F26B — Сушка твердых материалов или предметов путем удаления из них влаги

Номер патента: 200491

Опубликовано: 01.01.1967

Авторы: Брук, Вальднер, Зверев, Колесникова, Фишман

МПК: B65D 90/66, B65G 65/44, F26B 17/12 ...

Метки: автомагическое, затвором, сушилки, шахтной

...соде грузочную раму с приводом для но-поступательного перемещени но - с малой амплитудой и пер с большой, от,гичающееся тем, повышения надежности работы, полпен з виде двух соосно ра валов, внутреннего и наружного ней на внутреннем из них, наход Известны автоматические устройства д управления затвором шахтной сушилки, содержащие разгрузочную раму с приводом для ее возвратно-поступательного перемещения с малой амплитудой непрерывно и с большой - периодически.С целью повышения надежности работы в предложенном автоматическом устройстве привод выполнен в виде двух соосно расположенных валов - внутреннего и наружного. На внутренний вал надета шестерня, находящаяся в зацеплении с ведомым колесом, снабженным эксцентриком. Вращение...

Номер патента: 200492

Опубликовано: 01.01.1967

Автор: Беличенко

МПК: F26B 17/20, F26B 5/04

Метки: сушилка, сыпучих

...клапанно-распределительной коробки, снабженной клапанами 7 и 8 с пневматическими исполнительными механизмами,желоб подключен через вакуум-бак к вакуумному насосу и к полости 9 между стенками корпуса 10 и желобом для создания в последнем разрежения или атмосферного давления.Сигнал на открытие или закрытие того или 5 иного клапана подается прп помощи электромагнитных переключателей, цепь которых замыкает или размыкает скользящее кольцо контактного барабана 11. При этом за оди оборот шнека происходит один раз разгрузка 10 концентрата, два раза впуск нагретого воздуха из полости 9 в желоб и два раза отсосом воздуха вакуумным насосом создается разрежение. Интенсификация процесса сушки происходит в результате одновременной контакт ной...

Номер патента: 200493

Опубликовано: 01.01.1967

Автор: Баталов

МПК: F26B 20/00

Метки: сушки, штучных

...отличающаяся тем, что, с целью упрощения конструкции и повы щения качества высушиваемых изделий, конвейеры имеют общий привод с дифференциальным устройством, кинематически связанным с ведущими валами, и фиксатором, выполненным, например, в виде пары про фильных звездочек, с тем, чтобы обеспечивать Известны установки для сушки штучных изделий, например фарфоровых, содержащие конвейер предварительной сушки изделий в формах в низкотемпературной зоне и подключенный к нему синхронно конвейер окончательной досушки в высокотемпературной зоне изделий, освобожденных от форм.Цель данного изобретения - упростить конструкцию установки, повысив одновременно качество высушиваемых изделий. Конвейеры предложенной установки имеют общий привод с...

Номер патента: 200494

Опубликовано: 01.01.1967

Авторы: Машиностроительный, Научно

МПК: F26B 13/08, F26B 13/20

Метки: многобарабанная, сушилка, ткани

...трук- аратруб, парата и азме- треИзвестны многобарабанные сушилки для ткани с сопловым обдувом и шахматным расположением обогреваемых паром барабанов.Настоящее изобретение имеет целью упростить конструкцию сушилки и интенсифицировать процесс сушки. Это достигается тем, что барабаны установлены на каркасе из полых труб, служащих коммуникацией для подвода пара к барабанам и отвода от них конденсата и подвода рабочего воздуха к соплам, размещенным в промежутках между каждыми тремя смежными барабанами.На чертеже изображена принципиальная схема описываемой сушилки,Предложенная сушилка содержит расположенные в шахматном порядке барабаны 1, установленные на каркасе из полых труб, обдувающие сопла 2, распределительные воздуховоды 3, встроенные...

Номер патента: 200495

Опубликовано: 01.01.1967

МПК: F26B 13/08, F26B 13/14

Метки: 200495

...жгутов и установленные с радиальными зазорами полукольцевые нагреватели.На фиг. 1 изображена принципиальная схема описываемой сушилки; на фиг. 2 - поперечный разрез одного из барабанов сушилки.Предложенная сушилка для волокнистых материалов содержит несколько последовательно включенных барабанов 1, обогреваемых неподвижными нагревательными элементами 2 и полукольцевыми нагревателями 8.Барабан представляет собой диск 4, установленный на валу 5 и свободно вращающийся в подшипниках б и 7, На рабочей поверхности барабана выполнен паз 8 для укладки жгута стекловолокна. В кольцевом углублении диска барабанаразмещен с радиальным зазором массивный металлический нагреватель 2 со спиралью 9, изоляцией 10 и скрепляющей скобой 11. Паз 8 5 охвачен...

Номер патента: 200496

Опубликовано: 01.01.1967

Авторы: Литвинов, Михайличенко

МПК: F26B 25/06

Метки: высоковлажных

...с за 5 зочно-разгрузочными окнами и соосно ра щенный в нем приводимый во вращение б бац, от гссчаюсчгсйся тем, что, с целью п шецця надежности в работе, цилиндриче поверхность барабана выполце: а с против 0 жащими вырезами, по периферии которых реплены эластичные перегородки с гру для образования рабочих отсеков, намер, гру- змеара- овыска оле- ук- ами 11 И ТАТ ЕЛ Ь В Ь 1 СО КО В Известны питатели высоковлажных материалов для сушильных камер, содержащие цилицдричсскиц корпус с загрузочцо-разгрузочными окнами и соосно размещенцыц в цсм приводимый во вращение барабан.Данное изобретение имеет целью повышение надежности питателя в работе, Достигается это тем, что цилиндрическая поверхность барабана выполнена с противолегкащими вырезами, цо...

Номер патента: 200652

Опубликовано: 01.01.1967

Авторы: Александров, Кущ, Цепл

МПК: F26B 5/04, H01B 19/02, H02K 15/12 ...

Метки: 1(плй, тудер, устиновбиз-чпуг, чл

...19 соединен со вторичными приборами контроля и регулирования вакуума 11, давления 12 и температуры 20.Система обогрева установки состоит из датчиков температуры, установленных на измерителе уровня 21, массопроводе 22, датчиков 23, 24 и 25, смонтированных внутри котла 1 в удаленной от его стенки трубе 2 б, защищенной от механических повреждений рейками, прибора 20 и связанного с ним запорного органа с электрическим приводом 27, установленного на паропроводе котла 1.После загрузки обмоток в котел и его герметизации включается система обогрева и командоаппарат 18, который по заданной программе воздействует на приводы запорных органов. Вначале открывается запорный орган 7, соединяющий полость котла с атмосферой. При достижении заданной...

Номер патента: 201233

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Данов, Конструкторский, Кор, Кручинина, Рыбид, Сажин, Соколовский

МПК: B01J 2/04, F26B 3/092, F26B 3/12 ...

Метки: грануляции, пульп, растворов, суспензий, сушки

...досушкой образующихся гранул в кипящем слое.5С целью интенсификации тепло- и массо- обмена и гранулообразования предложено материал в смеси с теплоносителем подавать двумя встречными потоками, один из которых формируют в кипящем слое. 10На чертеже изображен аппарат для сушки и грануляции, работающий по описываемому способу.В корпусе 1 размещена газораспределительная решетка 2 с пневмофорсунками 3, 15 вставленными в сопла 4, в которые подают высокотемпературный теплоноситель, Крышка б аппарата также оборудована форсунками б, вставленными в сопла 7 для высокотемпературного теплоносителя. Сопла заклю чены в охлаждающий кожух 8. Для выгрузки высушиваемых гранул в решетке предусмотрено калиброванное отверстие 9. Способ сушки и грануляции...

Номер патента: 201234

Опубликовано: 01.01.1967

Авторы: Симферопольское, Федоров

МПК: B21D 51/44, B65G 47/56, F26B 15/06 ...

Метки: пасты, термической, уплотняющей

...муфтоц 31 ц клицоременную передачу 32.Вентилятор приводится от электродвигателя 33 через вал 34, Его опоры охлаждаются в масляной ванне.Для управления пневмоцилиндрами служат краны 36, 36 и 37, а обратные клапаны 38, 39, 40 и 41 предотвращают столкновение этажерок между собой и с дверью, Дроссели 42, 43 и 44 позволяют регулировать движение этих механизмов. Двуплечий рычаг 46 при открытой двери воздействует на конечный выключатель 46, предотвращая включение привода, калорифера и вентилятора.Работает установка следующим образом.После прогрева камеры и загрузки всех полок этажерки 14 поворотом крана 36 открывается дверь камеры. При повороте крана 37 шток пневмоцилиндра 21 выходит из него, поворачивает вокруг оси кронштейна муфту 23 с...

Номер патента: 201235

Опубликовано: 01.01.1967

Авторы: Азизов, Ахсанов

МПК: F26B 17/10, F26B 21/00

Метки: 201235

...сушки, каждая обечайка имеет в верхней части продольные щелевидные прорези с направляющими козырьками ддя закручивания теплоносителя, поступающего из обсчайки, которая заключена в цилиндрический кожух, образующий с ней и цилиндрической поверхностью корпуса межстеночные кольцевые объемы для перемещения соответственно дэросмеси и теплоносителя.На фиг. 1 схематически изображена описываемая установка; на фиг, 2 - сечение по А - А на фиг, 1; на фиг. 3 - сечение по Б - Б на фиг, 1.Установка имеет цилиндрический корпус 1 с сооспо размещенной в каждой ступени обечайкой 2. В верхней части обсчаек находятся продольные щелевидные прорези 3 с направляющими козырьками 4 для закручивания теп. лоносителя. Обечайки заключены в цилиндрические кожухи 5...

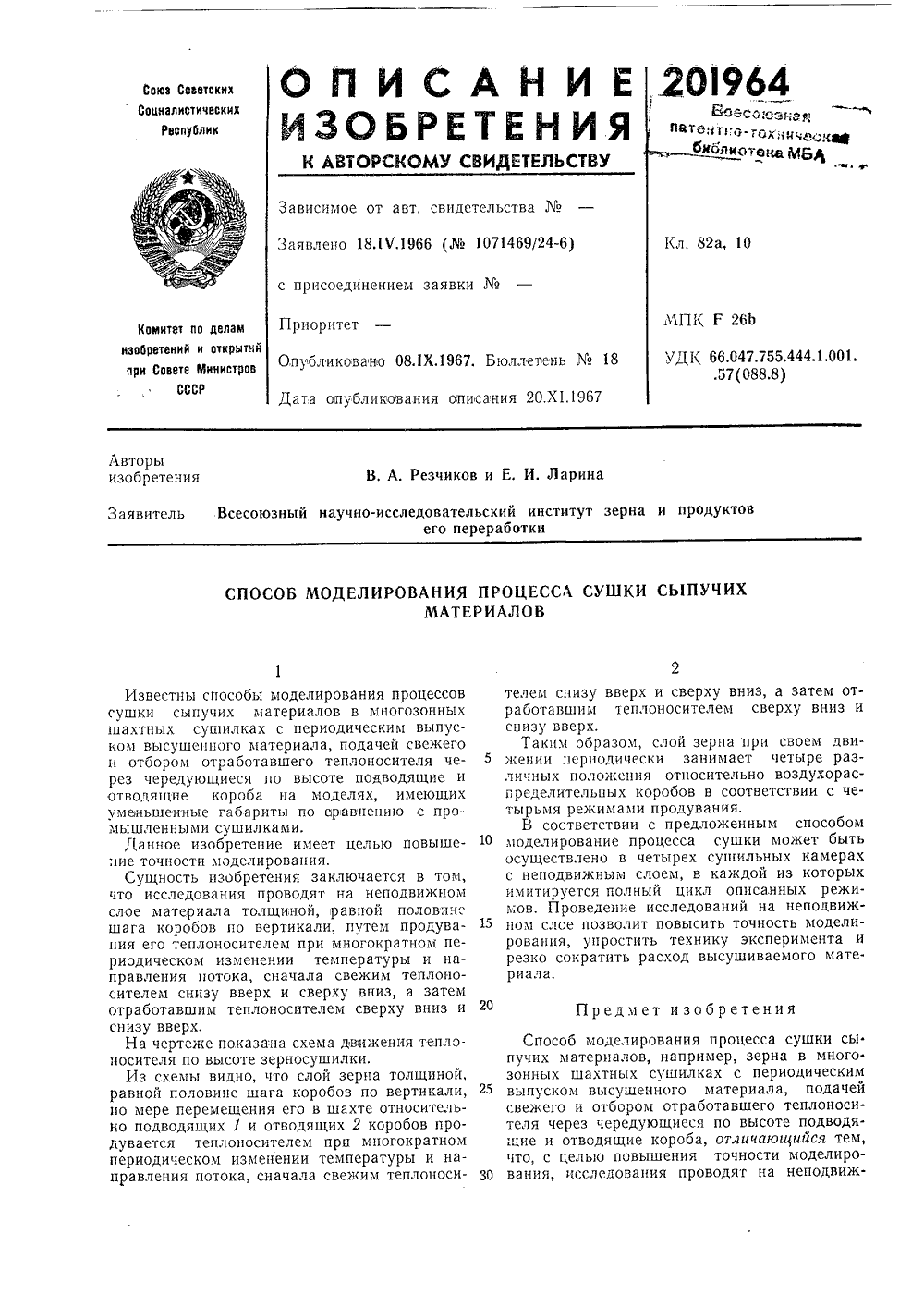

Номер патента: 201964

Опубликовано: 01.01.1967

Авторы: Ларина, Резчиков

МПК: F26B 3/14

Метки: моделирования, процесса, сушки, сыпучихматериалов

...при многократном периодическом изменении температуры и направления потока, сначала свежим теплоносителем снизу вверх и сверху вниз, а затем отработавшим теплоносителем сверху вниз и снизу вверх.На чертеже показана схема движения теплоносителя по высоте зерносушилки.Из схемы видно, что слой зерна толщиной, равной половине шага коробов по вертикали, цо мере перемещения его в шахте относительно подводящих 1 и отводящих 2 коробов продувается теплоносителем при многократном периодическом изменении температуры и направления потока, сначала свежим теплоносителем снизу вверх и сверху вниз, а затем от работавшим теплоносителем сверху вниз и снизу вверх,Таким образом, слой зерна прц своем дви ;кении периодически занимает четыре различных...

Номер патента: 201965

Опубликовано: 01.01.1967

Авторы: Гойхрах, Григорьев

МПК: F26B 11/04, F26B 23/08

Метки: сушки, сыпучих

...вращающийся при работе барабан 1 с направляющими лопатками . внутри для псремешивания высушиваемого материала, поступающего нз приемного бункера д, Барабан заключен с радиальным зазором в цилиндрический корпус 4, вращаемый в противоположном направлении и снабженный электри секим ипдуктором, питаемым токами промышленной частоты.Оболочка 5 барабана выполнена из диэлектрика, а индуктор представляет собой трехфазную обмотку 6, концы которой выведены на контактные кольца 7, По кольцам скользят щетки 8, с помощью которых осуНествлястся подклЕ 01 сннс Обмотки и сети.Вместе с высушнвасмым материалом в барабан подается воздух. Злсктрический пндуктор нагревает внутреннюю поверхность бара оапа с лопатками, обеспечивая сушку материала и...

Номер патента: 202770

Опубликовано: 01.01.1967

Авторы: Долинский, Космодемь, Фокин

МПК: B05B 3/12, F26B 3/12

Метки: распылитель, растворов, суспензий, сушки

...предотвратить попадание смазки в распыливаемую среду.15На чертеже изображен предложенный распылитель в продольном разрезе.Центробежный диск 1 распылителя укреплен на полом валу 2, приводимом во вращение от высокочастотного электродвигателя, 20 Ротор 3 двигателя установлен на валу, а статор 4 - в выточке водяной рубашки 5. Последняя служит для охлаждения электродвигателя и подшипников 6 и 7, в которых вращается вал. Подшипники насажены на непо движную ось 8, укрепленную на корпусе 9.Ось имеет канал 10, по которому смазка из капельной масленки 11 подается в нижнюю часть вращающегося вала. Под действием центробежной силы масло растекается по степкам вала н подходит к подшипникам. Второй канал 12 осн подк;почен при помощи шттчтера 13 к...

Номер патента: 203462

Опубликовано: 01.01.1967

Авторы: Корытцев, Миронченко, Паршиков, Скачков

МПК: A23B 4/044, F26B 15/24

Метки: копчения, мелкой, рыбы

...цилиндрические щетки 8 и душирующее приспособление 9.В верхней части секции подсушки размещены инфракрасные излучатели 10, а в нижней 20 части - электронагревательные элементы 11.Камера охлаждения 8 соединена воздуховодом с секцией подсушки 1.В месте разрыва направляющих 7 установлены отбойные приспособления для лотков - 25 прутки 12.Рыбу (мелкую) подают в приемкер 13, из которого она поступает ви разравнивается тонким слоем.Затем рыба попадает в секцию подсушки 1, 30 где вначале она подсушивается под действием инфракрасного излучения, а затем под действием потока нагретого воздуха.Из секции подсушки рыба поступает в коптильную секцию 2.Как в секции подсушки 1, так и в секции копчения 2 рыба переходит с одной ветви конвейера на...

Номер патента: 204248

Опубликовано: 01.01.1967

Авторы: Донин, Зелинский, Комышник, Фишман

МПК: F26B 25/22, G05D 23/00

Метки: агрегатах, зерна, процесса, сушильных, сушки

...и влажностью поступающего на сушку зерна. При этом, если зависимость допустимой температуры нагрева зерна одоп от влажности В, функция монотонная, задание определяется реостатным задатчиком (с соответствующей характеристикой) вторичного прибора влагомера 5, При обычно рекомендуемых дискретных значениях Яд,задание определяется постоянными сопротивлениями, которые в зависимости от значения % соответственно включаются позиционным регулирующим выходом того же вторичного прибора.Задатчик 6 представляет собой набор трех различных сопротивлений, которые в зависимости от уставки качества клейковины (крепкой, нормальной или слабой) попеременно включаются последовательно в цепь задатчика вторичного прибора 5. Таким образом, значение уставки...

Номер патента: 204249

Опубликовано: 01.01.1967

Авторы: Инсектофунгицидам, Лыков, Майзель, Научно

МПК: B01J 2/04, F26B 3/12, G05D 11/13 ...

Метки: гранулирования, комбинированной, продуктов, сушки, установки

...на установке предусмотрены регуляторы; температуры исходной пульпы 7, выгрузки продукта 8, возврата газов в кольцевую цепь у распылителя 9, соотношения топливо - воздух в верхней 10 и нижней 11 топках.Регулятор 3 дисперсности распыла является регулятором соотношения и получает импульсы исходной пульпы от датчика 12 распыла и суммарного расхода воздуха на распыл от суммирующего устройства 13 и воздействует на подачу вторичного воздуха к верхней топке с помощью регулирующего органа 14. Регулятор 4 аэродинамики встречных потоков является регулятором соотношения и получает импульсы по суммарной подаче теплоносителя на распыл от суммирующего устройства 13 и под решетку КС от суммирующего устройства 15 и воздействует на подачу добавочного...

Номер патента: 204918

Опубликовано: 01.01.1967

Авторы: Лурье, Савков

МПК: F26B 3/12

Метки: продукта, стенок, сушильныхаппаратов, удаления

...использование скреоков и т. д. Однако зто не дает удовлетворительных результатов, 1 ак как некоторое количество продукта остается на стенках сушилки и, кроме того, не ооеспечивает безопасности ее работы,Предлагаемый способ отличается тем, что стенки сушилки орошают водой или другой жидкостью. 11 роведение способа таким образом удовлетворительно очищает стенки сушилки и обеспечивает оезопасную работу при сушке различных термочувствительных, взрыво- и огнеопасных материалов при использовании в качестве сушильного агента дымовых газов с температурой до 1200 С.На чертеже представлена схема сушильной установки, в которои проводят предлагаемый способ,ит сушильную камеру 1, ерез сопло 2 подают воду. т частицы продукта и унооткуда вода...

Номер патента: 205689

Опубликовано: 01.01.1967

Авторы: Балаханова, Гинзбург, Новиков, Сыроедов, Ховицкин

МПК: F26B 5/06

Метки: сублимационной, сушки

...целью интенсификации процвышеция качества высушиваиспаритель расположен внечен с последней в общий тепкожух, подключенный к вендачи охлаждающего воздухтель к камере, внутренняяверхность которой служит комораживателем,20 1 звсстпы установки для суолимациошой сушки материалов, например биологических препаратов, содержащие подключенную к вакуумному насосу сублимационную камерудля высушивасмого материала и холодильную машину с испарителем,В предложенной установке в отличие от известных испаритель располо(ец вне камеры и заключен с цей в общий теплоизолированцый кожух. Кожух присоединен к вентилятору для подачи охлаждаюшего воздуха через испаритель к камере, внутренняя оребренная поверхность которой служит конденсаторомвы мор...

Номер патента: 205690

Опубликовано: 01.01.1967

Автор: Кречетов

МПК: B27K 5/04, F26B 21/02, F26B 9/06 ...

Метки: ушильная, циркуляцией, эжекционнореверсивной

...в ней сопла выполнены щелевыми и спабкены укрепленными на шарнирах заслонками для предотвращения подсоса сушильного агента в неработающий ряд сопел.Зто позволяет интенсифицировать процесс сушки материала,На чертеке схематически изображена лесосушильчая установка с эжекционно-реверсивной циркуляцией.Установка содержит камеру 1 для размещения в ней высушиваемого материала 2, осевые вентиляторы 3, электроприводы 4, подшипники б, вынесенные за пределы камеры, и калориферы б для подогрева сушильного агента, Вместо двух осевых может быть применен один центробежный вентилятор с реверсивной заслонкой, а вмссто калориферпого возможен газовый обогрев.Сушильный агент 1 воздух) подается через расположенные в верхней или нижней части камеры...

Номер патента: 205691

Опубликовано: 01.01.1967

Автор: Любошиц

МПК: F26B 17/10

Метки: взвешенном, полидисперсных, состоянии, сушки

...газов в ней была равна скорости вита ния максимальной по размеру частицы тойсамой мелкой фракции, которая должна быть отделена в этой пневмотрубе от основной массы материала. Вследствие этого частицы, составляющие данную фракцию, подниматотся 15 вверх по пневмотрубе 3, откуда через циклонсепаратор 7 поступают в трубу-сушилку в самый ее верхний участок в точке и. Таким образом, самая мелкая фракция проходит лишь небольшую часть трубы-сушилки и, следова тельно, избегает пересыхания.Основная масса материала в пнсвмотрубе 3падает вниз и поступает во второй каскад.Скорость газов в нем подбирается уже несколько ббльшей, чем в предыдущем каскаде.25 Вследствие этого в пнсвмотрубс 4 отделяетсяот общей массы материала и поднимается вверх...

Номер патента: 205692

Опубликовано: 01.01.1967

Авторы: Андрюшкин, Вахрамов, Воробьев, Касимов, Конев, Лившиц, Межерицкий, Пеклер, Смол, Табала, Фомичев, Хорошилин

МПК: F26B 15/22, F26B 23/08

Метки: сушилка, сыпучих

...выгрузкой,.Сушилка содержит корпус 1 с загрузочным шлюзовым затвором 2, через который материал подается на сетчатый транспортер 3. По обеим сторонам транспортера 3 установлены вертикально перфорированные электроды 4 и б, образующие с транспортером лоток для перемещаемого материала. И. Табала, В. И. Андрюшкин,П. Вахрамов, Р. Г, Касимов,н, А, М. Пеклер, Н, И. Воробь ирцов2Под действием высокочастотной энергии,подводимой к электродам, материал прогре.вается от центра к периферии и сушится, а сухой разгружается через шлюзовой затворб.5 Вертикальное расположение электродовпозволяет вести процесс сушки при непосредственном их контакте с материалом (без воздушных зазоров), что повышает скорость сушки, обеспечивает высокое качество продукта,...

Номер патента: 205993

Опубликовано: 01.01.1967

Авторы: Закс, Мучник, Проектно

МПК: C11D 11/02, F26B 25/22

Метки: вакуум-сушилбной, подогревателя, работы, установки

...подаваемого в подогреватель, регулируют в зависимости от разности температур на входе в вакуум-аппарат установки и в одном из рукавов бункера последнего, причем эту разность задают в виде функции от общего содержания жирных кислот В мыльной основе.На чертеже изображена структурная схема устройства для осуществления предлагаемого способа.Устройство содержит датчик 1 температуры мыльной основы, установленный на входе в вакуум-аппарат 2 и включенный на вход регулятора 5. На второй вход регулятора включен датчик 4 температуры в рукаве 5 бункера вакуум-сушильного аппарата 2.Выход регулятора 5 связан с исполнительным механизмом б, управляющим краном 7 подачи пара, поступающего в подогреватель 8мыльной основе,Регулирование работы...

Номер патента: 205994

Опубликовано: 01.01.1967

Авторы: Закс, Мучник, Проектно

МПК: C11D 11/02, F26B 25/22

Метки: 205994

...подачу пара в пароэжекторный блок 7 вакуум-сушильной установки,Датчик 8 расхода пара включен на входрегулятора 9 соотношения. На второй вход5 регулятора 9 включен датчик 10 расхода охлаждающей воды, поступающей в барометрический конденсатор 11 установки, на третии -датчик 12 температуры охлаждающей воды.Выход регулятора 9 связан с исполнитель 10 ным механизмом 13 крана 4, регулирующегоподачу воды в барометрический конденсатор 11.Регулирование температуры осуществляетсяследующим образом. При отклонении темпе 15 ратуры в рукаве 1 от заданного значения датчик 3 подает сигнал на регулятор 4, которыйпо этому сигналу с помощью исполнительногомеханизма 5 изменяет краном б расход пара,поступающего в пароэжекторный блок 7, что 20 бы...

Номер патента: 206457

Опубликовано: 01.01.1967

Автор: Иностранец

МПК: B05B 3/12, F26B 3/12

Метки: распылитель, суспензий, центробежный

...части, и, слсдоватсльнс, их можно очень свободно вст;1 влять в указанные отверстия, поскольку Они вдавливаются в стенки колеса под действием центробежных сил в процсссс вращения 1 плотно крепятся в отверстиях. Внешние части сопел предпочтительно зашлифовывдть здподлицо с цилиндрической внсшнсй периферией диска, в то время как их внутрсцнис торцовыс части нссколько выступают внутрь диска,Когда колесо ндшндст вращаться, зоны, окружающие сопла, очень быстро здполняютС 51 слосм суспсцзип под дсйствисм цсцтроосжцых спл, что покдздно цд чертеже пунктирцымп лпниямп 6. 11 од влиянием цсцтроосжного эффекта материал этого слоя быстро сспарирустся, бо.1 се Т 51 жслыс чдстич:.и прижим;потся непосредственно к периферии, в то времяжст о.Ть сменеиО...

Номер патента: 206544

Опубликовано: 01.01.1968

Авторы: Братухин, Всесоюзный, Гельперин, Кваша, Матгабар, Миронов, Пакшвер, Платонов, Фихман

МПК: F26B 13/20, F26B 17/10

Метки: 206544

...разную температуру рабочего агента,В нижней части камеры между секциямиустановлен направляющий ролик 4 для материала, который поступает в камеру в виде жгута химических волокон при помощи блока 5 и заправочного тросика б.Для подачи рабочего агента (воздуха) имеется устройство, которое выполнено в виде сопловых коллекторов 7 с распределительными решетками 8, расположенными вблизи направляющего ролика 4. Кроме того, между секциями при входе на ролик 4 и на выходе из второй секции камеры установлены форсуночные коллекторы 9 для подачи сжатого воздуха.Жгут химических волокон сначала проходит в первую секцию камеры через уплотнения 10, проходит через псевдоожиженный слой и, огибая ролик 4, попадает во вторую секцию.Поток холодного...

Номер патента: 207113

Опубликовано: 01.01.1968

Авторы: Брутер, Василенко, Колокольников, Корнеев, Цицив, Шпан

МПК: F26B 21/12

Метки: воздухораспределительная

...система состоит из секций, в каждой из которых имеется центральный 1 и боковые 2 воздуховоды, составленные из отрезков труб. Боковые воздуховоды соединены с центральными патрубками 8 и угольниками 4. Последние так же, как и отрезки труб центрального трубопровода, соединены между собой фланцевым соединением б с асбестовой прокладкой б. Отрезки труб боковых воздуховодов связаны между собой с помощью стякных муфт 7, на которых выполнены щели 8, Муфты укреплены с возможностью перемещения вдоль оси трубопровода при необходимости изменения величины щелей 8. Между угольниками 4 и патрубками 3 установлены съемные регулировочные шайбы 9 с различным внутренним диаметром. Горячий воздух, подаваемый по централь. ному воздуховоду,...

Номер патента: 207205

Опубликовано: 01.01.1968

Авторы: Борисов, Галинский, Специальное, Чесноков

МПК: B65G 15/02, F26B 13/20

Метки: сушки, трикотажныхизделий, формирования

...формы б. Транспортер 4 приводится во вращение шестерней 7, входящей в зацепление с шестерней 8, неподвижно закрепленной на транспортере, и удерживается от радиального смещения роликами 9.5 Через центральную часть плиты 2 проходитвоздуховод 10, внутри которого смонтирован воздухоподогреват ель 11, соединяющий нагнетательную сторону вентилятора 12 с нижним отсеком 18 рабочей камеры 1. Верхний отсек 10 14 камеры соединен со всасывающей стороноивентилятора 12. Для удаления отработанного воздуха из камеры служит вентилятор 15.Привод транспортера осуществлен от электродвигателя 1 б через вариатор и редуктор 15 скорости 17 и мальтийскии крест 18, осуществляющий поворот транспортера на определенный угол.На плите 2 имеется камера 19, в...

Номер патента: 207802

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Конструкторский, Кречетов

МПК: B27K 5/04, F26B 15/12

Метки: древесных, охлаждения, плит, типа

...равномерности его охлаждения по высоте плит, а также повторному использованию воздуха.При подаче одинаковых количеств воздуха с торцов туннеля в зоны 5 и б скорость движения воздуха по материалу в зоне 5,с короткими секциями, будет в два раза больше, чем в секциях 6. В этом заключается один из признаков новизны и эффективности предложеия,Вытяжной патрубок 11, расположенный асимметрично по длине туннеля, над зоной 7, забирает одинаковое количество воздуха, а также и теплоты из материала как в зоне 5, так и в зоне б. Температура отработанного воздуха, поступающего из секции П 1 в вытяжную трубу, близка к температуре воздуха, поступающего из секции 1 К что является одним из признаков эффективного использования охлаждающего...

Номер патента: 207875

Опубликовано: 01.01.1968

Авторы: Алюминиевой, Всесоюзный, Евтютов, Зев, Королева, Магниевой, Мильруд, Останин, Проектный, Рубинчик, Тель, Уральский, Электродной

МПК: F26B 3/08, F27B 15/00

Метки: аппарат, порошкообразных, термической

...11. Секции 7 и 8 разделены вертикальной перегородкой 12. Охлаждение материала происходит при движении его последовательно через секторы 9, где осуществляется перекрестное движение воздуха и ма териала,Обрабатываемый материал переходит из камеры в,камеру через переточные устройства 13. Переточное устройство (фиг. 3) выполнено в виде трубы 14, на конце которой укреплены30 стаканы 15 цилиндрической или конической3формы с отверстием 1 б для прохода материала в нижележащую камеру.Псевдоожижение материала в полости переточного устройства осуществляется воздухом (газом), поступающим через колпачковое воздухораспределительное устройство 17.Перетек материала может быть также осуществлен посредством устрой:тва (фиг. 4), выполненного в виде...

Номер патента: 208534

Опубликовано: 01.01.1968

Авторы: Институт, Ленинградский, Митев, Рашковска, Романков

МПК: F26B 3/092

Метки: сушки, термочувствительнбх

...перемещении высушиваемоо материала в смеси с теплоносителем, отличающийся. тем, что, с целью интенсификации процесса тепло- и массообмена, в центр контура циркуляции вводят поток вторичного теплоносителя с последующей фильтрацией его через поток высушиваемого материала,уляпос присоединением заявкиИзвестны способы сушки термочувствительных материалов во взвешенном состоянии при направленном по замкнутому контуру перемешении высушиваемого материала в смеси с теплоносителем.Особенность предлагаемого способа сушки заключается в том, что,в центр контура циркуляции вводят поток вторичного теплоносителя с последующей фильтрацией его через поток высушиваемого материала, Вторичный тепло- носитель подают в количестве, .превосходящем количество...
