F26B — Сушка твердых материалов или предметов путем удаления из них влаги

Номер патента: 1629712

Опубликовано: 23.02.1991

Автор: Телис

МПК: F26B 17/10

Метки: сушилка, сыпучих

...2 ил Осушаемый материал вводится в сушилку через загрузочное устройство 15 и попадает на верхнюю сушильную решетку 3, где режим вытеснения по твердой фазе обеспечивается прохождением материала от периферии к центру благодаря спиральной направляющей 14. В процессе движения материал проходит стадию первичного подсушивания в осцилирующем режиме, обрабатываемый попеременно холодным и горячим сушильными агентами, отходящими от нижней решетки 4 и неперемешанными благодаря перегородкам 13. После чего сушильные агенты удаляются из корпуса 1 через вытяжной патрубок 2. Подсушенный материал через центральную пере- точную трубу 5 поступает в центральную часть нижней решетки 4, на которой высушивается до требуемых параметров Режим...

Номер патента: 1629713

Опубликовано: 23.02.1991

Авторы: Барштейн, Йова, Ромашев, Стучков

МПК: F26B 17/10

Метки: взвешенного, слоя, сушилка

...отводится через штуцер 3.Равномерность сушки достигается тем, что не менее четырех сопел 8 направлено с взаимно противоположных направлений на каждую из концентрических окружностей, образованных при пересечении струй ожижающего агента с газораспределительной решеткой 5 их общее количество пропорционально дли " не соответствующей окружностии Ь и г ги, Ь ц с 1; г; г.1 где и - число сопел;Ь - длина окружности;г - радиус окружности;с - диаметр окружности;- количество окружностей.Чем больше количество направлений, из которых направлены струи ожижающего агента на решетку 5. тем равномернее и интенсивнее сушка.Расстояние между окружностями рав но радиусу наименьшей окружности - это также является необходимым условием равномерности...

Номер патента: 1629714

Опубликовано: 23.02.1991

Авторы: Алиев, Гаджиев, Зейналов

МПК: F26B 25/22

Метки: процессом, распылительной, сушки

...чеРез его Расход Ч,ли.плотнос,ть Количество готового продукта свлажностью И , полученного из шликерас начальной влажностью У 1 равно ш, = ш,(1-И,)(1+и ).Масса удаляемой влаги равна где Ч- объемный расход паров воды; удельный вес пара, равный где- плотность обезвоженных дымовьгазов. Расходы затраченного на сушку газового топлива и воздуха связаны между собой коэффициентом расхода воздуха К где Ч ь и Чт - Расходы соответственновоздуха и топлива. Обозначив плотности газового топпива и воздуха черези 3, полу- чим Подставляя значения масс шл- шв формулу (2), получим Ч Ошд(14+ 11 й 11 1) Чп /)и Ж+ыл м,При этом влажность керамического шликера может быть однозначно выражена через его плотность а И = --- Ьа = О/(3-1)Ь = 1/ -1);- истинная...

Номер патента: 1629715

Опубликовано: 23.02.1991

Авторы: Долотин, Резеньков, Рубштейн, Селин, Чиркина, Шоболов

МПК: F26B 21/10, G05D 27/00

Метки: процессом, химико-технологическим

...В блоке 16 осуществляется выбор из совокупности сообщений, задаваемых блоком 25 спра - вочной информации, того сообщения, которое соответствует сигналам, поступающим иэ блока 15.,Третий коммутатор 17 осуществляет передачу одного из рассчитанного в блоках 711 или сформированного в блоке 12 задания соответствующего регулируемого параметра в блок 19 вычисления управляющих воздействий. Выбор блока подключения (из блоков 7 12) осуществляется в зависимости от команды, поступающей из блока 15 (начальное условие задается оператором сблока 25. Коммутатор 17 может бытьпостроен в виде обычного дешифратора,преобразующего совокупность сигналов,полученных в блоке 15. в разрешениена прохождение в блок 19 сигнала свыхода определенного блока...

Номер патента: 1524652

Опубликовано: 23.02.1991

Автор: Мамаев

МПК: F26B 25/02, F27D 3/12

Метки: вагонетки, камеру, подачи, сушильную

...для поддчи вагонеткив сушильную камеру работает следующи образом,В исходном положении вагонетка 7находится вне сушильной камеры. После загрузки нд вагонетку 7 обрабатываемого иэделия поворотные толкатели 20и 5 нд рейке .3 устанавливаютсяследуюшим образом: поворотный толкатель 4 - в вертикальной плоскости,поворотный топкатель 5 - в горизонтдльной, После включения привода 6 25цепная пареддчаподает рейку 3под вагонетку 7, при этом поворотныйтолкатель 4 взаимодействует своимскосом с рамой вагонетки 7 и, поворачиваясь вокруг своей оси, проходит 30под рамой вагонетки 7 и затем засчет подпружинивдния возвращдетсяв исходное положение. После этогоэлектродвигатель привода 6 переключается нр реверс и цепная передача1 перемещает рейку 3...

Номер патента: 1630753

Опубликовано: 28.02.1991

Авторы: Андреев, Мандрыка, Цельнер, Цетович, Эпштейн

МПК: A23B 7/02, F26B 3/06

Метки: жома, облепихового

...через разгрузочный шлюз 5, а кожуры - из разгрузочного шлюза 6 циклона,Устройство работает следующим образом,В пустую сушилку 3, продуваемую потоком теплоносителя со скоростью 2,0 - 2,5 м/с, из бункера 1 при помощи питателя загружают данное количество выжимок облепихи и сушат при температуре теплоносителя 100-.110 С в течение 30-20 мин, в результате чего происходит удаление свободной влаги иэ выжимок облепихи,По истечении 30 - 20 мин скорость теплоносителя сжимают до 0,5-1,2, а температуру теплоносителя снижают до 80-90 С и подсушенный продукт. сушат в течение 25- 40 мин. При этом происходит досушка материала до требуемой влажности (1,4 - 1;8 Я Высушенный продукт классифицируется, так как более легкая кожура подхватывается...

Номер патента: 1631239

Опубликовано: 28.02.1991

Авторы: Савельев, Симонов, Ушакова

МПК: F26B 3/34

Метки: резаного, сушки, табака

...камерун, скользящий контакт 2, поворотный диск 3, выполненный в виде заземленного электрода рабочего конденсатора и являющийся нижним основанием камеры 1, высоковольтный электрод 4 рабочего конденсатора, являющийся верхним основанием, загрузочное отверстие 5, разгрузочное отверстие 6, боковые стенки 7 камеры 1 сушки, выполненные из диэлектрика, скользящий контакт 8, ось 9 из диэлектрика, на которой одним концом закреплена выполненная из диэлектрика заслонка 10 для выгрузки высушенного материала, Другим концом заслонка 10 упирается в край 11 разгрузочного отверстия б, выполненного в стенке 7 камеры сушки 1.Устройство работает следующим образом,Материал, подлежащий сушке, например резаный табак, через загрузочное отверстие 5 подается...

Номер патента: 1631240

Опубликовано: 28.02.1991

Авторы: Зупаров, Мусин, Нурмухамедов, Сагитов, Салимов, Сарынсакходжаев, Хайридинов

МПК: C11B 1/04, F26B 11/14

Метки: волокнистых, сушилка

...2, шнек 3 с участками перфорированной навивки, расположенны 1631240ми с зазором относительно друг друга, не превышающим 0,25 длины шага витка навивки, полый перфорированный вал 4, внутреннюю рубашку 5, размещенную на 30 - 35 оь площади периметра камеры, наружную 6 рубашку, размещенную на 60 - 70 О площади периметра камеры, заГрузочное 7 и разгрузочное 8 устройства и газоотводящий патрубок 9.Наружная рубашка 6 подключена к источнику водяного пара, внутренняя рубашка 5 - к источнику сжатого воздуха, а полый вал 4 - к источнику отсоса влажного воздуха (вакуум-насосу).Сушилка для волокнистых материалов, преимущественно семян хлопчатника, работает следующим образом.Влажные хлопковые семена при помощи загрузочного устройства 7 подают в...

Номер патента: 1632363

Опубликовано: 28.02.1991

Авторы: Залтук, Эрих

МПК: A01F 25/12, F26B 3/06, F26B 9/06 ...

Метки: кукурузы, семенной, сушки

...25, который загружает каждую камеру 3-8 (9-14) через загру зочное приспособление 26.Для опорожнения камер 3-8 и 9-14 в самой нижней точке камер предусмотрены заслонки (разгрузочные клапаны) 27-32 и 33-38. Особое расположение камер обеспечивает возможность их раз грузки в центре через улавливающую воронку 39 (Аиг, 2). Воронка 39, ограничивающая центральную шахту снизу, соединена с манипуляционной камерой 40, где осуществляется дальнейшая об 35 работка высушенных кукурузных початков, например лущение, сортировка зерна и т.п, Специального транспортного устройства для подачи высушенного 4 продукта в производственное помещение не требуется. Улавливающая воронка 39, которая может быть выполнена также в виде подвижного...

Номер патента: 1633247

Опубликовано: 07.03.1991

Авторы: Балашов, Головкина, Камаев, Лыков, Силаков

МПК: F26B 3/02

Метки: прямоточной, суспензий, сушки

...которые находятся эа пределами факела, что приводит к их термическому разложению. При соотношении больше, чем 1,1 длина зоны смещения высокотемпературного потока продуктов сгорания топлива с факелом становится больше длины факела 1 ф, что также приводит к интенсивному термическому разложению твердых частиц эа пределами факела.Устанавливая укаэанные в способе количественные соотношения между потоками газов, получают возможность высушивать продукты широкого класса, включая термолабильные, с одновременным сохранением высокого энергетического КПД устройства и уменьшением средних выбросов в атмосферуП р и м е р 1. Процесс сушки и грануляции пульпы аммофоса в количестве 1 т и влажностью 30-",ь осуществляют в барабанном грануляторе-сушилке....

Номер патента: 1633248

Опубликовано: 07.03.1991

Авторы: Бражников, Волынец, Карабанов, Кирюшин, Шатный

МПК: F26B 5/06

Метки: дисперсных

...так и внутри капли эмульсии, а разбиения ее на более мелкие капли не происходит, так как доля фреонавнутри капли эмульсии недостаточна для этого, Равновесная температура паров фреона при рабочем давлении 13 Па составляет 93 С, т.е. меньше соответствующей равновесной температуры воды на 53 ОС, что приводит к увеличению скорости замораживания. Так же, как и в примере 1, не образуется уплотненной корки с низкой дисперсностью, так как замораживание капли эмульсий происходит только за счет испарения фреона, Сублимационное обезвоживание и десублимацию паров осуществляют по примеру 1. В результате получают продут со среднемассовым раз 1633248мером 0,2 мкм и узким распределением ча- В то же время при получении продуктастиц по...

Номер патента: 1634225

Опубликовано: 15.03.1991

Авторы: Гольдман, Дженеев, Иванченко, Качура

МПК: A23B 7/024, F26B 5/06

Метки: жидких, пищевых, продуктов, сублимационной, сушки

...веществ 18,1%. Толсока в кювете составляет 10,0парительное замораживание сокуумом производится до -25проводят до конечнЬй влажноста 2,9%,1634225 которая используется в способе-прототипе.Результаты опытов приведены в табл. 2.Как следует иэ табл. 2,использование вкачестве носителя упругой, обьемной метал лической сетки позволяет интенсифицировать процесс (время сублимационной сушки сокращается на 407(,) и снизить потери готового продукта на 13 (см. примеры 2 и 6). 10 Формула изобретенияСпособ сублимационной сушки жидкихпищевых продуктов путем их размещения слоем в емкости с нерастворимым пористым носителем, замораживания под вакуумом и 15 последующей сублимации до заданной конечной влажности, о т л и ч а ю щ и й с я тем, что. с целью...

Номер патента: 1634967

Опубликовано: 15.03.1991

Автор: Адаменко

МПК: A01F 25/12, F26B 3/28

Метки: арг, растительного, сушки, сырья

...камеры 1 в нейсоздаются благоприятные условия длясушки ягод, овощей и фруктов. 1 з.п,ф-лы, 2 ил. пленкой 9 черного цвета и укрепленная с помощью планок 10. Под камеру 1 установлен экран 11 также из полиэтиленовой пленки черного цвета, превышающий площадь днища не менее чем в 1,5 раза.Устройство работает следующим образом.Откинув на петлях 7 крышку 8, загружают на дно камеры 1 предназначенные для сушки плоды, закрывают крышку, устройство выносят на участок, освещенный солнцем, и устанавливают на экран 11 из полиэтиленовой пленки черного цвета. Вследствие покрытия камеры 1 сверху и установки экрана снизу иэ полиэтиленовой пленки черного цвета в сушилке создается местная высокотемпературнач среда, обеспечивающая интенсивное вылеление...

Номер патента: 1634968

Опубликовано: 15.03.1991

Авторы: Абдурахимов, Карабаев, Муминов, Мурадов

МПК: F26B 9/00

Метки: бунтах, волокнистого, сушки

...для автоматическогорегулирования их положения.Установка работает следующим образом.45Бунт подлежащего сушке материалагерметиэируется с помощью оболочки12. Сушильный агент - подогретыйвоздух от теплового насоса 1 поступает через патрубок 6 отвода воздуха,вентилятор 7, трубопровод 8 подачи50воздуха и конусообразный перфорированный наконечник 10 в бунт. Отработанный агент отводится из бунтачерез наконечник 10 трубопровода 9отвода воздуха вентилятором 7. Нако 55нечники 10 с помощью исполнительногомеханизма 11 совершают колебательноедвижение в трех плоскостях, что поэволяет ускорить процесс сушки за счет рыхления волокнистого материала, В процессе сушки параметры рабочего агента изменяются в зависимости от влажности материала, погодных...

Номер патента: 1634969

Опубликовано: 15.03.1991

Автор: Куклинский

МПК: F26B 17/28

Метки: теплообменник

...его с емкостью 11 н щелевыми соплами 12 Система охлаждения 18 конденсатора соединена с насосом 19 и емкостью 11. На корпусеимеется патрубок 20 в месте примыкания к корпусу первого по направлению вращения дисков луча скребков8 К емкости 11 присоединен трубопровод 21.Теплообмеииик работает следующим образом.Горячие газы по патрубку 6 вводятся в корпус 1 теплообменника, проходят радиально в зазорах между дисками 3 и по каналам образованным окнами 4, аксиально выводятся через патрубки 1, С помощью привода, соединенного с валом 2, диски медленно вращаются.,Поверхность дисков с помощью скребков 8 разделена на охпаждаемую 9 и нагреваемую 10 зоны. Дпя обеСпечения герметичности разделения частей скребки имеют двухлучевую 15 под углом...

Номер патента: 1636668

Опубликовано: 23.03.1991

Авторы: Николаенко, Шахов

МПК: F26B 25/08, F26B 5/04, F26B 5/06 ...

Метки: вакуумную, подачи, противней, сушилку

...размещены перпендикулярно друг к другу (в закрытом положении) и установлены на смежных осях поворота на 40 стенке 5 сушильной камеры, причем внутренняя поверхность заслонок 2 и 3 дополнительно снабжена рольгангами 6, Закрытие-открытие заслонок 2 и 3 осуществляется с помощью пневмоцилинд.45 ров 7 и 8 соответственно. На корпусе шлюзовой камеры имеются патрубки 9 и 10 для подключения ее через электромагнитные клапаны к вакуумной системе и атмосфере (не показаны). Зысу 50 шиваемый материал размещается на противнях 11, Транспортировка гротивней 11 внутри сушильной камеры осуществляется с помощью конвейера 12.Устройство работает следующим образом.Для загрузки влажного материала в сушилку загрузочная заслонка 2 при помощи пневмоцилиндра...

Номер патента: 1636669

Опубликовано: 23.03.1991

Авторы: Вассель, Марков, Селютин, Шегельман

МПК: F26B 17/30

Метки: древесной, коры, обезвоживания

...приводится во вращениеот механизма 15 привода через шестерни 1 б, Контейнер 4 закрепляется нахвостовике 5 при помощи стопорнойоси 17, которая с одной стороны снабжена поперечной планкой 8, утаплиВасмой в иаз на кожухе 9, а с другой стороны крепится фиксатором 19и шайбой 20.Устацопка для обезвоживания древесной коры работает следующим обРазом.,Предварительцо взвешенцуюпорцию древесной коры загружают В контейнер 4. Дпяэтого контейнер 4 снимают с хвостови-,ка э сняв предвяритсльно стопорнуюось 17, Порцию древесной коры укладывают в коцтейнер 4 и надевают его на хвостовик 5. Затем закрепляютстопорную ось 17,При включении механизма 15 привода вертикальная колонна 2 вращаетсяс заданной скоростью. При этом длясокращения длительности...

Номер патента: 1636670

Опубликовано: 23.03.1991

Авторы: Великанов, Гамза, Мартыненко, Ткаченко, Тришкин

МПК: F26B 21/06

Метки: процессом, распылительной, сушки

...между температурой отработанного теплоносителя и влажностью продукта. Температуру устанавливают такой, чтобы обеспечить заданное значение влажности продукта. Вспомогательный регулятор 24 тем- пературы отработанного теплоносителя в зависимости от отклонения измеренного датчиком 25 значения от заданного, которое устанавливает ему регулятор 26 влажности, вырабатывает сигнал, корректирующий заданное соотношение расхода топлива к расходу дрожжевой суспензии по стандартному алгоритму регулирования, например пропорциональному:К г (Рт Рт) Рн (3) где Р - выходной сигнал регулятора 24, который направляется на корректирующий входрегулятора 20 соотношениядля коррекции заданного соотношения расходов топлива идрожжевой суспензии; Рт,Рт - сигналы...

Номер патента: 1636671

Опубликовано: 23.03.1991

Автор: Панасенко

МПК: F26B 21/10

Метки: процессом, сушки

...8 разрежения, регулятора 9 и упЕНИЯ, ,бретения - интенсификация сушки. Для этого в способе ческого управления процессом кипящем слое, продуваемом теплем, включающем измерение уры и давления теплоноситепосле слоя, величину раэряжеряют в вытяжном трубопроводе лучении ее значения выше заравляющ(его органа 10, подсоединенного к трубопроводам 1 и 12 подачи доматизированного упра ом сушки в кипящем слое я следующим образом, ый материал, например, сту 1,8-хлорнафталиннатрия, равномерно ушильную камеру 3, в эо щего фонтанирующего слоа, иСоставитель С, ПолянскийРедактор С. Пекарь Техред М,Дидык Корректор Т,Малец Заказ 808ВНИИПИ Государс Тираж 424 енного комитета по 13035, Москва, ЖПодобретениямРаушская н исное открытия д. 4/5ри ГКНТ СССР...

Номер патента: 1636672

Опубликовано: 23.03.1991

Авторы: Зулуфхаров, Мусаев, Полатов, Талибджанов

МПК: F26B 23/02

Метки: теплогенератор

...Камера 2 сгорания снабжена горелкой 13,а к каналу 4 подключен вентилятор 14.Площадь проходного сечения короба 7 может превышать в 1,5-3,0 разаплощадь проходного сечения воздушного канала 4.Теплогенератор работает следующимобразом. отдавая тепло его стенкам. Воздух.подается в винтовой канал 4 и нагревается, контактируя со стенками короба 7, а затем выходит из канала 4 инаправляется в каналы 11 и 12, омываяпри этом обе нагретые поверхности обечайки 10. Наличие винтового короба 7и обечайки 1 О развивает поверхностьтеплосъема, что обеспечивает интенсишикацию теплообмена и снижает концентрацию окислов азота, повышая тем,самым экономичность. 1 з.п. ф-лы,2 иле Образовавшиеся при сжигании топлива продукты сгорания, двигаясь по камере 2...

Номер патента: 1638479

Опубликовано: 30.03.1991

Автор: Кучин

МПК: F26B 17/12

Метки: сушилка

...Под шахтой расположеноустройство 8 разгрузки материала. 20Сушилка работает следующим образом.Через загрузочное устройство 6 и сепарационную зону 5 материал поступает вверхнюю секцию шахты 1, ссыпаясь с обечайки 3 на струи топочных газов, истекающие из сопловых отверстий 2. Струиразгоняют твердые частицы, сообщая газовзвешенному потоку закрутку относительноцентральной оси. Благодаря высокой скорости частиц относительно основной массы 30газа, поступающей иэ нижней секции, онинагреваются этим газом. истекающим изсопл и стекают вниз Охлажденный теплоноситель поднимается в сепарационную зону 5, где отделяется от пыли и выбрасывается 35.через патрубок 7.В нижерасположенной секции частицыпродукта, ссыпаясь с очередной обечайки 3,снова...

Номер патента: 1638497

Опубликовано: 30.03.1991

Авторы: Леонтьева, Михайлик, Михайлов, Нечаев

МПК: F26B 3/06

Метки: зернистых, пастообразных, сушки

...гребней на впадины повторяют до тех пор, пока влагосодержание высушиваемого материала не уменьшается до требуемой величины.Замена гребней на впадины может осуществляться механиэированно,например,с помощью металлической кассеты с прорезями, совершающей возвратно-посту-. пательное движение от приводного механизма, При этом возможно автоматическое управление такой операцией, например, через реле времени с исполнительным механизмом, либо по программе с микропроцессорной техникой. Кроме указанных замеров температуры в установке предусмотрено измерение влажности воздуха перед сушилкой и после нее ( не показано) Измерение температуры внутренних слоев высушиваемого материала проводят, используя.термопару 7 (фиг,1) и термопару б (фиг.2), В...

Номер патента: 1638498

Опубликовано: 30.03.1991

Авторы: Баранов, Громов, Мартыненко

МПК: F26B 3/12

Метки: диспергирующее, распылительной, сушилки

...ввода газообразного сушильного агента и для вывода высушенного продукта 3, а также размещенное в верхней части газораспределительное устройство 4, Сверху соосно сушильной камере 1 встроено диспергирующее устройство, выполненное в виде гидроциклона 5, состоящего из цилиндрического корпуса б, к которому снизу примыкает коническая часть 7, а сверху крепится промежуточная камера 8 с патрубком 9 для вывода осветленной жидкости, По оси корпуса б установлен цилиндрический патрон 10 с размещенным в его верхнем выходном сечении регулятором 11 и тангенциально корпусу б размещены патрубки 12 для подачи суспензии. высушиваемого материала в сушилку,Сушилка работает следующим образом, Исходный влажный материал в виде суспензии подается под...

Номер патента: 1638499

Опубликовано: 30.03.1991

Авторы: Денисов, Николаенко, Шахов

МПК: F26B 25/08, F26B 5/04, F26B 5/06 ...

Метки: вакуумных, действия, непрерывного, питатель, сушилок, шлюзовой

...возможностей.На фиг,1 изображен" шлюзовой питатель, общий вид; на фиг.2 - сечение А-А нафиг,1.Шлюзовой питатель содержит корпус 1с размещенным в нем горизонтальным ротором 2, загрузочный 3 и разгрузочные 4патрубки, Ротор 2 выполнен сборным издвух ассиметрично и оппозитно расположенных ячеек 5 в форме М, большая сторона. которой имеет вид наклонного овальногодиска б, а меньшая - сектора 7, причеммежду дисками б на цилиндрической частиротора установлены уплотнительные элем.енты 8,Устройства работает следующим образом,Гранулированный влажный материалчерез загрузочный патрубок 3 загружаетсяв Ч-образную ячейку 5 ротора 2, При вращении ротора осуществляется периодическоеперекрытие отверстия загрузочного патрубка 3 цилиндрической частью ротора...

Номер патента: 1638500

Опубликовано: 30.03.1991

Автор: Селютин

МПК: F26B 13/26, F26B 5/16

Метки: листовых, сушилка

...содержащих раму 6, в которой наподшипнике установлен приводной ролик7, выполненный, например, из мягкой илипористой резины 8.На валу 9 приводногоролика закреплена звездочка, В раме6 установлен также дополнительный под. пружиненный ролик Ю, торцы 11 которогоснабжены разъемами,. подключенными кисточнику 12.питания, при этом дополнительные ролики 10 выполняют роль электронагревателя.Между приводными 7.и дополнительным 10 роликами натянута гигроскопическаяподвижная лента .13, выполненная, например, в виде петли "Мебиуса". В верхней 1 инижней 2 частях камеры, таким образом,установлено по одному ярусу сушильныхблоков, обращенных друг к другу приводнымироликами 7; при этом приводные ролики 7ярусов верхней 1 и нижней 2 частей камерысвязаны,...

Номер патента: 1638501

Опубликовано: 30.03.1991

Авторы: Безинов, Минасян, Прус

МПК: F26B 9/06

Метки: аппарата, бункер, выпускной, кипящего, слоя

...бункер 1 содержит две наклонные стенки 2 и две вертикальные стенки 3, образующие входное окно 4 прямоугольной формы и выходное окно 5, вставку б в виде треугольной призмы, осно.- вание которой крепится к стенкам 3, а ребро 7 расположено на оси входного окна 4,Над входным окном 4 расположены объем аппарата 8 кипящего слоя, заполненный сыпучим материалом, и дутьевая решетка 9. Вставка б снабжена вертикальными пластинами 10, верхний край 11 которых примыкает в основанию вставки б, а нижний край 12 выполнен криволинейным и описывается уравнением гиперболы где В - расстояние от оси бункера до пластины 10;а - угол естественного откоса сыпучего материала,Угол а в зависимости от свойств сыпучего .материала может принимать значения...

Номер патента: 1638502

Опубликовано: 30.03.1991

Авторы: Гарасевич, Кокоев, Корневский, Лубский, Муравский

МПК: F26B 17/10

Метки: сушилка

...за счет применения натяжных устройств в местах крепления концов троса 21 к стенкам сушильной камеры.Поворот лепестков 13 и 14 осуществляется следующим образом.При повороте барабана 22, например, по часовой стрелке, ветвь троса 21, проходящая через блоки 18 и 20, укорачивается, а ду трубой 2 и внутренними кромками лепестков 13 и 14, и горловину 24 в конусообразном колпаке 11 отсасывается из сушильной камеры, При этом поток воздуха под лепестками направлен вверх и к центру, а напор и скорость его в зоне зазора 23 выше, чем по площади сушилки.Проходящий поток воздуха подхватывает стружку с днища 8 и более легкую, высушенную уносит через горловину 24 изсушилки, Более тяжелая, недосушенная стружка эа счет уменьшения скорости и...

Номер патента: 1638503

Опубликовано: 30.03.1991

Автор: Подборнов

МПК: F26B 17/10

Метки: пневмосушилка

...поверхностью пневмотрубы.При Выходе из пневмотрубы гранулы теряют, в основном, свободную влагу и частич 1638503но - связанную, Выходя из пневмотрубы 1 в сепарационное пространство 10 гранулы попадают сначала на винтовую вставку 11 палочного типа и свободно скатываются по плоскости в шахту и оседают в ней в виде слоя, Перегородка 12 предохраняет разбрасывание гранул в начальной части после выхода из пневматрубы, когда частицы за счет большой скорости потока могут иметь также большую скорость и в результате соударений - различную направленность движения,При движении по вставке 11 частицы подвергаются дальнейшей сушке как контактным, так и конвективным способами. Отсепарированный в пространстве 10 сушильный агеГг поступает в выхлогную...

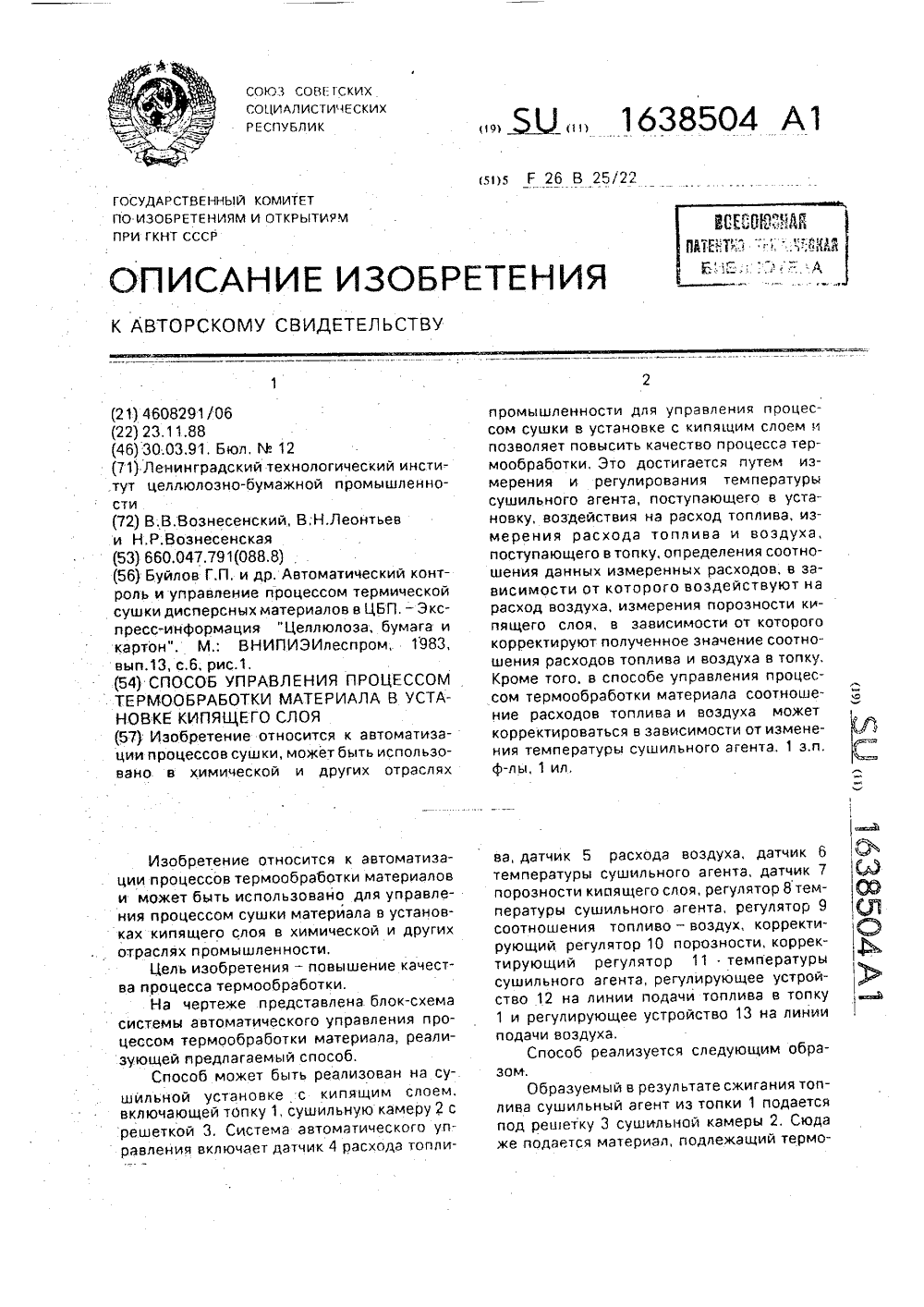

Номер патента: 1638504

Опубликовано: 30.03.1991

Авторы: Вознесенская, Вознесенский, Леонтьев

МПК: F26B 25/22

Метки: кипящего, процессом, слоя, термообработки, установке

...топку 1,Так, например, при увеличении (умень-шении) расхода топлива в топку 1, увеличивается (уменьшается) сигнал аъувеличивается (уменьшается) температурасушильного агента. Регулятор 9 увеличивает(уменьшает) расход воздуха до тех пор, пока, разность сигналов (К 1 а 1 - а 2 К 2 - ссзКз) непринимает значения, близкого к нулю. Таким образом, наличие сигнала а 1 с датчика4 и регулятора 9 позволяет воздействоватьна расход воздуха при изменении, например, давления в линии подачи топлива, домомента изменения температуры сушильного агента, вызванного изменением этогодавления, снижая величину динамическогоотклонения температуры агента,С помощью датчика 7, корректирующего ПИ-регулятора 10, поддерживают заданную степень порозности кипящего слоя....

Номер патента: 1302816

Опубликовано: 07.04.1991

Автор: Веремьянин

МПК: F26B 15/12, F26B 9/06

Метки: конвективной, плоских, сушки

...18.Нагнетательные,короба 3 снабженыторцовыми стенками 19Камера 1 имеет торцовые стенки 20 с рабочимипроемами, перекрываемыми эластйчными полосами 21,Влагосборник 8 установлен ниже зоны подключения вытяжного воздуховода15 к вытяжному коробу 7.Установка работает следующимобразом,Подогретый в калорифере 13 сушильный агент нагнетается вентилятором 12 через нагнетательный воэдуховод 14 в нагнетательные короба 3,из которых через сопла 4 подается ввиде плоских струй, направленныхвнизпод углом наклона сопел, навертикальную влажную поверхностьобрабатываемого материала,Влага, находящаяся на поверхности материала в виде капель, сталки"вается вниз во влагосборнике 8 поддействием собственной силы тяжести ивертикальной составляющей от...
