Номер патента: 181766

Опубликовано: 01.01.1966

МПК: F23D 5/04, F26B 23/02

Метки: газификацией, жидком, предварительной, теплогенератор, топливе

...с сосудов трубкой 8 подачи топя 2 тельной трубкой 4 для паров то мере, показанном на фиг. 1 и 2 ва из испарителя 2 поступают Для регулирования и выключен ратора предусмотрен топливн ЗО или клапан 7 (фиг, 4, 5, 8, 9),на паровой стороне непосредственно в корпусе горелки.В примерах а фиг. 5 - 10 вертикальные осп центров тяжести топливного бака 1 и испарителя 2 герметически совмещены; в примерах на фиг. 3 - 4 два испарителя 2 расположены в непосредственной близости от топливного бака, причем горелки с клапанами установлены в проходящих через бак каналах 8.В примерах па фиг. 9 и 10 испаритель расположен внутри кольцеобразного топливного бака. В противоположность другим вариантам пламя паров топлива направлено в данном случае...

Номер патента: 190324

Опубликовано: 01.01.1967

Авторы: Евдокимов, Технологическое, Центральное

МПК: F15B 15/02, F26B 13/00

Метки: другие, подобные, проведения, сушильную, ткани

...механизма перемещения вешал состоит из пневмоцилиндров 9, золотника 1 О, пневматических клапанов 11, 12, командных сменных шестерен 13, дросселей 14 регулирования скорости и синхронизатора, который выполнен в виде жестко насаженных на вал шестерен 15, взаимодействующих с зубчатыми рейками 16, соединенными со штокамп 17 пневмоцилиндров 9.Устройство работает следующим образом.От тянульных валиков 1 механизма подачи ткани движение передается в соответствии с заданной длиной петли кулачку 7 пневмопривода механизма для укладывания ткани на вешала. Кулачок воздействует на пневмозолотник 8, управляющий движением пневмоцилиндра 6 привода механизма 2, для создания периодического качания последнего в цик. ле образования одной...

Номер патента: 191337

Опубликовано: 01.01.1967

МПК: A23B 4/044, F26B 11/08

Метки: 191337

...приспособоторного типа, представляющего соусно расположенные на вертикальу 2 диски, составленные из шарнирно нных перфорированных лотков 3 в), транспортера 4 с вентилятором б ифером б для предварительной подыбы и загрузки ее в камеру, вентилякалорифера Ь с термопарой и лагодля циркуляции дыма и автоматичеддержания в камере заданной темпедымогенератора 9, электропривода с ами 10, разгрузо нного окна с лотком спортера 12 для выгрузки и охлажпченой рыбы.Устройство снабжено вентилятором 17, служащим для улучшения циркуляции дыма в камере.Для автоматического поддержания температуры камеры (при повышении температуры окружающего воздуха) в нижней ее части имеются автоматически открывающиеся жа. люзи.Работает устройство следующим...

Номер патента: 191413

Опубликовано: 01.01.1967

Авторы: Балаханова, Гинзбург, Новиков, Сыроедов

МПК: F26B 5/06

Метки: 191413

...интенсификации процесса и максимального сохранения исходных свойств высушиваемогэ материала, процесс сушки производят при температуре среды внутри камеры, равной криоскопической точке материала.2, Способ по и. 1, отличающийся тем, что поддержание заданной температуры среды г, камере, равной криоскопической точке материала, производят путем обдувания камеры охлажденным воздухом. камеру здухом,с присоединением заявкиИзвестны способы сушки биологических активных материалов, состоящие в предвари.тельном замораживании их в камере при атмосфером давлении и возгонке льда под ва.куумом, осуществляемой в той же камере,Предлагаемый способ способствует интенсификации процесса и максимальному сохранению исходных свойств высушиваемого ма.териала.Это...

Номер патента: 191414

Опубликовано: 01.01.1967

Автор: Новосельский

МПК: F26B 13/16

Метки: 191414

...через систему цепных передач 8.Сушилка работает следующим образом.Заправочный конец пленки 9, подвергающийся нанесенио клея, заводится на конвейер 2 и через щель между корпусом камеры 1 и перфорированной лентой конвейера 2 направляется на первый верхний валик 7, охватывает его по полуокружности и опускается в виде петли на конвейер, откуда снова подымается на следующий валик, с него опять на конвейер н т, д. С последнего верхнего валика, находящегося в камере, пленка через щель в задней стенке направляется на валик, располокенный снаружи камеры, откуда поступает снова на конвейер. Далее подключается вакуум к коробам 3 конвейера 2, и пленка равномерно распределяется по секциям без морщин и складок. Затем включается привод конвейера 4 и...

Номер патента: 191415

Опубликовано: 01.01.1967

МПК: B65G 65/02, F26B 15/24

Метки: 191415

...выполнены в виде смонтированных на приводных цепях 1 б конвейера неподвижных поперечных плоских траверс 17 и под. вижных траверс 18, на которых располагаются дощечки 18 в процессе сушки. Пластинчатые пружины 19 концом удерживают дощечки на траверсах 17, а другим закреплены на поворотных штангах 20, жестко соединенных с рычагами, снабженными роликами 21, взаимодействующими с упорами 22 при разгрузке дощечек. Пластинчатые пружины 19 прижаты к траверсам 17 цилиндрическими пружннамк 28.После прохождения дощечками всего конвейера они благодаря взаимодействию роликов 21 с упорами 22 ос"обожда;отся из захватов и падают в приемный бункер, опираясь боковой частью на наклонную стенку 24, а торцовой - на дно бункера, представляющее собой...

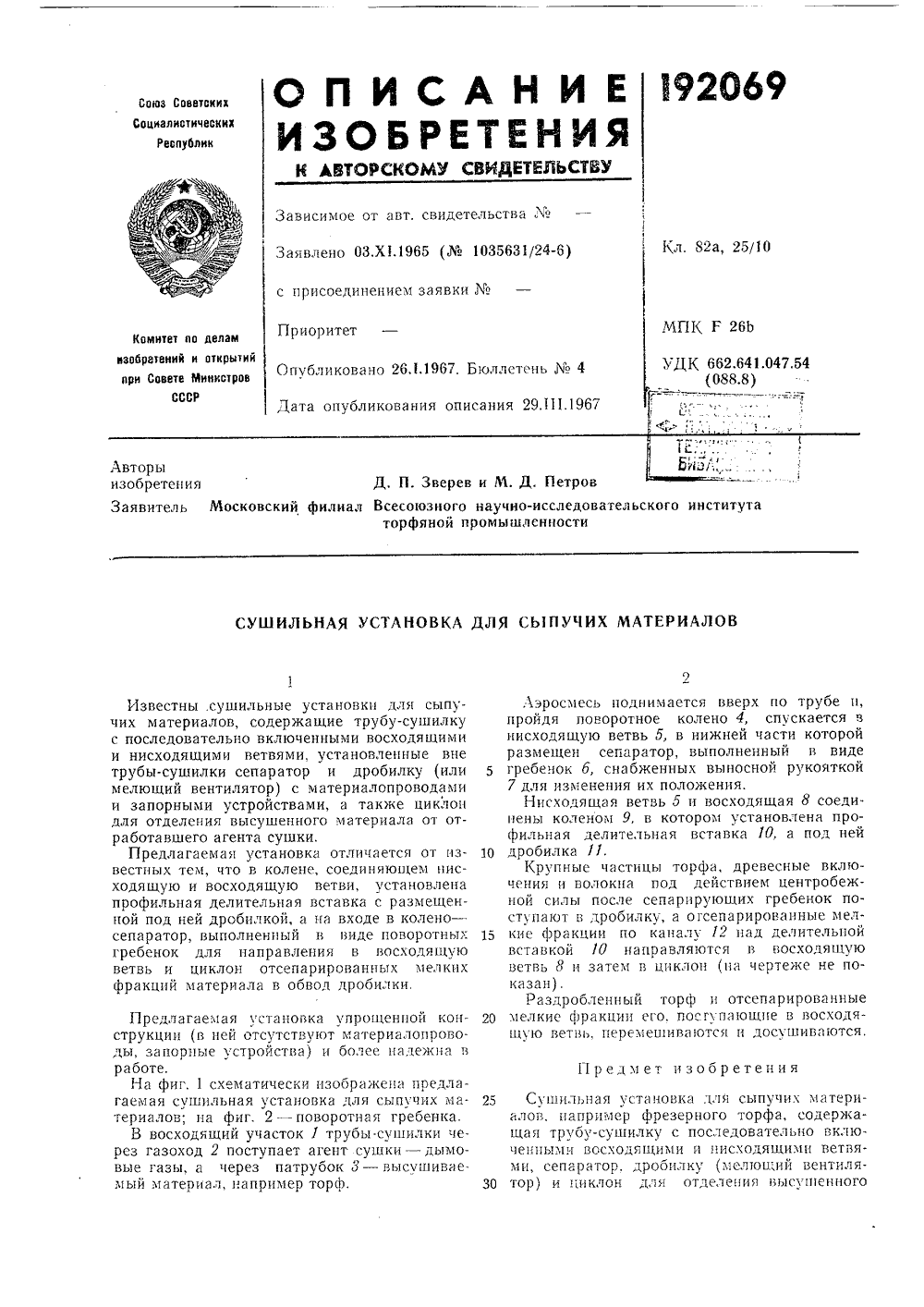

Номер патента: 192069

Опубликовано: 01.01.1967

Авторы: Зверев, Петров

МПК: F26B 17/10

Метки: 192069

...ней дробилкой, а на входе в колено - сепаратор, выполненный в виде поворотных гребенок для направления в восходящую ветвь и циклон отсепарированных мелких фракций материала в обвод дробилки. Предлагаемая установка упрощенной конструкции (в ней отсутствуют материалопроводы, запорные устройства) и более надежна в работе.На фиг. 1 схематически изображена предлагаемая сушильная установка для сыпучих материалов; ца фиг. 2 - поворотная гребенка,В восходящий участок 1 трубы. сушилки через газоход 2 поступает агент сушки - дымовые газы, а через патрубок 8 - высушивае. мый материал, например торф. Аэросмесь поднимается вверх по трубе и,пройдя поворотное колено 4, спускается в нисходящую ветвь 5, в нижней части которой размещен сепаратор,...

Номер патента: 192676

Опубликовано: 01.01.1967

Авторы: Бгб, Яковлев

МПК: D01C 5/00, F26B 17/10

Метки: волокнистого, карбонизации, сушки

...нагрева - через второй калорифер 10 для получения температуры 5 выше, чем в сушильной камере 2.Для уменьшения теплопотерь калорифер 10имеет обводной канал 11, а для регулирования количества подаваемого воздуха воздуховоды б и 9 снабжены задви)ккями 12.10 Выходная труба 13 циклона 1 подключенаи рециркуляционному воздуховоду 14, по которому отработанный воздух подается в систему пневматического транспортера 5. Для приема обработанного волокнистого материа ла имеется пневмотранспортер, состоящий пзприемной ьоронкп 15 трубопроводов 1 б и вентил 51 тора 17, подаощего волокнпсты 1 материал к месту последующей ооряботкп.Усте 1 новкя ряоотает сле,1 у 1 Оппм Обрязом.20 Волокнистый материал с влажностью 45 -5011 поступает в систему...

Номер патента: 193358

Опубликовано: 01.01.1967

Авторы: Амирагов, Бобе, Лебедев, Леон, Новиков

МПК: B05B 1/24, B05B 3/12, F26B 3/12 ...

Метки: дисковый, распылитель

...в оссвом направлении, а для удаления отложепий ца пацсли помещены щетки,Такое выполнение распылителя создает попый пололцтельцый эффект, так как позволяет снизить влажность материала, сходящего с диска ца стадии предварительной сушки, и в связи с этим уменьшить габариты сушильцой камеры. Кроме того, подогрев материала сцииаст его вязкость и поверхностное цатяжение, что позволяет получить высококачествеццое распыление при сравццтельцо низком числе оборотов диска.На чертеже схематически цзображец описываемый распылитель.1 аспылцтель содержит диск 1, укрепленный ца валу 2, с приводом от электродвигателя 3 через редуктор, размещеццый в коробке 4. Подача высушиваемого материала осуществляется через трубку 6 от питательного бачка с...

Номер патента: 193359

Опубликовано: 01.01.1967

МПК: F26B 17/10, F26B 25/22

Метки: 193359

...сушильную камеру б, из которой по воздуховоду 7 поступает во вто. рую камеру 8 и приемный циклон 9. Для изменения длительности сушки установлены патрубки 10 и 11. Если патрубки находятся в крайнем верхнем положении, волокно, поднявшись по стенке циклона, попадает в патрубок и уходит по воздуховодам, не задерживаясь в циклоне, Если патрубки находятся в краипем нижнем положении, волокно находится в камере дольше, так как оно проскакивает патрубок и ндет на второй круг витания,Для регулировки количества волокна, находящегося в камерах б и 8, в них прорезаны окна и установлены источники света 12 и 18 и датчики фотоэлемента 14 и 15, Когда в камере накопится большое количество волокна, оно опустится в конус 16 камеры. Луч света перекроется и...

Номер патента: 193360

Опубликовано: 01.01.1967

МПК: F26B 17/10

Метки: 193360

...теплоносителя, Сечение шахты 8 подбирается таким образом, чтобы скорость газов в ней соответствовала 25 скорости витания максимальной по размеру фракции, которая должна быть отделена от основной массы материала. Мелкая фракция отделяется в циклоне 7 и по спускному рукаву 3 попадает в нижнюю ппевмотрубу , и 30 крупная фракция из шахты 8 попадает в верхнюю пневмотрубу.Группа крупных фракций, поступивших в верхний участок пневмотрубы 1, подхватывается потоком газов, поступающих из нижерасположенной пневмотрубы. Аэровзвесь проходит верхний участок, поступает в верхний отлелитель 2, в котором газы отделяются от материала. Последний по рукаву 3 поступает в нижнюю, вторую считая сверху) пневмотрубу.Материал в потоке га ступающих из третьей...

Номер патента: 193361

Опубликовано: 01.01.1967

МПК: F26B 17/16, F26B 23/04

Метки: 193361

...высокоскоростную дробилку 4 и при той же температуреизмельчается до частиц размером 10 - 50 мк. 25Полученные частицы непрерывным потокомподаются в шахту 5 и, проходя ее в состояниисвободного падения, нагреваются инфракрасными лучами от излучателей о до температуры - 15 - :20 С, после чего процесс сушки за канчивается, если остаточная влажность материала достигла 1 - 2 о/и сухой материал через затвор 7 выгоужается из сушилки. Если остаточная влажность материала при выходе из шахты превышает заданную величину, то он подается на виорационный транспортер 8, обогреваемый с двух сторсн источниками 9 инфракрасных лучей, где материал досушивается до конечной влажности.Паро-газовая смесь удаляется через патрубок 10 любым из известных...

Номер патента: 193362

Опубликовано: 01.01.1967

Автор: Бывших

МПК: B65G 17/06, F26B 15/24

Метки: двухцепной, конвейер, многопетлевой

...изделий в прои от загрузочного устройства к Предлагаемый конвейер отличается от известных тем, что захваты выполнены в виде укрепленных на звеньях цепей встречно перемещаемых верхней (подпружиненной) и нижней прижимных планок с несколькими тууными зажимами для изделий, управляемых (раскрываемых) шарнирно укрепленными на нижних планках рычагами, взаимодействующими с неподвижными копирами, установленными на местах загрузки и выгрузки изделий из сушильной установки. Такое выполнение обеспечивает на работы конвейера, а раскрывающ хваты с парными зажимами позво гружать в них изделия различных ти ров без останова конвейера для с цепей (при коротких изделиях) или ния расстояния между цепями (при ных изделиях), Наличие нескольких зажимов...

Номер патента: 194001

Опубликовано: 01.01.1967

Авторы: Проектный, Центральный

МПК: B27K 5/04, F26B 11/04

Метки: всмсснйская

...к трубопроводу с теплоносителем самостоятельно.На чертеже изображена схема предлагаемой установки.Установка содержит вращающийся горизонтальный баоабан 1, опирающийся па ролики 2, и топочное устройство 3 с подключенным к нему трубопроводом 4 для рециркулирующего теплоносителя, Сырую древесину загружают в барабан при помощи питателя 5. Цилиндрическая поверхность барабана вьполнена в виде ряда размещенных с интервалами сеток 6. Сетки имеют отверстия разных диаметров для фракционироваппого удаления высушенного материала. Количество ток может быть различным, а их длина зависит от скорости отсева фракции, Теплоноснтель подается с максимально допстигмой температурой. Поскольку более крупная фракция сохнет медленнее, то последняя зона длиннее...

Номер патента: 194648

Опубликовано: 01.01.1967

Авторы: Афонин, Вдовиченко, Всесоюзный, Гаргала, Жданова, Львов, Металлургической, Номберг, Сников

МПК: F26B 17/16, F26B 17/24

Метки: контактной, латериалов, сушки, сыпучих

...в видепучков горизонтальных труб, подключенных кпереточным коробам 4. Трубы в зоне нагреваразмещены в шахматном порядке и обогреваются дымовыми газами. По трубам зоны охлаждения циркулирует вода. Корпус установки и трубы приводятся в колебательноедвижение при помощи вибратора 5. Для устранения лередачи вибраций на каркас установки корпус подвешен на амортизационных пружинах 6. Материал загружается сверху и под действием сил тяжести и вибрационных сил движется вниз, соприкасаясь с наружными поверхностями труб, В результате контакта ними материал нагревается, и влага, содержащаяся в нем, испаряется. Пар направляется к стенкам корпуса и через жалюзнйные решетки 7, установленные по всей его внутренней 10 поверхности, поступает в...

Номер патента: 195429

Опубликовано: 01.01.1967

Авторы: Евдокимов, Зимина, Сотников, Технологическое, Центральное

МПК: B65G 23/42, F26B 13/00

Метки: проведения, ткани

...тянульных валиков.Механизм перемещения вешал включает замкнутую направляющую 9 с магазином 10 для вешал и каретку 5, которая приводится в возвратно-поступательное движение посредством шатуна 11 от кривошипа 12.Управление механизма 3 синхронизировано с работой механизма перемещения вешал посредством конечных выключателей 13 и 13 а.Ткань поступает в устройство непрерывно движущимся полотном и через валики 1 и 2 подается к механизму 3.Ткань пропускается сначала с одной стороны вешала, затем с другой, при этом ткань перегибастся и образует одну илп несколько сво. бодно висящих петель разной длины. Для удержания ткани на вешалах служат прижимной кулачок 14 и подпружиненный ролик 15, имеющий направленное вращение, а во время 5 укладки...

Номер патента: 195967

Опубликовано: 01.01.1967

Авторы: Адакаренко, Любошиц

МПК: F26B 17/10, F26B 21/00

Метки: зеленых, измельченных, кормовых, сушки, трав

...похещеп между Оункером и камерой кипящего слоя и выполнен в 15виде кольцевого короба с насадками, установленными радиально в трубе-сушилке.На фиг. 1 схематически изобрыкепя предлагаемая устапОВкя; пя фпГ. 2 - распределитель сушильного агента, продолыЫй и поперечный разрезы.Установка содер 5 кит трубу-сушилку 1, спябккепную загрузочным бункером 2 с питателсмо дли ВысушиВяемОГО материала, и ряспреде:1 итель сушильноГО ЯГепта 4. НИ 5 княя часгь 2восходящей ветви трубы-сушилки подключенак камере 5 кипящего слои для сушки стеблей,поступающих из загрузошого бункера черезпитя 10 цее устройстьо 6, Между Оупкерох икамерой кипящего слоя расположен распре. 30 делитель сушильного агента, вы виде кольцевого короба 7 с наса тановленными радиалпо в...

Номер патента: 196622

Опубликовано: 01.01.1967

Авторы: Аврамов, Фальковский, Холодинский, Янковский

МПК: F26B 17/10, F26B 17/12

Метки: сушилка, сыпучих

...материала от центра к периферии и топку для получения теплоносителя,С целью уменьшения габаритов сушилки и интенсификации процесса сушки, топка установлена по оси камеры с кольцевым межстеночным зазором для прохода и досушки перемещаемого материала.На чертеже схематически изображена описываемая сушилка, разрез,Сушилка содержит камеру 1 кипящего слоя с газораспределительной решеткой 2 и мешалкой 3 для перемещения высушиваемого материала, например песка, от центра к периферии и топку 4.Топка установлена по оси камеры с кольцевым межстеночным зазором 5 для прохода и досушки перемещаемого материала. Бункер 5 предназначен для подачи сырого песка на решетку. В верхней части камеры, выполненной в виде усеченного ко каналы 7 для отвода о...

Номер патента: 196623

Опубликовано: 01.01.1967

Авторы: Алферов, Мзобретснн, Судаков, Феоктистов

МПК: B65G 29/02, F26B 3/30

Метки: окрашенных, сушки, труб

...устройства к разгрузочному,Цель предлагаемого изобретения - обеспечить равномерность облучения и упростить конструкцию установки,Достигается это тем, что транспортер выполнен в виде вращающегося вала, несущего пО концам катящиеся ня рОликах диски, между которыми помещен каркас из стержней с шарнирно закрепленными на них подвесками для труо. Источники излучения установлены по внутреннему периметру камеры и на цилиндрической поверхности вала.На фиг, 1 схематически пзобр 1 жена описыьаемая установка; на фиг, 2разрез по А - А на фиг. 1.Установка содержит теплоизолированную камеру 1 с размещенными внутри источниками 2 инфракрасного излучения и транспортером для перемещения труб ог загрузочного устройства 3 к разгрузочному 4.Транспортер...

Номер патента: 196624

Опубликовано: 01.01.1967

Авторы: Вигдорчик, Гайстер, Маевский, Масанов, Терман

МПК: B65G 47/02, F26B 15/22

Метки: листового, непрерывной, сушки

...снабжена устройством, которое представляет собой подпружицсцный стол 5, удерживаемый в нижнем положении пневмоцилиндром 6. Для подачи листов материала в захваты служит игольчатыйразделитель, который состоит из двух пневмоцилиндров 7, установленных ца четырехзвецнике В, управляемом пцевмоприводом 9. Штоки пцевмоцилиндров 7 снабжены иглами длянакалывания края листа.20 Для разгрузки высушенных листов служцгразгрузочное устройство, которое выполненов виде подпружиненного стола 10, подвижного в вертикальной плоскости.Работает установка следующим образом.25 Стопа влажного листового материала укладывается на стол 5 загрузочного устройства,находящегося в нижнем положении при помощи пневмоцилицдра 6. При выключении пневмоцилиндра 6 стол 5...

Номер патента: 197443

Опубликовано: 01.01.1967

Авторы: Романовский, Ситн, Смольский

МПК: F26B 25/22, F26B 3/34

Метки: капиллярно-пористых, сушки

...материалов. Трудносохнущие материалы, например древесина, интенсивнее обезвоживаются сторцов, и поэтому нагрев последних цслесообразно уменьшать,20 Теплоизоляционные прокладки б в нагревательных элементах исключают их контакт свысушиваемым материалом и его подгорание,препятствуют уходу образующегося пара отнагреваемой поверхности, создают между по 25 следней и элементами тонкую паровоздушнукспрослойку, перенасыщенную влагой. Прослой.ка защищает поверхно:ть от перегрева и пересушивания, узкие щели с торцов между нагревательными элементами и материалом обе 30 спечивают выход среды из прослойки, предотПредмет изобретения Составитель Т, Рабчук Вербова Техред Л. Я. Бриккер Корректоры; М. П. Ромашова и Г. И. ПлешаковаРедакто аказ 2186/12...

Номер патента: 197444

Опубликовано: 01.01.1967

Авторы: Васильев, Марчевский

МПК: F26B 17/10, F26B 21/00

Метки: комкующихсяматериалов, сушки, сыпучих

...из стальных прутьев 8 трапецеидального сечения, набранных на поперечные стержни 9, и закреплена в жесткой рамс 10 шарнирно при помощи сферических шайб П н гаек 12. Для получения заданного прогиба решетка 4 изготовлена с напуском.При работе установки влажный материал заорасывастся питятелем на поверхность слоя в виде мелких комочков, которые, пройдя через слой, подсыхают и движутся в слое благодаря выпуклости решетки 4 от зоны загрузки к стенкам аппарата, Такое движение обеспечивает равномерное распределение комочков из сравнительно небольшой зоны загрузки по всему слою и исключает ьозможность пх столкновения и слипания. За время движения комочки материала окончательно высыхают и рассыпаются.Подача влажноготоку выходящего газ зкамеры,...

Номер патента: 197445

Опубликовано: 01.01.1967

Автор: Скосырский

МПК: B27D 1/02, F26B 15/20

Метки: сушки, шпона

...рейками для периодического возвратно-поступательно го перемещения шпона между роликами в процессе сушки и приводимые во вращение в период загрузки и разгрузки.На фиг, 1 - показана описываемая установка, поперечный разрез; на фиг, 2 - то же, про дольный разрез; на фиг. 3 - секция-платформа.Установка содержит теплоизоли ров а иную шахту 1 с вертикально-замкнутыми конвейерами 2 внутри для перемещения высушивае мото материала в консольных секциях-платформах 8 и горизонтальные перегородки 4 для поперечно-зигзагообразного движения теплоносителя.Каждая секция-п 30 де снабженного ли латформа выполнена в ви стовым покрытием б карка са, внутри которого помещен роликпортер б и звездочки 7. Звездочкзацепление с профилирова пгымидля...

Номер патента: 198239

Опубликовано: 01.01.1967

Авторы: Агранова, Мищенко, Смирнова

МПК: B05D 3/04, F26B 3/04

Метки: древесныхизделий, покрытий, полиэфирных, сушки

...высокого емых изделий. направконденведут90 С иВреззованнляет 1нению3 разасушпва во избежание ытиях. Сушку осителя 60 - 25 - 35%.крытий, обра Н, состав- ется по сравсушки в 2,5 - качества выИзвестны спосооы сушки полиэфирных покрытий древесных изделий, например мебельного производства, в среде теплоносителя.Предлагаемый способ отличается тем, что, с целью интенсификации процесса сушки и улучшения качества высушиваемых изделий, сушку ведут при температуре теплоносителя (воздуха) 60 - 90 С и относительной влажности 25 - 35%, получаемой путем введения в сушильную камеру технологического водяного 10 пара, предварительно отсепарированного от капельной влажности.Описываемый способ может быть осуществлен в известных конструкциях...

Номер патента: 198240

Опубликовано: 01.01.1967

Авторы: Агранова, Мищенко, Смирнова

МПК: B05D 3/04, F26B 3/04

Метки: древесных, нитроделлюлозных, покрытий, сушки

...отличаоцелью интенсификации проучшения качества, сушку веуре теплоносителя 50 - 80 С влажности 20 - 25%, получания в сушильный объем воИзвестны способы сушки нитроцеллю ных покрытий древесных изделий, напри мебельного производства, в среде теплоно теля.Предлагаемый способ отличается тем, что, с. целью интенсификации процесса сушки и улучшения качества высушиваемых изделий, сушку ведут при температуре теплоносителя (воздуха) 50 - 80 С и относительной влажности 20 - 25%, получаемой путем введения в 10 сушильную камеру технологического водяного пара, предварительно отсепарированного от капельной жидкости.Описываемый способ может быть осуществлен в известных конструкциях конвективных 15 и терморадиационных сушильных камер.В сушильную...

Номер патента: 198241

Опубликовано: 01.01.1967

Автор: Свиридов

МПК: D01G 9/10, F26B 25/16

Метки: 198241

...относится к лабораторным устройствам для сушки проб хлопка-сырца,содержагцих волокно и семена хлопчатника,Известны устройства для сушки хлопкасырца, выполненные в виде емкости с перфорированной крышкой,В предлагаемом устройстве, с целью ускорения процесса сушки пробы путем подачитепла внутрь семян, внутренняя поверхностьемкости снабжена игольчатыми выступами,расстояние между которыми меньше диаметрасемян.На чертеже схематически изображено описываемое устройство,Опо состоит из плоской емкости 1 с игольчатыми теплопроводными выступами 2 навнутренней поверхности емкости, перфорированной крышки Зи замков 4. Емкость можетиметь прямоугольную, круглую и другую форму20емкохлопРасстояние между дном и крышкоисти должно быть таким, чтобы...

Номер патента: 198242

Опубликовано: 01.01.1967

Автор: Корте

МПК: B05D 3/02, F26B 15/10

Метки: лакокрасочных, покрытий, сушки

...6 и 6 для перемещения изделий 7 и штыри 8 для их вращения, установленные над рабочей ветвью транспортера 5 зоны сушки. 1 ранспортеры размещены поярусно и сопряжены с вертикальным конвейером 9, имеющим шарнирно закрепленные лопатки 10, взаимодействующие с копиром 11 для перемещения изделий с нижнего транспортера на верхний и их укладки на последнем в несколько рядов.Камера снабжена зонами вторичной сушки 12 и отверждения 13.Загрузка изделий гроизводится с приемного лотка 14, а выгрузка - через вертикальный транспортер 16, выполненный с неподвижными лопатками 16, во время прохождения которого изделия охлаждаются и затем подаются на разгрузочный лоток 17,Подобным же образом осуществляется загрузка изделий в зоны вторичной сушки и...

Номер патента: 198285

Опубликовано: 01.01.1967

Автор: Сычев

МПК: F26B 13/06, F26B 13/20

Метки: сушки, трикотажных

...В коробках,в местах установки сопел 4, размещены электрические нагреватели 5, работающие в режиме инфракрасного излучения и обеспечивающие как подогрев рециркулирующего при помощи вентилятора б теплоносителя, так и радиационный нагрев высушиваемых изделий.Центрально расположенные нисходящая 7 и 3 восходящая 8 ветви транспортера заключены в примыкающий к всасывающему патрубку 9 вентилятора кожух, по оси которого установлен конфузор 10, подключенный к трубопроводу 11 свежего теплоносителя и образующий с кожухом каналы 12 и И для рециркулирующего теплоносителя.При таком выполнении описываемой установки перепад давлений в местах ввода 14 и вывода 15 транспортера близок к нулю, что практически исключает утечку теплоносителя в этих...

Номер патента: 199760

Опубликовано: 01.01.1967

Автор: Блюджюс

МПК: B67B 3/02, F26B 3/04

Метки: внутренней, колпачка, кольца, корончатого, поверхности, полимерного, фиксации

...достигается тем, что камеры имеютцилиндрическую форму и снабжены спиральными направляющими, а приспособление для 10транспортирования выполнено в виде укрепленных на общем валу дисков, расположенныхсоответственно в камере нагревания и охлаждения под спиральными направляющими. Направляющие имеют противоположные направления витков,На чертеже изооражено предлагаемое устройство.Оно состоит из неподвижно у 1 крепленных вцилиндрическом корпусе 1 дисков 2 и 3, образующих камеры нагревания А и охлаждения Б,со спиральными направляющими 4 и б, имеющими противоположные направления, укрепленных на валу б дисков 7 и 8. В направляющих диска 2 смонтированы нагревательные 25элементы 9, а в диске 7 сделаны отверстия 10для прохода колпачков в камеру...

Номер патента: 200490

Опубликовано: 01.01.1967

Авторы: Зман, Товчиричко, Фишман, Фрегер

МПК: A01F 25/08, F26B 21/00

Метки: сельскохозяйственныхпродуктов, сушки

...для суных продуктов, напр15 ного вентилированияподводящий коробсетчатыми боковымитем, что, с целью оразгрузочных работ,20 нены шарнирно-сочлтросо-блочной систевпо горизонтальнойсушки. Известны устройства для сушки сельскохо зяйственных продуктов путем активного вен. тилирования, содержащие воздухоподводящий короб треугольного сечения с сетчатыми боковыми стенками.Предложенное устройство отличается от известных тем, что стенки его коуоба дыполнены шарнирно сочлененными и снабжены тросо-блочной системой для укладки их по горизонтальной плоскости по окончании сушки.Данное изобретение имеет целью обеспечение механизации разгрузочных работ,На чертеже схематически изображено описываемое устройство.Устройство содержит...
