Быстрораземное соединение шлангов

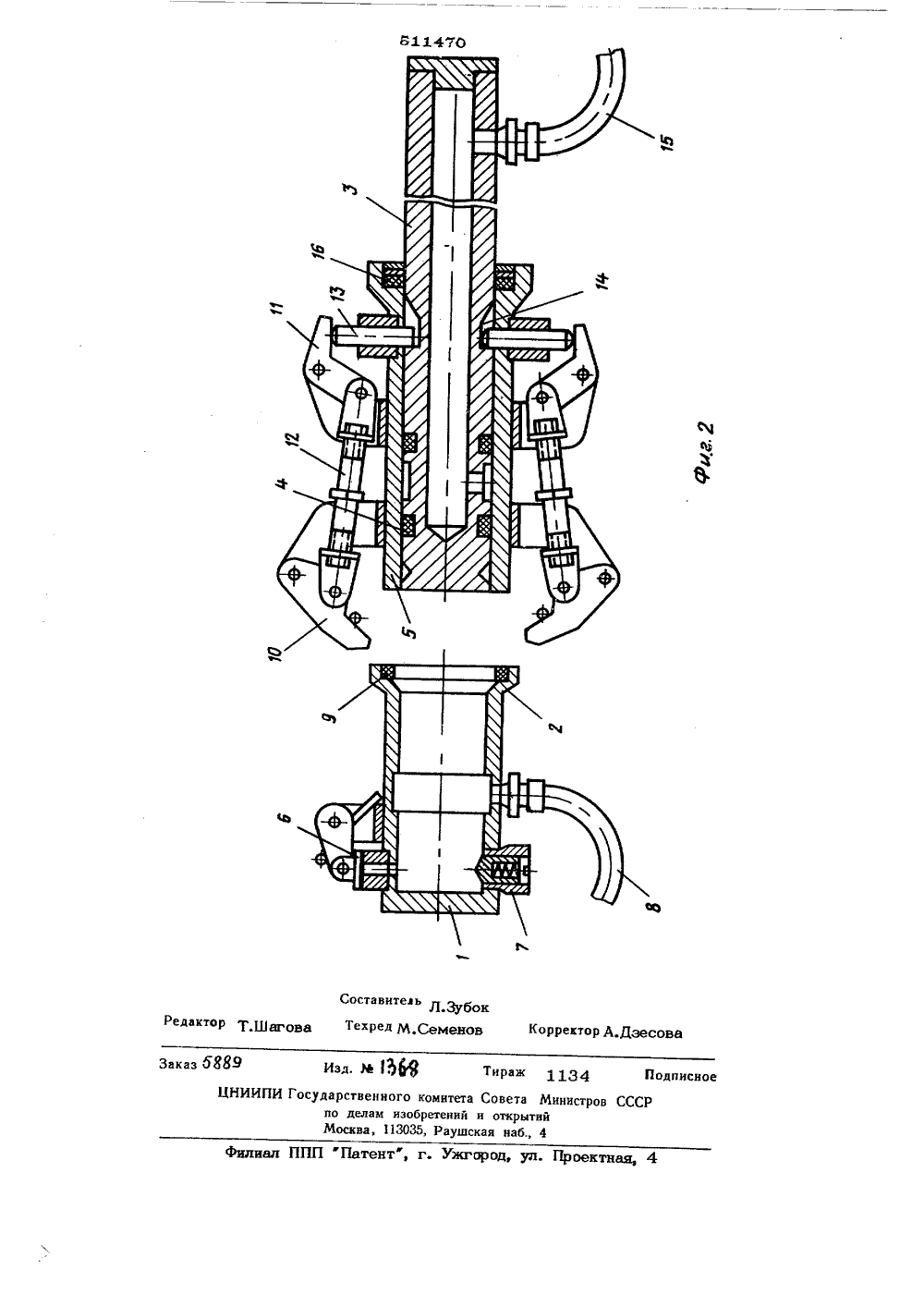

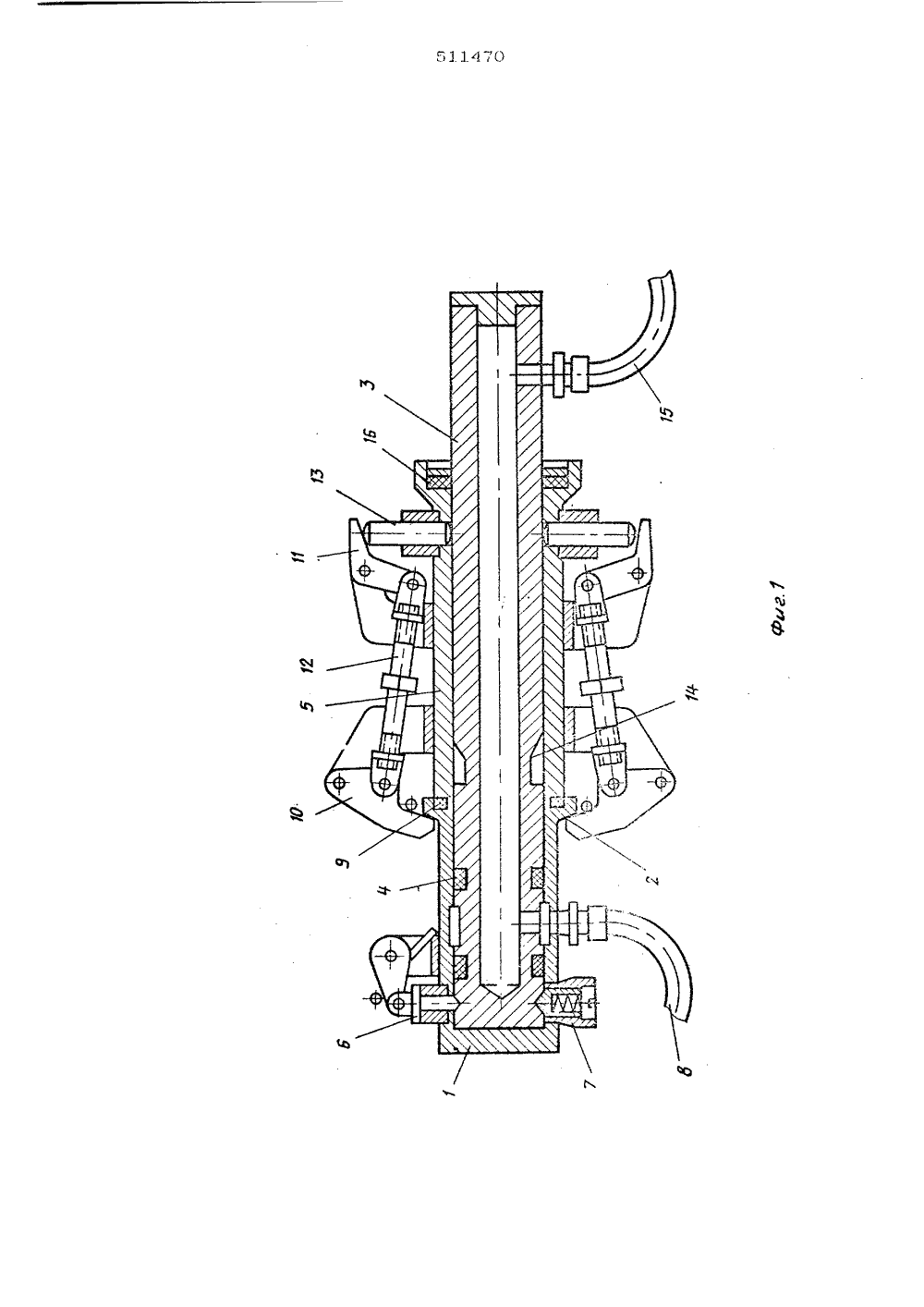

(и) 511470 ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(46) Дата опубликования описания 20,09 7 Союз СоветскихСоциалистицесюаРеспубликГасударстаеннва наинтетСената Мнннстрса СССРна диле нннбратнннйн нткрытнй УДК 621.64) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ШЛАНГОВ к муфте в зависимости от расположения последней на другом наконечнике.Освобождение и отсоединение одного наконечника происходит только после полного5 вдвижения рабочей поверхности другого наконечника в муфту.Предлагаемое соединение отмечается тем,что на муфте укреплены по меньшей мередва кривошипношатунных четырехзвенника,10 а на наконечнике выполнена кольцевая проточка со скосом, в которой установленыподвижные в радиальном направлении толкатели, каждый из которых взаимодействуетна кривошип своего четырехзвенника, дру 1 гой кривошип которого взаимодействует сбуртом второго наконечника, обхватываюшего первый,На фиг. 1 изображено быстроразъемноесоединение шлангов в состыкованном поло 20 женин; на фиг. 2 - быстроразъемное соединение шлангов в разъединенном положении(продольные разрезы).Быстроразъемное соединение состоит изнаконечника 1 с буртиком 2, наконечника 326 с проводяшим каналом и уплотнительнымт Изобретение касается устройств, обеспечиваюших надежное и быстрое соединение шлангов, а также и их автоматическое разъе дине ние.Известны быстроразъемные соединения шлангов, выполненные в виде двух сопрягаемых наконечников, на одном из которых расположена подвижная в осевом направлении муфта.Сопрягаемые концы фиксируются один относительно другого посредством Г-образных захватов. Однако операции по разъединению трубопроводов необходимо производить вручную.Бель изобретения - обеспечение быстрого, плотного и надежного соединения шлангов, например гидропривода высокого давления, и автоматическая их расстыковка.Выполнение этих требований достигается установкой кривошипов, прижимаюших один наконечник с подведенным к нему шлангом к муфте, в которой находится другой наконечник с подведенным к нему шлангом.При этом кривошипы удерживают или освобождают один наконечник от прижатия5114703кольцами 4 и муфты 5. На наконечнике 1 закреплены клапан 6, фиксатор 7, шланг 8 и вставлена уплотнительная шайба 9, На муфте 5 на кронштейнах закреплены кривошипы 10 и 11, связанные между собой тягами 12. Кривошип 11 одним плечом взаимодействует с толкателем 13, который пе- / ремещается во втулке на муфте и контакти- рует с наконечником 3, На наконечнике 3имется проточка 14 со скосом, а к про О водящему каналу в наконечнике подсоеди-. нен шланг 15,Проходные сечения шлангов 8 и 15 соединены продольным каналом в наконечнике 3 и радиальным отверстием в нако- б нечнике 1.В состыкованном положении соединения (см. фиг. 1 ) наконечник 3 вдвинут в наконечник 1 и удерживается в нем фиксатором 7. Наконечник 1 прижимается через 20 шайбу 9 к муфте 5 эа буртик 2 кривошипами 10. Кривошипы 10 в свою очередь .через кривошип 11 и тяги 12 прижимаются толкателями 13, взаимодействующими с наконечником 3. Грязесъемник 16 закры вает доступ пыли и грязи в состыкованное соединение.При разъединении шлангов в момент выхода наконечника 3 из наконечника 1 толкатели 3.3 опускаются по скосу в про ЗО точку 14, кривошипы 10 с тягами 12 и кривошипами 11 под воздействием пружин поворачиваются и освобождают наконечник 1 от муфты 5. Рабочая поверхность наконечника 3 иуплотнительные кольца 4 З в этот момент уже полностью находятся в муфте 5.При расстыковке изделий (машин) или их отдельных элементов рассоединение40 шлангов производится автоматически, так как наконечники закреплены на разных элементах, отделяющихся один от другого.Для соединения шлангов наконечник 1 прижимают к муфте 5 через шайбу 9 и вдвигают наконечник 3 в наконечнию 1,При этом воздух из наконечника (1 выталкивается через клапан 6, а гряэесъемник, с чистильщиками 16 очищают. поверхносты наконечника 3, вдвигающегося в муфту 5.Толкатели 13, скользя по скосу про- точки 14, нажимают на кривошипы 11, которые через тяги 12 поворачивают кривошипы ."О, а те в свою очередь эа буртик 2 притягивают и удерживают наконечник 1, у муфты 5.Формула изобретенияБыстроразъемное соединение шлангов, например гидравлических систем, выполненное в виде двух сопрягаемых наконечников, первый иэ которых несе." на себе подвижную в осевом нйправлении муфту,о т л и ч а ю щ е е.с я тем, что, с целью повышения надежности соединения, на муфте укреплены по меньшей мере два, кривошипношатунных четырхзвенника, а на, наконечнике выполнена кольцевая проточка со скосом, в которой установлены подвиж-ные в радиальном направлении толкатели, каждый из которых воздействует на криво-шип своего четырехэвенника, другой кривошип которого выполнен в виде захвата при соединении шлангов взаимодействует с буртом второго наконечника, обхватываюшего первый, в котором имеется радиальный канал, совмешаемый с каналом второго нако-, нечника.Составитель Л збРедактор Т.Щагова Техред М.Семенов ректор А Дзесова Заказ б Изд. И ЙК 1 нРаж 1134 осударствен ного комитета Совета Министровпо делам изобретений и открытий Москва, 113035, Раушская наб., 4 писиое НИИП С Филиал ППП Патент", г. Ужгород, уд. проектная, 4
