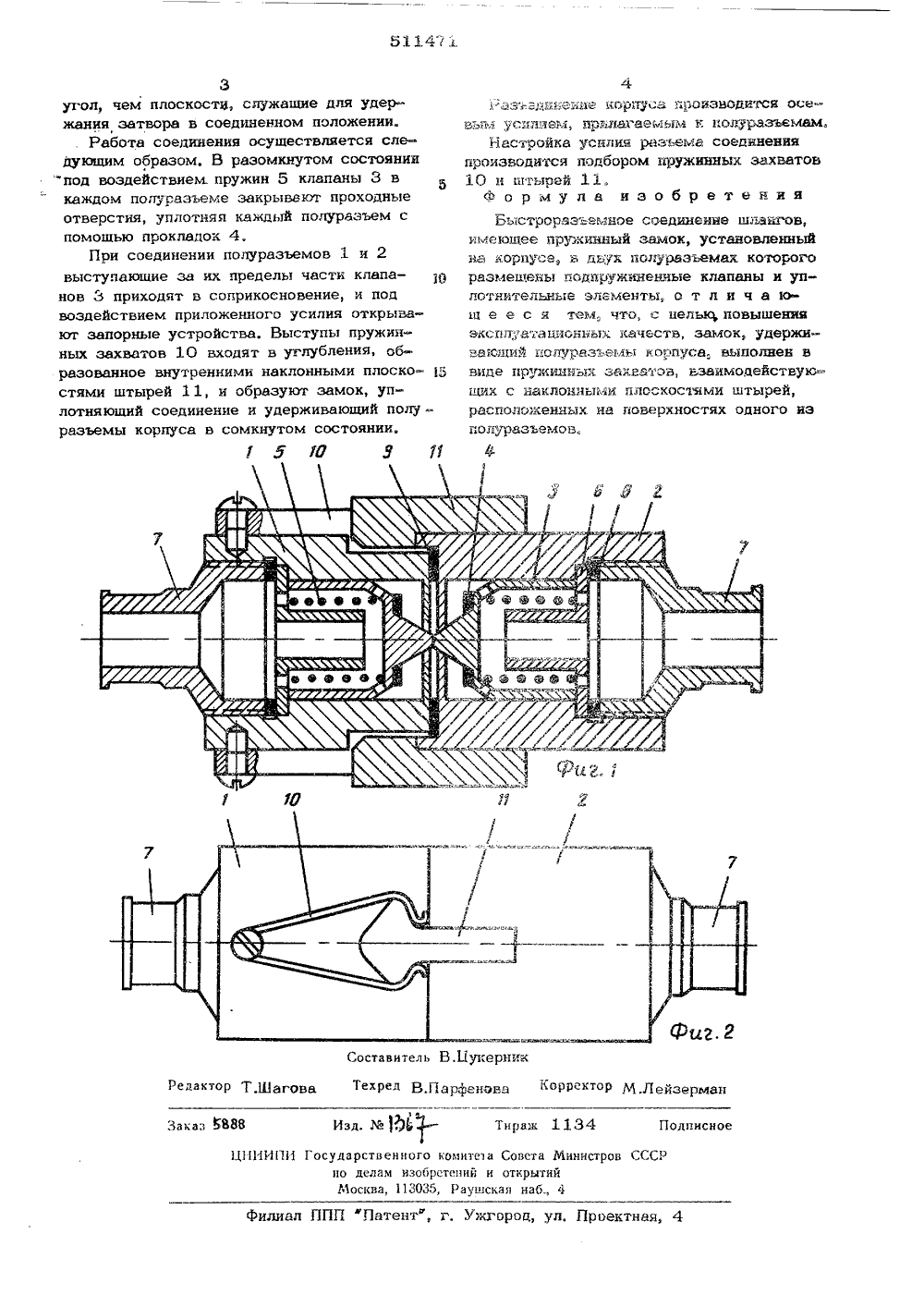

Быстроразъемное соединение шлангов

Номер патента: 388230

Опубликовано: 01.01.1973

МПК: G01R 1/04

Метки: аппаратуры, блоков, других, замок, корпусе, крепления, приборов, радиоэлектронной

...- упрощение конструкции и повышения удобства эксплуатации замка.Это достигается тэлемент управления,но установленного ррого связан с ригелкой.На чертеже изображен предлагаемый замок в разрезе и вид по стрелке А.Замок состоит из корпуса 1 П-образной формы, в котором симметрично на оси 2 по- воротно установлен рычаг 3, входящий одним концом в отверстие 4 ригеля б, взаимодействующего с пружиной б, а другим концом связан с кнопочной рукояткой 7, установленной с возможностью перемещения по цилиндрическому каналу 8 посредством буртика 9, расположенного на рукоятке,Корпус 1 имеет глухое отверстие 10, в котом размещены ригель б и пружины б, при этом прорезь 11 соединяет цилиндрическийканал 8 с отверстием 10.К корпусу крепится крышка 12...

Номер патента: 195893

Опубликовано: 01.01.1967

Автор: Андреев

МПК: B64C 1/14, F16B 2/16

Метки: аппарата, замок, корпуса, крепления, летательного, съемных

...в котором ьными отверсти 4. Кроме того, севое сверление жиненный плунИзвестны замки для крепления съемных деталей корпуса летательных аппаратов, состоящие из корпуса с пазом, по которому скользит прижим винта замка.Целью описываемого изобретения является повышение надежности крепления, Достигается это тем, что замок снабжен подпружиненным плунжером, установленным в осевом сверлении корпуса винта. В закрытом полояении замка винт воздействует на шарики, смонтированные в радиальных отверстиях его корпуса.На чертеже изображен предлагаемый заЗамок состоит из корпус монтирован винт 2 с радиал ми 3 для установки шарпко корпусе винта выполнено о , в котором размещен подпру ки.Для заккоторый ос ют винт до жера посл отверстиях пуса замка в данном...

Номер патента: 451887

Опубликовано: 30.11.1974

Авторы: Вайнштейн, Державец, Калинин

МПК: F16L 31/00

Метки: быстроразъемное, быстросмыкаемое, гибких, соединение, шлангов

...мойки танкеров, выполненное в виде укрепленных к соединяемым шлангам наружного и внутреннего патрубков с выступами, обеспечиваюшими удержание соединенных шлангов при введении одного патрубка в другой и взаимном их повороте, и снабженное кольцевым уплотнением и фиксатором, о т л и ч а к- ш е е с я тем,что, с целью упрощения конструкции соединения и повышения его эксплуатационной надежности, фиксатор вы- полнен в виде защелки, укрепленной на внутреннем патрубке при помощи кольца из эластичного материала и взаимодействуюшей с выступом наружного патрубка таким образом, что патрубки удерживаются от взаимного проворачивания.2, Соединениепо п, 1, о тлича юш е е с я тем, что, с целью облегчения и;.ускорения операции по соединению и разъе-...

Номер патента: 1402751

Опубликовано: 15.06.1988

Авторы: Дроздов, Лоскутов

МПК: F16L 33/02

Метки: ниппелем, сборки, соединение, соединения, шланга

...вводят через радиальные отверстия 6 в проточках 5 муфты 4 между ее внутренней поверхностью и шлангом 1. ,Г 1 ля лучшего обжатия и герметизации шланга 1 входные отверстия б в соседних проточках 5 смещены по окружности одно относительно другого (фиг. 2 - 4). Для облегчения установки обжимных элементов 7 отверстия 6 имеют скос в направлении заведения этих элемектов. Возможно выполнение отверстия 6 по касательной к внутренней повехности муфты 4. Снаружи в кольцевые проточки 5 одевают фиксирующие органы 8, имеющие форму разомкнутого кольца, на внутренней поверхности которого может быть выполнен упор 9 (фиг. 5), западающий в отверстие 6.Второй вариант исполнения соединения шланга с ниппелем иллюстрируется на фиг, б - 8 и отличается от первого...

Номер патента: 689649

Опубликовано: 05.10.1979

Авторы: Еремин, Иванченко, Мингазутдинов

МПК: A01K 75/00

Метки: лова, несущим, орудия, поводцов, соединения, тросом

...- сечение А-А фиг,1; наФиг. 3 - разрез Б-Б фиг.1 (без штока) .Устройство содержит держатель 1с ушком 2 для размещения поводца 3,кольцо 4 для несущего троса 5, замок, имеющий корпус 6 и вкладыш 7,корпус и вкладыш имеют цилиндричес"кую Форму и выполнены с продольнымканалом и пазом, доходящим до канала.Вкладыш 7 имеет Фланцы 8 и 9 и установлен в канале 10 корпуса б с возможностью поворота и пропуска черезсовмещенные паэ 11 корпуса и паз 12вкладыша в совмещенный с каналом 10корпуса канал 13 вкладыша держателя1 с ушком 2 для размещения поводца 3.Пружинный Фиксатор 14 расположенна внешней стороне корпуса б и имеетупор 15, взаимодействующий с выточкой (не показана), выполненной вофланце 9,Кольцо 4 снабжено роликом 16, приэтом ролик и замок...
