Устройство для обжатия муфт на концах шлангов при закреплении в них ниппелей

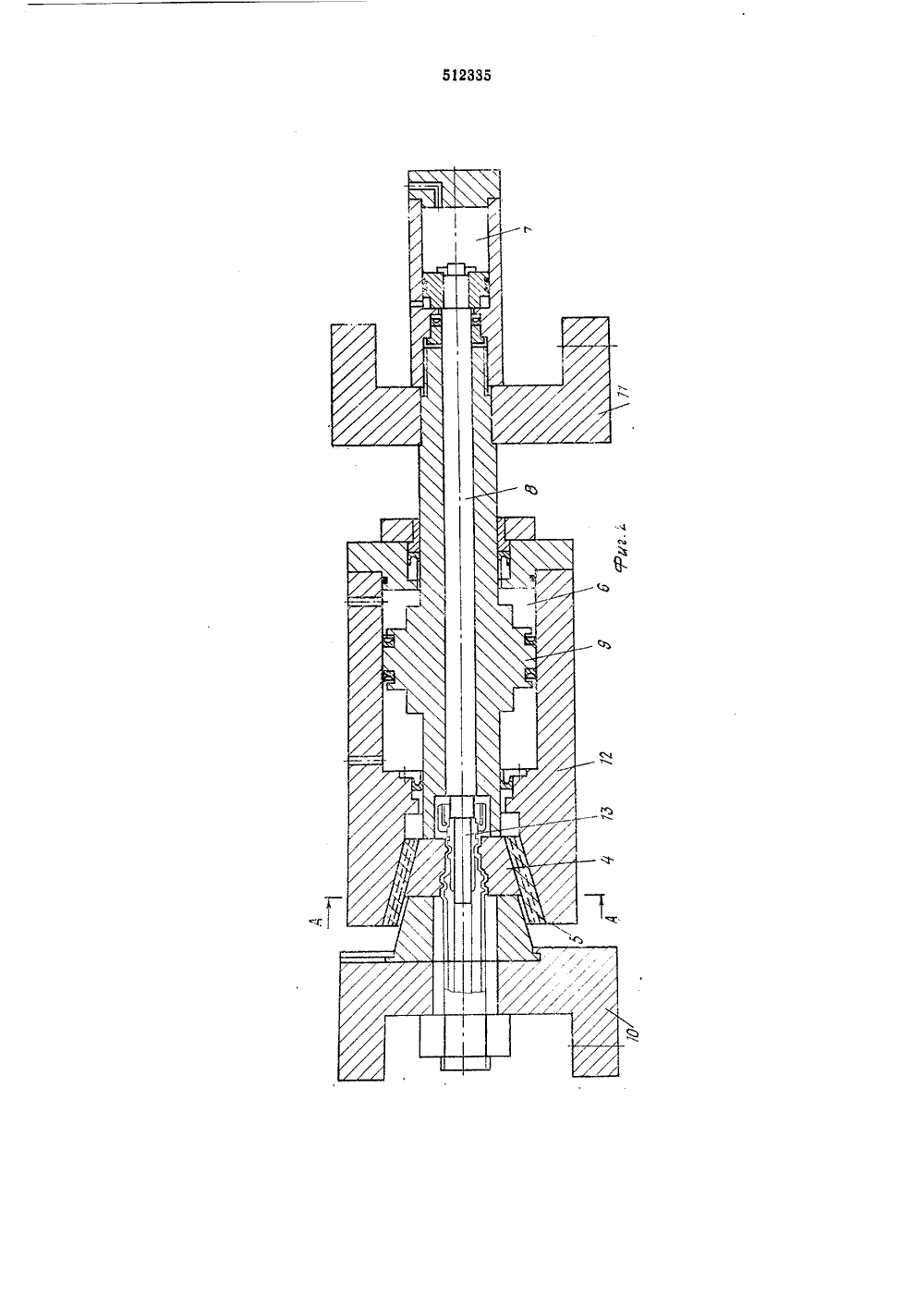

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 111 5 2335 Сова Советских Социалистических Республик(22) Заявлено 21.12,73 (21) 1978607/25-8 присоединением заявки Государственный комитет Совета Министров СССР по делам изобретений(23) ритет 3) УДК 621,643(088,8 Опубликовано 30,04.76. Бюллетень 1 че 1 и открь Дата опубликования описан 09.08.7) Авторы изобретения Сухан М, Дергачев и А. И. Стрепет(54) УСТРОЙСТВО ДЛЯ ОБЖХ ШЛАНГОВ ПРИ ЗАКРЕПЛЕ ИЯ МУФТИ В НИХ НИППЕЛ Н крытыи штамп, и содержит два установленных последовательно гидроцилиндра 6 и 7.Шток 8 гидроцилиндра 7 расположен в штоке 9 гидроцилиндра 6. Шток 9, который является наружным, образует с двумя жесткими опорами 10 и 11 и лепестками 5 цанги 4 жесткий стержень, относительно которого перемещается корпус 12 гидроцилиндра 6 для смыкания лепестков 5. Конец штока 8 гидроцилиндра 7 служит оправкой 13 для внутренней поверхности ниппеля 3, вводимого внутрь шланга 2.Предлагаемое устройство работает следующим образом,В исходном положении лепестки 5 разведены и образуют калибр с диаметром, большим диаметра муфты 1. Оправка 13 установлена в зоне штампа, образуемого лепестками 5,т. е. в своем крайнем левом положении. Корпус 12 гидроцилиндра 6 находится в крайнем левом положении (фиг, 2). Шланг 2 с надетыми на него ниппелем 3 и муфтой 1 вводится в осевое отверстие опоры 10 и доводится до упора в торец оправки 13. Затем копус 12 гидроцилиндра 6 перемещается влево (фиг. 2), воздеиствуя на лепестки 5. Лепестки 5 смыкаются при строго радиальном движении, так как они совместно со штоком 9 и жесткими опорами 10 и 11 образуют жесткий стержень. При этом выступы лепестков 5 совпадают с 10 15 20и 1 на концах ниппелей 3 зажима 4, бразуют за Изобретение относится к силовым гидравлическим устройствам, применяемым для обжатия муфт на концах шлангов при закреплении в них ниппелей.Известные устройства аналогичного назначения, выполненные по форме цангового зажима, разъемные лепестки которого образуют закрытый штамп, не обеспечивают достаточно высокого качества обжатия, что сказывается на прочности получаемого соединения.Предлагаемое устройство отличается тем, что для повышения качества обжатия в нем установлены последовательно два гидроцилиндра, штоки поршней которых расположены один в другом, и наружный шток с двумя жесткими опорами и лепестками цанги образуют жесткий стержень, относительно которого перемещается корпус гидроципиндра, воздействующий на лепестки цанги в направлении их смыкания, а конец второго штока слу жит оправкой для внутренней поверхност ниппеля, вводимого внутрь шланга.На фиг. 1 изображен шланг после обжатия муфты, общий вид; на фиг. 2 - описываемое устройство, общий вид; на фиг. 3 - разрез по А - А на фиг. 2.Устройство для обжатия муфтшлангов 2 при закреплении в нихвыполнено по форме цанговогоразъемные лепестки 5 которого осоответствующими впадинами нипнеля 3. Оправка 13 фиксирует внутреннюю повсрхность соединения; не давая ей деформ роваться.По окончании процесса обжатия шток 8 смещается вправо (фи 1; 2) и оправка 13 вьшодится из шланга 2, удерживаемого при этом лепестками 5. Затем корпус 12 гидроцилиндра 6 смещается вправо и лепестки 5 разводятся.Формула изобретенияУстройство для обжатия муфт на концахшлангов при закреплении в них ниппелей, выполненное по форме цангового зажима, разь.емные лепестки которого образуют закрытый штамп, отличающ ееся тем, что, с целью повышения качества обжатия, в нем установ лсны последовательно два гидроцилиндра,штоки поршней которых расположены один в другом, и наружный шток с двумя жесткими опорами и лепестками цанги образует жесткий стержень, относительно которого переме щается корпус гидроцилиндра, воздействующий на лепестки цанги в направлении их смы кания, а конец второго штока служит оправкой для внутренней поверхности ниппеля, вва.димого внутрь шланга.Составитель Т. ЖуравлеваРедактор Г. Яковлева Техред А, Камышникова Корректор Л. КотоваЗаказ 1694/2 Изд.1523 Тираж 1134 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, нр. Сапунова, 2
