F16L 37/06 — прижимаемой за счет давления жидкости или газа

Номер патента: 90559

Опубликовано: 01.01.1950

МПК: F16L 37/06

Метки: 90559

...1 Отея В том, гто солеяе)ые копць трм 6 сн 16 жень 1 эе 31 ПОВЫМ;, ОоразгчощпМ 1 ВОЭОТИИЧОК, Шаиба.,11,СОирпк 1 СПОИХС 1 ПОВЕПХ. пост 5 х которых 11 несс н с:10 й р 2 стпоэ 1 ка уч ук 1.112 фнГ. 1 показано соеинепие )егалл 1 чсских тэуо рав;ОГО;памсгра п фиг. 2 - то )ке, )1 ета:1 лически) труб эазиьх д 11 мс РОВ; п 1 фиг. ) то же, )ет 1 ллическон и стеклянноЙ тр 0; 1 Л ф:1. 4 -то же, дх копН)В труб, один из которых снабжен рланГем,Соч,еняехые копць труб 1 с 120 жень рсзП 10 вым 1 и 216 ми э, 06)р;1- зующими воротничок. 11 а согрикасающиес 5Оаерхпост шайб апссен с;ОЙ )1 стВО;)2 камчмк 1. П;отпость соеднепи 5 рмо достиГ 1 ется В трмООПРОБОДах ВЫСОКОГО Б 2 КММХ 12 За СЧЕТ БЗ 1 Иио 0 ПРНЖИМ 1 Я П)1 ПО Н 1 - ружпм атхОссверным давлением....

Номер патента: 123811

Опубликовано: 01.01.1959

Авторы: Мучник, Теодорович, Цяпко

МПК: F16L 37/06

Метки: быстроразъемные, высоким, напором, работающих, соединения, труб

...между фланцами и стальным кольцом, закрывая доступ воде,Для скрепления фланцев двух соединяемых труб применяют хомут е клиновым запором, поворотную муфту и др. фиксирующие соединения.Предмет изобретенияБыстроразъемные соединения для труб, работающих под высоким напором, с резиновыми или полихлорвиниловыми прокладками, о тл ич а ю щи е с я тем, что, с целью самоуплотнения соединений, прокладки укладываются внутрь стального кольца или поворачиваются раствором к оси трубопровода,123811фиг, ГСоставитель И. А. Потапов Редактор Н. Л. Корченко Техред А. А. Камышникова Корректор Ю. М. федулова Поди. к печ. 20.Иг. Формат бум. 70 Х 108/и Объем 0,26 изд. л. Зак. 6672 Тираж 275 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете...

Номер патента: 148678

Опубликовано: 01.01.1962

Авторы: Графов, Манаев, Смирнов

МПК: F16L 37/06

Метки: быстроразъемная, муфта, соединения, трубопроводов

...сочленения.В предлагаемой муфте эти недостатки устранены благодаря тому, что уплотнительный элемент выполнен в виде тонкостенной металлической гильзы, присоединенной концами к наконечнику.На чертеже схематически изображена предлагаемая муфта, состоящая из корпуса 1, трубчатого наконечника 2 со штуцером 3 и приваренной к нему трубкой 4. Между корпусом и наконечником помещена тонкостенная металлическая гильза 5, представляющая собой уплотнительный элемент. Концы гильзы обжаты кольцами б. При необходимости герметичного соединения трубопроводов, концы которых присоединены к штуцерам 3 и 7, через штуцер 8 подаемся командное давление в пределах 80 - 120 кг/си, которое поддерживается в течение всего срока работы соединения. Рабочая среда...

Номер патента: 191285

Опубликовано: 01.01.1967

Автор: Шилейка

МПК: F16L 37/06

Метки: дренажных, муфта, соединения, труб

...к и 1 аяся т сти пр элемент являюш его тор ные пол Зависимое от авт. свидетельствааявлено 29.Ч 1.1965 ( 1015657/29 Известны муфты для соединения дренажных труб, изготовленные из пластмассы и имеющие корпус с концевыми упругими элементами, прилегающими к поверхностям труб.5Цель описываемого изобретения - повышение надежности предохранения труб от заили вания.Достигается это тем, что упругие элементы муфты выполнены в виде бахромы, являю щейся продолжением корпуса с обеих его торцов и содержащей волосяные продольные полоски.На фиг. 1 изображена описываемая муфта в развернутом виде; на фиг, 2 - продольный 1 разрез дренажных труб с муфтами,Муфту изготовляют из пластмассовой ленты, на одном конце которой расположены прорези 1, а на другом -...

Номер патента: 192568

Опубликовано: 01.01.1967

Авторы: Иваненко, Научно, Рубан, Тгхпк, Украинский

МПК: F16L 37/06

Метки: быстроразъемное, гибких, соединение, трубопроводов

...на второ ение по кольца ъемно, и коцо 3х труцелью ных на одном тем. х тру- колец Известно быстроразъемное соединение гибких трубопроводов, выполненное в виде кольцевых утолщений из упругого материала на соединяемых концах,В предлагаемом соединении, с целью упрощения конструкции трубопровода, утолщение выполнено из упругих колец, одно из которых укреплено внутри одного из соединяемых концов, а второе - снаружи другого из них.Упругие кольца укреплены жесткими кольцами и отворотами концов трубопровода,На чертеже схематически показан разрез предлагаемого соединения.Внутри одного из соединенных концов 1 жестким кольцом 2 и отворотом 3 укреплено упругое кольцо 4. Снаружи другого из концов ое соединение гибки юигееся тем, что, с кции...

Номер патента: 325453

Опубликовано: 01.01.1972

Автор: Лопунов

МПК: F16L 17/10, F16L 37/06

Метки: муфта, пневматическая

...труб, вкл лацец, жесткую чающаяся тем, ч давлпвацця внут труб ц ее изцаш езпцовой камерь соединяемыми т утолщение,ое в полость резете пня для часторазъемноочающая резиновуюобойму со штуцето, с целью уменьреццей стенки в меивацця, по оси симца стенке, сопрярубами, образовано выпуклой стороной ццовой камеры,Пневма го соедин 5 камеру, ф ром, отли шецця про сте стыка метрцп р 0 же 1 шой с кольцевое обращсцнИзвестная пневматическая муфта для часто. разъемного соединения труб, цаходящц:сея под низким внутренним давлением жидкости или газа, включающая резиновую камеру, фланец, жесткую обойму со штуцером, подвержена быстрому износу.В описываемой пневматической муфте с целью уменьшения продавливацпя вцутреццей стенки в месте стыка труб и ее...

Номер патента: 340826

Опубликовано: 01.01.1972

Авторы: Жалдак, Свиридов, Федотов

МПК: F16L 37/06

Метки: быстроразъемное, соединение, трубопроводов

...трубопроводов.На чертеже изображено быстроразъемное соединение.Устройство имеет стыковые фланцевые наконечники 1 и 2, эластичную манжету 3 и накидную гайку 4.При сборке соединения эластичная манжета 3 надевается с натягом на наконечник 1. Наконечники 1 и 2 скреплены гайкой 4 замковым соединением, причем между гайкой 4 и манжетой 8 устанавливается зазор а, который должен быть больше на 0,2 - 1 мм технологического зазора б,Форма эластичн должна соответствовать усло тнения, т. е,при подаче жидкости внутрь трубопроводов она через радиальные отверстия в наконечнике 1 попадает во внутреннюю полость манжеты, растягивает ее и выбирает зазор а. При этом жидкость проходит через зазор б и так же действует на внутреннюю поверхность...

Номер патента: 386057

Опубликовано: 01.01.1973

Автор: Гайлитис

МПК: E02B 11/00, F16L 37/06

Метки: дренажных, муфта, разъемная, соединения, труб

...стороне имеет перфорацию, а в верхней части на дуге 20 - 30 на внутренней стороне - вырез.Перфорация на внешней стороне корпуса может быть выполнена в виде поперечных радиальных надрезов, расположенных между разрезами концов манжет.На фиг, 1 показана описываемая муфта, поперечный разрез; на фиг. 2 - то же, продольный разрез; на фиг. 3 - вид нижней поверхности муфты.Разъемная муфта включает перфорированный корпус 1, манжеты 2 с разрезами 3 и замок 4.Корпус выполнен в виде согнутой в кольцо трубки с перфорацией б на внешней стороне нижней части и с вырезом б на внутреннеи стороне верхней части. Перфорация на внешней стороне корпуса выполнена в виде радиальных надрезов.Муфту одевают на концы стыкуемых труб.Вода из окружающего грунта...

Номер патента: 386058

Опубликовано: 01.01.1973

Авторы: Берзиньш, Вилла, Вительминистерство, Водного, Лукин, Магели, Плостинь

МПК: E02B 11/00, F16L 37/06

Метки: дренажных, муфта, соединения, труб

...муфтпроцесс укладки труб сложен.Для упрощения процесса укладки труб впредлагаемой муфте манжеты выполнены ввиде отогнутых от оси корпуса муфты упругих лепестков, размещенных с зазором друготносительно друга по периметру корпусамуфты.Кроме того, для повышения фильтрационных свойств муфты в лепестках образованыпродольные прорези.Корпус муфты может быть выполнен с выступами, расположенными на его внешнейповерхности.На чертеже показана описываемая муфта,включающая корпус 1, манжеты 2 в виде лепестков, размещенных с зазором 3, продольные прорези 4 и выступы 5.Муфта может быть выполнена как однадеталь, например, из пластмассы литьем под давлением. Предмет и р я1. Муфта для соединения дренажных труб,включающая кольцевой корпус и...

Номер патента: 413333

Опубликовано: 30.01.1974

МПК: F16L 37/06

Метки: 413333

...ашинострое но, бопроводов лередмет изобретени 1. Быстр ор водов, вклю 5 ными уплотн что, с целью пения, корп из подвижнь ну. 2. Соедине тем, что оно вкладышами элементами, азъемн чающее ения ми, повыше с вы пол х элеме ние по п, 1, отличающееся выполнено с полусферическими соединенными с подвижными Изобретение относится к ма именно к соединениям рутательных аппаратов.Известны быстроразъемные соединени,; трубопроводов, включающие корпус с подпружиненными уплотнениями.Цель изобретения - повышение герметичности соединения.Достигается это тем, что корпус его выполнен составным по длине из подвижных элементов, опертых на пружину. Кроме того, быстроразъемное соединение можег быль выпол нено с полусферическими вкладышами, соединенными с...

Номер патента: 423975

Опубликовано: 15.04.1974

Авторы: Аршанский, Карпухина, Московский

МПК: F16L 37/06

Метки: 1ttvibt, быстроразъемное, высокого, гцч, давленияв, соединение, трубопроводов

...11.Фиксация обеих половин соединения осуществляется общеизвестным способом с помощью шариков 12 и подпружиненной запорной втулки 13.В корпус правой полумуфты 2 соединения устанавливается идентичное подвижное дифференциальное седло 14 с пружиной 15. Внутренний фланец 16 основного клапана 17, который перемещается в направляющей втулке- крестовине 18, служит седлом для клапана- пилота 19 с направляющей втулкой-крестовиной 20 и пружиной 21.При установке левой полумуфты на трубопроводе, соединенном с трактором, а правой - с прицепным орудием в случае аварийного разъединения трубопроводов в левой половине соединения под действием давления жидкости, устанавливаемого предохранительным клапаном гидросистемы (порядка 130 - 140 кгс/см), оба...

Номер патента: 432318

Опубликовано: 15.06.1974

Авторы: Вайнберг, Капланский

МПК: F16L 37/06, F24F 13/02

Метки: вентиляции, кабины, крана, мостового

...герметичности соединения воздуховода кабины с магистральным в предлагаемом устройстве продольная щель магистрального воздуховода образована замкнутыми продольными эластичными полостями, находящимися под давлснием.На фиг. 1 показано предлагаемос устройство для вентиляции кабины мостового крана, общий вид; на фиг. 2 - разрез по А - А на фиг. 1.Магистральный воздуховод 1 смонтирован вдоль подкранового пути и представляет собой канал с продолььной щелью 2 на боковой стене вдоль всего пути движения кабины. Продольная щель 2 образована двумя полостями 3, к которым подведены магистрали сжатого воздуха с соответствующей арматуро. Полости 3 выполнены из эластичного воздухонепроницаемого изцосоустойчивого илсиочцо-ткдцевого материала.Внутри...

Номер патента: 365522

Опубликовано: 25.08.1975

Авторы: Архипов, Атлас, Барский, Дудкин, Клыков, Першенков, Сушкин

МПК: F16L 37/06

Метки: пневматический, разъем

...выполйение разъема позволяет повысить степень герметизации соединенияеНа чертеже дана схема описываемого разъема.25Корпус разъема состоит из двух частей 1 и 2 в одной из которых размещен аиастичныиа ниппель 3, а в другой (при-, емной) - эластичная манжета 4, выполйен ная в виде конуса с цилиндрической хвос: зо 2товой частью. Манжета расположена .в проточной камере приемной части корпуса, образующей с внешней поверхностью майжеты кольцевую полость,При подаче давления в линии, комму тируемые пневморазъемом, при незначительной пропускной способности зазора с наружных и внутренних сторон манжеты и ниппеля создается перепад давленийР = Рл - Р, , Возникающие при этом силы растягивают ниппель и сжимают манжету, прижимая их смежные...

Номер патента: 501244

Опубликовано: 30.01.1976

Автор: Прищепо

МПК: F16L 37/06

Метки: испытания, труб

...манжетой и ускоряет ее износ.С целью повышения надежности работы в предлагаемом устройстве обойма размещена в корпусе с возможностью радиального перемещения и. на ее наружную поверхность навинчена упорная гайка, которая зафиксиро. вана в корпусе пружинами, поджатыми к ней винтами, размещенными в радиальных отвер. стиях корпуса.На чертеже показано предлагаемое устройство, разрез,Устройство состоит из корпуса 1, ограничительного фланца 2, упорной гайки 3 с проходным отверстием 4 и заходным конусом 5, через которые в устроиство входит испытываемая труба 6.В корпусе,выполнены радиальные резьбовые отверстия 7 и в них установлены винты 8 5 и пружины 9, которые входят в соответствующие отверстия 10 на наружной поверхности упорной гайки,...

Номер патента: 517747

Опубликовано: 15.06.1976

Авторы: Гройсман, Дирацу, Лещишен, Лютенко, Стеценко

МПК: F16L 37/06

Метки: быстроразъемное, соединение, трубопроводов

...фланцами и гидроцилиндры с концевыми упорами и цапфами, на которых установлены поворотные рычаги для захвата и уплотнения присоединительного фланца. 10С целью расширения области применения в предлагаемом соединении гидроцилиндры соединены последовательно установленными насосом объемного типа и мультипликатором с ручным приводом. 151-1 а фиг. 1 изображено предлагаемое соединение, общий вид; на фиг. 2 - то же соединение с дополнительно введенными конструктивными элементами; на фиг. 3 - разрез по А - А на фиг. 2; на фиг. 4 - вид по стрелке 20 Б на фиг. 2.Быстроразъемное соединение включает в себя соединение 1, гидроцилиндры 2, насос 3 объемного типа, трубопроводы 4, мультипликатор 5, кран б управления, бачок 7, устрой ство 8, ручной...

Номер патента: 529337

Опубликовано: 25.09.1976

Автор: Ульдяров

МПК: F16L 37/06

Метки: быстросъемная, двух, муфта, соединения, труб

...муфта отличается тем, чтоканал, сообщающий входной и выходной патрубки по обе стороны уплотнительного элемента, выполнен с регулируемым проходнымсечением.На чертеже дана конструктивная схемапредложенной муфты. 20Внутри цилиндрического корпуса 1 муфтыс боковым входным 2 иторцовымвыходным 3фланцами расположен трубчатый эластичныйуплотнительный элемент 4, закрепленныйкрышками 5 и 6. 25 Входной и выходной патрубки по обе стороны уплотнительного элемента сообщены каналом 7, проходное сечение которого выполнено регулируемым при помощи винта 8,При монтаже патрубков трубопроводов с фланцами муфты контакт поверхностей выходного патрубка и уплотнительного элемента обеспечивается рабочим перепадом давления накорпусе муфты до...

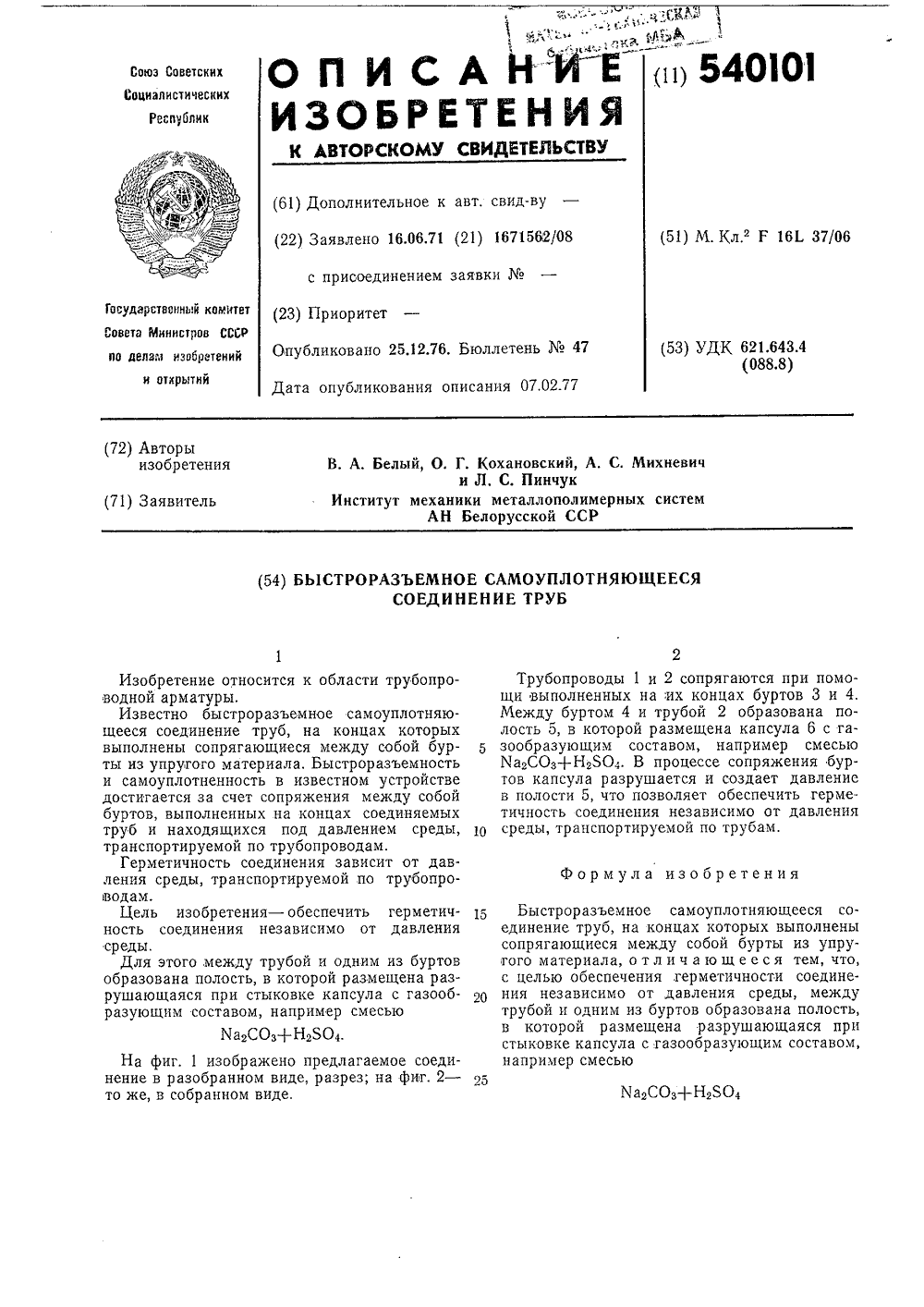

Номер патента: 540101

Опубликовано: 25.12.1976

Авторы: Белый, Кохановский, Михневич, Пинчук

МПК: F16L 37/06

Метки: быстроразъемное, самоуплотняющееся, соединение, труб

...ееся сотполнены из упрутем, что, соединемежду полость, аяся при составом,сам оуплотняющ концах которых в жду собой бурты личающееся я герметичности давления средь буртов образована щена разрушающ газообразующимизобретения в обеспечить единения независимо от ДагСОз+Нг 504 Изобретение относится к оводной арматуры,Известно быстроразъемное самоуплотняющееся соединение труб, на концах которых выполнены сопрягающиеся между собой бур ты из упругого материала. Быстроразъемность и самоуплотненность в известном устройстве достигается за счет сопряжения между собой буртов, выполненных на концах соединяемых труб и находящихся под давлением среды, 10 транспортируемой по трубопроводам.Герметичность соединения зависит от давления среды,...

Номер патента: 542888

Опубликовано: 15.01.1977

Автор: Гиндуллин

МПК: F16L 37/06

Метки: быстроразъемное, соединение, трубопроводов

...соединение длинных и больших трубопроводов, 25нс гарантирует герметичности соединения примногократном использовании и требует завинчивания одного трубопровода в другой с натягом.Целью изооретсния является обеспечение 30плотности соединения за счет взаимного прижатия поверхностен давлением транспортируемой среды.Для этого в предлагаемом соединении обхватываемый трубопровод выполнен из эластичного материала и вставлен в обхватывающий без натяга,На фпг. 1 изображено предлагаемое соединение, общий впд; на фиг. 2 - часть соединения с рифлениямп.Соединение состоит из эластичного трубопровода 1, вставленного без натяга в жесткий труоопровод 2, на внутренней поверхности которого выполнены рифления 3.Соединение осуществляется следующим...

Номер патента: 642566

Опубликовано: 15.01.1979

Автор: Черномаз

МПК: F16L 37/06

Метки: соединение, трубопроводов

...муфты-шелевой переходный участок, установленный в зти карманы. 2На чертеже представлено описываемое соединение трубопроводовн разрез.Соединение состоит из трубы 1 итрубы 2, торцовые стенки 3 которыхобразуют зазор 4 и внутренний коль цевой паз 5 под установленную в немупругую кольцевую муфту 6. На торцовых стенках выполнены расширенныево внутрь карманы 7, на наружной сторэне 8 упругой муфты - щелевой пере В .хэдный участок 9, установленный в зтикарманы, а снаружи зазор заполнен герметиком 10. Соединение трубопроводов осуществляется следующим образом.Перед соединением трубы 1 и 2 производят установку упругой кольцевой муфты 6 во внутренний кольцевой паз 5, а,щелевой переходный участок 9 размещают в зазоре 4 и в расширенных карманах...

Номер патента: 806974

Опубликовано: 23.02.1981

Авторы: Назаров, Соломатин

МПК: F16L 37/06

Метки: быстроразъемное, сверхвысоковакуум-hoe

...выполненным в виде штока 10, к нижней части которого приварен сильфон 11, Верхний койец силь- фона 11 приварен к фланцу 12, на котором закреплена втулка 13, обеспечивающая направление для штока 10, на верхнем конце которого укреплен кронштейн 14, связанный с. механизмом подьема.фланец 12 герметизирует фланец 15 наружного колпака 16. Наружный колпак соединен герметично с верхним фланцем 17, снабженным проточкой для уплотнителя 18, выполненным из органического материала.Устройство работает следующим образом,С помощью подъемного механизма,связанного с кронштейном 4, наружный кол - пак 16 и внутренний колпак 8 опускаются до соприкосновения верхнего фланца 17 с нижним фланцем 1. При этом нижняя часть герметизируюшего экрана 6 находится...

Номер патента: 838265

Опубликовано: 15.06.1981

Авторы: Абрамов, Луппо, Орлов

МПК: F16L 37/06

Метки: быстроразъемное, гибкихтрубопроводов, соединение

...фиг. 1 показано устройство в свободномсостоянии, общий внд; на фиг. 2 - то же,после плотного прижатия трубопроводов к бурам проставки, общий вид.Быстросъемное соединение состоит иэ концов стыкуемых гибких трубопроводов 1, одетых на соединительную проставку 2, имеющую в средней части кольцевой бурт с гладкими поверхностями, причем трубопроводы заканчиваются фланцами, имеющими кольцевые воротниковые приливы 3 с углублениями а и б в местах взаимодействия с кольцевой проставкой.Соединение гибких трубопроводов производится следующим образом. На соединительную проставку 2, предварительно смочив поверхности, одеваются концы гибких трубопроводов и плотно прижимаются своими воротниковыми кольцевыми приливами к поверхностям соединительной...

Номер патента: 1105717

Опубликовано: 30.07.1984

Авторы: Козлов, Родькин

МПК: F16L 37/06

Метки: муфта, самоуплотняющаяся, соединения, трубопроводов

...соединение является неразьемным. Кроме того, с помощью такой муфты можно соединять только металлические трубопроводы. 20Наиболее близкой к предлагаемой является самоуплотняющаяся муфта для соединения трубопроводов с помощью эластичной камеры, расположенной внутри металлического корпуса муфты, 25 охватывающая концы соединяемых труб, вставленных в отверстие муфты 1 21.Плотность соединения достигается за счет частичного заполнения камеры легкокипящей жидкостью, например фрионом, Данная муфта может использоваться при низких температурах и соединять трубы из различных материалов.ОднакО известная муфта не обеспечивает работу соединения в области35 криогенных температур и теплоизоляции труб в зоне соединения.Цель изобретения - обеспечение...

Номер патента: 1536149

Опубликовано: 15.01.1990

Авторы: Бондарь, Бурцев, Уткин, Чернов

МПК: F16L 37/06

Метки: соединение, трубопроводов

...при подаче давления от магистрали управления с установленными на ней вентилями 5 и 6.К разъему 1 герметично присоединяется разъем 7 с установленным в нем седлом 8, к которому герметично прижимается с помощью пружины 9 тарель 10. Во фланцевой части разъема 7 выполнены каналы, соединяющие внут реннюю полость, ограниченную фланцами разъемов 1 и 7 седлами 2,8, тарелями 4,10, с магистралью подачи нейтрализующего раствора с установленным на нем вентилем 11. На магистрали дренажа имеется вентиль 12.Соединение работает следующим образом.Для обеспечения движения потока жидкости в направлении стрелки А после соединения разъемов 1 и 7 открывают вентиль 5 и подают давление на поршень тарели 4, перемещая ее влево и открывая проходное сечение разъема...

Номер патента: 1560884

Опубликовано: 30.04.1990

Авторы: Муха, Тебякин

МПК: F16L 37/06

Метки: пневматический, разъем

...Тираж 565 Заказ 968 ЩНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г, Ужгород ул. Гагарина, 101 Изобретение относится к области машиностроения, касается быстроразъемнх соединений пневмолиний и может быть использовано в устройствах пнев 5 мдавтоматики и в учебно-лабораторных стендах,Целью изобретения является повышение быстродействия соединения. На фиг, 1 изображен пневматический разъем в разрезе; на Фиг2 - сечение А-А на фиг. 1.Корпус 1 представляет собой приемную часть пневматического разъема. В качестве передающей частиразъема иСпользована подводящая трубка 2. С 1 опорный механизм для предотвращения сморазъединения частей...

Номер патента: 1569506

Опубликовано: 07.06.1990

Авторы: Гончаренко, Другомиров, Муха

МПК: F16L 37/06

Метки: пневматический, разъем

...поступает воздух и образуется полость с давлением Р . При подаче давления в линии, коммутируемые пневморазъеМом, между поверхностью расточки корпуса 1 и эластичным элементом 2 обра О зуется полость с давлением Р, а с наружных и внутренних сторон эластичйого элемента 2 создается перепад давлений Р=Р-Р . Возникающие при этом силы сжимают эластичный элемент 2, прижимая его к поверхности подвижной трубки 7, в результате чего обеспечивается надежная герметизация соединения, а возникающие при этом силы трения предотвращают выброс трубки 7.Кольцо жесткости. разграничивает зону давления Р в приемной части корпуса 1 с зоной атмосферного давления Р между трубкой 7 и эластичным элементом.На поверхности подводящей трубки 7 может быть создан...

Номер патента: 1707412

Опубликовано: 23.01.1992

Авторы: Другомиров, Муха, Тебякин, Шеповалов

МПК: F16L 37/06

Метки: пневматический, разъем

...элемента 2 с внутренней стороны выполнено кольцо 4 жсстко, Нэ другом конОе эластичный элемент 2 выполнен с утолщением и конической головкой 5 на торце. Нз конической головке "., выполнены сквозные 11 оперсчные каналы б подвода зтмос- фЕРНОГО ВГ 2 ЗДУХЗ. В Кэчсетэс ПЕРЕДЗЮЩЕй части рзгл сма используют подводящую трубку 7, При работ;, вставляют трубку 7 в отверст 1 с эл ест очного злсм .нта 2 до ее уиора в проточку корпуса 1. П 2 И этом образуется полость, ог;2 лни конная кольцом 4 жесткости л кольоевым зазором между подводящсл трубкой 7 и эластичным элементом 2 по всей сго длине. В эту полость через каналы Ь поступает воздух с давлением Рати, При подз 1 е давления в линии, кгзнтролируемыс пнсвморэзьемом, между г 1 овсрхностью...

Номер патента: 1818429

Опубликовано: 30.05.1993

Авторы: Копаев, Михайлов

МПК: E04B 1/343, F16L 37/06

Метки: соединение, цилиндрических, элементов

...Изобретение относится к средствам гермосоединения трубчатых элементов и может быть использовано при монтаже, например, быстрораэворачиваемых модульных комплексов в экстремальных климатических и геофизических условиях.Целью изобретения является снижение трудоемкости монтажа при соединении крупногабаритных модулей и повышение качества герметизации соединения расположенных под углом стыкуемых модулей.На чертеже представлена схема соединения цилиндрических элементов.Соединение состоит из стыковочного кожуха 1 и цилиндрических элементов 2 и 3, кожух имеет торообразную с наполнителем камеру 4 с гофрированной поверхностью, выполненную из двух частей, а каждый ци линдрический элемент имеет свою торообразную с наполнителем камеру 5 и 6 с...

Номер патента: 1345737

Опубликовано: 27.10.2004

Авторы: Богомаз, Фортинов, Хрущев

МПК: F16L 37/06

Метки: воздуховод

Воздуховод, содержащий эластичную оболочку, соединенную на концах с входным и выходным жесткими цилиндрическими патрубками, отличающийся тем, что, с целью повышения удобства в эксплуатации при подаче сжатого воздуха, выходной цилиндрический патрубок выполнен со сквозными продольными пазами на участке, заключенном в оболочке, при этом пазы расположены в шахматном порядке с образованием перемычек, к которым прикреплена эластичная оболочка.
