Соединение труб и фитингов из термопластов

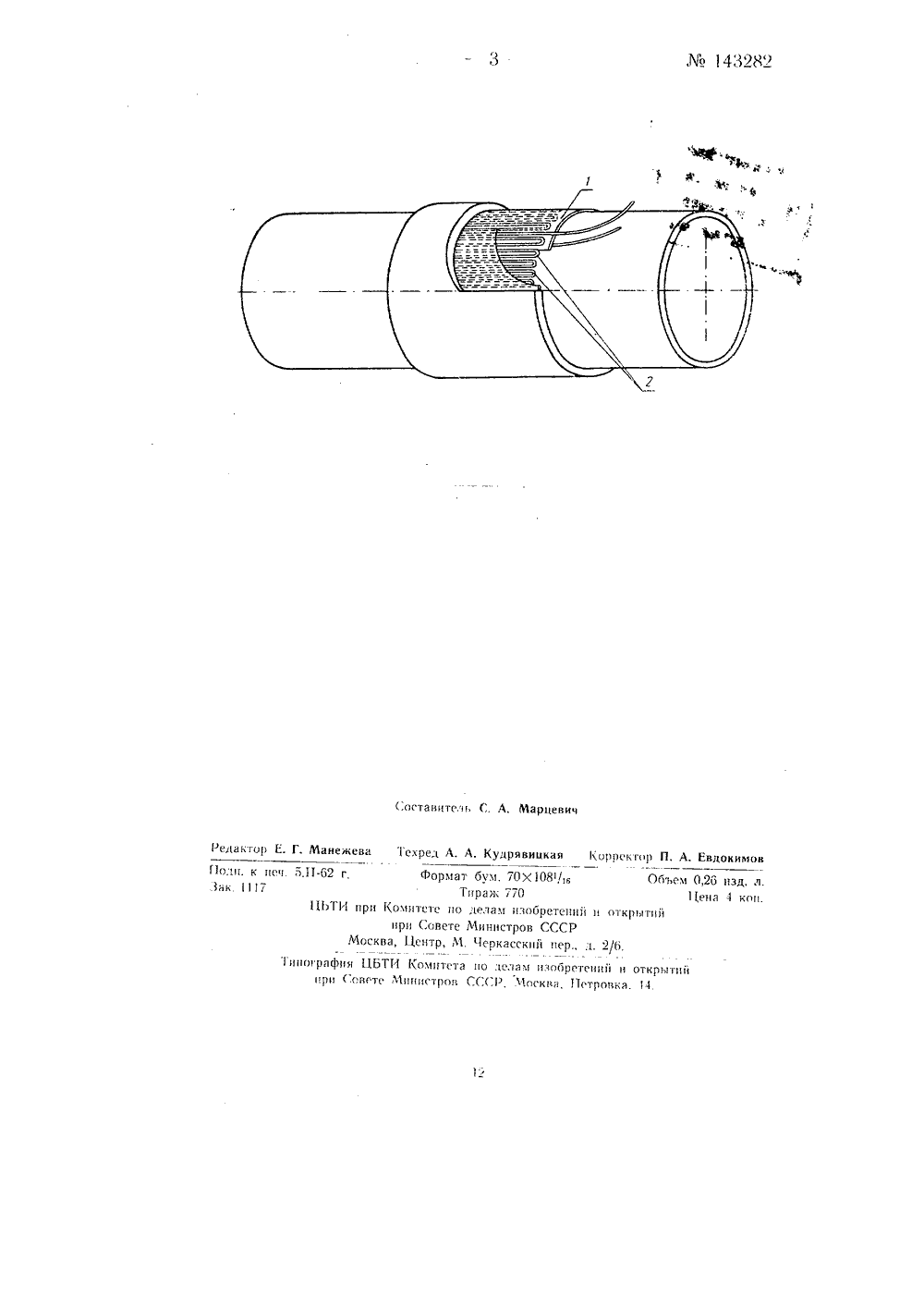

Класс 47, 6-,АНИЕ ИЗОБРЕТЕНИЯ И АВТОРСКОМУ СНИДЕТЕЛЬС одесна груп(га Л 6 04 нокоти. В. Ехлаков ОЕДИНЕНИЕ ТРУБ И фИТИНГОВ ИЗ ТЕРМОПЛАСТ:Заявлено 23 февраля 96 г. ва698757/25 ви открытий нри Совете Минисо,елач наойретениЭ омитет в з а Н ннликвано в кллетен йннрете ем свар- элемент з термоический струбом Известны соединения труб и фпингов из термопластов нут ки их нагревательными элементами, в которых соединительныйвыполнен в виде кольца (например, литьем под давлением) и пластического материала, внутри которого расположен электр нагревательный элемент, установленный между трубой и ра фити ига.Предложенное соединение труб и фитингов из термопластов имеет соединительную деталь в виде ленты, снабженной внутренней нагревательной спиралью из проволоки в эмалевой изоляции. Спираль расположена в продольном направлении зигзагообразно.По сравнению с ранее известными применение предложенного соединения труб и фитингов из термопластов позволит расширить диапазон размеров соединяемых с его помощью труб и унифицировать их соединения.На чертеже схематически изображено предложенное соединение труб и фитингов из термопластовПредлагается в качестве соединительной детали применять плоскую, гибкую термопластическую ленту 1 в виде бесконечной ленты, снабхсенную внутренней нагревательной спиралью 2. Для увеличения гибкости этой ленты 1 в продольном направлении спираль укладывается зигзагообразно. Во избежание короткого замыкания между витками спирали должна применяться проволока в эмалевой изоляции.Процесс получения такой ленты с нагревательным элементом легко механизируется, ее можно изготовлять как на заводе, выпускающем фитинги, так и в трубозаготовительных мастерских, При применении в качестве нагревательного элемента медной проволоки толщина спирали может быть доведена до 0,1 мм, а толщина ленты - до 0,2 мм. Ширина ленты не должна превышать глубины раструба фитинга.43282 )Лента "с снабженная нагревательным элементом, устанавливается между концом,:свйривуМой трубы и раструбом фитинга. При этом от ленты отрезается цслоска такой длины, чтобы ее концы перекрывали" ъФдруг друга на 2 - д мм. Зачтем к концам спирали подключается источник электротока иликединеие вносится в индукционное, поле. При разогре спирали нрэиекедиФ расплавление пленки ленты и одновременное поверхностное оплавление свариваемой трубы и раструба фитинга по месту раструбного стыка. Лента, является присадочным материалом, связывающим воедино свариваемые детали,При отсутствии фитингов для соединения труб могут быть использованы отрезки труб большего диаметра. Длина патрубка принимается равной ширине ленты со спиралью. Соединяемые трубы стыкуются, сверху них наматывается внахлестку лента и затем надвигается патрубок так, чтобы его середина находилась на месте стыка. При разогреве спирали происходит одновременное соединение патрубка с обоими концами труб. Удооно применять такой вид соединения для ремонта трубопроводов.Для соединения термопластических труб при помощи лент с нагревательными элементами могут быть применены раструбные фитинги, предназначенные для сваривания контактным нагревом или склеивания. Благодаря незначитсльной толщине ленты дополнительная обработка концов труб и фитингов не требуется. При этом концы соединяемых труб с заходной фаской могут быть вдвинуты в фитинг с установленной в нем лентой со спиралью даже с некоторым натягом, поскольку трубы и фитинги из термопластов обладают эластичностью и конструкция нагревательного элемента допускает увеличение длины ленты за счет небольшого расхождения витков спирали. При значительных зазорах между трубой и раструбом фитинга лента может быть намотана на кояец трубы в 2 - 3 слояПредложенное соединение представляет интерес для промышленносчи и может найти применение при монтаже и ремонте пластмассовых трубопроводов.11 редмет изобретенияСоединение труб и фитингов из термопластов путем сварки их нагревательными элементами, в которых соединительная деталь выполнена из термопластического материала, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона размеров соединяемых труб и унификации соединения, соединительная деталь выполнена в виде ленты, снабженной внутренней, расположенной в продольном направлении зигзагообразно нагревательной спиралью, выполненной из проволоки в эмалевой изоляции.сч. 5.11-6 изд, сн 4 кон. ак 111 ЦЬ при Комитет нри Со Москва, Центткрыт11 Е. Г. Манежева Тсхред я ЦЬТИ Ь",ом Совете Микис А. А. Кудрявицкая Коррскмат бум. 70 Х 108/6Тираж 770но делам изобретений и отк 1те Министров СССРМ. Черкасскии нер., и, 2/6. ета но ислам нзоорстенпй и ов СССР, Москва, П тровка ор П. А. Евдокимов
