Устройство для срезания деревьев

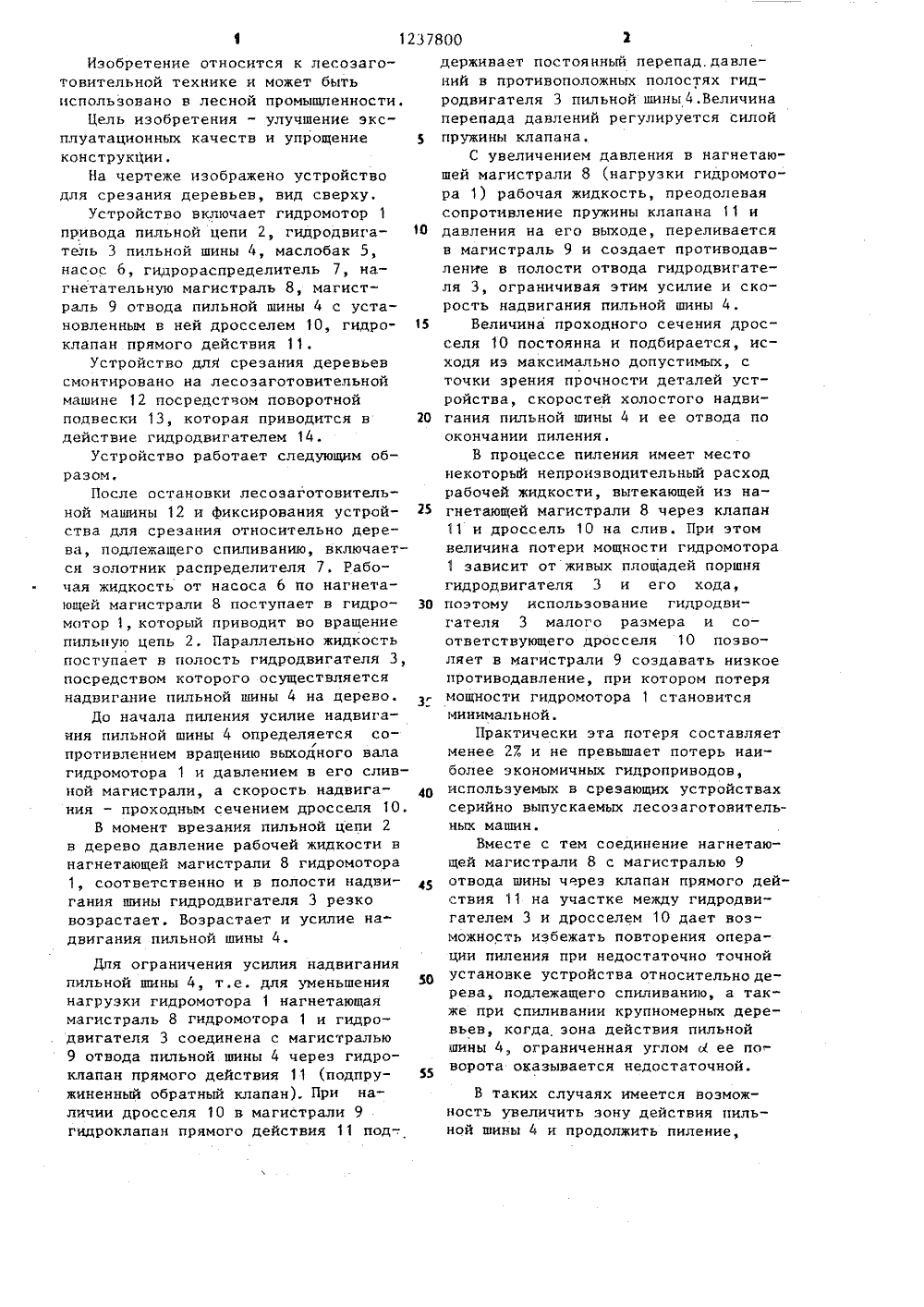

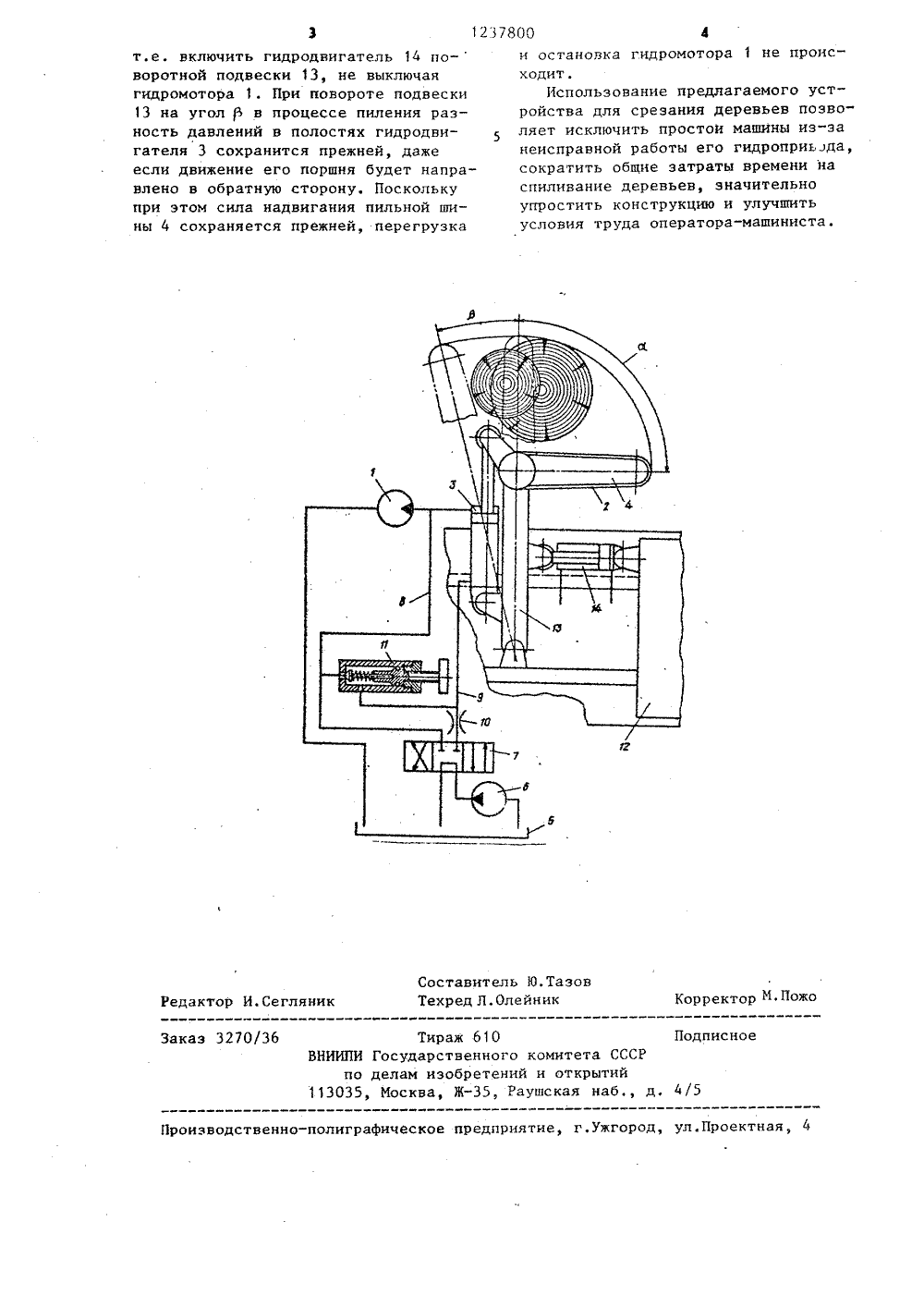

,1237800 51) 4 Е 15 В 11/2 С 2 СРЕЗАНИЯ помощью лесоэагот а Трудовогоо-исследоваее пильнуюродвигатель структорскии В 202(71) Центральный орденКрасного Знамени научительский и проектно-конинститут механизации и энергетиклесной промышленности(56) Авторское свидетельство СССУ 290743, кл. А 01 С 23/08, 1969Авторское свидетельство СССР642, кл. А 01 С 23/08, 1966(54)(57) УСТРОЙСТВО ДЛЯ ДЕРЕВЬЕВ, установленн поворотной подвески н тельной машине и вклю шину с пильной цепью,подачи пильнои шины, гидромотор привода пильной цепи, имеющие общуюнагнетающую магистраль, и установленное в магистрали отвода шины дрос-.сельное устройство, о т л и ч а ю -щ е е с я тем, что, с целью улучшения эксплуатационных качеств и упрощения конструкции, нагнетающая магистраль соединена с магистральюотвода шины через предохранительныйклапан прямого действия на участкемежду дроссельным устройством и гидродвигателем, Изобретение относится к лесозаготовительной технике и может бытьиспользовано в лесной промышленности.Цель изобретения - улучшение экс"плуатационных качеств и упрощениеконструкции,На чертеже изображено устройстводля срезания деревьев, вид сверху.Устройство включает гидромотор 1привода пильной цепи 2, гидродвига. -тель 3 пильной шины 4, маслобак 5,насос б, гидрораспределитель 7, на. -гнетательную магистраль 8, магистраль 9 отвода пильной шины 4 с установленным в ней дросселем 10, гидроклапан прямого действия 11.Устройство для срезания деревьевсмонтировано на лесозаготовительноймашине 12 посредстчом поворотнойподвески 13, которая приводится вдействие гидродвигателем 14.Устройство работает следующим образом.После остановки лесозаготовительной машины 12 и фиксирования устройства для срезания относительно дерева, подлежащего спиливанию, включается золотник распределителя 7. Рабочая жидкость от насоса б по нагнетающей магистрали 8 поступает в гидромотор 1,который приводит во вращениепильную цепь 2, Параллельно жидкостьпоступает в полость гидродвигателя 3,посредством которого осуществляетсянадвигание пильной шины 4 на дерево.До начала пиления усилие надвигаиия пильной шины 4 определяется соlпротивлением вращению выходного валагидромотора 1 и давлением в его сливной магистрали, а скорость надвигания - проходным сечением дросселя 10,В момент врезания пильной цепи 2в дерево давление рабочей жидкости внагнетающей магистрали 8 гидромотора1, соответственно и в полости надвигания шины гидродвигателя 3 резковозрастает. Возрастает и усилие надвигания пильной шины 4.Для ограничения усилия надвигания пильной шины 4, т.е. для уменьшения нагрузки гидромотора 1 нагнетающая магистраль 8 гидромотора 1 и гидро- двигателя 3 соединена с магистралью 9 отвода пильной шины 4 через гидрокпапан прямого действия 11 (подпружиненный обратный клапан) При наличии дросселя 10 в магистрали 9 гидроклапан прямого действия 11 под-, 5 10 15 20 25 30 Зг 40 45 50 55 держивает постоянный перепад,давлений в противоположных полостях гидродвигателя 3 пильной шины 4.Величина перепада давлений регулируется силой пружины клапана.С увеличением давления в нагнетаюшей магистрали 8 (нагрузки гидромотора 1) рабочая жидкость, преодолевая сопротивление пружины клапана 11 н давления на его выходе, переливается в магистраль 9 и создает противодавление в полости отвода гидродвигателя 3, ограничивая этим усилие и скорость надвигания пильной шины 4.Величина проходного сечения дросселя 10 постоянна и подбирается, исходя иэ максимально допустимых, с точки зрения прочности деталей устройства, скоростей холостого надвигания пильной шины 4 и ее отвода по окончании пиления.В процессе пиления имеет место некоторый непроизводительный расход рабочей жидкости, вытекающей из нагнетающей магистрали 8 через клапан 11 и дроссель 10 на слив. При этом величина потери мощности гидромоторазависит от живых площадей поршня гидродвигателя 3 и его хода, поэтому использование гидродвигателя 3 малого размера и соответствующего дросселя 10 позволяет в магистрали 9 создавать низкое противодавление, при котором потеря мощности гидромотора 1 становится минимальной.Практически эта потеря составляет менее Л и не превышает потерь наиболее экономичных гидроприводов, используемых в срезающих устройствах серийно выпускаемых лесозаготовительных машин.Вместе с тем соединение нагнетающей магистрали 8 с магистралью 9 отвода шины через клапан прямого действия 11 на участке между гидродвигателем 3 и дросселем 10 дает возможность избежать повторения операции пиления при недостаточно точнойустановке устройства относительно дерева, подлежащего спиливанию, а также при спиливании крупномерных деревьев, когда эона действия пильной шины 4 ограниченная углом М ее поворота оказывается недостаточной.В таких случаях имеется воэможность увеличить зону действия пильной шины 4 и продолжить пиление,12378 оставитель Ю.Тазовехред Л. Олеиник орректор И Нож едактор И.Сегляни Подписн Тираж 610 осударственного елам изобретени Иосква, Ж, Ра Заказ 3270 комитета ССС и открытий ушская наб., ВНИИПИ по 1130354/5 1 роизводственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 т.е. включить гидродвигатель 14 по-воротной подвески 13, не выключаягидромотора 1. При повороте подвески3 на уголв процессе пиления разность давлений в полостях гидродвигателя 3 сохранится прежней, дажеесли движение его поршня будет направлено в обратную сторону. Посколькупри этом сила надвигания пильной шины 4 сохраняется прежней, перегрузка Оо 4и остановка гидромотора 1 не происходит.Использование предлагаемого устройства для срезания деревьев поэво ляет исключить простои машины из-эа неисправной работы его гидроприьда, сократить общие затраты времени на спиливание деревьев, значительно упростить конструкцию и улучшить условия труда оператора-машиниста.
