Евстигнеев
Сумматор -ичных чисел с контролем
Номер патента: 1134942
Опубликовано: 15.01.1985
Автор: Евстигнеев
МПК: G06F 11/10, G06F 7/72
Метки: ичных, контролем, сумматор, чисел
...единичному входу третьего триггера управления, выход второго элемента И подключен ко входу элемента НЕ, выход которого подключен к первому входу шестого элемента И, второй вход которого подкЛючен к выходу третьего эле- мента задержки, вход которого подключен к выходу второго элементазадержки, третий вход шестого элемента И подключен к единичному выходутретьего триггера управления, нуле-вой выход которого является выходом"Ошибка во всех разрядах" блока, выход шестого элемента И подключен к первому входу четвертого элемента ИЛИ, второй вход которого подключенк первому выходу первого счетчиканомеров разрядов, а выход подключенк единичному входу первого триггерауправления, единичный выход которого подключен к первому входу седьмого элемента...
Способ получения синтетической текстурированной швейной нити
Номер патента: 1124053
Опубликовано: 15.11.1984
Авторы: Бурмина, Евстигнеев, Козлова, Салахутдинова
МПК: D02G 3/46
Метки: нити, синтетической, текстурированной, швейной
...использование ее при пошиве. При использовании комплексных нитей с растяжимостью менее 507, т.е. среднерастяжимьвс, скрученных вместе с коэффициентом крутки более 30, перемотанньпс на перффрированный патрон с плотностью намотки паковки, меньшей на 24-253 плотности початка, получаемая нить имеет пониженные прочность и объемность, увеличенную жесткость и иную структуру (нет спутывания извитков стренг внутри нити) при пониженной производительности труда.При кручении комплексных нитей с растяжимостью менее 507. (среднерастяжим 6 пс), скрученных вместе с коэффици" ентом крутки не,более 30 и нестабилизированнцх, формируется неравномерная растяжимая "нить с высокой стягиваемостью швов и иной структуры (без спутанных извитков стренг внутри...
Устройство для учета рейсов автосамосвалов
Номер патента: 1123041
Опубликовано: 07.11.1984
Авторы: Евстигнеев, Погудин
МПК: G07C 5/08
Метки: автосамосвалов, рейсов, учета
...двух и более самосвалов). 4 ОСложна также настройка акустическогодатчика, так как он может включатьсяпри работе вибратора бункера, изменяется характер шума и от различнойкрупности сырья, от его влажностив разное время года. Цель изобретения - повышение точности устройства.Поставленная цель достигается тем, что в устройство для учета рейсов 5 О автосамосвалов, содержащее на каждом контролируемом объекте блок кодирования, выход которого соединен с входом передатчика, на пункте контроля - приемник, дешифратора и блок ре"55 гистрации, выходы передатчиков контролируемых объектов через каналы радиосвязи соединены с входом приемника пункта контроля, на каждом контролируемом объекте введены датчик давления, датчик положения кузова и элемент...
Литейная высокопрочная сталь
Номер патента: 1122737
Опубликовано: 07.11.1984
Авторы: Александров, Афтандилянц, Бабаскин, Белобородов, Евстигнеев, Купыро, Лапина, Пряхин, Солодянкин, Танкелевич
МПК: C22C 38/24
Метки: высокопрочная, литейная, сталь
...и, как следствие, к повышению усилия, при котором происходит разрушение. Кроме того, при таком содержании алюминия создаются термодинамические условия образования нитридов ванадия, которые растворяются в процессе нагре.ва под термическую обработку, что приводит к повышению уровня свойств стали. Присут. ствие в стали алюминия менее 0,01% ограни. чено тем, что при этом повышается содержание кислорода в стали. Содержание алюминия более 0,029% приводит к увеличению оксид.пъ 1 х включений, а также создает предпосылки к образованию нитридов алюминия, трудноТаблица 1 Содержание элементов, мас. % Плавка С 81 Мп Сг Мо Н й й В Са А Мп РЗМ Ее 1 111 Остальное ЭЭ0,28 0,8 0,4 0,32 0,09 0,012 О, 0,003 0,008 0,20 0,7Э 0,20 0,5 1,2 0,5 0,41 0,08...
Арифметическое устройство по модулю
Номер патента: 1120325
Опубликовано: 23.10.1984
Авторы: Евстигнеев, Евстигнеева
МПК: G06F 7/72
Метки: арифметическое, модулю
...вычитателя, входы которыхсоответственно объединены и являются входами соответственно первогои второго операндов устройства, со 5 держит первый, второй и третий коммувходам третьего модульного сумматора,выход которого подключен к первомуинформационному входу третьего коммутатора, второй информационный вход 45 которого подключен к выходу модульного вычитателя, а выход является выходом младшего ч, -ичного разряда результата арифметического устройства,первый и второй управляющие входы 50 первого и второго коммутаторов соотвественно объединены, подключены к соответственно к первому и второму входам элемента ИЛИ и являются входами операций умножение" и "Сложение" арифметического устройства, выход элемента ИЛИ подключен к первому...
Сумматор в системе остаточных классов
Номер патента: 1111170
Опубликовано: 30.08.1984
Автор: Евстигнеев
МПК: G06F 11/10
Метки: классов, остаточных, системе, сумматор
...которого соединен с входом блока хранения поправок, выход которого соединен с вторым входом сумматора поправок, группа выходов которого соединена с вторыми группами информационных входов соответствующих мультиплексоров первой группы, а третий вход сумматора поправок и второй вход сумматора нулевизации объединены и подключены к выходу сумматора контрольныхразрядов, выход сумматора нулевизации соединен с вторыми входами элементовИ-НЕ группы, первые и вторыевходы элементов И п групп соединенысоответственно с выходами сумм сумматоров рабочих разрядов группы,На фиг.1 представлена схема сумматора в системе остаточных классов;на фиг.2 - схема входного регистраконтрольных разрядов, на фиг.3схема группы элементов И-НЕ; нафиг,4 - схема блока...
Радиоэлектронный блок
Номер патента: 1109966
Опубликовано: 23.08.1984
Авторы: Евстигнеев, Крейнович, Лепихина, Москаленко, Шмидт, Шпиллер
МПК: H05K 5/00
Метки: блок, радиоэлектронный
...изобретения - повышение надежности в работе в условиях динамических нагрузок.45Поставленная цель достигаетсятем, что в радиоэлектронном блоке,содержащем корпус, установленныев нем печатные платы, на которых закреплены своими основаниями опорныештыри с размещенными на них демпфирующими узлами, каждый из которых:выполнен в виде стакана, в осевомотверстия которого установлена разъемная фрикционная втулка, закрепленная на опорном штыре посредствомпружинного кольца с возможностьюосевого перемещения, каждый демпфирующий узел снабжен шайбой, закрепленной на конце опорного штыряпечатной платы, и пружинами растя"жения, соосно установленными на опорном штыре и размещенными между противоположными торцами стакана и торцами соответственно шайбы и...
Устройство электромагнитного контроля электропроводящих материалов и изделий
Номер патента: 1109626
Опубликовано: 23.08.1984
Авторы: Буров, Вострикова, Дмитриев, Евстигнеев, Кагырин, Меркулова, Орлов
МПК: G01N 27/90
Метки: электромагнитного, электропроводящих
...подключены соответственно к прямому и инверсному выходам генератора, Й -входы объединены и подключены к инверсному выходу первого Р -триггера, а прямой и инверсный выходы первого триггера подключены к входу усилителя мощности, двух переменных резисторов, подклю 55ченных к прямому и инверсному выходам соответствующего триггера, и трех последовательных КС-цепочек,включенных соответственно меящу средними выводами резистороявыходом электромагнитного преобразователя и входом избирательного усилителя, а фазовращатель выполнен в виде соединенных последовательно первого формирователя, подключенного к генератору, разрядной цепи, компаратора и третьего Р-триггера, включенного в счетном режиме, выходы которого подключены к синхронному детектору,...
Устройство для вакуумирования пресс-формы литья под давлением
Номер патента: 1109251
Опубликовано: 23.08.1984
Авторы: Аверин, Евстигнеев, Потапов, Сидоров
МПК: B22D 17/14
Метки: вакуумирования, давлением, литья, пресс-формы
...На чертеже показано устройстВО для Вакуумирования пресс-формы литья поп давлением, в разрезе.Устройство содержит пресс-Форму,остоящую из подвижной 1 и неподвижной 2 полуформ, камеру 3 прессования. цилиндр 4 прессования с прессующим поршнем 5. Вакуум-блок устройства установлен на неподвижной полуформе 2 и состоит из цилинпра 6 вакуумирования с поршнем 7 и крышкой 8, привода 9 с поршнем 10, жестко связанным штоком 11 с поршнем 7 цилиндра 6 вакуумирования Вакуумная полость 12 цилиндра 6 вакуумирования соединена газоотводящим каналом 13 с рабочей полостью 14 пресс в фор и через ооратный пкевмоклапан 15, установленный на крышке 8 - с атмосферой. Ползун 16, имеющий кулачок 17 с регулируемым положением, располагается в направляющих 18,...
Устройство для умножения одноразрядных -ичных чисел в системе остаточных классов
Номер патента: 1100619
Опубликовано: 30.06.1984
Авторы: Белова, Евстигнеев, Новожилов, Сведе-Швец
МПК: G06F 7/49
Метки: ичных, классов, одноразрядных, остаточных, системе, умножения, чисел
...элемента НЕ которого соединен с выходом признака четности числа пер вого блока деления на константу, с вторым входом первого элемента И и первым входом третьего элемента И 4блока управления коррекЦией, второй вход третьего элемента И которого соединен с выходом первого элемента НЕ, выход второго элемента НЕ соединен с вторым входом второго элемента И блока управления коррекцией, разрядные выходы первого сумматора по модулю ц соединены с входами третьего блока умножения на константу, разрядные выходы которого соединены соответственно с вторыми входами элементов И третьей группы, выходы которых соединены соответственно с первыми входами элементов ИЛИ группы, вторые входы которых соединены соответственно с выходами элементов И первой...
Глушитель шума
Номер патента: 1090901
Опубликовано: 07.05.1984
Авторы: Бакулин, Гаряев, Евстигнеев, Ненахов
МПК: F01N 1/08
...на фиг. 4разрез В-В на фиг. 1.Глушитель состоит из корпуса 1с внутренними сплошными лопастями 2,подвижного цилиндра 3 с горизонтальными сплошными лопастями 4, подвижной вставки 5 с наружными и внутренними сплошными лопастями б, сменныхгрузов 7 и 8.Устройство работает следующимобразом, шения шума.Наиболее близким к изобретению по технической сущности и дастигае 20 мому результату является глушитель шума, содержащий корпус с внутренними лопастями и размещенный в нем подвижный в осевом направлении ципиндр с наружными лопастями 3 .1.25Недостаток известного глушителя - значительное сопротивление выхлопу на всех режимах работы насоса.Цель изобретения - повышение эффективности шумаглушения и снижение сопротивления глушителя Вьклапу...
Способ следящего управления приводами измерительных роботов
Номер патента: 1089390
Опубликовано: 30.04.1984
Авторы: Евстигнеев, Колискор, Модестов
МПК: G01B 5/008
Метки: измерительных, приводами, роботов, следящего
...точки контура и на основанииданных о координатах точек, измеренных в текущем и предыдущем циклахизмерения, определяют дополнительнуюкорректирующую скорость по нормалигде йко - расстояние по нормалимежду точкой с координатами Х+Чш; +Чу 1 ши эквидистантной к гладкойнепрерывной линии, проведенной через. и точек контура, полученных в текущем и предыдущем циклахизмерения,Ч ,Ч, - значения координатных скоростей без корректирующейпопРавки У 1 дп,Ф - частота циклов измерения;)(, У - текущие координаты чувствительного элемента.На фиг 1 представлена схема чувствительного элемента, реализующегоспособ; на фиг.2 - схема, поясняющаяспособ,Чувствительный элемент может быть выполнен в виде датчика 1 линейных перемещений контактного или...

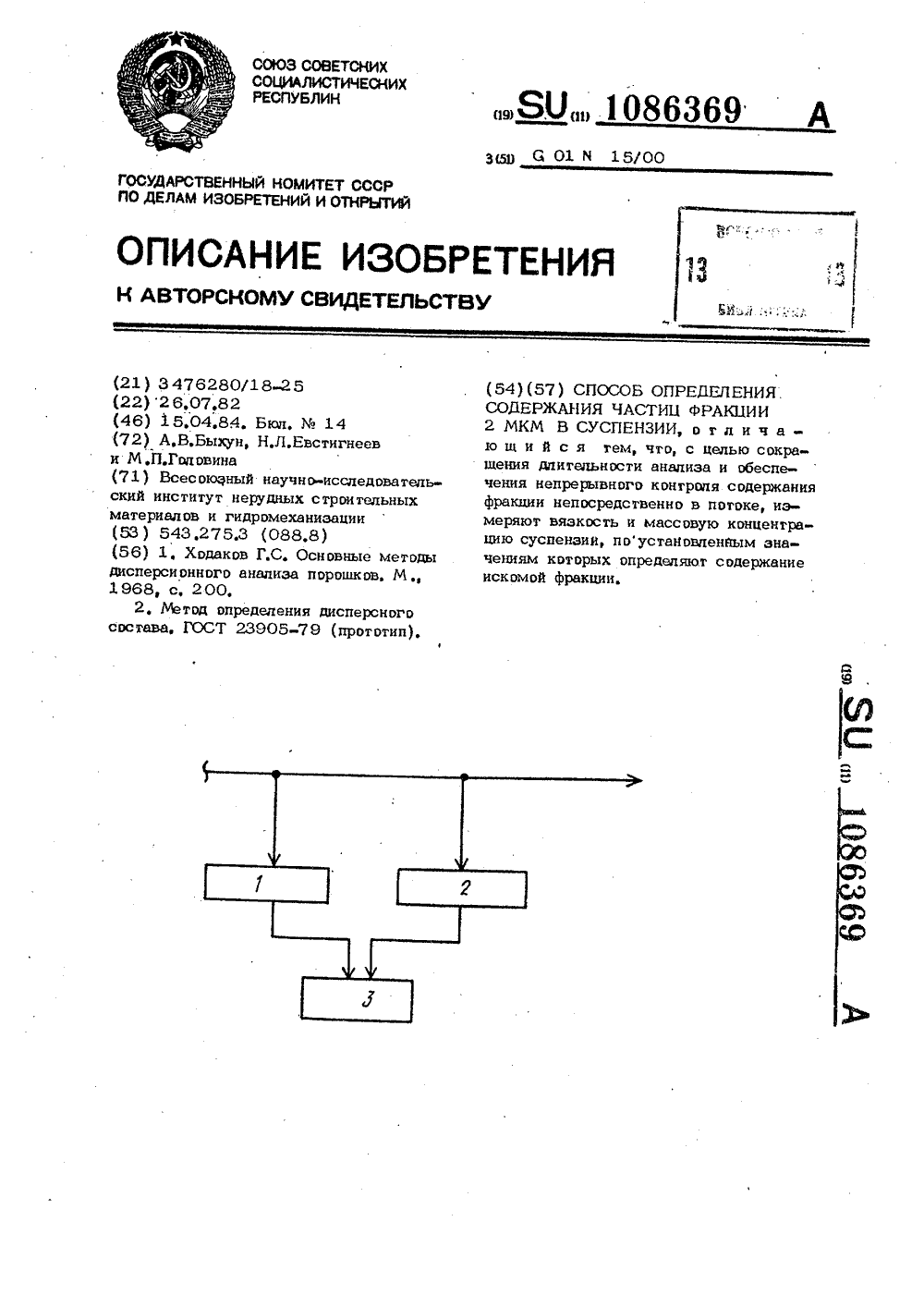

Способ определения содержания частиц фракции-2 мкм в суспензии
Номер патента: 1086369
Опубликовано: 15.04.1984
Авторы: Быхун, Головина, Евстигнеев
МПК: G01N 15/00
Метки: мкм, содержания, суспензии, фракции-2, частиц
...анализа занимает6-8 ч.Цель изобретения - сокрашениедпительности анализа и обеспечениенепрерывного контроля содержания фракций непосредственно в потоке суспензии,Указанная цель достигается тем, чтосогласно способу определения содержаниячастиц фракции 2 мкм в суспензии измеряют вязкость и массовую концентрацию суспензии, по устанощенным значениям которых определяют содержаниеискомой фракции.Содержание искомой фракции опредепяют по эмпирической зависимости вида1 =(Сс), (1)где 3 - концентрация частиц фракции2 мкм в суспензии %,На чертеже изображена принципиальная схема осуществления способа.Сигналы, пропорциональные значениямконцентрации и вязкости от соответствующих датчиков 1 и 2 поступают на входвычислительного устройства 3,...
Устройство для термомеханической обработки
Номер патента: 1076463
Опубликовано: 28.02.1984
Авторы: Белошапко, Гуляев, Евстигнеев, Козинец, Кравцов, Соломадина, Статников, Янковский
МПК: C21D 1/02
Метки: термомеханической
...конической рабочей части оправки. Отсутствие интенсивного охлаждения этой части приводит к повышенному ее износу, что значительно снижает эксплуатационную стойкость оправки.Цель изобретения - повышение качества обработки изделий с одновременным повышением надежности устройстваПоставленная цель достигается тем, что в устройстве для термомеханической обработке, содержащем конусную оправку с каналом и соплами в ней для охлаждающей жидкости и справочный стержень-спрейер с соплами, канал в вершине оправки выполнен тупиковым, а сопла оправки ориентированы к ее основанию.На чертеже представлено устройство для термомеханической обработки длинномерных изделий.Устройство включает оправочный стержень-спрейер 1 с соплами 2 и установленной на...
Устройство для защиты рекуператоров промышленных печей при аварийном прекращении подачи воздуха
Номер патента: 1062473
Опубликовано: 23.12.1983
Авторы: Волков, Евстигнеев, Лашенков, Тюрин, Шопшин
МПК: F23L 15/04
Метки: аварийном, воздуха, защиты, печей, подачи, прекращении, промышленных, рекуператоров
...с упомянутым датчиком давления и инжектора, рабочее сопло которого подключено к трубопроводу охлаждающей среды, а приемная камера и диффузор - к воздуховоду, соответственно перед и после обратного клапана по ходу про(тока, приемная камера эжектора подключена к атмосфере при помощи дополйтельного трубопровода с рбратным клапаном, связанным своей линией управления с датчиком давления65 На чертеже представлена схема описываемого устройства.Устройство содержит установленные в воэдуховоде 1 дорекуператора 2 по ходу потока соответственно датчик 3 давления и обратнщй клапан 4 и подключенный к воздуховоду 1 трубопровод 5 охлажвакщей среды с регулирующим органом б, соединенным линией управления с датчиком 3 давления.Устройство содержит...
Устройство для обнаружения искажений в тексте
Номер патента: 1056198
Опубликовано: 23.11.1983
Авторы: Евстигнеев, Седаков, Тимонин
МПК: G06F 17/21
Метки: искажений, обнаружения, тексте
...начинающегося с симво 11ла 0 , то блоки 3 и 4 выр абатывают на соответствующих выходах 1 9 . 1 ,1 9 , 2 , 1 9 , 3 , 1 9 . 4 и 2 0 . 1 , 2 0 , 2 , 20 . 3 ,20 , 4 единичные сигналы ,Единичные сигналы , поступающие наблок2указывают на выходе 1 9 . 2на огни бку в четвертой позиции , навыходе 1 9 , 3 - на ошибку в пятой позиции , на выходе 1 9 , 4 - на оши бку в .шестой позиции . По единичным си гналам на выходах 20 . 1 и 20 , 2 элементИ Я формирует единичный сигнал , указывающий на ошибку во второй позицииФпо единичным сигналам на выходах 20,3и 20.4 элемент И 9 формирует единйчный сигнал, указывающий на ошибкув третьей позиции, Кроме того, единичный сигнал на выходе 19,1, поступающий на блок 2 через элемент ИЛИ1, также указывает на ошибку...
Устройство для токоподвода к подъемно-транспортному средству
Номер патента: 1055667
Опубликовано: 23.11.1983
Авторы: Евстигнеев, Пейсахович
МПК: B60L 5/36
Метки: подъемно-транспортному, средству, токоподвода
...троллеев, токосъемник, смонти.30рованный на подъемно-транспортном средствеи представляющий собой раму, на которойустановлены прижатые к троллеям контакт.детали, а также по крайней мере одну горизонтальную направляющую для рамы, выполненнуюсо скосами на концах и закрепленную на крон 35штейне, и конечный выключатель, снабженовилкой, основание которой выполнено в видевтулки с вертикальным пазом, вертикальнойнаправляющей и вертикальной осью, закрепленными на основании подъемно. транспортного средства, горизонтальной осью и пружинами,причем рама выполнена с поперечным отверстием, в котором расположена горизонтальная.ось, установленная в рогах вилки, втулка ко.торой надета на вертикальную ось, вертикальная направляющая частично расположена в...
Выхлопное устройство вакуумного насоса
Номер патента: 1048140
Опубликовано: 15.10.1983
Авторы: Бакулин, Гаряев, Евстигнеев
МПК: F01N 3/04
Метки: вакуумного, выхлопное, насоса
...перфорированный экран, соединенный с входным патрубком, клапан, датчик давления в емкости, подключенный к входному патрубку, связанный с приводом клапана, устройство дополнительно содержит источник управляющего давления, входной патрубок выполнен составным, нижняя его часть установлена с возможностью осевого перемещения и с образованием в верхней . части герметичной управляющей полости переменного объема, которая соединена через клапан с источником управляющего давления.На чертеже показана схема предлагаемого выхлопного устройства вакуумного насоса. 2Устройство содержит частично заполненный жидкостью корпус 1, входной неподвижный патрубок 2, переходящий во входной подвижный патрубок 3, оканчивающийся перфорированным экраном 4,...
Стабилизатор напряжения с самозащитой
Номер патента: 1046751
Опубликовано: 07.10.1983
Авторы: Варш, Евстигнеев, Таткин
МПК: G05F 1/58
Метки: самозащитой, стабилизатор
...КПД и надежности стабилизатора.Поставленная цель достигается тем, что в стабилизаторе напряжения с самозащитой, содержащем последовательный транзисторный регулирующий элемент; включенный в силовую шину, управляющий вход которого через первый резистор подключен к коллектору транзистора усилительного каскада, подключенного входом через второй резистор к выходу усилителя обратной связи с входными цепями, подключенными к выходным клеммам стабилизатора, и генератор запуска, последний вы751 3 1046 полнен на двух транзисторах разного типа проводимости, при этом база первого транзистора подключена к одному выводу времязадающего конденсатора и к средней точке резистивного делителя напряжения, включенного между входными клеммами стабилизатора, а...
Многоярусный полочный осветлитель со взвешенным слоем осадка
Номер патента: 1041520
Опубликовано: 15.09.1983
Авторы: Гляденова, Евстигнеев, Николаев, Романов, Шебеченко
МПК: C02F 1/00
Метки: взвешенным, многоярусный, осадка, осветлитель, полочный, слоем
...концентрация получаемого шлама, возвращаемого в технологический процесс, приводит к увеличению объема очищаемой воды,Цель изобретения - повышение производительности осветлителя и эффективности осветления, а также снижение металлоемкости конструкции,Цель достигается тем, что многоярусный полочный осветлитель со вэвешенным слоем осадка, содержащий корпус с коническим и промежуточными днищами, воэдухоотделитель, распределительное устройство, расположенное между промежуточными дырчатым и герметичным днищами,. кольцевойсборный желоб, шламоотводящие трубыи шламоуплотнительную камеру, снабжен осадительными полочными элемен-.тами, расположенными в шламоуплотнительной камере, и распределителем шлама, установленным в вершине конической части...
Устройство для защиты рекуператоров промышленных печей при аварийном прекращении подачи воздуха
Номер патента: 1038796
Опубликовано: 30.08.1983
Авторы: Волков, Евстигнеев, Лашенков, Тюрин, Шопшин
МПК: F28D 21/00
Метки: аварийном, воздуха, защиты, печей, подачи, прекращении, промышленных, рекуператоров
...датчика 3 давпри аварийном прекращении подачи ления открывается регулирующий орвоздуха. ган 6 на трубопроводе 5. ОхлаждаюНаиболее близким является уст- щая среда, например водяной пар,ройство для защиты рекуператоров по трубопроводу 5 поступает в рабопромьзаленных печей при аварийном чее сопло 8 инжектора 7, в приемпрекращении подачи воздуха, содержа- ной камере 9 которого создаетсящее установленные в воздухоноде до разрежение, Под его действием черезрекуператора по ходу потока соответ воздухонод 1 в инжектор 7 начинаетственно датчик давления и обратный поступать воздух, который смешиклапан и подключенный к ноэдухово- вается с паром, й эта смесь под давду трубопровод охлаждающей среды с ланием поступает в рекуператор 2,регулирующим...
Устройство для очистки льяльно-балластных вод
Номер патента: 698198
Опубликовано: 15.05.1983
Авторы: Евстигнеев, Карпатович, Пастернак
МПК: B01D 17/02
Метки: вод, льяльно-балластных
...Перегородка 2 45 со стенками корпуса 1 в верхней части образует патрубок 3 подвода очищаемой жидкости, имеющий определенное поперечиое сечение.В верхней части корпуса над патрубком 3 образована замкнутая воздушная камера 4, ограниченная с внутренней стороны корпуса мембраной 5 и с наружной стороны корпуса крышкой б. К упругой мембране 5 прикреплены соединенные между собой коалесцирующие элементы, выполненные в виде горизонтальной пластины 7, Пластины выполнены гофрированными, неравной длины и установлены в потоке очищаемой жидкости. С одной стороны тор цы подвижных пластин 7 разделяют равномерно поперечное сечение патрубка 3 (см. фиг. 1). Пластины 7 соединены между собой элементами крепления 8 и образуют при этом ка налы 9 для прохода...
Устройство для пропорционального дозирования известкового молока
Номер патента: 1016682
Опубликовано: 07.05.1983
Авторы: Бабанский, Вишневая, Евстигнеев, Козырев
МПК: G01F 13/00
Метки: дозирования, известкового, молока, пропорционального
...емкость с реагентом и расходный бачок реа-. гента, установлены два сообщающихся герметичных бачка с гидрозатворами 12;Недостатком этого устройства является невозможность доэирования известкового молока в заданном соотношении с расходом воды иэ-эа наличия застойных зон в гидрозатворах и герметичных бачках, приводящих к уменьшению диаметров их отверстий. подсоединен к всасывающему трубопроводу насоса, при этом прямоточный дозатор и гидрозатвор второго доза- тора, а также дозатор известкового молока и гидрозатвор первого доза- тора соединены между собой воздухопроводами с установленными в них ограничительными расходными диафрагмами.На чертеже приведена принципиальная схема устройства для пропорционального дозирования известкового...
Способ литья вакуумным всасыванием в керамическую газопроницаемую форму и устройство для его осуществления
Номер патента: 996089
Опубликовано: 15.02.1983
Авторы: Евстигнеев, Марширов, Покровский, Стоянов, Тимофеев, Трифонов, Щелкунов
МПК: B22D 18/06
Метки: вакуумным, всасыванием, газопроницаемую, керамическую, литья, форму
...расположенных цилинд,.ров, при этом во внутреннем цилиндре выполнены отверстия по всей еговысоте, а полость между цилиндрамисоединена с системой вакуумирования.На чертеже схематически показанопредлагаемое устройство для литья вакуумным всасыванием, общий вид, раз;,рез.Устройство содержит опорную площадку 1, на которой установлен внешнииИцилиндр 2 и внутренний цилиндр 3. Вверхней части устройстве диск ч опирается на торец цилиндра 2 и надет на цилиндр 3. 8 диск ч вставлена трубка 5, соединенная с системой вакуумирования , форма 6, имеющая закрытый 7 и открытый 8 концы литниковогохода, питатели 9 и формообразующиеполости 30, расположена в устройстве таким образом, что открытый конец 8 центрального литникового ходаформы 6 выступает из...
Способ получения эпоксидной порошковой композиции для покрытий с металлическим блеском
Номер патента: 994529
Опубликовано: 07.02.1983
Авторы: Бурдо, Евстигнеев, Сильченко, Смирнова, Шешуков, Шибалович, Щербакова, Яковлев, Яхненко
МПК: C09D 5/10
Метки: блеском, композиции, металлическим, покрытий, порошковой, эпоксидной
...- 63 мкм 29-34.Менее 63 мкм 35-40П р и и е р 1. В шнековом смесителе гомогенизируют в расплаве компоненты эпоксидной композиции: эпоксидную смолу, димотол, дициандиамид, пигменты, наполнители, поливинилбутираль и винилин, при следующем их соотношении, мас,.%:Эпоксидная смолаЭ - 23 77,0Дициандиамид 1,31Димотол 1,39Поливинилбутираль 30ВинилинДвуокись титана 11,55Окись цинкаСажа 0,16 35Крон лимонныйсвинцовый 0,19Красный железоОкисный пигмент 0,04Аэросил 1,43 40Алюминиеваяпудра 1,0Полученную массу охлаждают и измельчают на ударно-центробежной мельнице до получения порошка следующего гранулометрического состава, мас.%:Размер частиц200 - 160 мкм 11160 - 100 мкм 20100 - 63 мкм 29. Менее 63 мкм 40Затем эпоксидную порошковую композицию...
Кулачковый механизм
Номер патента: 992866
Опубликовано: 30.01.1983
Авторы: Евстигнеев, Крейнович, Шмидт, Шпиллер
МПК: F16H 25/04
Метки: кулачковый, механизм
...друг с другом основнойи дополнительной шестернями, кулачок, жестко связанный с ведомым валом, упругий5 элемент, взаимодействующий с ним палец, иустановленный на дополнительной шестерне исполнительный элемент, о т л и ч а ю щ и йс я тем, что, с целью фиксации времени вра.щения ведущего вала, механизм снабжен установленными на дополнительной шестерне упо.рами,взаимодействующими с концами упругого элемента и исполнительным элементом,направляющими, взаимодействующими с ис.полнительным элементом, фиксатором, жесткосвязанным с основной шестерней и взаимодействующим с исполнительным элементом, изубчатой передачей, связывающей ведущий иведомый валы, дополнительная шестерня установлена на ведомом валу с возможностьювращения относительно...
Порошковая композиция для покрытий
Номер патента: 986912
Опубликовано: 07.01.1983
Авторы: Гурвич, Евстигнеев, Иванов, Коротков, Пясецкая, Смирнова, Сурженко, Шешуков, Шибалович, Яковлев
МПК: C09D 3/58
Метки: композиция, покрытий, порошковая
...О -толуилбигуанида и 3,04 мас. ч. гидрокар. боната натрия.П р и м е р 4. Аналогично примеру З 0 1 готовят композицию, состоящую из 100 мас. ч. ЭП, 3,8 мас. ч. и-толу илбигуанида и 1,52 мас. ч. гидрокар" боната натрия.П р и м е р 5. Аналогично примеру ,1 готовят композицию, состоящую из 100 мас. ч. ЭП, 3;5 мас. ч. фенилбигуанида и 1,40 мас. ч, гидрокарбоната натрия.П р и м е р 6. 100 мас. ч. эпоксидной смолы ЭП (температура размягчения 95 С эпоксидное число 4,й) смешивают 3 ч в лабораторной шаровой мельнице с 3,2 мас.ч. О -толуилбигуанида и 0,32 мас. ч. гидрокарбоната натрия.43 Полученную смесь сплавляют в двухшне 12 4ковом смесителе при 110-120 С, охлаждают и измельчают до частиц размером100 мкм.П р и м е р 7. Аналогично примеру6 готовят...
Установка для приготовления суспензии
Номер патента: 980923
Опубликовано: 15.12.1982
Авторы: Агафонов, Евстигнеев, Кутузов, Лашин, Тимофеев, Чернышов, Чехов
МПК: B22C 5/04
Метки: приготовления, суспензии
...б заключается в равномерном распределении выходящих из отверстий газовых потоков пузырьков )по всей площади емкости.50 Дополнительные отверстйя для выхода газа могут быть выполнены в газоподводящих трубках 5 на высоте 2/3 глубины их погружения в суспензию, считая от верхней стенки перемешивателя 6.Разоподводящие трубки 5 необходи)и для нагнетания газов во внутреннюю полость перемешивателя б. Монтажный узел сочленения газоподводящих трубок 5 и перемешивателя б может быть выполнен в двух вариантах.По первому варианту ( фиг. 2) газо- подводящие трубки 5 жестко прикреплены к верхней стенке,перемешива.теля б, например, сваркой, Это обеспечивает удобство при эксплуатацииустановки при операции слива приготовленной суспензии и...
Термоэлектрическое термостатирующее устройство
Номер патента: 978110
Опубликовано: 30.11.1982
Авторы: Грязнов, Денисов, Евстигнеев, Кузьмина
МПК: G05D 23/19
Метки: термостатирующее, термоэлектрическое
...Е 30 - заданноезначение термо-ЭДС. При этом сигнал, 45 формируемый .генератором 8 пилообразного напряжения, сравнивается на пороговом элементе 5 с постоянным напряжением и относительная длительность сигнала на выходе порогового 30элемента 5 выбирается равной 0 И =0,5.Усилитель б мощности формирует импульсный .ток, протекающий через объектрегулирования.Рассмотрим работу устройства вЯ мЬмент, когда температура термоста- тируемого объема Т отличается от заданной Трд. Сигнал с датчика 1 температуры отличается от сигнала с задатчика 2 температуры,и,следовательно,на фф выходе элемента 3 сравнения имеется сигнал, отличный от нуля. Этот сигнал усиливается усилителем 4 и подается на первый вход порогового элемента 5, На второй вход...
Способ герметизации трубчатых электронагревателей
Номер патента: 972669
Опубликовано: 07.11.1982
Авторы: Быкова, Евстигнеев
МПК: H05B 3/48
Метки: герметизации, трубчатых, электронагревателей
...приводит к снижению его надежностии долговечности, а какого-либо заметного влияния на влагозащитные свойства 10узла герметизации не оказывает.Цель изобретения - повышение влагозащитной способности узлов герметизацииТЭН,Поставленная цель достигается тем,что согласно способу герметизации торцов трубчатых электронагревателей резиноподобными материалами типа "Виксинт",включающему подготовку торцовых полостей, их заполнение герметирующей массой, полимериэацию при температуре 25+10 С в течении одних-двух суток и термическую обработку герметирующего материала, операцию термической обработкигерметируюшего материала проводят в те-0чение 1-8 часов при 220-260 С,Термообработка узлов герметизациив указанном режиме вызывает структурные...
