Номер патента: 647479

Опубликовано: 15.02.1979

Авторы: Дементьев, Хабаров

МПК: F16D 29/00, F16D 9/00

Метки: муфта, предохранительная

...шлицев 11. Вместе с ведущим валом 8 вращается и втулка 9,навинченная на него и прикрепленная винта.ми 19 к торцу 20 полого ведомого вала 10.Наличие ходового сопряжения по ступице 12 дает возможность точнее сцентрировать резьбу ведущего вала 8 Относительнорезьбы втулки 9,Отсоединение генератора от 1 ривода происходит путем вывода гибкого вед гцего вала 1 сцератора 8 йз 1 Ляевой ВТУлкц 1 рце).ДЯНЯ )ЕРТЕЖЕ НЕ ПОЯЗЯНО) .:,ТО ЦРг 1 ГОдит ВСЛЕДСТВИЕ рЯЗруцЕцця Хотг бЫ ОДОГОИЗ ПОДШЦПЦИКг ГЕНЕРатоРЯ. ПРЦ таКОй аяа.рийной ситуации срабатываст устройство, О- дакиее напряжение ця катушку возбукдсция . .,ердечци 5, преодолевая услце пру.кин 6, грцтягцвается и )гягцктогроводг 4.Отверстия 14 сердечццка 5 совмещаются сотверстиями 15 неподвижного диска...

Номер патента: 644906

Опубликовано: 30.01.1979

Авторы: Бродский, Дементьев, Максимов, Пановко, Петров, Русских

МПК: E02D 5/20

Метки: грунте, стена

...разрез А - А на фиг. 2; на фиг. 4 - вид по стрелке Б на фиг. 1.Стена содержит промежуточные направляющие блоки 1 и угловые направляющие блоки 2. Обращенные к панелям боковые поверхности каждого из блоков выполнены криволинейными вогнутыми, одного и того же радиуса, Между блоками 1 устанавливают железобетонные стеновые панели 3, которые в местах сопряжения с блоками 1 имеют также радиальные поверхности, но с меньшим радиусом кривизны, чем у направляющих блоков 1. Панели 3 снабжены шпоночными соединениями 4 и стальныминакладками 5 для соединения их между собой. Кроме того, в них предусмотрены отверстия б для нагнетания раствора при заполнении пустот между грунтом и их стенками, а для герметизации швов между панелями укладывают парабитовые...

Номер патента: 640742

Опубликовано: 05.01.1979

Авторы: Дамм, Дементьев, Иткин, Калинин, Кремнев, Малышев, Медников

МПК: A61M 1/00

Метки: аппаратов, вспомогательного, кровообращения, привод

...7, при отрицательном создается разрежение, Причем по другую сторону диафрагмы 8 создается давление, противофазное давлению в камере сильфона 7, Управляя по заданному закону углом установки лопаток 5 с помошью управляющего двига.еля 2 можно получить необходимый закон изменения дав- щ пения в камере сильфона 7, Соотношение плошадей поперечного сечения сильфонов 7 и 10 задает коэффициент усиления пневмоусилителя и определяется характеристиками нагрузки, на которую работабт привод.Применение быстроходного электродвигателя (выше 12000 об/мин) позволяет уменьшить вес силового двигателя и уве личить быстродействие системы, так как 20 увеличение числа оборотов приводит к уменьшению амплитуды колебаний лопатки, задаваемой управляюшим...

Номер патента: 635580

Опубликовано: 30.11.1978

Авторы: Абрамов, Дементьев, Дорошин

МПК: H02M 7/515

Метки: искуственной, коммутации

...17, 18 подключена к источнику питания в виде диод- ного моста 1, второй однофазный мост на тиристорах 9 - 12, в диагональ переменного тока которого и в диагональ переменного тока обратного моста 13 - 16 включена коммутирующая 1.С-цепь 19, 20, Зажимы постоянного тока обратного диодного моста через резисторы 21, 22 соединены с одноименными зажимами источника питания,Устройство работает следующим образом.Коммутация тиристоров преобразователя, например, катодной группы происходит включением тиристоров 5, 9 или 7, 11 в зависимости от полярности заряда коммутирующего конденсатора 20, а также включением одного или двух соответствующих коммутируемой фазе распределительных тиристоров анодной группы. Принудительное запирание силовых тиристоров...

Номер патента: 621958

Опубликовано: 30.08.1978

Авторы: Адольфов, Дементьев, Петрушко, Серов

МПК: G01C 9/02

Метки: автоколлимационный, датчик, крена, фотоэлектрический

...которой отличен от прямого. В фокальной плоскости объектива 4 размещаются площадки четырехканального фотоприемного устройства 8 (например, четырехплощадоч621958 фиг,ный фотодиод), выводы диаметрально противоположных площадок которого попарносоединены и через усилители 9 и 10 подключены к входам вычитающего устройства 11, выход которого соединен с индикатором 12 угла крена.Фотоэлектрический автоколлимационныйдатчик крена работает следующим образом.Световой поток излучателя 1 через конденсор 2 освещает марку 3, установленнуюв фокальной плоскости объектива 4, черезобъектив световой поток засвечивает отражатель 7, отраженный световой поток засвечивает через объектив 4 и светоделитель ц5 площадки четырехканального фотоприемного устройства 8,...

Номер патента: 619636

Опубликовано: 15.08.1978

Авторы: Дементьев, Ледников, Николаев, Штаф

МПК: B25D 9/00, E21B 1/00, G01L 5/00 ...

Метки: действия, испытания, машин, ударного

...поршень со штоком, входящим в гидроцилиндр, при этом камера пневмоцилиндра между поршнем и корпусом сообщена с дросселем и с источником постоянной подпитки сжатым воздухом.На чертеже показано предлагаемое устройство, продольный разрез.В корпусе 1 устройства расположен гидроцилиндр 2, заполненный рабочим телом (жидкостью) 3, причем гидроцилиндр имеет скалку-плунжер 4. В корпусе выполнен пневмоцилиндр 5, в котором размещен поршень б со штоком 7, проходящим через стенку корпуса в полость гидроцилиндра 2 и воспринимающим удары рабочего тела 3, передаваемые от испытуемой машины. В ра, .; м;Эффи 619636 бочу 1 о камеру 8 пневмоцилиндра 5 из сети подается сжатый воздух, давлспие которого контролируется по манометру 9. 11 невмоцилиндр 5 имеет...

Номер патента: 618449

Опубликовано: 05.08.1978

Авторы: Дементьев, Жердев, Кузнецов, Петров, Плышевский, Пономаренко, Резницкий, Шехтер, Якименко

МПК: C23C 11/04

Метки: движущийся, диффузионных, нанесения, покрытий, прокать, стальной, хромистых

...в протягивании ленты со скоростью 0,2-5 м/мин через вакуумную-2 камеру с остаточным давлением 1 х 10 10ммрт.ст., в которойнаходитсяонагретый до 800-2000 С металлизатор (феррохром) пви етом лента нагревается до 850-1200 С И.Недостатком етого способа является его низкая производительность и получение ограниченной толщины диффузионного слоя. стигается путем повыше ы хромирования до 1220 ЗИОННЫХ ХРОМИСТЫ Я СТАЛЬНОЙ ПРОКАТ618449 Составитель Л. БурлиноваРедактор М, Васильева Техред3, Фанта Корректор А., Власенко Заказ 4216/24 Тираж 1177 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская набд. 4/5 Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 ния можно достичь...

Номер патента: 615986

Опубликовано: 25.07.1978

Авторы: Ананьев, Дементьев, Сухова, Творогов

МПК: B21D 5/02

Метки: гибки

...)13 .Это устройство позволяет обрабатывать лишь изделия узкой номенклатуры, при этом вследствие отсутствиямеханизма зажима иэделия могут получиться неточными по форме.Целью изобретения является повышение качества и расширение номенклатуры обрабатываемых изделий,Для достижения поставленной целипредлагаемое устройство для гибкиснабжено механизмом фиксации положения заготовкив зоне гибки, выполненным в виде подвижно установленногона станине стола и укрепленных нанем сменных фиксаторов и регулировочного винта, и механизмом зажима заготовки в виде коромысла, несущего плавающий зажим, связанного одним концом со станиной шарнирно, а другим -ова и В.И.;Твортзгов615986 отверстия 14, в которые устанавливаются сменные фиксаторы 15. Фиксирующий...

Номер патента: 615471

Опубликовано: 15.07.1978

Авторы: Дементьев, Михайлов, Пронин, Школин

МПК: G06F 3/04

Метки: абонентами, вычислительной, канала, сопряжения, цифровой

...канала соответствующая команда, сопровождаемая сигналом УК.Дпя пояснения сущности работы ус тройства рассмотрим дпя примера режим записи в монопопьном режиме по инициативе канапа, режим контроня готовности и режим блокировки и раэблокировки,При записи информации на абонент по инициативе канапа поспедний выдает команду "запис: ", которая поступает на45 первые входы регистра 1, на входы пер вого сумматора 2 по модуяю два, дешифратора команд 3, дешифратора адреса 5, Команда запись поступает иэ канала в сопровождении сигнапа;фуправпение от канала (УК), который поступает на входы регистра 1, дешифратора команд 3, дещифратора адреса 5 и на блок управце ния 4, В случае правильности передачи команды канала в УС (отсутствия ошибФки по модулю...

Номер патента: 615258

Опубликовано: 15.07.1978

Авторы: Бурцев, Дементьев, Драгунов, Иванов, Пронин, Сидоркина, Трубников, Чукин

МПК: F15B 15/26

Метки: гидрозамок

...гидростойки,и каналы 13 и 14, коюрыенормально соединены со сливом. Плунжер 2поджат расположенными в корпусе 1 пружинами 15 и 16, Над.плунжером 2 расположен толка.тель 17. Гидрозамок работает следующим образом.В режиме подвода рабочей жидкости под давлением в поршневую полость гидроотойки жидкость подают в канал 13, Давление действуетна торцы плунжера 2 и, благодаря разности ихплощадей, плунжер перемещается в крайнее положение до упора. Жидкость проходит черезосевой канал 6 и через отверстия 8 выходит вканал 12, Когда давление в поршневой полостигидростойки достигает величины напора в канале 13, плунжер 2 под действием дополнительного давления на его кольцевой уступ 5 и усилияпружин 15 возвратится в исходное положение.В режиме...

Номер патента: 615046

Опубликовано: 15.07.1978

Авторы: Балакин, Дементьев, Лебедева, Петров, Чикин

МПК: C02F 1/42

Метки: вод, ионообменной, роданидов, сточных, цианидов

...высокоосцовного аниоцита АВ, содержащего в качестве ионоп.ццой группыХ(СН.) з 23К недостаткам известного способа относятся недостаточная глубина очистки сточных вод от цианид и родацид ионов при проведении одцостадийцой очистки в ста.ических условиях и необходимость осуществления процесса в несколько стадий. 5 мг/л тепень поРаствор после очистки содержит 1цианидов и 0,12 мг,л родацидов, С очистки цо ццаниду " тавляет 91,2%, роданиду 99,9"/;.20Пример . ехцологц ц.ский раствор, потлучеццый цри перерабтк руды и содержащий 59,2 мг/л пицци.оц ц 12,5 мг/л роданцдоц коцгцкгс цнцтом (расход 40 г/л),в",кацм ; качеств ионог 5 генной группы тсхгцпескусесь, состоя(б 1) Дополнительн(45) Дата опубли Изобретение относится к областики сточных вод...

Номер патента: 614232

Опубликовано: 05.07.1978

Авторы: Голуб, Дементьев, Калинин, Келарев, Панасенко, Ткаленко, Яновский

МПК: E21D 23/04

Метки: крепи, механизированной, направляющее, секций, удерживающее

...иа поворотной Опоре 1 с помощью Виитов 5, а вто 1 ОЙ СОсдицен с лыжей 6 посредством пакета рессор 7, Винты 5 выполнены с цилиндрическими хВОстовцками, входящими через отверстця в поворотной опоре в вертикальной плоскости, перпендикулярной направлеци 1 о перемещения секций, и поворотной Опорь 1 с цапфой В вертикальнойту плоскости по направлению передвижки. Пакет рессор 7 установлен с предварительным сжатием в прямоугольных окнах рычага 4 и лыжи 6, препчтствуя повороту ль ки отцосительно рычага в всртикальцои . плоскости, проходящей по оси сичметриии устройства. Величина предварительного сжатия опреденого перемещении секций. Заложенный резерв скатия пакета рессор служит для компенсации возможных отклонений во взаиморасположении...

Номер патента: 613890

Опубликовано: 05.07.1978

Авторы: Дементьев, Слепян, Торшенов

МПК: E21B 1/00

Метки: породы, разрушения, ударного

...этого способа является большая энергоемкость разрушения, которая свя- зана с возникновением в зоне удара напряжений сжатия.30Известен также способ ударного разрушения породы путем нанесения смежных ударов под углом друг к другу с временной задержкой 121.Однако и этот способ характеризуется большой энергоемкостью разрушения, 1 фЦелью изобретения является уменьшение эн ргоемкости разрушения путем увеличения трещииообразования. 2лом к центральному расположены смежные ударники 3, а выше - боек 4. Верхние торцы центрального н смежных ударников располо. жены на расстоянии о по вертикали.При работе устройства боек 4 наносит удар по центральному ударнику 1 м вызывает его внедрение в породу 2 с образованием магистральной трещины,...

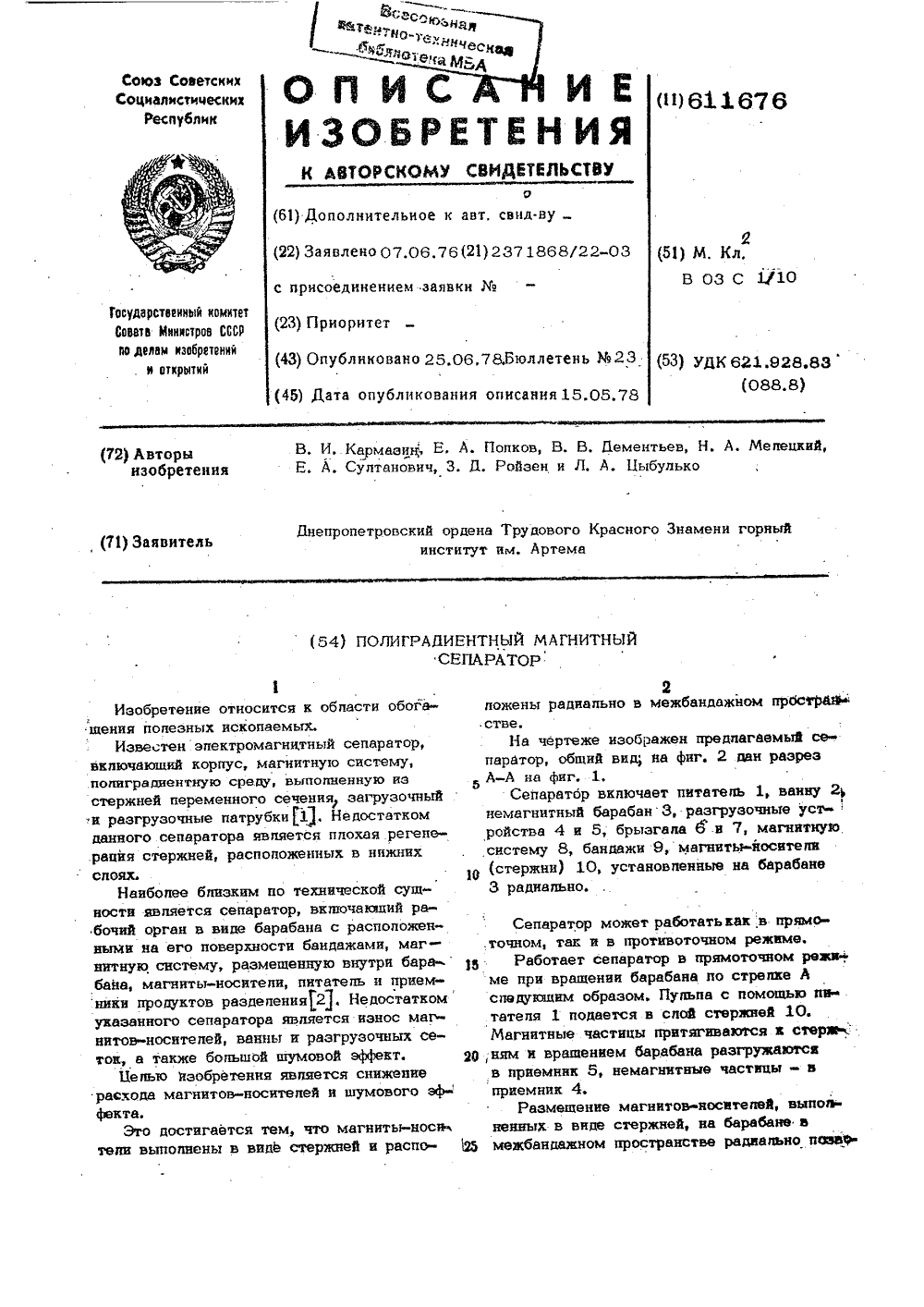

Номер патента: 611676

Опубликовано: 25.06.1978

Авторы: Дементьев, Кармазин, Малецкий, Попков, Ройзен, Султанович, Цыбулько

МПК: B03C 1/10

Метки: магнитный, полиграднентный, сепаратор

...рабочиР орган в виде барабана с расположенными на его поверхности бандажами, магнитную систему, размещенную внутри барабана, магниты-носитепи, питатепь и приемники продуктов разделения 21, Недостаткомукаэанного сепаратора является износ магнитов-носителеР, ванны и разгрузочных сеток, а также бопьщоР щумовоР эффект.Цепью изобретения явпяется снижениеитвпеР и шумового эфпков В. В, О.ементьев, Н,Ройзен и Л. А, Цыбулько Сепаратор может работатькак в прямо.точном, так и в противоточном режиме.15 Работает сепаратор в прямоточном режаме цри вращении барабана по стрепкв Аследующим образом, Пульпа с помощью птетатепя 1 подается в споР ствржнеР 10.Магнитные частицы притягиваются к стера 20,ням и вращением барабана раэгружаютсав приемник 5,...

Номер патента: 609007

Опубликовано: 30.05.1978

Авторы: Берман, Васильев, Дементьев, Докукин, Завьялов, Крутик, Стесин, Яковлев

МПК: F16D 33/00

Метки: гидромуфта

...ртутью или другой жидкостью, имеющей высокую плотность.В реверсивном варианте гидромуфты одна часть следующих друг за другом изогнутых лопаток 14 установлена выпуклостями в одном, а другая часть лопаток в противоположном направлениях.При вращении ведущего вала 2 жидкость в барабан-водиле 1 принимает форму кольца, ь которое погружена часть лопаток 8 планетарных роторов 3. Ртуть, находящаяся внутри герметичного барабана 11, принимает в плоскости вращения форму серпа, внутренний радиус которого является радиусом зеркала жидкости в переносном вращении. Внешний радиус серпа совпадает с радиусом обода 12. При приложении к ведомому валу 7 внешнего момента планетарный ротор 3 и герметичный барабан 11 поворачиваются на некоторый угол в...

Номер патента: 608870

Опубликовано: 30.05.1978

Авторы: Борозна, Дементьев, Карнаухов, Кудряшов, Мистратов, Яковлев

МПК: D21F 5/02

Метки: бумагоделательной, сушильный, цилиндр

...3 - сечение Б - Б на фиг. 1, присоединение кольцевой трубы к конденсатоотводящему коллектору.Сушильный цилиндр бумагоделательной машины состоит из вращающейся на подшипниках 1 внешней оболочки 2 и неподвижной внутренней оболочки 3; в кольцевом зазоре между оболочками вдоль оси вращения цилиндра расположен неподвижный теплообменный элемент, состоящий из отдельных кольцевых труб 4, соединенных в верхней своей части с паропроводящим коллектором 5, а в нижней части - с конденсатоотводящим коллектором б при помощи патрубков, проходящих сквозь неподвижную оболочку 3. Промежуток между оболочками заполнен высоко- температурным теплоносителем 7. Все упомянутые элементы смонтированы на неподвнж608870 ми, позволяет увеличить поверхйость теплооб...

Номер патента: 605890

Опубликовано: 05.05.1978

Авторы: Дементьев, Лернер, Минаев, Пановко, Попов

МПК: E02D 29/02

Метки: бетонной, грунте, разделительный, сооружения, стены, элемент

...поверхности, протеевоположной вогнутой, выполнена продольная канавка,На фнг. 1 изображен разделительный элемент общий вид; на фиг. 2 - то же,поперечное сечение на фиг. 3, 4 - схема монтажа,1 азделительный элемент выполнен по высоте составным из секций 1.Каждая секция снабжена закладными деталя605890 марг,.г мент выполняют сборным из отдельных секций 1.Сборку ведут с помощью кондуктора 7, закрепляемого на секции 1 следующим образом,В пазах 4 и канавке 6 каждой составной секции 1 укрепляют траверсу-кондуктор 7, а затемподъемным краном опускают первую из секций 1сборного разделительного элемента в траншею 8до тех пор, пока кондуктор 7 этой секции 1 необопрется на воротник 9 пионерной траншеи 8, фиксируя при этом вертикальное положение...

Номер патента: 605022

Опубликовано: 30.04.1978

Авторы: Дементьев, Суровицкий, Щербаков

МПК: E21D 23/16

Метки: клапан, распределительный

...вследствидсформацин уплотнительных эл нлунжера - с выходной ма)ч)стралью чрс: центральную кольцевую проточку гильзы.На чертеже изображен распределительный клапан, продольный разрез,Распределительныи клапан включает корпус1, гильзу 2 с уплотнительными элементами 3 и 4 и центральной кольцевой проточкой 5 н нлунз)сер 6, Плунжср 6 выполнен с оссвымн 7 О н радиальными 8 каналами, гидравлнчскн сообщенными мжду собой и входными мал(- стра;)(х)н 9 н 1 О, а и)айннх нс)з(о)(сни)(хс в ь х;син м ) н(."р а л)но 1 1 с 1) с: цсн) (. )- ную кльцвую проточку 5.Прн работе, нац)нмср, в рсжнмс подачи рабочей жидкости к потребителю по входной магистрали 10 плунжер 6 под действием давления перемещается в крайнее правое положе нне, При этом посредством...

Номер патента: 604771

Опубликовано: 30.04.1978

Авторы: Войцеховский, Волженский, Дементьев, Жбанов, Истомин, Наберухин

МПК: B65G 53/04

Метки: пневматического, сыпучих, транспортирования

...трап в питате тирования ся в том, агружают ранспорттранспо ючающи териалщают по Изобретение относится к области пневмати 1 еского транспорта, а именно к способу пневатического транспортирования сыпучих материалов.Известен способ лневматического транспортирования сыпучих материалов, заключающийся в том, что транспортируемый материалзагружают в питатель, затем перемещают потранспортному трубопроводу, в который черезопределенные промежутки времени подаютсжатый газ импульсами регулируемой величины для создания ударных волн конечнойдлины 1.Однако при этом способе происходишой расход объема газа и потребляемьностей,С целью уменьшения расхода объема газаи потребляемых мощностей по предложенному способу сжатый газ подают в...

Номер патента: 602892

Опубликовано: 15.04.1978

Авторы: Дементьев, Куров

МПК: G01S 7/12

Метки: радиально-круговой, развертки, формирования

...выходу этого генератора подкпючен тиристор 10, а другим концом роторная обмотка 8 синус-косиаусноговращающегося трансформатора 1 через питающие диагонапи кпючевых диодных мостов 4 и 5 соединена с тиристором 10, на управляющий, эпектрод которого подается импупьс Ф запуска развертки.Устройство работает следующим образомВ исходном состоянии тиристор 10 закрыт, роторная обмотка 8. синус-косинусного вращающегося трансформатора 1 откпючена от генератора 9 прямоугопьных импульсов, Статорные обмотки 2, 3 трансформатора кпючевыми диодными мостами 4,5 отключены от отклоняющих катушек 6, 7.При формировании развертки импульс с запуска развертки подается на управпяюший эпектрод тиристора 10, и в момейТ когда к аноду тиристора 10 црикпадывается...

Номер патента: 600151

Опубликовано: 30.03.1978

Авторы: Дементьев, Селиверстов, Тараканов

МПК: C08G 18/82

Метки: модифицированного, пенопласта

...условиях, так и при тепловой обработке, например 10 ч при 100 фС, Для ускорени, протекания коллоиднохимических процессов отверждения жидкого стекла (что в свою очередь спо.собствует увеличению прочности материала) в него можно вводить непосред.ственно перед пропиткой .ППУ кремнеФтористый натрий.П р и м е р.Иодифицирование эластичного ППУ на основе сложных полкэфиров. Из таблицы видно, что пропитка жид"ким стеклом без модификации макроструктуры снижает прочность при растяжениипеноматериала (опыты 1-4). В то жевремя при вытяжке на 10 прочность при.растяжении увеличивается в 1,5-2 раза На 100 вес.ч. жидкого натриевогостекла добавляют 10 вес.ч. кремнефто" ркстого натрия, тщательно перемешива" ют смесь прк комнатной температуре (25 оС) 2-3...

Номер патента: 599284

Опубликовано: 25.03.1978

Авторы: Бернштейн, Бобылев, Дементьев, Денисова, Ермак, Климашов, Левин, Рекст, Хайкин, Цуненко, Швец

МПК: H01B 3/04

Метки: гибкого, пропитанная, слоистого, стеклоткань, электроизоляционного

...гибкого слоистого энектроиэоняционного материана на основе сшо- о дяной бумаги содержит в качестве пропиточного состава натрийбутадиеновый каучук СКБ, эскапоновый компаунд,. фактис льняного масла, неоэон Й ирезииат свинца при следующем соотнойении компонентов, масс, %.Стеклоткань 60-8 ОНатрийбутадиеновыйкаучук СКБ 8-18Зскапоновый компаунд 9-18Фактис пьняного масна 0,75-1,5Неозон Д 1 фф 2Резинат свинца 025-0,5Указанные компоненты; пропитываюшего "состава растворяются в керосине и ими проТолщина, ммСопротивление надрыву, НПробивное напряжение в исходномсостоянии после перегиба, кВ и прокатки валиком 2, кгс Пробивное напряжение после термообраоботки 6 ч при .125 С, кВ Содержание неорганической части,% Таким образом, предлагаемая...

Номер патента: 598938

Опубликовано: 25.03.1978

Авторы: Граховский, Дементьев, Калинович, Качинский, Костоглот, Курилов, Лебедев, Левитасов, Плетенец, Подопригора, Рыбалко, Сапожник, Седов, Старов, Ткаченко, Файнерман

МПК: C21C 5/48

Метки: глубинной, металла, продувки, фурма

...и стойкости фурмы.Это достигается тем, что каждое сопло фурмывыполнено выступающим в виде двух концентрично расположенных труб, образующих центральный - Й для подачи кислорода и периферийный - для подачи газа каналы, причем длина выступающей частисопла равна 100-400 диаметрам кислородного канала, а отношение величии;ы зазора между трубами кдлине соила равно 0,0005-0,0020,На чертеже,изображена предлагаемая фурма,продольный разрез,Фурма иьюет водоохлэждаемый корпус 1 и вы.ступающие сопла 2, состоящие из двух концентрично расположенных труб 3 и 4, ио внутренней из которых подается кислород, а по внешней - природный газ,Величину зазора между концентрично рэсполо.женными трубами устанавливают в зависимости отдлины выступающей части сопла,...

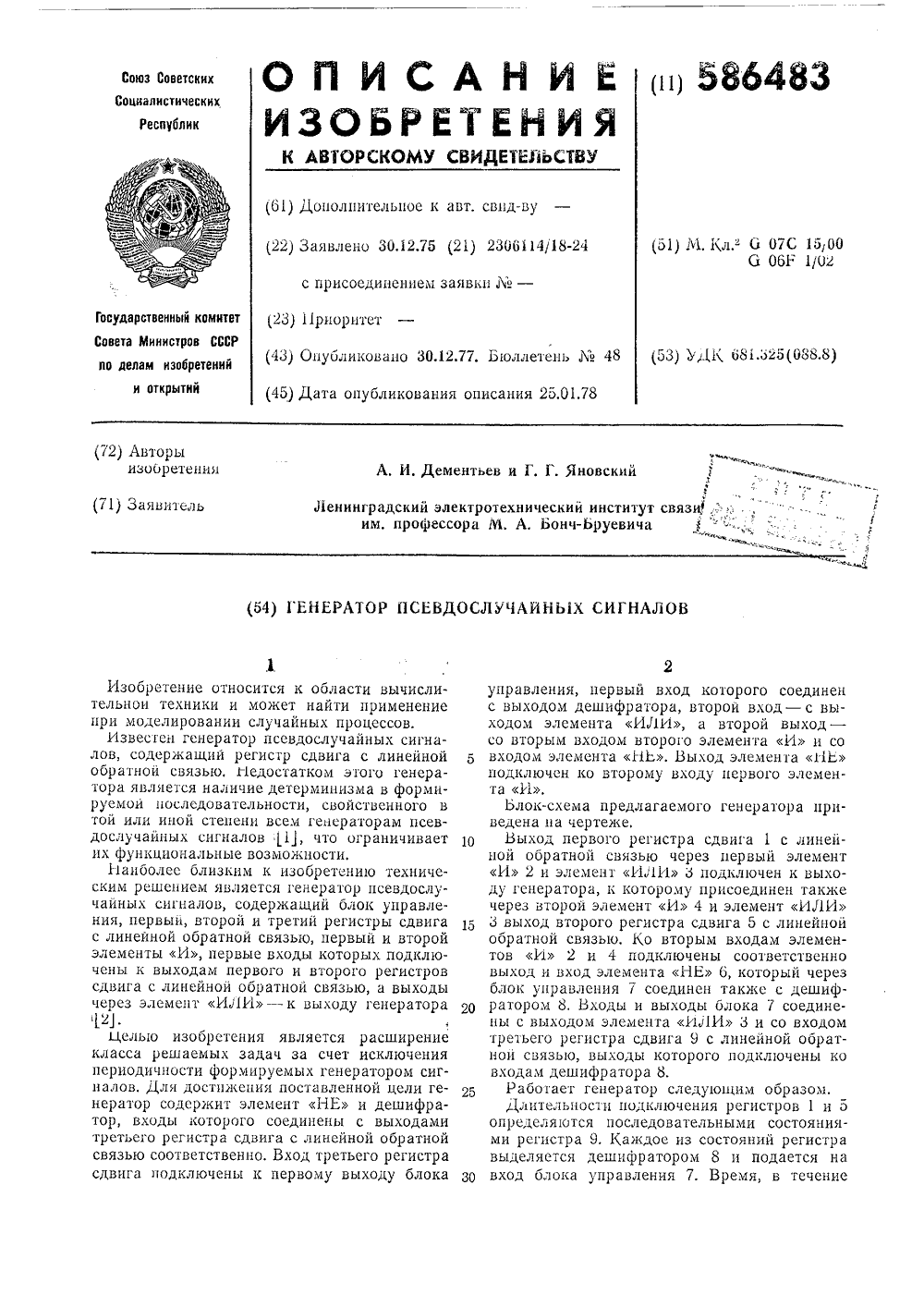

Номер патента: 586483

Опубликовано: 30.12.1977

Авторы: Дементьев, Яновский

МПК: G07C 15/00

Метки: генератор, псевдослучайных«, сигналов

...элементов И 2 и 4, определяется числом тактов, соответствующих дешифрированному состоянию регистра 9. Последовательность подключения регистров 1 и 5 к выходу генератора через элемент ИЛИ 3 задается значением (1 или О) последнего элемента предшествующего отрезка последовательности.Поскольку значение элемента последовательности на выходе регистра сдвига является случайным подключение того или другого регистра к выходу также случайно, что и определяет отсутствие периода в выходной последовательности. Значение последнего элемента предшествующего отрезка подается на вход блока управления 7, который формирует управляющие сигналы О или 1. Длительность управляющего сигнала определяется, как сказано выше, состоянием регистра 9, которое...

Номер патента: 586309

Опубликовано: 30.12.1977

Авторы: Бондаренко, Ванжа, Дементьев, Нехлебаев

МПК: F27B 15/10

Метки: кипящего, обжига, печи, подина, слоя, сыпучего

...- устранение спеканияматериала,Достигается это тем, что прямоточное соплоснабжено газораспределительной решеткой,установленной с торца сопла, а топливоподводящая трубка выполнена выступающей надрешеткой, от которой боковые отверстия удалены на высоту, равную 0,5 - 1,5 разности между шагом установки горелки и диаметром решетки.На чертеже показана предлагаемая подинапечи кипящего слоя для обжига сыпучего материала, общий вид.Подина состоит из крупноперфорированнойрешетки 1 с отверстиями 2, удаленными одноот другого на величину шага 5. К решетке надотверстиями прикреплены гнезда 3, в которыевворачиваются сопла 4 горелок, а к верхнейчасти сопла - газораспределительная решетка 5, сквозь нее по центру пропущена топливоподводящая трубка б с...

Номер патента: 584972

Опубликовано: 25.12.1977

Авторы: Дементьев, Клюев

МПК: B23B 13/00

Метки: зажимная, цанга

...прутков среднего диаметра; на фиг. 4 - схема закрепления прутков малого диаметра. 25 1 разделена на элементыыми шляпами 5, Зажимбженная коническойодержит основные 7 изажим и ые элем ент ы,жду основными 7 элементаразрезами зажимнойьным плоскостям,584972 фее.Г сопряжения боковых граней 9 й поверхностизажимного отверстия 12,Предлагаемое устройство работает сле,Вуюшим образом. При зажиме заготовокс верхним диапазоном диаметров в результате взаимодействия нажимных элементовпо конической поверхности 6 с основнымизажимными элементами 7последние радиально перемещаются, осуществляя непосредственн зажим изделия. При этом до Ополнительные зажимные элементы 8, взаимодействуя по боковым граням 9 с основными зажимными элэ.антами 7, так жеперемешаются...

Номер патента: 584421

Опубликовано: 15.12.1977

Авторы: Бот, Дементьев, Клокова, Кустова, Пчелинцев, Сребник

МПК: H02P 9/08

Метки: автономных, объектов, электропитания

...соединения обмотки тягового реле и включателя электростартера, а другим - к аноду дополнитсльно введенного полупроводникового диода, катодом подключенного к нулевой 30 точке статорной обмотки генератора или плюсовому выводу дополнительно введенного вспомогательного выпрямителя, соединенного со статорной о 5 моткой.На фиг. 1 представлена принципиальная электрическая схема описываемого устрой ства; на фиг, 2 - схема описываемого устройства, один из вариантов выполнения.Устройство содержит генератор переменного тока со статорной обмоткой 1, в цепь которой включена обмотка 2 возбуждения с вы ходной цепью 3 регулятора напряжения и силовой выпрямитель 4, включатель 5 электро- стартера, соединенный с обмоткой 6 тягового реле электростартера 7,...

Номер патента: 583088

Опубликовано: 05.12.1977

Авторы: Дементьев, Сухова

МПК: B66D 3/04

Метки: деррик-крана, полиспастная

...разрез.Полиспастная система включает в себя неподвижные блоки 1 и 2, первый иэ котоПолиспастная система деррик-крана, содержащая шарнир, огибаемые канатом не подвижные блоки, установленные на мачте и стойке, и подвижные блоки, установленные на стреле, о т л и ч а ю щ а я с я тем, что, с целью предупреждения скручивания ветвей каната после снятия нагрузки с щ лиспаста, к стойке прикреплен кронштейн с расположенными внутри него отводными блоками, при этом шарнир выполнен полым, а канат проходит внутри него, причем подвижные блоки выполнены с горизонтальной и вертикальной осями, связанными между собой тягами и сектором, соединенным со стрелой оттяжками. рых расположен на стойке 3, представляющей собой сварную объемную металлоконструкцию,...

Номер патента: 582406

Опубликовано: 30.11.1977

Авторы: Дементьев, Коробов, Коровкин, Микляев, Синченко, Яновский

МПК: E21D 17/01

Метки: крепи, перекрытия, секции, соединение, стойкой, шахтной

...пределов подвижности перекрытия и передачи усилий гидростойки опорной пяте перекрытия по ее периметру.Это достигается тем, что предохранитель ный узел выполнен из разрезного фигурного кольца, для установки которого в опорной пяте выполнен кольцевой паз, и планки, которая прикреплена к опорной пяте и имеет кольцевой выступ, расположенный внутри разрезного фигурного кольца,На чертеже показано предлагаемое устройство соединения перекрытия со стойкой сек ции шахтной крепи в разрезе.Соединение перекрытия со стойкой секциишахтной крепи включает опорную пяту 1 перекрытия, шаровую головку стойки 2 и предохранительный узел, выполненный из разрез- О ного фигурного кольца 3 и планки 4. Для установки фигурного кольца 3 в опорной пяте 1...

Номер патента: 582223

Опубликовано: 30.11.1977

Авторы: Батенев, Ведерников, Дементьев, Моисеенко, Нехлебаев

МПК: C04B 3/00

Метки: имзельченных, карбонатных, магнезиальных, пород, термической

...следующим образом, 10 Исходное сырье загружают в камеру, гдевысушивают его и подогревают до температуры 300 - 400 С. При этой температуре диссоциации карбонатов не происходит, а величина термического удара не вызывает растрескива ния материала, Здесь наблюдается небольшой унос пыли, попадающей в камеру с сырым материалом и образующейся вследствие незначительного его истирания в кипящем слое, Перетекая в кипящий слой следующей 20 камеры, материал проходит вторую стадиютепловой обработки - скоростной нагрев за 1 - 10 мин до температуры 500 в 6 С и выдерживается при этой температуре в течение 15 - 45 мин. Термический удар в 200"С в этом 25 диапазоне температур неопасен с точки зрения растрескивания сырья. Температура 500 - 600 С...
