Номер патента: 1008494

Опубликовано: 30.03.1983

Авторы: Бараков, Дементьев, Телешун, Усков

МПК: F04D 13/08

Метки: герметичного, насоса, электродвигатель

...цель достигается тем,40что в электродвигателе герметичногонасоса, содержащем корпус с роторнойполостью и размещенный в ней роторс якорем и установленным в переднейи задней подшипниковых опорах валом 45с осевым каналом, подсоединенным состороны передней опоры к областивсасывания, а со стороны заднейк области нагнетания насоса, в упомянутом валу между якорем и каждой из 50опор выполнены отверстия, сообщающиероторную полость с осевым каналом,причем участок последнего между упомянутыми отверстиями заглушен.На чертеже изображен предлагаемыйэлектродвигатель герметичного насоса, продольный разрез.Электродвигатель 1 герметичногонасоса 2 содержит корпус 3 с роторной полостью 4 и размещенный в ней,60 ротор 5 с.якорем б и...

Номер патента: 1007176

Опубликовано: 23.03.1983

Авторы: Бот, Дементьев, Кондратьев, Поселенов

МПК: H02P 9/30

Метки: автономная, энергоснабжения

...батарее, выводы которой образуют плюсовую и минусовую шины питания энергосистемы, регулятор напряжения, через выходной транзистор которого один из выводов обмотки возбуждения генератора соединен с минусовой шиной питания энергосистемы, а входной резистивный делитель напряжения крайними выводами соединен с плюсовой и минусовой шинами питания, причем между средней точкой резистивного делителя напряжения и минусовой шиной питания включен конденсатор фильтра и узел защиты от перенапряжений, выполненный в виде тиристора, анод которого соединен с выводом нуля якорных обмоток генератора, а катод тиристора связан с минусовой шиной питания энергосистемы, причем анод тиристора через последовательно включенные стабилитрон и резистор соединен...

Номер патента: 996955

Опубликовано: 15.02.1983

Авторы: Дементьев, Прокопенко, Синегубов, Трухов

МПК: G01R 29/02

Метки: временных, импульсных, параметров, сигналов, уровня, флуктуирующих

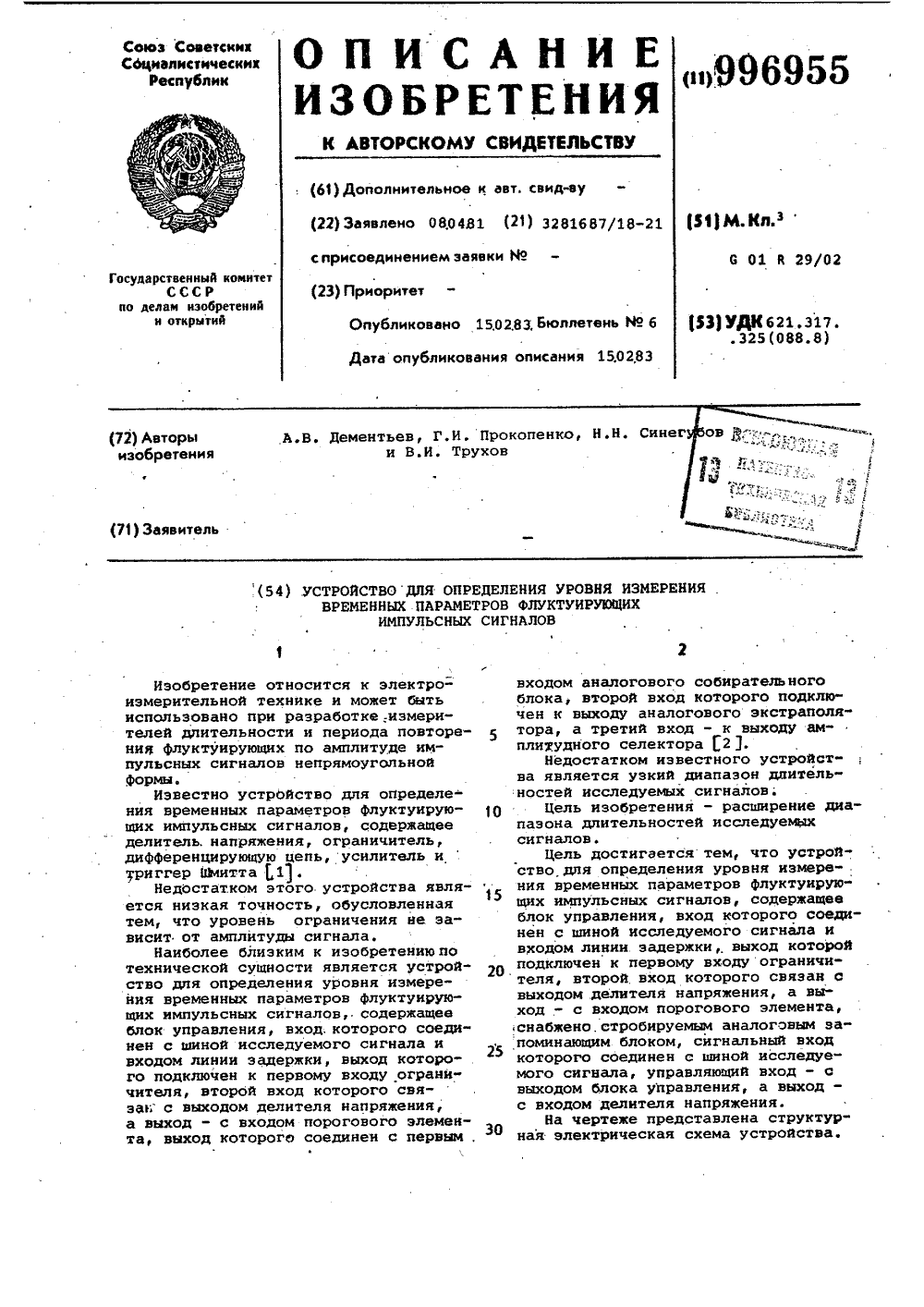

...входу ограничителя, второй вход которого связан с выходом .делителя напряжения, а выход - с входом порогового элемента, снабжено,етробируемым аналоговым запоминающим блоком, сигнальный вход которого соединен с шиной исследуе" мого сигнала, управляющий вход - с выходом блока управления, а выход - с входом делителя напряжения.На чертеже представлена структурная электрическая схема устройства.996955 Формула изобретения ль В, Фанта рректор М Лар 6/63 Тираж 708 ВНИИПИГосударственного комитета по делам изобретений иоткрытий 113035, Москва, Ж, Раушская нПодписное СССР ка б, д 4в илиал ППП 1 Патентф, г. Ужгород, ул. Проехтиая 4 Устройство состоит из блока 1 уп-.равления, стробируеМого аналоговогозапоминающего блока 2, линии З,задерзки,...

Номер патента: 996614

Опубликовано: 15.02.1983

Авторы: Березин, Дементьев, Силкин, Фомин, Холмогоров

МПК: E02D 1/00

Метки: динамического, испытания, свай

...на двух гибкихдиафрагмах 11 между силопередающейпружиной 2 к поверхностью сваи 9,Силоизмерительный механизм имеетметаллический корпус 12, внутри кото рого при помощи центрирующего подшипника 13 помещен датчик 14 усилий,имеющий центрирующую опору 15 ичувствительный элемент в виде мембраны 16, на внутренней поверхности 15которой смонтированы электрическиепреобразователи (например, тенэорезисторы). Выходной сигнал от датчикаусилий, развиваемых между подвижнымстолом 17 электродинамического возбудителя и сваей, поступает по электрическому проводу 18 в согласующийк регистрирующий приборы не показаны).Устройство работает следующимобразом,На свае 9 при помоци стяжек 4 устанавливают плиты обоймы 3 с аморти"зирующими прокладками 8, К...

Номер патента: 995235

Опубликовано: 07.02.1983

Авторы: Дементьев, Забродин, Лабунцов, Маркин, Миледин, Начинкин, Одынь, Скибинский

МПК: H02M 7/515

Метки: инвертор, трехфазный

...через диод и резистор к управляюшему электроду соответствую шего силового тиристора, а другой вывод - к катоду того же силового тиристора.Устройство (фиг, 1), работает следующим образом.Предположим, что в проводящем состоянии находятся силовые комбинированно выключаемые тиристоры 3 - 5; коммутирующий конденсатор 13 заряжен с положительным потенциалом на правой обкладке. С целью запирания силовых тиристоров 4 и 5 катодной группы трехфазного моста на коммутирующий тиристор 15 в момент времениподают отпирающий импульс управления (фиг. За). При отпирании последнего образуется колебательный контур 13 - 15 - 23 - Е/2 - 13. В этом контуре происходит процесс колебательного перезаряда конденсатора 13, в начале которого ко всем силовым тиристорам...

Номер патента: 995222

Опубликовано: 07.02.1983

Авторы: Глухов, Дементьев, Ермилов, Клюкина

МПК: H02K 49/04

Метки: тормоз, электромагнитный

...длина дуги (ширина) полюсного . выступа (наконечника)пунктирной линией показан путь ос-ЗО новного (рабочего) магнитного потока,Теоретическое определение этих соотношений невозможно из-за трудностей нахождения решения уравнений электродинамики, описывающих магнитное силовсе взаимодействие полюсной сиатемыи элементов гистереэисного материала.Поэтбму зависимость среднеобъемной удельной энергии перемагничивания от, соотношений вышеуказанных геометричес-Щ Мйх размеров была исследована экспериментально с использованием методов теории подобия, Физического моделирования и планирования экспериментов. На основании экспериментальных дан" ных найдены оптимальные соотношения между толщиной гистерезисного слоя, полюсным делением (шагом) индуктора и...

Номер патента: 994818

Опубликовано: 07.02.1983

Авторы: Дементьев, Морозов, Наместников, Романов

МПК: F15B 11/16

Метки: гидравлический, привод

...рабочую жидкость из рабочей полости 34 во вспомогательный гидроцилиндр 6, который совершает ход. После перемещения дозатора 32 в крайнее положение давление на выходе 45 возрастает до величины настройки предохранительного клапана 40, при срабатывании которого вспомогательный золотник 37 переключается и переключает вспомогательный золотник 38. Последний соединяет при этом левый (по чертежу) торец основного золотника 36 с рабочей полостью 27 гидроцилиндра 13 двухстороннего действия, а правый (по чертежу) - с насосом. Основной золотник 36 переключается и соединяет выход 46 с йасосом и выход 47 со сливом. При этом происходит еще один ход вспомогательного гидроцилиндра 6. После окончания хода давление на выходе 46 возрастает до величины...

Номер патента: 993431

Опубликовано: 30.01.1983

Авторы: Бот, Дементьев

МПК: H02P 9/30

Метки: автономная, энергоснабжения

...делитель выполнен, например, на трех последовательно соединенных резисторах 10-12, но может иметь и любое 50 другое число резисторов. Резистивный делитель подключен параллельно основному выпрямителю, причем вывод резистора 10 соединен с "Плюсовым" выводом основного выпрямителя 2. 55 Пороговый элемент защиты от перенапряжений выполнен из двух последовательно включенных стабилитронов 13 и 14, общая точка соединения которых подключена к общей точке соединения бО резисторов 10 и 11. В общем случае число стабилитроноВ может быть любым и определяется технологическими ,и конструктивными параметрами элементов.б 5 Автономная система электроснабжения работает следующим образом.В нормальном режиме работы ток обмотки 5 возбуждения изменяется эа...

Номер патента: 989747

Опубликовано: 15.01.1983

Авторы: Аксиненко, Дементьев, Матюшин, Нургожин

МПК: H03K 3/53

Метки: генератор, импульсов

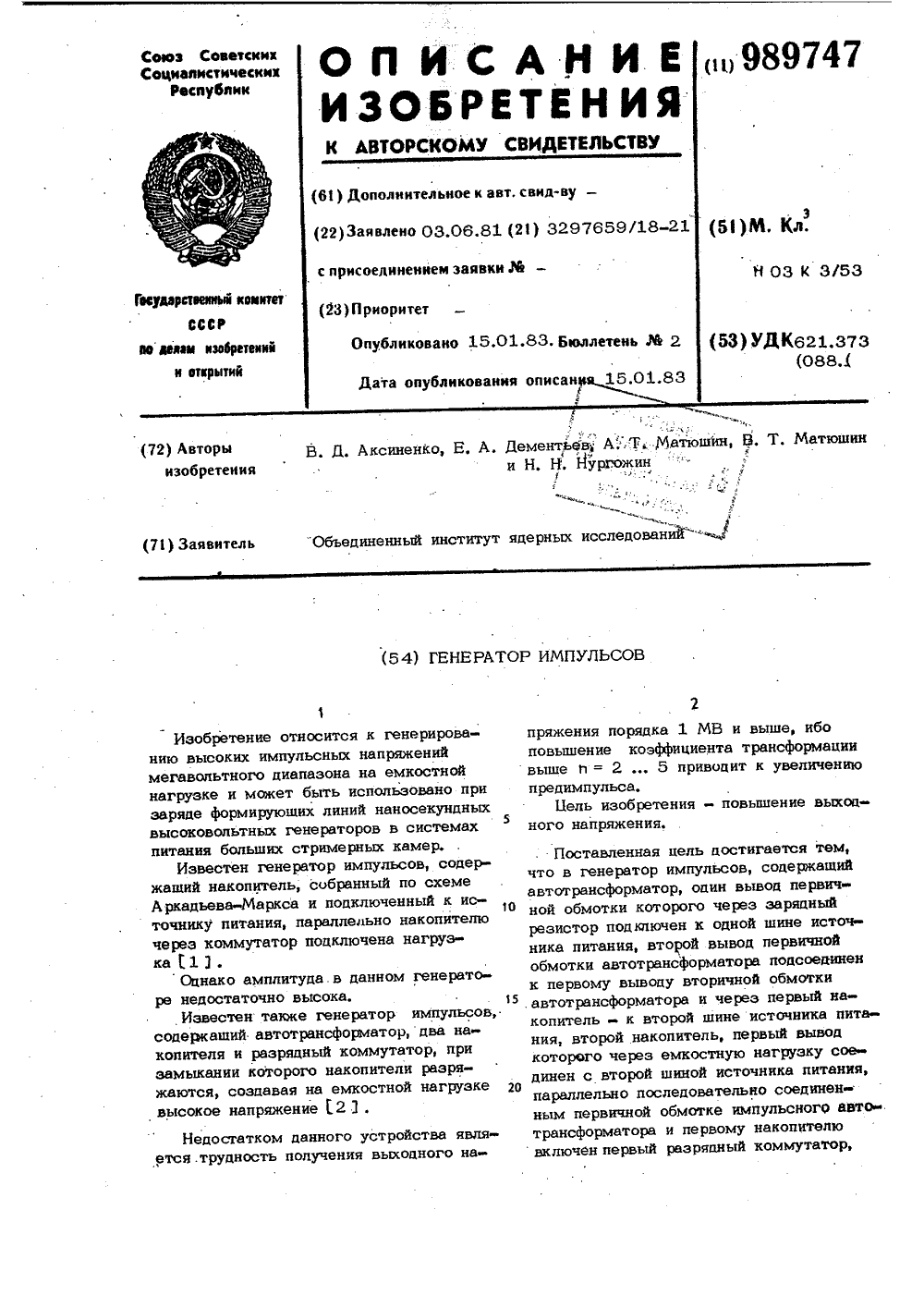

...в генератор импульсов, содержащийавтотрансформатор, один вывод первичной обмотки которого через зарядныйрезистор подключен к одной шине источника питания, второй вывод первичнойобмотки автотрансформатора подсоединенк первому выводу вторичной обмотки 15.автотрансформатора и через первый накопитель - к второй шине источника питания, второй накопитель, первый выводкоторого через емкостную нагрузку соединен с второй шиной источника питания, 20параллельно последовательно соединенным первичной обмотке импульсного автотрансформатора и первому накопителювключен первый разрядный коммутатор,Составитель И. Беляковар Н. Горват Техред М,Надь орректор М, Шароши Ред Заказ 11150/78 Тираж 934 ВНИИПИ Государственног по делам изобретений 113035,...

Номер патента: 987265

Опубликовано: 07.01.1983

Авторы: Гойхбург, Дементьев, Жукова, Ледзинский, Лобанов, Развалов, Ракутин, Сидорин, Улыбин, Чесноков, Шкловский

МПК: F16L 27/08

Метки: вращающееся, многоканальное, соединение, трубопроводов

...сама является одним из трубопроводов.На фиг.1 представлено многоканальное вращающееся соединение, частичный разрезр на фиг.2 - разрезА-А на фиг.1.Вращающееся соединение состоит из основного вращающегося соединения 1 с сердечником 2 внутри которого выполнена полость 3, обоймой,.выполненной в виде набора секций 4,5 и 6, пластин 7, уплотнений 8, распорных колец 9, скрепленных шпильками 10, 987265и дополнительного вращающегося соединения 11 с сердечниками 12 и 13, прикрепленными к торцам сердечника 2, обоймой 14 и уплотнениями 15. В сердечнике 2 выполнены аксиальныетверстия 16 и радиальные отверстия 5 17 и 18, а в сердечниках 12 и 13 выполнены аксиальные отверстия 19-21 и радиальные отверстия 22-24, при этом соответствующие аксиальные...

Номер патента: 987030

Опубликовано: 07.01.1983

Авторы: Бродский, Дементьев, Максимов, Русских

МПК: E02D 5/20

Метки: ограждение, подземное, стеновое

...и соединенных друг с другом шпоночными соединениями 4, уплотненными парабитовыми прокладками 5. Кроме того, элементыпо оси симметрии выполнены с выступами б, имеющими криволинейное углубление, Направляющие опоры 2 выполнены с криволинейным выступом 7, очертание которого повторяет очертание углубления выступа 6 с учетом монтажного зазора 8, Стыки между панелями 1 перекрыты диафрагмами 9, которые размещены в .пазах 10 панелей и прикреплены к одной из панелей болтами 11.15Возведение подземного ограждения производят следующим образом.Предварительно по контуру ограждения погружают сваи, являющиеся направляющыси опорами 2. За направляющими опорами 2 устанавливают ряд горизонтальных элементов 3 таким образом, что выступ 7 заводится в...

Номер патента: 986474

Опубликовано: 07.01.1983

Авторы: Дементьев, Ионин, Медведев, Рогалев

МПК: B01D 53/32, B01D 53/34

Метки: газов, сажи

...с параметрами; частотой 15-17 кГц и напряжением 10,5-12 кВ, подвергаются окислитель ному процессу до двуокиси углерода, т,е. полной нейтрализации мелкодисперсного углерода (сажи),до разрядно- после разрядного блока го блока в тает татетаее ееа ае98,7 0,09 0,002 0,15 0,37 0,58 0,001 0,002 0,003 0,002 99,2 99,6 99,5 99,7тт татет0,70еат ее ее и е иит е тт е е ее ав Источники информации,принятые во внимание при экспертизеформула изобретенияСпособ очистки газов от сажи путем ее окисления до двуокиси углерода, о т л и ч а ю щ и й с я тем, что, с целью повыщения степени очистки, окисление проводят в зоне барьерного разряда при частоте 1517 кГц и напряжении 10,5-12,0 кВ. 35 1. Семенова Т.А. и др. Очисткатехнологических газов. И "Химия",1977,...

Номер патента: 985240

Опубликовано: 30.12.1982

Авторы: Дементьев, Назаров, Слепян, Торшенов

МПК: E21B 10/36

Метки: горных, пород, разрушения

...продольного перемещения 10 центральный ударник 2, шарнирно закрепленные в нижней части корпуса под углом к центральному боковые ударники 3 для создания растягивающих усилий, и боек 4. Боковые удар ники установлены с отставанием от центрального на величину б" внедрения последнего в породу до образования магистральной трещины и снабжены возвратной пружиной 5. Корпус в ниж ней части выполнен разъемным, а в месте разъема установлена регулировочная шайба 6. Соединение частей корпуса между собой осуществляется с помощью стяжных болтов 7. Регулировочная шайба позволяет устанавливать величину а отставания боковых ударников от центральйого в зависимости от физико-механических свойств разрушаемой породы.30Устройство работает следующим...

Номер патента: 984755

Опубликовано: 30.12.1982

Автор: Дементьев

МПК: B23K 9/10

Метки: модулированным, повышенной, сварки, током, частоты, электродуговой

...с постоянной составляющей в суммирующем формирователе 9поступает на вход частотной модуляции автогенератора б, Делитель 8управляется сумматором 10, суммирующим управляющие сигналы узлов 11 программирования модуляции сварочноготока, ограничения сварочного тока 12и термодатчика 14. Узел программирования модуляции содержит компараторнапряжения дуги и мультивибратораи задает двухуровневую глубину модуляции частоты, при этом средняя малаячастота соответствует сварочному импульсу, средняя большая частотапаузе. Узлу 12 ограничения потребляемой мощности, содержащему выпрямитель с интегрирующим звеном и компаратор, датчиком мощности служит обмотка 13 трансформатора 1, намотаннаяповерх трансформатора на пути потоков рассеяния его...

Номер патента: 983411

Опубликовано: 23.12.1982

Авторы: Волошин, Дементьев, Хижняк

МПК: C10B 3/00, F26B 17/10, F27B 15/00 ...

Метки: аппарат, кипящем, многокамерный, слое, сыпучих, термообработки

...фонтанирования и подачи вторичноо воздуха. на дожиг лету .Нх компонентов вкамере 1 также установлены фурмеццыегазораспределители 7. Топка 5 в цижней части имеет. переток 8 в камеру Эвыдержки, после которой установленхолодильник (це показан) и разгру -эочное устройство в виде двух шцберов 10,Многокамерный аппарат работаетоледующим образом.Предварительно дробленцый до резвмера 0-1 Б мм сырой кокс с влажностьюе;5не более 10подаетсл в камеру 1,где в режиме падающей насадкиподсушивается, в режиме фонтанирования нагревается до 700-800 С, затемпоступает в переток 2, где начинаяот фурменных газсраспределителей 3,движется плотным слоем, Б нижнейчасти плотный слей кокса разбивает -ся на два потока и поступает в секции4 нижележащей камеры, где...

Номер патента: 982850

Опубликовано: 23.12.1982

Авторы: Бегунов, Дементьев, Лаушкин, Молочко

МПК: B23B 25/02

Метки: вибрационного, точения

...с верхней кареткой суппорта станка. Выходные каналы управляющего золотника 20 посредством жестких трубопроводов 22 и 23 соединены с входными штуцерами на неподвижном наружном кольце 24 кранового соединения накладного типа. Внутреннее кольцо 25 этого соединения, смонтированное на рукоятке 26 поворота резцедержателя, скрепленного поворотным основанием 27, поворачивается вместе с ним при смене инструментальной позиции. Во внутреннем кольце 25 проточены две полнокольцевые канавки 28 и 29, которые посредством Г-образных каналов 30 и 31 через фторопластовые трубки 32 соединяются с полостями .33 и 34 мембранного патрона 35, мембрана 36 которого жестко связана с двухсторонним штоком 37. В свою очередь шток 37 жестко скреплен с подвижной...

Номер патента: 981563

Опубликовано: 15.12.1982

Авторы: Дементьев, Назаров, Слепян, Торшенов

МПК: E21B 10/36

Метки: горных, пород, разрушения

...ППП "Патент", г. Ужгород, ул. Проектна 3 9815Устройство содержит корпус 1, ус- тановленный внутри корпуса с возможностью осевого перемещения центральный ударник 2, размещенные под углом к центральному ударнику и связан-ные с нйм шарнйрно боковые ударники 3, боек 4 для нанесения ударов по центральному ударнику. Боковые ударники отстают от центрального на величину б, равную глубине внедрения 1 О последнего в породу до образования магистральной трещины под ним, и снабжены возвратной пружиной 5.Устройство работает следующим образом. 1После нанесения удара бойком 4 первым внедряется в породу центральный ударник 2 и под ним развивается трещина. Когда глубина внедрения станет равной величине с/ и под лезвием 20 центрального ударника образуется...

Номер патента: 981140

Опубликовано: 15.12.1982

Авторы: Выстороп, Дементьев, Захаров, Орехов, Хлебосолов

МПК: B65G 33/00

Метки: древесностружечного, транспортировки

...1,загрузочное 2 и разгрузочное 3 окна,приводной шнек 4, вал 5 которого установлен на опорах 6. Между послед"ним витком 7 шнека и кромкой окна 3имеется свободное пространство длянакопления и уплотнения транспортируемого материала. Внутри корпусасмонтирована на оси 8 заслонка 9,имеющая вырез, верхняя часть которогоогибает вал шнека, а нижняя часть 25 закрыта гибкой шторкой 10.Заслонка подпружинена упругим элементом 11, один конец которого связан с заслонкой посредством гибкогоэлемента 2, блока 13, закрепленного 30 жестко на оси 8, а второй конец свя981140 Формула изобретения Э Фиг.ГВНИИПИ Заказ 9589/26 Тираж 977 Подпис лиал ППП "Патент", г.Ужгород, ул.Проектная,4 зан винтом 14, установленным на крон" штейне 15, прикрепленном к...

Номер патента: 979274

Опубликовано: 07.12.1982

Авторы: Бикетова, Гинзбург, Дементьев, Лебедева, Панова, Файн

МПК: C02F 1/20

Метки: вод, промышленных, сточных

...воздухом в 100 раз и пропускали с полученной концентрацией ТКН0,52 мг/м электроразрядный блок,,вмонтированный в вентиляционный канал,Технические параметры разряда во вре-мя опыта: частота разрядного тока.12 кГц, мощность разряда 8 КВт,Концентрация ТКН в газе после электроразрядного блока 0,004 мг/м,степень очистки газа в электроразрядномблоке 99,2%.Результаты очистки от ТКН воды иотходящего при отдувке газа показанын:таблице.Применение предлагаемого способадает возможность организовать очисткуот ТКН сточных вод, например, карбониль.ного производства, до 0,005 мг/л иулучшить санитарно-гигиенические условия на промплощадке, существенно снизив, загрязненность окружающей водной и воздушной среды высокотоксичным продуктомтетракарбонилом...

Номер патента: 973943

Опубликовано: 15.11.1982

Авторы: Дементьев, Чирьев

МПК: F04D 29/66

Метки: вентилятора, глушитель, шума

...обтекателей стороне глушителя в направлении потока лопатки имеют минимальную толщину, то акустическая эффективность в этой области - минимальна.Целью изобретения является увеличение эффективности глушения шума.Указанная цель достигается тем, что между звукопоглощаюшими лопатками размещены дополнительные звукопоглощающие лопатки аналогичного профиля, обращенные вершиной клина навстречу потоку. На чертеже изображен глушитель шума обтций вид.Глушитель шума вентилятора содержиткожух 1 из звукопоглошающего материала и установленные в нем звукопоглощаюшие лопатки 2, которые в радиальном направлении имеют клиновидную форму с треугольным основанием 3, примыкающим к кожуху 1, а в направлении потока лопатки 2 выполнены в виде обратного клина с...

Номер патента: 967528

Опубликовано: 23.10.1982

Авторы: Володин, Граховский, Гридин, Дементьев, Кульченко, Мильграм, Шейнфайн

МПК: B01D 53/14

Метки: газов, двуокиси, очитки, углерода

...тем, чтовыходящую из регенератора парогазовую сг 4 есь адиабатически сжимают, вводят в нее воду до насыщения водяным паром и далее направляют на стадию регенерацииФилиал ППП "Патент", г. ужгород, ул. Проктная, 4 Предлагаемый способ позволяетрекуперировать тепло парогазовой"смеси непосредственно в процессе регенерации и уменьшить тем самымрасход тепла на регенерацию. Так,. например, при адиабатическсм сжатиипарогазовой смеси от 1,8 до 7,2 атапотери тепла уменьшаются на144 ккал/кг С(,П о и м е , Колошниковый газ поддавлением 5 ата с содержанием СО 3030 об. поступает на очистку в аб"сорбер 1, где его прсмывают 20-ымводньм раствором МЭА и очищают до:содержания СО, об Насыщенный да. степени карбониэации 0,5 моль СЯ/моль 35МЭАабсорбент...

Номер патента: 965974

Опубликовано: 15.10.1982

Авторы: Дементьев, Моисеев, Осипов, Хаит, Шаронин

МПК: B66C 23/60

Метки: деррик-кран

...неповоротная мачта 7, крепленная в нижней части к кре вине. Верхняя часть мачты снаб 30 оголовком 8, корпус которого сожит подшипниковые узлы 9 и хвостовик 10. Корпус оголовка подкосами11 соединен с основанием, а верхняячасть хвостовика посредством шарнира 12 и стрелового полиспаста 13соединена со стрелой 14. Стрела 5снабжена грузовым полиспастом 15 ив нижней части шарниром 16, взаимодействующим с поворотной частьюопорно-поворотного устройства. Крестовина основания установлена на одну из ходовых тележек 17 посредством шаровой пяты 18.Кран работает следуюцим образом.Подъем груза осуществляется припомоци грузового полиспаста 15. 15При этом возникают усилия, которыепередаются через стрелу 14 и стреловой полиспаст 1.3, Стрела 14...

Номер патента: 964886

Опубликовано: 07.10.1982

Авторы: Артамонов, Дамм, Дементьев

МПК: H02K 33/10

Метки: возвратно-поступательного, двигатель, движения, электрический

...Т на фиг, 5- талкивающие его из расточки статора. кривЫе изменения снлы Р от време- Подача питания на катушку 5 обни Т на фиг. 6 - структурная схема 5 мотки возбуждения в определенный мо системы автоматического управления мент времени Т вызывает появление электрическим двигателем возвратно- дополнительной силы, действующей на поступательного. движения. подвижный элемент.Индукционно-.динамический преобра Направление действия силы опреде- .зователь (фиг. 1) имеет корпус 1 в 10 ляется первоначальным смещением коль- виде тела вращения, внутри которого цевых электропроводных зон относитель установле ытановлены внешний 2 и внутренний 3 . но полюсов магнитопровода статора. магнитопроводи цилиндрической формы Применение. предлагаемой...

Номер патента: 964001

Опубликовано: 07.10.1982

Авторы: Акопов, Борткевич, Дементьев, Илюхина, Лавренкова, Орлова, Попова, Синицына, Устюжанинова, Федосеенко

МПК: C12N 9/00

Метки: пепсина, пищевого

...процесс экстракции и высаливания. При тем пературе ниже 35 С наблюдается недостаточное извлечение фермента, при температуре выше 40 оС не происходит его полного высаливания.П р и м е р . Замороженную слизистую оболочку сычугов крупного ро" гатого скота в количестве 100 кг измельчают на волчке с диаметром решетки 5 мм. Слизистую оболочку заливают 250 л раствора серной кис лоты при рН 2,5 и экстрагируют пепсин при 35 оС в течение 10 мин, после чего в смесь добавляют соляную кислоту до рН экстракта 1,8. Общее время экстракции 4 ч. После этого жидкую часть экстракта фильтруют на96 4001 увеличение выхода,Содержание нерастворимогоосадка,Вес кон- Активность центрата концентрата,Выход готовогопепсинас активностью2,2, г Способ 1 б,2 5,0 8,0...

Номер патента: 963906

Опубликовано: 07.10.1982

Авторы: Востриков, Дементьев, Колобков, Матиков, Мацюк, Слуцкий

МПК: B65B 51/10

Метки: герметичной, разнородных, упаковки

...давление, которое в зоне шва спрессовывавт картон с проникшим в него полимером, а после охлаждения обеспечивает его фиксацию.Предложенный способ обеспечивает повышение прочности соединения, что позволяет изготавливать герметичную Опаковку для надежного хранения дорогостоящих изделий, хрупкость ко" торых исключает другие виды полимер" ных упаковок, Способ прост, исключа" з,б4ет.применение дополнительных присадок и обработку соединяемых поверх" ностей разнородных материалов, что повышает его зкономическую эффектив" ность. Способ изготовления герметичной упаковки из разнородных материалов, один из которых термопластичный, предусматривающий приложение свароч" ного давления в зоне соединения, нагрев термопластичного материала до температуры...

Номер патента: 963560

Опубликовано: 07.10.1982

Авторы: Брайковский, Бродский, Дементьев, Федотов

МПК: B03B 5/00

Метки: зернистых, комовых, примесей

...к камере 6. Они устанавливаютсянад питаталем перпендикулярна про- ,10дольной. оси верхней ветви егополотна. Количество сопл в блокерезки и расстояние между их осямитакие, что струи, сформированныеэтими соплами, рассекают комовыепримеси на всей ширине материала,проходящего над ними, на куски размером, достаточным для их свобод"ного прохождения через отверстия просеивающей поверхности. Количествосопл в блоке ополаскивания и расстояние между их осями определяютсяиз условия обеспечения ополаскиванияпо всей ширине потока материала.Вентили 17, вмонтированные втрубопроводы 8 и 9 дают возможностьрегулировать напор струй и тем самым управлять процессом очистки.Нижняя ветвь от проваливающихся кусков комовых примесей и жидкости защищается...

Номер патента: 962642

Опубликовано: 30.09.1982

Авторы: Дементьев, Михайлов, Морозов

МПК: E21D 23/16

Метки: гидроцилиндра, положения, поршня

...для контроля положенияпоршня гидроцилийдра устанавливаетсяв гнездо 12 цилиндра 13, через отвер-стия 11 которого проходит шток толкателя 3. Привод 15 совместно с поршнем 16 установлен на штоке 17 и име,ет конусообразный вид. Втулка 18 расположена на штоке гидроцйлиндра. ЭОРабота предлагаемого устройства,например, при определении крайнегоположения поршня полност ью раздвинутого гидроцилиндра осуществляетсяследующим образом,В исходном положении толкатель 3с золотником 2 находится в крайнемнижнем положении и контрольная магистраль через каналы 6 и 7 и каналы золотника 2 соединена со сливом системыПри подаче рабочей жидкости в поршневую полость гидроцилиндра, приподходе поршня 1 б,к втулке 18 на кон-.тролируемую величину...

Номер патента: 962395

Опубликовано: 30.09.1982

Автор: Дементьев

МПК: D21F 5/02

Метки: сушильный, цилиндр

...с полыми цапфами 8, установленными в подшипниках 9 (фиг.1). Внутренняя оболочка 2 с обоих торцов Цилиндра жестко соединена через полые спицы 7 с полыми цапфами 8 ,(фиг. 2). Наружная 1 и внутренняя 2 рболочки соединены между собой коль" цами 10 с обоих торцов цилиндра (фиг, 3). Теплообменник из кольцеобразных труб 4, коллектора 5 подачи пара и 6 отвода конденсата имеют ребра 11 (фиг. 4), Кроме того, коллектор 6 отвода конденвата имеет волно" образную поверхность 12. Внутренняя3 оболочка 2 и полые спицы 7 покрыты теплоизоляцией 1.3. Паровые головки 14 для подеыи пара и отвода конденсата расположены с обоих торцов цилиндра,46 закрытых легкими щитами 15, Кольцевой зазор между оболочками 1 и 2 имеет связь с атмосферой через трубку 16,...

Номер патента: 960510

Опубликовано: 23.09.1982

Авторы: Боголюбов, Бурочкин, Дементьев, Келлер, Лакисов, Линев, Митцев, Пельц, Попов, Розенберг, Филиппов, Шилин

МПК: F27B 3/14

Метки: ванна, рудовосстановительной, электропечи

...кожуха 3 и теплопроводной набивочной массы 4. Между огнеупорной кладкой 2 и металлическим кожухом 3 выполнен зазор, заполненный дополнительным слоем не спекающейся набивочной массы, состоящей из естественного и искусственного графита и минерального масла.После пуска электропечи и ее разогрева углеродистые .блоки 1 и огнеупорная кладка 2 расширяются, при этом усилие передается на металлический кожух 3 через набивочную массу 4. Масса постепенно уплотйяется и при достижении номинальной мощности усадка может достигнуть 503.После остановки печи футеровка охлаждается и углеродистые блоки 1 сжимаются. При этом между кожухом 3 и блоками 1 образуется воздушный зазор который сразу заполняется массой, стекающей из дополнительного...

Номер патента: 960345

Опубликовано: 23.09.1982

Авторы: Дементьев, Хроленок

МПК: D21F 5/02

Метки: сушильный, цилиндр

...нагревательвторичного теплоносителя, в которыйпосредством перемычки 5 подается первичный теплоноситель. Вдоль вала 4между рубашкой 1 и сборником теплоносителя 7 смонтированы трубки 13 сотверстиями 14, расположенными состороны рубашки. Трубки 13 соединеныпосредством паропровода 15 с нижнейпаровой полостью. Для пополнения сборника 7 теплоносителем предусмотреносредство для передачи жидкой фазывторичного теплоносителя от рубашки1 в сборник 7, которое может быть выполнено в виде шабера 16 или черпака(не показан) соответственно для высокой и малой скорости вращения ци"линдра. 40В местах выхода вала 4 через торцовые крышки 2 установлен уплотнительный. кожух 17.ЦИлиндр снабжен известной системой подпитки и отвода вторичного теп лоносителя...
