Уровнево-интегральный формирователь

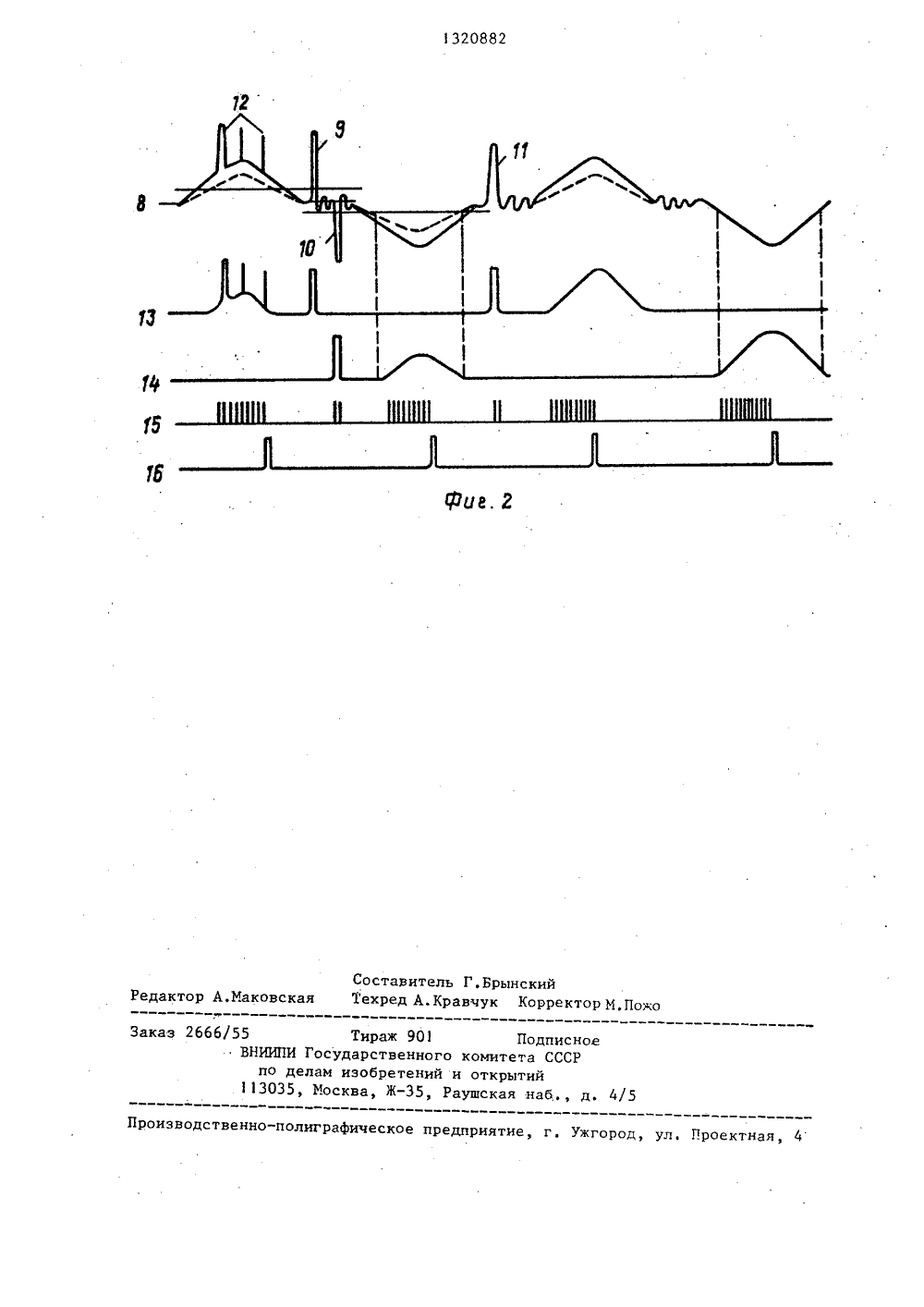

(5114 Н 03 К юР(.,1 У 1 ц ), 1н 11) " ОПИСАНИЕ ИЗОБРЕТЕНИН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ев тво ССС 1978,о СССР 1981. РМИРОВАк и льсвал апис распо азной виях аили ль ог ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО делАм изОБРетений и ОткРытий(57) Изобретение относитсяной технике и может быть,ино в устройствах магнитнойгде необходимо осуществитьвание импульсов колбколообрсинусоидальной формы в услного поля помех, например ЯО 1320882 А 1 плитуда сигнала помехи выше амплитуды полезного сигнала и соизмерима сним по длительности, Целью изобретения является повышение помехоустойчивости формирователя, Для достижения этой цели в формирователь дополнительно введены генератор 4 импульсов и счетчик 6 импульсов с обнулением, а триггер 5 выполнен счетным,Кроме того, устройство содержит вход1, ограничители 2 по уровню положительных и отрицательных полуволнвходных сигналов, два элемента И 3,выход 7, При этом частота генератораи рлина цепочки триггеров выбираются таким образом, чтобы срабатываниепоследнего триггера обеспечивалосьпри самом коротком полезном сигналепри условии полного отсутствия помех2 ил1320882 2 1Изобретение относится к импульсной технике и может быть использовано в радиоэлектронных устройствах,преимущественно в устройствах магнитной записи, где необходимо осуществить распознавание импульсов колоколообразной или синусоидальной формыв условиях сильного поля помех, втом числе когда амплитуда помехи выше полезного сигнала и соизмерима с 10ним по длительности,Цель изобретения - повышение помехоустойчивости.На фиг,1 изображена функциональная схема уровнево-интегрального формирователя; на фиг.2 - эпюры напряжений, поясняющие его работу.Формирователь содержит подключенные к входу 1 ограничители 2 по уровню положительных и отрицательных полуволн входных сигналов и два элемента И 3,. генератор 4 импульсов, счетный триггер 5 и счетчик 6 импульсовс обнулением, выход которого связансо счетным входом триггера и являет 25ся выходом 7 формирователя, а входсоединен с выходами обоих элементовИ, первые входы которых соединенысоответственно с выходами ограничителей, вторые - с противоположными плечами триггера, а третьи входы подключены к генератору импульсов, Ограни.читеяи могут быть выполнены на базекомпараторов или диодов,Уровнево-интегральный преобразователь работает следующим образом,ментов И (эпюра 15). Срабатывание последнего триггера счетчика и появление импульса на выходе 7 (эпюра 16) зависят от числа триггеров в цепочке счетчика, частоты генератора и длительности сигнала.Частоту генератора и длину цепочки триггеров счетчика выбирают таким образом, чтобы срабатывание последнего триггера гарантированно происходило при самом коротком полезном сигнале, при условии полного отсутствия помех.Тогда при работе формирователя в реальной обстановке часть триггеров счетчика (преимущественно младших разрядов) будет срабатывать от помех (на фиг,2 такими являются помехи 9 и 11). Если суммарная длИ- тельность помех, поступающих в проме-жутках между полезными сигналами, меньше длительности самого короткого информационного сигнала, сигнал на выходе будет Формироваться независимо от амплитуды помех. В момент действия полезного сигнала помехи (12,16) вообще не действуют, так как фор- мирователь воспринимает их как полезный сигнал, После появления сигнала на выходе 7 счетчик 6 импульсов возвращается в исходное состояние, одновременно перебрасывается триггер 5, который открывает другой элемент И и переводит Формирователь на работу с противоположной полуволной входного сигналаДалее работа формирователя повторяется.Входные сигналы синусоидальной или колоколообразной формы (эпюра 8 фиг,2) вместе с помехами (9-12) по ступают на ограничители 2 по уровню, один из которых имеет инверсный выход, Эти ограничители не пропускают часть помех (13,14) идущих по нижнему уровню, С выходов ограничителей 45 сигналы поступают на элементы И 3, на которые одновременно приходят импульсы от генератора 4, частота которых, как правило, в 50-500 раэ выше частоты следования информационных 50 сигналов, Положение триггера 5 в первый момент времени произвольно, поэтому импульсы генератора проходят через любой элемент И, на который попадает положительный потенциал с 55 триггера 5 и сигнал с ограничителяВ результате на счетчик 6 поступают импульсы с одного иэ входов элеформула изобретения Уровнево-интегральный формирователь, содержащий подключенные к входу огра . ничители по уровню положительных и отрицательных полуволн входных сигналов и два элемента И, триггер, о т л и ч а ю щ и й с я тем, что, с целью повышения помехоустойчивости, триггер выполнен счетным и введены генератор импульсов и счетчик импульсов с обнулением, выход которого. связан со счетным входом триггера и является выходом формирователя, а вход соединен с выходами обоих эле- ментов И, первые входы которых соединены соответственно с выходами ограничителей, вторые входы соединены с соответствующими выходами триггера, а третьи входы подключены к генератору импульсов.1320882 Брынскийук Корректор М,Пожо Составител ехред А.Кр едактор А.Маковск Заказ 2666/ 1 Подписноеого комитета СССРий и открытийРаушская наб., д. 4/ изводственно-полиграфическое предп и 5 ТиражВНИИПИ Государствепо делам изобрет13035, Москва, ЖУжгород, ул, Проектна
