Номер патента: 510786

Опубликовано: 15.04.1976

Автор: Чистяков

МПК: H03K 23/00

Метки: двух, импульсов, последовательностей, умножения

...подачи второго после разрешающего сигнала импульса из последовательности с частотой Р служит схема, состоящая из триггеров 6 и 7, схем совпадения 16 и 17 и элемента задержки 22.После подачи разрешающего сигнала на клемму 28 в момент 1 первый после момента 11 сигнал из импульсной последовательности с частотой Р проходит на выходы схем совпадения 15 и 16, при этом с выхода схемы совпадения 15 он поступает через элемент задержки 22 на счетный вход триггера б, переводя его из нулевого в единичное состояние,Очевидно, что сигнал с выхода схемы совпадения 16 не проходит на выход схемы совпадения 17, так как отпирающий сигнал с триггера 6 подается на ее вход с задержкой за счет элемента задержки 22: При поступлении следующего сигнала на...

Номер патента: 510610

Опубликовано: 15.04.1976

Авторы: Савин, Чистяков

МПК: F16K 3/314

Метки: задвижки, запорный, орган

...3). Тарелки удерживаются ца соединительной части 4 стопорным элементом 6, установленным, например, ца резьбе ца части О 4 (см. фиг, 1) или выполненным заодно с соединительной частью (см. фиг. 3).Одна из тарелок имеет гнездо в, в которомустановлен пружинящий элемент 7, В качестве пружинящего элемента могут применять ся, например, винтовая или тарельчатая пружина, упругий материал. Уплотнительные поверхности В тарелок могут выполняться параллельными одна другой или под углом. Зазор между отверстиями б и соединительной О частью 4 шпинделя, а также между гнездома и выступом 2 выполнен таким, что обеспечивается перемещение одной тарелки относительно другой и самоустанавливанпе их на седлах задвижки под действием пружинящеэ го элемента 7.Для...

Номер патента: 510604

Опубликовано: 15.04.1976

Авторы: Метлов, Сологуб, Чистяков

МПК: F16H 3/00

Метки: вариатор, волновой, скорости

...полукольца 2 устаповлепы винты, один из которых 13, перпендикулярный диаметральной плоскости полукольца, закреплен неподвижно, а остальные 14 и 15 закреплены ца полуколь це шарнирно, и их оси симметричцы оси винта 13.Винты связаны с гайками-шестернями 16, 17 и 18, установленными в корпусе вариатора и взаимодействующими через рейки 19, 20 и 10 21 с пластиной 22, жестко связанной с генератором 4.В отличие от обычпых волновых передач зацепление зубьев гибкого колеса 3 с зубьями жесткого упруго-деформируемого полу,; кольца 2 происходит прц периодической смене волн передачи с некоторым псрск,ыт;юм. Перекрытие, т. с. вход и зацепление слсглощей волцы до выхо,а пз зацепления предыдущей, необходимо для осуществлсция цспрс рывцостц...

Номер патента: 510570

Опубликовано: 15.04.1976

Авторы: Артюшина, Гурьев, Сенчило, Чистяков

МПК: E04C 2/26

Метки: панель, трехслойная

...1, средний слой 2 пе 1 гопласта (фенольцый, полиуретацовый и т. д.) и сотообразцый каркас, содержаццй жесткие 3 ц гибкие 4 элементы.С 1 отцогненц 51 числа кесткнх и Гцокц э,1 емецтов В каркасе и его коцфигу(зацня Определя 1 отся в зависимости от типа ц свойств пенопласта, от принятых режимов его вспеццвания ц вида материала обшцвок.Жесткие элементы армцрукщего каркаса воспринимают часть сдвигающпх напряжений, возцика 1 ощих в средцек слое конструкции прн действии ца нее эксплуатационных нагрузок фиксируют расстояние между обшивками прц изготовлении панели, обеспечивают надежное соедццение обшцвок црц транспортировке и монтаже панели.Гибкие элементы обеспечивают в процессе вспецивания в замкнутых многоугольниках пенопласта равномерность...

Номер патента: 509697

Опубликовано: 05.04.1976

Авторы: Гитник, Дмитриевский, Рудаков, Солюс, Танский-Таращанский, Цудечкис, Чистяков

МПК: E04C 2/46

Метки: ограждения, панель

...конце снабжена теплоизоляционными прокладками, между которыми расположен запелинный теплоизоляционныд материалом корытообразный элемент с отгибами, соединенными с обшивкой. На фиг, 1 изображена панель в разрезе; на фиг, 2, 3 узлы .1 и П.Многослойная панель содержит наружную обшивку 1 из гофрированных металлических листов, утеплитель 2 и внутреннюю обшивку 3 также из профилированнь 1 х листов, ребра 4 стяжки 5 и составные гребвнки 6, Каждая из стяжек 5 одним .".онцом пропушена через дно 7 корытообразного элемента 8, а другим концом приварена к пластине 9, соединенной с ребром 4,Дно 7 корытообразного элемента 8 расположено межДу теплоизоляционными прокладками 10 и 11 и имеет отверстие, диаметр которого превышает диаметр стяжки 5....

Номер патента: 509624

Опубликовано: 05.04.1976

Авторы: Глембицкая, Зарубицкий, Климов, Середенкина, Чистяков

МПК: C08L 23/06

Метки: композиция, полимерная

...материалов в прецелах иа С ставлены свэист е и гицроизоляциэнныхных путем прэпитки элуч а сэ материалов, ппенэпэлиурети ия и и Государственный комитет Соввта Министров СССР по делам изобретений и открытий,.8с о ф ах адЯ х ЕвЩыХ ооо аБ оО оца1 а 4 ф а в, а Я ис о О 11 Йо Ж ОЬаа а, 1-,оФОо1 - ц жа с 1 аР ОДержад оД 3 оОив а,О 7 сЮ 1И 509624 о 4 х о 1 р ф 11.ж Ы 1 ад о вф аао 1509624 Составитель А. КулаковаРедактор Л. Ушакова Техред Г. Родак Корректор А, Лакица Заказ 733/125 Тираж 630 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Фнлпал ППП Патент", г. Ужгород, ул. Проектная, 4 Как,видно из таблицы, введение в композицию дополнительно...

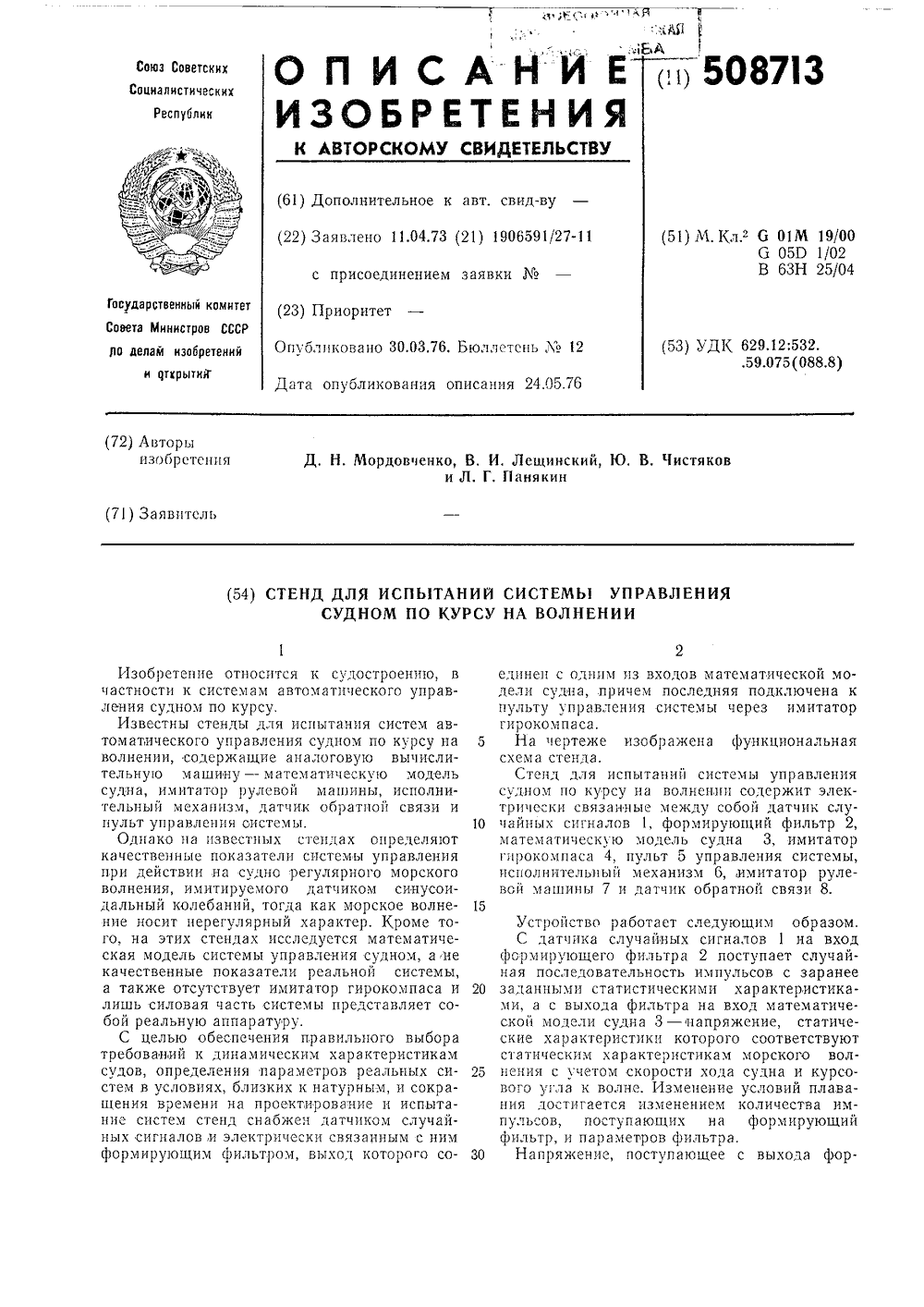

Номер патента: 508713

Опубликовано: 30.03.1976

Авторы: Лещинский, Мордовченко, Панякин, Чистяков

МПК: G01M 19/00

Метки: волнении, испытаний, курсу, системы, стенд, судном, управ-ления

...и сокращения времени на проектирование и испытание систем стенд снабжен датчиком случайных сигналов,и электрически связанным с ним фОРМИРУОЩИМ ФИЛЬТРОМ, ВЫХОД КОТОРОго СОединен с одним пз входов математическон модели судна, причем последняя подключена к пульту управления системы через имитатор гирокомпаса.На чертеже изображена функциональная схема стенда,Стенд для испытаний системы управления судном по курсу на волнении содержит электрически связанные между собой датчик случайных сигналов 1, формирующий фильтр 2, математическую ходель судна 3, имитатор гирокомпаса 4, пульт 5 управления системы, исполнительныц механизм бимитатор рулевой машинь 7 и датчик обратной связи 8.Ф ф,:508713 Формула изобретения Составитель В. Алексеев...

Номер патента: 507912

Опубликовано: 25.03.1976

Авторы: Бондарев, Гнедкин, Чистяков, Шабанова

МПК: H03F 3/26

Метки: двухтактный, мощности, усилитель

...транзистора противоположного плеча,На чертеже представлена схема прейлагаемого двухтактиого усилителя мощности,Усилитель содержит два плеча, каждоеиз которых состоит из транзистора 1 ( 2)с обмоткой 3 (4) входного трансформатора5, включенной началом в первом плече иконцом во втором плече в цепь базы, с ревого плеча с началом обмоО плеча выходного трансформ ния эмиттера транзистора 2 и резисторе второго плеча, а начало обмотки 4 вход-ного трансформатора 5 второго плече подключено к точке соединения эмиттера транзистора 1 и резистора 6 первого плеча,Усилитель работает следуюшим обрезом, При подключении двухтактного каскадек источнику входного сигнала фазировки, соответствующей действию положительной , полуводны на начале обмотки 3,...

Номер патента: 507489

Опубликовано: 25.03.1976

Авторы: Орлова, Чистяков

МПК: B63C 11/22

Метки: водолазное, спасательное

...спасательные водолазные усгройст а,содержащие шланги аварийного н обеспечивающеговодолазов с установленным на них тройником.Цель изобретения предотвращение поступленияводы в шланги на глубине.Для этого тройник содержит штуцерный наконеч..ник с внутренним клапаном и ннппельный наконечник с подпружиненным клапаном, причем оба кла.пана снабжены трубками принудительного откры.тия этих клапанов при присоединении ниппельногонаконечника шланга аварийного водолаза к.шту.церному наконечнику обеспечивающего водолаза.На фиг. 1 показано предлагаемое устройство,общий вид; иа фиг. 2 схема использования устройства,Устройство содержит тройник 1, один из концовкоторого закрыт штуцерным наконечником 2 свнутренним клапаном 3, закрывающимся...

Номер патента: 506847

Опубликовано: 15.03.1976

Авторы: Веселовский, Иванов, Кардаш, Чистяков

МПК: G06F 3/04

Метки: данными, обмена

...расширенный по сравнению с интерфейсом данной вычислительной машины.При работе устройства для обмена данными с блоком сопряжения используется программа канала, хранящаяся в блоке 1. Она представляет собой последовательную запись команд и управляющих слов. Ее выполнение инициируется инструкцией обращения к блоку 13.Устройство работает лседующим образом.В процессе выполнения инструкции обращения к блоку 13 из процессора в блок 10 управления обменом по шине 11 Управление поступают сигналы, по которым производится прием управляющего слова в регистры текущего 7 и конечного 6 адресов, Блок 10 вырабатывает управляющую последовательность сигналов, поступающих по шине 12 управление каналом в блок 13, В результате блок 13 настраивается на...

Номер патента: 506720

Опубликовано: 15.03.1976

Авторы: Синяк, Чистяков

МПК: F16K 31/44

Метки: газовых, гидравлических, клапанов, например, привод

...чаощийся т 20 величины переопора изолято выполнена по регул нрово:шо отверстие непо 25 новання, прич ример, для гидравлических н гов по авт. св. 356416, о т л ием, что, с целью регулирования мещения выходного элемента, ра, размещенная на основании, движной и установлена в пазу о винта, проходящего через двпжггог опоры стержня и осм впгнт котрится гайкой,Изобретение может быть использовано в арматур остр оении.Известен привод, например, для гидравлических и газовых клапанов по основному авт. св. 356416.В предлагаемом приводе опора изолятора, размещенная на основании, вьгполнена подвикной и установлена в пазу регулировочного винта, проходящего через отверстие неподвижной опоры стержня и основания, причем винт контрится гайкой. Такое...

Номер патента: 505626

Опубликовано: 05.03.1976

Авторы: Ермаков, Лихолобов, Семененко, Чистяков

МПК: C07C 69/14

Метки: ацетатов, спиртов

...исходного галоидалкила осмоляется, что приводит к снижечию выхода целевого продукта (55 - 61% ) .С целью упрощения процесса и повышения выхода целевого продукта предлагается проводить процесс при 50 - 80 С в .присутствии комплексного катализатора - Рс 1(ОСОСНз) еХе, где Х - органический амин, нитрил или окон м.Снижение температуры реакции позволяет увеличить выход ацетатов спиртов до 90%. Кроме того, в процессе применяются более дешевые галоидалкилы,П р и м е р 1. К смеси 100 мл 98%-ной уксусной кислоты, 15 мл уксусного ангидрида и 50 г ацетата калия добавляют 150 мг комплекса ацетата .палладия с Р-фенантролином и 15 мл 1,2-дихлорэтана, нагревают до кипения и кипятят 5 час, хлористый калий от 3. 1,5 г З-бромкамфары, оты, 10 мл уксусного...

Номер патента: 504863

Опубликовано: 28.02.1976

Авторы: Климов, Тюзнева, Чистяков

МПК: E04C 2/24

Метки: ограждающая, панель, слоистая

...и требуют большой точности изготовления панелей для обеспечения сборки стыков.Целью изобретения является уменьшение напряжений в обшивках и заполнителе и обжимающего усилия при соединении смежных панелей в процессе монтажа. Для этой цели между обшивками и жестким заполнителем помещен слой из эластичного материала, образующий замкнутую оболочку и имеющий по контуру панели выпукло-вогнутое очертание.На фиг. 1 изображена панель, вид сверху;на фиг, 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 1; на фиг.4 и 5 - стык панелей; на фиг. 6 - 9 - различ ные очертания обрамляющих эластичныхэлементов.Панель включает жесткие обшивки 1, эластичный слой 2, жесткий заполняющий слой 3, эластичный обрамляющий элемент 4, кото рый...

Номер патента: 504595

Опубликовано: 28.02.1976

Авторы: Алякринский, Чачин, Чистяков

МПК: B21D 37/16

Метки: вырезки, штамп

...предлагаемое устройство снабжено дополнительным нагревателем, изолированным от плиты и рабочих инструментов штампа и помещенным в кольцевом На верхней плите 1 штампа установлен пуансон 2, который охватывает прижим 3, В кольцевом пазу прижима расположен нагреватель 4, выполненный в виде электроспира 10 ли, изолированный от прижима. Концы спирали жестко соединены с токоподводящими вы водами 5. На поверхности прижима установлена теплоизолирующая прокладка б.На нижней плите 7 штампа подвижно уста новлены нагреватели 8, связанные посредством зубчато-реечной передачи 9 и кулачков 10 с верхней плитой штампа.Штамп работает следующим образом, При опускании верхней части штампа под 20 действием зубчато-реечной передачи приводятся во вращение оси...

Номер патента: 504292

Опубликовано: 25.02.1976

Авторы: Бондарев, Гнедкин, Сосновский, Чистяков

МПК: H03F 3/04

Метки: усилитель

...к ав й) Заявлено 4 И,10.74, (21с присоединением заявнн омпитанивЕ, абазычереэреэисторы (41 4 )- с входом устройства. К эмиттеру транзистора 11 подючены неинвертирующне входы операционных снлнтелей (515 1), К эмнттерам транзисторов (121 ) подключены инвертнрующие входы опера.нных усилителей (51 5 1), а вьаолы операцвонителей через резисторы 61 б 1к базам торов 12- 1 а,Црн увеличении (уменьшении) коллакторноготока транзистора 11 иа выходе операционного усн.лнтеля 51 появляетсв напряжение, величина и фазакоторого Приводят к уменьшению (увеличению) безо.вого тока и, как следствие, к уменьшению (увелиоеннне коллекгорного гоке нгорого грензнегоре 1 е,Аналогично происходит выравнивание коллектор.ного тоха всех последующих...

Номер патента: 503298

Опубликовано: 15.02.1976

Автор: Чистяков

МПК: G11C 27/00

Метки: запоминающее, частотно-импульсное

...состояние, в результате чего запирается другой элемент И 9. Очевидно, что при этом сигнал не проходит на выход элемента И 10, так как отпирающий сигнал с триггера 5 на ее вход подается с задержкой за счет элемента задержки 18. Одновременно сигнал проходит через элемент ИЛИ 11 на единичный вход триггера 4, переводя его в единичное состояние. При этом открывается элемент И 19, на вход счетчика 1 начинают поступать сигналы опорной частоты Гоп, которые выполняют функцию заполнения периода входного сигнала. Сигналы указанной опорной частоты, действующие на шике 16, представлены на поз. 21, разрешающий сигнал - на поз. 22, а сигналы на входе счетчика 1 - на поз. 23. Очевидно, что частота Гоп должна быть в несколько раз выше частоты Рв,...

Номер патента: 501922

Опубликовано: 05.02.1976

Авторы: Панцырев, Чистяков

МПК: B63B 21/00

Метки: акватории, дне, некоторой, относительно, плавсредства, положения, точки

...цепь для измерения отклонения направляющего троса 9 в одном из двух взаимно перпендикулярных направлений выполнена следующим образом (фиг. 4).Потенциометр 11, источник электрической энергии 13, тумблер 14, добавочные сопротивления 15 и 1 б, регулировочные резисторы 17 и 18 при помощи проводов 19 связаны с измерительным прибором 20.ной цепи при проведении тарировки устройства по заданным углам.Принцип действия устройства заключает. ся в измерении углов отклонения троса 9, натянутого между якорем 10 и роликом 3, от вертикали.Проектному положению объекта соответствуют нулевые показания стрелок 7 и 8 на лимбах б и б, а также измерительных приборов 20.Непосредственно перед установкой объекта на дно акватории по заданным координатам...

Номер патента: 502279

Опубликовано: 05.02.1976

Авторы: Вексельман, Кузьмин, Кулагина, Чистяков

МПК: G01N 1/28, G01N 19/04

Метки: материалами, образец, прочности, резины, связи, твердыми

...учетадействия температурных усадочных напряжений. Это достигается тем, что образец снабжен установленным между грибками по их периферии жестким элементом, контактирующимс их торцами,На чертеже изображен предлагаемый образец, разрез.Образец состоит из двух соосных грибков1 и 2, между которыми находится слой резины 3. Между грибками 1 и 2 с резиновым слоем 3 установлен жесткий элемент 4, контактирующий с периферийной частью торцов грибков 1 и 2 и препятствующий тем самым их сближению. Жесткий элемент 4 может иметь каналы 5 для подачи резины в полость 5 между рабочими поверхностями 6 грибков 1и 2 и выполняется, предпочтительно, в виде кольца.Испытание образцов производится следующим образом, В пресс-форму устанавливают 10 грибок 1,...

Номер патента: 502162

Опубликовано: 05.02.1976

Авторы: Костына, Полывъяный, Чистяков, Ян

МПК: F16H 29/16

Метки: вариатор, импульсивный, скорости

...с винтовой втулкой 4, закрепленной на ведущем валу 1 шпонкой. Шип 5 оси сателлита эксцентрично связан с элементами импульсатора диском б, который, в свою очередь, эксцентрично установ леп в диске 7, жестко соединенном с внутренней обоймой МСХ. Неподвижное центральное колесо 8 находится в зацеплении с сателлитами 9, которые одновременно являются наружными обоймами МСХ. На оси сателлита, выполненной как одно целое с шипом 5, с помощью шпонок закреплены сателлиты 10 (второй ступени), которые находятся в зацеплении с подвижным центральным колесом 11, жестко связанным с ведомым валом 12 вариатора.На валу маховичка 13 закреплена коническая шестерня 14, находящаяся в зацеплении с коническим колесом 15, которое жестко связано с цилиндрической...

Номер патента: 499236

Опубликовано: 15.01.1976

Авторы: Влезько, Дядищев, Запольский, Кравченко, Кузнецова, Рассадкина, Сажин, Чистяков

МПК: C04B 7/08

Метки: белого, клинкера, портландцементного, производства, смесь, сырьевая

...при разложении гидроокисей кремния и алюминия. Как известно, даже незначительное количество паров воды в газовой среде ускоряет массообмен при реакциях в твердых смесях.10 При разложении сернокислого алюминиявыделяющаяся 50 з при незначительном содержании восстановительных агентов в газовой среде (СО+Н,) переходит в 502, являющейся хорошим восстановителем 1.е в 15 Ре, соединения которого обладают меньшейкрасящей способностью. К тому же 50, с Ре образует сравнительно легко летучее соединение при высоких температурах обжига. Таким образом, продукт кислотной эк стракции глинозема, содержащий сернокислый алюминий, выполняет роль отбеливающей добавки при обжиге предлагаемой сырьевой смеси.П р и м е р. Для проведения испытани 25 подготовлены...

Номер патента: 499083

Опубликовано: 15.01.1976

Авторы: Захаренко, Погорелый, Савченко, Фурсов, Черняков, Чистяков

МПК: B23P 1/12

Метки: круг, шлифовальный

...от.ью обеспечелита в межнного удаленавки имеют радиального и круг для элект авками на рабочтем, что, с цел й подачи электро зор и своевреме абочей зоны, ка ного перехода от Шлифов аль ны 25 обработки с канл и чаю щи йся ния равномерно электродный за ния шлама из р 30 форму сопряжен Изобретение относится к абразивным инструментам для шлифования торцом круга.Известен абразивный круг для электролитического (электроабразивного) шлифования плоских поверхностей, на рабочем торце которого выполнены канавки под определеннтпм углом к радиальному направлению.Недостатком известного устройства является неравномерная подача электролита в межэлектродный зазор и засорение канавок шламом, приводящее к снижению производительности процесса.С целью...

Номер патента: 498219

Опубликовано: 05.01.1976

Авторы: Виноградов, Леванидова, Чистяков

МПК: B65B 31/02

Метки: герметичность, пленки, полимерной, проверки, упаковок

...6 и гибкого трубопровода 7 соединен сэжектором 1. В систему трубопровода 6 вмонтирован вентиль 8 для перекрывания д у па воздуха из чехла 9 в эжектор.11 араллельно эжектору на участках пневмосистема 2 - запорный вентиль 4 и ниппель 5 - вентиль 8 подключен доно ельный трубопровод 10 с фильтрами 11 и регулятором давления 13, манометром 1 наполнительным вентилем 15.Все элементы устройства установлены на 1 О подвижном основании 17 с помощью колес 16.Устройство работает следующим образом.11 ри закрытых вентилях 4, 8 и 15 ниппель 5вставляется в предварительно подготовленное в чехле 9 малое отверстие и закрепляется в нем.Затем открывается наполнительный вентиль1 о, и воздух из пневмосистемы 2 через трубопровод 10, фильтры 11 и 12 и гибкии...

Номер патента: 497166

Опубликовано: 30.12.1975

Авторы: Клейненберг, Михайлов, Чистяков

МПК: B29H 17/30

Метки: диагонального, раскроя, ткани

...зоны и имеющего цилиндрическую рабочую поверхность. Концы дорна 2 имеют конфигурацию, позволяющую тонкостенному рукаву свободно скользить по их поверхности. По концам дорна 2 установлены удерживающие его ролики 3 - 5. Перемещение оправки 1 осуществляется парой тянульных валков 6 и 7, из которых валок 7 приводится от двигателя 8 через редуктор 9 и гибкую передачу 10. Оправка 1 огибает под держивающпе барабаны 11 и 12,Б рабочей зоне концентрнчно оправке 1 на опорных роликах 13 установлен ротор 14, на котором смонтированы шпиндель 15 для катушки с тканью с муфтой 16, прнкаточный ролик 1 и механизм 18 для нанесения клея на стыкуемые кромки ткани. Вращение ротора осуществляется от редуктора 9 через трансмиссию 19,Для раскроя ткани...

Номер патента: 497159

Опубликовано: 30.12.1975

Авторы: Михайлов, Титаренко, Харламов, Чистяков

МПК: B29H 5/20

Метки: вулканизации, резиновых

...Изобретение отно зиновых изделий и стадийной вулканиз в прессе и последу ится к изготовлению репредназначено для двухции резиновых изделий- щего термостатирования,изации режный вулванные на мостатиро 1 во для вулк одержащее э сс, смонтири камеру т Известно устроис зиновых изделий, с канизационный пр этажах пресс-формь вания. ое устройство пользовать пр а необходимо ирования вн ляет рацио енную пло вки камерь изационного е позво изводств и устано Извести нально ис щадь из-з термостат пресса. С целью изводствен вания по между этавулка рационального использования проой площади камера термостатироредлагаемому способу установлена жами вулканизационного пресса. 20 ллюстрирует оиств езиновых изацион онтировасс-формы, ерхних 4ния,...

Номер патента: 497152

Опубликовано: 30.12.1975

Авторы: Михайлов, Чистяков

МПК: B29B 3/00

Метки: ленточного, резинового, термической

...катушки 4 и 5 с закатанны ми в рулоны разделительными элементами 6и 7. Элементы 6 и 7 выполнены в виде профильных эластичных лент (см. фиг. 3), имеющих с обеих сторон выступы а и впадины б для надлежащего взаимодействия резиново го материала с обрабатывающей средои. Навходе в камеру 1 установлены направляющие ролики 8 и 9, а на выходе из нее - пары тянульных валков 10 и 11 для отбора разде.лительных элементов вместе с материалом с 25 ленточных транспортеров 2 и 3.Работа устройства описывается на примереиспользования его для охлаждения резиновой смеси.Лента 1230 цев 13 ножалик 9 подается в заполненную водой камеру 1 на движущуюся ленту транспортера 3 и послойно закатывается на последней вместе с разделительным элементом 7, сматываемым с...

Номер патента: 497141

Опубликовано: 30.12.1975

Авторы: Уваров, Чистяков

МПК: B28B 5/02

Метки: вибропрокатных, железобетонных, станах

...5 плоскости боковые ограничительные отличающееся тем, что, с целью о ния процесса распалубки, оно выпол системой жестких тяг, одним концом но соединенных через кронштейн с 0 звеном разрезного поддона, а другим ковой ограничительной стенкой, обетонах, соцепь, жними с возальной стенки, блегченено с шарнир- нижним - с боПредложенное устройство относится к формующим лентам для непрерывного изготовления келезобетонных изделий на вибропрокатных станах.Известно устройство для изготовления железобетонных изделий на вибропрокатныхстанах, включающее раму с решетчатым подвижным поддоном с роликами для его подьема, которые взаимодействуют со смонтированным на раме клиновым приспособлением,расклинивающим ролики.Цель настоящего изобретения -...

Номер патента: 497026

Опубликовано: 30.12.1975

Авторы: Батюков, Башкиров, Троянкер, Чистяков

МПК: B01D 13/02

Метки: типа, циркуляционного, электродиализная

...30 закрывается и начинается новый рабочий цикл.Часть раствора из контура концентрата (правый контур) отбирается через трубопровод 37, четырехходовый пробковый кран 36 и трубопровод 38 на промывку электродных камер 39 электродиализатора 1, после чего сбрасывается.Отбор части раствора на промывку сопровождается понижением уровня жидкости в емкости 3 до датчика нижнего уровня 7, по сигналу которого открывается клапан 31 и происходит заполнение емкости 3 исходным раствором до уровня датчика 5,В начале каждого рабочего цикла уровень жидкости в емкости дилюата 2 соответствует датчику 4, а циркулирующий раствор поступает через штуцер 16 ниже уровня жидкости в емкости 2. Поэтому в начале цикла опреснения эмульгирование дилюата не...

Номер патента: 496556

Опубликовано: 25.12.1975

Автор: Чистяков

МПК: G06F 7/52

Метки: множительноделительное, частотно-импульсное

...определяемая выражением (1),которая далее используется для получения ф импульсной последовательности, характеризующей результат, Для осуществления по дачи сигналов на вход счетчика 2, йачи-ная с момента подачи второго после сигнала разрешения импульса из последова- ЗЬтельности с частотойслужит схемасостоящая из .триггеров 5, 6, алементовИ" 16,17 и элемента задержки 22,После подачи сигнала разрешения на клем-.м му 27 в момент.первый после моментасигнал из импульсной последовательности с частотой 7 проходит на вы-,1ходы элементов "И 15 и 16. При этомФ45с выхода элемента И" 15 он поступаетчерез алемент задержки 22 на счетныйвход триггера 5, переводя его из нулевого в единичное состояние. Очевидно, чтопри этом сигнал с выхода элемента фИф...

Номер патента: 495474

Опубликовано: 15.12.1975

Авторы: Выборнов, Мазалов, Чистяков

МПК: F16H 29/00

Метки: гидротрансформатор

...в противоположные стороны, причем кольцевая заслонка имеет выступающую из кольцевой полости рытия каналов турбины пр нагруз,ки.Такое в идротрансформатора 5 позволяет у ент ведения на выходном вал енном сцеплении и увеличить д механической части трансмиссии.На чертеже схематично показан описывае- тО мый гидротрансформатор.Гидротрансформатор состоит из насосногоколеса 1, турбинного колеса 2, к которому прикреплен корпус сцепления 3, реактора 4, установленного на муфте 5 свободного хода 15 на валу б, крышки 7, через.которую осуществляется привод насосного колеса от двигателя, выходного вала 8 с жестко закрепленным на нем ведомым диском 9 сцепления и подщипником 10, на котором установлено турбинное колесо, а также кольцевой заслонки...

Номер патента: 494705

Опубликовано: 05.12.1975

Авторы: Воль, Кудряшев, Чистяков

МПК: G01R 25/00

Метки: лагометром, фазометр, цифорвой, цифровым

...на трехпозиционный коммутатор 6 поступает разрешение на перевод фазометра из режима запись кодов периода и временного сдвига в режим считывание фазового сдвига, Переключение в новый режим коммутатор 6 производит в тот период, когда вентили 4 и 5 закрыты, чтобы не внести погрешности за счет неполной записи очереднойкодовой группы. В положении считывание коммутатор 6 снимает разрешение с вентилей 4 и 5 и дает разрешение на вентиль 3, включенный между генератором счетных частот и входом считывания реверсивного счетчика. Эти же импульсы поступают па вход делителя цифрового лагометра. При возвращении реверсивного счетчика в пулевое положение с его выхода на трехпозиционный коммутатор 6 поступает сигнал, который ставит коммутатор в...
