Чистяков
Фильтровальный картон для очистки биологических жидкостей и способ его получения
Номер патента: 1158643
Опубликовано: 30.05.1985
Авторы: Гайденко, Канарский, Константинов, Крашенюк, Платицына, Рейфман, Стребкова, Чистяков
МПК: D21F 11/14, D21H 5/18
Метки: биологических, жидкостей, картон, фильтровальный
...были получены в лабораторных условиях следующим образом.Базальтовое волокно 60,8 мкм раэмалывают в ролле при рН 7 и концентрации 1-1,5% до получения волокнистой суспензии с весовым показателем длины волокна 150, 160 дцг по аппарату Иванова, Общее время обработки 10 мин. В приготовленную суспензию волокон добавляют 10%- ный раствор меламиноформальдегидной смолы марки И, в количестве 2,5% от общей массы абсолютно сухого образца картона и перемешиваю. в течение 5 мин, Затем базальтовое волокно подают в сцежу, где отбирают воду. Окончательное обезвоживание базальтового волокна и термофиксацию меламиноформальдегидной смолы на Таблица Содержание компонентов, мас.%,в составахКомпоненты 15 50 40 40 30 44 31 Базальтовое волокно,покрытое...
Слоистая панель ограждения
Номер патента: 1158244
Опубликовано: 30.05.1985
Авторы: Бихневич, Гурьев, Чистяков
МПК: E04C 2/26
Метки: ограждения, панель, слоистая
...слой заливочного пенопласта, обладающего технологической усадкой, и обрамление, пос.леднее выполнено в виде отрезков брусков пенопласта с высотой меньше толщины панели, установленных в продольном направлении панели параллельнодруг другу с зазором относительно обшивок,На фиг.1 изображена слоистая панель ограждения; на фиг,2 - то же,поперечное сечение.Слоистая панель ограждения вклю"чает металлические профилированные 44 гобшивки 1, между которыми размещен утеплитель - заливочный пенопласт 2, обладающий технологической усадкой и прочностью при сдвиге менее 2,0 кгс/см . Между металлическими обшивками по торцам панели установлены отрезки брусков 3 из пенопласта более прочного при сдвиге, чем пенопластовый утеплитель панели, например...
Реактор с интенсивным перемешиванием
Номер патента: 1158223
Опубликовано: 30.05.1985
Авторы: Александров, Веретнов, Вишневский, Долматов, Сущев, Чистяков
МПК: B01J 8/10
Метки: интенсивным, перемешиванием, реактор
...потока жидкости и нарушению гидродинамического режима реактора.Цель изобретения - расширение области применения.Поставленная цель достигается тем, что в реакторе с интенсивным перемепщванием, содержащем корпус с теплообменной рубашкой, крьппку, перемешивающее устройство с валом, циркуляционную трубу, отражатель потока в виде полутора, обращенный выпуклостью к крышке, отражатель готока установлен с. возможностью возвратно-поступательного вертикаль - ного перемещения.При этом отражатель потока жестко закреплен на верхнем торце циркуляционной трубы, причем циркуляционная труба выполнена телескопически раздвижной.На фиг. 1 представлен реактор, ,продольный разрез; на фиг. 2м. реактор с механическим перемещением отражателя, продольный...
Акустический изолятор
Номер патента: 1157497
Опубликовано: 23.05.1985
Авторы: Грибанов, Кимлык, Кривонос, Чистяков
МПК: G01V 1/52
Метки: акустический, изолятор
...) волновых лучей в месте изгибапружины звукоизоляционной секции;на фиг. 6 - вид формы отражения поверхностей на изгибах пружины; нафиг. 7 - вариант выполнения изгибапружины.Акустический изолятор являетсясоставной частью каротажного зонда(,фиг. 1 )Каротажный зонд содержит акустические преобразователи 1, акустическиеизоляторы 2 и соединительные пружины 3,Акустический изолятор 2 состоитиэ звукоизоляционной секции и переходников 4 и 5 ( фиг, 2 ).Звукоизоляционная секция выполнена из металлической пружины 6 треугольной (или полигональной ) навивки суглом изгиба меньшим угла полноговнутреннего отражения в этом материале. Пружина 6 выполнена иэ сплошного или полого (трубчатого) стержня.Форма поперечного сечения стержнявыбирается из расчета...
Пламенно-ионизационный детектор
Номер патента: 1157442
Опубликовано: 23.05.1985
Авторы: Зюзин, Кочнев, Погуляевский, Чистяков
МПК: G01N 27/62, G01N 30/68
Метки: детектор, пламенно-ионизационный
...электри.ческая схема предлагаемого пламенно-ионизационного детектора.Пламенно-ионизационный детекторсодержит ионизационную камеру 1,которая имеет коллекторный электрод2, пламенную горелку 3, выполняющуюодновременно рольвторого электрода,спираль 4 поджига пламени, термо 35пару 5, входные штуцера 6 и 7, соединенные, соответственно, газовымилиниями с источниками водорода ианализируемого газа, штуцер 8, соединенный газовой линией с источникомвоздуха на горение и штуцер 9 сброса продуктов горения в атмосферу,газовый клапан 1 О, например электромагнитный или электропневматический,в линии подачи водорода, генератор11 прямоугольных импульсов, реле12 времени, источник 13 питания,компаратор 14, счетчик 15 импульсов,первый 16 и второй. 7...
Слоистая панель ограждения
Номер патента: 1157190
Опубликовано: 23.05.1985
Авторы: Бихневич, Галацкий, Глазунов, Гурьев, Змитреня, Ракин, Чистяков
МПК: E04C 2/26
Метки: ограждения, панель, слоистая
...с завальцованнымина полки продольных элементов обрамления кромками и утеплитель из заливочногопенопласта, элементы обрамления выполнены в виде компенсаторов из тонколистовогоматериала, а между утеплителем и элементами обрамления размещены разделительные прокладки.На фиг. 1 изображена слоистая панельограждения; на фиг. 2 - 5 - варианты выполнения элементов обрамления,45Слоистая панель ограждения включаетметаллические профилирова нные обшивки 1,между которыми размещен утеплительзаливочный пенопласт 2, обладающий технологической усадкой и прочностью при сдвиге менее 1 - 2 кгс/см, Вдоль продольных 50сторон панели установлены компенсаторы3 в виде тонкого металлического листа толщиной 1 - 2 мм, на кромки 4 которого завальцованы кромки обшивки...
Стабилизатор переменного напряжения
Номер патента: 1156030
Опубликовано: 15.05.1985
Автор: Чистяков
МПК: G05F 1/20
Метки: переменного, стабилизатор
...напряжения включенысоответствующие оптоэлектронныеключи, выходы которых соединены с входами соответствующих инверторов и первыми из входов соответствующих логических элементов И, выходы ин - верторов подключены к вторым входам соответствующих элементов И, кроме элемента И, выход которого соединен с управляющим входом дополнительного переключающего элемента, третьи входы элементов И подключены к выходу дифференцирующей цепи, а выходы их соединены с управляющими входами переключающих элементов, дополнительный переключающий элемент включен между входной клеммой и одним из выводов цепи, образованный из последовательно соединенных первичных обмоток вольтодобавочного трансформатора, другой вывод которой соединен с выходной клеммой.На чертеже...
Система водоснабжения здания
Номер патента: 1153020
Опубликовано: 30.04.1985
Авторы: Ливчак, Чистяков
МПК: E03B 1/02, G05D 27/00
Метки: водоснабжения, здания
...аккумулятора 3 присоединен воздушный трубопровод 11 с обратным клапаном - ограничителем расхода 12 или вантуз.На импульсном трубопроводе, присоединенном к подающему трубопроводу 1 до регулятора 6 расхода, установлен датчик 13 давления, электрически связанный с электро- задвижками 5 и 9 (импульсные линии показаны на чертеже пунктиром, а электрические линии - штрих-пунктиром) . Система работает следующим образом.При повышенном и нормальном давлении воды в городской водопроводной сети и водозаборе в сети меньшем расчетного вода в систему подается по общему подающему трубопроводу 1, минуя бак-аккумулятор 3, который в это время заполнен водой. Повысительный насос 2 в это время работает или выключен, если давление воды достаточно для...
Основный регулятор ткацкого станка
Номер патента: 1152984
Опубликовано: 30.04.1985
Авторы: Артемьев, Колотилов, Чистяков, Чугин
МПК: D03D 49/12
Метки: основный, регулятор, станка, ткацкого
...от продольных перемещений по оси 9 гайкой 13 и контактирующего с упором 14 планки 8. Профиль кулачка 11 выполнен по закону логарифмической спирали, которая позволяет кулачку 1 при всех его положениях относительно упора 14 работать в условиях самоторможения, Спиральнаяпружина 12 одним концом жестко закреплена на самотормозящемся кулачке 11, а вторым - на планке 8, которая опирается на поверхность 5,Кроме того, интегрирующий механизмсодержит храповый механизм, зубчатый элемент которого выполнен в ви- Оде колеса 16, установленного сооснокулачку 11, жестко соединенного сним и связанного с плечом .6 трехплечего рычага посредством реечнойзубчатой передачи, зубчатое колесо17 которой свободно установлено наконцентричной с осью 9 ступице...
Слоистая панель ограждения
Номер патента: 1151651
Опубликовано: 23.04.1985
Авторы: Бихневич, Глазунов, Гурьев, Чистяков, Яковлев
МПК: E04C 2/26
Метки: ограждения, панель, слоистая
...Изобретение относится к строительству, а именно к панелям ограждения, используемым в промышленном и гражданском строительствеЦелью изобретения является повышение несущей способности и срока службы панели,На фиг. 1 изображена предлагаемая слоистая панель ограждения; на фиг. 2 - 4 - варианты выполнения складок.Слоистая панель ограждения включает металлические обшивки 1, между которыми размещен заливочный пенопласт 2, обладающий технологической усадкой и прочностью при сдвиге менее 1 - 2 кгс/см, и ребра 3. Обшивка 1 в зоне примыкания к ребрам 3 снабжена складками 4. Конфигурация складок 4 может быть различной, например волнообразной, спиралеобразной, сложного очертания, в виде петли или желобка.Для уменьшения усадочных и температурных...
Газовая холодильная регенеративная машина
Номер патента: 1150448
Опубликовано: 15.04.1985
Авторы: Агамалов, Ворожев, Делиев, Кривошеев, Урбанюк, Чистяков, Яковлев
МПК: F25B 9/00
Метки: газовая, регенеративная, холодильная
...работе газовой холодильноймашины пары масла по системе 13 подпитки проникают врабочую полость 7.В рабочей полости 7 газообразныйхладагент вместе с парами масла периодически перемещается поршнем 5 ипоршнем-вытеснителем 6 из теплойзоны 8 через холодильник 1, регенератор 2, теплообменник 3 ожижителяв холодную зону 9 и обратно. Приводпоршней 11 построен так, что когдапоршень 5 быстро перемещается вверх,сжимая хладагент в рабочей полости7, поршень-вытеснитель 6 совершаетмедленное перемещение вблизи верхнеймертвой точки. При этом основная масса хладагента находится в теплойзоне 8, где и выделяется основноеколичество тепла сжатия. На следующем этапе поршень 5 совершает медленное перемещение вблизи своейверхней мертвой точки, а...
Таймер
Номер патента: 1149233
Опубликовано: 07.04.1985
Автор: Чистяков
МПК: G06F 1/00
Метки: таймер
...состоящий, например, из первого и второго триггеров 12 и 13, генератор 14, вход 15 первоначальной устачовки, вход 16 записи, входы длительности интервала 17, выбора каналов 18, момента формирования сигнала соответствующего канала 19 - 1. . ., 19 - и, момента прерывания 20, выход 21 прерывания, выходы 22 - 1, , 22 - и каналов.Счетчик 1 предназначен для приема кода с входа 17 по разрешающему уровню выхода первого триггера 12, хранения его и осуществляет вычет единиц из содержимого счетчика 1 до появления на выходе переполнения по вычитанию сигнала, по которому формируются задние фронты тактовых сигналов работающих каналов.Регистр 2 данных предназначен для приема кода с входа 18, хранения его на время выдачи сформированных так- товым...
Непрерывный способ получения галоген-или нитрозамещенных ароматических карбоновых кислот
Номер патента: 1148848
Опубликовано: 07.04.1985
Авторы: Александров, Вишневский, Долматов, Кандыба, Липин, Майоров, Милицин, Сущев, Чистяков, Шкуро
МПК: C07B 39/00, C07B 41/08, C07C 63/70 ...
Метки: ароматических, галоген-или, карбоновых, кислот, непрерывный, нитрозамещенных
...также является впервые применяемой,хотя объединение нескольких аппаратов с целью утилизации ре"акционного тепла известно 8 .Найдено, что окисляющей частицейявляется радикалоподобная молекуладвуокиси азота. В начале процессаона образуется за счет термическогораспада азотной кислоты. Во времясобственно окисления двуокись азотаобразуется при взаимодействии окисиазота, продукта реакции окисленияи азотной кислоты, причем концентрация двуокиси азота прогрессивно нарастает, что обуславливает самоускоряющийся характер процесса. На этомэтапе массообмен с газовой фазой,обогащенной окисью азота, благоприятствует процессу, На завершающемэтапе концентрация двуокиси азотаостается практически постоянной,так как избыточное ее количество...
Устройство для охлаждения непрерывно-литого слитка прямоугольного поперечного сечения
Номер патента: 1148701
Опубликовано: 07.04.1985
Авторы: Белогуров, Евтеев, Завалин, Паршин, Соболев, Трефилов, Федченко, Чистяков
МПК: B22D 11/124
Метки: непрерывно-литого, охлаждения, поперечного, прямоугольного, сечения, слитка
...вертикальными ограничителями, расположенными попарносимметрично относительно середины, каждой его грани с расстоянием между ними 0,6-0,8 ширины грани,При расстоянии меньше, чем 0,6ширины грани слитка, происходитуменьшение общей эффективности охлаждения и развитие осевой ликвации,При расстоянии больше, чем 0,8 ширины грани слитка, происходит образование трещин,в угловых областях слитка.На фиг. 1 изображено устройстводля охлаждения непрерывно-литогослитка, продольный разрез; на фиг.2 разрез А-А на фиг, 1; на фиг. 3узел 1 на фиг. 2,Устройство для охлаждения непрерывно-литого слитка содержит кожух1, в нижней части которого установлены патрубки 2 для подачи воды впространство между кожухом и охлаждаемым непрерывно-литым слитком...
Устройство для измерения продольных деформаций
Номер патента: 1146539
Опубликовано: 23.03.1985
Авторы: Белан, Кимлык, Чистяков
МПК: G01B 5/30
Метки: деформаций, продольных
...неравномерностью поперечных деформаций, Этоснижает точность при измерении продольных деформаций.Наиболее близким к изобретениюпо технической сущности являетсяустройство для измерения продольныхдеформаций, содержащее рамку с установленными на ней индикаторами с из"мерительными штангами, вторую рамкус опорными площадками, предназначенными для взаимодействия с измерительными штангами, узлы крепления рамок на образце. Полукольца крепятсяна образце восьмью крепежными винтами, между образцом и винтами имеютсяэластичные прокладки 2,Недостатком устройства являетсянизкая точность измерения, обусловленная перекашиванием рамок, а эластичные прокладки компенсируют лишьчасть поперечных деформаций. 10 15 20 25 30 Предлагаемое устройство содержит...
Способ измерения концентрации нерастворенного газа в жидкости
Номер патента: 1145282
Опубликовано: 15.03.1985
Авторы: Бутенко, Чистяков
МПК: G01N 29/02
Метки: газа, жидкости, концентрации, нерастворенного
...колебаний.Иэ выражения (2) следует, что при фиксированной частотеЕ ю Ео поперечное сечение затухания б из452823 11меняется пропорционально изменениюрадиуса пузырька г , в то времякак количество пузырьков 11 припостоянной их объемной концентрации О пропорционально 1/ 1 . А этоЪозначает, что при одинаковой концентрации пузырьков, но отличающихся друг от друга размерами 1, затухание звука в среде будет различным. Так, например, при изменениирадиуса пузырьков в 10 раз затухание звука изменяется на 100 дБ,вследствие чего появляется большаяошибка измерения. Иэ выразения (2)следует такзе, что при неизменномрадиусе пузырька 1 зависимость беот частоты акустических колебаний,носит нелинейный характер, что иполозено в основу описанного...
Низкочастотный вибростенд
Номер патента: 1145257
Опубликовано: 15.03.1985
Авторы: Певзнер, Чистяков
МПК: G01M 7/00, G05D 19/02
Метки: вибростенд, низкочастотный
...зибровозбудитель, подключенные к нему последовательно соединенные первый усилитель и первый блок сравнения, взаимодействующий с виброплатфбрмой датчик перемещений, подключенные к нему второй блок сравнения, третий блок сравнения, интегратор и подключенные к нему выходами источник опор-З 5 ного напряжения и амплитудный детектор, снабжен взаимодействующим с виброплатформой вторым электродинамическим вибровозбудителем, подключенным к нему вторым усилителем к вы коду которого подключен третий блок сравнения, первым блоком коррекции, включенным между выходом второго блока сравнения и входами первого и третьего блоков сравнения, 45 подключенными к токовым катушкам электродинамических вибровозбудителей, последовательно соединенными...

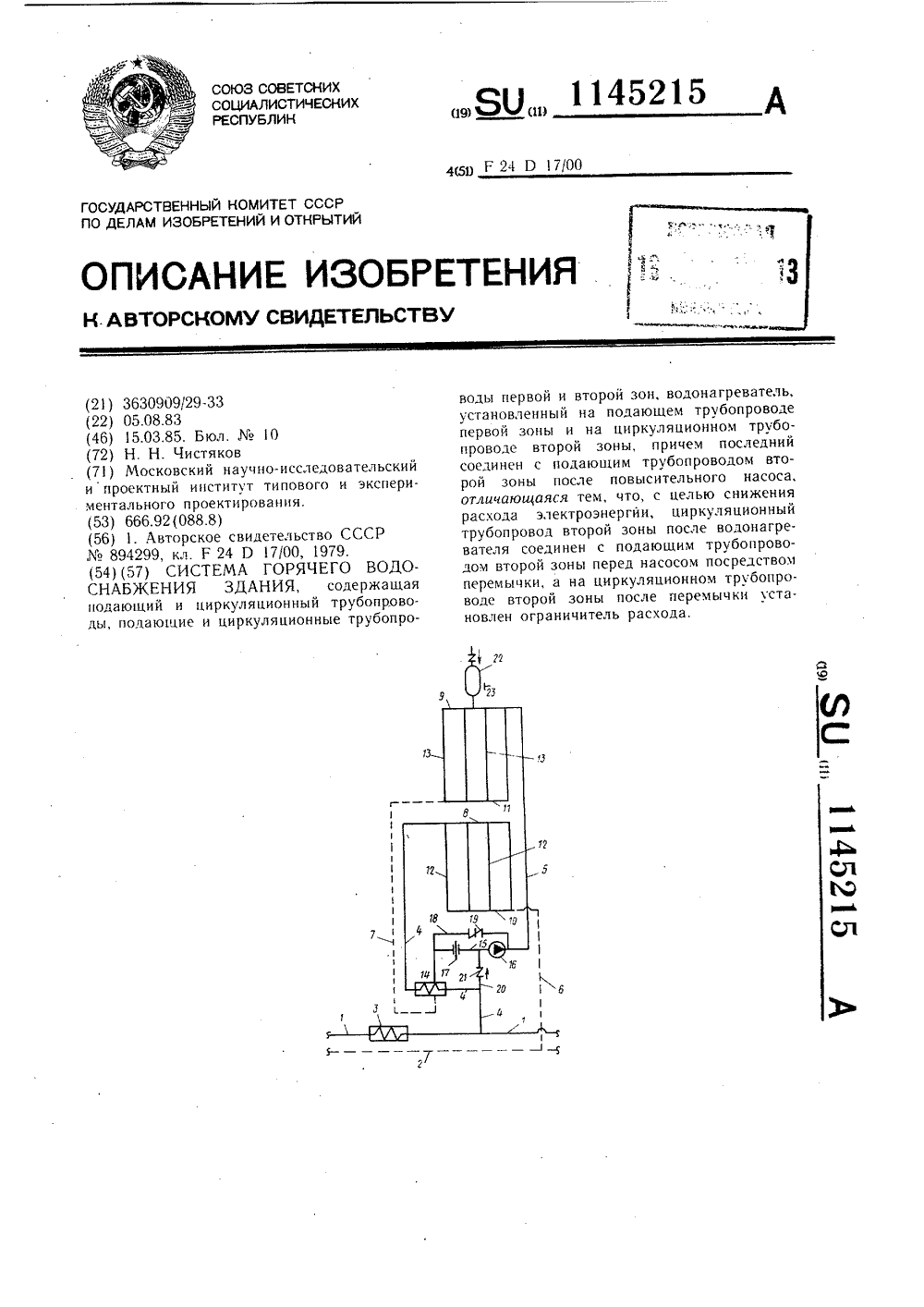

Система горячего водоснабжения здания
Номер патента: 1145215
Опубликовано: 15.03.1985
Автор: Чистяков
МПК: F24D 17/00
Метки: водоснабжения, горячего, здания
...водонагреватель 14-, установленный на циркуляционном трубопроводе 7 и соединенный трубопроводом 4 первой зоны, а с подающим трубопроводом 5 20 25 30 35 40 45 50 55 второй зоны - перемычкой 15, на которой установлен циркуляционно-повысительный насос 16 и дросселирующее устройство 17. Скоростной водонагреватель 14 соединен с подающим трубопроводом 5 второй зоны участком циркуляционного трубопровода 18, на котором установлен ограничитель 19 расхода. Подающий трубопровод 4 первой зоны соединен с подающим трубопроводом 5 второй зоны трубопроводом 20 с обратным клапаном 21.В качестве ограничителя 19 расхода может быть использован подъемный обратный клапан, установленный крышкой вниз. При некоторой критической скорости поток воды поднимает...
Сырьевая смесь для изготовления теплоизоляционных изделий
Номер патента: 1143727
Опубликовано: 07.03.1985
Авторы: Байкова, Гуревич, Дудеров, Колотушкин, Рассыпнова, Чистяков
МПК: C04B 30/02
Метки: смесь, сырьевая, теплоизоляционных
...изделий, возведения теплотехнических агрегатов, произвОдстверемонтных работ и нанесении огнезащитных покрытий и обеспечиваетпроцессы твердения сырьевой смеси,а также ее устойчивость и стабильность во времвни при длительномвоздействии высоких температур.Введение в сырьевую смесь тонкомолотого шамота и глиноземистогоцемента обуславливает создание жесткого скелета материала с повышенноймеханической прочностью и придаетему дополнительную огнестойкость.Глиноземистый цемент также ускоряетсроки охватывания смеси и тем самымснижает общее время сушки изделийи покрытий при комнатной температуре.Введение в смесь зерен шамотноголегковеса ШЛБ,3 позволяет снизитьпроцент содержания плотных порошковв материале и тем самым обеспечитьего...
Гидравлическое устройство
Номер патента: 1143561
Опубликовано: 07.03.1985
Авторы: Астафьев, Костыря, Олешков, Чистяков
МПК: B23P 19/027, B30B 1/32
Метки: гидравлическое
...Длины ходов плунжеров 14-16 взаимократны, причем длина хода плунжера 14 в 4-5 раз меньшедлины хода плунжера 15, в 15-20 разменьше длины хода ппунжера 16 и равнашагу утолщений 8 на тяге 7. Диаметры 30плуцкеров соотносятся следующим образом: если диаметр плунжера 14 принять эа 1, то диаметры плунжеров 15и 16 будут соответственно 0,75-0,85и 0,55-0,65. Таким образом, длинахода каждого последующего плунжераувеличивается в 4-5 раз, а диаметруменьшается в 1,2-1,3 раза, т.е.длины ходов и диаметры плунжеровнаходятся в обратно пропорциональ- щной зависимости, Ппунжер 16 выполненступенчатым.Гидравлическое устройство работает следующим образом.Забойный двигатель 21 укладываютна станину 1 с упором его корпуса внеподвижную траверсу 2. Вал...
Устройство для получения пробы газа
Номер патента: 1142754
Опубликовано: 28.02.1985
Авторы: Земцов, Митин, Цыганков, Чистяков
МПК: G01N 1/10
...27; соленоидом 31, нагревателями 3, 4, 12, 19, 25 и 26, электромагнитными клапанами 9, 10, 13, 15, 17 и 20.В качестве датчиков 5 и 6 может быть использована катушка индуктивности, намотанная на ферритовом кольце с зазором, Величина индуктивности такой катушки зависит как от температуры окружающей среды, так и от магнитной проницаемости вещества в зазоре (в данном случае вода или воздух). Внешняя среда обозначена; А - среда над эластичным элементом пакера, Б - расплав льдя, В - газовая смесь над расплавом,льда.Устройство работает следующим образом. Микропроцессор 35 преобразует информацию от датчиков, определяет последовательность выборки команд из памяти и вырабатывает управляющие сигналы для коммутационного блока, который управляет...
Конвейерная линия для производства пеноматериалов
Номер патента: 1139720
Опубликовано: 15.02.1985
Авторы: Архангельский, Кулешов, Матасов, Мудров, Петропавловский, Плисс, Чистяков
Метки: конвейерная, линия, пеноматериалов, производства
...печей,стенки которых изготовлены из материалов с разными электрофизическимисвойствами, причем обмотки индукторов выполнены секционными с разнымчислом витков в секциях, а между сек.циями обмоток,в стенках камер выполнены щелевые отверстия с пароотводящими патрубками.Кроме того, с целью избежаниярастекания пеномассы за пределы сетки перед ней установлен Формователь,снабженный опорными валиками с ребордами для придания подложке корытообразной Формы.С целью обеспечения обжига высушенного материала последняя секциясушильного агрегата снабжена автономным приводом и непрерывной сеткой.На фиг. 1 изображена конвейернаялиния, общий вид; на фиг. 2 - разрезА-А на Фиг. 1; на фиг. 3 - разрезБ-Б на фиг. 1; на фиг,4 - разрез В-Вна фиг....
Управляемый делитель частоты
Номер патента: 1138943
Опубликовано: 07.02.1985
Автор: Чистяков
МПК: H03K 23/40
Метки: делитель, управляемый, частоты
...на выЦель изобретения - повышение надежности работы устройства.45 Поставленная цель достигается тем, что в управляемый делитель частоты введены второй элемент ИЛИ, элемент НЕ и элемент И, первый вход которого подключен к инверсному выходу триг гера, второй вход - к второму установочному входу триггера, к выходу вто" рого элемента ИЛИ и через элемент НЕ - к дополнительному входу первого элемента ИЛИ, а выход - к входам сброса 55 триггеров двоичного счетчика, входы второго элемента ИЛИ подключены к соответствующим шинам кода управления. 2На чертеже представлена структурная электрическая схема управляемогоделителя частоты,Устройство содержит двоичный счетчик 1, элементы 2 совпадения, первыйэлемент ИЛИ 3, шины 4 кода...
Теплообменник
Номер патента: 1137291
Опубликовано: 30.01.1985
Авторы: Горшков, Лавренюк, Ткачук, Чистяков, Юращик
МПК: F28D 7/00
Метки: теплообменник
...окна, разделенным перегородкой на отсеки, подключенные перепускными окнами к входным участкам трубчатых секций, расположенных в корпусе по его периферии, и подключенные к корпусу каналы для подвода и отвода греющей среды, поставленная цель достигается 50 тем, что перегородка расположена внутри канала подвода нагреваемой среды продольно по диагонали, а трубчатые секции сгруппированы с образованием двух пакетов, расположенных 55 по разные стороны от перегородки, вдоль крайних секциИ каждого пакета па всей их длине дополнительно установлены регулирующие заслонки, суммарная площадь которых равна площадипроходного сечения канала для подвода греющей среды,На фиг.1 показан теплообменник,вид в плане; на фиг.2 - то же,поперечный разрез; на...
Питатель для загрузки конвейеров
Номер патента: 1137040
Опубликовано: 30.01.1985
Авторы: Богданов, Пурахин, Чистяков
МПК: B65G 67/08
Метки: загрузки, конвейеров, питатель
...в одной плоскости, наклонной к плоскости конвейера, и .верхнюю подъемную часть, снаб"женную с двух сторон боковыми продольными бортами 8. Базовая рама загрузочного конвейера вверху оперта на основание посредством шарнирного соединения, которое может быть соосным с приводным валом конвейера , а внизу подвешена посредством подъемных устройств 9, например винтовых, с приводом 1 О к ригелю портала 11, установленного на основании в плоскос. ти ноперечной стенки, разделяющей загрузочную и подъемную часть конвейера. Поперечная стенка снабжена проемом для пропускз материала на загрузочном конвейере и может иметь шарнирно закрепленные на боковых вер. тнкальных стенках портала консольно расположенные поворотные подпорные щиты 12, фиксируемые...
Способ изготовления каркасной панели ограждения
Номер патента: 1135876
Опубликовано: 23.01.1985
Авторы: Бихневич, Глазунов, Гурьев, Чистяков
МПК: E04C 2/08
Метки: каркасной, ограждения, панели
...По истечении этого времени фиксаторы 4 убирают.П р и м е р 1. Изготавливают стедовую трехслойную панель шириной135876 4 5 1 О 15 3 1 1025 мм, толщиной 100 мм, длиной 7200 мм. Пустотелый короб собирают из двух профилированных листов высотой гофра 10 мм, изготовленных из рулонной ленты толщиной 1 мм, алюминиевого сплава марки АМгИ по ГОСТУ 13726-780 и продольных элементов каркаса в виде швеллера с изогну той стенкой высотой 98 мм из листо- - вого алюминия толщиной 1 мм. Собранный короб подвешивают в форме по центральной оси на захватах с зазорами 3 мм между горизонтальными поверхностями короба и ограничительными поверхностями формы. На внутренние поверхности профилированных листов путем разбрызгивания наносят клей 88 Н. В полость...
Способ изготовления магнитострикционных ферритовых преобразователей
Номер патента: 1135553
Опубликовано: 23.01.1985
Авторы: Селезнев, Сидорова, Сидорюк, Чистяков, Шатунова
МПК: B22F 3/24, H01F 1/34, H04R 15/00 ...
Метки: магнитострикционных, преобразователей, ферритовых
...приводит к заметному изменению динамических параметров, а при полях более 1,5 кА/м коэффициент преобраэования становится низким, и преобразователь перестает резонировать. Подмагничивание постоянными циркулярными полями напряженностью менее0,5 кА/м не приводит к изменению динамических параметров преобразователей, а применение постоянных циркулярных магнитных полей напряженностьюболее 2,5 кА/м нецелесообразно, так как не приводит к дальнейшему повышению динамических параметров преобразователей, поскольку ферритовые сердечники. намагничены до насыщения.П р и м е р, Образцы магнитострикционных ферритовых преобразователей на основе трубчатых ферритовых сердечников М 605 С - 8 3,5 х 1,2 - 128,взятых от одной партии, прошедшейтермомагнитную...
Пенообразователь для пылеподавления
Номер патента: 1133283
Опубликовано: 07.01.1985
Авторы: Ануфриева, Борачук, Ищук, Кулабухова, Назаренко, Перель, Подображин, Троян, Чистяков
МПК: C09K 3/22
Метки: пенообразователь, пылеподавления
...хорошими пластификаторами.Пенообразователь получают смешением компонентов в шнековом смесителе при 555 С. Компоненты вводят в следующей последовательности: алкилсульфонат натрия, ДНС-О, триполифосфат и сульфат натрия. После охлаждения до 205 С .полученную массу подвергают формованию.до 55 в5 С и при перемешивании добавляют 400 г (59 мас. ) триполифос.фата натрия (ГОСТ 13493-77), Послетщательного перемешивания в смесьдобавляют 25 г (4 мас. ) сульфатанатрия (ГОСТ 195-77). Полученнуюсмесь подвергают формованию известными способами.Эффективность полученного состава для пылеподавления оценивают повеличине смачивающей способности искорости разрушения пены его растворов. Смачивающую способность определяют по продолжительности пленочной...
Аналого-цифровой преобразователь
Номер патента: 1132357
Опубликовано: 30.12.1984
Авторы: Клевцов, Фирстов, Чистяков
МПК: H03K 13/20
Метки: аналого-цифровой
...1 напряжения в частоту (фиг.З) содержитоперационный усилитель 15, параллельно соединенные конденсатор 16 и аналоговый ключ 17, подключенные междуинвертирующим входом и выходом опера.З 5ционного усилителя 15, выход которого подкпючен к инвертирующему входукомпаратора 18, неинвертирующий входкоторого соединен с неинвертирующимвходом операционного усилителя 15 и 40общей шиной устройства, а выходсоединен с 2 -входом тактируемого,3-триггера 19, С-вход которого соединен шиной 10 с выходом генерато-;1ра 7 тактовых импульсов,-вход - 45с шиной сброса 12, а прямой выход -с управлякяцим входом разрядногоключа 20 и выходной шиной 9 преобразователя напряжения в .частоту, вход 2 устройства через резистор 21 соеди 5 О иен с инвертирующим...
Устройство для сопряжения процессора с устройством ввода вывода
Номер патента: 1132282
Опубликовано: 30.12.1984
Авторы: Воробей, Григоренко, Запольский, Иванов, Чистяков
МПК: G06F 3/04
Метки: ввода, вывода, процессора, сопряжения, устройством
...регистра 8 режимов и вход режима узла 15 Фиксации режима выдача-прием, третий разрядный выход 22 регистра 8 режимов, управляющий выход 23 регистра 9 выходных данных и первый управляющий вход узла 15 фиксации режима выдача-прием, стробирующий выход 24 узла 15 фиксации режима выдача-прием, сигнальный выход 25 узла 15 фиксации режима выдача-прием, выход 26 узла контроля, информационный вход 27 формирователя 14 сигнала прерывания, первый разрешающий выход 28 регистра 10 признаков операций и управляющий вход регистра 11 хранения адресов. 3 1132282с входной шиной "Запрос" процессора,выход элемента ИЛИ соединен с информационным входом формирователя сигнала прерывания, причем узел фиксациирежимавыдача-прием содержит пятьтриггеров, четыре...
