Номер патента: 1183886

Опубликовано: 07.10.1985

Авторы: Бутенко, Чистяков

МПК: G01N 29/02

Метки: газа, жидкости, концентрации, нерастворенного

...детекторов 6 и 14 подключены к соответствующим входам аналогового делителя 11 напряжения.ЮВ камеру 2 помещают исследуемую жидкость 16. При этом генератор 1 высокой частоты и фильтры 12 и 13, соответственно, нижних и верхних частот выполнены с возможностью 45 синхронной перестройки по частоте.Устройство работает следующим образом.Генератор 1 высокой частоты с делителем 10 частоты и модулятором 9 генерируют амплитудно-модулированные колебания, боковые частоты которых1 - -1 и йЮ + - используютсяй йвдля одновременного прозвучивания жидкости При этом значение нижней боко-. вой частоты Г должно превышать резонансную частоту самых мелких пузырьков Гов 1,1-1,5 раза, а значение верхней боковой частоты Г 22,0 1Для определения частоты Е...

Номер патента: 1183385

Опубликовано: 07.10.1985

Авторы: Гурьев, Чистяков, Яковлев

МПК: B29C 39/02, B29C 67/20

Метки: заливочного, панелей, пенопласта, слоем, слоистых, средним

...листа обшивки.Механизм 4 перемещения верхней формо.образующей плиты выполнен в виде соеди.ненных шарнирами 12 с верхней формообра.зующей плитой 1 и смонтированных с воз.можностью поворота на осях 13 рычагов 14,образующих замкнутую систему в виде параллелограмма и демпфера 15, соединенного канатом 16 с шарниром,12. Привод механизмаперемещения верхней формообразующейплиты выполнен в виде силового цилиндра17, соединенного с зубчатой рейкой 18, находящейся .в зацеплении с зубчатыми колесами 19, насаженными на оси 13 нижнего, рычага 14.Механизм 11 захвата верхнего листаобшивки выполнен в виде закрепленныхна продольных бортах 20, смонтированных на верхней формообразующей плите 1,зажимов 21, Г 1 родольные борта 20 с зажимами 21 соединены...

Номер патента: 1181127

Опубликовано: 23.09.1985

Авторы: Егоров, Чистяков

МПК: H03K 5/156

Метки: импульсов, кода, пачку

...подключен к входной шине 5 сигнала управления и к первому входу триггера 1, второй вход которого соединен с выходной шиной 8 и с выходом пересчетного блока,10 счетный вход которого подключен к выходной шине 7 и к выходу генератора 3 импульсов, вход которого соединен с выходом элемента И и с выходной шиной 9.35 Преобразователь кода в пачку импульсов работает следующим образом. В исходном состоянии на входной40 шине 5, выходе пересчетного блока 4 и выходной шине 8 - сигналы высокого уровня (фиг. 2 а, д). На входных шинах 6 - преобразуемый код, который сигналом низкогоуровня свыхода триг 45 гера 1 заносится в пересчетный блок 4, На выходе элемента И 2 и выкодной шине 9 - сигнал низкогоуровня, который запрещает работу генератора 3...

Номер патента: 1180911

Опубликовано: 23.09.1985

Авторы: Воробей, Иванов, Чистяков

МПК: G06F 13/24

Метки: ввода, вывода, процессора, сопряжения, устройством

...информации с выходной информационной шиныпроцессора производится микропрограммно,Входная информационная шина 2процессора служит для передачи байтаинформации от внешнего устройства(пульта управления системой) процессору.Выходная шина 3 синхронизации процессора предназначена для выдачи управляющих сигналов в узел анализа 5 управляющих сигналов, узел контроля, узел фиксации режима "Выдача-прием" ч в формирователь сигнала прерывания,Входная управляющая шина 4 процессора служит для передачи процессору сигналов управления дополнительными операциями.Входная шина 5 прерывания процессора служит для выдачи в процессор запроса на микропрограммное прерыва ние, Запрос инициирует микропрограммное выполнение передачи данных в режим нСчитать" и...

Номер патента: 1177916

Опубликовано: 07.09.1985

Авторы: Пруслин, Чистяков

МПК: H04B 1/64

Метки: амплитудного, боковой, компандирования, одной, передачи, полосой, приема, сигнала

...структурная О электрическая схема устройства амплитудного компандирования для передачи и приема сигнала с одной боковой полосой.15Устройство содержит на передающей стороне источник 1 сигнала содной. боковой полосой (ОБП), первый управляемый усилитель 2, генератор 3 пилот-сигнала, дополнительный 2 Оуправляемый усилитель 4, сумматор 5,разветвитель 6, усилитель 7 пиковыйдетектор 8 и передатчик 9, а наприемной стороне - приемник 10,второй управляемый усилитель 11, 25блок 12 автоматической регулировкиусиления, фильтр 13 пилот-сигнала,детектор 14 пилот-сигнала, детектор15 сигнала с ОБП и усилитель 16.Устройство амплитудного компанди- ЗОрования для передачи и приема сигнала с одной боковой полосой работает,следующим образом.Однополосный сигнал...

Номер патента: 1177796

Опубликовано: 07.09.1985

Авторы: Варламов, Чистяков

МПК: G05B 13/02, G05B 19/02

Метки: программно-управляемое, самоконтролем

...Этот уровень .поступает с выхода элемента И 5 на 50вход элемента И 6, разрешая его ра"боту.Во втором такте работы устройства задается положительный синхроимпульс на его вход 13. По приходу 55синхроимпульса триггеры 10 и 3,1З.р устанавливаются по Б-входам всостояние с логическими "1" на инверсных выходах через элемент И 6,а триггеры 2,1 и 2.2 - непосредственноЕсли все триггеры 2.1, 2,2, 1 Ои 3.1 - З,п исправны и установленыпо Я-входам, срабатывает элементИ 4, и, формируя на своем выходелогическую "1", задает ее на входэлемента И 7, разрешая переход ктретьему такту работы устройства.Если один из триггеров 2.1, 2,2,1 0 и 3.1 - З,о не срабатывает по5-входу, переход к третьему тактуработы не осуществляется,В третьем такте работы,...

Номер патента: 1177041

Опубликовано: 07.09.1985

Авторы: Белогуров, Завалин, Соболев, Трефилов, Федченко, Чистяков

МПК: B22D 11/22

Метки: квадратного, непрерывно-литого, охлаждения, поперечного, сечения, слитка

...прижимные теплоизолирующие элементы 6, выполненные в форме Зо уголков, длина которых равна длинекожуха.Устройство работает следующим образом.Устройство устанавливают под кристаллизатором при помощи фланца 4 соосно со слитком, Перед началом процесса разливки затравку вводят сверху в кристаллизатор и устройство для охлаждения слитка, Верх няя часть затравки (400 мм) находится в нижней части кристаллизатора, После начала разливки и вытягивания слитка затравка, а за ней слиток проходят через устройство, Охлаждаю щую жидкость через патрубки 2 подат в пространство между кожухом 1 041 2и слитком 3, Она протекает снизувверх, охлаждая поверхность слитка.Прижимные теплоизолирующие элементы6 при помощи пружин 5 в процессеразливки плотно прижаты к...

Номер патента: 1177040

Опубликовано: 07.09.1985

Авторы: Белогуров, Завалин, Соболев, Трефилов, Федченко, Чистяков

МПК: B22D 11/22

Метки: квадратного, непрерывно-литого, охлаждения, поперечного, сечения, слитка

...процессе разливки охлаждающую жидкость через патрубки 2 подают в пространство между кожухом и слитком 3. При этом в результате того, 5 О что величина. зазора между кожухом и слитком в серединах граней значи" тельно больше, чем в углах, из-за разного гидродинамического сопротивления, скорость протока охлади тели в центре граней значительно вьппе, чем в углах. Это приводит к тому, что углы слитка охлаждаются менее интенсивно, чем центральные области граней, при этом интенсивность охлаждения по периметруслитка изменяется плавно в отличие от охлаждения в известном устройстве. Такая организация охлаждения по пери. метру поперечного сечения слитка снижает термические напряжения, исключает образование трещин в угловых областях слитка и...

Номер патента: 1176237

Опубликовано: 30.08.1985

Авторы: Лисин, Лисина, Степанов, Чистяков

МПК: G01N 30/14

Метки: группового, пеков, смол, состава

...детектор пламенно-ионизационный, темопература испарителя 300-350 С, температура колонок 50-320 С, скоростьподъема температуры колонок 38 С/мин, выдержка при конечной температуре до стабилизации нулевойлинии. Колонки диаметром 3 мм, длиной 3 м, заполненные хезасорбом.- Хроматографируют при температуоре испарителя хроматографа 350 С,Рассчитываютф ЕБ, . 3879 мм 2В,о=- 877 мм , 8 Р = О, 5023 г; 8и =Содержание у-Фракции определяютпо Формуле где 8 а- масса додекана иО,йпробы, г;ЯпР - сумма площадей всехпиков,без додекана,мм 28 до - площадь пика додекана, мм 2Вторую хроматограмму получают притемпературе испарителя хроматографа300 С., , 8 : 5089 мм; Бдо -1140 мм0,04525 5089 100д 0,5023 1140 ф Содержание ф -фракции соответственно;1) ф...

Номер патента: 1176234

Опубликовано: 30.08.1985

Авторы: Дышлевой, Потехин, Чистяков

МПК: G01N 29/02

Метки: газа, жидкости, обнаружения, пузырьков

...соединенные модулятор 2 2 и усилитель 3 мощности к погруженному в жидкость излучателю 4 упругих 15 волн. Один выход генератора 5 модулирующих колебаний подключен ко второму входу модулятора 2, а другой через умножитель 6 - к частотомеру 7, В исследуемую жидкость погружается 20 гидрофон 8, выход которого через селективный усилитель 9 и детектор 10 соединены с регистратором 11.Способ обнаружения пузырьков газа в жидкости реализуется следующим об разом.В исследуемой жццкости, содержащей пузырьки газа, размещают излучатель 4 упругих колебаний и гидрофон 8. На излучатель 4 через усилитель З 0 3 подают амплитудно-модулированный сигнал, сформированный кварцевым генератором 1, генератором 5 модулирующих колебаний и модулятором 2. Модуляцию...

Номер патента: 1175795

Опубликовано: 30.08.1985

Авторы: Дороговцев, Качановский, Чистяков

МПК: B63C 5/00

Метки: закрытие

...покрытия, которые размещены вплотнуюдруг к другу по высоте и ширине пообеим сторонам сетки в шахматном порядке с каждой стороны. Участки 5покрытия выполнены из непрозрачногоэластичного материала (кирза, брезент,парусина, синтетическая ткань и т.д.)и однотипно закреплены на сетке почасти контура 4, образуя неподвижную6 и подвижную 7 части, разделяемыелинией перегиба 8,Сетки различных размеров с закрепленными на них участками покрытиямогут быть соединены встык по окантовке для обеспечения закрытия проемов значительных размеров. Для закрытия, например, междубашенногопространства плавдока края такогоустройства крепятся к башням и стапель-палубе за окантовку 1 и коуш 2с помощью зацепов и проушин.Форма участков покрытия может...

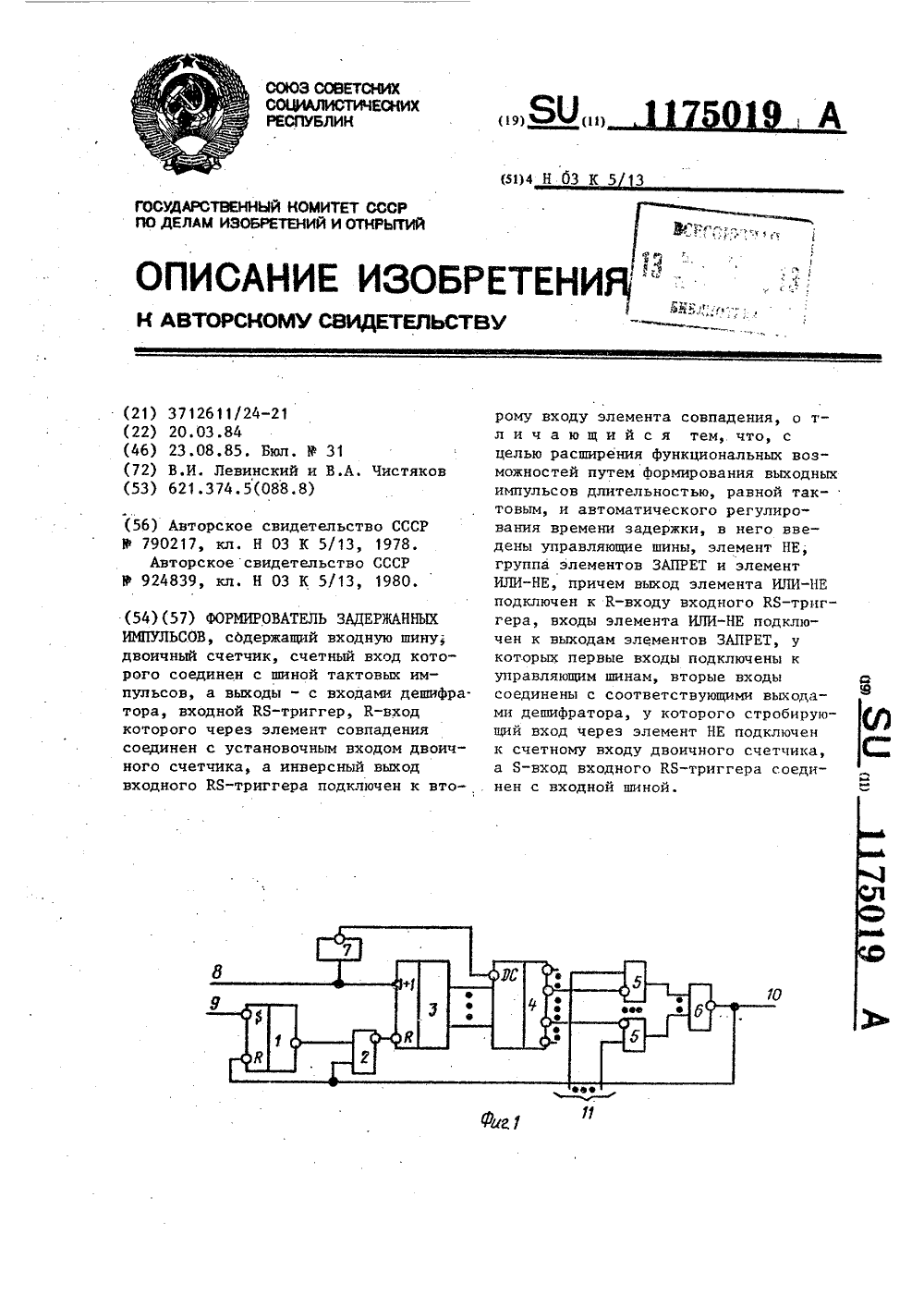

Номер патента: 1175019

Опубликовано: 23.08.1985

Авторы: Левинский, Чистяков

МПК: H03K 5/13

Метки: задержанных, импульсов, формирователь

...состоянии на управляющих шинах 11 нулевые уровни, н входной шине 8 присутствуют импульсы тактовой частоты. На выходе 50 элемента НЕ 7 - импульсы, инверсные тактовым. На входной шине 9 входные импульсы отсутствуют. Нулевой уровень инверсного выхода элемента 2 совпадения удерживает 55 по установочному входу двоичный счетчик 3 в нулевом состоянии. На одном выходе дешифратора 4, дешифрирую 19 2щем нулевое состояние двоичного счетчика 3, периодически появляются импульсы нулевого уровня, совпадающие по времени действия с тактовыми. На выходах группы элементов ЗАПРЕТ 5 - нулевые уровни, а на выходах остальных элементов - единичные. Перед началом работы на одной из управляющих шин 11 устанавливается единичный уровень, а на остальных - нулевые...

Номер патента: 1174995

Опубликовано: 23.08.1985

Авторы: Заусаев, Кунцевич, Полетавкин, Чистяков

МПК: F16H 51/00, G05B 1/04, H01H 33/666 ...

Метки: выключателя, высоковольтного, изоляционная, тяга

...сцепления муфты со стержнем (при сборке муфта навертывается на стержень па эпоксидной смоле). При длительной эксплуатации с большим количеством механических операций и при воздействии ударных нагрузок не исключена возможность выкрашивания смолы из зазора между внутренней резьбовой поверхностью муфты и стержнем, вследствие чего может произойти свицчивание муфты со стержня, что в конечном итоге может привести к поломке вакуумного выключателя.Целью изобретеция является обеспечение надежности резьбового соединения стекло- пластикового стержня с муфтой при одновременном уменьшении габаритов.Поставленная цель достигается тем, что в изоляционной тяге высоковольтного выключателя, содержащей по меньшей мере один стеклопластиковый...

Номер патента: 1174681

Опубликовано: 23.08.1985

Авторы: Доронин, Покровская, Соколов, Чистяков

МПК: F24D 17/00

Метки: водоснабжения, горячего, зданий

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к санитарно-техническому оборудованию зданий, а именно к системам горячего водоснабжения здангий.Цель изобретения - предотвращение повышения давления в циркуляционном трубопроводе.На чертеже изображена принципиальная схема системы горячего водоснабжения зданий.Система содержит подающий трубопровод 1 холодной воды, первую 2 и вторую 3 ступени водонагревателя, трубопровод 4 горячей воды, соединяющий ступени водо- нагревателя, циркуляционно-повысительный насос 5, трубопровод 6 горячей воды, циркуляционный трубопровод 7, регулятор 8 давления, обводной трубопровод 9,...

Номер патента: 1174680

Опубликовано: 23.08.1985

Авторы: Соркин, Чистяков

МПК: F24D 17/00

Метки: водоснабжения, горячего, здания, многозонная

...трубопроводы второй 5 и третьей 6 зон системы, циркуляционные трубопроводы первой 7, второй 8 и третьей 9 зон системы, водонагреватели второй 10 и третьей 11 зон, обратные клапаны 12, циркуляционноповысительные насосы второй 13 и третьей 14 зон перемычку 15, с установленными на ней регулятором 16 давления до себя и терморегулятором 17, датчики 18 температуры, циркуляционные трубопроводы 19 и общий подающий трубопровод 20.Система работает следующим образом.Горячая вода под давлением первой зоны поступает в многозонную систему здания по внешней подающей магистрали 1. Вся вода, поступающая на разбор в систему, предварительно проходит через межтрубное пространство нагревателей 10 и 11, отдавая часть своего тепла на подогрев воды, поступающей...

Номер патента: 1174044

Опубликовано: 23.08.1985

Авторы: Грудзинский, Кирюханцев, Чистяков

МПК: A62C 37/04

Метки: водоснабжения, противопожарного, хозяйственно-питьевого

...хоэяйственнопитьевого и противопожарного водоснабжения зданий. 5Цель изобретения - упрощение сис темы хозяйственно-питьевого и противопожарного водоснабжения.На фиг.1 показана система хозяйственно-питьевого и противопожарного О водоснабжения; на фиг,2 - схема спринклерной головки с элементами управления магнитным пускателем.1Система содержит подающий трубо 15 провод 1 с подключенными к нему пожарным насосом 2 с обратным клапаном 3 и хозяйственно-питьевым насосом 4 с обратным клапаном 5, а также спинклерные головки 6, связанные через пожарный трубопровод 7 с подающим20 трубопроводом 1. Спринклерная головка 6 снабжена клапаном 8, перекрывающим отверстие для прохода воды, который удерживает ся на месте замком 9, состоящим из спаянных...

Номер патента: 1173960

Опубликовано: 23.08.1985

Авторы: Быков, Калугин, Катасонова, Чистяков

МПК: A01K 5/02, B65G 47/34

Метки: кормораздатчик, ленточный

...Барабан 12 взаимосвязан с ведомым валом2 посредством цепной передачи 17и муфты 18, управляемой вилкой 19 нарычаге 20 и упорами 21 и 22, выполненными в виде шайб, закрепленныхна тросе 11 на расстоянии, равномучастку разгрузки.Для удержания управляемой муфты18 в заданном положении предусмотренфиксатор 23, сблокированный с конечным выключателем привода кормораздатчика (не показан) и вилка 24. Упор25, установленный на каретке 4,ограничивает угол поворота двуплечего рычага 7, а через блок 26 перекинут канат 8.Устройство работает следующим образом. Перед началом работы каретка 4 устанавливается у загрузочного бункера кормораздатчика, трос 11 проходит 0 2через вилку 19 для управления муфтой 18, а упор 21 находится со стороны каретки. При этом...

Номер патента: 1171382

Опубликовано: 07.08.1985

Авторы: Волков, Денисов, Изотов, Чистяков

МПК: B60R 9/04

Метки: автомобиля, багажника, крышей, легкового, сопряжения

...снаружи транспортного средства, в частности, на крыше автомобиля.Цель изобретения - упрощение конструкции узла крепления багажника, уменьшение времени на его монтаж - демонтаж на автомобиле, улучшение эстетического вида и повышение сохранности.На фиг. 1 изображены поперечные опоры багажника, сопрягаемые с крышей автомобиля, общий вид; на фиг. 2 - опорный узел крепления багажника; на фиг. 3 - разрез А - А на фиг. 2, багажник в закрепленном положении; на фиг, 4 - то же, багажник в отпущенном положении.Устройство сопряжения багажника с крышей легкового автомобиля состоит из параллельно расположенных полых опор 1 багажника, С-образных прижимных элементов 2 и приваренных к торцам опор 1 трубчатых стержней 3, сопрягаемых с крышей...

Номер патента: 1170327

Опубликовано: 30.07.1985

Авторы: Архипов, Бердиков, Лавренова, Пушкарев, Храмцова, Чистяков

МПК: G01N 15/02

Метки: абразивных, зернистости, порошков

...поверхности. Аналогичным образом испытанию подвергают по 10 эталонных образцов каждой испытуемой зернистости.На основании полученных данных . построена диаграмма зависимости крупности карбида кремния от его режущей способности и шероховатости обрабатываемой поверхности и определены границы распределения каждой зернистости от определяемых параметров.Полученная диаграмма строится один раз и может использоваться неоднократно для рпределения зернистос ти контролируемых проб. В процессе гидроклассификации отбирают контролируемую пробу, определяют аналогично предлагаемому способу ее режущую способность и шероховатость обрабатываемой поверхности и по диаграмме определяют зернистость контролируемой пробы. Точка пересечения параметров...

Номер патента: 1170206

Опубликовано: 30.07.1985

Автор: Чистяков

МПК: F16D 43/20

Метки: муфта, предохранительная

...шарнирно-рычажный механизм 7 передается на втулку 3 и через сухарь 5 на ведомую полумуфту 2. Пружина 18, воздействуя через тарелку 16 толкателя 14 на средний шарнир 11 шарнирно-рычажного механизма 7 и через него на регулируемый упор 13, удерживает сухарь 5 в пазу 6 ведомой полумуфты 2 и обеспечивает устойчивость шарнирно-рычажного механизма при передаче заданного момента.При возникновении перегрузок на ведомой полумуфте 2 она и втулка 3 останавливаются, а ведущая полумуфта 1 продолжает вращение. Двухзвенный шарнирно-рычажный механизм 7 теряет устойчивость и начи. нает переламываться угол между звеньями механизма уменьшается. Средний шарнир 11 при этом, перемегцаясь в окне 12 сухаря 5, воздействует на толкатель 14. сжимая пружину 18....

Номер патента: 1167641

Опубликовано: 15.07.1985

Авторы: Добровольский, Родос, Чистяков

МПК: G09B 23/18

Метки: демонстрации, особенностей, радиоволн, распространения

...в виде выпуклого сегмента с токопроводящей поверхностью, установленные над моделью передающую и приемную ан-. 35 тенны, СВЧ-генератор, посредством гибкого волновода соединенный с передающей антенной, и измеритель, через другой гибкий волновод связанный с приемной антенной, содержит 40 механизмы изменения углового положения антенн, механизм продольногоперемещения приемной антенны, а модель участка земной поверхностисодержит плоскость с токопроводящей поверхностью и установлена наоси с возможностью вращения.Каждый из механизмов измененияуглового положения антенны содержиттелескопическую стойку с подшипником для установки в нем волновода,причем стойка передающей антеннызакреплена на основании,Механизм продольного перемещения приемной...

Номер патента: 1167552

Опубликовано: 15.07.1985

Авторы: Векслер, Минц, Чистяков

МПК: G01R 33/12

Метки: магнитных, магнитомягких, свойств

...20, между которыми размещен испытуемый образец 21, охваченный двумя обмотками: намагничивающей 4 и измерительной 5. Дроссель 13 (Фиг, 2 б) имеет два ярма 22 45 и 23. В зазорах между ярмами дросселя помещены вставки 24 и 25 из материала, свойства которого близки к характеристикам испытуемого образца.На ярмах 22 и 23 размещены секции 26 50 и 27, которые, соединяясь последовательно согласно, Ьбразуют обмотку 12 (Фиг. 1). Числа витков в секциях 26 и 27, а также в обмотке 4 одинаковы, что обеспечивает получе ние равных магнитных потоков в ярмах дросселя 13 и пермеаметра 3. Кроме того, выбираются равными числа витков в обмотках 10 и 16, В этих условиях ток, протекающий по ампермет ру и токовой цепи ваттметра, пропорционален разности...

Номер патента: 1166888

Опубликовано: 15.07.1985

Авторы: Белогуров, Завалин, Соболев, Трефилов, Федченко, Чистяков

МПК: B22D 11/12

Метки: мелкого, непрерывнолитого, охлаждения, сечения, слитка

...воздухосодержанияниже 5% приводит к росту термических напряжений и образованию трещин,1Время, в течение которого поверхность слитка охлаждают водовоздушной 15смесью, составляет от 0,2 до 0,4 отвремени полного эатвердевания слитка,При охлажденйи нодовоэдушной смесьюв течение временного интервала меньшего, чем 0,2.времени полного эатвердевания слитка, незатвердевшаясердцевина слитка выходит за пределызоны охлаждения, что приводит к развитию осевой ликвации. При охлаждении водовоэдуюной смесью в течение 55.временного интервала, превышающего0,4 времени полного эатвердеванияслитка, вследствие переохлаждения поверхности слитка образуются трещины.П р и м е р. Разлита сталь 9 ХС в слиток сечением 82 х 82 мм по предлагаемому способу, Устройство...

Номер патента: 1165809

Опубликовано: 07.07.1985

Авторы: Демочка, Ложкин, Чистяков

МПК: F01N 9/00

Метки: внутреннего, выпуска, газов, двигателя, отработавших, сгорания

...А. Бабинец Корректор И.Демчик каз 4293/29ВН113035,Тираж 497 ИИПИ Государственного ком по делам изобретений осква, Ж, РаушскаяПодписное ета СССР открыт 4/ илиал ППП "Патент", г.Ужгород, ул,Проектная,Изобретение относится к области машиностроения, а именно к выпускным устройствам двигателей внутреннего сгорания, обеспечивающим мало- токсичную работу двигателей. Целью изобретения является повышение надежности путем исключения образивного износа и загрязнения датчика состава отработавших газов. 0 На фиг. 1 схематически показана система; на фиг 2 - то же,вид сверху.Система содержит двигатель 1, 15 цилиндры которого через выпускные патрубки 2 выпускной трубы 3 и глушитель 4 соединены с атмосферой, трубопровод 5 для рециркуляции...

Номер патента: 1165803

Опубликовано: 07.07.1985

Авторы: Колоколов, Кузьменко, Малюга, Рудой, Чистяков, Шак

МПК: E21F 13/04

Метки: наклонный, спуск

...и его надежности.Поставленная цель достигаетсятем, что в наклонном спуске, содержащем наклонный канал с расположеннымив нем полками, последние в планеимеют Г в образн форму, при этом одна.из прямолинейных частей одного полкарасположена в канале с противоположной стороны соответствующей прямоли-А 0нейной части другого полка.На фиг. 1 изображен спуск, общийвид.;, на фиг, 2 - сечение А-А на фиг.1;на фиг, 3 - сечение Б - Б на фиг, 1,Наклонный спуск содержит крепьустановленную между кровлей и почвойпласта по всей длине спуска, и боковые стенки 2, образующие совместно 03с крепыш и почвой канал 3. Почва и кровля канала выложены брусом 3. В канале по его длине закреплены полки Г-образной формы, имеющие прямолинейные участки 4 и 5. Эти участки...

Номер патента: 1164866

Опубликовано: 30.06.1985

Авторы: Егоров, Чистяков

МПК: H03K 3/28

Метки: мультивибратор

...большим,чем второго, прямой выход счетного триггера через первый элемент задержки соединен со счетным входом, а его инверсный выход через второй элемент задержки подключен к собственному установочному К-входу, а Б-вход соединен с входной шиной.На чертеже представлена электрическая Функциональная схема мультивибратора.Мультивибратор содержит счетный триггер 1, первый 2 и второй 3 элементы задержки. Прямой выход счетного триггера 1 через первый элемент 2 задержки соединен со своим счетным входом, а инверсный выход через второй элемент 3 задержки подключен к собственному К-входу.В начальном состоянии на прямом выходе счетного триггера 1 и на выходе первого элемента 2 эадержки - 0 ,а на инверсном выходе счетного триггера 1 и второго...

Номер патента: 1163978

Опубликовано: 30.06.1985

Авторы: Бабайцев, Бринза, Гниненко, Кравченко, Мустафин, Партин, Тапилин, Тюрин, Ходаков, Черепок, Чистяков, Шилин

МПК: B22D 27/06

Метки: головной, слитка, смесь, утепления, части, экзотермическая

...недогорание алюминия, снижение температуры горения, повышение температуры загорания.Применение катализатора свыше 6% ведет к удорожанию смеси, а эффект катализа при этом не увеличивается.В предлагаемой смеси верхний и нижний пределы содержания металлического алюминия определяются необ 35 ходимой температурой горения. При применении алюминиевой стружки смесь не горит при содержании стружки ниже 14%. Содержание горючих материалов в качестве большем 36% не приводит к существенному изменению характе ристик горения.При содержании кокса менее 24 мас.% наблюдается снижение теплоизолирую 45 щих свойств смеси, а увеличение его содержания сверх 44 мас.% вызываетопасность науглероживания металлаприбыли и подприбыпьной части слитка,Для...

Номер патента: 1163938

Опубликовано: 30.06.1985

Авторы: Астаулов, Гурьев, Змитреня, Муравьев, Чистяков

МПК: B21D 5/06, E04B 1/02

Метки: листовых, соединения

...в , равным - = 4-10:(3-5), радиусом закругления . Ъ1вершины И=. - Ь и расположенными с ша 2гом по ободу 5-15 мм.Устройство работает следующимобразом.На сборочном столе на продольные несущие элементы каркаса натягивают профилированные обшивки, края которых отогнуты на горизонтальные полки несущих элементов, после чего собранную таким образом панель пода ют в установку. Первая пара роликов установки осуществляет загиб отогнутых краев обшиков на выступ нижней горизонтальной полки продольного несущего элемента, вторая пара роликов 45 с помощью расположенных на верхнем ролике шипов производит обжатие и закрепление нижней обшивки на продольном несущем элементе, затем третья пара роликов окончательно 50 калибрует нижнюю горизонтальную...

Номер патента: 1159753

Опубликовано: 07.06.1985

Авторы: Костыря, Олешков, Чистяков

МПК: B23P 19/033

Метки: двигателей, забойных, разборки

...зазорам турбины 4, отмачивает и промывает шлам, Пульсирующая рабочая жидкость после отмачивания и промывки поступает в полостьзамкнутой камеры 1, давление рабочейжидкости повышается и при определен.ном его уровне производится выпрес"совка вала 3 с турбиной 4 из корпусазабойного двигателя 2. Излишки рабочей жидкости через патрубок 7 сливаются в бакОт корпуса гидровибратора 5механические вибрации передаются корпусу забойного двигателя 2, чем интенсифицируются процессы отмачивания ивыпрессовки.Предлагаемый способ по сравнению сбазовым способом способстует повышению качества промывки и выпрессовкизабойных двигателей, уменьшению номенклатуры используемого при этомоборудования и повышению производительности. Изобретение относится к...

Номер патента: 1158841

Опубликовано: 30.05.1985

Авторы: Каргов, Чистяков

МПК: F27D 3/04

Метки: нагревательной, перемещения, печи

...с возможностью горизонтального перемещениядвя толкателя 3. На раме также смонтирован привод 4.Каждый толкатель 3 состоит изнескольких шарнирно-соединенныхмежду собой зубчатых реек 5. Последняя зубчатая рейка 6 имеет на торцеролик 7. Цилиндрические зубчатые колеса 8 приводят в движение толкатели3, Направляющие 2 выполнены в видероликов; конических направляюш:.х 9и обрезиненных цилиндрических отклоняющих 10. В нижней части рамы расположены склизы 11 для отклоненияреек Ь.Приводные зубчатые. колеса 12 извездочки 13 закреплены на общем дляних валу 14, который установлен нараме 1 посредством опор 15.На опорах15 смонтированы подпружиненные щес 35терни 1 Ь для фиксации положений зубчатых реек 5 на направляющих роликах 9,2Вал 14 вращается от...
