Чистяков

Номер патента: 1625940

Опубликовано: 07.02.1991

Авторы: Черкасов, Чистяков, Шкура, Яцыно

МПК: E02B 8/08

Метки: рыбопропускной, шлюз

...причем продольные лотки 19 выполнены с шириной, увели;ивающейся в сторону нижнего бьефа, Подходной участок снабжен также донными уступами 20, расположенными на пандусе 18 под острым углом (например, 20.40) к стенкам рыбонакопительного лотка 1, и сопрягающими с дном нижнего бьефа.Рыбопропускной шлюз работает следующим образом.Первая операция - привлечение рыб, В зависимости от ихтиологической обстановки в нижнем бьефе устанавливают необходимую привлекающую скорость в рыбонакопительном лотке 1, учитывая при этом скорость транзитного потока. подача которого осуществляется через водосливную плотину 3. Основной привлекающий расход подается через клинкеты верхового затвора 4. В случае необходимости дополнительный привлекающий расход подается...

Номер патента: 1622503

Опубликовано: 23.01.1991

Авторы: Цветков, Черкасов, Чистяков, Шкура

МПК: E02B 8/08

Метки: рыбоход

...14. Раздающий коллектор 4 выполнен в виде сужающихся каналов, что позволяет равномерно подавать воду к прорезям,Рыбоход работает следующим образом.Посредством регулирующего затвора 3 устанавливается режим сброса расхода через верхнюю голову и по лотку 1, Одновременно по напорному водоводу 7 через регуляторы 8 по раздающему коллектору 4 подается расход воды, выходящей струями через выпускные прорези б, выполненные в днище 2 лотка 1 в концевой части каждой ступени 5.За счет выполнения раздающего коллектора 4 конической формы обеспечивается равномерная скорость в струях воды, выходящих иэ выпускных прорезей б, чем достигается максимальный эффект гашения 5 10 15 20 25 30 кинетической энергии транзистного пото э, проходящего по...

Номер патента: 1622314

Опубликовано: 23.01.1991

Авторы: Мясникова, Пащенко, Сысоев, Чистяков

МПК: C04B 22/14, C04B 7/02

Метки: вяжущее

...извес авы вяжущих, приготовленных тиой и пр едла г а емой доб а в к а дставлены в табл. 1, а физ(57) Пзобрсге 1 п 1 е относится к строиТЕ. ГГГГо; 11 ДТЕР 1 аЛДМ, В ЧДСтОСтнсс стдвдм вя:ду.г:х ид гсове. Гор Глцемс нтого кю 1 керл, сиользуемьГи1 оцс;21 с б гц 11 х цзделй, 111.ОС;РстСИЯ - ОГСРГ ЕГ,ИС Пол зЛжГосз ц теоэл 12 киостсГГ об 1 д 11( Г к,ИОВЬ ЕГЕГС ИООЧЦОТ В РДИС и Ине1.с 1 тве 12 ден 11. Вяю шее ГлИ 1 г . ,: ио 12 т/12 Гдц.мс 1 гг 1 я 1" 1 к 2 неЭ 5 9/,д, иро Г 11 физ н.аГ 1 я о,зЦРоИОСТЬ 11 ЛЕ ТфСГОЛ 1 ж ГоСТГГработки /6,1 Пд, д ч рез 28 ) т.58 (П;1" Т 11 ЦГ,1 ехдццчесч 1. своцствд укдздцых всу 1 ИХ - В табЛ. 2. жит в качестве со и цеоргаццч1622314 Т аблица 1 Содержание вязущего, мас, Х Пример Гидр о- Пиросульфит сульфит к алия...

Номер патента: 1621156

Опубликовано: 15.01.1991

Автор: Чистяков

МПК: H03K 5/01, H03K 5/153

Метки: импульса, одиночного, формирователь

...после подачи на шину 9 сигнала, на нулевом выходе счетчика-дешифрэтора 1 появится сигнал нулевого уровня (фиг.2 г), а на первом его выходе - сигнал единичного уровня (фиг.2 г), В этот момент на выходной шине 10 формирователя также появится сигнал единичного уровня (фиг.2 ж), так как на всех входах элемента 3 в это время присутствуют сигналы нулевого уровня, С приходом следу 1 ощего импульса тактовой частоты шины 8 на втором выходе счетчика-децифратора 1 появится сигнал единичного уровня (Фиг,2 г), который пройдет через вторую группу И элемента 2 нэ его выход. Единичный уровень выхода элемента 2 поступает нэ вход разрешения счета счетчика-дешифратора 1, осуществляя запрет счета, и проходит через элемент 4 (Фиг,2 д) нулевым уровнем...

Номер патента: 1620995

Опубликовано: 15.01.1991

Автор: Чистяков

МПК: G05B 23/02

Метки: генератора

...4 увеличится до величины, соответствующей обеспечению коэффициента положительной обратной связи более единицы.Величина сопротивления четвертого нагрузочного резистора 15 должна выбираться из условия, что при токе коллектора четвертого усилительного транзистора 4, не обес 5 10 15 20 25 3035 40 45 50 55 печивающего необходимую величину обратной связи, второй выходной пороговый элемент 6, обладающий некоторым порогом, не срабатывал. Третий нагрузочный резистор 14, задающий величину первого гистерезиса, обеспечивает отключение второго выходного порогового элемента 6 при снижении напряжения на входных шинах 18, 19 (фиг. 2 а) до уровня первой уставки, равной второй уставке минус гистерезис. Это происходит благодаря тому, что при...

Номер патента: 1620432

Опубликовано: 15.01.1991

Авторы: Балакирева, Мещеряков, Чистяков

МПК: C04B 20/08

Метки: асбеста, распушки

...исполь зование механического диспергироваиия с химической распушкой кислотами только при низкой их концентрации .и оговоренном расходе обеспечивает достижение поставленной цели. 30Б способе распушки асбеста и изготовления асбестоцементных.изделий используют асбест 0-5-50, цемент ПП 400-Д 20, кислоту соляную, кислоту кремнефторвстоводородную,кислоту сер . ную, кислоту уксусную.Способ осуществляют следующим образом.Готовят водные растворы кислот. Раепущку асбеста осуществляют в гол лендере объемом 30 л, в растворах кислот при твердожидком.отношенииТ:Ж = 1:99.Продолжительность процесса распуш:ки асбеста в голлендере составляет о мин. Степень распушки асбестовых : волокон определяют по.общепринятой методике по объему осадка асбестовой...

Номер патента: 1619183

Опубликовано: 07.01.1991

Авторы: Соколов, Чистяков

МПК: G01R 15/08

Метки: выбора, предела

...сигнал поступаетна элемент ИЛИ-НЕ 2, который выдает разрешение на прохождение импульсовс генератора 4 через второй элементИЛИ-НЕ 3 и второй триггер 5 на счетный вход реверсйвного счетчика 6.На информационные входы реверсивного счетчика 6 и на блок 7 сравнения кодоввводится органичение выборапределов измерения. Этот сигнал представляет собой параллельный двоичныйкод, разрядность которого определяется числом возможных диапазонов измерения например, для четырех диапазонов - двухразрядный). Выход реверсивного счетчика б связан с другимивходами блока 7 сравнения, которыйпроизводит сравнение кода ограничения предела измерения и кода на выходе реверсивного счетчика б. Блок 7сравнения выдает запрет счета реверсивного счетчика, делает...

Номер патента: 1619145

Опубликовано: 07.01.1991

Авторы: Бабин, Клусов, Лущенко, Сорокин, Чистяков

МПК: G01N 21/88

Метки: дефектов, изделия, поверхности

...осуществляется следующим образом.На поверхность вращаемого (переме щаемого) контролируемого изделия 8 направляют световой поток от излучателя 1.Фотоприемники 2 и 3 регистрируют соответственно зеркально и диффузно отраженные световые потоки в точках, 10 равноудаленных (для исключения влияния на отношение их амплитуд потерь в среде распространения и точной аппроксимации формы индикатриссы рассеяния) от точки падения светового потока на изделие 8 и 15 между собой. Амплитуды отраженных световых потоков в каждой точке, преобразованные в электрические сигналы фотоприемниками 2 и 3, усредняют во времени и сравнивают с амплитудами световых 20 потоков остальных точек в преобразователе-компараторе 4. По результатам сравнения амплитуд...

Номер патента: 1619080

Опубликовано: 07.01.1991

Авторы: Генкин, Кравченко, Рымалов, Чистяков, Яблонский

МПК: G01L 9/08

Метки: давления

...пульсациях давления (например, при установке преобразователей давления в пневматических виброизоляторах, устанавливаемых на транспортных объектах) наличие дроссельного отверстия позволяет расширить частотный диапазон работы. Объясняется это тем, что при периодических наклонах транспортных механизмов в пневматическом виброизоляторе возникают низкочастотные пульсации давления (НЧ-помехи), которые пропорциональны весу транспортных механизмов. Для тяжелых транспортных механизмов НЧ-помехи достигают десятков тонн на один виброизолятор, Подлежащие измерению рабочие пульсации давления, возникающие при работе транспортного механизма, обычно значительно меньше НЧ-помехи.Кроме того, погрешность в измерении давления вносит ускорение массы...

Номер патента: 1618931

Опубликовано: 07.01.1991

Авторы: Гудков, Куприн, Пивоварова, Полежаев, Чистяков

МПК: F16G 11/00

Метки: бревен, оплотных, соединитель

...поперечины о канат.Муфта выполнена с длиной, превышающей шаг скрутки каната и с внутренним сечением в виде двух секторов равной площади, расположенных противоположно с центральным углом 1, 2 рад. Пряди 7 каната 1 расположены в углах секторов муфт 2 не менее, чем в одном сечении муфты,Устройство работает (с соединителем оплотных бревен) следуюшим образом.Сжав вручную петлю 3 (без поперечины) пропускают ее сквозь отверстия ФА оплотных бревен, после чего в эту же петлю пропускают поперечину 4. В таком состоянии соединитель замкнут и соединяет оплотные бревна. При этом ввиду того, что сама поперечина (планка) 4 сквозь отверстия лимитируюшего диаметраРА не про 4пускается, ее сечение всегда можно выполнить равнопрочным с канатом.После...

Номер патента: 1618825

Опубликовано: 07.01.1991

Авторы: Чистяков, Шкура, Шушанова

МПК: E02B 8/08

Метки: рыбопропускное

...наполняемцх воздухом оболочек 17, которые соединены посредством воздуховодов 18 с компрессором (не показан). Для перемещения щитов 14 в пределах ниш 11 предусмотрены опорные элементы,19, Рабочая камера 20 находится между затворами 6 и 16.Рыбопропускное устройство работает следующим образом.В зависимости от ихтиологической обстановки в нижнем бьефе через рыбонакопитель 1 при соответствующем открытии клинкетов в затворе 6 в лоток 2 попадает необходимый для привлечения рыб расход воды. При этом ихтиологическая площадка 7 находится в крайнем положении, низовой рабочий затвор 16 поднят, щиты 14 приспособлений 8 для формирования отстойных зон 9 утоплены в ниши 11, побудительное устройство 3 находится у входа в лоток 2 с поднятым сетным...

Номер патента: 1443314

Опубликовано: 23.12.1990

Авторы: Сукач, Тарасов, Чистяков

МПК: B65D 81/02

Метки: закрепления, таре, технологической

...2 имеет кони"ческий хвостовик 7 со стороны опорно- ЗО го торца 8 на коническом выступе выполнены впадины, с которыми взаимодействуют штыри 9, выполненные на упругом полом коническом элементе10,например тарельчатой пружине, выс" 35 тупающем за опорный торец 8 гайки 2 на величину а.Приспособление работает .следукцим образом.Стойку 1 устанавливают иа дне тары 4 Овблизи закрепляемого иэделия. Втулку 3 с навернутой на ней гайкой 2 перемещают вдоль стойки 1, при этомвыступ 6 скользит по продольному пазу 5. Для закрепления иэделия выс" туп 6 заводят в поперечный паз 4, ближайший к поверхности эакреппяемого иэделия, при этом благодаря тому, что поперечный паз 4 выполен по винто вой линии в направлении затяжки гайки с углом подъема,...

Номер патента: 1613645

Опубликовано: 15.12.1990

Авторы: Авдеев, Александров, Гейхман, Карнаухов, Онищенко, Чистяков

МПК: E21F 5/00, E21F 9/00

Метки: выбросоопасности, пласта, угольного

...сигнал,Для каждого элементного телевизионного сигнала определяют его градиеьп а пределах матрицы из пхп элементов по горизонтали и вертикалиЗадают пороговое значение для гра,с - ента, сравнивают полученный градиент с пороговым значением, При увеличении градиента над пороговым значением сигнализируют о наличии локальной выбросопасной зоны суфляра, по величине с,оса вы.эения градиента над пороговым э а яь ием судят о выбросоопасности вокал., ной зоны суфляра) Пироконная камера 1 наводится на свежеобнаженную грудь забоя, Объектив камеры 1 формирует термопортрет груди забоя в инфракрасном диапазоне длин волн 5 (например, 8 - 14 мкм) на фотокатодепирокона, Схема камеры преобразует термопортрет груди забоя в стандартный телевизионный...

Номер патента: 1613605

Опубликовано: 15.12.1990

Авторы: Александров, Гейхман, Голодухин, Грудзинский, Деняк, Онищенко, Чистяков

МПК: E21C 35/24

Метки: горной, действия, дистанционного, непрерывного, работой

...включаетблоки 8 - 11, 13 и 14, На входе данных от АЦП 5 возможны комбинациистарших разрядов (п, и) в виде 1, 1,О, 1, 1,0 или 0,0. Если поступает комбинация 1,1, то инверторы 10 и 11формируют на своих выходах сигнальичлог. О, под деиствием которых элемент 2 ИЛИ-НЕ 9 формирует на выходесигнал лог. "1, который поступаетна 72-вход дешифратора 13. При любыхкомбинациях сигналов 1,0, 0,1 или О,Она входах инверторов 10 и 11 на выходе элемента 2 ИЛИ - НЕ 9 формируетсясигнал лог. 0Одновременно сигнаюлы старших разрядов (п, п) поступают на входы элемента 2 И 8, на выходе которого Формируется сигнал1ло г . 1 при наличии комбинациица его входах. Сигнал лог. "1" с выхода элемента 2 И 8 поступает на Ч 2- вход дешифратора 14, При любых других...

Номер патента: 1613604

Опубликовано: 15.12.1990

Авторы: Александров, Гейхман, Грудзинский, Деняк, Онищенко, Чистяков

МПК: E21C 35/08, E21C 35/24, E21F 5/00 ...

Метки: горной, действия, дистанционного, непрерывного, работой

...18 вычисления математического ожидания, т,е. 10 на вход сумматора 34. В течение одногокадра телевизионного изображения в сумматоре 34 накапливается сумма величин элементов локальной зоны охлаждения (т,е, выбросоопасной зоны) пласта, т,е.М,", т(х,у), С выхода сумматора 34 сигнал поступает на вход делителя 35, на второй вход которого поступает сигнал с выхода суммирующего счетчика 12, Выходной сигнал компэратора 9 поступает на вход суммирующего счетчика 12, На вход "разрешение, счета" счетчика 12 поступают элементные синхроимпульсы с генератора 6. В течение одного кадра телевизионного изображения в счетчике 12 накапливается сумма числа элементов термопортрета, сигнал о которых (элементах) ниже сигнала с задатчика 5. т,е, значение М,...

Номер патента: 1613435

Опубликовано: 15.12.1990

Авторы: Галич, Самойлов, Сергеев, Черниговский, Чистяков

МПК: C02F 1/24

Метки: вод, нефтепродуктов, сточных

...величины истинной растворимости, Резкое возрастание растворимости происходит-в диапазоне 4 - 3-для условий опыта.П р и м е р 2, Во флотатор подают балластную воду по примеру 1 с температурой на входе 22 С, в которую. дополнительно вводят серно-кислый алюминий иэ расчета 100 мг/л, Варьированием подачи пара в паровоздущную смесь, используемую в качестве флотогаэа, температуру воды в ванне флотатора регулируют в заданных пределах. По достижении заданного температурного режима, очищаемую воду иэ флотатора,направляют с охлаждением в трубопроводе на б С на сорбционный фильтр, заполненный гидрофобизарованным вспученным вермикулитом на высоте 1,2 м со скоростью фильтрации 6 м/ч. В тех же условиях проведена очистка воды с применением в качестве...

Номер патента: 1611952

Опубликовано: 07.12.1990

Авторы: Воропаев, Гуров, Гусаков, Литвиненко, Матросов, Морозов, Погоржельский, Руднев, Чистяков, Шебаниц, Щербак

МПК: C21D 8/00

Метки: листового, низколегированной, производства, проката, стали

...(временное сопротивление и хладостойкость) листового проката, обработанного по различным режимам предлагаемого способа и по известному спо- соб УИз приведенных в таблице результатов видно, что высокая степень деформации (59-83%) обеспечивает получение высской прочности, при частных611952 обжатиях менее 14% отрицательно влияет на хладостойкость. Сочетаниевысокой общей степени деформации(59-83%) при прокатке в межкритичес 5кой области Аго-Аг с высокими част 1ными обжатиями (14-30%), обеспечивающими температуру завершения деформации равной или на 10-20 С выше ееначала, способствует одновременномуполучению и высокой прочности и хладостойкости, Повышение величины частных обжатий (30%) нерациональновследствие возникновения в этом случае...

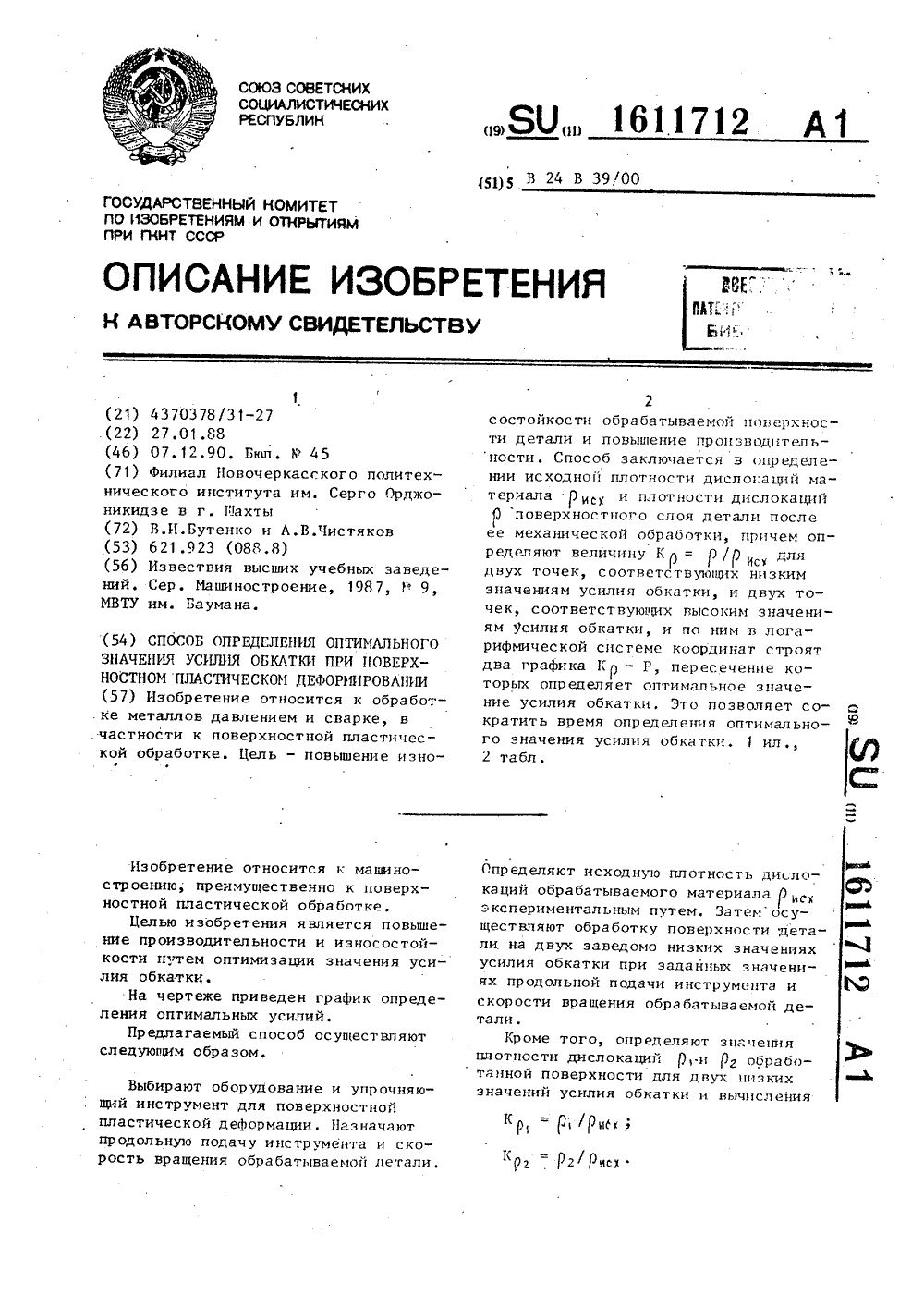

Номер патента: 1611712

Опубликовано: 07.12.1990

Авторы: Бутенко, Чистяков

МПК: B24B 39/00

Метки: деформировании, значения, обкатки, оптимального, пластическом, поверхностном, усилия

...значение усилия обкатки РЗаведомо низкое и высокое значения усилия, обкатки при определении оптимального значения усилия обкатки назначаются исходя из практических рекомендаций или имеющихся литератур ных данных,Поставленная цель - определение оптимального значения .усилия обкатки, обеспечивающее и наивысшую износостойкость обработанных поверхностей образцов из стали 40 Х. Плотность дислокаций материала детали определяют на рентгеновском дифрактометре "Дрон,5" с использованием стандартных методик. Режимы сьема рентгено 35 грамм следующие: напряжение на трубке 25 кВт, анодный ток 10 МА, ширина щели трубки 2 мм, ширина щели у счетчика 0,5 мм, скорость движения диаграммной ленты 4 см/мин.Для расшифровки рентгенограмм используют программу,...

Номер патента: 1610428

Опубликовано: 30.11.1990

Авторы: Бутенко, Чистяков

МПК: G01N 29/02

Метки: жидкости, потока, сплошности, трубопроводе

...раньше импульса И 1, т.к. практически для всех жидкостей скоростьзвука в них в 2-3 раза меньше скорости звука в металлах. Однако из-заэ.Фектон послезнучания и реверберации исключить взаимное наложениево времени импульсов П 2 и Б 1 путемуменьшения длительности излучаемогоимпульса практически не удается,Дпяселекции импульсов 11 и Б 2 результирующий сигнал 17 с выхода приемного преобразователя 3 после усилениян усилителе 5 подают на вторые входыаналоговых ключей 1 О и 12. Импульсом 18 с выхода формирователя 11стробирующих импульсов открываетсяаналоговый ключ 12,Длительность стробирующего импульса 18 выбирается такой, чтобы на детектор 13 подавалась лишь та часть приемного импульса О 2 (позиция 19), на которую не накладывается импульс Э 1,...

Номер патента: 1608799

Опубликовано: 23.11.1990

Авторы: Борисиков, Гришин, Чистяков, Шомников

МПК: H03M 5/00

Метки: последовательностей, формирования, четверично-кодированных

...этом на остальных (и) позициях у)-го информа ционного входа установлены нулевые потенциалы.Состояния элементов памяти регистра 5в динамическом режиме работы счетчика 4 остаются неизменными, даже если на ин 1008799ф р мя вы ре ни ус из ми ис о из о на сл д росо тпе впо твы оскогДЯ ка ми ры мо дво лом т и (по кот а, дае а, если Оинф = 01 р, если Оинф = 1) д, если Оинф = 0 у, если Оинф = 13 если Оупр =0 если Оупр 1 =- 1 аличие в предлагаемом устройстве локих блоков 6, дающих устройству втоинформациОнные входы у 1, у, ,уп,оляет менять структуру производящейедовательности, формируемой на высумматора 12 и поступающей на втовход сумматора 13, и, следовательно, 45ть структуру двоичного производногона информационном входе модулятоо является...

Номер патента: 1608568

Опубликовано: 23.11.1990

Авторы: Кравцова, Чистяков

МПК: G01N 29/02

Метки: газов, жидкости, количества, растворенных

...контакты 12, закорачивающие резистор 2. При этом на излучатель 4 подается повышенное напряжение(фиг.2, эпюра 2), достаточное для образования газовой кавитации в жидкости. После выключения реле времени контакты 12 размыкаются и на излучатель 4 через резистор 50 2 подается напряжение с амплитудой, которая обеспечивает выделение газа из жидкости при ее дегазации в виде стабильной последовательности одиночных пузырьков,образующихся в фокусе излучателя 4 за счет процессов направленной диффузии растворенного газа из жидкости в микропузырьки и их коагуляции, При достижении пузырьком размера, большего резонансного, он резко выталкивается из фокуса излучателя к его стенке, а на его месте начинает зарождаться и расти новый пузырек. При удалении...

Номер патента: 1608183

Опубликовано: 23.11.1990

Авторы: Анфиногентов, Киселев, Кудрявцева, Малых, Силантьев, Чистяков

МПК: C07C 69/82, C08F 8/14, G05D 27/00 ...

Метки: процессом, этерификации

...парав из аппарата 11 в ректи- о фикационную колонну 21. Регулируют уровень в аппарате 11 изменением расхода расплава этерификации на выходе. Регулируют уровень в ректификационной колонне 21 изменением расхода ЭГ в приемник 2. Регулируют расход возвратного ЭГ из колонны 21 в аппарат 11 этерификации в зависимости от расхода воды, выводимой из процесса. При отклонении расхода воды от заданного значения регулятор 26 изменяет задание регулятору 27, выход которого связан с исполнительным механизмом 28 на линии подачи возвратного ЭГ. Если расход воды оказывается меньше заданной величины, регулятор 26 увеличиваетзадание регулятору 27 расхода возврат" ного ЭГ. При этом расход воды увеличивается до тех пор, пока не установится заданное...

Номер патента: 1608151

Опубликовано: 23.11.1990

Авторы: Бочкова, Картамышев, Клигер, Когос, Коротина, Чистяков, Шерес

МПК: C04B 7/02

Метки: белого, клинкера, портландцементного, смесь, сырьевая

...3-8; кремнеземистыйизвестняк в соотношении БО:СаСО зот 1:1 до 1:3 20-30; синтетическийволластонит 2-6; известняк остальное.Коэффициент диффузного отраженияклинкера 957 2 табл,а также оказывает каталцтическоеи минерализующее воздействие, снижаяанарово активации реакиит 1 образованиясилцкатов, алюмосиликатов и алюмица- .тов кальция. Составы сырьевых смесейпредставлены в табл. 1.Смеси готовят путем совместногопомола компонентов в шаровой мельницепериодического действия с определе -нием расхода электроэнергии на помолсырья, Сырьевые смеси размалывают доостатка на сите 11 р 008, равного 10-127,Обжиг сырьевых смесей проводят вовращающейся печи. Клинкер подвергают.отбеливанию в газовой среде, создаваемой с помощью...

Номер патента: 1606595

Опубликовано: 15.11.1990

Авторы: Паничкин, Черкасов, Чистяков, Шкура

МПК: E02B 8/08

Метки: рыбопропускной, шлюз

...рабочей камеры 12 водой до уровня, соответствующего уровню воды в верхнем бьефе, Поднимается ихтио- логическая площадка 9 совместно с сетчатым полотном 11 до уровня, обеспечивающего условия для осмотра и учета рыб, после чего устанавливается на уровне, соответствующем плоскости сопряжения верхнего 7 и нижнего 8 верховых затворов, Одновременно осуществляется маневрирование затворами б по открытию отверстий 5 в боковых стенках 3 верхового лотка 1, в результате чего над перегородкой 2 и ее отверстиях 4 устанавливается необходимый для успешного прохода рыб скоростной режим, и затем поднимают затвор 7, По мере выхода рыб в верховой лоток 1 осуществляются операции по опусканию верхнего затвора 7, опорожнению рабочей камеры 12, подьему...

Номер патента: 1605124

Опубликовано: 07.11.1990

Авторы: Буланов, Деменок, Медведев, Чистяков

МПК: F28C 3/06

Метки: водонагреватель, контактный

...конусного ската 5 к его периферии, Перфорированная трубка 4 подключена к водопроводу 7. В нижней40 части корпуса 1 расположен влагосборник 8 с трубами 9.Контактный водонагреватель работает следующим образом.Холодная вода поДается по водопро 45 воду 7 в ороситель, который под действием реакций струй воды, вытекающих из перфорации разбрызгивающей трубки 4, вращается и одновременно распыляет конденсат. Струи и капли воды движутся по спиральным траекториям и охлаждают горячий газ, поступающий в корпус 1 водонагревателя. Одновременно с подачей води через подводяпыляет конденсат. Через подводящийгазовый патрубок 4 подают горячийгаз, который, проходя через прорезьканала 6 ската 5, движется вверх поспиральной траектории и,охладившись,удаляется...

Номер патента: 1605070

Опубликовано: 07.11.1990

Авторы: Гаммер, Сукновальник, Упоров, Чистяков

МПК: F16K 15/04

Метки: клапан, регулирующий

...канавки 9 через сквозные отверстия 10 в седле 2 сообщаются с напорной полостью клапана, что несколько разгружает золотник от сил трения. 10 формула изобретения Регулирующий клапан, содержащий корпус с входными и выходными патрубками, полый поворотный золотник с поперечной перегородкой и проходными окнами, и приводной вал, сочлененный с золотником, отличающийся тем, что, с целью повышения надежности работы, сочленение золотника с приводным валом выполнено в виде конических пазов на золотнике и свободно разме О щенного в них и жестко соединенного с валомштифта, а окна золотника выполнены несимметрично относительно поперечной перегородки золотника. Соста вител ьапп Техред А. КравчТираж 567ственного комитета по изобрет13035, Москва, Ж - 35,...

Номер патента: 1605009

Опубликовано: 07.11.1990

Авторы: Деменок, Медведев, Сударев, Чистяков

МПК: F01P 3/10, F02F 3/22

Метки: внутреннего, двигателя, малооборотного, охлаждаемый, поршень, сгорания

...образованному днищем 3, вставкой 4 и спиральным ребром 7, направляется к периферии днища 3, охлаждает его и удаляется из поршня 1 по каналу 6. Ребро 7, установленное с зазорами 8 в полости 2 под воздействием циклических тепловых нагрузок (особенно проявляющихся у малооборотных ДВС) и благодаря выполнению из материала, обладающего памятью формы, приводится в движение вдоль поверхности днища 3, вызывая тем самым интенсификацию теплоотвода. При повышении тепловой нагрузки, а следовательно, и температуры стенки днища 3 охлаждающей жидкости и ребра 7 (вызванного сгоранием топлива в цилиндре) ребро 7 движется в одном направлении (например, сжимается). При снижении тепловой нагрузки на днище 3 (при вдуве холодного воздуха в цилиндр)...

Номер патента: 1604961

Опубликовано: 07.11.1990

Авторы: Смирнов, Чистяков

МПК: E04D 11/00

Метки: кровель, монтажа, теплоизолированных

...шириной 1 м. Полосы 2 стеклоткани укладывают без натяга, перпендикулярно направлению прогонов, с нахлестом продольных кромок полос шириной 6 см от края каждой кромки. Затем осуществляют формирование коробчатых секций. Для этого на прогоны 1 поверх полос 2 в местах нахлеста полос одевают жесткие элементы 3, представляющие собой отрезки швеллера длиной 12 см, производя тем самым натяг полос стеклоткани. Готовые секции заливают вспененным утеплителем 4, в качестве которого используют мочевиноформальдегидный заливочный пенопласт, обладающий в жидком виде низкой внутренней вязкостью, что позволяет подавать его через шланги протяженностью до 24 м прямо с земли, Не дожидаясь затвердевания утеплителя 4, время основного затвердевания...

Номер патента: 1604908

Опубликовано: 07.11.1990

Авторы: Иванов, Пурас, Фоменко, Черкасов, Чистяков, Шкура

МПК: E02B 8/08

Метки: полотна, промывки, сетчатого

...трубопроводу 7 попадают в лоток 9, а затем в рыбоотвод, 10 ил. ненные в его каркасе. Патрубок 4 крепится с помощью стоек 21. К эжектору 5 от насоса 15 вода подается по трубопроводу 22, на котором установлен регулятор 23, предназначенный для коррекции режима работы эжектора 5, Мусорорыбоотводящий лоток 9 имеет на конце порог 24 обеспечивающий минимальный уровень воды в лотке 9. Для обеспечения возможности проведения профилактического ремонта мусорорыбосборный оголовок 1 снабжен гибкими тягами 24, пропущенными через блоки 26, установленными на напорном трубопроводе 7 эжектора 5 и соединенными с подьемным механизмом 27.Устройство для промывки сетчатого полотна работает следующим образом,При промывке сетчатого полотна 3, установленного в...

Номер патента: 1459430

Опубликовано: 23.10.1990

Авторы: Дадашев, Захаров, Кульбеда, Москалев, Поспелов, Чистяков

МПК: G01N 22/00

Метки: газовых, концентраций, плазмы, пространственного, распределения, струй

...включающее резонатор в виде отрезка круглого волновода, двух основных па 11 отрезков прямоугольных волноводов, имеющих общую узкую стенку, располагаемых на окружности с внешней стороны резонатора в виде отрезка круглого волновода и связанных, с ним через отверс тия в их общих широких стенках основных пар отрезков прямоугольных волно.водов и стенки отрезка круглого волповода, прйчем концы основных пар отрезков прямоугольных волноводов за корочены:и входы имеют фланцы дляподключения СВЧ-генератора или приемника, а отверстия, соединяющие основные пары отрезков прямоугольных волноводов с отрезком круглого волново да в первой основной паре отрезковпрямоугольных волноводов, размещены на расстоянии й, равном в, а во второй основной паре...
