Номер патента: 1411122

Опубликовано: 23.07.1988

Авторы: Бутенко, Чистяков

МПК: B24B 39/00

Метки: комбинированной

...обработки по известному способу (1=0,1 мм, ДН= =0,37 мм, Р 1=450 Н), второй - по пред-ц лагаемому способу (дН 0,55 мм, ( = =0,25 мм, Р 11=600 Н). Предварительное упрочнечие поверхностей образцов про. изводили роликом из стали Р 6 М 5 (НВС62-765) на токарно-винторезном стан- д 5 ке диаметр ролика 32 мм, радиус его рабочего профиля 10 мм. Шлифование упрочненных образцов производили на круглошлифовальном станке кругом ПП 24 А 25 К 6 СМ при использовании СОЖ (3%-ная эмульсия из эмульсола Украинол). Режим обработки: 7 р=35 м/с, Уд=0,5 м/с, Ядр=015 м/мин, Б= =0,01 мм/дв.ход, последующее выхажи- вание эа три хода круга.55На фиг. 1 приведены результаты испытаний образцов на износостойкость, выполненные на установке для испытания материалов...

Номер патента: 1410129

Опубликовано: 15.07.1988

Авторы: Ведерников, Полетавкин, Чистяков

МПК: H01H 11/00, H01H 33/66

Метки: вакуумного, выключателя, многоразрывного

...номинального тока выключателя я.Способ изготовления выключателя осуществляют следующим образом.Сначала любым известным способом производят замер электрического сопротивления каждой из вакуумных дугогасительных камер, поступивших на сборку выключателя, например, с помощью микромметра. Затем по результатам замера выделяют две камеры с наибольшими значениями сопротивления и одну и более - с наименьшими значениями сопротивления. Если это камеры с контактами из материала хром - медь - вольфрам, то сопротивление первых двух указанных камер целесообразно ограничивать величиной 60 мкОм, а остальных - до 40 мкОм.После этого камеры с сопротивлением до60 мкОм устанавливают в колонке после довательно соединенных камер крайними. Из камер с...

Номер патента: 1409564

Опубликовано: 15.07.1988

Авторы: Сладкова, Чистяков

МПК: B65H 69/06

Метки: комплексных, концов, нитей, пневматического, соединения

...1409564нитей, количество кручений, замаслива.тель), параметров пневмосоединяющего уст.ройства и давления воздуха.Для большинства видов нитей технического назначения оптимальное количество циклов лежит в пределах 2 - 10 при длительности импульса пневмообработки 1 - 10 с.Циклы сокращение - растяжение участка соединяемых нитей можно осуществлятькак в автоматическом режиме, так и вруч 10 ную. Свободные концы 3 и 4 удаляются спереплетенного участка обрезкой.Максимальная длина пневмосоединяемого участка равна расстоянию между зажимами 5, 6 и может регулироваться. Получаемое соединение плотно переплетено, компактно, гибко, легко проходит через нитепроводящую гарнитуру при переработке.Данный способ пригоден для пневмосоединяющих устройств...

Номер патента: 1409466

Опубликовано: 15.07.1988

Авторы: Зайцев, Зарецкий, Морозов, Сенчило, Холин, Чистяков

МПК: B29C 67/20

Метки: вспенивания, непрерывного, смол, термореактивных

...шаг витка лопасти 4Гибкие диафрагмы 11 и21 камер дозирующих насосов 10 и 20защемлены по периметру между элементами корпуса и жестко соединены соштоками 24 и 25 шатунно-кривошипныхмеханизмов 12 и 22,Устройство работает следующим образом, 5 30. так, что вся жидкость превращается О 5 20 25 35 40 45 50 55 Приведя установку в действие, шатунно-кривошипные механизмы 12 и 22 приводят в движение диафрагмы 11 и 21 дозирующих насосов 10 и 20, При достижении диафрагмой 21 крайнего верхнего положения осуществляется увеличение объема камеры насоса, что способствует всасыванию в нее наполненной смолы. При достижении диафрагмой 21 крайнего нижнего положения смола вытесняется при помощи работы клапанной системы насоса в трубопровод 19, давление в...

Номер патента: 1407525

Опубликовано: 07.07.1988

Авторы: Вержак, Волченков, Дауев, Клочков, Лега, Луцкий, Хныкин, Чистяков

МПК: B01F 1/00, B01F 5/10

Метки: перемешивающее, приготовления, раствора, реагента

...через зазоры 9 и с всасывающим патрубком 10 насоса 11. Напорный патрубок 12 насоса соединен через узел 3 с патрубком 2, Площадь сечения зазора 9 должна быть не менее площади поперечного сечения всасывающего патрубка 10 для того, чтобы не происходило разрыва сплошности потока.Насадки 5 и 7 выполнены в виде взаимно пересекающихся полых лопастей соответственно 13, 14 и 15, 16, установленных под углом к горизонтальной плоскости. В лопастях выполнены щелевидные сопла, причем у нижней на 40 садки 5 сопла 17 и 18 расположены в верхних гранях лопастей, а у верхней насадки 7 сопла 19.и 20 расположены в нижних гранях.Устройство работает следующим образом.Реагент размещают в емкости 1 на поверхности диска 4. После этого устройство заполняют водой...

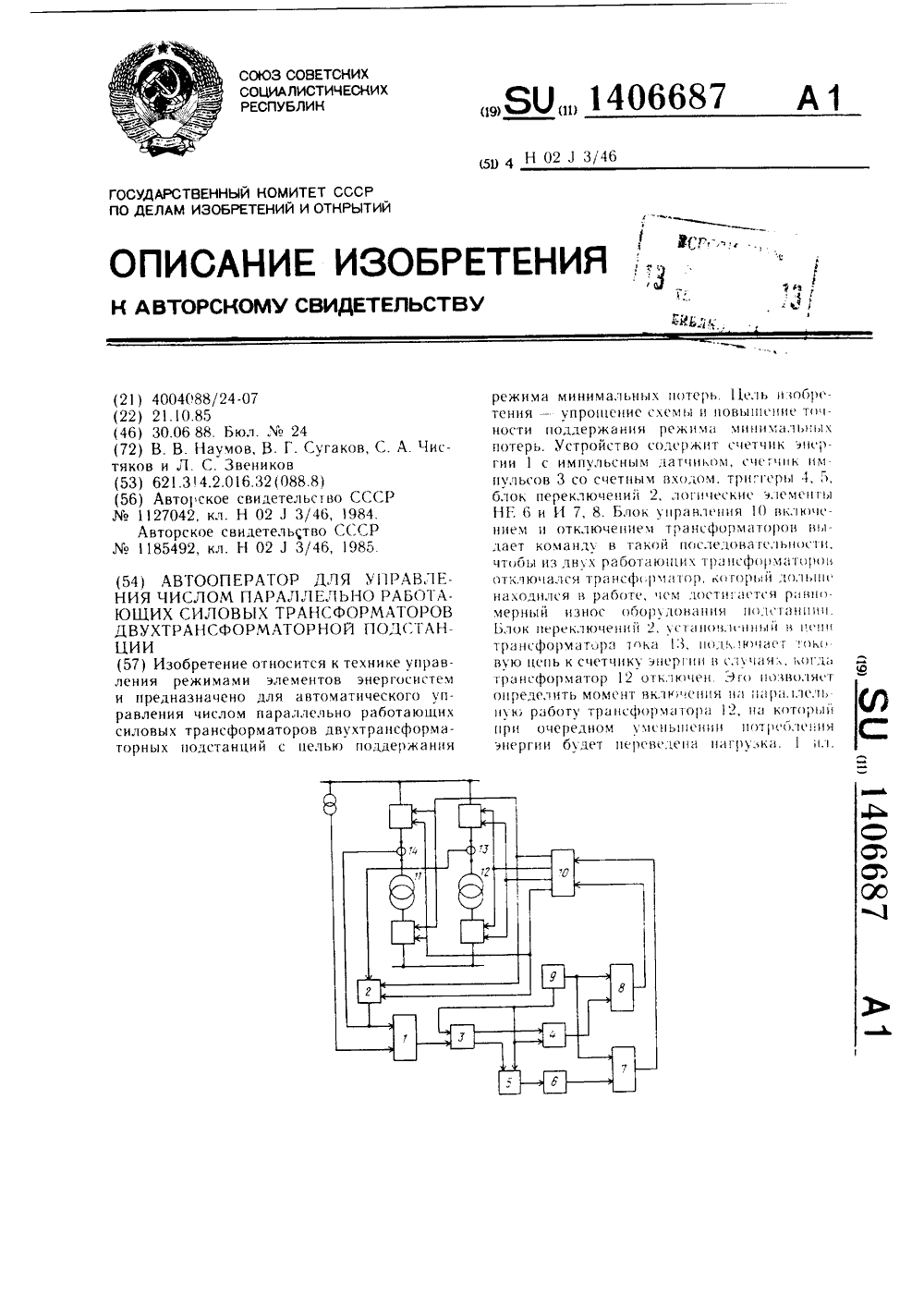

Номер патента: 1406687

Опубликовано: 30.06.1988

Авторы: Звеников, Наумов, Сугаков, Чистяков

МПК: H02J 3/46

Метки: автооператор, двухтрансформаторной, параллельно, подстанции, работающих, силовых, трансформаторов, числом

...по первому входу. Логический элемент И 8 также закрыт по первому входу из-за отсутствиясигнала на первом выходе счетчика 3 импульсов. Поэтому на входы блока 10 управления сигцдлы не поступают и режим работы трансформаторов подстанции не меняется.При дальнейшем увеличении нагрузки до величины 5)5 появляется сигнал на первом выходе счетчика 3 импульсов. При этом триггер 4 меняет свое состояние, и на его выходе появляется высокий уровень, который подается на первый вход логического элемента И 8. С приходом сигнала с выхода зддатчика 9 на второй вход элемента И 8 на вход блока управления поступает ксчанда на включение силового трансформатора. Блок 1 О управления формирует на втором выходе сигнал нд включение выключателей второго...

Номер патента: 1404130

Опубликовано: 23.06.1988

Авторы: Брышко, Владимиров, Губернаторов, Соколов, Чистяков

МПК: B21B 27/02

Метки: валковый, диагональной, полосы, прокатки, стана, узел

...следовательно, не требует дополнительного увеличения габаритов, упрощает конструкцию. Кроме того, выполнение лысок в виде плоских поверхностей проще, чем изготовление поверхностей другой формы (выпуклых или вогнутых) .Предлагаемые значения длины дуги каждого отдельного участка цилиндрической рабочей поверхности валка и длины лыски вдоль направления прокатки необходимы, чтобы предотвратить выход полосы из зоны деформации при боковом смещении и освободить полосу на промежуток времени, достаточный для восстановления ее положения. Это обеспечивает работоспособность предлагаемого узла и сохранение максималл ь ной пр ои з водит ел ьно сти .Узел работает следующим образом.Перемещение полосы в направлениипрокатки по стрелке В приводит к...

Номер патента: 1403132

Опубликовано: 15.06.1988

Авторы: Полетавкин, Чистяков

МПК: H01H 33/66

Метки: вакуумный, выключатель

...надежности в выключателе может быть установлено несколько шариков 8. На потенциале земпи установлено сигналь ное реле 9 с контактами 10. Изоляция выключателя обеспечивается фарфоровыми покрышками 11.и 12, являющимися также несущими элементами конструкции. Управление контактом 2 осуществляется 25 через систему тяг 13 и рычагов, размещенных в корпусе 14. В последнем установлена наклонная перегородка 15 с отверстием, ниже которого расположены контакты 10 сигнального реле 9. Выключатель работает следующим образом.Включение выключателя производит 35 ;ся приводом (не показан). Через замкнутые контакты выключателя протека,ет ток, под действием которого все элементы 2-6 токоведущего контура нагреваются до определенных температур....

Номер патента: 1402871

Опубликовано: 15.06.1988

Авторы: Митрофанов, Подурец, Соменков, Тюгин, Чистяков, Шильштейн

МПК: G01N 23/08

Метки: внутренней, излучения, картин, объекта, помощью, проникающего, структуры, теневых

...2, отражается от него под бреггавским углом и направляется на объект 3. Часть излучения проходит через объект 3 без преломления (показана сплошной линией на Фиг, 1), другая часть излучения преломляется на внутренних поверхностях раздела и падает на второй монокристалл 5 под углами, отличными от брегс говского (показаны штриховой линией на фиг. 1), Если это угловое отклонение больше эффективного угла коллимации, обеспечиваемой парой моно- кристаллов 2 и 5, то преломленное излучение не отражается вторым моно- кристаллом 5 в отличие от излучения, прошедшего через объект 3 без преломления, которое отражается монокристаллом 5 под углом Брегга и направляется в детектор 6, откуда информация передается в. блок 7 обработки (например, на...

Номер патента: 1400723

Опубликовано: 07.06.1988

Авторы: Гончаров, Маслов, Павленко, Попов, Чистяков

МПК: B21D 22/22, B21D 24/04

Метки: вытяжки, штамп

...гм до 102 Вм 1абсо:потньпрогиб упругого кольца; 40 модуль упругости материала где К г = м мколь ца.Штамп работает с:едуощип образом.Заготовку 6 устанавливают ца мат - рицу 2. К заготовке 6 подводят при жим с упругим прижимным кольцом 4.Максимальное расстояние между заго - товкой 6 и кольцом 4 наблюдается в точке с радиусом г и равной ч, .После при:ожения усилия к прижиму 50 кольцо 4, упругого деформируясь, прилегает к заготовке 6 и прижимает ее.Вытяжка осуществляется с помощью пуансона 1. В процессе вытяжки фланец заготовки 6 перемещается между упру гим кольцом 4 и рабочей поверхностью матрицы 2, В результате неравномерности деформации в процессе вытяжки угол естественного утолщения фланцапостоянно меняется. Упруго деформируясь, кольцо 4...

Номер патента: 1399134

Опубликовано: 30.05.1988

Авторы: Кудрявцев, Чистяков

МПК: B28D 1/00

Метки: резки, электродуговой

...33303 тИРИСГОРЫИ 2, ЗаЛЫКИЯ КОН(33 элкро,(ОБ 3, 30 з 6 уж,17 к)т мжду пили э,3(к)риц(скл 30 ду 3 л 4 и паран,якг с к мсстл Рсзк 1 Л 1;3 Т 1)3;1,1;1,). ВРЛ ж 133 й с,ОЙ мат(.- РИ а,сда Б,Я 3 51 И С Га ПОВИтСЯ ЭЛС КтРО.3 3 Р О В О Л 31 Ь 1 М5 3 О и (. С Э ЛК Т Р 3 с( С К с 1 53 Д Г с 1 )с(1,с 31 13131313 31:3 31) О 3 с 3 133), 3;3 иаронраси,ана, 1",пер;3 лра;(л и БО(рас;3. 3 1 (6 )(1 з Л3 с 51 3,1;3 3 м113 Ы И 33 33 л ). 31 0,.13Д 31 3 Б 1 Л 3 ЭГЕКРО.133 с ЛИЧ(.Кк (3 Л 1;1.13 Р; 15,3 Г 3 ПЫ :ОЛ Р ( З 3; 3 .13 С 1;1 РБ 131 33и рс 3, ЧБ31031 Л 1 11:36 Ы ГОно О .1;333- ,1111 и 1 с (01 1)Ь 3 К 1 1.( СоздсК)111(.1 ОЯ Л 3 71 л 6 Г 13335)ри 3 рх .ц1,;л Оного лап.нпя к1, 3 31л3м У 3 3 Р О 1 1 . с с У3Р :)3 1, 1 3 Бг 1 (. 1 3 33 3 ОГ 3,3,.(;3 11 Я...

Номер патента: 1396272

Опубликовано: 15.05.1988

Авторы: Левинский, Чистяков

МПК: H03K 23/00

Метки: счетное

...счетчиком 11 девятого состоянияна его первом 2 и четвертом 2оразрядных выходах появляются единичные уровни, которые проходят на О"вход триггера 2,1 через элемент И 3,1, Однако в триггере 2,1 и остальных триггерах 2,2 - 2,4 нулевым уровнем шин 10 блокируется занесение информации по О-входу,т,е, в режиме двоичного счета триггеры 2.1 2.4 остаются в начальном состоянии. Счетчик 1,1 продолжает подсчет числа входных импульсов. По концу десятого импульса шины 9 на выходе элемента И 3.1 устанавливается нулевойуровень, по концу пятнадцатого - всчетчике 1,1 устанавливается код1111, Следующий шестнадцатый импульсшины 9 вызывает в счетчике 1.1 наего инверсном выходе переноса появ 5ление сигнала нулевого уровня, кото-,рый через элемент И...

Номер патента: 1396096

Опубликовано: 15.05.1988

Авторы: Дудченко, Рыбалко, Чистяков

МПК: G01R 31/02

Метки: исправности, кабеля, прибор, проверки

...5 поступают на первые входы элементов 20.1, 20.11, 20.21, на вторые входы которых поступают разрешающие сигналы с второго дешифратора 9, Пока проверяются первые 9 пар проводов, второй счетчик 8 находится в нулевом состоянии, значит, с нулевого выхода второго дешифратора, который анализирует нулевое состояние счетчика, поступает сигнал логической единицы на элементы 20.в Заглушка 16 состоит из вилки для подсоединения проверяемого кабеля к разъему вмонтированному в корпус прибора, и непосредственно заглушки, которая надевается на противоположный конец кабеля, которая образует пары проводов, Особенностью контролируемого кабеля, например интерфейса ЭВМ, является наличие экранирующих и информационных жил, которые соединяются между...

Номер патента: 1396076

Опубликовано: 15.05.1988

Авторы: Потапов, Студеникин, Чистяков

МПК: G01R 19/165

Метки: допускового, осциллографического, сигналов, электрических

...коммутатор 3 переключается с частотой,которая в целое число раз больше частоты переключения коммутатора 2.Коммутаторы 2 и 3, опрашивая источники 4 опорных напряжений и элемент1 сравнения, формируют на экране осциллографа 5 осциллограмму (фиг 2 а).В момент превьппения контролируемым50напряжением Бопорного напряжения,например О операционный усилитель6 (фиг. 1) переходит в режим генера,ции. На выходе элемента 1 сравнения:наряду с контролируемым постоянньинапряжением Ц появляются одиночнье55импульсы отрицательной полярности,при этом линия, соответствующая контролируемому напряжению, приобретает на осциллограмме вид, показанный нафи г. 2 б,По мере увеличения превышения контролируемым напряжением Б опорногонапряжения П, частота...

Номер патента: 1395999

Опубликовано: 15.05.1988

Авторы: Заякин, Чистяков, Юмачиков

МПК: G01N 17/00

Метки: испытания, коррозию, металлов, напряжением

...который через полость штока 7 сообщен с полостью стержневого образца 9 и уплотнения 18, установленные на внешнем стакане 2. Во внутреннем стакане 12 выполнены симметричные радиальные прорези 19, в которых закреплены концы плдстинчатых образцов 45 20. Средние части образцов закреплены в узлах их крепления в виде втулок 21, размещенных на полом стержневом образце 9.Устройство работает следующим образом.На стержневом образце 9 с помощью втулок 21 жестко закрепляют пластинчатые образцы 20 и устанавливают их в прорезях 19 внутреннего стакана 12, Закрепляют стержневой образец 9 в поршне 8,размещают внешний стакан 2 во втулке 11 и вращением штурвала 15 опускают образцы 9 и 20 в емкость или трубопровод с коррозионной средой,которая через окна...

Номер патента: 1395923

Опубликовано: 15.05.1988

Авторы: Дмитриев, Кулабухов, Кулумбетов, Курников, Островлянчик, Чистяков, Шубин

МПК: F27B 7/38

Метки: белого, вращающаяся, клинкера, печь, цемента

...с температурой 1350 о1400 С, полученный при сжигании топлива, подаваемого через основную горелку 3, через вспомогательную горелку 7 подают на слой клинкера 10-157технологического топлива с недостатком воздуха. Это топливо сгорает неполностью, в результате чего образуется локальная восстановительная среда и происходит перегрев клинкераот 1350-1400 до 1420-1450 С,Разогретый клинкер. далее попадает .в кольцевую ванну 8, где подвергается резкому охлаждению водой, разбрызгиваемой на его поверхность посредством водяной Форсунки 5, Пар, образованный от испарения охлажденной воды, засасывается пароотсосным вентилятором через зонт 6 и далее выбрасывается в атмосферу,оОхлажденный до 130-200 С и влажный на поверхности клинкер попадаетна...

Номер патента: 1394353

Опубликовано: 07.05.1988

Авторы: Быстров, Бычков, Клинов, Чистяков

МПК: H02K 49/10

Метки: магнитная, муфта, торцовая

...14и опору 15 встроена в разъемный кор"пус 16.В местах расположения выступов магнитопроводов 17 и 18 полумуфт 1 и 2в перегородке 3 выполнены концентрические утонения (выборки) 19. Этопозволяет максимально приблизитьвзаимодействующие зубчатые магнитопроводы 17 и 18 полумуфт 1 и 2, чтозначительно увеличивает передаваемыйкрутящий момент, так как сила взаимодействия Р магнитных полумуфт обратно 0пропорциональна квадрату рабочего зазора.На полумуфтах 1 и 2 размещены постоянные магниты 20 и 21 и магнитопроводы 17 и 18 в виде втулок, Нейтраль ная ось магнитов 20 и 21 расположенапараллельно оси муфты, к одному и тому же магнитопроводу 18 смежные магниты ориентированы одноименными полюсами. Это позволяет магнитопроводу 18 иметь выраженную...

Номер патента: 1394262

Опубликовано: 07.05.1988

Авторы: Борисенко, Вишневецкий, Глушкин, Сусуркин, Тармаев, Чистяков

МПК: H01H 33/59, H01H 47/00

Метки: выключателем, высоковольтным

...электрод основноготиристора 2 происходит его отпирание и через катушку 1 привода включения начинает протекать ток, что приводит к включению выключателя. Кэтому моменту времени конденсатор 9 успевает зарядиться до напряжения источника 12 питания по цепи тиристор 2, диод 6, конденсатор 9, резистор 8, а конденсатор 3 заряжается до такого же напряжения по цепи тиристор 2, конденсатор 3, резистор 8.При установке выключателя в положение Включено поступает сигнал на управляющий электрод тиристора 4, что приводит к его отпиранию, в результате конденсатор 3 оказывается подключенным к тиристору 2 в запирающем направлении. Тиристор 2 закрывается, при этом начинается процесс перезаряда конденсатора 3 током, протекающим от источника 12 через...

Номер патента: 1393868

Опубликовано: 07.05.1988

Авторы: Жидовинов, Михеев, Черкасов, Чистяков

МПК: E02B 8/08, E02B 9/04

Метки: рыбозащитное

...на всасывающем патруб О е 1. На внешней поверхности конуса 3 по винтовой линии закреплен жело 6 ообраэный рыбоотвод 6. 1)Устройство работает следующим обРазом. 25При работе водозаборного насоса перерфорированный конус 3, установленный на всасывающем патрубке 1 с помощью подшипников 4 и 5, находитсятолще потока, За. счет воздействия абегающего потока. и благодаря налиию на внешней поверхности перфорированного конуса 3 винтового рыбоотода б конус 3 вращается. Мусор и молодь рыб, попав в зону й ействия рыбозащитного устройства ри обтекании потоком перфорированного конуса 3, смываются потоком промывных труб 2 и попадают в рыбоотвод 6,который благодаря своему расположению на поверхности конуса 3 способствует накоплению и...

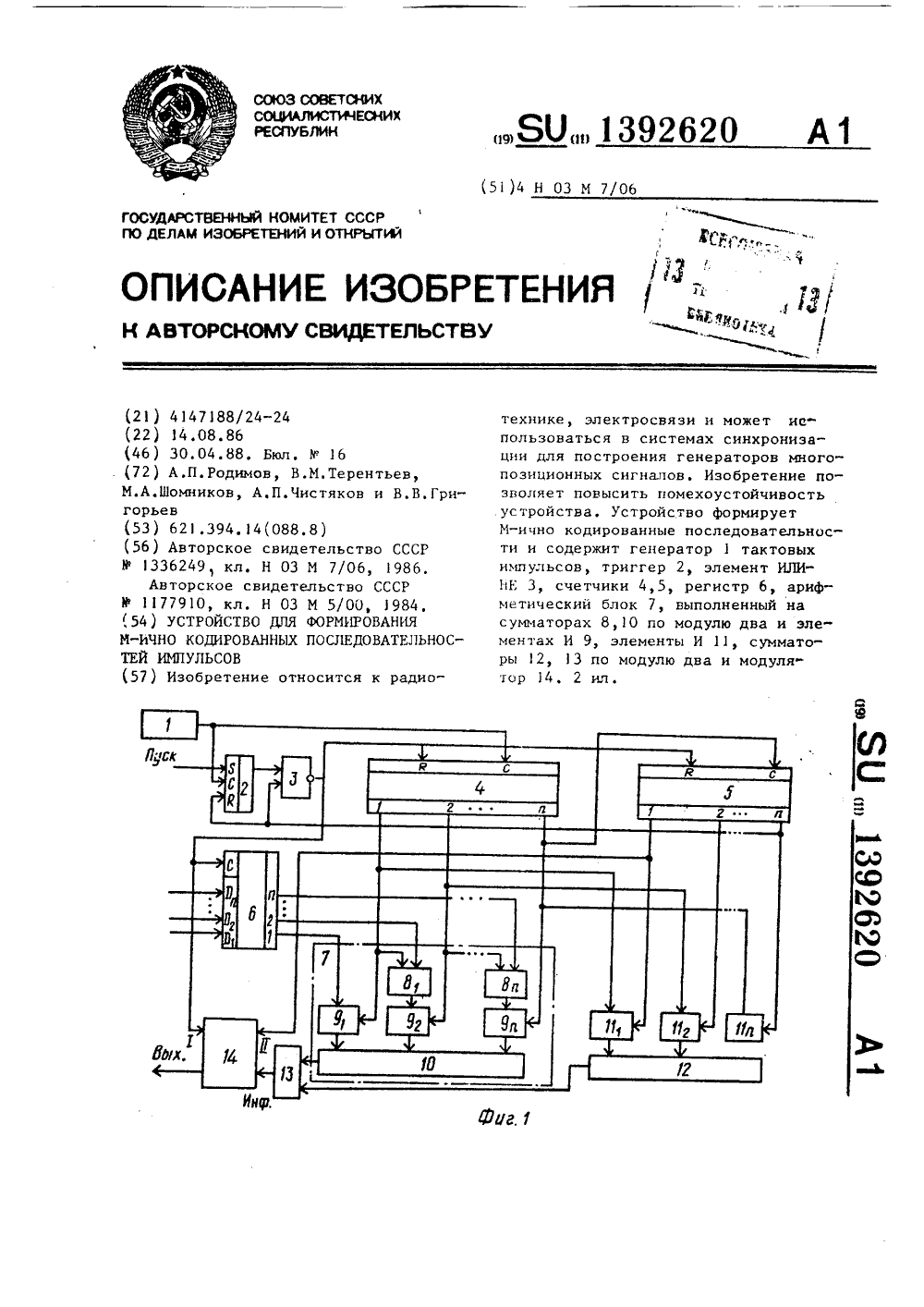

Номер патента: 1392620

Опубликовано: 30.04.1988

Авторы: Григорьев, Родимов, Терентьев, Чистяков, Шомников

МПК: H03M 7/06

Метки: импульсов, кодированных, м-ично, последовательностей, формирования

...неизменными, даже если на информационных входах регистра 6 в это время состояния меняются. Смена состояний выходов регистра 6 возможна лишь при очередном запуске устройства,На выходах элементов И 11 каждые 2 тактов работы генератора 1 формируются одновременно от О до п последовательностей, Поэтому на выходе сумматора 12 по модулю два каждые 2 тактов работы генератора 1 формируются последовательности Уолша следующие в естественном порядке их расположения. Тогда на информационном входе модулятора 14 каждые 2 тактовпработы генератора 1 наблюдается сум" ма по модулю два одного и того же Р-кода со всеми последовательностями Уолша, следующими друг эа другом,Во включенном состоянии на выходе модулятора 14 выдается один из М элен+ ментов (где...

Номер патента: 1392443

Опубликовано: 30.04.1988

Авторы: Гурьев, Жилкин, Лазарев, Новиков, Чистяков

МПК: G01N 3/34

Метки: испытания, кручение, образцов

...спиральной пружиной 10 образца 4 был равен 0 . Ав 40 тотрансформатором 5 устанавливается крутящий момент передается через редуктор 8, двухэксцентриковый кривошипно-шатунный механизм 9 и захват2 на образец 4 и периодически уменьшает и увеличивает значение закручивающего момента на образце 4, заданного пружиной 1 О, По показаниям цифрового вольтметра 14 определяют уголзакручивания образца 4. 1 ил,требуемая частота вращения вала двигателя 7. При включении электродвигателя 7 крутящий момент передается через редуктор 8, двухэксцентриковый кривошипно-шатунный механизм 9 и захват 2 на образец 4 и уменьшает значение закручивающего момента на образце 4, заданного пружиной 10, до нуля. При нупевом значении закручивающего момента...

Номер патента: 1392283

Опубликовано: 30.04.1988

Авторы: Ганушкин, Генкин, Кравченко, Петровский, Рымалов, Чистяков

МПК: F16F 15/03

Метки: автоматическим, виброизолятор, управлением

...между коеблющимся 2 и иэолируемым 3 объеками, динамометры 4, подключенные к им через предварительные усилителии сумматор Ь цифровые следящие ильтры 7, подключенные к их выходам локи 8 задержки, соединенный с выхоами последних сумматор 9, последоательно соединенные с ним усилитель 10 мощности и исполнительный элемент 11, установленный на объекте 2 датик 12 вибрации и подключенные к неу аналого-цифровые преобразователи 13, выходы которых соединены с друими входами цифровых следящих фильтов 7 и блоков 8 задержки.Виброизолятор работает следующим образом.Колеблющийся объект 2, деформируя упругие элементы 1, создает силовое вибрационное возбуждение изолируемого объекта 3, амплитуду и фазу Которого измеряют с помощью динамоетров 4. Сигналы...

Номер патента: 1391773

Опубликовано: 30.04.1988

Авторы: Гостев, Лутов, Маслов, Попов, Чистяков

МПК: B21D 22/28

Метки: полых, штамповки

...фиксируют его. Затем наружным приЖимом 2 осуществляют предварительный обжим цилиндрического придонного участка со степенью деформации 10-15%. Предварительный обжим заканчивают прижимом полуфабриката 3 эа краевую часть между оправкой 1 и прижимом 2. После прижима полуфабриката 3 осуществляют обжим цилиндрического участка полой матрицей 4 с предельно допустимой степенью деформации.Прижим полуфабриката между наружным прюкимом 2 и оправкой 1 необхомеров краевой части во время обжима, но если осуществлять обжим с небольшими деформациями (порядка 10-15%), изменения размеров краевой части не происходит и беэ прижима полуфабриката 3. Поэтому для увеличения суммарной степени деформации обжима в 10 5 20 25 30 одном штампе перед прижимом...

Номер патента: 1390039

Опубликовано: 23.04.1988

Авторы: Архангельский, Корсунский, Матасов, Новгородская, Соболев, Чистяков

МПК: B28D 1/32

Метки: расщепления, слюды

...сила тока 1 А.П р и м е р 9. Проводят по примеру 7. Напряженность поля в классифицирующей части деэинтегратора6000 А/м, сила тока 6 А.П р и м е р 10, Проводят по примеру 7. Напряженность поля 9000 А/м,создаваемая силой тока 9 А.П р и м е р 11. Проводят по примеру 7. Напряженность поля 9050 А/м,сила тока 9,1 А.П р и м е р:12. Проводят по примеру 1. Прокатанную слюду расщепляютв дезинтеграторе, верхняя часть которого обмотана медной проволокой толщиной 4 мм виток к витку, Напряженность электромагнитного поля 950 А/мсоздается силой тока 0,9 А.П р и.м е р 13. Проводят по примеру 12, Напряженность поля 1000 А/м,сила тока 1 А.П р и м е р 14. Проводят по примеру 12. Напряженность электромагнитного поля 6000 А/м, создаваемая током силой 6 А,П...

Номер патента: 1390009

Опубликовано: 23.04.1988

Авторы: Гулидов, Запорожский, Приходько, Толкачев, Чистяков

МПК: B24D 17/00

Метки: абразивного, инструмента

...при вращении емкости в вертикальной плоскости в течение О,1 - 0,15 всего времени, необходимого для закрепления абразивных зерен на боковые поверхности заготовок, на втором - при вращении емкости в горизонтальной плоскости, когда заготовки также расположены горизонтально, Процесс закрепления зерен абразива производят при угловой скорости, определяемой для этапов процесса соответственно из соотношений со)/д/г и ь= (0,8 - 0,5) -/д/г, где г - радиус покрываемой абразивом поверхности, д - ускорение свободного падения.По окончании закрепления зерен абразива производят заращивание абразива на боковых поверхностях заготовки. Оно осуществляется при вертикальном расположении заготовок, для чего емкость устанавливается так, что плоскость ее...

Номер патента: 1388744

Опубликовано: 15.04.1988

Авторы: Бурых, Гагарина, Чистяков

МПК: G01N 1/06

Метки: плоскопараллельных, срезов

...линейка16 с ценой деления от 1 мк до 50 ммтолкающей пластины 13, в которой закреплен держатель объекта, выполненныйв виде многогранной иглы 17, Под мевзаимодействует с сухарями, которыесжимаются пластинчатыми пружинами.С микровинтом 12 жестко связана измерительная линейка 16 толкающей пластины 13, в которой закреплен держатель объекта, выполненный в виде многогранной иглы 17, Под механизмомподачи объекта установлен приемныйстол 18, 3 ил. ханизмом подачи объекта с возможностью взаимодействия установлен приемный стол 18,Устройство работает следующим образом.Объект фиксируется (накалывается): на многогранную иглу 17, которая перемещается посредством гаек 19, Ручка зажима микровинта 12 устанавливается в положение разжима с помощью...

Номер патента: 1386785

Опубликовано: 07.04.1988

Авторы: Гайнитдинов, Заякин, Кушнир, Миронов, Отть, Седов, Чайка, Чистяков, Юмачиков

МПК: F16L 58/00

Метки: газопроводов, защиты, коррозии

...4 коррозии, водородными зондами 5, внутренней по 35верхностью трубных блоков 7 и 8 икольцевыми образцами 12, С переходом,из газопровода в камеру 3, имеющуювнутренний диаметр больше, чем у40трубопровода, из газового потока происходит осаждение капель конденсатаи его накопление в конденсатосборнике 9, По мере повышения уровня конденсата последний автоматически отво 45дится в емкость или вспомогательныитрубопровод (не показаны),Камера 3 может устанавливаться на основном газопроводе или лупинге, После отсечения газового потока от 50 камеры 3 или направления его по об- водному.лупингу (не показан) осуществляют съем трубных блоков 7 и 8, замену образцов-свидетелей 4, водородных зондов 5 и кольцевых образцов 55 12, По...

Номер патента: 1385035

Опубликовано: 30.03.1988

Авторы: Заякин, Чистяков, Юмачиков

МПК: G01N 17/00

Метки: испытания, образцов, трубчатых

...относится к испытательной технике, а именно к устройствам для испытания трубчатых образцов в потоке агрессивной среды, и является усовершенствованием известного устройства по авт. св. Р 1033934.Цель изобретения - повышение производительности устройства.На фиг, 1 представлена схема пред лагаемого устройства, на.фиг. 2 то же, вариант выполнения.Устройство для испытания,трубчатых образцов содержит камеру 1, предназначенную для размещения в ней ис пытываемых образцов 2, торцовые уплотнительные крьппки 3 для герметизации образцов и приспособление 4 для циркуляции среды, выполненное в виде винтовой мешалки, установленной соос но с трубчатыми образцами 2. На внутренней поверхности торцовых уплотнительньк крышек 3 выполнены кольцевые...

Номер патента: 1384729

Опубликовано: 30.03.1988

Авторы: Кармальский, Левченко, Патрушев, Синицын, Чистяков

МПК: E21B 17/00, E21B 34/14

Метки: бурильной, жидкости, колонне, утечек

...каждую из указанных деталей,Навинченная снизу на корпус 1 муфта11 препятствует продольному перемещению хвостовика 9 и предотвращаютпопадание в устройство снаружи частицшлама.55Запорный элемент 7 установлен висходном положении с зазором относительно перегородки 5 и имеет возможность взаимодействия с седлом втулки 2, а выступающая над перегородкой часть штока 6 в исходном положении имеет длину меньше величиныперемещения втулки в рабочее положение после среза штифтов 3,Соединение устройства с бурильнойколонной и колонковым набором осуществляется с помощью резьб, имеющихся в верхней части муфты 4 и нижнейчасти хвостовика 9.Устройство работает следующимобразом.В исходном положении устройствазапорный элемент 7 перекрывает центральный...

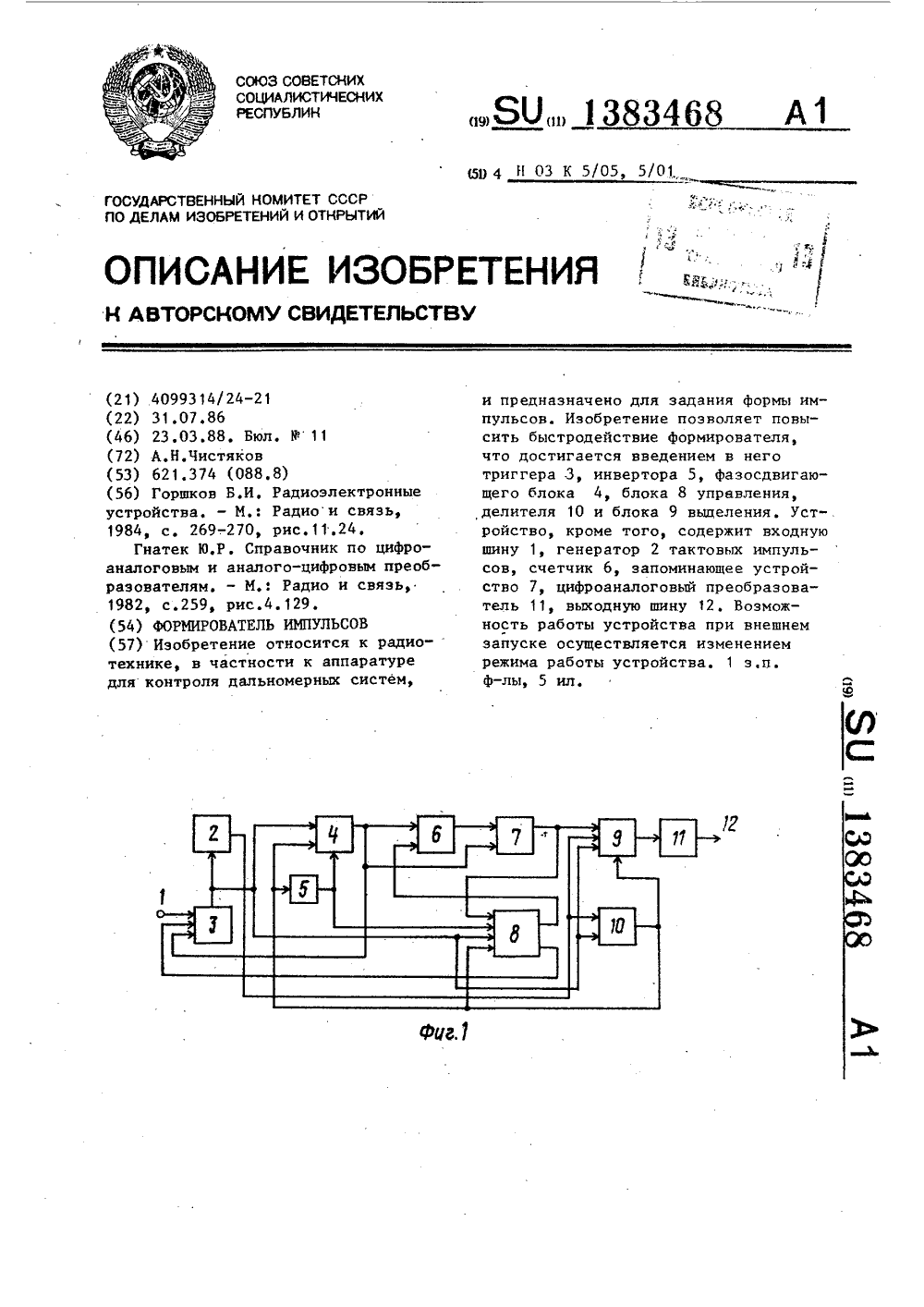

Номер патента: 1383468

Опубликовано: 23.03.1988

Автор: Чистяков

МПК: H03K 5/01, H03K 5/05

Метки: импульсов, формирователь

...устройства 7) подсоединены к входу синхронизации соответствующего канала счетчика 6 и соответствующему выходу фазосдвигающего устройства 4. Выходы микросхем 556 РТ 7 каналов, входы разрешения выборки которых подключены к противофазным сигналам, объединены между собой и образуют (для четырехканального варианта) соответственно первую и вторую группы выходов запоминающего устройства 7, подсоединенных к соответствующим входам блока 9 вьделения (фиг.З) . В качестве выхода, соединенного с четвертым входом блока 8 управления, служит один из выходных разрядов запоминающего устройства 7.Блок 8 управления выполнен на микросхеме 530 ТМ 2 по схеме, приведенной на фиг,2,при этом единичный выход триггера 13 соединен с входом Я установки...
