Чистяков

Номер патента: 910067

Опубликовано: 07.11.1982

Авторы: Грязнов, Дюделев, Парамонов, Перфильева, Сухорученков, Терентьев, Чистяков, Шишкин

МПК: G21C 15/18

Метки: аварийного, водоохлаждаемого, расхолаживания, реактора

...соединяющими его с циркуляцйонным контуром 5. На трубопроводах 7 и 8 уста"новлены запорная арматура 9 и обратный клапан 10, на опускном трубопроводе 8 выше обратного клапана 10установлен трубопровод 11, соединяющий опускной трубопровод 8 со всасывающим трубопроводом питательногонасоса 4.На трубопроводе 11 установленызапорный 12 и регулирующий 13 клапаны,К первому контуру реактора трубопроводом 14 подключен аппарат 15для сжигания гремучей смеси, из которого трубопроводом 16 осуществляется слив конденсата в реактор. Натрубопроводах 14 и 16 установленызапорные клапаны 17 Трубопроводами18 и 19 с эапорными клапанами 20аппарат 15 подключен к подъемномутрубопроводу 7 и опускному трубопроводу 8.В статике вся система находитсяв разогретом...

Номер патента: 969730

Опубликовано: 30.10.1982

Авторы: Азаров, Дербаремдикер, Журавский, Каплан, Курушин, Люмкис, Мартынова, Муровицкая, Назаренко, Полковниченко, Пономарев, Столяров, Чайковский, Чапланов, Чистяков

МПК: C14C 9/00

Метки: жирования, кож, состав

...приготавливается по примеру 7. Соотношение компонентов, %:Триэтаноламиновыесоли алкилфосфатов 50Первичные жирныеспирты С, - С,2 50Пример 9. Состав для жирования кожи приготавливают по примеру 7. Соотношение компонентов, %:Триэтанолами новыесоли алкилфосфатов 60Первичные жирныеспирты С; - Сд 40В таблице приведены сравнительные данные результатов определения аналитических показателей кож, жированных предлагаемым составом, а также составами по прототи пу и по утвержден ной методике.1 1 1 1 сХ 1 1- 11 1111111111111111111 -- .3 1111111 - 1 1 1 1 1 1 1ш 1 1 1 1 1 11 1 1 11 1 11 1 1 1 1 1 1 1 11 1м 1 1 1 1 11 1 1 1 1 1 1 (Ч 1 1 1 1 1 1 1 1 --1111111 111л111111111111111111 о"Р11 В1 Х1 (О1а1 Вао1 (.Эвщ с вс оФ О О ЕЕХ ад сХД Шс оОащ -о щ(ча ас...

Номер патента: 966925

Опубликовано: 15.10.1982

Авторы: Карабчевская, Принцев, Чистяков

МПК: H04L 7/02

Метки: выделения, сигнала, тактовой, частоты

...сигнал логического 0 в случае превышения по модулю отрицательного опорного напряжения. Пороговый блок 6 управляет работой элементов,И-НЕ 7 и 8, которые пропускают на вход синхронизируемого мультивибратора 10 для его запуска регулярную импульсную последовательность (фиг,2 Э, и).Неинвертированный и инвертированный сигналы тактовой частоты (фиг.2 к,л) с выхода мультивибратора 10 поступают на вход выходного ключа 9, который управляется пороговым блоком 6. На выход выходного ключа 9 проходит неинвертированный сигнал тактовой частоты (фиг.2 к), если на неинвертирующем выходе (фиг.2 е ) порогового блока 6 присутствует сигнал логической 1. Если сигнал логической 1 присутствует на инвертирующем выходе (фиг.2 д) порогового блока 6, то на выход...

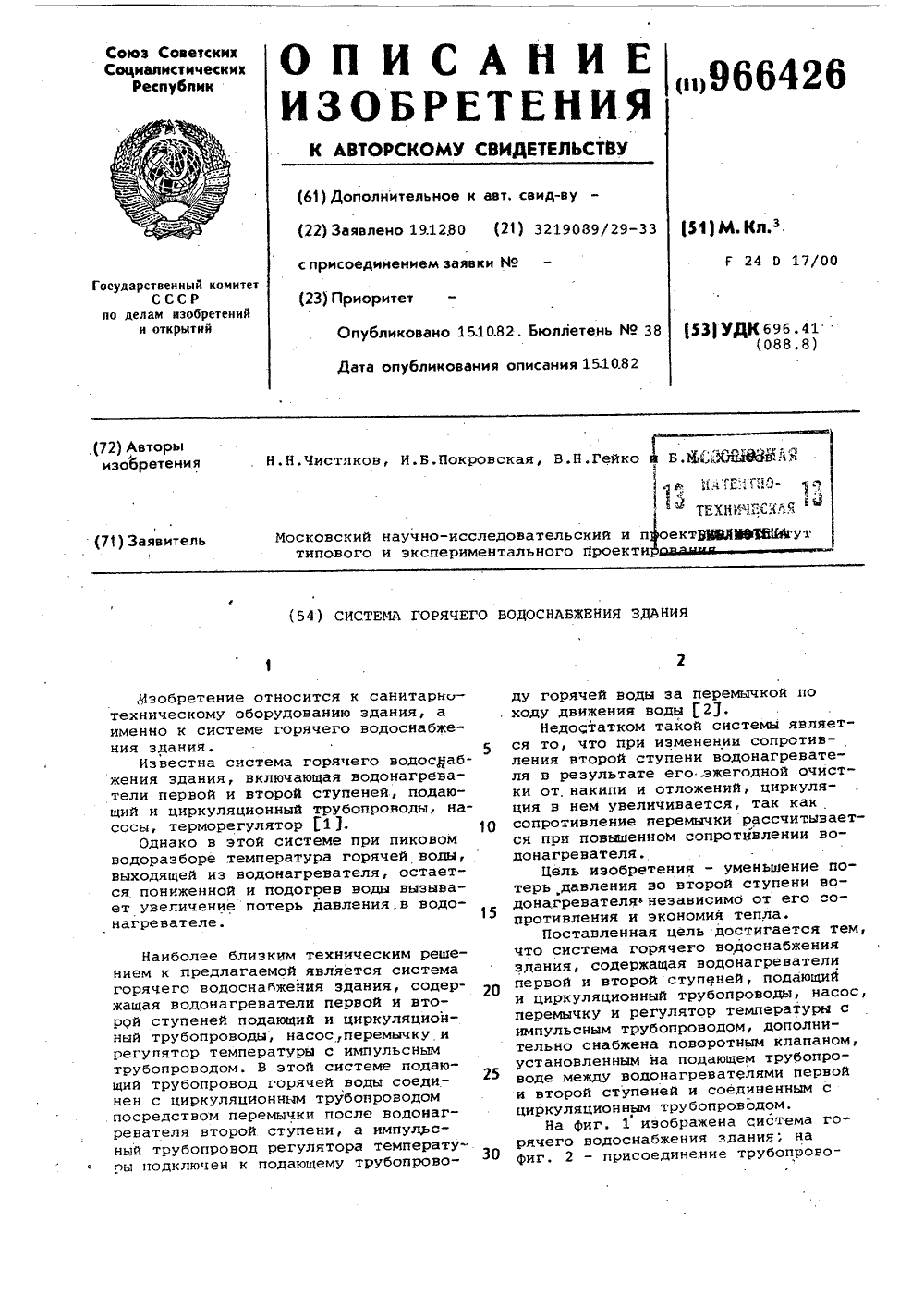

Номер патента: 966426

Опубликовано: 15.10.1982

Авторы: Гейко, Покровская, Хлыбов, Чистяков

МПК: F24D 17/00

Метки: водоснабжения, горячего, здания

...10, перемычку 11с отключающей задвижкой 12, регулятор 13 температуры, импульсный трубопровод 14, поворотный диск 15 обратного клапана 5. 15Система горячего водоснабженияздания работает следующим образом,Холодная вода по подающему трубопроводу 1 под действием подающего насоса 2 или давления в городской водопроводной сети поступает в водонагреватель 3 первой ступени и оттуда потрубопроводу 4 через обратный клапан5 и трубопровод б поступает в водонагреватель 7 второй ступени. Нагретая вода проходит через циркуляционный насос 8 и по подающему трубопроводу 9 подается в систему горячеговодоснабжения. Остывшая в системевода по циркуляционному трубопроводу10,подается на подогрев в водонагре- ЗОватель 7 второй ступени, проходяпри этом через...

Номер патента: 966106

Опубликовано: 15.10.1982

Авторы: Гольденфон, Куликова, Линчевский, Мельник, Мурашев, Семанов, Чистяков, Шокин

МПК: C09K 3/32

Метки: воды, загрязнений, масляных, нефтяных, поверхности, состав

...давление. Толщина слоя, в который может быть собрана нефть данным прегаратом, рассчитывают по найденной величине давления растекания.Устойчивость мономолекулярной пленки к растворению характеризуется периодом полураспада. Для его определения на поверхность воды в ванне весов Лэнгмюра помещают кап лю собирателя и регистрируит данление растекания. Затем капли отделяют от пленки подвижным барьером, после чего давление начинает йадать.Время, н течение которого величина0 давления снижается в 2 раза .по сравнению с первоначальным давлением . растекания, принимают за меру устойчивости монослоя.В экспериментах в качестве ПАВ применяют оксиэтилированные 1-3 молями окиси этилена жирные спирты Со-С 2 оГраничные значения содержания...

Номер патента: 966089

Опубликовано: 15.10.1982

Авторы: Бородулина, Дробязко, Себалло, Сквирский, Соколов, Титков, Черкез, Чистяков, Энтентеев, Якимов

МПК: C05D 5/00

Метки: гранулированного, калийно-магниевого, состав, удобрения

...содержанием твердой фазы в суспензии поступает в бак-смеситель, куда подают пылевидную фракцию хлористого калия и раствор хлористого магния с заранее заданным соотношением. Из бака-смесителя смешаннаясуспензия глинисто-солевого шлама,пылевые фракции хлористого калияи раствор хлористого магния распы 5 ливают форсункой в гранулятор-сушилку. Раствор карбоната или силиката натрия подают форсункой в гранулятор-сушилку на образовавшиесягранулы удобрения. Часть раствора,10 карбоната или силиката натрия можноподавать в смеситель Сушильнымагентом для гранулятора-сушилкислужат топОчные газы, получаемыеза счет сжигания мазута или газа иподачи холодного воздуха.Гранулированный продукт из гранулятора-сушилки подают на грохот,где происходит его...

Номер патента: 966087

Опубликовано: 15.10.1982

Авторы: Вахрушев, Дробязко, Ложкин, Ненашева, Олонцев, Пащенко, Романенко, Чистяков

МПК: C05D 1/02

Метки: азотно-калийных, гранулированных, удобрений

...крупныхагломератов или полному слипанию грануЛируемой массы; В случае гранулирования состава, содержащего 1518 мас. карбамида, пррегревание непрйводит к переплавлению, так каксогласно эвтектического состава,в смеси не может образоваться жидкойфазы более 17-21 количества, оптимального для ведения процесса.ВвеДение ограничений на содержание карбамида в смеси (.15"18 мас.)открывает возможность расширениятемпературного интервала в сторону повышения верхнего предела до температуры 130 оС, с которой нанинается разложение мочевиносодержащего эвтектичоского плава. Нижнее значение(11 боС) обусловлено температурными условиями существования эвтектического состава, образованного карбамидом спылевидным отходом хлористого калия..Расширение...

Номер патента: 965510

Опубликовано: 15.10.1982

Авторы: Алексеев, Артюх, Жуков, Матвеев, Чистяков

МПК: B02C 13/02

Метки: измельчения

...в виде виброгрохота, трубопровод 10,соединяющий загрузочный патрубок 7с трубопроводом б, трубопровод 11, 25 соединяющий загрузочный патрубок 7с трубопроводом 2. В трубопроводах10 и 11 установлены заслонки 12Материал, преимущественно бытовоймусор, поступает в устройство для 30 измельчения через загрузочный патру" .бок 7, в котором перемещается вниз под собственньм весом в рабочую камеру с ротором 1. Поток мусора в конце патрубка 7, а именно у кромки соединения загрузочного патрубка 7 и трубопровода 2,.соединяюще-5 го рабочую камеру с роторбм 1 и вентилятором 4, подвергается воздействию потока воздуха, проходящего по грубопрбводу 2 с избыточным давлением 100-500 мм вод, ст.,создаваемого вен-,10 тилятаром 4.Материал, прежде чем...

Номер патента: 965495

Опубликовано: 15.10.1982

Авторы: Малышев, Цапенко, Чистяков

МПК: B01F 11/00

Метки: дисперсных, систем

...самоподстрой ки механической колебательной системы на резонансный режим, который всегда сопровождается минимальным расходованием внешней энергии и мак симальной эффективностью вибрационных воздействий, Наличие ограничителя всплытия резонатора исключает возмсжность срыва колебаний и обеспечивает возбуждение колебательной системы сра.5 зу же после включения вибропривода.На чертеже схематически изображено предлагаемое устройство, продоль,ный разрез.Устройство для получения дисперс" ных систем содержит емкость 1, установленную на упругом основании 2, например, в виде пружинного амортизатора. Емкость снабжена виброприводом 3, в качестве которого может служить электродвигатель с дебалансами на валу, и,заполнена обрабатываемой жидкостью 4, В...

Номер патента: 963772

Опубликовано: 07.10.1982

Авторы: Воличенко, Еремеев, Чистяков, Штейнгольц

МПК: B23K 37/02

Метки: сварки

...в виде приводного, поворотного барабана, установленногона платФорме, и троса, наматываемогона барабан и связанного одним концомс тележкой, при этом барабан кинематически связан с механизмом подачисварочной проволоки.На фиг. 1 изображено устройство,общий вид на Фиг. 2 - то же, видУстройство содержит тележку 1У на которой размещена сварочная горелка 2 с гибкими шлангами 3, а также платформу 4, вынесенную за пределы зоны сварки.На платформе 4 размещен механизм подачи 5 сварочной проволоки б с приводом 7, бухту (на чертеже не показана) для сварочной проволоки бФ а также барабан 8 с намотанным на него тросом 9, Один конец троса 9 прикреплен к тележке 1, Ось вращения барабана 8 кинематически связана с механизмом подачи 5 проволоки 6....

Номер патента: 963528

Опубликовано: 07.10.1982

Авторы: Ивоботенко, Лахов, Луценко, Обухов, Попов, Чистяков

МПК: A63B 5/02

Метки: высоту, планки, подъема, прыжках

...управления предусмотрены ручки 16, 17, которые крепятся на редукторах, 15На рис. 2 изображена блок-схема управления Она имеет задатчик высоты 18, котбрый соединен с дешифратором 19 и схемами сравнения 20 и 21, Схемы сравнения связаны с реверсны ми счетчиками 22 и 23, с дешифратором 19 и коммутатором каналон 24, являющимся переключателем режима работы. Коммутатор каналов соединен с генератором 25,реверсивными счетчиками и входами первого и второго коммутирующих элементов 26 и 27. Коммутирующие элементы последовательно связаны с щаговыми днигателями 12 и 13, датчиками положения 14 и 15 и входами ,реверсивных счетчиков. Индикатор 28 связан с дешифратором 19.Устройство работает следующим образом.Оба штока 3 и 4 устанавливаются в начальное...

Номер патента: 962822

Опубликовано: 30.09.1982

Авторы: Корзунин, Коробка, Лазарев, Чистяков

МПК: G01R 33/12

Метки: магнитных, материалах, напряжений, остаточных, текстурованных

...образцах после резки и после повторного отжига для снятия нак" лепа 2.Однако известнйй способ нетехно". логичен, требует длительного времени, трудоемок, приводит к бесполезному расходу металла и, главное, не позволяет оценить остаточные напряже-ния в целых листах или по длине рулона на движущейся ленте. но определить, измеряя 8 на материале с напряжениями.Данные фиг. 2 позволяют по зна+чению В с высокой достоверностьюоценить значение удельных потерь.Чем сильнее ухудшаются удельные потери под действием остаточных напряжений, тем сильнее снижается магнитная индукция Вр, Поэтому изменение16 магнитной индукции Вррмаксимальнойпроницаемости под действием оста"точных напряжений характеризует влияние остаточных напряжений на удельные...

Номер патента: 962655

Опубликовано: 30.09.1982

Авторы: Быков, Мясников, Попков, Терещенко, Чистяков

МПК: E21F 5/00

Метки: взрывов, газа, локализации, пылеподавления, пыли, шахтах

...случае обе боковые поверхности 9 и 12 отражателя - вогнутые, а для обеспечения возможности перетекания жидкости из одной камеры в другую ой имеет каналы 10.Предлагаемое устройство позволит очищать потоки воздуха от пыли и надежно защищать от взрывов пылегазовоздушных смесей участки, выемочные поля, блоки и горизонты в течение всего срока их службы, а применение отражателя в устройстве - значительПри повседневной эксплуатации уст-. ройства поток воздуха, содержащий час тицы пыли, поступает через входное отверстие 2 и выступом 6 отклоняется и прижимается к зеркалу воды 5, вы- "О зывая при этом волнение жидкости, Образовавшиеся волны, достигая боковых стенок камеры, отражаются. При столкновении прямых и обратных волн происходит...

Номер патента: 962391

Опубликовано: 30.09.1982

Авторы: Великая, Свердлов, Сергеев, Смирнов, Соболев, Чистяков

МПК: D21F 1/02

Метки: бумагоделательной, напорный, ящик

...скопления и осаждения тяжелых частиц на участке днаперед выпускной щелью из-за сравнительно малых скоростей потока, атакже отсутствие возможности перемешивания и получения однородногопотока перед выходом его на сетку.Цель изобретения - повышение качества отливаемого потока за счетисключения оседания тяжелых частицмассы.Поставленная цель достигаетсятем, что ступенчатая нижняя губа напорного ящика бумагоделательной машины, содержащего корпус, верхнююгубу с механизмом ее регулировки,имеет рифленную перфорированную поверхность и установленную под нейкамеру для подачи подпитывающей жид Окости с регулятором перемешиванияее по высоте,При этом камера для подачи подпитывающей жидкости имеет перегородки, разделяющие ее на отсеки, и...

Номер патента: 962119

Опубликовано: 30.09.1982

Авторы: Биличенко, Иванов, Раскин, Чистяков

МПК: B65D 90/00

Метки: контейнер-платформа

...одним концом поикреплены канаты, вторые концы которых закреплены на каоетках 7.,Цля направления канатов при. опускании штор на вертикальных стойках 2 35 на неподвижных осях установленынаправляющие блоки 17. Контейнер-платформа работает следующим образом. 40На контейнер-платформу автопогрузчиком устанавливают пакеты груза. Краном при Помощи автоматического захвата пооизводят эастропку эа угловые Фытинги подвижной рамы 3. 45 При подъеме контейнера штанги 10, соединенные с подвижной оамой, выходят из вертикальных стоек 2 до соприкосновения подвижных кареток 7, с упорами 4 на вертикальных стойках. Пои движении кареток с уста 50 новленными блоками 15 создается усилие в канате канатно-блочной системы 14, соединенной с подвижными планками...

Номер патента: 961956

Опубликовано: 30.09.1982

Авторы: Пицкель, Поляков, Чистяков

МПК: B28B 1/52

Метки: асбестоцементных

...массивный вкладыш 2,961956 Формула изобретения ИИПИ акаэ 7363/20 Тир 04 П Фиг. 2 Филиал ППП "Патент", г. Ужгород,ул.Проектная а йаружная стенка 3 кассеты выполнена с мелкой перфорацией. Вкладыш2 свободно перемещается по радиусуцентрифуги к внутренней стенке кассеты и давит при вращении формующей .части центрифуги на нее, уменьшая 5зазор 4 между внутренней и наружнойстенками кассеты до,заданных параметров. Пространство между стенкамикассеты заполняют асбестоцементнойсуспензией, и при центрифугировании 1 Опроисходит ее обезвоживание и уплотнение,Уплотнение асбестоцеМентной массыпроисходит за счет объемного весаматериала, массивного вкладыша большого радиуса и угловой скорости вращения.После формования и уплотнения асбестоцементного...

Номер патента: 959159

Опубликовано: 15.09.1982

Авторы: Агаханян, Любченко, Фирстов, Чистяков, Якобсон

МПК: G11C 11/00

Метки: запоминающее, оперативное

...передачи на выход устройс 1 ва Запроса обслуживания однобитной информации, первый 12, второй 13 к третий 14 накопители, четвертый накопитель 15, предназна" ченный. для проведения операций над массивами данных, хранящихся в накопктелях 12 и 13, первую 16 и вторую 17 группы усилителей, регистр 18 ад реса дополнительный регистр 19 адреса, предназначенный для хранения кода, определяющего номер бита информации, выводимого мультиплексором 11, регистр 20 команд, регистр 21 кода операций и блок 22 согласования уровней,. напряжений.ОЗУ может работать в режимах записи и считывания информации, а также проведения арифметических операций и операций над массивами. Возможны следующие режимы работы устройстваг запись в регистр 5 и одновременно в...

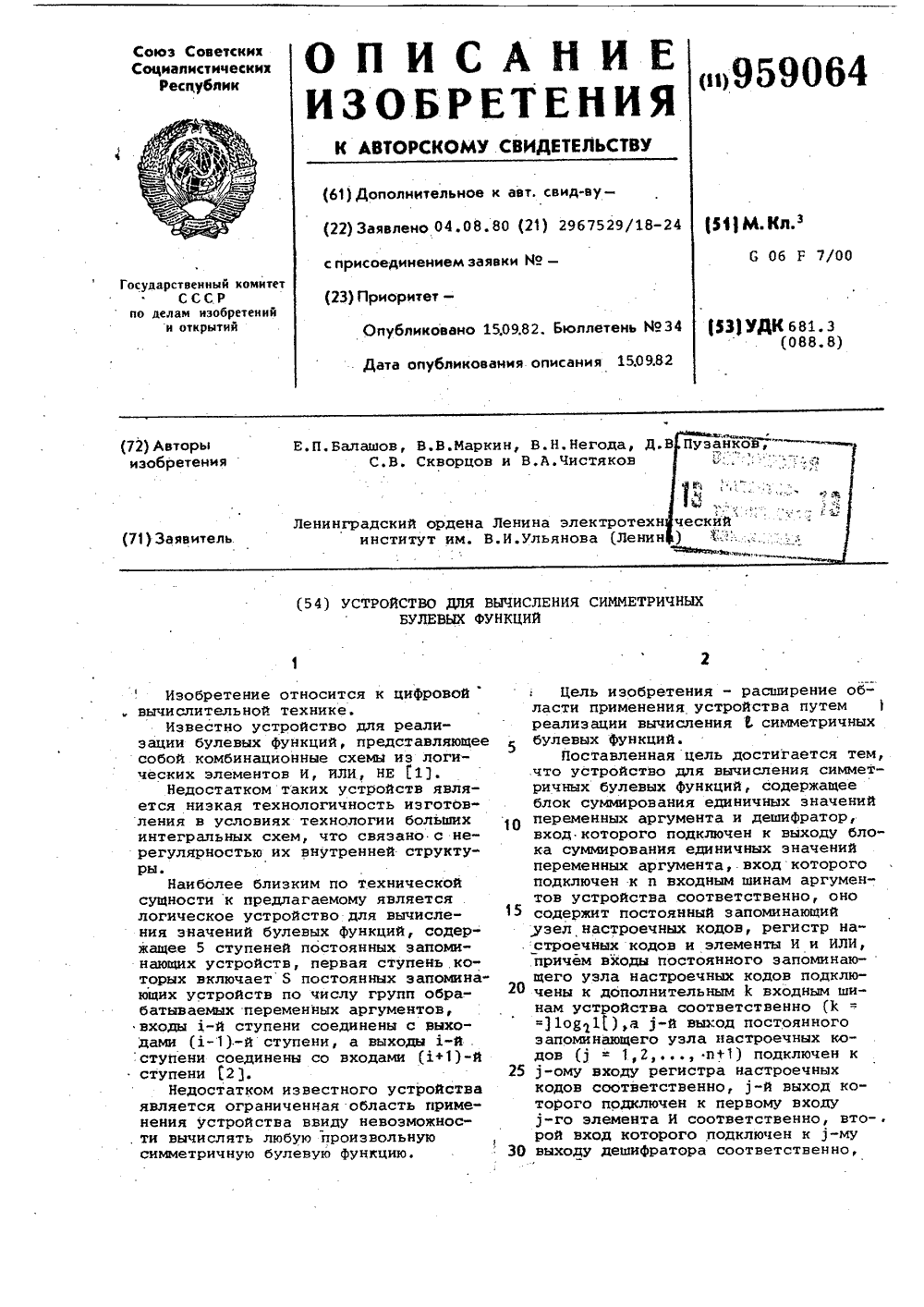

Номер патента: 959064

Опубликовано: 15.09.1982

Авторы: Балашов, Маркин, Негода, Пузанков, Скворцов, Чистяков

МПК: G06F 7/00

Метки: булевых, вычисления, симметричных, функций

...любая симметричная бу-такте по входным шинам 1 в устройст- лева Функция представима в виде во.Если сигнал с дешифратора 3 не проходит через элемент И 4, то на выход,с,с о= .о то предлагае- де устройства присутствует уровень, мое ус,ойство может реа изовать лю 5 соответствующ й нулево у значению бую симметричную функцию от и пере- заданной бУлевой функции. менных. Определим число ступеней системыВид симметричной функций опреде- постоянных запоминающих узлов, разляется настроечным кодом, хранящимся Рядность и емкость структурных элен одной из ячеек постоянного запоми- О ментов, входящих в устройство. нающего узла настроечных кодов б, Длина аргумента, обрабатываемоДлина ячейки ранна и+1 разряд а ко- го УстРойством, равна сумме .и+К...

Номер патента: 958518

Опубликовано: 15.09.1982

Авторы: Дубынин, Круглов, Торопов, Фридкин, Чеголя, Чистяков

МПК: D01D 4/02

Метки: нити, полой, профилированной, фильера, химической

...отверстие ко-. торой имеет целевой профиль одЮнако" вой ширины в виде незамкнутой кривой, состоящей из двух неполных эллипсов (внешнего и внутреннего , имеющих об" щую ось симметрии 00 по малым полуосям а и а и смещенные друг относительно друга, на величину 1 по большим полуосям Ь и Ь.соответственно, Сопряжение эллипсов осуществляется дугами окружностей радиуса Р, центрыкривизны которых расположены на лучах центрального угла Й, проведенного958518 Фи Составитель АЧучаеведактор М. Келемеш Техред С.Мигунова Корректор Г,Решетник/38ВНИИПИ Го по дела 113035, М Тираж 465ударственного комитет изобретений и открытсква, Ж, Раушская Заказ б исно СССРб. д, 4/5 илиал ППП фПатент Ужгород, ул. Проектна иэ центра внешнего эллипса, а внутренний эллипс...

Номер патента: 957422

Опубликовано: 07.09.1982

Автор: Чистяков

МПК: G05B 13/02, G05B 23/00, H03K 5/13 ...

Метки: задержки, стабилизации

...бпок 3 преобразования, триггер 4, кварцевый генератор 5, ин- вертор 6, триггер 7 задержки, счетчик 8, первый временной дискриминатор 9, второй временной дискриминатор 10, первый цреобразоватепь 11 время-код, второй преобразователь 12 время-код, арифметико-погическое устройство 13, цифровой датчик 14 температуры, постоянное запоминающее устройство 15, регистр 16. На фиг. 2 изображены временные диаграммы, поясняющие работу предпагаемой системы, где:а - импупьсы на входе первого бпока,нреобрвзования 1;б - сигнвп на первом выходе триггера 4;о - импульс на выходе второго бпока3 преобразования;- импульсы нв выходе кварцевогогенератора 5;- импульсы нв выходе инвертора 6;Е - сигнал нв первом выходе триггера задержки;К - сигнал нв выходе...

Номер патента: 956226

Опубликовано: 07.09.1982

Авторы: Ершов, Чистяков

МПК: B23Q 1/72

Метки: опора, подвижного, роликовая, узла, установки

...ц при дальнейшем регулировании величины. зазора между планкой1 и подвижным узлом 3. Планку 1 прижимают винтами 10 к поверхности Г. Подвижный узел 3 устанавливают на направляющих 11.Вывинчивают болты 9, освобождают планку 55помощью специальных устройств, например домкратов, выставляют подвижный узел 3 с необходимой точностью. б 4Затем прижимают регулировочным винтом 5 планку 1 с роликовой опорой 2 к направляющим 11 при этом роликовая опора 2. самоустанавливается, таким образом обеспечивается полное прилегание рабочих роликов опоры 2 к направляющим 11. К резьбовому отверстию винта 5 подсоединяется шланг с воронкой ( на чертежах не показано, которая для удобства выносится наружу, и поднимается над опорой на 300-00 мм, Эпоксидный...

Номер патента: 955049

Опубликовано: 30.08.1982

Автор: Чистяков

МПК: G06F 7/62

Метки: умножения

...41,на выход элемента И 20 проходит сигналс выхода генератора 5 импульсов, Одновременно импульс с выхода генератора 49 65 импульсов подается на вход элемента И 22, С выхода элемента И 20 сигнал через элемент 37 задержки проходит на счетный вход триггера 14, переводя его в единичное состояние. При этом открывается элемент И 23 и на его выход проходят сигналы с выхоаа счетчика 3, Указанные сигналы проходят далее через элементы ИЛИ 34 на выход устройства, образуя первые сигналы умноженной последовательности импульсов.При поступлении следующего сигнала с выхода генератора 5 срабатывают триггеры 14 и 15, в результате чего запираются элементы И 20, 22 и 23, что необходимо для нормального функционирования устройства. Сигналы с выхода счетчика 2...

Номер патента: 954677

Опубликовано: 30.08.1982

Авторы: Антонюк, Одинец, Чистяков

МПК: F16H 29/10

Метки: вариатор, импульсный, скорости

...валом, а сателлитывторой ступени соединены с осями несамотормозящимися винтовыми парами.На фиг, 1 представлена кинематическая схема импульсного вариатора скорости; на фиг. 2 - относительное положениезубчатых секторов сателлитов второйступени.В ариатор содержит двухступенчатуюпланетарную передачу, в которой сателлиты 1 первой ступени находятся в зацеплении с централвным колесом 2, а сателлиты 3 второй ступени - с централь.ным колесом 4. Центральное колесо 4второй ступени жестко соединено с ведомым валом 5, а центральное колесо 235, первой ступени - с ведущим валом 6.Сателлиты первой ступени соединеныс сателлитами 3 второй ступени осями 7,причем сателлиты 3 второй ступени сое 40динены с осями 7 несамотормоэящимисявинтовБми парами 8 и...

Номер патента: 954238

Опубликовано: 30.08.1982

Авторы: Клейненберг, Михайлов, Чистяков

МПК: B29B 1/08

Метки: каландра, питания, смесью

...связанным с сетью для подачи сжатого воздуха посредством трубопровода 22. 8. 4Лоток 8 установлен с воэможностьюперемещения по направляющим 23, укрепленным на поверхности пневмоцилиндра 4, От горизонтального смещениялоток 8 предохраняют уголки 24, укрепленные на площадке, а от вертикального смещения - шарикоподшипники 25,установленные на оси 26.На раме 1 транспортера 2 над пло"щадкой 8 укреплен скребок 27.Устройство работает следующим образом.В исходном положении рукоятка крана 16 управления повернута так, чтосжатый воздух из сети поступает потрубопроводу 19 непосредственно впереднюю полость 18 пневмоцилиндра 4.Следовательно, поршень пневмоцилиндра4 со штоком 5 стойкой б, роликом 7и лотком 8 находится в крайнем заднем положении.При этом...

Номер патента: 952820

Опубликовано: 23.08.1982

Авторы: Воловик, Дышлевич, Калашнюк, Ковшов, Котов, Петренко, Пилипчатин, Тарановский, Чернавский, Чистяков

МПК: C04B 33/22

Метки: масса, огнеупорная

...уменьшает егопотерю при температурах службы, повышаяшлакоустойчивость массы.Количество коксика ниже 26% не позволя 35ет улучшить огневые свойства массы и обеспечить несмачиваемость футеровки расплавленными металлом и шлаком, а повышенное содержание его, выше 30%, резко снижает механическую прочность футеровки после сушки,что может привести к интенсивному ее размагничиванию, несмотря на повышенные огневыесвойства,Ферросилиций применяется в качестве специальной противовыгорающей добавки, защища ющей углерод от окисления. Комбинирован.ная добавка ферросилиция и каолина способствует хорошей защите кокса от окисления.При введении ферросилиция в количестве 3 -6% возрастают прочностные свойства массы,увеличивается ее плотность и...

Номер патента: 952467

Опубликовано: 23.08.1982

Авторы: Голубев, Ершов, Каплан, Чистяков

МПК: B23B 47/00

Метки: шпиндельное

...она насажена на цилиндрическую упругую втулку, выполненную единым целым с фланцем 6, что исключает смещение выдвижного шпинделя 1 относительно полого шпинделя 2 при зажиме и отжиме, т, е. при движении втулки 3 под действием прорезной пружины 4 или механизма отжима, Фланец 6 имеет отверстие под выдвижной шпиндель 1, выполненное с минимальным з 5 зазором, что обеспечивает сохранение в пределах этого зазора положения оси выдвижного шпинделя 1 до и после зажима.Для отжима выдвижного шпинделя 1 в конструкции предусмотрены пальцы 7, с возможностью хода в пазах полого шпин деля 2, которые соединяют втулку 8 и втулку 3.Привод отжима снабжен перемещаемым элементом, например, поршнем 9, который перемещается в корпусе цилиндра 10 45 под...

Номер патента: 951387

Опубликовано: 15.08.1982

Авторы: Василенко, Мягконосов, Чистяков

МПК: G11C 5/02

Метки: запоминающей, матрицы, сердечниках, ферритовых

...отверстия 3, при этом кольцевые углубления-пазы 2 выполняются глубиноюравной высоте ферритовых .сердечников,4 устанавливаемых в эти пазы 2(Фиг. 2). Затем на обе поверхности щплаты 1 наносят слой 5 изолирующегоматериала, например, сухого пленочного фоторезиста (Фиг. 3),Эта операция может быть выполнена, например, накатыванием слоя 5 сухого пленочного фоторезиста толщиною10-20 мкм сначала на одну, а затемна противоположную поверхность платы1, Для этого плату 1 нагревают до 6080 С. При этом в первую очередь слой зоФоторезиста формируют на поверхностиплаты 1 с выступающими над ней илицастично утопленными ферритовыми сердечниками 4. Далее плату 1 экспонируют через соответствующие фотошаблоны с изображением рисунка обмоток ипроявлением...

Номер патента: 951106

Опубликовано: 15.08.1982

Авторы: Баранов, Бурковский, Непесов, Чистяков

МПК: G01N 3/22

Метки: испытания, кручение, образцов

...испытания образцов на кручение содержит станину 1, на которой закреплен привод закручивания в виде червячного вала 2, захваты 3 и 4 для закрепле951106 Формула изобретения Составитель А. Булашевич Редактор А. Гулько Техред А. Бойкас Корректор И. Муска Заказ 57 3/45 Тираж 887 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий13035, Москва, Ж - Э 5, Раушская наб., д. 4/5 филиал ППП Патенть, г. Ужгород, ул. Проектная, 4ния образца 5. Захват 3 связан с червячным валом 2, а захват 4 связан с помощьюподшипника 6 с кареткой 7, обеспечиваюшей возможность перемегцения по горизонтали оси 8 со стопорным винтом 9, Каретка7 имеет копельные штыри 10, которые имеют возможность взаимодействия при закручивании образца 5 с...

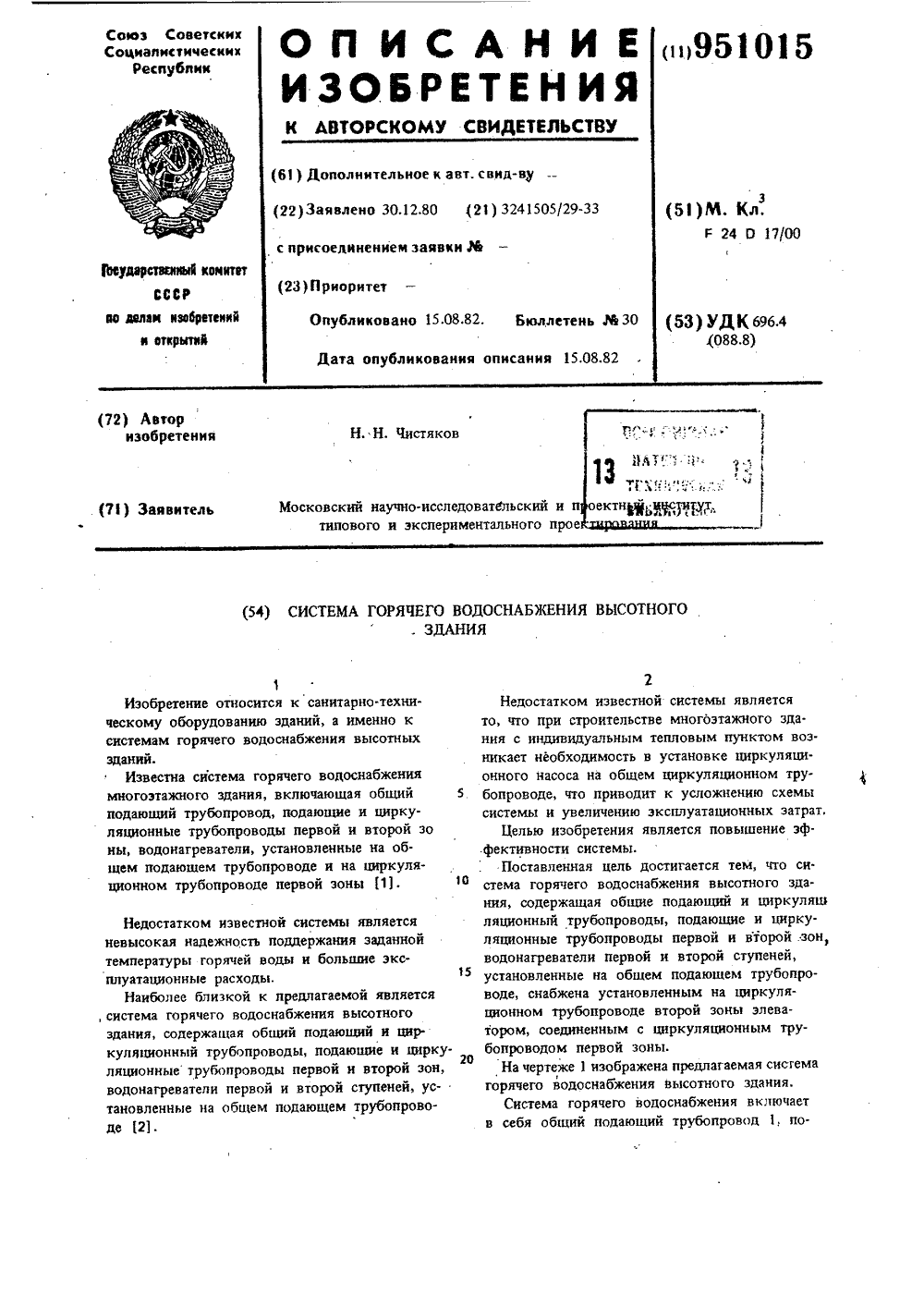

Номер патента: 951015

Опубликовано: 15.08.1982

Автор: Чистяков

МПК: F24D 17/00

Метки: водоснабжения, высотного, горячего, здания

...первой зоны 2, общий циркуляционный трубопровод 3, водонагреватель первой 4 и второй ступени 5, подающий трубопровод первой эоны 6, водоразборные стояки первой зоны 7, циркуляционный трубопровод первой зоны 8, подающий трубопровод второй зоны 9, водоразборные стояки второй зоны 10, циркуляционный трубопровод второй зоны 11, повысительно-циркуляционный насос второй зоны 12, эжектирующее устройство 13. 1 оСистема работает следующим образом.Вода, направляемая в систему горячего водоснабжения, поступает через повысительный насос 2 первой зоны в водонагреватель первой ступени 4 и оттуда в водонагреватель второй ступени 5. Нагретая вода по общему подающему трубопроводу 1 подается в подающие трубопроводы 6 и 9 первой и второй зон. Поскольку...

Номер патента: 950776

Опубликовано: 15.08.1982

Авторы: Ахмеджанов, Чистяков, Шахов

МПК: C21C 5/52

Метки: аварийного, дуговых, индикатор, печей, подины, состояния, сталеплавильных

...сигнализации 21.Недостатком данного устройстваявляется малая надежность и сложностьвведения донного электрода. Малаянадежность устройства объясняетсяследующим: в ДСП возможны значительные перегревы металла (в областиэлектрических дуг), что часто вызы950776 вает размыв верхней части донных электродов и при их охлаждении водой приводит к взрывам. Среда в ДСП чрезвычайно активна, что вызывает ошлаковывание электрода и потерю кон" такта. 5Целью изобретения является повышение надежности и упрощение индикатора аварийного состояния подины дуговой сталеплавильной печи.Поставленная цель достигается тем,10 что индикатор содержит последовательно соединенные источник задающего напряжения и датчик тока, причем один из выводов последовательной цепи...
