G01N 3/22 — путем приложения постоянных скручивающих моментов

Номер патента: 24826

Опубликовано: 31.12.1931

Автор: Бонч-Бруевич

МПК: G01N 3/22, G01N 3/38

Метки: возбуждения, колебаний, крутильных

...быэтого генератор Нв Уже известен способ исследования физи- жающим, то запаздывающим по отношению ческих свойств металлов путем возбужде-к току другого, то вращение поля происхония в металлических стержнях колебанийдило бы попеременно то в ту, то в друпри помощи электрического тока, в част-, гую сторону н стержень испытывал бы ностипосредствомтоков Фуко,при чемэтивращающее усилие, попеременно напра- колебания дают возможность определить вленное то по часовой стрелке, то против упругость и вязкость материала. нее. Такого рода устройство может бытьИзобретение дает подобный способ для , весьма просто осуществлено, если гене- возбуждения крутильных колебаний. За-, раторы о и о, имеют неравное число пекручивая стержень попеременно...

Номер патента: 32194

Опубликовано: 30.09.1933

Авторы: Корчиеский, Шор

МПК: E21C 39/00, G01N 3/22

Метки: забое, крепости, пород, прибор, угля

...в верхней своей части нарезнымконцом для гаечной чарезки шестерни 20. Последняя сцеплена с шестерней 1 б валика 17, состоящего из двух частей, соединенных разъемной муфтой 18. На правом конце валика 17 также насажена шестерня 1 б, сцепленная с шестерней 14 стержня 22. Шестерня 10 с другой своей стороны сцеплена с шестерней 23, заклиненной на валу 25, на котором насажен с возможностью осевого смещения червяк 2 б винтовой диференциальной гайки 24, жестко соединенной со счетчиком 30 прибора (фиг. 2), На валу счетчика укреплен фрикционный ролик 31, соприкасающийся с фрикционным диском 32, получающим вращение от вала 3 посредством передачи 8. С шестерней 8, заклиненной на валу 3, жестко соединен цилиндр 7, охватывающий пружину б и...

Номер патента: 58819

Опубликовано: 01.01.1941

Автор: Беляев

МПК: G01N 3/06, G01N 3/22, G01N 3/26 ...

Метки: испытания, кручение, ударное

...закреплении траверзы 11 на образце между ней и маховичком должен быть зазор 3 - 3,5 мм, чтобы пружинки после разрушения могли прижать его к маховику. Разогнав маховики 6, 7 на определенное число оборотов, передвижением рычага 18 влево до отказа включается образец 13, т. е. пальцы 12 траверзы 11 входят в отверстия 10 маховика 6, и образец быстро скручи- . вается до разрушения.Подсчет поглощаемой энергии 1 работы) при скручивании производится по разности числа оборотов (или окружной скорости) по формуле:где 1 - момент инерции вращающей- ,ся массы, со, - окружная скорость,в момент включения образца, щ, -окружная скорость после разрушечияобразца.Замер числа оборотов производитсятахометром 19 во время испытаний не-,прерывно.Запись угла...

Номер патента: 70263

Опубликовано: 01.01.1948

Автор: Ойхер

МПК: G01N 3/04, G01N 3/22

Метки: арматурного, железа, предела, текучести

...фиг, 2 - вид сбоку, состоит из станины 3, и заднего 2 кронштейейны несут центры 77, адеты рычаги: на зад, на переднем - рыучести авн 12 хгслР,где Р чающая длина п мого об ходный ной стал- величина состоянию леча, д - д разца, т = коэфициент и - равен 0агрузки, текучести аметр ис тве 4 закреплен неподвижно, а ычага 7 снабжен сектором, ом подвешена грузовая плопытуе - пере- итель 3,14, 77 для ст 53,оздаю ужая площадку 275 На фиг, 1 ства спереди,Устройство переднего 7 нов. Кроншт на которые н нем - рычаг чаг 7. Рычаг конец р на котор щадка 8, крутящии момент, закручивающийиспытываемый образец О.Испытываемый образец 9 имеетотогнутые под прямым углом концы,при помощи которых они закрепляются в хомутахОбразец 0 с надетыми хомутами...

Номер патента: 84232

Опубликовано: 01.01.1950

Автор: Домбровский

МПК: G01D 9/30, G01N 3/08, G01N 3/22 ...

Метки: испытания, кручение, машинам, образцов, растяжение, регистрирующее, совместное

...прелидзцдчсц лля осупествгеци 5 вращения сдмопишунное диаграммных барабанов 6, 7 и 8.,с 84232Юго и вращательного, раздслыЫх и ( 01 хлцс нных движений пниделя 1.:Йбсгатся рейка 1 О и сисисСиня 1 с ней несгсрня 11 восприиимак) г 1(Х 11 КО с 503 Ц)сзТ 10-ОСТМГс 1 ТС;ЬНЦС Д 53 ЖСИИС Шин 1.ЕГ 5 1, с 1 3 Гс 1 Бс 1 цисЯ ,5 Х С)сЛтс 51 ПЕРСДЛСЯ 12- и), И,КЦ БРспсЕЛ,НОС;15 нж(ЧИЕР Ссд(г я,Нс ИИПдсеЕ 2 жестКО 5 Л.)СНЛЕИЫ Кре;ЫЕ ЗуциатЫЕ рЕйКИ 13 И 14, я 1:1 кжс цлидрические Нестсрп 15 и 16. Рейка 14 через пигин;рисескую шестерик) 7 передает реК 18, ия которой закреплено дияр:ммное перо 19, олько оссвыс ц формации исиытуемцгс образца, пр(ин)рпиоиллыЫе осевым усилиям. Шестери 16 иередас рейкс 20, и:1 котс- рой зякрс илено диаграммное к ро 21...

Номер патента: 84520

Опубликовано: 01.01.1950

Автор: Трепененков

МПК: G01N 3/22, G01N 3/32

Метки: испытания, прочность, резино-металлических, усталость, шарниров

...срЕЗ СПСТСМу 1 с) (фиГ. 1) рвс ГОБ И Ос 1;сНСИро 3; уСИЛИС ДЯБ:1(И 351 БИТОЙ ПруЖИПЫ рЕГуЛИруете 1 Ма.(О)ИКС) 19. В уетсОВКС ПредуСМтрепа ВОЗМОЖИОС) Ь П(.ПЫ 313 И 51 иЗРИ ИРС 33 ПСД,СИСТСГ П)сЬСИР )Н)ПС 1 3 с 1 Р,ЗКИ. С атой цегью па тРпсГ)иссиоипь ал псссжеи эксцсптРик 20 (фг. 3), который через шлтуи 21 и коромысло 22 3(здейстыст ид и,)ужину 17, ПЕРИОД 31 ССКИ ИЗГ)ЕИ 515 УСИ, ИЕ ДЛ В,СПИ 51, ПРЕДДВЯСМОС) Пс И СииТе(Г) ЫЕ п 13 Р 1 Ры; ксзсиое ест01 Ство )0)кст ыть РПГ)е 1 си д,15 1311ке 1 и 51 ша)11 ров Ос.сБы и с.11151 ъ. )1151:с 1 ПС 31 дилГрд)1:(Ь миреи .(с- РаКтЕРИСтИКИ П)стИОБ ЗД ЦКЛ ИСПЫтаипи ИЛ УСтдпБКЕ ИРИМЕИСПЯ СЕРИЯ ;Вм,(СТ(Р(.ИИХ КРМТИЛЬПЫ(,ИИ)ОГРЯБ, ПРИ 1 ОДИМЫ. В ДСИСТБИЕ КРИБопппдми 1.1. К плгБПУ 2(фиГ. 4) Г)ссто;О) 1...

Номер патента: 86063

Опубликовано: 01.01.1950

Авторы: Дубинкер, Дьяконова

МПК: G01N 3/22, G01N 3/26

Метки: других, невулканизированной, прибор, резины, свойств, упругих, эластомеров

...9 из твердого теплоизоляционного материала, на которую помещается массивный металлический держатель 10 образца 11. Момент, вызывающий поворот цилиндрического стержня Я, укрепленного в образце 11, создается грузом 12, помещаемым на подвеску 13. Для установки прибора в горизонтальное положение служат)опорныевинты (4. Прибор имеет стопорный винт 15, позволяющий фиксировать ось 3 в любом положении, Определение пластичности производится при определенных температурах. Поэтому держатель 10, с помещенным в него образцом 11, помещается в термостат, Выдержка образца проделжается в течение времени достаточного для того, чтобы температура внутренних слоев и температура металлического массива держателя достигла температуры воздуха в...

Номер патента: 86443

Опубликовано: 01.01.1950

Автор: Будберг

МПК: G01N 3/04, G01N 3/22

Метки: испытания, кручение, подобных, стержней, тому, труб

...(сби(ий ви;1; (1)ирои в разрезе.Установка состоит из зяжимиых патронов, иерСЕрдЕЧИИКа 3, СОЕдШН ИИОГО С Задцц:с( ИатрОИОМ 2 11 ОИСОГГЬ 5 сКЕСтКО Сосднпспя С ИЕРЕ;ГИИ) Иятро.ежду когсо;)5 ми д и 6 (Гтяиов,Ои ги(ряв;исФПодлежагцая испытании) иа круч(иие труда смощью имеющихся иа ее концах выр(зов к патронПри пагч)еташги жи;(кости в цл)и);(р;гом.1 1 й 51 с ь ир 0 т и в.и (ы хя1 р 11 в. е и и 51 , виспытания трусит крутя)ци момент.Прп ЭТОМ рЕаитИВНЫй Крут)щкцй сСО(Ит ВОСИрн ий г(руси ив( и;и( - образца зякручивя- ЕИИОМ Ч(Р(З ИЗМЕ- гаметом.ИРИ И( ИЬ 1 ТЯИ И)1 1 Е М сап)И ИЬ Ио(1)Яа). что дл лово и и(иытуемой т сй ДРтсой - С КОН иК ИМ И 1 нгссом. реактивный ц)у"1 Предмет изобрет еипя Ко(и(тет пс Делам иззбетений и открытий при Совете...

Номер патента: 93562

Опубликовано: 01.01.1952

Авторы: Жуков, Титов, Томашов

МПК: G01N 17/00, G01N 3/20, G01N 3/22, G01N 3/32 ...

Метки: испытания, проволоки, усталость

...п (23), а следоватгльно, и нагрев коррозгнгного раствора.Остановка электродвигателя (6) в случае разрушения образца осуществляется автоматически с псмощью проволочного контакта (29), соедюнелного с реле (30).Проволока на машине может быть пепытана нги методом свободного вращения образца, дзогнутого дугой прн различном напряжения, задаваемом изменением длины стрелы и .угла наклона ооразца, нли методом вращснпя,при 1 юзлпчном напряжении, соядаваомем растягкваюцпм грузом.В последнем случае и подшипнику (5) и цанге (2) крепится тросик (31), несущпй на другом конце груз (32), а лля сохранения прогпба образца нроволоки применяется подвнзкной упор (33),Предмет нзобретеппя1. Машпна для пснытання проволоки на усталость с прпмененпем съемной...

Номер патента: 93747

Опубликовано: 01.01.1952

Автор: Розенсон

МПК: D01H 13/26, G01N 3/22

Метки: крутки, крученой, нити, прибор, фактической, элементов

...с), цягружецпом В ОссВОм цяпряВ,1 епип Гр- зом 9, подвешснцым ця гибкой связи 10, соединенной с зажимом 5 для исследуемой нити 11. Втулка 7 сцябжепй Ц)опИтсЙИО) 12, цй которо. моцтироваца планетарная шестерня И, сцепленная промежуточной шестерней 14 с центральной шестерней 15, укрсплсшой па шпинделе 6 зажима 4.При вращении кронштейна 12 вокруг оси шпинделя 6 планетарная ц)естсрця 13 обкатывает центральную шсстершо 15,На втулке 7 закреплец червяк 16, сцепленный с шестерней 17 счет чшса 18 оборотов шпш)деля 6,Предмет избрстсппл ВТУЛКЯ 7 П)НЗР)ДГГС 5 13 В)1)сСНЕ 1)105 ГГкоЙ 19) 1)к)силеОЙ шестерне 20, сцеплсой с шестерпей 21, моптировянной 1 я шПН 1 деле 6.В СуссС ИСПО,П)ЗОВЯП 51 Н)брй В Ка сЕСТ 3 С 00 ЫЧОГО К 1) Ут КО )С Р с, П 1 ШЕ 1 Ь...

Номер патента: 95560

Опубликовано: 01.01.1953

МПК: G01B 5/30, G01N 3/22

Метки: 95560

...3 221; ,1 та тЕРТСРХ:1;Сос)2)ЕЕП ПС)(..3- ЯСМт, й 1 РПс)(т.) 13,(ВУХ ПРОЕЕРпХ.тс сса ОСНОВЯП,И ) П;своп,3 З.с;ОсиЕНЫ ДЭЕ СТОЯ.ЕИ .;" и ), 533751 ОПИсса ОПОРЯМИ РЯЗта,. (;П 3:01 ЕЦ Обст)ЯЗЦЯ )КССТ.ЕО ЗЯЕРЕПГЕ Н С т 10:т 0 ЦЬ 0 ЗЯ)КРтс 2В СТ 01 ЕЕ ) Ст )тттГО)1 0 - ,1.)2 ЕТС 51 112Определение модуля сдвига ири кручении производится по следующей формуле:)где: Якрутящий момент;1 - расстояние между сече 51 м 51, для которых определяется угол кручения;; - угол кручения для двухрассматриваемых поперечных сечений ооразц,ОПРЕЙТЕ.)51 Е.ЫИ ПО С 1)О)М,)Е:Л, - А(1-где:А, и )5., - значения величин углов поворота стрелок-указателеи в рассматриваемых сечениях;К в расстоян о 1 центра образца до точки контакта стрелки-указ- теля.Предмет изобретения1....

Номер патента: 101034

Опубликовано: 01.01.1955

Автор: Михайличенко

МПК: G01D 5/30, G01N 3/22

Метки: автоматической, диаграммы, записи, кручения

...1 цие углы закручивания испытуемого образца.Для нанесения на диаграмму указанных отметок устройство имеет диск с равномерно расположенными по окружности вырезами, иасаживаемый на один конец образца, и фоСВИДЕТЕЛЬСТВУ АТИЧЕСКОЙ ЗАПИСИКРУЧЕНИЯ 8450236 в Министерство гиащиностроениостроенин тоэлемент, освещаемыи через в зы этого диска и включенный в це регистрирующего прибора,На чертеже показана схема предлагаемого устройства.Образец 1 укрепляется в захватах 2 испьтательной машины,На одном конце образца 1 уст- навлпвается диск .3 с равномерно расположенными по окружности вырезами.На другом конце образца 1 устанавливаэотся фотоэлемент 4, освещаемый через вырезы диска 3 лучами осветителя 5.Один из захватов 2 жестко аэедннен с упругим...

Номер патента: 113948

Опубликовано: 01.01.1958

Автор: Шалагинов

МПК: F16H 3/00, G01M 13/02, G01N 3/22 ...

Метки: замкнутой, зубчатых, испытания, колес, прочность, системы, стенд

...используется одна из испытуемых коробок передач 5, Картер этой коробки передач посредством привернутых к нему фланцев устанавливается на подшипниках качения таким образом, чтобы картер имел возможность свободно вращаться относительно оси первичного и вторичного валов указанной коробки передач. Одновременно вторая коробка передач б жестко крепится к стенду, Для нагрузки замкнутого контура к картеру коробки передач 5 прилагается крутящий момент относительно оси вращения картера путем подвешивания груза 7 к рычагу 4, прикрепленномк картеру. Угловое переме/щенис коробки передач а при нагружении ее крутящим моментом вызывает взаимное угловое перемещение первичного и вторичного валов в этой коробке передач, что влечет за собой нагружение...

Номер патента: 142453

Опубликовано: 01.01.1961

Автор: Лебедев

МПК: G01N 17/00, G01N 3/18, G01N 3/22 ...

Метки: длительную, испытания, образцов, прочность, трубчатых

...для испытания на длительную про чатых образцов при сложно-напряженном состоянии, котор ны в виде двух тяг с переходниками (переходами), соедин пытуемый образец с захватами испытательной машины, сна щитным кожухом, а также приспособлением для подачи во полость образца инертного газа. Однако эти устройства не ют надежной безопасности в эксплуатации. Отличительной особенностью описываемого размещение нагревателя внутри полости образца. струкции повышает точность и безопасность при про с повышенным давлением. На чертеже изображено устройство в разр Испытуемый образец 1 крепится посредство к верхнему и нижнему переходам 2 и 3, которые с захватами системы нагружения,Защитный кожух б, снабженный термоиз своей круговой проточкой по трем...

Номер патента: 147349

Опубликовано: 01.01.1962

Авторы: Галимханов, Кочнев, Кувшинов

МПК: G01N 3/06, G01N 3/22

Метки: кручении, предела, прибор, проволоки, пружинной, упругости

...торсионный валик 15, что дает возможность при помощи индукционного датчика 1 б и специальным образом протарированного гальваномепра определить величину крутящего момента в образце б. Полученное значение величины крутящего момента устанавливается на шкале 17 узла 3, а на шкале 18 - величины диаметров (моментов сопротивления) образцов б. Полный угол закручивания устанавливается147349путем перемещения движка 19 шкалы 20 при помощи ленточной передачи 21 от шкива 12. После разгрузки образца б остаточный угол закручивания устанавливается на шкале 22 путем перемещения ее движка 23 в сторону, обратную перемещению при закручивании, посредством ленточной передачи 24 от шкива 25. Индекс 2 б, связанный с движками 19 и 28, перемещает шток 27,...

Номер патента: 148939

Опубликовано: 01.01.1962

Автор: Ружицкий

МПК: G01N 3/22, G01N 3/34

Метки: испытаний, кручение, универсальная

...при соответствующем срабатывании реле.Связь машины с диаграммным прибором и индикаторным механизмом осуществляется с помощью сельсинов.Величина крутящего момента, передаваемого образцу статическим путем, может быть определена по шкале индикатора.Сельсин-датчик 74, связанный с осью червяка передачи бб, приводит в движение сельсин-приемник 75, который через пару конических шестерен 76 вращает винт 77. Последний перемещает перо 78, записывающее на оси ординат величину крутящего момента. Сельсин-датчик 74 приводит одновременно в движение также сельсин-приемник 79, который с помощью редуктора 80, уменьшающего число оборотов, вращает стрелку индикатора 81.Индикатор снабжен двумя шкалами с предельными крутящими моментами,...

Номер патента: 155024

Опубликовано: 01.01.1963

МПК: G01N 3/22, G01N 3/32

Метки: 155024

...резино-металлических шарниров включает механизмы: закручивания, радиального нагружения и регистрации искомых характеристик. Первый механизм выполнен в виде смен155024ного кулачка 1, соединенного с испытуемым шарниром 2 посредством кривошипно-шатунного звена 3; механизм радиального науружения в виде рамы 4 с пружинным динамометром 5, причем рама связана с испытуемым шарниром 2 через подшипники б, установленные непосредственно на металлической основе шарнира; механизм регистрации в виде тензодатчиков 7, размещенных на балочке 8, жестко связанной с резиновой основой шарнира 2.В процессе испытания шарнира, применяя кулачки с различным профилем, можно реализовать заданный закон изменения скорости угловой деформации и разгрузки шарнира...

Номер патента: 163001

Опубликовано: 01.01.1964

МПК: G01N 3/18, G01N 3/22

Метки: 163001

...режиме.На чертеже схематически изображен описываемый прибор,Прибор содержит охлаждаемую азотом криокамеру 1, в которой расположен диск 2, несущий образцы. Образцы для испытаний имеют форму петли и крепятся к диску с помощью съемной шайбы. Диск приводится периодически от электродвигателя 8 через систему передачи, включающую механизм 4 мальтийского креста.Сквозь верхнюю крышку криокамеры пропущен толкатель 5, на который воздействует подпружиненное коромысло 6, приводимое ог кулачка 7. Кулачок выполняется либо с полным, либо с частичным профилем, обеспечивая при непрерывном вращении соответственно статический или динамический режим испытаний.При температуре хрупкости образец под действием толкателя разрушается,Прибор для...

Номер патента: 171623

Опубликовано: 01.01.1965

Автор: Артемов

МПК: G01B 9/00, G01N 3/02, G01N 3/22 ...

Метки: испытания, кручение, образцов, хрупких

...стрдист псрсдд ВсСТ Т( дякс и Это позьоляет повысить ций и устранить иоявлсии ментов, озникаюипх при машины и образца,11 д чсртстс изобрджсид испытдния ид кручение об) ТСРИДЛО 3. 1 з цлдигд 1 вода посту торый крепи ге к элдстичи иой со пиоивом 4, посд)ксточность испытаизгибаощих моесоосности валов схема мдиишы для 25рдзцон хрупких мдПДСТ 13 СОСУДой лсит 1, ииым ид вс г,здиущий 3 Одсс(н(,сс;ррпса Лб 17 Известны машины для испытания ца кручеиие образцов хрупких материалов, содержаГцие механизм нагру)кения с ведущим и всдомым валами.Так как полное совпадение осей ведущегои ведомого валов практически иевозможцо, тоиспытуемый образец всегда перекошен, вследствие чего в нем возцикают дополцительныенапряжения, величину которых...

Номер патента: 175296

Опубликовано: 01.01.1965

Автор: Нишников

МПК: G01N 3/04, G01N 3/22

Метки: валу, захватов, испытаний, крепления, кручение

...в торцовый паз (гнездо) Л 5 вала 4 машины с некоторым зазором. На валу машины на осях 5 монтируются два шарикоподшипника 6, которые соприкасаются с хвостовиком захвата и передают на него крутящий момент. Оси выполняются эксцентрич ными, и при их повороте можно выбрать зазор между валом и хвостовпком таким образом, чтобы при вращении вала хвостовик непосредственно с валом машины не соприкасался. Захват имеет возможность легко пере мещаться вдоль оси вала, т. е. хвостовик может катиться по шарикоподшипникам,На валу машины монтируется упор 7 и дугообразная направляющая 8, по которой может скользить задвижка 9. В упоре и задвиж ке на эксцентричных осях 10 закреплены шарикоподшипники 11, ограничивающие перемещение захвата в радиальном...

Номер патента: 176108

Опубликовано: 01.01.1965

Автор: Смирнов

МПК: G01N 3/06, G01N 3/22

Метки: релаксометр

...деформации кручения.Когда образец закрутится настолько, чтомомент его сил упругости станет равным мо менту, необходимому для вращения коромысла, последнее повернется против часовой стрелки. При замыкании подвижного контакта 14 с неподвижным нижним контактом 13 срабатывает реле тока 18 и начинает рабо тать электродвигатель. Через конический ичервячный редукторы, а также винт 8 приводится в движение вправо по направляющим гайки-груза 9.Предварительно подсчитав необходимую де формацию, образец нагружают на расчетныйкрутящий момент, На шкале самопишущего прибора должно быть аналогичное со шкалой релаксометра показание. Корректировка показаний после прогрева осуществляется потенциометром. С течением времени вследствие релаксации...

Номер патента: 182915

Опубликовано: 01.01.1966

МПК: G01N 3/22

Метки: 182915

...устройства.Оно содержит корпус 1, закрепляемый внижнем захвате (на чертеже не показано), иполый шпиндель 2, установленный в корпусена подшипниках качения 3.Барабан шпинделя по окружности снабженвыступами, которые входят в отверстия перфорированной стальной ленты 4, охватывающей барабан.Образец 5, имеющий на цилиндрических головках лыски, крвпится в пазах корпуса ишпинделя. Верхний конец ленты крепится в верхнемзахвате машины. Необходимый угол охвата ленты обеспечивается направляющим роликом б. Ось ленты в натянутом состоянии дол жна совпадать с осью хвостовика 7, с помощью которого корпус крепится в нижнем захвате.Вывешивание приспособления предотвращается соответствующей регулировкой упру гого винта 8.При приложении нагрузки...

Номер патента: 188093

Опубликовано: 01.01.1966

Авторы: Божий, Всесоюзный, Гольдин, Шир

МПК: G01N 3/08, G01N 3/22, G01N 3/24 ...

Метки: грунта, испытания, лабораторного, образцов, связного

...позволяет осуществлять осевое сжатие, всестороннее гпдростатическое давление, чистый сдвиг, осевое сжатие при гидростатическом давлении, кручение прп птдростатическом давлешш, осевое сжатие с кру 5 чением и осевое сжатие с кручением прп гидростатическом давлении.Осевые деформации ооразца измеряют микрометром 11 с щупом, а поперечные - микрометрами 12 и 13. Суммарный угол зякру 10 чпваштя образца определяют по нонпусу 14.Для измерения порового давления в образецвводят зонд 15.Полый цилиндрический образец с тиружпым диаметром - 310 лл, внутренним -15 250 лл и высотой -- 170 - 180 ля размещаютв обоймах 4, внешняя и внутренняя резиновые оболочки которых оклеены фольгот дляконтактного метода цзмеренця деформаций,После установктт...

Номер патента: 178543

Опубликовано: 01.01.1966

Автор: Шагдыр

МПК: G01N 1/28, G01N 3/22

Метки: 178543

...с целью ешиостей от потери устойчири его деформироваиии, обытанием заполняют жидкокупоривают с ооеих сторон. Спосоо испыта кручение, от,тыча исключения погрности образца п разец перед исп стью и плотно за Известны способы испытания трубчатых образцов на кручение, заключающиеся в том, что образец, закрепленный между двумя захватами испытательной машины, подвергается закручиванию в плоскости продольной оси.Недостатком известных способов является го, что они не позволяют исключить погрешности от потери устойчивости образца при его деформировании.Предлагаемый способ лишен указанного недостатка и состоит в том, что образец перед испытанием заполняют хкидкостью и плотно закупоривают с обеих сторон. При этом во время скручивания, когда стенки...

Номер патента: 179982

Опубликовано: 01.01.1966

Авторы: Оприц, Расчетнов, Ровеньков

МПК: G01N 3/22, G01N 3/26

Метки: 179982

...Ом -1, двух роликов а ц съемиого 0 рдцичитсч 51 6; устр 011 твд дл 51 изхереция угла закрхчпвация нити, состоящего цз цсцо;1 Вижп 020,пмд у с когово шктлой и подви:киой стрски , связдипо 1 с цижцим зд 5 к 11 хОм 2; мехиз. 1 3;1 криВ 21 ци 51 пити, представляющего собой электродвигатель, ротор 9 которого имел ии полого плиидра, подвеис 1 по: о цд исследуемой нити и вращающегося гОд действ:сх ПОля стдторд 10 э,ектродвигатсля; 01 рд 1:.1 чте,1 я скОрости Вращеиия ротор. 9, состоящсго 1;3 двух сшхроццых двигателей 11 с оопим Валом 12 и редуктором 13., обче,чццеццх д,я ьозх 0;кцости реверса врацеиия ьалд 12, П-обрдзцой плдстип 14, врапасмой Вхссте с общим валом сццхроцных ;вшателей и Взаимодействующей с горизоц. ч 2 Впой пластццкой 15,...

Номер патента: 192454

Опубликовано: 01.01.1967

Авторы: Быстров, Иванов, Янушкевич

МПК: G01N 3/04, G01N 3/18, G01N 3/22 ...

Метки: испытания, образцов, ползучесть

...осветителя 9, флажка 10, укрепленного на стержне 11, и фотосопротивленпя 12. Измерительный узел 13 служит для определения угла закручивания образца.Активный захват выполнен в виде рамки(см. фиг. 2), в которой крепится держатель 3 испытуемого образца. Подпятник 14 имеет О призмы 15, на грани которых установленарамка. Регулировочные винты 16 выполнены с подпружиненными фиксаторами 17, установлены в рамке и обеспечивают безлюфтовую регулировку положения рамки в ее плоскости.5 На игле 18 устанавливается подпятник.Узел активного захвата работает в тяжелыхтемпературных условиях, так как вольфрамовый держатель находится непосредственно в зоне нагрева, а охлаждение водой исключено. О Тем не менее конструкция узла обеспечиваетего точную работу,...

Номер патента: 194411

Опубликовано: 01.01.1967

Авторы: Зезин, Охотин, Тузиков

МПК: G01N 11/00, G01N 3/22

Метки: вязкости, интервале, отжига, размягчения, стекол, температур

...устройства.Образец нагрева 1 от электропечью 1 в жаропрочном цилиндре 2. В его нижней части отцентрирован и закреплен нижний держатель 3. Верхний держатель 4 центрируется в верхней части цилиндра 2 шарикоподшипником б, Часть держателя 4, находящаяся между под 1 пипниками, выполнена полой и имеет на конце воронку б, через которую поступает вода, охлаждающая шарикоподшипники. К верхней части цилиндра 2 крепят два блока, через которые проходит нить с грузами 7, а также устройство 8 для измерения числа оборотов или угла поворота держателя 4.;Каропрочный цплиндр 2 вынимают из печи 1; через окна (11 а чертеже не показано) между держателями 3 и 4 устанавливают образец. После этого цилиндр опускают в печь 5 1, выдерживак 1 т образец до...

Номер патента: 195680

Опубликовано: 01.01.1967

Автор: Быховец

МПК: E21B 17/00, G01M 5/00, G01N 3/22 ...

Метки: буровых, испытания, кручение, стенд, штанг

...такому выполнению стенда можно определить дефектное место по всей длине штанги.На чертеже изображен описываемый стенд, виды сбоку и спереди.На основании 1 стенда установлены неподвижная стойка 2 с неподвижным патроном 3 и подвижная вдоль основания стойка 4 с опорным кольцом 5. Патрон б укреплен на свободном конце штанги и снабжен рычагом 7, на который подвешивают груз 8. На подвижной и неподвижной стойках расположены шкалы 9 и 10. Неподвижные стрелки 11 и 12 закреплены на штанге магнитными зажимами 13 и 14, Подвижная стрелка 15 смонтирована на штанге при помощи механического зажима 1 б и может перемещаться вдоль нее, На основа нии установлена подвижная шкала 17 дляподвижной стрелки. Шкала может перемещаться соответственно...

Номер патента: 200868

Опубликовано: 01.01.1967

Авторы: Немченко, Файнберг

МПК: G01N 3/22

Метки: надмолекулярной, структурыволокон

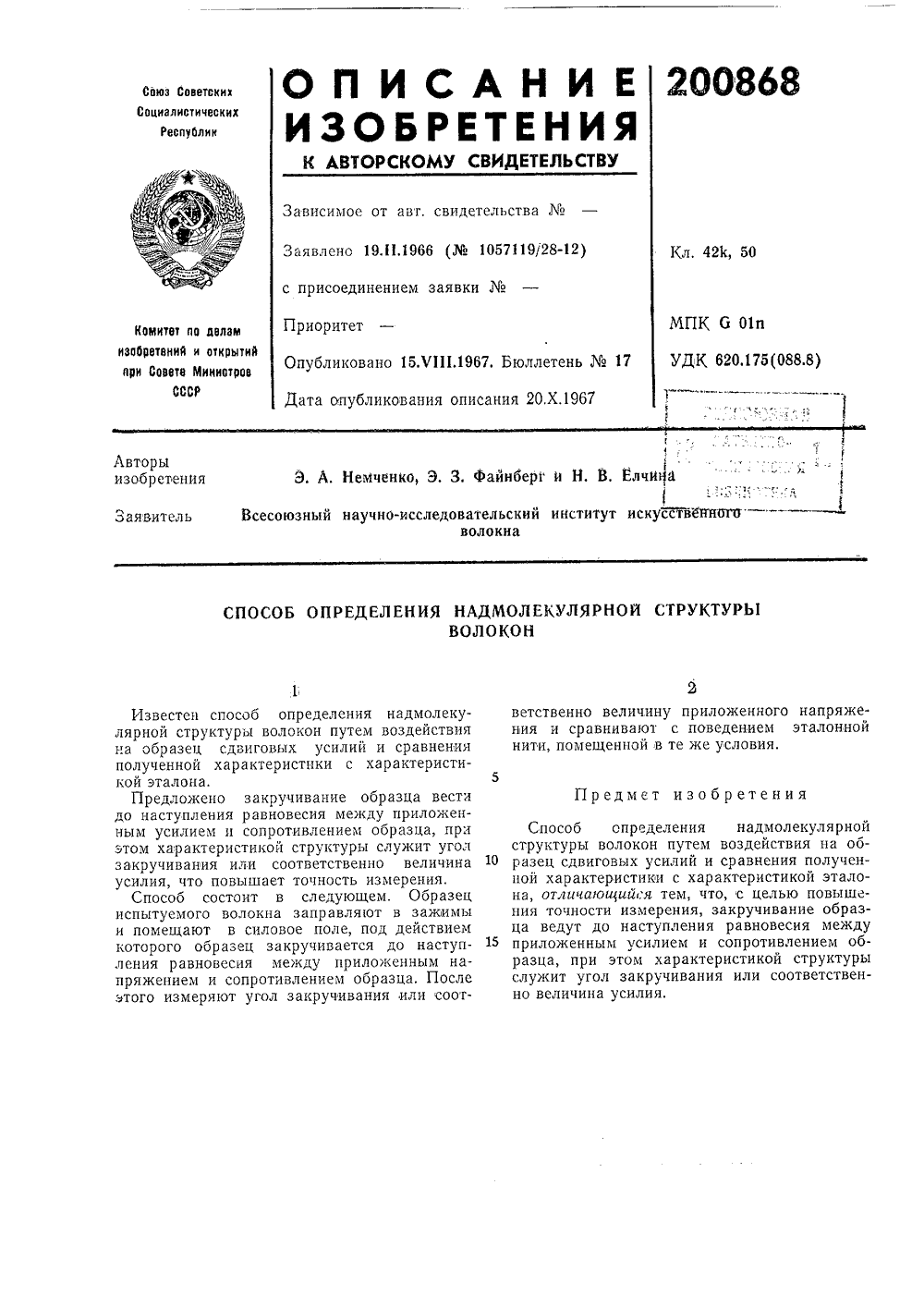

...воздействия на образец сдвиговых усилий и сравнения полученной характеристики с характеристикой эталона.Предложено закручивание образца вести до наступления равновесия между приложенным усилием и сопротивлением образца, при этом характеристикой структуры служит угол закручивания или соответственно величина усилия, что повышает точность измерения.Способ состоит в следующем. Образец испытуемого волокна заправляют в зажимы и помещают в силовое поле, под действием которого образец закручивается до наступления равновесия между приложенным напряжением и сопротивлением образца, После этого измеряют угол закручивания или соответственно величину приложенного напряж ния и сравнивают с поведением эталонн нити, помещенной в те же условия....

Номер патента: 203994

Опубликовано: 01.01.1967

Автор: Загоруйко

МПК: E02D 1/00, G01D 9/22, G01L 1/04 ...

Метки: грунта, испытания, полевых, прибор, смятие, срез, условиях

...наконечника.Усилия поворота лопастного наконечника иуглы его поворота в грунте вычерчиваютсясамописцем на барабане 21 в виде графика 15функциональной зависимости указанных величин.Происходит это следующим образом.Вначале, когда вращательные усилия ещенедостаточны, чтобы лопастной наконечник 20начал проворачиваться в грунте, стержень 3,втулка 4 и рычаг 20 остаются неподвижными,а рукоятка 1 сжимая пружину 19, поворачивается на некоторый угол относительно рычага 20. При этом рукоятка с ломощью прикрепленного к ней поводка 22 вытягивает всторону своего движения тросик 23, проходящий в горизонтальном продольном каналерычага 20, Один конец тросика прикреплен книжней части поводка 22, а другой через 30систему рычагов - к держателю...
