Борцов

Номер патента: 1312524

Опубликовано: 23.05.1987

Авторы: Борцов, Егоров, Пашков, Черных, Юнгер

МПК: G05B 13/02

Метки: самонастраивающаяся

...2 регулирования, устройство 3 сравнения, модель 4, блок 5 релейных элементов, блок 6 фильтров, первый инвертор 7 и второй инвертор 8.Самонастраивающаяся система управления работает следующим образом.Задающий входной сигнал системы поступает на первый вход сумматора 1. С выхода сумматора 1 сигнал, равный отклонению регулируемой переменной на втором и третьем входах сумматора 1 от заданного значения входной переменной на первом входе, поступает на вход объекта 2 регулирования и вход модели 4. При совпадении динамических свойств объекта 2 регулирования и модели 4 сигналы, поступающие на первый и второй входы сравнивающего устройства 3, равны и поэтому сигнал с выхода сравнивающего устройства 3 равен нулю. При этом работает лишь контур из...

Номер патента: 1288867

Опубликовано: 07.02.1987

Авторы: Борцов, Демина, Карелин, Марченков, Морозов, Харин

МПК: H02M 7/48

Метки: инвертором, транзисторным, трехфазным

...имеет 32 выхода, однако для процесса формирования импульсов управления используются (и/2+1)-й тактовый вы 1288867ход 8, сигнал на котором совпадает сначалом интервала 3 , и шесть модуляционных (промежуточных) выходов9.1-9.6. Определение номеров дешифрации последних производится путемподбора шести натуральных чисел, отличающихся друг от друга в порядкеследования по синусоидальному закону.В частности, если амплитуду выходного синусоидального напряжения характеризует число "32", соответствующееемкости счетчика 2, то номера выходов 9,1-9.6 дешифратора 7 должны бытьвыбраны в следующем порядке: 4, 12,19, 25, 29, 31. Использование в дешифраторе 7 модуляционных выходов9.1-9,6 с такими порядковыми номерамиобеспечивает возможность...

Номер патента: 1288632

Опубликовано: 07.02.1987

Авторы: Болотова, Борцов, Немченко, Серков

МПК: G01R 29/12

Метки: импульсного, направлениям, напряженности, ортогональным, поля, трем, электрического

...во втулках 4, что позволяет изменять высоту выступающей наружу металлической сферы 1 части каждого проводящего штыря 340Части металлической оболочки 2 и проводящие штыри 3, расположенные на одной и той же оси ортогональной системы координат, попарно подключены коаксиальным кабелем к соответ ствующим дифференциальным входам блока индикации (не показан), а металлическая сфера 1 подсоединена к его общей шине. Высоту выступающих наружу металлической .сферы 1 частей про водящих штырей 3 устанавливают такой, чтобы емкость между каждым проводящим штырем 3 и соответствующей частью металлической оболочки 2 была равна емкости кабеля, соединяющего 55 расположенные на одной оси ортогональной системы координат части металлической оболочки 2 и...

Номер патента: 1283712

Опубликовано: 15.01.1987

Авторы: Борцов, Брагилевский, Донцов, Карасев, Кузнецов, Кутлер, Орешков, Поляхов, Порываева, Путов

МПК: G05B 13/02

Метки: электроприводом

...формирования сигнала ошибки, на выходе которого получается сигнал рассогласования между эталонным переходным процессом,вырабатываемымоделью 8, и реальнымпереходным процессом регулируемогоэлектропривода. Сигнал на выходеблока 9 формирования сигнала ошибкисвоей формой, длительностью и амплитудой характеризует степень отклонения реального переходного процессаот эталонного при широком изменениипараметров и характеристик электропривода, например при изменении момента инерции двигателя при его замене, что приводит к соответствующемуизменению коэффициента усиления вконтуре регулирования выходной координаты, а также при работе в режимепрерывистых токов и при изменениинагрузок. Кроме блока 9 формированиясигнала ошибки рассогласования устройство...

Номер патента: 1273640

Опубликовано: 30.11.1986

Авторы: Борцов, Лятхер, Милитеев, Сверчков

МПК: F03D 5/04

Метки: ветроэлектрическая

...Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,1 Изобретение относится к ветроэнергетике и может быть использовано в устройствах, использующих энергию ветра.Цель изобретения - повышение надежности работы ветроэлектрической установки.На фиг. 1 изображена установка, вид сверху; на фиг. 2 - узел Т на фиг. 1; на фиг. 3 - сечение А-А на фиг. 1.Ветроэлектрическая установка содержит вертикальные лопасти 1, расположенные на опорных тележках 2, соединенных между собой при помощи жестких тяг 3 и установленных с возможностью перемещения по замкнутой колее 4, закрепленной на опорах 5.Тележки 2 снабжены горизонтальными консольными балками 6, а каждая лопасть 1 закреплена на балке 6 и расположена по обе стороны от ее оси 7....

Номер патента: 1250750

Опубликовано: 15.08.1986

Авторы: Борцов, Остапенко, Синадино, Соловьев

МПК: F16C 27/02

Метки: подшипник, скольжения

...изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано в опорах скольжения различных устройств.Целью изобретения является повышение динамической грузоподъемности подшипникаНа фиг. схематически показан под шипник с лепестками (в нерабочем состоянии), поперечный разрез; на фиг.2 - подшипник в процессе работы; на фиг.3 - разрез А-А на фиг.1.Подшипник скольжения содержит корпус 1, на внутренней поверхности которого закреплены одним концом рас положенные равномерно по окружности и перекрывающие друг друга упругие лепестки 2, имеющие Б-образную форму, при этом вторые их концы опираются...

Номер патента: 1249478

Опубликовано: 07.08.1986

Авторы: Бабкин, Борцов, Второв, Григорьев

МПК: G05B 13/02

Метки: самонастраивающаяся

...вызываетизменение выходного сигнала первогоинтегратора 14, который вычитаетсяв четвертом сумматоре 15 из цифрового сигнала датчика 8 скорости. Навыходе четвертого сумматора 15 появляется отрицательный сигнал ошибки,Этот сигнал, будучи умножен во вто 1249478ром умножителе 6 на положительный выходной сигнал второго сумматора 1 и пройдя через третий умножитель 7, вызывает уменьшение выходного сигнала второго интегратора 18, который суммируется в пятом сумматоре 37 с входным сигналом второго интегратора 8, прошедшим через шестой умножитель Зб, Вследствие этого коэффициент передачи Опервого умножителя 2 по первому входу уменьшается до тех пор, пока ошибка на выходе четвертого сумматора 15 не становится равной нулю, а коэффициент передачи по...

Номер патента: 1240615

Опубликовано: 30.06.1986

Авторы: Борцов, Журов, Иванов, Худяков

МПК: B29D 29/10

Метки: заготовок, клиновых, ремней, сборки

...СССРУ 648429, кл. С 29 Н 7/22, 1976Оборудование для переработки реКаталог-справочник. Ч. 4,ЕФТЕМА 1, 1969, с. 6-8.57) 1. УСТРОЙСТВО ДЛЯ СБОРКИОВОК КЛИНОВЬГХ РЕМНЕЙ, содержа -становленный н передней и задабках приводной сборочный бара траверсы прикаточныи р 1 еханизм для его перемещения,ю щ е е с я тем, что, с овьппения качества заготовок.55 Могктте, Ж - 35, с) птгкл Глб,15151 сК сл и г-по:си ргС 1 ттГЕсскс)Р и;ц дг:р.Гцсс5 п с 1 г ."Г, ;ОИ З Т О сг т Тг с Иетс)брететтие относится к Об:)рудгВетттпс для переработки Резис в ч;стцгсти к устройствам сборки злОтовок КЛИЦ О ВЫХ РЕМНЕО ,.1 С.л ью изобретения является и о в ьпп Р- цие качее.твя 3 тОтовок115 фиг.1 изображен с тят,Ок, Общийвцд; ца фиг,2 - узетт 1 ця фиг.1,устройство состоит...

Номер патента: 1232692

Опубликовано: 23.05.1986

Авторы: Борцов, Голованенко, Ефимов, Ефимова, Иводитов, Минаев, Рябинков, Тишков, Углов, Фонштейн, Черников, Шевчук

МПК: C21D 8/04

Метки: гнутых, профилей

...служит для повышения конструктивной прочности плоских участков профиля. Отношение радиуса изгиба к толщине . заготовки К/Б = 20 - 100 за один цикл (изгиб + правка) позволяет поднять конструктивную прочность ( б,д ) участков, не подвергающихся деформации при профилировании на 100-150 МПа При отношении К/Б = 20 ввиду значительного пружинения заготовки при профилировании наблюдается отклонение по геометрии (обраэование складок и появление волнистости полок). При отношении К/Б Ъ 100, упрочнение снижается обратно пропорционально величине К/Б, поэтому знакопеременный изгиб будет не эффективен.Изготовляют равнбполочный швеллер 50 х 40 хЗ. В качестве материала берут листовую ниэколегированную сталь 09 Г 2 после горячей прокатки. Состав стали,%:...

Номер патента: 1229720

Опубликовано: 07.05.1986

Авторы: Борцов, Булавин, Емченко, Юнгер

МПК: G05B 11/00

Метки: скорости

...1 РТ(Я ТЯКЖС (.ННс 3,1 СХЕ 1(Н 353 ОТ блок с9 С.1.Н(.НР 1 Я 1( Н)( ТНс 3( Т Ня 2 Г рсг.иныи ,ем(.т 2, Бьполн 5 цс(сии фмгкН Ии РСГМГ 51 ГОРЯ.РНР 1 С Нооц,ЬК) С Гцс 3 Л 3 смсн(снгя, 10,я)ягех;) 0 н; хмъ 3 и)р 20, н Нхо,сгс рс, сйноО элс(1 н 1 3 2имеется Рс 13 он,ЯРН ЫС:НГ. Д( .О, ОЯ(ИТЛ ЬНЗ 5 г г 0 : г) 1 1 с "11, ,г)г г Я13 иР г с в , г. Г Г БСТ (Х( С;,, ияН 3 (ия, ,ИР к цс 3постуНо;)О )8010 Э.(",С НТЗ . КОТОРЫЙ1 сг Г) с)1 Бс 1(. Я С 1 ОГ 1031(ЬК) . И с13 г, 1 Р 1( ЧИЯ, 1:0:18)СХ,ОГО ОТ О.ОКЗ 5 5 С;С.НС(ця Нс) (ГХХс- ТОР) ЦОБР( МСН)0 Нс 1 ( ХГГТ ) г г 0- .ЯК)1 05) ГИ Ц ЯГ Ь ( ЦРРБО 0 Ц ТО)ОГ:) 13 Г ИК)8 1 НОкс.3 ЗКНМ Обр ЗОМ, ц )Н цс 1,и ИИ МСТЗЛЛЯ БНРР 80 Й И "ГО",)ОН К. СЯХ, 0 ЧСХ Си 1,СТСЛ Ь("ГБуО сиц 3 ы постмни 3 Н 1 и соо...

Номер патента: 1229071

Опубликовано: 07.05.1986

Авторы: Борцов, Иванов, Расторгуев

МПК: B29D 29/10, B29D 30/30

Метки: клиновых, питатель, ремней, сборки, станку

...изобретения - повышение производительности питателя.На фиг.1 изображен предлагаемый пита- тель, общий вид; на фиг.2 - то же, вид сбоку; на фиг.3 - кинематическая схема питател я.Питатель содержит смонтированные на раме 1 бобину 2 для резинового листа с прокладкой, бобину 3 для намотки прокладки, соединенную с приводом 4 для ее вращения, петлевой регулятор 5 скорости с входной 6 и выходной 7 ветвями. Бобина 2 отборочной ветвью 8 соединена с бобиной 3. Питатель содержит следящий ролик 9 и датчик 10 его положения, Отборочная ветвь 8 совмещена с входной ветвью 6, а ход следящего ролика 9 выбран не более длины отборочной ветви 8. Питатель работает следующим образом.Резиновый лист 11 разматывается с бобины 2 вместе с прокладочным...

Номер патента: 1221501

Опубликовано: 30.03.1986

Авторы: Борцов, Разов, Рудин, Сайдиганов, Хамидуллин

МПК: G01H 5/00, G01N 29/00

Метки: скорости, ультразвука

...расстоянии один от другого в исследуемой среде.Устройство для определения скорости ультразвука работает следующим образом.Генератор 1 возбуждает излучающий преобразователь 19 измерительного акустического преобразователя 3 амплитудно-модулированным сигналом, сформированным с помощью делителя 11 частоты и модулятора 2, который принимается приемным преобразователем 20 и усиливается в усилителе 4.Сигнал модулирующей частоты выделяется первым и вторым амплитудными детекторами 6 и 8 и подается на второй фазовый детектор 7, постоянное напряжение с которого имеет положительную кли отрицательную полярность в зависимости от знака разности Фаз на его входах, При этом коммутатор 9 подключит выход второго Фазового детектора 7 к входу...

Номер патента: 1201549

Опубликовано: 30.12.1985

Авторы: Борцов, Лятхер, Милитеев

МПК: F03D 3/00

Метки: ветроэнергетическая

...схематично изображена установка; на фиг.2 - то же, вид сверху; на фиг.3 - вариант выполнения центрального опорного узла установки; на фиг.4 - вариант выполнения электрического мотор-генератора.Ветроэнергетическая установка содержит опорные тележки 1, установленные с возможностью перемещения по кольцевой трассе 2, шарнирно соединенные с тележками 1 лопасти 3 аэродинамического профиля, присоединенные к ним ванты 4, электрические мотор-генераторы 5, расположенные внутри кольцевой трассы 2 управляющие лебедки 6, связанные с вантами 4, и центральный опорный узел 7, соединенный при помощи траверс 8 с опорными тележками 1. Центральный опорный узел 7 выполнен в виде радиального подшипника 9, а траверсы 8 - в виде полых балок...

Номер патента: 1199468

Опубликовано: 23.12.1985

Авторы: Багрянов, Бикмухаметов, Борцов, Горбатов, Макарова, Носов, Обрезков, Сомов, Чернавский

МПК: B23B 27/16

Метки: инструмент, режущий

...тяги 3,винта 4. Державка 1 выполнена с гнездом и снабжена опорной стенкой 5.Она кроме того снабжена наклонным цилиндрическим отверстием и резьбовымотверстием. В гнезде державки выполнены выступы 6 и 7, параллельныеопорной стенке 5, Высота выступов 6и 7 - Ь . Режущая пластина 2 выполнена четырехгранной, а также снабжена отверстием и восемью стуржколомакмцими канавками, четыре из которых расположены сверху вдоль кромок ВГ, ГЕ, ЕД и ДВ, а четыре снизу.Тяга 3 расположена в отверстияхрежущей пластины 2 и державки 1, атакже снабжена пазом.Высота выступов 6 и 7 державки1 Ь выполнена большей глубины стружколомающих канавок Ьк. Она можетбыть задана по формулеЬ дЬ+ (0,05-0, 1 О) мм,199468 2где Ьв - высота выступов державки;Ь к - глубина...

Номер патента: 1197029

Опубликовано: 07.12.1985

Авторы: Борцов, Демина, Карелин, Марченков, Морозов, Харин

МПК: H02M 7/48

Метки: инвертором, трехфазным

...совпадают с моментами 1, перехода через нуль напряжения У . Инвертор 2 вырабатывает импульсы(Фиг.2.;в),о 35 сдвинутые по фазе на 180 относительно импульсов 11. Генератор 3 генерирует импульсы(фиг. 2,г) с частотой Г =256 кГц и периодом Т =3,9 мкс, которые посту- фоюпают на счетный вход 8 разрядного двоичного счетчика 4. Счетчик 4 каждый полупериод начинает счет с момента С , а обнуляется в момент Ф . (Временная диаграмма напряжения 11, на произвольном х-м разрядном выходе счетчика 4 приведена на фиг. 2,д).Выход переключателя 6 подключают к тому выходу дешифратора 5, который выделяет двоичный код, соответсч О вующий числу 6 . Переключатель 7 фиксируют, в свою очередь, в положении, при котором дешифрируется кодТч 55 :числа " , Таким...

Номер патента: 1196811

Опубликовано: 07.12.1985

Авторы: Борцов, Булавин, Филиппов, Юнгер

МПК: G05B 13/02

Метки: электроприводом

...на второй вход сумматора 2 вместе с полезным сигналом еще и помеха, она присутствует на выходесумматора 2 и на выходе звена 3 спропорционально-интегральной характеристикой, Однако зта помеха непроходит через фильтр 5 с переменной структурой.Наличие диода с его вольт-амперной характеристикой в фильтре переменной структуры устанавливает такую зону нечувствительностивеличина которой больше, чем величина помехи 1 щ (фиг, 3 ц). Поэтомупомеха не проходит через Фильтр с. переменной структурой. Зона нечувствительности практически определяет зону заданной точности стабилизации системой электропривода частоты вращения двигателя,Функционирование полной схемы Фильтра с переменной структурой показано на фиг.ЗР.Предположим, что вследствие...

Номер патента: 1187149

Опубликовано: 23.10.1985

Авторы: Борцов, Булавин, Юнгер

МПК: G05B 13/04

Метки: электроприводом

...данного контура полностью ис.ключается прохождение сигнала помехи навыход устройства. Во-вторых, обеспечиваетсяпри этом прохождение на выход устройствасигнала с выхода дифференциатора 8 тока.функциональная схема контура 4 - 7, поясня"ющая его работу, приведена на фиг. 2. Величина полки М релейного элемента 7 выбирается больше (равной) амплитуды сигнала помехи 2 , т.е.М)2,При равенстве нулю сигнала ошибки 6 свыхода сумматора 2 в контуре возникает исуществует скользящий режим, поэтому сиг.цал х с выхода масштабного усилителя 5с высокой точностью отслеживает сигнал сцс выхода дифферецциатора 8 тока. При це.равенстве сигналов на входе блока б сравце.ния репейный элемент 7 переключается в такое положение, чтобы за счет подачи сигналаца...

Номер патента: 1185091

Опубликовано: 15.10.1985

Авторы: Борцов, Разов, Рудин, Хамидуллин

МПК: G01F 1/66

Метки: датчик, расходомера, ультразвукового

...является наличие дополнительной погрешности, обусловленной изменением угла преломления ультразвуковой волнына границе раздела "стенка - контролируемая среда" при изменении скорости звука в среде, из-эа параметров состояния среды (температура, давление).35Цель изобретения - повышение точности измерения в условиях изменения температуры и давления контролируемой с е р ды.Поставленная цель достигается тем,что в датчике ультразвукового расходомера, содержащем мерный участокпрямоугольного сечения с отражающими внутренними поверхностями и электро акустические преобразователи, расположенные на его входной и выходнойчастях, входная часть мерного участка выполнена в виде диффуэора с расширением только по двум противолежащим сторонам, а выходная...

Номер патента: 1182196

Опубликовано: 30.09.1985

Авторы: Борцов, Брук, Лятхер

МПК: F03D 5/04

Метки: агрегат, ветроэнергетический

...желоба, но при этом происходит наклон лопастей 1 к ,центру направляющей 3. Возникающий момент сил тяжести лопасти 1 уравновешивает момент опрокидывающих сил и лопасти 1 находятся в подвижном равновесии,Фиг. Ю Составитель В. Мосалев Редактор Н. Воловик Техред Т.Дубинчак Корректор И. ЭрдейиЗаказ 6082/32 Тираж 445 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 118219Изобретение относится к ветроэнергетике и может быть использовано при разработке ветроагрегатов большой мощности.Цель изобретения - увеличение надежности путем повышения устойчивости лопастей.На фиг. 1 изображен ветроэнергетический агрегат, вид сверху; на...

Номер патента: 1177379

Опубликовано: 07.09.1985

Авторы: Амиров, Борцов, Голованенко, Ефимов, Жукова, Кузнецов, Кулеша, Счисляев, Фалкон, Фонштейн

МПК: C22C 38/28, C22C 38/38

Метки: двухфазная, сталь, ферритно-мартенситная

...2,4 15,0 4,15 13 0,34 2 эО 0,85 33 0,09 0,02 0,004 0,002 12,0 4 0,06 0,55 0,02 0,18 0,07 0,02 0,02 и 0,005 8,0 0,75 15 0,08 2,4 1,3 1, 0,05 и 0,06 0,06,0 5,2 0,015 1,68 6,7 1 11Изобретение относится к черной металлургии, в частности к двухфазным ферритно-мартенситным сталям, предназначенным для холодной штамповки, выдавливания и высадки.Цель изобретения - повышение прокаливаемостй стали после нагрева в межкритическом интервале температур 740-830 С, повышение технологиоческой пластичности и изотропности после холодного .упрочнения.П р и м е р. В индукционной печи емкостью 60 кг выплавляют слит. ки стали весом 50 кг, проковывают слитки в заготовки квадратного сечения со стороной 48 мм, а затем прокатывают до размера диаметром .23 мм,...

Номер патента: 1173353

Опубликовано: 15.08.1985

Авторы: Болотова, Борцов, Немченко, Серков

МПК: G01R 29/12

Метки: импульсного, направлениям, напряженности, ортогональным, поля, трем, электрического

...2, закрытой снаружи и внутри эластичными пленками 3, между которыми находится жидкость 4 с большой диэлектрической проницаемостью25 и металлической оболочки 5, отстоящей от металлической сферы 1 на некотором расстоянии Ь, разделенной на шесть одинаковых по фор. ме и изолированных друг от друга частей, расположенных симметрично .по осям ортогональной системы координат с центром, совпадающим с центром металлической сферы 1. Части металлической оболочки 5, расположенные на одной оси ортогональной 35 системы координат, попарно подключены к дифференциальным входам бло" ка индикации не показан ), к общей шине которого подсоединена металлическая сфера 1. Давление газа во. 40 внутреннюю полость 6 металлической сферы 1 подается при...

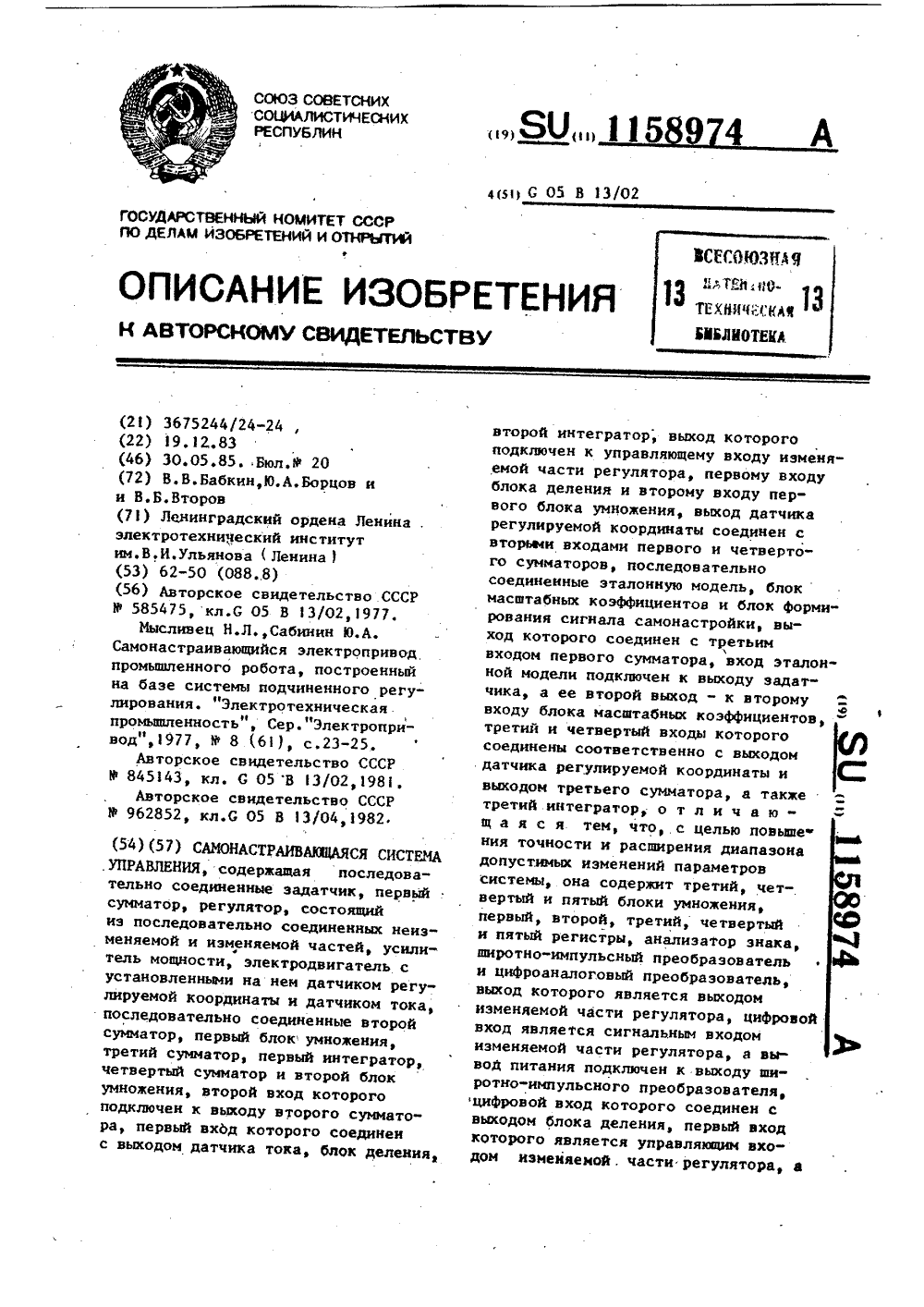

Номер патента: 1158974

Опубликовано: 30.05.1985

Авторы: Бабкин, Борцов, Второв

МПК: G05B 13/02

Метки: самонастраивающаяся

...тов, регулятора 32 и отрицательной обрат- входы которого являются соответственно вторым и четвертым вхо амии четвертым входами ет скорость вращения, соответствуюблока масштабных коэффициентов седь- щж данному задающему сигналу, Настмого сумматора, выход которого служит роечные параметры регулятора 32.выходом блока масштабных коэф- Ю выбраны таким бтаким о разом, что прифициентов, последовательно соединен- номинальном приве нриведенном моментеных шестого регистра и шестого блока инерции двигателя и номинальномненных седьмого регистра и седьмого свойства системыбыстродействиеблока умножения, причем вторые . И и динамичи динамические ошибки по управлеи возмущению ) удовлетворяютвходы указанных блоков умножения нию и возмущению )...

Номер патента: 1153314

Опубликовано: 30.04.1985

Авторы: Борцов, Булавин, Юнгер

МПК: G05B 13/02

Метки: самонастраивающаяся

...к второму входу которого подключен выход эталонной модели, а выход соединен с входом первого релейного элемента и с входом блока вычисления гиперплоскости скольжения, причем вход первого релейного элемента подключен на первый вход первого умножителя, выход блока вычисления гиперплоскости скольжения соединен с входом второго релейного элемента, выкод которого подключен к первому входу второго блока умножения, причем первый вход сумматора является входом системы, блок усиления, вход которого соединен с выходом первого блока умножения, .второй вход которого соединен с выходом блока сравнения, а выход блока усиления подключен на второй вход блока умножения, выход которого подключен на второй вход сумматора, первый вход которого...

Номер патента: 1141060

Опубликовано: 23.02.1985

Авторы: B29K 19:00, B29L 23:00, Борцов, Горошилов, Журов

МПК: B29D 29/10, B65H 81/06

Метки: армирующего, заготовку, навивки, трубчатую, шнура

...является сложность его конструкции в связи с необходимостью иметь дополнительный шаблонный учас ток, дополнительный специальный вал для обеспечения постоянства положения шнура на шаблонной части и 060 1двуплечий шарнирный компенсатор,Кроме того, наличие жесткого двуплечего компенсатора приводит квоспроизводству на трубчатой заготовке колебания натяжения шнура, сходящегося с питающей катушки, Например,при увеличении натяжения кордшнура,связанного с неравномерностью егоукладки на питающей катушке, онглубже погружается в поверхность шаб.лонной части, за счет чего его линейная скорость снижается и вызываетрост натяжения шнура на трубчатойзаготовке и наоборот. Это приводитк снижению качества навивки,Цель изобретения - повышение качества...

Номер патента: 1132077

Опубликовано: 30.12.1984

Авторы: Борцов, Малишаускас, Маслов, Рагульскис

МПК: F15B 3/00

Метки: усилитель, электрогидравлический

...в виде пряхнугольцо 1 пластины, на больших сторонах которой вдоль продольной оси пласгицы рис.,жепы в два ряда электроды,40 45 50 55 подключенные к блоку управления группа- ми из четырех элементов, расположенных в одной плоскости поперечного сечения ггластиньц причем в каждой группе электроды соединены между собой попарно крестообразно так, чтокаждый электрод одного ряда соединен с электродом другого ряда, расположенного на противоположной стороне пластины, а поверхности распределительного элемента, взаимодействующие с корпусом, расположены в плоскостях, параллельных плоскостям расположения электродов.На фиг. 1 и 2 изображен электрогидравлический усилитель в двух проекциях; на фиг. 3, 4 и 5 - разрез А -А, Б - Ь и В - В ца фиг. 2;...

Номер патента: 1125049

Опубликовано: 23.11.1984

Авторы: Борцов, Вассерман, Мелихова, Никитин, Шохин

МПК: B03B 5/34

Метки: ископаемых, обогащения, полезных, суспензиях, тяжелых

...что согласно способу обогащения полезных ископаемых в тяжелыксуспенэиях, преимущественно много"компонентных, включающий смешиваииеподготовленного к обогащению материала с кондиционной суспенэией.основное гидроциклонирование, кондиционирование разделенных продуктов, повторное гидооциклонирование,отделение суспенэии от конечных продуктов и ее регенерирование, воэвра"щенке промпродуктов повторного гидроциклонирования в операцию основного гидроциклонирования, после регенерировання суспенэию гидроциклонируют, а кондиционирование разделенных продуктов осуществляют добавлением продуктов гидроциклонирования .суспенэии, причем в тяжелую фракциюобогащаемого материала добавляютслив гццроциклонирования суспенэии,а в легкую фракцию...

Номер патента: 1120283

Опубликовано: 23.10.1984

Авторы: Борцов, Завернихин, Кузнецов, Малютин, Николаев, Поздняков, Поляхов, Путов

МПК: G05B 13/00

...подблоков(Интеграторов), вырабатывающих переменные объекта. При этом его работарассчитана на линейность и стационарность характеристик объекта, и приизменении параметров и отклонении отлинейности объекта вырабатываемыеидентификатором 10 оценки переменныхотклоняются от их действительных значений, С целью согласования поведенИя идентификатора с нелинейными нестационарным объектом и, такимобразом, получения точных оценокпеременных объекта вводится контуркоррекции идентификатора, подчиняющего движение идентификатора движениюобъекта, Коррекция осуществляетсяконтуром, образованным измерителем 7ошибки, формирователем 8 сигнала коррекции и блоком 9 масштабных коэффициентов. В измерителе 7 ошибки сравниваются сигналы переменной, непосредственно...

Номер патента: 1111109

Опубликовано: 30.08.1984

Авторы: Борцов, Демина, Марченков, Морозов, Харин

МПК: G01R 19/04

Метки: импульсных, наличия, сигналов

...определения наличия двух последовательностей импульсных сигналов и единовременного определения парафазности последних(нарушения парафазности).Выходными узлами устройства являются установленные на входных шинах 1. и 2 фиг, 1)логические элементы 3 и 4 НЕ. Входы и выходыпоследних е помощью двухполюсного двухпозиционного переключателя 5 поочередно (по меренеобходимости) подключаются к входам повторителей 6 и 7 напряжения, В тракт определенияналичия импульсных сигналов входят также пи.ковые детекторы 8 и 9 (с диодами и конденсато.рами) и логический элемент И 10, входы которого через повторители 11 и 12 напряжения соединены с выходамн пиковых детекторов 8 и 9,В тракт определения парафазности двух последовательностей...

Номер патента: 1102009

Опубликовано: 07.07.1984

Авторы: Борцов, Демина, Жданов, Марченов, Мачавариани, Морозов

МПК: H02P 13/16

Метки: инвертором, мостовым, транзисторным

...схема устройства; на фиг, 3 ъ - - временные диаграммы сигналов на выходах отдельных блоков (индексы при напряжениях на выходах функциональных блоков соответствуют цифровым позициям этих блоков на фиг. 1,2).Устройство содержит блок 1 (фиг. 1) формирования и временных интервалов равной длительности, блок 2 формирования временных интервалов переменной длительности, блоки 3 и 4 распределения временных интервалов переменной длительности по временным интервалам равной длительности, формирователь 5 низкочастотных импульсов управления, коммутаторы 6 и 7 и формирователи 8 и 9 высокочастотных импульсов управления, В состав устройства входят также вспомогательные усилители 10-12 мощности, обеспечивающие. помимо усиления, требуемую...

Номер патента: 1101790

Опубликовано: 07.07.1984

Авторы: Борцов, Пахомов, Юнгер

МПК: G05B 23/02

Метки: наблюдения

...на объект наблюдения.Эта цель достигается тем, что вустройство, содержащее последовательно соединенные блок коэффициентов,первый блок суммагоров, блок интеграторов и блок сравнения, одним входомсоединенный с выходом объекта наблюдения, подключенного своим входомк входу блока коэффициентов, а выходблока интеграторов через блок коэффициентов модели подключен к второмувходу первого блока сумматоров, дополнительно введены последовательносоединенные блок релейных элементов,блок фильтров и второй блок сумматоров, причем выход блока сравнениячерез блок релейных элементов соединен с третьим входом первого блокасумматоров, а второй и третий входывторого блока сумматоров подключенысоответственно к выходам блока коэффициентов модели н блока...
