Борцов

Номер патента: 813368

Опубликовано: 15.03.1981

Авторы: Борцов, Бублик, Вайнер, Калугин, Молтянин, Сигарев, Торунов

МПК: G05B 19/39

Метки: управле-ния, фотокопировальная

...элемент 14, блок 15 контроля направления движения, дифференцирующийблок 16, счетчик 17, элемент И 18, элементсравнения 19 и блок 20 управления.Система работает следующим образом,При отводе головки с резцедержателями, содержащей элемент 19 сравнения вдоль одной из подач у на маршевой скорости, при каждом попадании развертки на обрывы линий, заранее нанесенные на соответствующих участках графической программы, срабатывает блок 16, который через элемент 14 выдает импульс, запускающий блок 13, переводящий систему из режима слежения в режим работы по памяти. Благодаря чему в течение определенного отрезка времени движение происходит по памяти вдоль прежнего направления.Одновременно блок 16 запускает счетчик 17. После прохождения обрыва...

Номер патента: 808713

Опубликовано: 28.02.1981

Авторы: Борцов, Гнатенко, Парменов, Сорокин, Чупраков

МПК: F15B 9/03

Метки: привод, электрогидравлический

...вравновесное нейтральное положение,20 Если заслонка 7 под действием входного сигнала на электромеханический преобразователь б смещается (по чертежу) влево, золотник 4 перемещается на пропорциональное этому сигналу расстояние вправо, и при отсутствии нагрузок на гидродвигателе 3 он перемещается вправо с постоянной скоростью, Вытесняемый тахо- насосом 8 из его рабочей камеры 9 объем рабочей жидкости. поступает в управляецую полость 15 с постоянным расходом - давление в этой камере .возрастает. Поршень 12 перемеща тся вправо, открывая дросселиру щее окно 21, через которое расход ра ей жидкости из рабочей камеры , 9 поступает в магистраль слива 2. Давление в управляющей полости 15 уменьшается. При равенстве усилий, действующих со стороны...

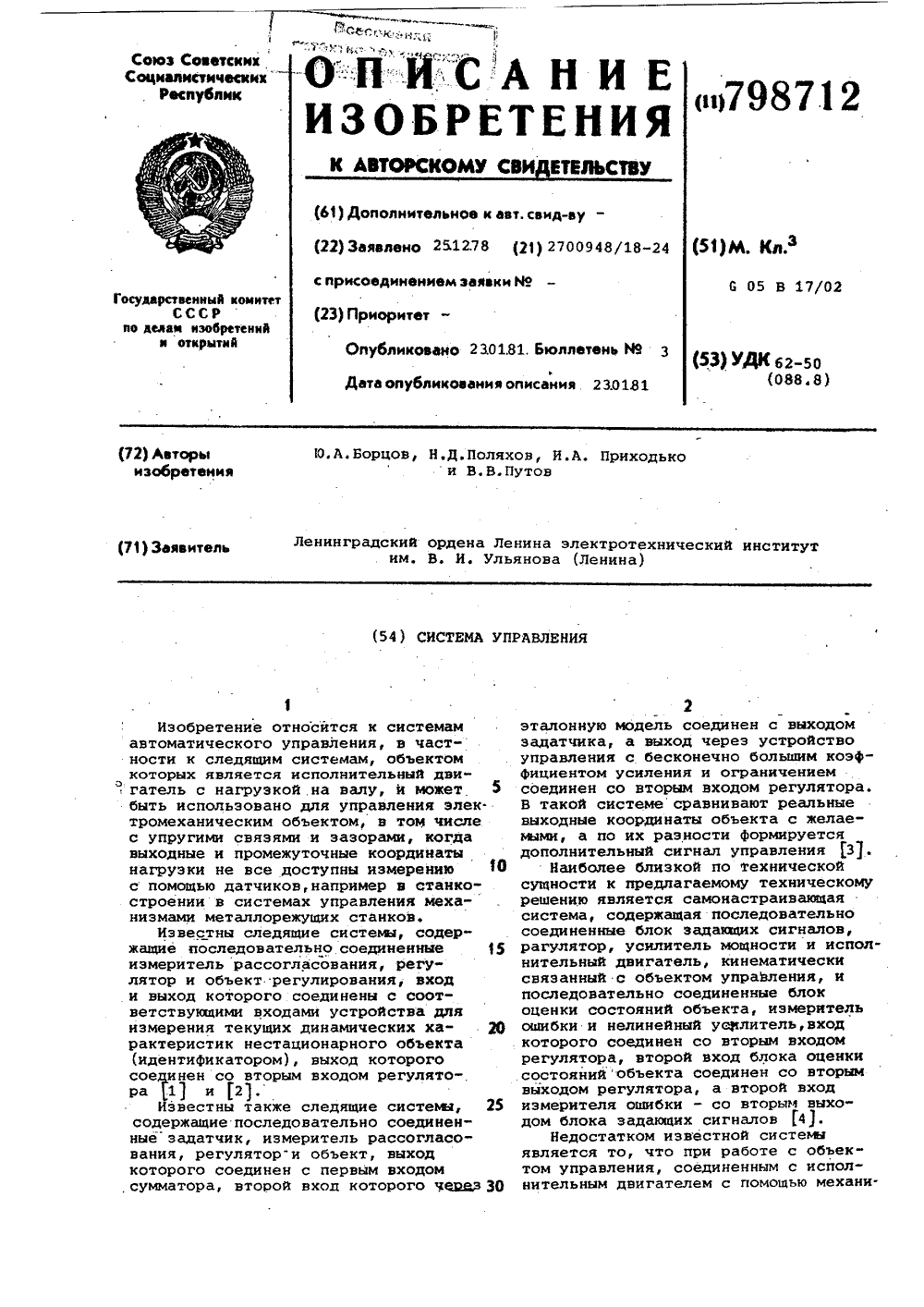

Номер патента: 798712

Опубликовано: 23.01.1981

Авторы: Борцов, Поляхов, Приходько, Путов

МПК: G05B 17/02

...следующим образом.Блок задающего сигнала вырабатывает командный сигнал, который черезрегулятор 2, усилитель 3 мощности,исполнительный двигатель 4 и механическую передачу 5 передается на объектб управления, в котором возбуждаютсярезонансные колебания. Для обеспечения быстродействия и устойчивой отработки объектом управления задающегосигнала идентификатор 8 состоянияобъекта, получая сигнал от датчика9 скорости исполнительного двигателя 4, на скорость которого ввидуобратной .реакции механической передачи накладываются колебания объектауправления, вырабатывает недоступныеизмерению (2 и) независимых координат объекта управления имеющего истепеней свободы, именно: в упругихмоментов, соответствующих в упругимрезонансам, и аобобщенных...

Номер патента: 792215

Опубликовано: 30.12.1980

Авторы: Анисимов, Борцов, Юнгер

МПК: G05B 13/00

Метки: механизма, промышленного, регулятор, самонастраивающийся, электропривода

...величины весовогокоаффициента ф в начальный моментотработки возмушаквцих воздействий удается получить больший начальный коэффициент передачи регулятора 1. С выходаумножитепя 4 сигнал поступает одновременно на входы фильтра 5 и блока 6. Затем преобразуется в блоке 6 и поступазтна вход преобразователя 11. Ток в якорной цепи начинает изменяться с целью компенсировать приложенную к двигателю 12нагрузку, Информация о скорости двигатепя 12 с тахогенератора 13 через фильтр14 .поступает на узел сравнения 2 и блок10. Одновременно сигнал с выхода фильтра 5 приводит к увеличению коэффициентапередачи регулятора 1. При этом увеличивается сигнал с выхода блока 6, Токв якорной цепи возрастает. Скорость восстанавливается до заданной. За счет...

Номер патента: 789281

Опубликовано: 23.12.1980

Автор: Борцов

МПК: B29H 7/22

Метки: барабан, кольцевых, раздвижной, резиновых, сборки

...частях барабана аксиально подвижных на шпонке 3 втулок 4 и 5, и, взаимодействующий со гО втулкой 4 ограничительный упор. Втулка 5 связана с приводом (не показан) раздвижения, обуславливающим ее аксиальное перемещение. На внешней поверхности втулок 4 и 5 в проушинах шарнирно закреплены серь 25 ги 6, другие концы которых также шарнирно закреплены в проушинах секторов 2.Ограничительный упор включает установленные одними концами в отверстиях шпонки 3 штоки 7 с упорными головками 8. Другие концы штоков 7 закреплены с по О мощью гаек 9 во втулке 1 О с буртом. Втулка 10 свободно установлена на наружной цилиндрической поверхности гайки 11, навернутой вместе с контргайкой 12 на резьбовую часть вала 1.Втулки 4 и 5 соединены между собой через...

Номер патента: 777438

Опубликовано: 07.11.1980

Авторы: Борцов, Кушуль, Пинчук, Рудин, Хамидуллин

МПК: G01F 1/66

Метки: автоматический, расходомер, ультразвуковой

...измерения скорости ультразвука по потоку. Импульсы Уэ управляемого генератора 23, осуществляющие коммутацию выходов блока управления 10 через ключ 12, поступают на вход распределителя импульсов 13, Допустим, что максимальное количество импульсов в этом такте равно семи, Указанное количество импульсов выбрано исходя из конструкции акустической части расходомера и акустических свойств среды (чем меньше затухание ультразвука в среде, тем большее количество и 1 мпульсов). При поступлении на вход распределителя,импульсов 13 второго импульса на его выходе с возникает импульс, возбуждающий генератор ударното возбуждения 9, формируется импульс напряжения У, заполненный высокочастотным напряжением, фаза которого жестко связана с передним фронтом...

Номер патента: 763018

Опубликовано: 15.09.1980

Авторы: Арутюнов, Бетлиевский, Борцов, Кононов, Марин

МПК: B21C 37/29

Метки: заготовок, тройников, трубных, формовки

...устройстве 5, неподвижно установленном на станине 1, крепится хвостовик 6, соединяемый при помощи резьбы с оправкой 7. Оправка 7 выполнена конической, с диаметром у основания, равным внутреннему диаметру готового патрубка. В оправке 7 смонтирована термопара 8, которая соединена с автоматическим термодатчиком, включенным в цепь высокочастотной установки (на чертеже не показано).Для предварительного нагрева заготовки в месте образования патрубка одновременно с оправкой в устройстве предусмотрен .круговой индуктор 9.Данное устройство работает следущим образомВ трубную заготовку 10 с предварительно вырезанными отверстиями заводят оправку 7 и через отверстие в заготовке при помощи резьбы соединяют с хвостовиком 6, который неподвижно...

Номер патента: 748753

Опубликовано: 15.07.1980

Авторы: Борцов, Юнгер

МПК: H02P 5/06

Метки: постоянного, электроприводом

...производной от скорости, Параметры аифнен со входами регулятора скорости не- ференцирующего звена 13 выбираютсяпосредственно и че знн и через второе дифферен- таким образом, чтобы выделить из токацирующее звено, переменную составляющую. Сигнал с выНа чертеже представлена блок-схема З 5 хода звена 13 поступает одновременно12 елитвля 10 и вход"эл"ектропривода постояйного тока. на первый вход дЭлектропривод содержит регулятор фильтра 15. Динамические характери тс искорости 1, состоящий из релейного уси- ки фильтра подбираются аналогичнымилителя 2 и сумматора 3, имеющего входы 4, динамическим характеристикам послвдо5, 6 и 7, п ичвм на вход подается зада40 ватвльного соединения, :остоящего из.ющий сигнал. Ко входу 6 подключенвы-...

Номер патента: 727546

Опубликовано: 15.04.1980

Авторы: Борцов, Лукашин, Тудер

МПК: B65H 77/00

Метки: ленточного, натяжения, перемотке

...Выходы регулятора 26 натяжения подключен квходу регулятора тока 29 якоря тормозного генератора 3. Регулятор тока 29 состоит из регулирующего блока 30, через тиристорный преобразователь 31 подключенный в якорной обмотке тормозного генератора 3 и датчика 32 тока в якорной обмотке тормозного генератора 3, К входу регулятора тока 29 якоря тор. мозного генератора 3 подсоединен выход сум. мирующего усилителя 33, входы которого связаны с датчиком угловой скорости несущих валов (тахогенератором 14) и датчиком угловой скорости раската (тахогенератором 34), З установленным на валутормозного генератора 3. Выходы тахогенераторов 14 и 34 подключены . также к входам вычислителя радиуса рулона 23,Устройство работает следующим образом.Материал бумажного...

Номер патента: 718633

Опубликовано: 29.02.1980

Авторы: Борцов, Мохов, Парменов, Сорокин, Чупраков

МПК: F15B 9/07

Метки: дроссельного, привод, электрогидравлический

...отсутствии электрического входного сигнала на электромеханическом преобразователе 7, заслонка 6 находится в среднем положении, и разность расходов через сопла 4 отсутствует, Если золотник 8 в начальный момент времени смещен от своего неитрального положения (наприМер, вйраво по чертежу), гидродвигатель 1 движется вправо, двухкамерный объемный насос 26 создает в управляющих камерах 9 расход, перемещающий золотник влево. Скорость исполнительного гидродвигателя 1 уменьшается до нуля, Аналогично привод устанавливает золотник 8 в нейтральное положение и при смещении золотника в йротивоположном направлении.Когда гидродвигатель 1 неподвижен, расход, протекающий через дроссели 23, создает в междроссельной камере 24 и подплунжерной...

Номер патента: 697974

Опубликовано: 15.11.1979

Авторы: Борцов, Демидов, Поляхов, Путов

МПК: G05B 17/02

...12-фазовое опережение по отношению к сигналу ошибки, в пределах отО до й, тогда как его амплитуда имеет величину, равную входной, Это устраняет нежелательный эффект повышенияусиления в области высоких частотдифферен ци атором и обеспечив ает работоспособность системз в области ре"зонансных свойств электромеханического объекта, Сформированный блокомформирования сигнала управления 3сигнал управления преобразуется пропорционально-интегрирующим регулятором 4 с целью достижения необходимогоусиления внешнего контура управленияи придания выходной координате, изме"ряемой датчиком обратной связи, астатических свойств и затем суммируетсяв сумматоре 5 с дополнительным корректирующим сиги алом, который формируется следующим образом. Выход...

Номер патента: 690310

Опубликовано: 05.10.1979

Авторы: Борцов, Кушуль, Рудин, Хамидуллин

МПК: G01F 23/296

Метки: акустический, уровнемер, цифровой

...блоков.Цифровой акустический уровнемер содержит измерительный электроакустический канал 1 и эталонный электроакустический канал 2. Измерительный каналсостоит иэ излучателя 3, приемника 4,установленных нвд границей раздела,сред 5 и элемента обратной связи 6,эталонный канал - из излучателя 7, приемника 8, элемента обратной связи 9 иотражателя 10, установленного на фиксированном расстоянии от излучатели 7 иприемника 8, Элемент обратной связи 6(9) в каждом канале включен между приемником 4 (8) и излучателем 3 (7) иобеспечивает автоциркуляционный режимработы каналаПоследовательно с измерительнымканалом 1 включен делитель частоты11 импульсов, а выход эталонного канала 2 соединен с входом симметричноготриггера 12, к выходу которого подключены...

Номер патента: 681415

Опубликовано: 25.08.1979

Авторы: Борцов, Сегаль, Юнгер

МПК: G05B 13/02

Метки: адаптивный, привод, следящий

...замкнутой системы,в которой применяется предлагаеяяйпривод, остается неизменным,Использование изобретения позволит повысить точность регулирования в два с половиной раза за счетповышения степени его адаптациик изменению параметров.40 Выходной сигнал тахогенератора поступает на вход элемента сравнения 1, в котором сравнивается с сиги алом э адания, 20Здесь формируется сигнал рассогласования Е, Выходной сигнал тахо- генератора 15 поступает также на вход дифференциатора 10, в котором определяется производная от скорости вращения Й исполнительного двигателя 14. В блоке модуля 8 определяется модуль производной скорости вращения а. В блоке памяти 6 запоминается максимальное значение производной скорости вращения Йс. Время э апомин ания...

Номер патента: 679800

Опубликовано: 15.08.1979

Авторы: Борцов, Кушуль, Рудин, Хамидуллин

МПК: G01F 1/66

Метки: одноканальный, расходомер, ультразвуковой

...5, б, Модулятор 2 соединен с выходом управляемого генератора 9.Устройство работает следующим образом. Непрерывные высокочастотные сигналы генератора 11 и управляемого генератора 9 преобразуются модуляторами 1, 2 в пачки импульсов. Длительность и период следования этих пачек постоянны и определяются собственными параметрами коммутатора 12, сигналы которого подаются на модуляторы 1, 2. Пачки импульсов поступают на электроакустические преобразователи 3, 4 и одновременно излучаются в исследуемую среду по потоку и против потока. В момент излучения селекторные усилители 5, б закрыты выходным напряжением коммутатора 12.Ультразвуковые сигналы, проходя через поток, сдвигаются по фазе друг относительно друга на величину, пропорциональную...

Номер патента: 673852

Опубликовано: 15.07.1979

Авторы: Борцов, Кушуль, Рудин, Хамидуллин

МПК: G01F 1/66

Метки: расхода, ультразвуковой

...фазового сдвига, Наиболее близким к изобретению по технической сущности является способ измерения расхода, основанный на излучении ультразвуковых колебаний в направлениях по потоку и против потока исследуемой среды, приеме ультразвуковых колебаний, прошедших через среду, измерении сдвига фаз между излучаемыми и принимаемыми колебаниями для одного из направлений, изменении частоты ультразвуковых колебаний, излучаемых в другом направлении при поддержании постоянным измеренного фазового сдвига и определении разности частот излучаемых колебаний 12. Этот известный способ характеризуется невысокой точностью измерения, из-за сложности выполнения идентичного преобразования скоростей ультразвука по потоку и против потока в высокие частоты.673852...

Номер патента: 672494

Опубликовано: 05.07.1979

Авторы: Борцов, Рудин, Хамидуллин

МПК: G01F 1/66

Метки: компенсационный, одноканальный, расходомер, ультразвуковой

...блок перестройки частоты 2, который изменяет частоту ы управляемого генератора 10 таким образом, чтобы выходное напряжение Фазового детектора 9 равнялось нулю.При этом разность фаз сигналов на входах Фазового детектора 9 рав- на щ,= 2 й г, (2)где л - целое число.из Формул (1) и (2) находят значениечастоты (,) в момент компенсацииО = С (3)2 йооЧастота управляемого генератора 10 И связана с абсолютной скоростью ультразвука С в среде прямо процорциональцой зависимостью (3), т;е, в течение времени Тустройство одновремецнос излучением пачек ультраВо время действия импульса Т гецератора 1 его выходное напряжение открывает модулятор 4, и выходной сигнал управляемого генератора 10 с частотой ь 3 подается на смесители 5, б и измерительные...

Номер патента: 657255

Опубликовано: 15.04.1979

Авторы: Борцов, Хамидуллин

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...генератора 12 в Й раз больше частоты генератора импульсов 3. Генератор импульсов 3 преобразует непрерывный сигнал генератора 12 в пачки, частота заполнения которых равна частоте генератора 12, а период следования определяется периодом 4 О следования импульсов на выходе цифрового делителя частоты 13. Длительность Ср пачки определяется собственными параметрами генератора импульсов 3 и в процессе измерения не изменяется. 45Пачки импульсов одновременно излучаются навстречу друг другу электро- акустическими преобразователями 1 и 2.Вследствие разной скорости распространения ультразвука по потоку и 50 против потока принятые пачки импульсов с выходов усилителей 4 и 5 приходят на триггер 7 схемы б со сдвигом фазьч= - " -- ч,55 где 1 -...

Номер патента: 650012

Опубликовано: 28.02.1979

Авторы: Борцов, Кушуль, Хамидуллин

МПК: G01F 1/66, G01P 5/24

Метки: автоматическое, потока, скорости, ультразвуковое

...2 и 1 преобразуются в электрические им. пульсы и поступают на фазометры 5 и 6 высокой частоты и фазометр 7 низкой частоты, 65 В фазометре 5 высокой частоты первого измерительного канала происходит преобразование в электрический сигнал фазового сдвига высокочастотного переменного напряжения, заполняющего принятые,датчиком 2 импульсы, относительно высокочастотного переменного напряжения генератора 11. То же самое одновременно происходит во втором измерительном канале.В фазометре 7 низкой частоты осуществляется преобразование в электрический сигнал фазового сдвига низкочастотного переменного напряжения огибающих принятых импульсов датчиком 2 относительно огибающих излученных импульсов датчиком 1. Если сигнал на выходе фазометра 7 низкой...

Номер патента: 602866

Опубликовано: 15.04.1978

Авторы: Борцов, Хамидуллин

МПК: G01F 1/66, G01P 5/24

Метки: потока, скорости, ультразвуковое

...интегратора 11 соединен с входом перестройки частоты генератора 2. Выход генератора 2 соединен с измерительным входом регистрирующего прибора 10 и с входами модуля торов 3, 4 и Фазометров 5, б.В каждом канале выход модуляторов 3, 4 соединен с соответствующим датчиком П 1, П 2; иэмерительно-акустического преобразователя 1 и со вто рым входом Фаэометра 5, 6 другого канала.(Фиг. 3 в) . Этот сигнал подается одновременно на обе схеьи И 15, 16 и открывает их.При этом напряжение 0 проходит. через схему И 15 на сумматор 13. Сигнал на выходе сумматора 13 равен алгебРаической сумме выходнйх напряжений 1 УФ Фазометра 5 и О коммутатора 9.Для обеспечения работоспоообиости устройства необходимо, чтобы выполнялось следующее неравенством1 Ф ма,ксгдеОф...

Номер патента: 599205

Опубликовано: 25.03.1978

Авторы: Борцов, Васильев, Кущуль, Хамидуллин

МПК: G01N 29/00

Метки: скорости, ультразвука

...вд ига Тмас и м , при кото 5992055 О 15 20 25 65 рых н контуре помодулирующей частоте однозначно устанавливается значение фазового сдвига 1 м, определяются по характеристике фазового детектора модулирующей частоты. По формуле (1), задаваясь одной из частот1 н макс или н Рассчитывают дРУгУючастоту. По этим частотам определяютдиапазон измеряемых скоростей ультразвукам.кс мм ма.кс мин н 1 и нви, ЯИС =ЛПоскольку в предлагаемом способечастоты и фаэоные сдвиги связаны отношениемЧ нес - Кнес = К,Ч,где 1 ес - значение несущей частоты;тнес - величина фазового сдвигапо несущей частоте;- коэффициент пропорциональности или коэффициент деления делителя частоты,то задаваясь К, можно по значению Фазового сдвига по модулирующей частотеФ,н определить...

Номер патента: 594425

Опубликовано: 25.02.1978

Авторы: Борцов, Новиков, Смольников

МПК: G01M 13/02

Метки: длинных, испытания, стенд, трансмиссий

...стенд снабжен устанавливаемыми в испытуемой трансмиссии датчиком упругого момента и дифференцирующим звеном, посредством которого датчик электрическисоединяется со входом механизма регулирования момента нагружения.5 На чертеже дана блок-схема описываемого стенда.Стенд содержит приводной электродвигатель 1 постоянного тока с устройством 2 регулирования скорости, нагт 0 ружатель 3, представляющий собой двигатель постоянного тока, с механизмом4 регулирования момента нагружения.Приводной электродвигатель 1 соединяется с нагружателем 3 испытуемой 15 трансмиссией 5, в которой устанавливается датчик б упругого момента.Датчик упругого момента через дифференцирующее звено 7 электрически соегдинен со входом 8 механизма регулиро вания момента...

Номер патента: 584242

Опубликовано: 15.12.1977

Авторы: Борцов, Васильев, Хамидуллин

МПК: G01N 29/04

Метки: акустических, характеристик

...7 соединен с первым входом 15 блока 5 и приемником эталонного преобразователя. Первый вход блока б подключен к выходу фазовращателя. Регулятор 8 подключен к втяходу усилителя. Вход переключателя 9 подключен к выходу регулятора, а 20 выходы соединены с вторыми входами блоков 5 иб.Устройство работает следующим образом.Генератор 1 высокочастотных колебанийвозбуждает излучающие пьезоэлементы эта лонного 2 и измерительного 3 преобразователей. С приемника преобразователя 2 эталонный сигнал Упоступает на вход блока 5 для компенсации напряжения и на вход фазовращателя 7, С выхода фазовращателя ЗО сигнал поступает на вход блока б для ком584242 Риг. У Фиг, г Изд.1031 Тираж 1109 Подписное Заказ 2924/1 НПО Типография, пр. Сапунова, 2...

Номер патента: 554858

Опубликовано: 25.04.1977

Авторы: Борцов, Салюков, Скурихин, Шевцов, Шустеров

МПК: A61B 6/10

Метки: биопсии, легкого, пункционной, рентгенолокализатор

...направляющая штанга 9, имеющая трапециевидное сечение и удерживающаяся в пазу 8 за счет трения, Направляющая штанга 9 шарниром 10 соединена с измерительной линейкой 11, содержащей рентгеноконтрастную металлизированную шкапу 12. Шарнир 10 позволяет установить измерительную линейку 11 относительно направляющей штанги 9 точно под прямым углом. Измерительная линейка 11 снабжена ползунком 13, содержащим вер. тикальную металлическую пластину - рентгеноконтрастная метка-ориентир глубины,Рентгенолокализатор при производстве пункционной биопсии используется следующим обра. зом.По даным предварительного исследования надевают на тело больного рентгенолокализатор в сборе (см,фиг,6) и закрепляют его в нужном положении фиксирующими ремнями 3 так,...

Номер патента: 546818

Опубликовано: 15.02.1977

Авторы: Борцов, Васильев, Хамидуллин

МПК: G01F 1/66, G01P 5/24

Метки: потока, скорости, ультразвуковое

...сигнал подается на первый вход интегратора 11, на выходе которого формируется линейно-спадающее напряжение, которое, воздействуя на входперестройки частоты генератора 2, плавноуменьшает его частоту,На фиг, 3 кривая 1 соответствует распрост- з 0ранению ультразвуковых колебаний противпотока, а кривая 11 - по,потоку, 1 - расстояние между датчиками,При изменении частоты от значения ; до+ на выходе фазометра 5 напряжение примет З 5нулевое значение Й раз, где Й - целое число(см. фиг. 3, кривая 11).Реле 7 формирует короткие прямоугольныеимпульсы напряжения, соответствующие нулевым значениям выходного напряжения фазометра 5. Эти импульсы поступают на коммутатор 9, который открывает регистрирующийприбор 10 для измерения частоты генератора2 в...

Номер патента: 538288

Опубликовано: 05.12.1976

Авторы: Борцов, Васильев, Кушуль, Хамидуллин

МПК: G01N 29/02

Метки: автоматическое, изменения, регистрации, скорости, ультразвука

...усилителей-ограничителей входами подключен фаэометр 6. К выходу фазометра 6 Йподкдючены последовательно соединенные реле 7 и гидроклапан 8, соединяющий полостиэталонного и измерительного акустическихпреобразователей, Выход и вход реле 7 соединены со входами регистрирующего прибора 9,Устройство работает следующим образомС задающего генератора 1 высокочастотныеэлектрические колебания одновременно поступают на излучающие пьезоэлементы преобразователей 2, 3 и преобразуются в ультразвуковые колебания, Пройдя через исследуемую и эталонную жидкие среды, ультразвуковые колебания со сдвигом фаз, зависящим ог концентрации и температуры растворов, поступают на приемные пьезоэлементыи преобразуются в электрические колебания.С приемных...

Номер патента: 532034

Опубликовано: 15.10.1976

Авторы: Баев, Балацкий, Борцов, Приезжев, Скорописов, Степаненко

МПК: G01N 19/02, G01N 3/08

Метки: испытания, образцов, сжатие-трение

...няпряВ;ясцпм 11 стянины, угол между ня 1 являОщнл 1 клина больше угла меж; лу напрявл 5 он:1 и и рабочей поверхностьюнуянсс 12,;1 х Верш 1 ны эясполскены В п 1 отивсно, 0 кные ст 01 сны, 2Гол ъежд нспсдвнжнымн направляюннми станины и рабочей поВесхнсстыс пуансона яВляется Острым, при о этом ня пансс:склине выполнены поры,огряннчнвясн;е пх относитслыОе перемеще:но, я 1:а неподвижных направляющих станипы устяксвлсно предохранительное звено, сре:яслОе п 11 срабатывании п 01 ОВ клин 2 1 пт -Это Осеспечнвзет прек 12, ктировяп:я пянсона и 00,язця п я сла ЗВс 12 Оез З.тсненпя с скольж С Н 1151 .О На чертеже:зсбражена предлагаемая установка.532034 3 Формула изобретения Составитель М. БроновецТекред Е, Подурушина Редактор О. Аристова...

Номер патента: 531791

Опубликовано: 15.10.1976

Авторы: Борцов, Зажарский, Заставский, Зубанов, Ишутин, Корчевный, Одинцов

МПК: C04B 5/00

Метки: пемзы, шлаковой

...на фиг. 2 - развертка внутренней поверхности рабочей части установки.Установка состоит из приемной шлаковой ванны 1, подающего желоба 2, вертикальной трубы 3 с наружной водяной рубашкой 4 и воронки 5. В верхней части вертикальной трубы имеются щелевидные прорези 6, расположенные горизонтально, Ниже находятся концентрически размещенные отверстия 7, а за ним - конические сопла 8. Вода поступает в наружную водяную рубашку через патрубок 9,Жидкий шлаковый расплав подается из ковша в приемную ванну и затем - по подающему желобу через воронку в рабочую часть установки - вертикальную трубу 3. В отличие от известных установок в рабочейчасти описываемой установки имеется не несколько отверстий, расположенных в одной плоскости, а несколько рядов...

Номер патента: 521360

Опубликовано: 15.07.1976

Авторы: Богомолова, Борцов, Вячеславов

МПК: C25D 3/56

Метки: галлий-цинк, осаждения, сплавов, электролит

...при увеличении концентрация галлия резко падает катоцный выход по току,аемыи электролит для осаждения сплацинк отличается от известного тем, что ения содержания галлия в сплаве и току он дополнительно содержит сегнеи сульфат аммония при следующем и компонентов:лия (в пересчете на металл), г 4 - 40 нка (в пересчете на металл), г 1 - 10 олей галлия и цинкаиспользу521360 Составитель Г Винник Техред М. Левицкая Редактор Н. Корченко Корректор Т. Чаброва Заказ 4269/538 Тираж 830 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Процесс ведут при комнатнои температуре, рН,Ъ равном 9,5, и катодной...

Номер патента: 498263

Опубликовано: 05.01.1976

Авторы: Борцов, Бурсова, Буслаков, Карова, Трепаков, Чудов

МПК: C01C 1/24, C02F 11/18

Метки: аммония, сульфата

...и пр бО С. Получают ержащего (в %)ока:гцвацг Зб кг сл Изобретение относится к способу получения сульфата аммония путем переработкисточных вод, содержащих сероорган;гческцепримеси. Известные способы получения сульфата аммония из загрязненных органическим 5примесями сточных вод специфичны, а применение их ограничено.Известен также способ получения сульфата аммония путем, переработки сточных вод,содержащих органические примеси, путем их 10многократной перекристаллизацпи,Недостатками известного способа являются сложность процесса и невозможгость вы;елеця сероорганических примесей.Цель лзобретения - упрощение процесса.Для достижения этой цели сточные водыупарцвают до содержания сульфата аммония400 - 450 г/л и серооргацических...

Номер патента: 493727

Опубликовано: 30.11.1975

Авторы: Борцов, Васильев, Кушуль, Хамидуллин

МПК: G01N 29/02

Метки: интерферомера, ультразвукового, цифровое

...входу схемы И 13 прямого хода, второй, инверсный, выход этого триггера - к первому 5 входу схемы И 14 обратного хода, Вторыевходы схем И подключены к второму выходу счетчика 9 заданного числа полуволн выходы схем И - к триггерам знака схемы 2 управления шаговым двигателем и счетчи- О ка 11 импульсов перемещения рефлектора.493727 сов перемещения рефлектора. Система проходит У-ю полуволну в обратную сторону, и на противоположном склоне опять формируется импульс, который приводит к реверсу системы и т. д. Таким образом, система находится в автоколебательном режиме около экстремума У-й полуволны. При изменении скорости ультразвука в исследуемой среде местоположение рефлектора при у-м экстремуме меняется. Устройство следит за этими...
