Барсуков

Номер патента: 1122346

Опубликовано: 07.11.1984

Авторы: Барсуков, Васильев, Галушко, Гальнбек, Ежов, Зудин, Иванов, Калюта, Михайлов, Сихимбаев, Шамро

МПК: B01F 5/00

Метки: газа, жидкости, охлаждения, печей, смеситель, узлов

...на лабораторной установке.С увеличением угла ввода жидкойфазы до 90 ф в полости элемента образуется дисперсный режим течения.смеси, когда вся жидкость диспергирована в потоке газа, при этом участок стабилизации увеличивается до130-150 диаметров проходного сечения элемента. Наряду с этим уменьшается и интенсивность теплосъемас поверхности охлаждения.При вводе жидкости под угломо.менее 25 наблюдается расслоение потока и жидкость движется по стенкеканала в виде полукольца на участке стабилизации длиной 90-ОО диа 30метров канала элемента. В этомслучае также снижается интенсивность теплосъема с верхней образующей, которая в этйх случаях разрушается, если подвести тепповую нагрузку,.Увеличение ппощади проходногосечения диафрагм более 503...

Номер патента: 1117225

Опубликовано: 07.10.1984

Авторы: Барсуков, Индучный, Кравченко, Купчинов, Лукинский, Немогай

МПК: B29J 5/08

Метки: композиционных, полимерных

...композицион 1 ных материалов, вкл кшающее корпус, цилиндр, шнек с рабо ни винтовой частью и наконечником 1.Недостатками известного устройства яв.ляются низкая производительность вследствие пережога перерабатываемых материалов который может возникнуть при увеличенных скоростях экструзии, а также неполное использование свойств армированных материалов из-за сдвигового разрушения их армирующих элементов иа выходе шнека.Цель изобретения - повышение производительности устройства и улучшение качества изделий.Поставленная цель достигается тем, что в устройстве для изготовления изделий из полимерных композиционных материалов, включаюцем корпус, цилиндр, шнек с рабочей винтовой частью и наконечником, наконечник выполнен в виде отдельной...

Номер патента: 1116198

Опубликовано: 30.09.1984

Авторы: Барсуков, Дерюгин, Дерявченко, Десятун, Маслюков, Мелимука, Мищенко, Непомнящий

МПК: F02B 75/32

Метки: внутреннего, двигатель, сгорания

...стороны, кулису с прямолинейными направляющими, расположенными под углом одна к другой, два ползуна, установленных в направляющих кулисы и связанных с кривошипными шейками валов, и шток для соединения З 5 кулисы с поршнем, уголмежду направляющими кулисы выполнен в пределах 150 - 170 , а коленчатые валыоснабжены добавочными противовесами, ось каждого из которых расположена40 по отношению к плоскости, проходящей через оси соответствующих вала и .У о ползуна под углом о = -- + 902На фиг. 1 схематично изображен двигатель, поперечный разрез; на фиг. 2 - то же, вариант выполнения.Двигатель внутреннего сгорания содержит неподвижный картер 1, цилиндр 2 с поршнем 3, два параллель но размещенных в картере 1 коленчатых вала 4, связанных...

Номер патента: 1113755

Опубликовано: 15.09.1984

Авторы: Барсуков, Жарков, Стороженко, Фигурнов

МПК: G01R 31/02

Метки: защиты, испытания, релейной, системы

...испытуемой системы непосредственно, а другие - через управляемые замыкающие контакты, при этом один из входов фазорегулчтора соединен с одним из выводов соответствующей вторичной обмотки трансформатора испытательного тока непосредственно, а другой - соединен с другим выводом - через управляемый замыкающий контакт, а выходы Фазорегулятора соединены с соответствующими входами испытуемой системы, введен компенсирующий трансформатор, а трансформатор испытательного тока снабжен дополнительной обмоткой, причем первичная обмотка компенсирующего трансформатора включена между трансформатором тока и датчиком тока, а вторичная обмотка указанного трансформатора соединена с дополнительной обмоткой трансформатора испытательного тока.На чертеже...

Номер патента: 1106665

Опубликовано: 07.08.1984

Авторы: Барсуков, Гурский, Казючиц, Савина

МПК: B29C 27/04

Метки: высокой, изделия, методом, сварки, термопластичного, токами, частоты

...изделия.Цель достигается тем, что в устройстве для изготовления изделия из термопластичного материала методом сварки токами высокой частоты, содержащем основание, на котором смонтированы нижний электрод, установленный на оси с возможностью поворота, верхний электрод и приспособление для съема готового изделия, приспособление для съема готового изделия выполнено в виде двух пар поворотных рычагов, каждая из которых закреплена на концах оси с двух противоположных сторон нижнего 20 25 30 35 40 45 изоляционного материала, выполненных с вертикальным пазом, в котором установлена подпружиненная относительно стоек ось поворота верхнего электрода.Предлагаемое устройство позволяет производить съем изделия полностью с нижнего электрода, а...

Номер патента: 1104517

Опубликовано: 23.07.1984

Авторы: Барсуков, Мурин

МПК: G06F 9/50

Метки: обслуживания, сообщений

...согласно дисциплине обслуживания "Последний пришел - первый обслужен". неизменяется содержимое счетчика адреса записи. Это приводит к тому,чтопоследующие сообщения записываютсяне в освободившуюся область памяти,а фиксируются, начиная с адреса,хранящегося в счетчике адреса записи,Цель изобретения - повьппение надежности устройства за счет исклю. -чения возможности записи в занятыеблоки триггеров..Поставленная цель достигается тем,что в устройство для обслуживания сообщений, содержащее элемент ИЛИ,дешифратор, два регистра сдвига,выходной регистр, блок элементов ИЛИ,шифратор, каналы, в каждом каналеэлемент ИЛИ, первый, второй блокэлементов И, блок триггеров, причемгруппа входов элемента ИЛИ соединенас группой запросных входов устройства...

Номер патента: 1014338

Опубликовано: 30.06.1984

Авторы: Барсуков, Борисов, Омельченко, Петров, Симоненко

МПК: F22B 1/18

Метки: котел-утилизатор

...монтажно-демонтажных работв котле-утилизаторе.Указанная цель достигается тем,что в котле-утилизаторе трубы ширмвыполнены 11-образными, а коллекторысмежных ширм расположены на противоположных сторонах газохода в шахматном порядке.Кроме того, коллекторы, расположенные по одну сторону Газохода, последо Звательно соединены между собой.На фиг.1 схематически изображенописываемый котел-утилизатор, общийвид," на фиг.2 - разрез А-А на фиг.1,на фиг.3 - узел 1 на фиг,240 Котел-утилизатор содержит газоход1 с поперечными перегородками 2 в ви-,де трубчатых ширм, подключенных к.коллекторам 3, Трубы ширм вьполненыБ-образными, а коллекторы 3 смежных 382ширм расположены на противоположных сторонах газохода 1 в шахматном поряд,ке, причем коллекторы 3,...

Номер патента: 1037720

Опубликовано: 30.06.1984

Авторы: Барсуков, Ляховер, Петров, Черняев

МПК: F22B 37/40

Метки: газохода, поверхность, экранная

...иразъемам, а также пониженная.надежность из-за высоких напряжений в пане.лях, вызванных малым радиусом гибавнутренней трубы входной панели,Целью изобретения является снижение тр;доемкости монтажно-демонтажныхработ экранной поверхности газоходаи повышение надежности последней путем снижения напрякений в панелях.В известной экранной поверхностиГазохода, содержащеи входную и выходную трубчатые панели, первая из которых выполнена из О -образных труб,образующих центральный проем и подклю.ченных соответственно к входному коллектору и собирающему отсеку промежуточного коллектора, а раздающий отсекпоследнего соединен через выходнуюпанель с выходным коллектором, причемвходной и промежуточные коллекторырасположены по одну сторону...

Номер патента: 1096182

Опубликовано: 07.06.1984

Авторы: Барсуков, Гусаров

МПК: B65H 33/00

Метки: листов, пакета, разработки, спрессованных

...труда, большие площади, необходимые для складывания в стопы отпрессованвого материала и металлических прокладок, а также стола разборки пакетов.Целью изобретенияявляется повышение производительности труда, сокращение используемой площади.Поставленная цель достигается тем, что согласно способу разборки пакета спрессованных листов, заключающемуся в том, что отпрессованные листы,отделяют от металлических прокладок, перед отделением отпрессованных листбв пакет устанавливают на торец, а листы отделяют путем поднятия пакета ,за торец прокладок на высоту, превышающую длину листа, при этом поднят пакет встряхивают.На фиг. 1-4 представлена схема осуществления способа.Способ осуществляется следующим образом. 96182 1Пакет, состоящий...

Номер патента: 1095163

Опубликовано: 30.05.1984

Авторы: Барсуков, Ивашков, Николаев, Портнягина, Шушков

МПК: G06F 3/04

Метки: данных, многоканальное, сбора

...установки "Установка 0"устройства. Выходы 24 счетчика 21 вре,мени для сигналов кода времени соецинены с входами приемного регистра10 первого блока 1 ввода данных. Выход 25 формирователя 20 связан свходом распределителя 12.Блок 5 временной коррекции содержит дешифратор 26 признака программы,дешифратор 27 признака информативности, коммутатор 28 периода коррекции,формирователь 29 импульса коррекции иэлемент ИЛИ 30,На фиг.1 обозначены второй выход31 блока 13, второй выход 32 формирователя 20, второй выход 33 счетчика 21, выход 34 генератора 18, выход35 формирователя 22, выход 36 элемента ИЛИ 30.Адресные шины 37 магистрали устрой- ства соединены с выходом 25 формирова" теля 20 ТСС, выходом 38 формирователя 16, выходом 39 узла 15.и...

Номер патента: 1093349

Опубликовано: 23.05.1984

Авторы: Барсуков, Цыганков, Цыганкова

МПК: A62C 37/08

Метки: включения, пожаротушения, системы

...механизм пуска с поршнем,размещенным в корпусе распылителя,выполненный в виже втулки из термоусадочного материала, обхватывающейсвободный конец поршня, в которомвыполнено отверстие, расположенноевне канала распылителя, ось которого32,параллельна оси распыпителя, и фиксирующую пружину, имеет механизмфиксации поршня, выполненный в видеподпружиненных стопоров, установленных в корпусе клапана и контактирующих с поршнем за счет впадин,выполненных на нем, причем пружинаразмещена между втулкой из термоусадочного материала и поршнем.На чертеже представлено устройство42для автоматического включения системы пожаротушения.Устройство содержит соединенный ссистемой 1 пожаротушения и заполненный огнегасящим веществом распыпи 45тель 2, имеющий...

Номер патента: 1091934

Опубликовано: 15.05.1984

Авторы: Барсуков, Цыганков, Цыганкова

МПК: A62C 37/08

Метки: включения, пожаротушения, системы

...включениясистемы пожаротушения.Поставленная цель достигаетсятем, что устройство для автоматического включения системы пожаротушения, содержащее механизм пуска с поршнем, размещенным в корпусе распылителя, механизм пуска имеет втулку изтермоусадочного материала, охватывающую свободный конец поршня и корпус распылителя, а поршень имеет отверстие, расположенное вне канала25распылителя, при этом ось отверстияпараллельна оси распылителя,Кроме того, на свободном концепоршня установлены защелки, а накорпусе распылителя - выступы.На чертеже представлено предлагаемое устройство для автоматическоговключения системы пожаротушения,Устройство содержит систему пожаротушения 1, заполненную огнега- З 5сящим веществом, распылитель 2, имеющий клапан...

Номер патента: 1090415

Опубликовано: 07.05.1984

Авторы: Баллюзек, Барсуков, Вольф, Емец, Калинина, Магомедов, Юферева

МПК: A61M 5/16

Метки: крови, переливания, фильтр

...механическую очистку крови от сгустков и иных взвешенных частиц, но не стабилизирует кровь и не способствует дезактива ции свертывающей системы крови, а также деструктирует форменные элементы крови.Цель изобретения - стабилизация крови и дезактивация при этом сверты 50 вающей системы крови, а также снижение деструкции форменных элементов крови при фильтрации. ния размеров ячеек, причем первый из слоев изготовлен из неплетеного пластмассового материала, в качестве не- плетеного полимерного материала для изготовления первого слоя использован лолипропилен, второй слой изготовлен из иглопробивного нетканого материала на основе карбоксилсодержащих поливинилспиртовых волокон в натриевой форме, третий слой - из иглолробивного нетканого...

Номер патента: 1087870

Опубликовано: 23.04.1984

Авторы: Барсуков, Ленков, Ситников, Штин

МПК: G01N 27/83

Метки: баркгаузена, индукционный, регистрации, скачков

...обмотка имеет потокосцепление со скачками намагниченности, возникающими в контролируемом слое как непосредственно под витками обмотки, так с внутренней и внешней стороны измеритель ной обмотки. Пятно контроля таким преобразователем получается больше диаметра измерительной обмотки. 2Цель изобретения - повышение разрешающей способности к дефектам малых размеров.Поставленная цель достигается тем, что виндукционном преобразователе для регистрации скачков Баркгаузена, содержащемприставной электромагнит, измерительнуюобмотку, расположенную на ферромагнитном сердечнике, установленном в электропроводящем экране, ферромагнитный сердечник выполнен в виде цилиндра переменногосечения, измерительная обмотка расположена на участке сердечника...

Номер патента: 1085809

Опубликовано: 15.04.1984

Автор: Барсуков

МПК: B25J 15/00

Метки: промышленного, робота, схват

...поди иГ 11 ики ск(1, и)кецР 151; 3,имекнцис возможность свободно псремсщаться в иаиэявляк)ие)1 иа)зх 1, 1:1 япо(1 еццм эКОРПУСС 1с 11)1", этом ис 1)смсици(:1(1(те.рциси е(лг Вл 51 етс Я и Я 1) с 1 л.с ь и О и 1.Р (. м е и( и и к) э ск 7 и 8 Р ейкР 7 и сь у стс 1 сОвлеиы я цаиРЯВ ЯЮ 1 ЦИС ВТУ (ки), сэ 1. с).:С с 0113 Н 1 С Зкорпус . На крпусе 1 устяцвлс ир:вод,Нацримср Ис 1 ЕВу)оциЛИцдЭ 10, С ВОЗМОЖНОстью поворота Вокруг оск ,. )ы 31 ,; О,ним концом закреплен на си 1Н(ест(рцк10, я другим концм ос рсдс гсомси 19шарнирно сосдицсц о:п (,к(э)1 не) моцР 1 ЛИНдря 16. В ИрОСт,)ян(пс( Х Ежду ГубКаМИ3 и 4 располя ается сорабятывясмая и: ковка 20 с облоем 21.С:хва Промьпплепног рбота ряьляс)следуюЦкм образом11 рк позиционировании сатя гп...

Номер патента: 1083096

Опубликовано: 30.03.1984

Авторы: Барсуков, Кушниренко, Цейгер

МПК: G01N 1/32

Метки: сплавов, титановых, травления, цветного, электролит, электрохимического

...сплав и их сварных соединений, содержащий плавиковую кислоту и глицерин.Электрохимическое травление проводят при комнатной температуре 1Этот электролит рекомендуют толь для травления сплавов титана с алюм нием при травлении сложнолегированн титановых сплавов, в электролите избирательно выявляется лишь 0(,-фазНаиболее близким к предлагаемому является электролит для электрохими ческого травления 2 , содержащий, мл еСерная кислота 36Плавиковая кислота170Вода 16В известном электролите происход травление границ зерен без избирате ного выявления фаз.Цель изобретения - выявление фазового состава сложнолегированных титановых сплавов, содержащих иолиб ден.Актуальность поставленной задачи определяется тем, что молибден явл ется одним из...

Номер патента: 1083032

Опубликовано: 30.03.1984

Авторы: Барсуков, Цыганков, Цыганкова

МПК: F24F 3/14

Метки: воздухоосушитель

...регулируемым элементом, имеющим кольцевой электромагнит, обмотка 6 которого размещена на цилиндрической кассете 4, а обмотка 7 - на лопаточном колесе 3, а цилиндрическая кассета 4 снабжена подшипниками 8 вращения, с помощью которых она закреплена на внешних концах лопаток 5. Кроме того, воздухоосушитель имеетэлектродвигатель 9 и, регулятор . 10 тока.Сборник 2 воды выполнен в виде желоба 11,закрытого сеткой 12, и сливной штуцер 13.Кассета 4 имеет внутреннюю и наружнуюторцовые поверхности 14 и 15, выполненныеиз сеток, при этом наружная торцовая поверхность 15 выполнена треугольной формы.Корпус 1 снабжен входным и выпускнымпатрубками 16 и 17.10 Воздухоосушитель работает следующимобразом.При вращении колеса 3 совместно скассетой 4 (с...

Номер патента: 1082998

Опубликовано: 30.03.1984

Авторы: Барсуков, Цыганков, Цыганкова

МПК: F16B 33/00, F28D 15/02

Метки: соединение

...расположенную в глухом резьбовом отверстии одной иэ соединяемыхдеталей шпильку с установленной на ней гайкой 1 .Недостатком известного соединения является невозможность использования его для отвода тепла от детали, подверженной температурным воздействиям.Цель изобретения - улучшение теп лового режима работы соединяемых конструкций путем обеспечения повышенного отвода тепла.Поставленная цель достигается тем, что в соединении деталей, со держащем расположенную в глухом резьбовом отверстии судной из соединяемых деталей шпильку с установленной на ней гайкой, шпилька выполнена в виде тепловой трубы, эона испарения которой расположена в резьбовом отверстии детали, а эона конденсации в гайке. С целью увеличения эффективности отвода тепла...

Номер патента: 1082974

Опубликовано: 30.03.1984

Авторы: Барсуков, Голощапов, Зарубин, Маляренко, Поволоцкий

МПК: F01D 25/30

Метки: камера, отбора, паровой, турбины

...щели.Известна также камера отбора паровой турбины, образованная проемоммежду корпусом последней и обоймамидиафрагм, установленными с образованием кольцевого канала, сообщающегополость камеры с проточной частью Я.Недостатком указанной камеры является наличие области возвратноготечения потока вдоль стенки кольцевого канала, что снижает эффективность безлопаточного диффузора вследствие его неустойчивой работы и возможности отрыва потока у стенки. Отсутствует возможность использования кинетической энергии потока в проточной части, попадающей в камеру отбора, а из-за резкого поворота потока на входе в кольцевой канал35 эта энергия почти полностью теряетЦель изобретения - повышение экономичности турбины.Указанная цель достигается тем, что в...

Номер патента: 1081199

Опубликовано: 23.03.1984

Авторы: Барсуков, Дытюк, Нарожный, Самакаев, Ярошенко

МПК: C10G 33/04

Метки: нефтей, подготовки, разносортных, совместной

...на/ лабораторном смесителе при числе 15 оборотов лопастной мешалки 1400 об/мин, Перемешивание смеси разносортных нефтей проводят в течение 1 О мин. Затем в смеситель вводят реагент деэмульгатор из расчета 30 г/т и 20 перемешивание продолжают еще 20 мин.Для изучения кинетики отстоя эмульсию из смесителя переливают в отстойник "Лысенко" и пробу проверяют на отстой при 25 С, Через 15, 30 и025 60 мин в отстойниках замеряют количество отделившейся воды. Для каждого случая проводили три параллельных измерения. Усредненные результаты приведены в табл. 1.30Из табл. 1 видно, что добавка 2- - оксипр( и. (лен,3-диамино-М, М - ди( уксусной(,Н -диметиленфосфоновой кислоты в количестве 180 г/т в железосодержащую обводненную нефть пе 35 ред ее...

Номер патента: 1080908

Опубликовано: 23.03.1984

Авторы: Барсуков, Кохан, Лойферман, Миронов, Наговицын

МПК: B21H 7/06

Метки: топоров

...линия содержит устройство 16 для передачи топора натранспортеры 17 с крючковыми захватами, нагревательные щелевые печи 18, закалочные масляные ванны 19,отпускные печи (соляные ванны,) 20,камеры 21 для охлаждения, устройства 22 для очистки топора, устройства 23 для полировки лезвия топора,"камеры 24 для покраски топора, суыльные камеры 25 и места 26 дляупаковки топора.(йособ изготовления топоров осуществляют следующим образом.Заготовку с определенной по формуле (1) массой нарезают из крупносортного проката на пресс-ножницах(не показаны. Сорт проката, исходяиз условия; продольной устойчивостизаготовки, подбирается таким образом, чтобы исходное отношение Н/Озаготовки не превышало 1,5. Посленагрева н кузнечном индукционномнагревателе 1...

Номер патента: 1079362

Опубликовано: 15.03.1984

Авторы: Барсуков, Бенин, Евстафьев, Ефремов, Королев, Проус

МПК: B23B 1/00

Метки: кольцевых, поверхностей, ротора, роторной, сопрягаемых, статора, ступеней, торцевых

...следующим образом.Половину корпуса 1 статора устанавливают на опоры 2, помещенные на плитном настиле 3 горизонтально" расточного станка 4 и закрепляют (устройства для закрепления не показаны). В данной операции необходимо подрезать торцы А и 5 расточек 5, в которые при сборке устанавливают диафрагмы (не показаны). Расстояния между базовыми торцами А, равные и ширины расточек 3 должны быть выполнены согласно требованиям чертежа, независимо от технологической точности оборудования и мастерства . работника, обслуживающего оборудование. Кроме того, статоры, изготав. ливаемые предприятием с определенной серийностью, должны быть взаимоменяемы; для возможности их замены после многолетней эксплуатации турбины. Обеспечение указанных...

Номер патента: 1073389

Опубликовано: 15.02.1984

Авторы: Барсуков, Ульянов

МПК: E02F 3/64

Метки: ковш, скрепера

...55параллельные стержни.На фиг. 1 изображен ковш скрепера, вид сбоку; на фиг.2 - то же,вид сверху; на фиг.З - вид А нафиг.1; на фиг,4 - разрез. Б-Б на 60фиг.2; на фиг.5 - разрез В-В нафиг.2; на фиг.б - разрез Г-Г нафиг.З.Ковш скрепера включает боковыестенки 1, переднюю 2 и заднюю 3 поперечные балки, буфер 4, днище 5, среднюю неподвижную часть б ножа и боковые подвижные части 7 ножа. Днище 5 осуществляет связь ножевой системы с боковыми стенками 1 ковша. Оно выполняется в виде сварной конструкции, состоящей иэ ряда продольных 8 и поперечных 9 швеллеров, закрытых сверху листом 10. В передней части днища, по его центру, расположены листы 11 и 12, к которым крепится средняя неподвижная часть б ножа. Козырек 13, ребро 14, лист 10 и швеллеры...

Номер патента: 1071352

Опубликовано: 07.02.1984

Авторы: Барсуков, Вьюгин, Головешко, Гутов, Измайлов, Суворов

МПК: B22D 11/055

Метки: кристаллизатор, литья, медных, слитков, сплавов

...разрыва паровойпленки на ее внешней поверхности и,тем самым, увеличения теплоотводаот гилъзы. Кроме того, свободноеорошение гильзы позволяет устанавливать ее в корпусе без специального жесткого крепления, так какв этом случае охлаждающее гильзупространство не заполнено водой и.свободная установка гильзы предотвращает преждевременный выход из строя 15 20 30 чения сливной щели на нижней торцовой поверхности корпуса имеетсяполка, на которой свободно устанавливаетея трапецекдальное .кольцо с 40 углом наклона его внутренней поверхности к горизонтальной плоскости 5-:.ЗОф, Это кольцо концентрирует потокводы со стенок корпуса и направляетего иа конусиую часть гильзы кристаллиэатора, способствует созданию:сплошной водяной завесы и более...

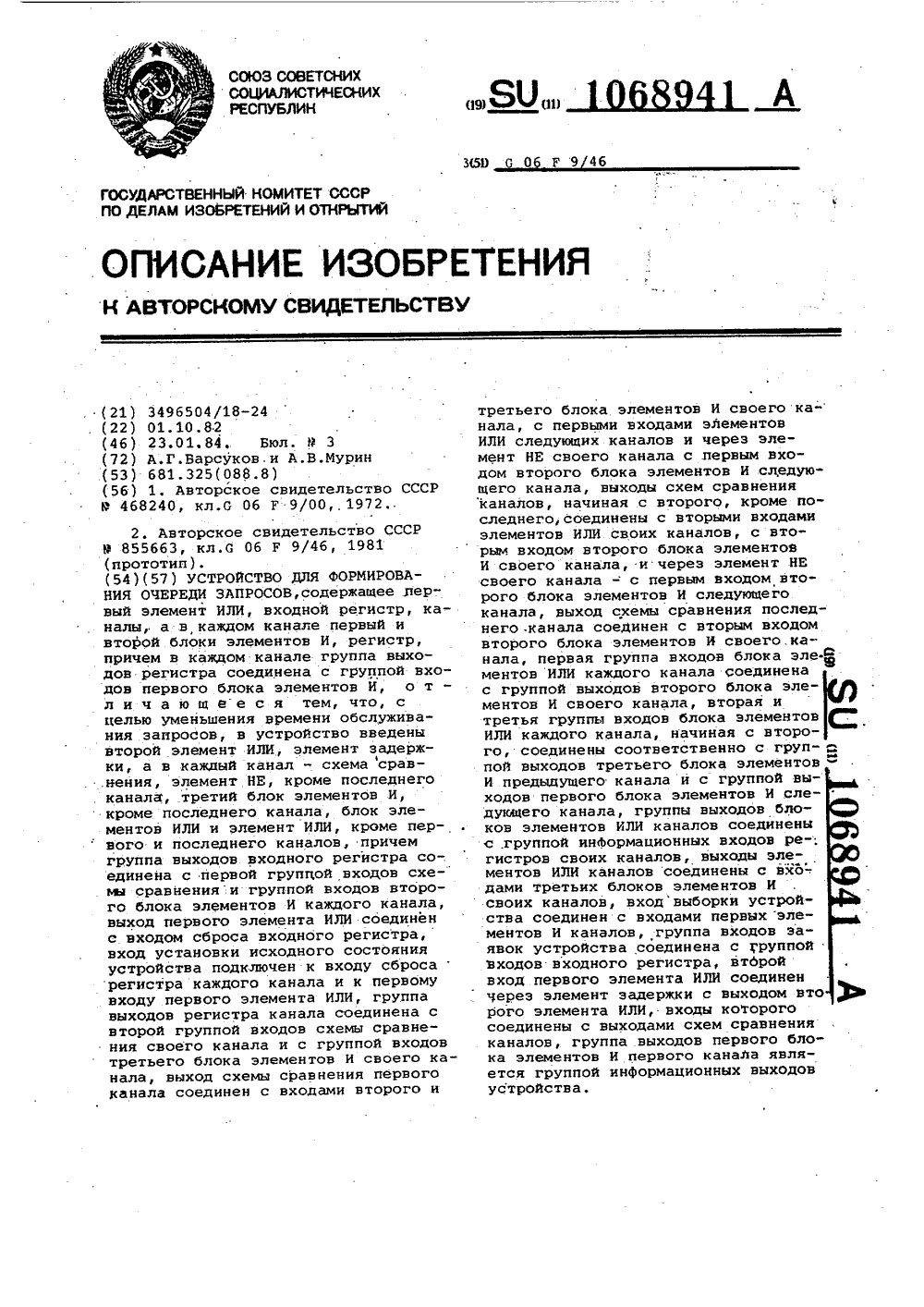

Номер патента: 1068941

Опубликовано: 23.01.1984

Авторы: Барсуков, Мурин

МПК: G06F 13/18, G06F 9/50

Метки: запросов, очереди, формирования

...установки исходного состояния устройства подключен к входу сброса регистра каждого канала и к первому входу первого элемента ИЛИ, группа выходоврегистра канала соединена с второйгруппой входов схемы сравнения своего канала и с группой входов третьего блока элементов И своего канала, выход схемы сравнения первого каналасоединен с входами второго и третьего блока элементов И своего канала,с первыми входами элементов ИЛИ следующих каналов и через элемент НЕсвоего канала с первым входом второго блока элементов И следующего канала, выходы схем сравнения каналов,начиная с второго, кроме последнего,соединены с вторыми входами элементов ИЛИ своих каналов, с вторым входом 1второго блока элементов И своего канала и через элемент НЕ своего канала...

Номер патента: 1068588

Опубликовано: 23.01.1984

Авторы: Барсуков, Дытюк, Крахмалец, Крючков, Нарожный, Самакаев, Светлов

МПК: E21B 33/138

Метки: водопритока, ограничения, скважину

...20 г/л, коагулирует с образованием эластичной массы, резиноподобной, которая в течение нескольких часов полностью затвердевает, превращаясь в камнеобраэное вещество,Предлагаемый способ реализуетсяследующим образом.Готовится 10-ный водный растворсополимера акриловой кислоты с дивинилсульфидом, затем после заполнения скважин минерализованной водой(Са"Ъ 20 г/л) в нее последовательнозакачивается буферная жидкость иАКДВС, после чего водоизолирующийматериал продавливается той же мине 10 рализованной водой в глубь пласта.Скважина вццерживается на реакциив течение 8 ч. За это время происходит полное отверждение коагулянтаАКДВС15 П р и м е р 1, В табл. 1 приведены данные лаборатОрных испытанийпо оценке времени полного отверждения коагулянта...

Номер патента: 1068520

Опубликовано: 23.01.1984

Авторы: Алексеев, Барсуков, Васильев, Гальнбек, Гнедин, Иванов, Карпов, Носан, Серебряный

МПК: C22B 7/04

Метки: обеднения, шлаков, электропечь

...на расстоянии (0,5-1,0 ) д от нижней точки стрелы прогиба подины, где 3диаметр электрода.При этом перегородка выполненаиз охлаждаемых элементов.Высота перегородки обусловленатем, что увеличение ее высоты более46 приводит к изменению электри-ческого режима печи вследствие большого перепада уровней расплава взоне заливки и выпуска. Уменьшениевысоты перегородки менее 1, 15 дприводит к частичному проскоку заливаемого шлака в зону выпуска.Расстояние от оси электрода доперегородки (1,3-1,7 )д обусловленоуровнем тепловой нагрузки, возникающим в приэлектродной зоне вследствиеконвективного движения перегретогошлака. Таккак разделительная перегородка расположена между электродами, то уменьшение расстояния менее1, 3 д ведет к повышенному...

Номер патента: 1063806

Опубликовано: 30.12.1983

Авторы: Балашова, Барсуков, Винникова, Комова, Криницкая, Кутянин, Самакаев, Ярошенко

МПК: C08G 79/02

Метки: ингибитора, минеральных, отложений, солей

...эмалированный реактор, имеющий обратный холодиль ник, устройства для перемешивания, замера температуры, рН, нагрева и охлаждения, загружают 31 кг производного 1,3-диаминопропанолаи 69 л воды, Далее при перемешивании в реактор загружают 84 кг формалина. После чего при перемешивании в реактор в течение 1 ч загружают 142 кг треххлористого фосфора, поддерживая температуру 15-300 С, По окончании загрузки температуру в реакторе под; нимают до 85 С и выдерживают в течение 2 ч. Реакционную массу нейтрализуют при охлаждении порциями 42- ного водного раствора гидроксида натрия до рН 8,0, Далее образовавшуюся реакционную массу выдерживают при -бдС в течение 2 ч. После чего водный раствор ингибитора отфильтровывают от кристаллического осадка хлорида...

Номер патента: 1062704

Опубликовано: 23.12.1983

Авторы: Барсуков, Назаров, Титков

МПК: G06F 9/50

Метки: сообщениями

...сигнальному выходу устройства и к первому входу третьего элемента ИЛИ,второй вхот 1 которого соединен сустановочным входом устройства, нулевой выход триггера подключен к первому входу второго элемента И, выходкоторого соединен с вторым сигнальн:,и выходом устройства, группа информационных выходов блока памятисоединена с группой информационныхвыходов устройства, введены второйсчетчик, ко 1 мутатор, схема сравнения,четвертый и пятый элементы ИЛИ, причем первый вход четвертого элементаИЛИ подключен к управляющему входузаписи блока памяти и к выходу первого элемента ИЛИ, второй вход четвертого элемента ИЛИ подключен кпервому входу пятого элемента ИЛИ ик входу сбратной выборки устройства, выход четвертого элемента ИЛИсоединен с первым...

Номер патента: 1062561

Опубликовано: 23.12.1983

Авторы: Барсуков, Колыченкова, Немогай

МПК: G01N 3/56

Метки: испытания, конвейеров, подшипников, роликов, стенд

...5, кинематически связан сприводом 6 и соединен с опорой 4посредством шарико-винтовой пары,состоящей,иэ винтовой канавки 7,выполненной на валу 2, и шарика 8установленного;в опоре 4 и взаимодействующего" с канавкой 7,Барабан 3 своей наружной поверхностью взаимодействует с полым роликом 9, в полости которого устанавливаются испытуемые подшипники 10. С последними взаимодействует вал 11, который установлен н них с зазором С, Один конец вала 11 размещен в сферическом шарнире 12. Стенд снабжен также приводом вращения вала 11, состоящим иэ установленного на оси 13 с помощью подшипников 14 корпуса 15, кинематически связанного с валом 2 с помощью, например, ременной передачи 16, В корпусе 15 установлена эксцентриситетная втулка 17, выполненная в...
