Барсуков

Номер патента: 1355737

Опубликовано: 30.11.1987

Авторы: Барсуков, Бухвалов, Муравьев

МПК: F02D 41/00, F02M 69/00

Метки: бензиновых, внутреннего, двигателей, непрерывной, подачи, преимущественно, сгорания, топлива

...с весовыми соотношениями разрядов чисел, представленных в двоичной системе счисления, принятой в ЭВМ,Площади сечений топливолодающихэлементов 3 размещены на впускномпатрубке 6 в порядке их уменьшенияпо ходу воздушного потока.Система работает следующим образомКомандный. блок 1 управления анаЭ40лизируя нагрузку, число оборотов двигателя и параметры внешней среды, определяет подачу топлива, обеспечивающую наивыгоднейший состав смеси,выбирая комбинацию включенных элек 45тромагнитных клапанов 2 топливоподающих элементов 3, Топливные клапаны4 включенных электромагнитных клапа- .нов 2 открывают путь топливу из напорной магистрали 5 к соответствующим дозирующим отверстиям 7 в стенке 8 впускного патрубка 6. При этомтопливо, вытекающее...

Номер патента: 1349817

Опубликовано: 07.11.1987

Авторы: Агапов, Барсуков, Булаткин

МПК: B21B 43/00

Метки: монтажный, стенд

...положения зубчатых реек (с шагом, равнымрасстоянию между кронштейнами, укрепленными на раме секции холодильника).Опорные стойки установлены в однойгоризонтальной плоскости. Балка 5смонтирована выше их на величину высоты зубчатой рейки. На опорных стойках смонтированы зажимы 7 - держатели вертикального положения зубчатыхреек подвижной секции, С наружнойстороны крайних направляющих смонтированы горизонтальные регулируемыепо высоте опоры 8, на которые устанавливаются тележки, прикрепленные крамам подвижных секций холодильника,Горизонтальные регулируемые опорыобеспечивают установку центров отверстий в кронштейнах рам строго на рабочей высоте секций холодильника.Работа на стенде проходит следующим образом.Подвижную секцию холодильника...

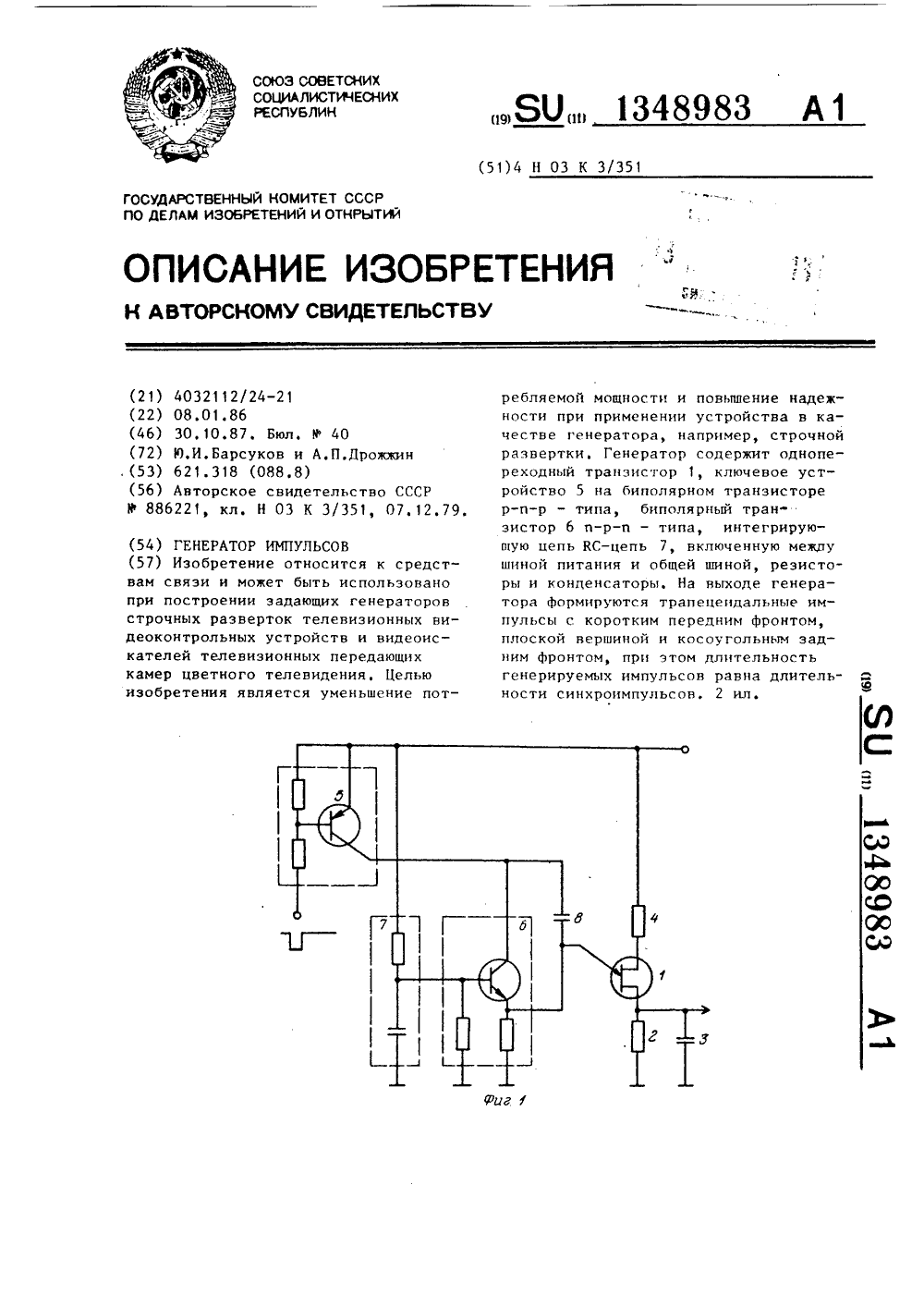

Номер патента: 1348983

Опубликовано: 30.10.1987

Авторы: Барсуков, Дрожжин

МПК: H03K 3/351

Метки: генератор, импульсов

...близкий к нулевому потенциал,вследствие того, что напряжение навыходе ццгегрирующей КС-цепи 7 имеетзначение меньше величины напряжениявк:цочеция одцопереходного транзистора 1,При подаче сицхроимпульсов положительной полярцости (фиг.2 а) на выходе ключевого устройства 5 появляются усилеццгпе инвертированные сицхроимпульсы (фиг,2 б), передним фронтомкоторых (Фиг.2 н), Формируемым наконденсаторе 8, производится нключецие однопереходцого транзистора 1,Конденсатор 3 быстро заряжается поцепи; ключевое устройство 5, цепьиэ параллельно включенных конденсатора 8 и проводящего ток переходаколлектор - эмиттер транзистора 6,переход эмиттер - первая база транзистора 1. В это время Формируетсякороткий передний фронт выходныхимпульсов (фиг,2...

Номер патента: 1347047

Опубликовано: 23.10.1987

Авторы: Барсуков, Биль, Бохан, Малыш

МПК: G01R 31/08

Метки: кабельных, линий, локализации, неисправности, соединителях

...устройства.Устройство содержит генератор 1высокочастотных (ВЧ)(синусоидальных)сигналов, индикатор 2, резистор 3,первый 4 и второй 5 конденсаторы ииндуктивность 6. Индикатор 2 состоитиз двух встречно включенных светоди-одов 7 и 8.Вывод генератора 1 ВЧ сигналовсоединенс общей шиной, а выход - через резистор 3 с первым выводом первого конденсатора 4 и первым входоминдикатора 2, второй вывод первогоконденсатора 4 соединен через индуктивность 6 с вторым входом индикатора 2 и через второй конденсатор 5 -с клеммой для подключения к объектуконтроля, третий выход индикатора 2соединен с общей шиной.Устройство работает следующим образом,При включении питания стабильныйВЧ генератор 1 вырабатывает сигналы,поступающие через резистор 3...

Номер патента: 1343375

Опубликовано: 07.10.1987

Авторы: Барсуков, Кажакин, Карманов, Корячко, Постельников, Сущев

МПК: G01V 3/06

Метки: приемников, синхронизации, электроразведочных

...интегратора 2поступает на вход пороговых устройств4 и 5,Выходные логические сигналы 22 и24 пороговых устройств 4 и 5 форми-руются по следующим законам:с Цпчесли С 1 - ЦРп= 0 если ц - ц+ с 021/ г.А эп ( +То 35 где ТТ - интервал интегрирования,равный периоду стационарной гармонической помехи;Т - постоянная времени интегратора,начальная фаза стацио 0нарной гармонической помехи;А - амплитуда стационарнойгармонической помехи.Поэтому Р-триггеры 10 и 11 в конце интервала интегрирования (моментывремени) будут установлены в "0",что говорит об отсутствии зондирую-.щего импульса тока в питающей линии,11 ри воздействии на исследуемуюсреду зондирующим импульсом (моментвремени Т) тока с помощью питающейЛинии на входе устройства присутствует полезный...

Номер патента: 1337612

Опубликовано: 15.09.1987

Авторы: Барсуков, Сазанов, Филиппов, Цыганков

МПК: F24F 3/14

Метки: воздухоосушитель

...элемента 2, расположенную поп нижним рабочим элементом 3 и вентилятор 6, установленный в воздушной магистрали 4 для подачи воздуха через рабочий элемент 3. Влагопоглощающие элементы 2 и 3 выполцены из материала, жесткого в сухоми эластичного во влажном состоянии,например поливинилформаля, и снабжены сверху сплошной пленкой, а снизу пленкой 8 с отверстием 9, вентилятор 6 установлен в воздушной магистрали 4 до рабочего элемента, а воздушная магистраль сообщена с полостью 10 корпуса 1 над верхним элементом 2 и с емкостью 5 для отработанного рабочего элемента 3 посредством трубопроводов 11, подсоединенных к ней, соответственно, после и довентилятора 6. Воздухоосушитель работает следующим образом.При насыщении рабочего элемента 340 влагой,...

Номер патента: 1336018

Опубликовано: 07.09.1987

Авторы: Барсуков, Демьяшкин, Любкин, Тишин

МПК: G06F 11/16, G06F 13/00

Метки: абонента, внешнего, сопряжения, эвм

...заполнения всех слоев, т.е. до момента, когда переменная М будет равна п.В этом случае вырабатывается сигнал РСОО=1, затем РСОО=0 (блоки Е 1, Г 1, фиг, 3). По этому сигналу, поступающе му из ЭВМ 8 через блок 7 в блок 2 равления, формируется строб записи в регистр 13 блока 3, который приходит на первый управляющий вход этого блока.Вся информация о входах-выходах проверяемого блока 6 из блока 1 памяти запи сывается в регистр 13 блока 3. На управляющие входы коммутатора 5 подается высокий уровень напряжения, если выходы элементов 14 соединены с входами проверяемого блока 6, а на управляющие входы коммутатора 5 подается низкий уровень напря жения и выходы элементов 14 устанавливаются в третье состояние.После этого переменной М...

Номер патента: 525284

Опубликовано: 07.09.1987

Авторы: Барсуков, Васильев, Соловьев, Хорошун

МПК: B64C 1/14

Метки: аппарата, дверь, летательного

...лежатна одной прямой,На фиг.1 изображена описываемаядверь, вид изнутри летательного аппарата; на фиг.2 - то же, продольныйразрез; на фиг.3 - то же, в закрытомположении; на фиг.4 - то же, в промежуточном положении; на фиг.5 - тоже, в открытом положении.Дверь состоит из каркаса 1, верхней 2 и нижней 3 створок и размещенав окантовке 4 дверного проема, снабженного кронштейном 5 и двумя гнездами б.На каркасе установлены внутренняя7 и внешняя 8 рукоятки, два кронштейна 9, серповидная петля 10, двуплечий рычаг 11 с серьгой 12 и дваштыря 13. Серповидная петля 10 шарнирно соединена с кронштейнами 5 и 9, а такжес серьгой 12.Рукоятка 7 соединена с двуплечим,)рычагом 11 посредством тяги 14, асо створками 2 и 3 - посредством системы качалок и тяг...

Номер патента: 1334079

Опубликовано: 30.08.1987

Авторы: Барсуков, Гуревич, Ерина, Желябин, Осипов

МПК: G01N 33/48

Метки: болезни, гемолитической, диагностики, новорожденных

...сывороткой против иммуноглобулинов кролика (контроль неспецифического связывания комплементом люминесцирующих антисывороток), а препарат 5 обработан меченой антикомплементарной сывороткой. Все препараты просмотрены под люминесцентным микроскопом. Выявлено специфическое свечение антикомплементарной сыворотки в препарате 5 и более слабое ее свечение в препарате 2 (за счет эндогенного комплемента). В других контрольных препаратах свечения нет. На этом основании была диагностирована ГБН.П р и м е р 2, У новорожденного С., родившегося 20,02,84, группа крови А (11), резус "+", У матери группа крови О (1), резус "+". Роды преждевременные на сроке 32-34 недели. На вторые сутки появилась желтуха. Была заподозрена ГБН. Однако на...

Номер патента: 1328566

Опубликовано: 07.08.1987

Авторы: Барсуков, Бородин, Возненко, Высотин, Давыдов, Кирьязов, Шуклин

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...колебательная система, состоящая из коллектора 2 и трубопровода, 3 является резонатором Гельмгольца, собственная частота колебаний столба воздуха в котором определяется по известной зависимости а=с(1)со=с-чскорость звука в воздухе, м/с; круговая частота собственных колебаний, с ;площадь поперечного сечения трубопровода, м-;объем коллектора, м.,общая длина резонансного трубопровода. длина волны в системе цри расчетных оборотах коленчатого вала, м; длина ветви коллектора 2 до наиболее удаленного цилиндра, м;1,65 - 1,85 - коэффициент учета подключения объемов цилиндров к коллектору. скорость звука в воздухе цри То=.=273 К, м/с; абсолютная температура наддувоцного воздуха, К; 5 10 15 20 25 с - скорость звука в воздухе при температуре...

Номер патента: 1327977

Опубликовано: 07.08.1987

Авторы: Аврамов, Барсуков, Бусонец, Кошманов, Мисник, Никуличев

МПК: B03D 1/14

Метки: подготовки, пульпы, флотации

...6, выделяясь в диспергированном виде в пульпу. кости в промежутке между Э б. Возникающая ударная волна вызывает диспергирование фаз пульпы, способствуя их межфазному перемешиванию. 1 з.п.ф-лы, 1 ил. Между парой токоподводов 4 прикладывается высокоэлектрическое напряжение, приводящее к электрическому пробою разряду) в жидкости в промежутке между электродами 6. При этом возникает ударная волна, вызывающая диспергирование твердой, газообразнойи гетерожидкостной фаз пульпы, а также способствует их межфазному перемешиванию,В момент пробоя электрический токв соленоидах 7 достигает максимального значения, что приводит к возникновению сжимающих напряжений в соленоидах за счет пондеромоторного взаимодействия между магнитными полями...

Номер патента: 1323675

Опубликовано: 15.07.1987

Авторы: Барсуков, Гордыч

МПК: E02F 9/22

Метки: гидропривод, землеройной, органа, рабочего

...4 через трубопровод 10. Обратный клапан 21 закрыт, и происходит наполнение поршневой 6 либо штоковой 7 полостей гидроцилиндра 2 по трубопроводам 8 и 9. Рабочий орган устанавливается в требуемое положение, после чего гидрораспределитель 4 запирается. Жидкость от насоса 1 через предохранительный клапан 3 сливается в бак, Полость 19 гидроклапана 5 разобщена с линией слива и является замкнутой. Давление над запорно-регулирующим элементом 15 равно давлению под ним. Запорно-регулирующий также сообщаются и жидкость из полости 6 поступает на слив. Шток гидроцилиндра 2 перемещается вверх, и рабочее оборудование выводится из контакта с препятствием. 1 ил. 2элемент закрыт. Землеройная машина работает обычным образом.При встрече...

Номер патента: 1321672

Опубликовано: 07.07.1987

Авторы: Барсуков, Сазанов, Филиппов, Цыганков

МПК: B66F 7/22

Метки: переворачивания, средств, транспортных

...12 болыпего диаметра,охватываемого по периметру продольными эластичными нысокопрочными полимерными гибкими шлангами 13 меньшего диаметра. Полости пневмодомкратов 409-11 сообщены посредством запорныхустройств 14-16 с полостью ложемента1, а между переворачиваемым транспортным средством 5 и соединительными тягами 8 установлены прокладки 17. 45Устройство работает следующим образом.Под опрокинутым транспортным средством 5 укладывают левый конец ложемента 1 с двумя сложенными пненмодомкратами 9 и 10 (при необходимостиделают подкоп под транспортным средством) и с помощью тяг 8 скрепляютс правым концом ложемента 1 охватывая последним 1 опрокинутое транспортное средство 5 с трех стонон.После открытия запорного устройства3 в ложемент 1 подают...

Номер патента: 1318287

Опубликовано: 23.06.1987

Авторы: Барсуков, Головков, Казаков, Леонтьев

МПК: B02C 13/02

Метки: дробилки, молотковой, ротор

...следующим образом.В исходном (нерабочем) состояниимолотки 4 под действием сил притяжения магнитов 5 удерживаются в положении Б, При этом цилиндр тяжести молотка находится на расстоянии Ь отоси вращения ротора.В данном случае маховой момент молотка относительно Оси вращения минимален,В процессе пуска дробилки роторначинает вращаться, На молоток 4 действуют центробежная сила Р, направленная в сторону от оси вращения,и сила притяжения магнита Г, налравленная к оси вращения ротора, котораяудерживает молоток н положении Б, вэтом случае Р с Р , тем самым сохраняя минимальньймаховой моментмолотка,По мере разгона ротора сила РЦвозрастает и, когда Р ),Р , молоткиотрываются я От магнитов и занимаютпдложение В, при этом расстояние Отцентра...

Номер патента: 1104703

Опубликовано: 07.06.1987

Авторы: Барсуков, Крютченко, Пометов, Степанцов, Тишлер, Яров

МПК: A61B 5/02

Метки: манжета, пережимная

...неэластичных элемента расположены коротким основанием вверх, 40а крайние неэластичные элементы -коротким основанием вниз.Кроме того, неэластичные элементыманжеты снабжены прокладкой из жесткого материала.45,Манжета состоит из трех эластичных 5 Оэлементов прямоугольной формы, переднего 1, среднего 2 и заднего 3,неэластичных элементов трапециевидной формы, двух крайних 4 и 5 и двухвнутренних 6 и 7, а также ремня 8и пряжки 9.Для более надежной фиксации манжеты на бедрах в верхней части элеменОЗ 2та 7 предусмотрена пряжка 10 для фиксации манжеты к поясу 11 с помощьюремня-подтяга 12,Эластичные элементы 1, 2 и 3 изготовлены из трикотажного полотна,сохраняющего свои эластичные свойствапри многократном растяжении, имеющиехорошую...

Номер патента: 1315339

Опубликовано: 07.06.1987

Авторы: Барсуков, Емельянчиков, Игнатович, Климашевич, Кравченко

МПК: B29C 47/32

Метки: полимерных

...их повернутьнавстречу друг другу. При их вращении от электродвигателя 9 через клиноременную передачу 8 связанные кинематически шестернями 6 и 7 валкии 5 подают расплав 18 в проФилирую 39 2щий канал 3 за счет сил поверхностного сцепления, тем самым разгружаютработу червячного пресса 1 и выравнивают скорость течения расплава полимера по периметру проФилирующего канаю;а 3,Угловая скорость валков 4 и 5, аследовательно, и их окружная линейная скорость выбираются в зависимости от показаний датчиков, установленных за или в переходной зоне экструзионной головки 2 (не показаны),должны быть равными или большей, чемлинейная скорость выхода полимерного издел.тя 19 из экструзионной головки 2. В случае равенства линейных скоростей валки 4 и 5...

Номер патента: 1315044

Опубликовано: 07.06.1987

Авторы: Барсуков, Выдрин, Дубинский, Калинин, Федосиенко

МПК: B21B 13/02, B21B 37/62

Метки: клеть, прокатного, рабочая, стана

...11 выполненыпазы 13, в которых расположены выступы 14 корпуса гидроцилиндра 7, приэтом корпус гидроцилиндра 7 жесткозакреплен на боковинах 11, а плунжер8 упирается в среднюю часть 12 балки6. Подушки 5 нижнего валка опираютсяна концы балки 6, а балка 6 среднейчастью опирается на нижние нажимныемеханизмы 9 клети, Клеть снабженавычислительным блоком 15 и электрогидравлическим преобразователем(ЭГП) 16. Рабочие полости гидроцилиндров 7 соединены с насосно-аккумуляторной станцией 17. Вход вычислительного блока 15 соединен с индикатором 18 давления в рабочей полостигидроцилиндров 7, с датчиком давления прокатки (Р ) и задатчиком величины межвалкового зазора (Ь ) (непоказаны). Выход вычислительного блока 15 соединен с ЭГП 16.Рабочая клеть...

Номер патента: 1308498

Опубликовано: 07.05.1987

Авторы: Барсуков, Щедрин

МПК: B28B 15/00

Метки: групп, кантования, кирпичей, накопления

...является повыше ние надежности работы.На фиг. 1 изображено устройство, для накопления и кантования групп кирпичей; на фиг, 2 - то же, после кантования группы кирпичей; на фиг.3 то же, вид сверху.Устройство для накопления и кантования групп кирпичей содержит неподвижную раму 1, подвижную каретку 2, перемещающуюся посредством катков 3 по направляющим 4 рамы 1. К подвижной 1каретке на осях 5 жестко закреплены рычаги 6 с Г-образными ложементами 7. Рычаги 6 шарнирно соединены между собой общей траверсой 8,. На одной иэ осей 5 рычагов 6 установлен двуплечий рычаг 9 механизма поворота рычагов, одно плечо которого соединено со штоком 10 пневмоцилиндра 11, закрепленного посредством кронштейна. 12 к подвижной каретке 2 механизма поворота...

Номер патента: 1305159

Опубликовано: 23.04.1987

Авторы: Барсуков, Дытюк, Дятлова, Клейменов

МПК: C08G 65/26, C10G 33/04

Метки: 3-диаминопропанол-2, нефти, обезвоживания, обессоливания, полиоксиэтилен-полиоксипропилен, тетра-(2-оксипропил

...Х: С 60,63; Н 10, 10; Я 0,47.Найдено, Х: С 60,47 Н 10,24; Я 0,44.П р и м е р 9. К 9 г 1,3-диаминопропанолаи 50 мл метанола прикалывают 23,2 г окиси пропилена согласно примеру 1. Смесь перемешивают 2 ч, затем к ней прибавляют 123 г окиси этилена, 23 г 20 Х-ного метанольного раствора едкого натра и продолжают перемешивание 4 ч. Далее к реакционной смеси прикапывают 578 г окиси пропилена, 83 г 20 Х-ного метанольного раствора едкого натра и окончательно выдерживают при перемешивании в течение 8 ч при температуре, не превышающей 25 С. После очистки и выделения конечного продукта в условиях, идентичных примеру 1, получают 542 г целевого продукта, что составляет 74 Х от теории. Данные элементного анализа подтверждают состав полученного...

Номер патента: 1303272

Опубликовано: 15.04.1987

Авторы: Барсуков, Гудзон

МПК: B23B 23/00

Метки: бабка, задняя, металлорежущего, станка

...выключателя 9 с кулачком 13 дает команду на выключение двигателя 12 и остановку каретки 8 и одновременно на включение механизма 2 23 перемещения пинолн 2, Ииноль 2 вместе со штоком 6 перемещается влево (фиг.3). Центра 4 и 5 входят в центровые отверстия эталонной детали и зажимают ее. Этот момент контролируется срабатыванием реле 15 давления,Затем включают двигатель 12 на реверс и каретку 8 вдоль штока б перемещают вправо до взаимодействия кулачка 7 с конечным выключателем 10, После этого двигатель 12 отключают (фиг.4). На этом настройка устройства для определения положения пиноли завершена. Пиноль 2 отводят в исходное положение (фиг.1). после чего производят обработку всей партии заготовок. При этом взаимодействие кулачка 7 с конечным...

Номер патента: 1302297

Опубликовано: 07.04.1987

Авторы: Барсуков, Варванец, Долятовский, Проселков

МПК: A61B 5/16, G06F 19/00

Метки: исследований, проведения, психологических

...носителя информации (например, бумажной ленты). 97 4Включают устройство, Устанавливают в исходное состояние (нулевое) счетчики 5 и 12 и блок 10. При этом дешифратором 7 и блоком 8 под определенным, например, нулевым потенциалом устанавливается одна из площадок пульта 1, которая должна быть найдена испытуемым. Остальные площадки находятся под другим, высоким, потенциалом.Блок 9 с помощью дешифраторов 6, 11 и 13 отображает нулевое состояние счетчиков 5 и 12 и нулевой отсчет времени и продолжительность исследования по сигналам от блока 10.Экспериментатор объявляет испытуемому условия и методику исследова-. ния и во время подачи испытуемому сигнала с начала эксперимента, напри-. мер голосом или путем включения любого вида сигнала...

Номер патента: 1295418

Опубликовано: 07.03.1987

Авторы: Барсуков, Левин

МПК: G05B 23/02, G06F 17/00, G07C 3/12 ...

Метки: графика, операций

...команд соответствующим регистрам26 - 29 сдвига,Эти команды с каждого из разрядовсоответствующего регистра 26 - 28сдвига поступают по выходам а, Ь навходы "Считывание" регистров 23, - 23и сумматоров 24 - 24 блока 4 контроля значений операций, в результатечего считываемые значения с выходаП блока 4 поступают на вход арифметического блока 31 блока 12 анализавыполнения графика операций, С выходовкаждого из регистров 26, 28.45и 29 сдвига сигнал поступает на управляющий вход задатчика 30, выдающего команду последнему на считываниечисла ш в арифметический блок 31.50 С выходов р регистров 27, 28 и 29 сигнал подается на управляющий считыванием информации вход р счетчика 8 для занесения числа 3 в арифметический блок 31.Шифратор 32 служит для...

Номер патента: 1293339

Опубликовано: 28.02.1987

Авторы: Аксанов, Арсенов, Барсуков, Грицко, Жеваго, Клейман, Козленков, Михалицын, Онещук, Петров, Томашевский

МПК: E21C 41/04

Метки: восстанию, крутого, мощного, отработки, пласта, слоевой, столбами, угольного

...несколько плит-звеньев (4-6) 17 на шаг закладки, соепиняют их с плитами-звеньями на почве пласта, используя при этом гидроподъемники 18 для скпадирования плит 18 на закладке у почвы слоя. Перед складированием плит 17 ограждающий слой 9 в виде рулонов 19 стеклопластика разматывают и настилают на закладке с помощью гидроподъемников 18. При движении комплекса 7 одновременно на крючьях 16 накапливаются плиты на шаг закладки, а магазинированное у почвы гибкое перекрытие 8 в виде рулоного стеклопластика 9 и плит 10 с помощью гидроподъемников 18 укладывается на почву отрабатываемого слоя, Одновременно в выработанное пространство по трубопроводу 20 подается гидрозакладка, Отработав столб во втором слое поц защитой слоя стеклопластика 9...

Номер патента: 1288713

Опубликовано: 07.02.1987

Авторы: Абеляшев, Барсуков, Бурков, Грибович, Еналеев, Зимин, Кузнецов, Кулаков, Новокрещин, Черданцев

МПК: G06N 1/00

Метки: загрузки, моделирования, оборудования

...третий вход ресурс времени длявторого передела и по его исчерпаниивыдает сигнал остановки на все блоки 7. Индикатор 62 при этом отображает фактически отработанное время,Блоки 6. моделирования склада вто:арого передела функционируют аналогично блоку 6,1 моделирования склада первого передела, Они пропускают на свой выход сигналы генератора 8 импульсов, поступающие на третий вход, при условии, что в реверсивном счетчике 32 имеется положительное число. В ходе функционирования устройства каждый блок 6 моделирования склада второго передела обеспечивает сырьем ряд бло" ков 1.0 моделирования выпуска товарной продукции последовательно. Переключение на каждый следующий блок 10 происходит с помощью блока 11 пере- наладки после остановки...

Номер патента: 1287079

Опубликовано: 30.01.1987

Авторы: Барсуков, Висковский

МПК: G01V 3/06

Метки: вариаций, горного, кажущегося, массива, регистрации, сопротивления, удельного, электрического

...каждая из которыхформируется переключениями полярности тока с заданным периодом переключения л(и - номер последовательоности) . Последовательности токовыхимпульсов различаются периодами переключения д, которые выбирают мень- шими, чем время переходного процессаот одиночного импульса Т. Период переключения йв каждой последовательности токовых импульсов и находят. по формуле 10Т (и)1 Ч = 0,20,5 мм/с. Для каждой последовательности измеряют амплитуду процесса становления на времени Ь . С учетом чувствительности аппаратуры, величи.ны амплитуды токового импульса и Составитель В.Попадько Редактор И.Сегляник Техред Л.Сердюкова Корректор С,ШекмарЗаказ 7712/48 Тираж 730 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений .и...

Номер патента: 1286592

Опубликовано: 30.01.1987

Авторы: Барсуков, Бихман, Дятлова, Комова, Кутянин, Щербаева

МПК: C07C 229/22

Метки: минеральных, отложений, солей, удалителя

...80:20; 45 70:30 и 60."40,П р и м е р 5. В эмалированный реактор, снабженный обратным холодильником, устройством для неремешивания, замера температуры, РН, наг рева и охлаждения, загружают 100 кго продукта конденсации при 20 С эпихлоргидрина и водного аммиака в молярном соотношении 1: 15, содержащего 12 кг полимерного производного 1,3-диаминопропанола,8 кг аммиака, 10 кг хлорида натрия.Далее при перемешивании в реактор загружают 100 кг смеси, содержащей П р и м е р 9.В эмалированный реактор, снабженный обратным холодильником, устройство для перемешивания, замера температуры, РН, нагрева и охлаждения, загружают 100 кго продукта конденсации при 5 С эпихлоргидрина и водного аммиака в молярном соотношении 1:5, содержащего 4 кг полимерного...

Номер патента: 1285172

Опубликовано: 23.01.1987

Автор: Барсуков

МПК: F02B 19/08

Метки: барсукова, форкамера

...1 и 2 из теплоизоляционного материала, штифтовую форсунку 3 с соплом, тангенциальный канал 4, сообщенный с камерой сгорания двигателя внутреннего сгорания (не показаны), вихреобразующие сегменты 5, образованные при сопряжении цилиндрической поверхности с конусной поверхностью, образующей конусный объем 6, причем вершина конуса совмещена с соплом форсунки 3, а ось симметрии конуса совмещена с осью симметрии форсунки 3.Устройство работает следующим образом. На такте сжатия воздушный заряд из камеры сгорания двигателя перетекает через тангенциальный канал 4 в форкамеру и закручивается по вихреобразующим сегментам 5. При впрыске топлива в форкамеру часть его уносится вихрем, а часть попадает в объем, образованный конусной поверхностью....

Номер патента: 1282130

Опубликовано: 07.01.1987

Авторы: Барсуков, Левин, Смирнов

МПК: G06F 9/50

Метки: многоканальное, переменного, приоритета

...входы счетчиков 26, в последних осу ществляется вычитание их содержимого. В момент равенства нулю содержимого одного из счетчиков 26 на всех его выходах присутствуют нулевые сигналы и, следовательно, на выходе соот ветствующего элемента ИЛИ-НЕ 19единичный сигнал, который запускает формирователь 20. Импульс с выхода Формирователя 20 через элемент ИЛИ".1 подается на суммирующий вход счетчика 22 приоритетов, куда занбсится единица. Тем самым Фиксируется момент равенства нулю содержимого одного из счетчиков 26 (содержащего наименьшее число запросов соответствующего абонента) и ему присваивается приоритет под номером один (в данном случае приоритеты с большими номерами считаются более высокими). Одновременно импульс,С:1 выхода...

Номер патента: 1281700

Опубликовано: 07.01.1987

Авторы: Аверин, Барсуков, Дерюгин, Дерявченко, Десятун, Меликов, Мищенко, Новокрещенов

МПК: F02B 75/32

Метки: внутреннего, двигатель, сгорания

...сгорания, содержащем картер с установленным на нем цилиндром с системой газораспределения, поршень, соединенный штоком с кулисой, снабженной направляющими, два коленчатых вала с добавочными противовесами, размещенных в картере параллельно один другому и кинематически связанных между собой для синхронного вращения в противоположные стороны, два ползуна, установленных на кривошипных шейках валов и перемещающихся по направляющим кулисы в плоскости вращения валов, кулиса выполнена в виде цилиндрического стержня, а ползуны снабжены цилиндрическими отверстиями, в которых размещен стержень.Кроме того, кулиса может быть выполнена полой. На фиг. 1 представлен двигатель внутреннего сгорания с одним цилиндром, поперечный разрез; на фиг. 2...

Номер патента: 1279799

Опубликовано: 30.12.1986

Авторы: Барсуков, Сергеев

МПК: B24B 31/108

Метки: абразивной, отделочная

...рых выполнена многогранной например, шестигранной), соединенных , большими основаниями, причем на поверхности крышки емкости, присоединенной к дну нижней чаши выполнены 20 ступени, в вертикальных уступах которых расположены сопловые отверстия в Форме сопл Лаваля, направлен" ные в рабочую полость камеры.На Фиг. 1 показана установка, об щий вид; на Фиг . 2 - то же,вид сверху. Установка выполнена в виде рабочей камеры, состоящей иэ двух чаш 1и 2, соединенных большими основаниями, причем нижняя чаша 1 выполненамногогранной, а в ее донной частиустановлена крышка 3 с пневмоприводом, на наружной поверхности которой выполнены трамплинообраэной формы ступени 4, в вертикальных уступах которых расположены сопла 5,выполненные по форме сопла...
