Довгард

Номер патента: 1782855

Опубликовано: 23.12.1992

Автор: Довгард

МПК: B62M 1/00

Метки: велосипед, довгард

...на фиг.5-7 - механизм приводного устройства заднего ведущего колеса; на фиг.8 - вид сзади С - С на вилку Седла.Велосипед состоит из задней вилки 1, передней вилки 2. На задней вилке 1 помещена ось ведущего заднего колеса 3. Кроме того, на той же оси вилки 1 помещен бара бан приводного устройства 4. Вилки между собой соединены через посредство промежуточного элемента 5 с шарнирами 6 и 7 по его концам, Оси шарниров 6 и 7 взаимно перпендикулярны, В варианте, представленном на фиг,1, 2, ось шарнира 6 параллельна оси переднего колеса, ось шарнира 7 перпендикулярна к оси заднего колеса. В варианте, представленном на фиг.З, 4, ось шарнира 6 параллельна оси заднего колеса, а ось шарнира 7 перпендикулярна к оси переднего колеса, Указанное...

Номер патента: 1597436

Опубликовано: 07.10.1990

Авторы: Довгард, Любаров

МПК: E04H 7/02

Метки: резервуаров, стальных, стенки, усиления, цилиндрических

...13, соединенными перпендикулярно с рычагами 11 и 12.Рычаги1 и 12 дополнительно снабжены 40упорами 14 ц 15, установленными параллельно рукояткам 13. Упоры 14 и 15 закреплены ца рычагах 11 и 12 ца расстоянии отшарнира, обеспечиваюгцем отгиб концевыхучастков секций 3 ца расстояние, необходимое для того, чтобы смежные П-образныекорпуса 5 и 6 вошли в защемлецие с реб.рами 7 и 8,Возведение бака-аккумулятора с бандажными секциями осуществляют следующим образом. 5011 ервоначальцо выставляют первый ярусэлементов стоек 2, заводят между стойками 2 ц баком 1 криволинейные секциибандажей 3, устанавливая и закрепляя вспециальных полках стоек 2. Привариваютпервый ярус стоек 2 к выступающему месту 55 в днище бака 1. Криволинейные секции 3...

Номер патента: 1574774

Опубликовано: 30.06.1990

Авторы: Довгард, Любаров

МПК: E04H 7/04

Метки: вертикального, резервуара, рулонированием, цилиндрического

...полотнища занимают горизонтальное положение без пригруза, так как находятся в предварительно напряженном состоянии (являются преднапряженной конструкцией) .Затем сворачивают в рулон оба полотница с торца верхней кромки цилиндрической оболочки с образующей вдоль продольной оси бандажного пояса, временно фиксируя оба полотнища в рулоне. Начинают сворачивать с торца верхней кромки с целью сохранения кромки полотнища соединяемой с днищем.После этого доставляют рулон на строительную площадку. Потом разворачивают рулон из двух полотнищ, предварительно снимая рулонные фиксаторы, оба полотнища принимают горизонтальное положение (в связи с преднапряженным состоянием). Далее устанавливают оба полотнища вертикально с помощью крана,...

Номер патента: 1548318

Опубликовано: 07.03.1990

Авторы: Бомаш, Довгард, Любаров

МПК: E02B 1/00, E02B 3/06

Метки: гидротехнического, оболочек, соединения, сооружения, цилиндрических

...весом погружают на глубину 0,5-1 м. Прекратив барботирование, из резервуара-накопителя 5 в оболочку 2 добавляют воду по мере опускания уровня барботированной воды внутри оболочек. Уровень воды в оболочке 2 постепенно делают на О, 15-0,2 м выше уровня воды акватории для создания избыточно,го давления в промежуточной оболочке 2. Одновременно с выключением барботажа производят дальнейшее погружение оболочки 2 в грунт основания. Для этого с помощью полиспастов 6 оболочку 2 цепляют с четырех сторон к оболочкам 1 и, включая лебедки, опускают до проектной отметки.Заглубив промежуточную оболочку 2 в дно, внутренниЙ ее объем засыпают песком, сохраняя избыточное давление от дополнительного объема воды в ней до тех пор, пока оболочка 2 не...

Номер патента: 1468845

Опубликовано: 30.03.1989

Автор: Довгард

МПК: B66C 19/00

Метки: козловой, кран

...истоек 5. Жесткость стоек 5 мала, поэтомустойка способна нести только вертикальныенагрузки со стороны главной балки кранаи грузовой тележки 6. Дополнительные механизмы 7 разгона и торможения помещеныпо концам пролетного строения и контактируют с продольным тормозным элементом 8,расположенным непосредственно под перекрытием вдоль всего пути движения крана.Механизмы 7 силами электромагнитного 20сцепления воздействуют на элемент 8,Для уменьшения сил торможения и разгона необходимо все силовое оборудованиеподъема крюка и движения грузовой тележки, электрические ком мутаторы поместить в нижней части стоек 5 во внутреннем габарите между ними. Тогда всеинерционные силы со стороны этих массивных элементов передаются непосредственно на рельсовый...

Номер патента: 1439072

Опубликовано: 23.11.1988

Автор: Довгард

МПК: B66D 1/52

Метки: гибкого, натяжения, элемента

...тросов 4 служат прижимные планки 5, закрепленные болтами на опорном элементе 1, Электромагнит 6 (фиг. 3 и 4) с магнитной осью ЕР , закреплен на каретке 7, которая снабжена роликами 8, направляющими для них служат внешние кромки 3 желоба 2. Поверхность желоба покрыта слоем диамагнетика 9. К каретке присоединены концы цепи 10 (фиг.5). Цепь надета на три звездочки 11-13. Звездочки 11и 12 могут быть приводными. Приводнойй двигатель реверсируется посредством переключателей 14 при наезде эле мента 7 на любой из них. Принцип работы устройства основан на возможности использования волнообразного перемещения троса. На участ. 45 ке С(фиг.3) создается местный отрыв троса от поверхности желоба. При движении полюсов электромагнита 6 силамитрения...

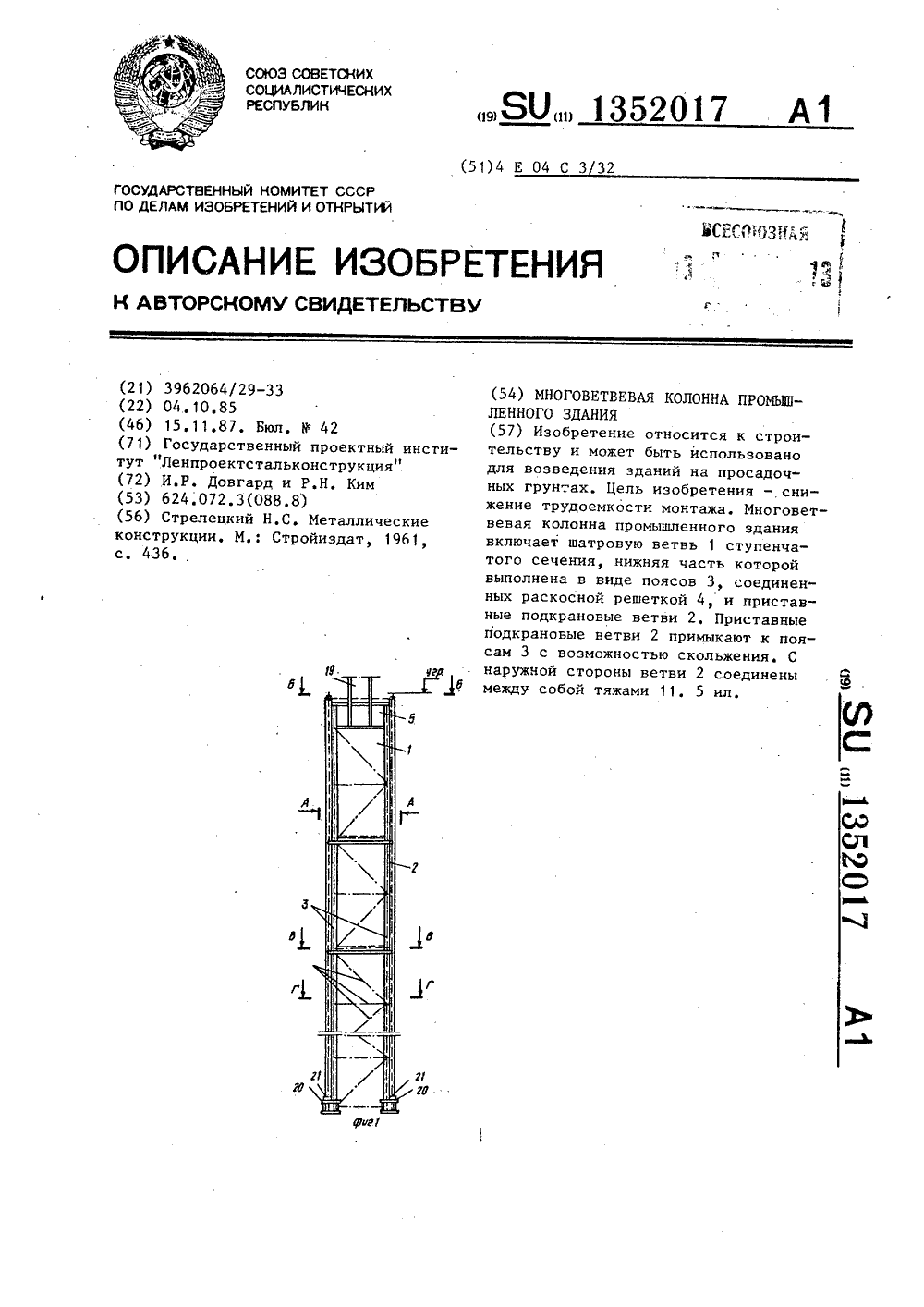

Номер патента: 1352017

Опубликовано: 15.11.1987

Авторы: Довгард, Ким

МПК: E04C 3/32

Метки: здания, колонна, многоветвевая, промышленного

...весь габарит колонны, такчто колонна имеет предельно возмож 55ную жесткость в плоскости поперечника здания, При этом траверса 5, поддерживающая шейку колонны, такжеподнята на предельную высоту - уровень верхней полки подкранового пути, что также увеличивает жесткость, колонны. Упоры для домкратов располагаются на полках 7 приставных стоек 2РаСсмотрим работу приставных ветвей в плоскости наибольшей жесткости многоветвевой колонны под нагрузкой в отрихтованном состоянии, считая, что в предельном положении точки, связанные тяжами 11, могут находиться посередине панели между узлами раскосной решетки шатровой ветви 1. Приставная ветвь 2 имеет иэгибную жесткость в плоскости поперечника, значительно большую, чем жесткость поясов...

Номер патента: 1252295

Опубликовано: 23.08.1986

Автор: Довгард

МПК: B66D 1/52

Метки: гибкого, натяжения, элемента

...гибкого элемента, преимущественно троса, размещено на оголовке 1 вантового перехода и содержит отдельные секции в виде опорных элементов 2, образующих желоб 3 с внешними кромками 4. Таких желобов 3 может быть несколько. Линия тросон 5 и соответственно желобов 3 имеет круговое очертание. Для фиксации тросов 5 апужат прижимные планки 6, закрепленные на оголовке 1. Под каждым опорным элементом 2 закреплен соосный с ним линейный силовой элемент, ныполненный н вире гидроцилиндра 7. Оси действия элементов 2 и гидроцилиндров 7 соосны и наклонены относительно касательной к линии желоба. Все гидроцилиндры 7 соединены каналами с распределительным устройством. Это устройство состоит из системы подводящих 8 и отводящих 9 маслопроводов, нормаль...

Номер патента: 1161426

Опубликовано: 15.06.1985

Авторы: Довгард, Любаров

МПК: B65D 88/26

Метки: бункер, гибкий, многосекционный

...общий вид; на фиг. 2 несколько проемов бункера, вид в плане; на фиг. 3 - разрез А - А на фиг. 2 на фиг, 4 - разрез Б - Б на фиг. 2; на фиг. 5 - эллипсовидный бункер, общий вид.Каждая секция многосекционного гибкого бункера для сыпучих продуктов, преимущественно большого объема, содержит ригели 1, соединяющие в поперечном направлении стойки 2. Стойки 2 связаны в продольном направлении опертыми на них соответственно внешней балкой 3 и эквидистантно расположенной ей внутренней балкой К этим балкам по их продольным кромкам подвешены соответственно внешняя стенка оболочки 5 и внутренняя стенка оболочки 6, соединенные днищем 7, Стойки секций расположены в плане по замкнутому контуру,р, Замкнутый контур представляет собой либо круг, либо...

Номер патента: 977632

Опубликовано: 30.11.1982

Авторы: Довгард, Любаров

МПК: E04B 1/58

Метки: колонной, ригеля, соединение, стыковое

...ригеля и колонны,Стыковое соединение может бытьснабжено жестко соединенными в зонестыка со стенками ригеля и колонныэлементами усиления.При этом элементы усиления выполнены в виде листовых фасонок, при"легающих своей плоскостью к стенкамригеля и колонны.На чертеже изображено стыковоесоединение.Узел состоит из отрезка ригеля 1со стенкой 2 и полками 3, отрезкаколонны 4 со стенкой 5 и полками б.Линия стыка стенок 2 и 5 и полок 3и б проходит по выпуклой в сторонуколонны линии 7, Оси полок 3 непрерывно переходят в оси полок б, алиния 7 пересекается этими осямипод прямым углом. Накладки 8 изогнуты в соответствии с осями полок 3и б, а накладка 9 очерчена по овалу,соответствующему линии 7Все накладки крепятся на высокопрочных болтах10....

Номер патента: 935575

Опубликовано: 15.06.1982

Авторы: Довгард, Любаров, Толстобров

МПК: E04B 1/24

Метки: колонны, подкрановой, соединения, узел, фермой

...собой двутавр, к полкамкоторого в плоскости стенки приварены,две листовые вертикальные прокладки12, верхние кромки которых находятсяна уровне подкрановых балок 1. Науровне верхних полок балок 1 к надкрановой части 3 колонны приварены двегоризонтальные Фасонки 13, которыесоединены на сварке с тормозной раскосной решеткой 6, к Фасонкам 13 истенке двутавра 3 приварены две вер 4 Ятикальные фасонки 14, к которым присоединены раскосы 1 подкрановой фермы,Подкрановые балки 1 оперты на плиты 10 через прокладки 16, фиксациябалок 1 на плитах 10 осуществляетсяболтами 17.Надкрановая часть 3 колонны и подкрановая часть 2 соединены:между собой в двух уровнях горизонтальнымилистами 18 и 19. Лист 18 состоит из6 частей, сваренных между собой. Лист19 и...

Номер патента: 839994

Опубликовано: 23.06.1981

Авторы: Довгард, Любаров, Толстобров

МПК: B66C 5/00

Метки: подкрановая, ферма

...1 в месте их соединения возникает такой изгибающий момент, который с достаточной для инженерных целей точностью может быть принят равным нулю, Вследствие этого в расчетных схемах гибкие элементы 2 моделируются шарниром, Центр поворота соединяемых балок 1 при нижнем расположении подкосов (фиг. 2) лежит на оси 6 и проходит через цилиндрический вкладыш 7. При повороте соединяемых балок 1 в болтах 9 возникают усилия, которые создают момент, препятствующий повороту балок, Очевидно, что величина этого момента значительно ниже момента, который может быть воспринят сечением балок, так как жесткость конструкций предполагаемого шарнирного соединения в сотни раз меньше жесткости балки, Центр поворота соединяемых балок 1 при верхнем расположении...

Номер патента: 838047

Опубликовано: 15.06.1981

Авторы: Довгард, Любаров

МПК: E04C 3/30

Метки: строительный, трубчатый, элемент

...заглушках, снабжен централь-.ным предварительно сжатым стержнем,концы которого оперты на заглушки,а пружина выполнена тарельчатой срасположенными между тарелками трубчатыми распорками и насажена на стержень,На чертеже изображен строительныйтрубчатый элемент, разрез.Элемент содержит центральный стержень 1, помещенный внутри трубы 2,которая имеет торцовые заглушки 3.На центральный стержень 1 насаженатарельчатая пружина, состоящая иэтарелок 4 и трубчатых распорок 5.Внешние кромки тарелок 4 контактируют с боковой поверхностью трубы 2.Трубчатые распорки 5 опираются на838047 Формула изобретения НИИПИ Заказ 4375 ираж 765 Подписн внутренние кромки тарелок 4. При обжатии центрального стержня 1 распорки 5 вместе с тарелками 4 скользят по...

Номер патента: 796354

Опубликовано: 15.01.1981

Авторы: Довгард, Любаров

МПК: E04C 3/00

Метки: парная, подкрановая

...одной подкрановой балки с нижней полкой другой подкрановой балки, расположена в двух н ак лонн ых плоск ос тяхеНа фиг. 1 изображена система в плане; на фиг. 2 - разрез А-А на фпг. 1; на фив. 3 - разрез Б-Б на фиг. 2;на фиг. 4 - разрез В-В на фиг. 2.Парная подкрановая система представляет собой две двутавровые балки 1 н 2, образованные соответственно стенками 3 и 4 и полюсами 5, 6 и 7, 8, Верхняя полка 5 двутавра 1 соединена с нижней полкойдвутавра 2 при помощи3 79трубчатых раскосов 11 и отрезков уголкового профиля 10. Отрезки уголковогопрофиля 10 приварены продольными швами к стенке и полке двутавра. На концах раскосов выполнены фасонные вырезыдля стыковки с отрезками уголковогопрофиля, приварка раскоса осуществленаконтурным швом....

Номер патента: 751782

Опубликовано: 30.07.1980

Автор: Довгард

МПК: B66C 9/16

Метки: средства, тележка, транспортного, ходовая

...каждая из которых установленац в вилке 5 16), основание 7 18) которойрасположено в вертикальной направляющей9 10) тележки 11. Водила 12, 13 жесткосвяза;ь; с соответствующей вилкой 5, 6,Щу:ы 14, 15 расположены с боковых сторо рельса 16. Цилиндры 17 со штокамисмонтированы с в вешних сторон щупов 15,а цилиндры 18 со штоками - с внешнихсторон тслсжкп 11 Иа чертежах нс показаны Яналогичнье цилиндры водила 12). Водило 13 расположено в зоне перемещенияштоков цилиндров 18, а штоки цилиндров17 располо 1 кси 1 в зоне перемещения води 13. Водло 12 располоке 11 О аналогичноотносительно соответствующих цилиндров,2 нс показанных п 2 чертежах. Колеса 1, 2вьпол;сны с рсбордами 19.Подвижное средство связано с тележкой11 посредством осп 20.Устройство...

Номер патента: 614012

Опубликовано: 05.07.1978

Авторы: Довгард, Плишкин

МПК: B66C 17/00

Метки: крановая

...8, натягиваемыжения крана вдоль его двиЖ связанный с ними кран пр:3жение при помоши механизмов, номен,енных па концах кранового пути.Длина концевых и направляющих балок равна 2-3 шагам колонн, обеспечивает как горизонтальное, так и вертикальное эпирание крана на 2 3 ряда колонн цеха или эстака ды.Указанное совпадение длин позволяет совместить концевые 3 и направляющие 5 балки, что уменьшит их общую металлоемкость и габаритные размеры.Движение крана осуществляется по торцам колонн, однако усилия торможения и трогания крана передаются на тросы, протянутые вдоль направления движения крана. Это позволяет уменьшить металлоемкость колонн, так как колонны, по крайней мере, в одном направлении, работают только на осевые усилия.Различии в...

Номер патента: 576278

Опубликовано: 15.10.1977

Авторы: Довгард, Любаров, Толстобров

МПК: B66C 9/16

Метки: заклинивания, крана, мостового, перекосов, предотвращения

...колонн и крановой конструк ции; на фиг. 2 - разрез А - А на фиг. 1.Устройство состоит из направляющих балок 1 с рельсами 2, закрепленных на концевых балках 3, и горизонтальных катков 4, установленных на подкрановых балках 5 в створе с 3 колоннами 6. Балка 5 соединена с колоннами 6 посредством связей 7, При движении крана по балкам 5 на колонны 6 действуют сосредоточенные изгибающие моменты от давления и торможения мостового крана.При действии этих изгибающих моментов возникают горизонтальные реакции в балках 1, которые через рельсы 2, катки 4 и связи 7 передаются на колонны 6.Горизонтальные силы, действующие на балки 1 со стороны колонн 6, замыкаются на мосту крана, который является распоркой, Таким образом, расстояние между подкрановыми...

Номер патента: 501260

Опубликовано: 30.01.1976

Авторы: Довгард, Плишкин

МПК: F27B 7/22

Метки: вращающейся, опора, печи

...используются в аломиневой промышленности и промышленности строительных материалов.Известна опора вращающейся печи, содержащая бандажи, расположенные на роликоопорах и соединенные с корпусом вращающейся печи посредством растяжек.Однако необходимость установки большого количества опор из-за резкого увеличения усилий деформаций в отдельных бандажах и межопорной части барабана печи и ограничение диаметра бандажей приводит и увеличению высоты фундаментов с роликоопорами.Цель изобретения - сокращение количества опор и снижение высоты фундаментов.Цель достигается тем, что распорки закреплены на корпусе печи по обе стороны бандажа, вдоль продольной оси печи.На фиг, 1 изображена предложенная опора вращающейся печи, вид сбоку; на фиг. 2 -...
