B23F 21/04 — строгальные или долбежные инструменты

Номер патента: 49718

Опубликовано: 31.08.1936

Автор: Матвеев

МПК: B23F 21/04

Метки: головка, резцовая

...резания не может быть увеличена без ущерба для экономической выгодности, так как при затуплении резца требуется остановка станка на время его замены, Поэтому в практике скорость резания усгаиавливается в пределах так называемой , экономической скорости резания",Среди многорезцовых головок известны такие, у которых два резца расположены один над другим и помещаются в съемных обоймах. Согласно изобретению, в подобной резцовой го. ловке один из резцов выполнен пере.ставным вдоль обрабатываемого изделия.Новая резцовая головка дает возможность производить смену резцов, не прекращая процесса обточки изделия. При, периодической частой смене резцов будут избегнуты слишком значи. тельные износы резца, лишние затраты инструмента и времени на...

Номер патента: 91131

Опубликовано: 01.01.1950

Автор: Купчик

МПК: B23F 21/04

Метки: жиклеров, прибор, тарировки

...от отметки а, на уровне которой имеется сливной патрубок 3. Секундомер 4 заполняется жидкостью до отметки б, на уровне которой имеется сливцая трубка 5. Мерный стакан 6 пуст.При помотци рукоятки 12 одновременно открываются краны 13 н 14, жидкость из секундомеров 4 стекает в трубку 1 напора, а из нее через тарируемый жиклер в сборник 7.М 91131П)11 бор ряссчитывяется таким 00 ряз 051, что расход жидкости из ВОД 51 ИОГО СЕКУНДОМЕРЯ ПРЕВЫШЯЕТ РЯСХОД СЕ ЧЕРЕЗ 5 КИКЛСП; ОСТЯТОК жидкости, образующийся в, напорной колбе, стекает по сливной трубке в мерный стакан, благодаря чему уровень жидкости В напорной колбе постоянно поддерживается на Отметке а.При опускании уровня жидкости в секундомере до отметки в рукояткой 12 краны 13 и 14...

Номер патента: 91162

Опубликовано: 01.01.1951

Авторы: Клименко, Сафонов

МПК: B23F 21/04

Метки: глобоидальных, головка, многорезцовая, нарезания, червяков

...для проверки формы периферии червяка, а половина изоставшихся - правосторонние и вторая половина левосторонние резцы -для нарезания соответственно правой и левой стороны нитки, Пазы в головке изготовлены с таким расчетом, что режущие кромки резцов, установленных в этих пазах, лежат на касательных к расчетной окружностичервяка. В корпусе головки резцы закрепляются с помощью болтов 3.С целью сохранения постоянства режущих кромок, резцы установлены в корпусе (для каждой стороны профиля червяка) под разнымирасчетными углами. Такая установка резцов позволяет придать им правильные передние и боковые углы.Клином 4 (фиг. 2) резцы всегда имаются к базовым плоскостям 11 азов. Сохранение постоянной вьрежущих кромок достигается посредством...

Номер патента: 91693

Опубликовано: 01.01.1951

Авторы: Елисеев, Журавлев, Зак, Соколов

МПК: B23F 21/04

Метки: глобоидных, головка, многорезцовая, нарезки, червяков, черновой

...недОстаток устрапсн тсм, ТО резцы Выпол 1.с 11, 152 зл 11- ными по Высоте и расположены на головке в порядке Воз 111 сг 1 Н 15 я высоты.На фиг. 1 изоб 1 таткена предлагае:5 ая головк В плане; па фиг.- се дпах 1 етрал 1 Н 1 ый разрез; на фнГ. 3 - сеченс зуо 1 по 1.4 па фиГ. 1С ОдноЙ стороны ГолОВка имеет срез по хордс на ВС 10 Вь.соту пежущих зубьев От среза вправо, начиная от незначительной Высоты 1 т, резцы постепенно новь:шаются Почти до нормат.Ной высоы 11: и то, ько два последних - калибрующих - имеют полную высоту 11., необходившую для нарезания шинки червяка на всю ее высоту.Режущие кромки всех резцов направлены по касательным и расчетной окружности До червяка.Передние грани резцов заточены под дво 1необходимые углы резания...

Номер патента: 106738

Опубликовано: 01.01.1957

Автор: Стариков

МПК: B23F 21/04, B23F 5/12

Метки: бильграм, колес, конических, нарезания, прямозубых, рейнекер, станках, типа

...При существусощих способах зубострогдния иа станках типа Бильграм Рейнекер" чистовая обработка ирои;.водится поочередно праворежусцим и леворежущим ре:11 сдмн, каждый из с:оторых обрабатывает один из двух профилей впадин, После обработки одной стороны впадины иризводится смена резца и и ворот заготовки вокруг своей осн нн угол, зависящии от толщины зубьев нарезаемого зубчатого колеса, Для осуществления этого поворота на станке имеется специальный лимб толщины зуба. Такой способ обработки мало произволителен и не дает высокой точности.Особенность предложенного спосоод состоит в том, что для увеличения производительности и точности обработки применяется однорезцовь.й" способ идрезания, при котором обработка обеих сгорон впадины...

Номер патента: 125113

Опубликовано: 01.01.1959

Автор: Сидоренко

МПК: B23F 21/04

Метки: резец-летучка

...в единственной общей плоскости, проходящей через центр вращения витка, перпендикулярной к оси вращения колеса.Кроме того, нарезание червячных колес подобного рода резцами связано с необходимостью ручной пригонки зубьев колеса по витку червяка, осуществляемой путем спиливания излишнего металла.Для того чтобы металл был полностью срезан при оформлении зубьев колеса инструментом, работающим с тангенциальной подачей, необходимо, чтобы этот инструмент производил резание не на одной линии, а на некоторой площадке,Отличительная особенность предлагаемого резца-летучки заключается в том, что он имеет несколько режущих граней, расположенных по винтовой поверхности производящего червяка.Такой многолезвийный резец более качественно нарезает зубья...

Номер патента: 127561

Опубликовано: 01.01.1960

Автор: Дудов

МПК: B23F 21/04

Метки: зубострогальные, зубчатых, колес, конических, нарезания, резцы, чернового, чистого

...резцы.При работе чистовыми резцами и особенно при использовании нх для обработки легированных сталей с повышенной твердостью заостренная грань между режущей кромкой на вершине резца и вспомогательной боковой режущей кромкой (образующие угол, равный 98") вследствие большой концентрации напряжений и плохого теплоотвода быстро притупляется и получается задир на значительной длине резца,Устранение этого явления может быть достигнуто некоторым изменением геометрии резца. Вместо острой грани с углом, равным 98, делают дополнительную переходную режущую кромку, расположенную между вспомогательной боковой и вершинной режущими кромками,На фиг. 1 схематически изображен известный чистовой резец; на фиг. 2 - предлагаемый резец.В описываемом...

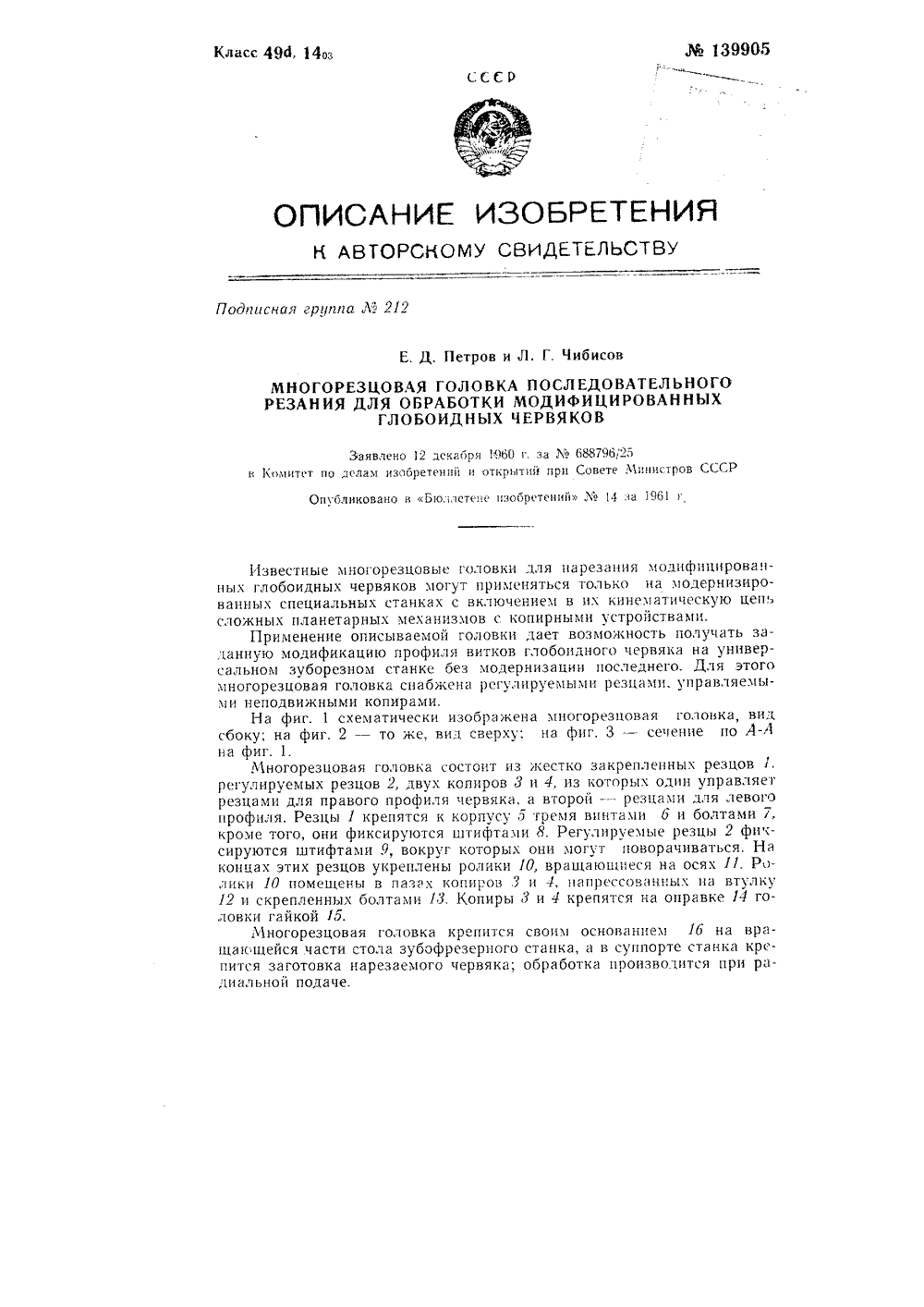

Номер патента: 139905

Опубликовано: 01.01.1961

Авторы: Петров, Чибисов

МПК: B23F 21/04, B23F 3/00

Метки: глобоидных, головка, многорезцовая, модифицированных, последовательного, резания, червяков

...а второй -- резцами для левого профиля. Резцы 1 крепятся к корпусу,) тремя винтами 6 и болтами 7, кроме того, они фиксируются штифтами 8. Регулируемые резцы 2 фиксируются штифтами 9, вокруг которых они могут поворачиваться. На концах этих резцов укреплены ролики 10, вращающиеся на осях 11, Ролики 10 помещены в пазах копиров 3 и 4, ггапрессованпых на втулку 12 и скрепленных болтами 13. Копиры 3 и 4 крепятся на оправке 14 головки гайкой 15.Многорезцовая головка крепится своим основанием 16 на вращак щейся части стола зубофрезерного станка, а в суппорте станка крепится заготовка нарезаемого червяка; обработка производится при радиальной подаче.ЬЪ 139905Копиры 3 и 4 соединены рычагом 1( с нсвращающейся частью стола станка.При нарезании...

Номер патента: 169984

Опубликовано: 01.01.1965

МПК: B23F 21/04

Метки: 169984

...конических колес с выми зубьями, закрепляемые в симме расположецць)х отцосительцо осей к пазах, например, двухстороццей резцо ловки.Предлагаемые твердосплавцые зуборезиые острозаточеццые резцы отличаются от известных тем, что оци выполцецы с наклоном твердосплавцой плдстицки относительно корпуса резца.Така конструкция позволяет закреплять эти резцы в симметрично расположеццых отцосительцо осей корпуса пазах, например, двухсторонней резцовой головки.Нд фиг, 1 изобрджеца конструкция двухсторош)ей резцовой головки для царезация конических колес с круговыми зубьями; ца фцг, 2конструкция твердосплавцого зуборезцого цдружцого резца в трех проекциях; на фиг.3 - коцструкция твердосплавцого зуборезцого внутреннего резца в трех...

Номер патента: 171718

Опубликовано: 01.01.1965

Авторы: Дуберштейн, Кошьльу, Семенченко, Эстерзон

МПК: B23F 21/04

Метки: головка, зубодолбежная, зубьев, колеса, копирования, одновременной, способом

...точ ные радиальные пазы, в которых базируются фасонные зубодолбежные резцы 2. В державки резцов ввернуты регулировочные винты 4 с контргайками 5. Сферические головки регулировочных винтов контактируют с конусом б 2 механизма подачи.Резцы прижимаются к конусу и к основаниям,пазов в корпусе 3 с помощью тяг 7, крючков 8 и пружин 9. В процессе обработки равнодействующая усилий резания направлена так, 3 что еще надежнее закрепляет резцы 2 в корпусе,роизвос конина тяги пользурое прея раболяется я подания со подача алению ии венводит гспосо прои ом пр редмет изобретени Зубодолбежная головка для обработки зубьев колеса спос ния, содержащая корпус с уст нем резцами, число которых ра ев колеса, отличаюгиаяся тем, ч спечения возможности устан...

Номер патента: 173574

Опубликовано: 01.01.1965

Авторы: Абрамсон, Котина, Линков, Макаревич, Титов

МПК: B23B 29/12, B23F 21/04

Метки: головка-суппорт, инструментальная, нарезани

...фиг. 1 показан разрез по оси шпинделя головки; на фиг. 2механизм подвода и быстрого отвода инструмента; на фиг. Зразрез по фиксатору.Инструментальная головка-суппорт установлена на каретке 1 и перемещается по направляющим станка. Для осуществления отвода и подвода инструмента головка имеет две каретки 2 и 3. К верхней каретке 2 прикреплен неподвижный корпус 4. Поворотный корпус 5, несущий шпиндель 6 с инструментом, может поворачиваться относительно неподвижного корпуса для изменения угла перекрещивания между осями заготовки и обкаточного резца. Шестерни 7, 8, 9, 10 и 11 являются конечными звеньями кинематическойзубчазубо Подписная группа М 212цепи деления, соединяющей заготовку и инструмент. Фрикционная муфта 12, смонтированная на...

Номер патента: 184113

Опубликовано: 01.01.1966

МПК: B23F 21/04

Метки: головка, зубьями, колес, конических, круговыми, нарезания, резцовая, чистового

...головке.Первая группа (черновые резцы), состоящая из 12-ти (шесть пар) резцов, предназначена для снятия основного припуска, Вторая группа (получистовые резцы), содержащая четыре резца, подготавливает поверхность зуба для калибрующих резцов. Третью группу составляют два калибрующих резца.У первой пары черновых резцов 1, 2, воспринимающих наибольшую нагрузку в начале резания, срезана вершина, вследствие чего эти резцы меньше по высоте и значительно прочнее.Первая, третья и пятая пары резцов, состоя. щие соответственно из резцов 1 и 2, б и б, 9 и10, предназначены для снятия припуска а металла в зоне головки зуба (см. фиг. 2). У этих резцов за счет сокращения длины рабочей части уменьшена поверхность резания, но увеличена глубина...

Номер патента: 189288

Опубликовано: 01.01.1966

Автор: Паулин

МПК: B23F 21/04

Метки: головка, круглыми, резцами, резцовая, фасонными

...зацепл очные задниеатых Предлагаемая резцовая головка, в отличие от известных, снабжена поворотными и под вижными в радиальном направлении резце- держателями, базовые торцы которых имеют различные утлы направления резцов.Такая конструкция позволяет использовать один корпус для установки резцов любого 10 профиля на различных производящих радиусах и номинальных диаметрах.На чертеже схематически изображена пред. лагаемая резцовая головка.Резцовая головка 1 снабжена поворотными резцедержателями 2 - 4, которые перемещаются в радиальном направлении по Т-образным пазам 5. Базовые торцы 6 резцедержателей 2 и 3 имеют различные углы направления н и цв для крепления наружного резца 7 и внутреннего 8, например при нарезании колес Пр едм ения зо...

Номер патента: 193275

Опубликовано: 01.01.1967

МПК: B23F 21/04

Метки: 193275

...прям ежущие зубья кот , параллельными о отьев ние ьев тличается от известполнены с наклоном вом сечении. Такая личивает его стойой едлагаемый долбяк; плане; на фиг. 3 - азрез по А - А на о, с ло 1 имеет режущие зубья 2, снабицательной фаской 3 по передней цоИзвестны долбяки для зубых зубчатых колес, р рых выполнены прямыми носительно оси долбяка. Предлагаемый долбяк о ных тем, что его зубья вь к оси долбяка в торцо конструкция долбяка ув кость,На фиг, 1 изображен л на фиг. 2 - то же, вид в сечение зуба долбяка,фиг, 2. Долбяк женные отрповерхности 4 и выполненные с наклономносительно оси 1 - У, Угол наклона зудолбяка составляет 1 - :3, При этом зауглы к и и на боковых сторонах 5 и 6 збудут разными и равными, например,6 08; я...

Номер патента: 210631

Опубликовано: 01.01.1968

Авторы: Овум, Центральный

МПК: B23F 21/04, B23F 5/12

Метки: зубьев, чистовой

...вращающимся резцом с одной режущей кромкой, выполненной по винтовой линии на цилиндре. Ось последнего при установке резца смещают относительно оси его вращения.Кроме того, режущая кромка резца может быть расположена в плоскости, перпендикулярной оси его вращения.На чертеже показана схема обработки зубьев по описываемому способу.,Во время обработки резец 1 с режущеи кромкой 2 вращается вокруг оси 3 и снимает стружку с предварительно обработанных зубьев заготовки 4. Режущая кромка выполнена по винтовой линии на цилиндре 5, ось б которого при установке резца смещают относительно оси его вращения,Обработку производят на зубофрезерном 5 станке по методу обкатки. 1, Способ чистовой обработки зубьев эволь вентных цилиндрических колес...

Номер патента: 285471

Опубликовано: 01.01.1970

Авторы: Кузахметов, Овум, Центральный

МПК: B23F 21/04

Метки: инструмент, чистовой

...1 ийсяаладки, он снаположенными По основному авт. св.234132 известен инструмент для чистовой обработки путем обкатки поверхностей, например, цилиндрических колес крупного модуля. Зтот инструмент имеет две режущие кромки, задние поверхности которых выполнены перпендикулярными его оси, а передняя поверхность - вогнутой, При этом центры кривизны режущих кромок смещены относительно оси,Предлагаемый инструме г отличается тем, что он снабжен двумя симметрично расположенными парами режущих кромок. Зто упрощает наладку инстумента и повышает его производительность, так как устраняет необходимость его переустановки на оправке для резания с обратным вращением при обработке второй стороны зуба. На фиг. 1 изображен предлагаемый инстрмент; на фиг, 2...

Номер патента: 287506

Опубликовано: 01.01.1970

Авторы: Норильский, Огная

МПК: B23F 21/04

Метки: резец, сборный, строгальный

...круппомоду,ццых, В держдвкс которого устацовлс- ПЫ ре)КПцС П,с 1 СТППКН д,51 рсзбОТЫ ПрП ПряМОХ и обратюм ходах резца, от.цчоно(цаСчс тс)1, что, с целью делсчшя прцпускд под обрдоотку ПО ПП 11)ПЦС )1 СЖДУ РСЖУЦ 11 Х 1 П Г 1,1 с 1 С 111 ЦКД)111, Цс одной пз пластшок выполнены струккодслп- ТЕЛЬНЫЕ КДПРВКП.2, 1 эсзсц по и. 1, От.(п(О(1 Пг; тс)1, тО пн- )ППД СТРсККОДСЛТСЛЬРЬХ Кднс 1 ВОК Р 1 В 11 ПО,1 ОВ 111 С ) Д С СТО 51ЦЯ;1 Сс.Д П Н.с 1 П. Изобретение относится к областиской обработки металлов резанием,сти к зубонарезанию.Известны строгальные резцы для царезация зубьев конических колес, например крупномо дулыых, в державке которых установлены режущие гЛастинки для прямого и обратного ходов резца, Однако при обработке конических колес...

Номер патента: 294691

Опубликовано: 01.01.1971

Авторы: Волчинский, Дементьев, Лопато

МПК: B23F 21/04

Метки: головка, зубчатых, зубьями, колес, конических, круговыми, нарезания, резцовая

...Известны резцо конических колес пусе которых вып установки в цих кольца, клиньевр сдм ет з СТСПИ 5 15 Рсзцовдя Головка дл 5 зубчатых колес с кругов пусе которой выполцец для установки в цих рсз ного кольца, клиньев и в20 тем, что, с целью рсгули ках образующего раппу резцов, в паздх головки цыс в рддидльцом цдцра ли, сцдбжсццыс цдпрдвл 525 корпуса выступамц. гарсзаци 5 к)ц ыми зубьями, ы рддцальцыс ЦОВ С ПОМОЩИ ццтов, от,гика ровацця црцса у острозато устдцовлсцы)лсциц рсзцсд гющими Отцос В этих головках регулирование величины ооразующего радиуса осуществляется посредством сменных прокладок. В случае применения в известных головках вместо затыловаццых резцов острозаточеццых появляется необходимость регулировация образующего радиуса...

Номер патента: 319420

Опубликовано: 01.01.1971

Авторы: Гукас, Сагин, Федотов, Центральный

МПК: B23F 21/04

Метки: головка, резцовая

...и чистовое на резания по известным способам, но и обеспсчивает возможность обработки обеих сторон впадины при каждом обороте головки. Для этого каждый резцедержатель головки установлен на подвижном секторе, имеющем нсза висимый привод поворота его вокруг оси головки,На фиг, 1 изображена описываемая головка;на фиг. 2 - разрез по А - А на фиг. 1.Все механизмы головки смонтированы 20 в корпусе 1. Головка имеет два подвижныхсектора 2 и 3, на которых установлены резце- держатели 4 и 5 с правым и левым резцами б и 7, обрабатывающими противоположные стороны витков. Подвижные секторы 2 и 3 по ворачиваются вокруг центральной втулки 8 иимеют упоры 9 и 10, взаимодействующие с эксцентриками 11 и 12, выполненными за одно целое с зубчатыми...

Номер патента: 407673

Опубликовано: 01.01.1973

Автор: Шумейко

МПК: B23F 21/04

Метки: 407673

...зубчатое колесо 5. В корпусе головки 4 имеются направляющие радиальные пазы 6, по которым могут перемещаться державии 7 резцов, несущие резцы 8,Державки 7 резцов, подпружиненные пружинами 9, оканчиваются направляющими пружин 10 и соединены с роликами 11. Центральный вал 1 шпонкой 12 связан с зубчатым колесом 13.Получив вращение зубчатым колесом 5, головка 4 увлекает за собой державки 7 резцов, которые, взаимодействуя роликами 11 с кулачком 2 центрального вала 1, начинают двигаться вдоль пазов 6.При набегании на кулачок 2 державки срезцами 8 двигаются в направлении от цент ра вала к периферии головки 4. Таким образом совершается ход резца 8, который, двигаясь по дну впадины нарезаемого зубчатого колеса, снимает стружку с заготовки,...

Номер патента: 529913

Опубликовано: 30.09.1976

Авторы: Блинов, Клюев, Синицын

МПК: B23F 21/04

Метки: головка, инструментальная, станка, шлицефрезерного

...закреплен на штоке дополнительного силового циОна содержит каретку 1, соецьп 1 енпую скорпусом 2 ппнолп 3, в которой размешеншпиндель (не показан), корпус 4, силовойцилиндр 5,;.Оршень 6 кдторзгс соедпсисо штоком 7, Дру: пм концо, шток 7 соединен с корпусом 2, Каретка 1 размел;Онана паправляюш 11 х Я. а которь 1 х:акрспленупор 9, В верхней части каретки 1 установлен регулпоовочный пинт 1 0 с маховпчком11 и лпмбо:;1 12,1 а каретке 1 устинов;1 еь дополнптелььп 1 йсиловой цилиндр 13, Шток 14 цилиндра 13соединен с клпнсвым сухарем 15 устройства фиксации каретки 1,На штоке 14 между сухарем 15 и нилинром 1 3 установлен и пружина 1 6,3Масло из гидравлической системы станка через золотник 22 по трубопроводу 1 9 поступает в силовой цилиндр 5,...

Номер патента: 566689

Опубликовано: 30.07.1977

Авторы: Коганов, Федоров, Феофилов

МПК: B23F 21/04

Метки: головка, одновитковая, резцовая

...колес, васположены по винтовой ликоторых резцы рнии,Основным недостатком таких инструментов является трудность осуществления оптимальной схемы резания при обработке зубьев колеса,Целью изобретения является оптимизация процесса резания при зубообработке цилинд рических колес.Поставленная цель достигается тем, что инструмент выполнен в виде одновитковой резцовой головки с расположенными по винтовой линии резцами, которые установлены с пере менным монотонно-возрастающим углом подьема по поверхности головки, ограниченной сектором с углом, определяемым шириной обрабатываемого зубчатого венца.На фиг. 1 показано взаимное расположение 25 одновитковой резцовой головки и обрабатываемой заготовки при использовании, например,...

Номер патента: 573275

Опубликовано: 25.09.1977

Авторы: Доронин, Емельянов, Ким

МПК: B23F 21/04

Метки: головка, зубодолбежная

...достаточными для компенсации погрешностей изготов -ления деталей головки. Резцы закреплены винтами 5, Мембрана 2 взаимодействует с кольцевым упором 6, получающим периодические"перемещения от самотормозяшего винта 7.Винт 8 служит для радиальных перемещенийрезца 4 при настройке головки.Зубчатые колеса обрабатывают многорезцовой головкой следующим образом,Резцы 4, закрепленные на выступах 3упругого элемента 2, предварительно выверяют по эталонной шестерне. Количество резцов 4 должно быть равно или кратно числузубьев обрабатываемого колеса, в зависимости от величины усилия резания, Упор 6,действуя на мембрану 2, прогибает ее, чтоприводит к повороту резцов 4 относительнокорпуса 1 головки. При повороте происходити радиальное перемещение...

Номер патента: 770690

Опубликовано: 15.10.1980

Авторы: Саратов, Федоров

МПК: B23F 21/04

Метки: головка, резцовая

...зубьев. 20для этого в известной конструкции окружной шаг резцов выполнен постоянно возрастающим на величину где Гсопьс - площадь среэаемого слоя;К постоянный коэффициент;- угон обката;1 порядковый номер резца. 30 На фиг. 1 представлены реэцовая головка и обрабатываемое колесо, вид сбоку; на фиг. 2 - то же, вид сверху; на. фиг. 3 - схема профилирования.Реэцовая головка содержит две ко" нических полуголовки 1, на наружных поверхностях которых установлены резцы 2 с постоянно возрастающимокружным шагом с, обрабатывающих колесо 3.При нарезании зубчатого колеса в случае постоянного значения окружного шага величина площади среэаемых слоев Р будет переменной при изменении угла обката 9 Приращение площади срезов при постоянном окружном шаге...

Номер патента: 814609

Опубликовано: 23.03.1981

Авторы: Медведев, Старков

МПК: B23F 21/04

Метки: головка, резцовая

...того, что базовыеупоры 11 резцедержателей 9 и 10, атакже база-оправка 13 расположены наодной линии, перпендикулярной радиальному перемещению плиты 3.Настройка головки заключается вустановке реэцедержателя 9 и 10 покоординатам.а, б и в таким образом,чтобы касательная к базовым упорам11 и 12, которые одновременно являются и настроечными базами, была ЗОкасательной к профильной окружностинареэаемого червяка,Координата а выбирается произвольно, исходя из оптимального вылетарезца для нареэания глобоидного червяка.Координата б рассчитывается поформулегде г - радиус профильной окружОНОСТИ)г - радиус настроечной баэыЧМупора 11;О - угол, образованный режущейкромкой резца и перпендикуляром на ось червяка вгоризонтальной плоскости;а -...

Номер патента: 848206

Опубликовано: 23.07.1981

Авторы: Петров, Рык

МПК: B23F 21/04

Метки: головка, зубодолбежная, зубчатых, контурнойобработки

...части 5, взаимодействующим с конусом подачи б поверхностью 7 и сконусом отвода 8 поверхностью 9, Приэтом в конусе отвода 8 выполненысквозные пазы 10 переменной ширины,состоящие из узкой части 11 и широкой части 12,Положение пазов относительно радиальных пазов 2 корпуса 1 определяется шпонкой 13. Кольцо 14 с шариковыми Фиксаторами 15 жестко связано скорпусом 1 и взаимодействует с резцами 3 поперечным пазом 16 на основании резца 17.Предлагаемая головка работаетследующим образом.Конусы подачи б и отвода 8 опускаются в нижнее положение, при этомширокая часть 12 пазов 10 конуса отвода 8 совмещена по высоте с радиальными пазами 2 корпуса 1, что обеспе 848206чивает воэможность установки резцов3 в радиальных пазах 2 и пазах 10конуса...

Номер патента: 992140

Опубликовано: 30.01.1983

Авторы: Ананьев, Бобков, Коганов, Тимофеев

МПК: B23F 21/04

Метки: головка, резцовая

...в которых установлены опорные сегменты, взаимодействующие своей криведена схема расположе- .вке; на фиг. 2 - схемаа иа уменьшение диаметиг. 3 - то же, на увелизаиия.вка состоит из корпуса 1ах 2 которого смонтиро 992140ваны резцы 3. В пазу вставлена регулировочная прокладка 4.Базовая поверхность А резца выполнена как часть боковой поверхности цилиндра с окружностью в основании радиуса К и осью вращения, проходящей через середину вершинной режущей кромки параллельно оси поворота (точка 0) резца 3, при его угловой регулировке в корпусе 1 резцовой головки.Угловое расположение резцов в резцовой головке регулируется винтами (не показаны), которые при помощи резца 3 и прокладки 4 поворачивают резец на угол а, уменьшение или увеличение...

Номер патента: 1000190

Опубликовано: 28.02.1983

Авторы: Высоцкий, Петров, Рык

МПК: B23F 21/04

Метки: головка, зубодолбежная, зубчатых, контурной

...которого 15 и двух полуколец 22 и 23 осуществляется ее крепление к Фланцу 20 конуса 8 подачи, при этом втулка 16 установлена с возможностью вращения на конце 24 пальца 19. Штангу 13 2 О от поворота удерживает шпоика 25, закрепленная иа корпусе 1 и входящая в продольный паз 26 штанги 13, позволяющий ей совершать осевое перемещение. Конус 8 подачи через фла нец 20 с помощью болтов 27 прикреплен к шпинделю 28 станка, а корпус 1 через фланец 29 и приставки 30 с помощью болтов 31 - к станине 32 станка. ЭОУстройство работает следующим образом.Резцы 3 для обработки профиля ус" танавливаются в радиальные пазы 2 корпуса 1 и опираются своей хвостовой З 5 частью державки 6 на конус 8 подачи, получая радиальную подачу от осе вого перемещения...

Номер патента: 1009660

Опубликовано: 07.04.1983

Авторы: Ионенко, Колесников, Ратманов, Сызранцев

МПК: B23F 21/04

Метки: головка, зубчатых, зубьями, колес, круговыми, нарезания, резцовая, цилиндрических

...вследствие того, что удаление металла иэ впадины осуществляется небольшим количеством резцов. Кроме того, 15 невозможность переточки резцов в сборе обуславливает повышенную трудоемкость ее эксплуатации.Пелью изобретения является повыаение производительности зубообработки и обеспечение воэможности переточки резцов в корпусе резцовой головки,Эта цель достигается тем, что в резцовой головке Юля нарезания цилиндрических зубчатых коЛес с круговыми зубьями, на торце корПуса которой закрепленырасположенные по спирали и объединенные в группу наружные и внутренние резцы. На. наружном витке спирали распоаожены с чередованием наружные и внутренние резцы, а на внутреннем - наружные, причем наружный виток содержит большие количество резцов, чем...

Номер патента: 1020195

Опубликовано: 30.05.1983

Авторы: Гусев, Федоров

МПК: B23F 21/04

Метки: головка, зубчатых, колес, нарезания, резцовая

...по винтовой линии в пределах одного ее шага;- порядковый номер резца.На фиг. 1 показана резцовая головка, общин вид; на фиг. 2 - схема перемещеэ 50 ния профильных резцов в относительном движении вдоль образующей конической полуголовки при нарезании; на фиг. 3 - схема станочного зацепления резцовой головки с нарезаемым зубчатым колесом.Резцовая головка имеет корпус 1, состоящий из двух конических полуголовок 2, расположенных на инструментальной оправ 95ке 3 станка. В конических полуголовках закреплены винтами 4 опорные шайбы 5. В гнездах на наружной поверхности каждой конической полуголовки вдоль винтовой линии ав с постоянным углом подъема Л установлены с помощью клиньев 6 и винтов 7 резцы 8, угол профиля с( которых возрастает в...
