Сегментная головка

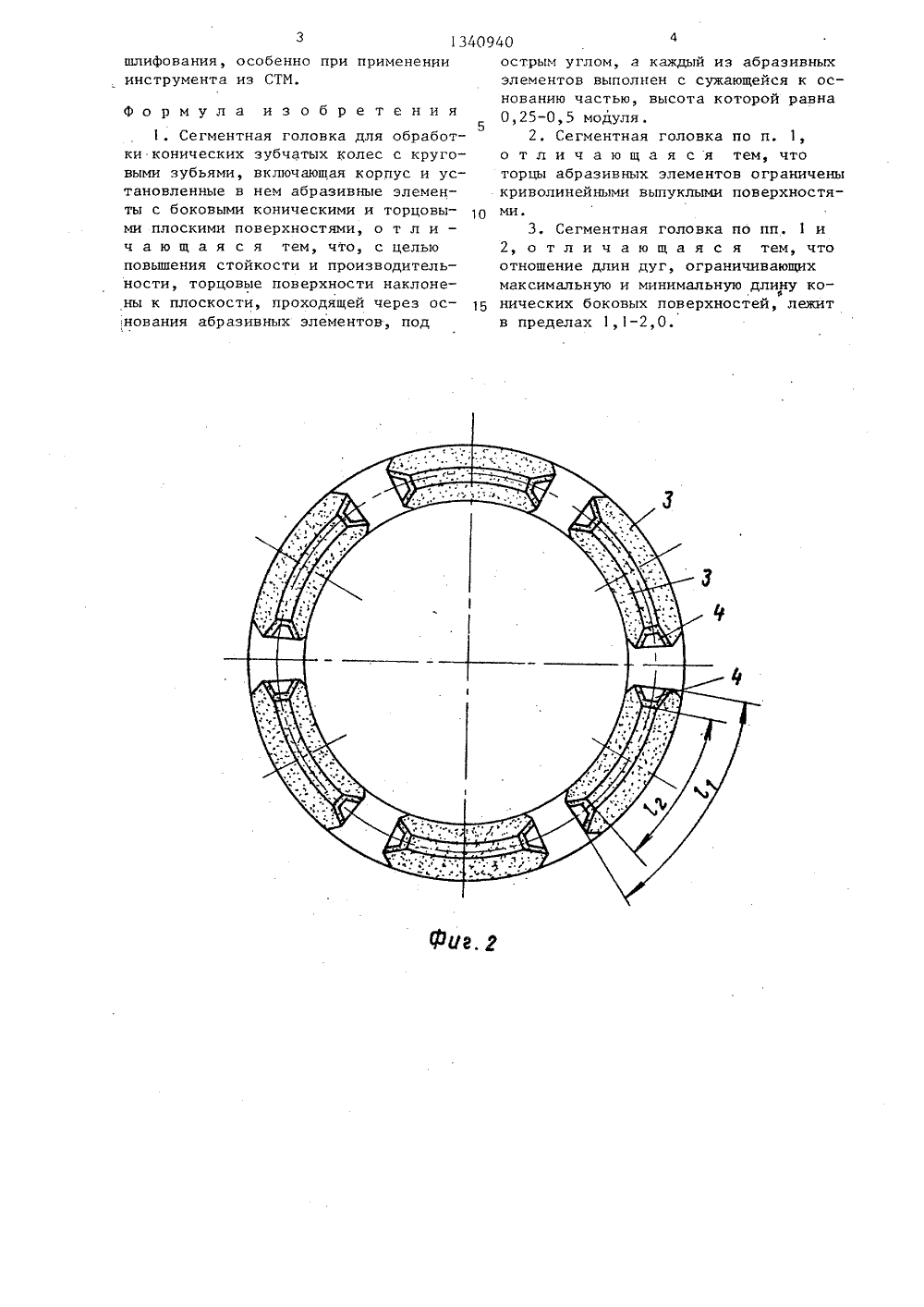

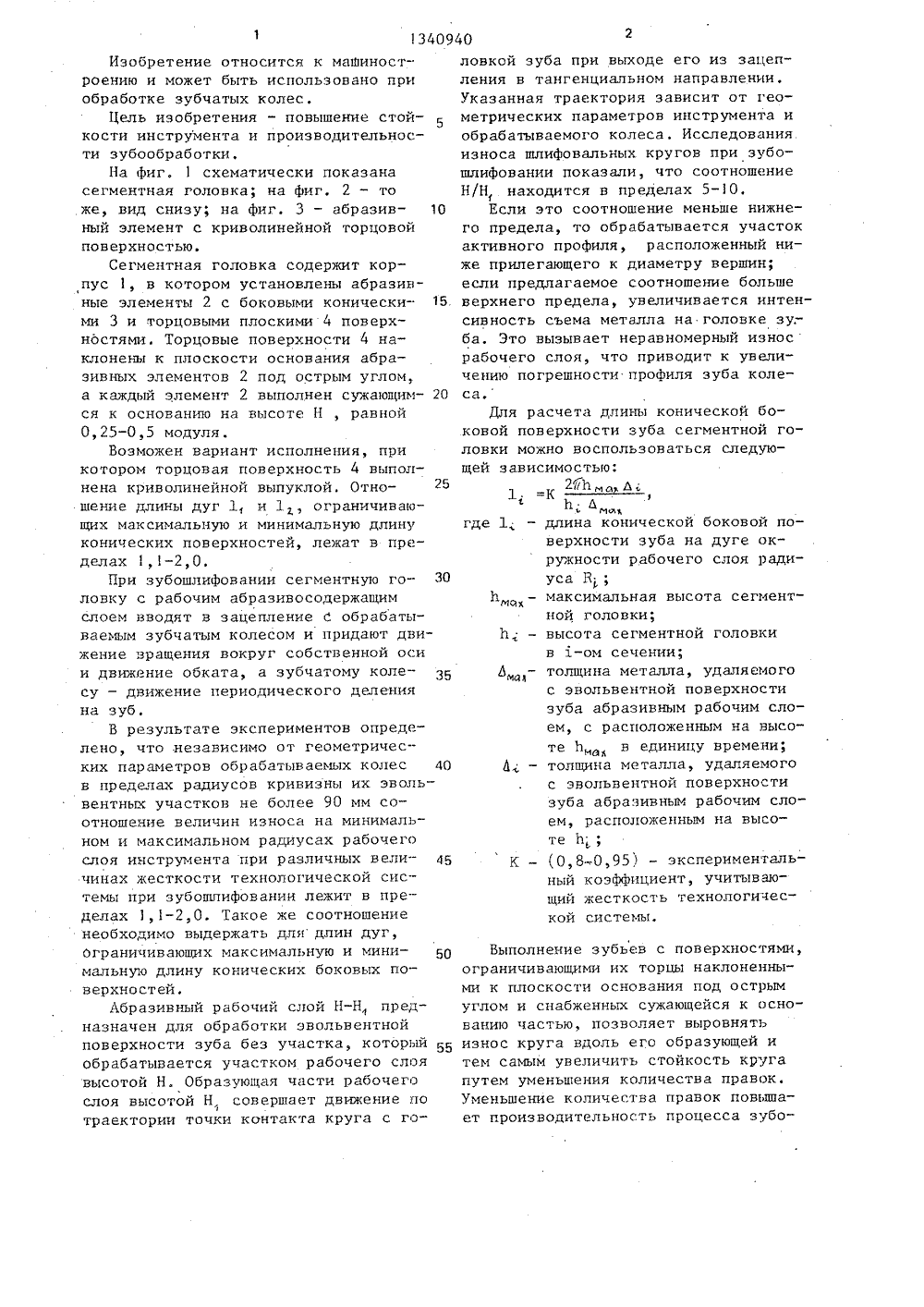

(59 4 В 23 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИЗОБРЕТЕН ИИДЕТЕЛЬСТВУ ИОАН РСКОМУ СВ 31-0 Бюл.36 верхтверд материалов Г. Сторчаилипенко ик, Г.В 6(088.8)е свидетельство СВ 23 Р 21/02, 1 Р2. 54) СЕГМЕНТНАЯ57) Изобретениетроению и можетри обработке зу ОЛО относитсяк мбыть использочатых колес. н аноелью 8(21) 3978787/ (22) 19.11.85 (46) 30.09.87 (71) Институт АН УССР (72) Н.П. Дуд В.А. Скрябин, и В.Т. Чалый(53) 621,914, (56) Авторско1096060, кл изобретения является повышение стойкости инструмента и производительности зубообработки. Сегментная головка содержит корпус 1, в котором установлены абразивные элементы 2 с боковыми коническими 3 и торцовыми плоскими 4 поверхностями. Поверхности 4 наклонены к плоскости, основания абразивных элементов 2 под острым углом, а каждый элемент 2 выполнен сужающим-. ся к основанию на высоте Н, равной 0,25-0,5 модуля. Отношение длин дуг, ограничивающих максимальную и минимальную длину конических поверхнос" тей, лежит в пределах 1,1-2,0. 2 з.п, ф-лы, 3 ил.Изобретение относится к машиностроению и может быть использовано приобработке зубчатых колес.Цель изобретения - повышение стой 5кости инструмента и производительности зубообработки,На фиг. 1 схематически показанасегментная головка; на фиг. 2 - тоже, вид снизу; на фиг. 3 - абразивный элемент с криволинейной торцовойповерхностью.Сегментная головка содержит корпус 1, в котором установлены абразивные элементы 2 с боковыми коническими 3 и торцовыми плоскими 4 поверхностями. Торцовые поверхности 4 наклонены к плоскости основания абразивных элементов 2 под острым углом,а каждый элемент 2 выполнен сужающимся к основанию на высоте Н , равной0,25-0,5 модуля.Возможен вариант исполнения, прикотором торцовая поверхность 4 выполнена криволинейной выпуклой. Отношение длины дуг 1, и 1, ограничивающих максимальную и минимальную длинуконических поверхностей, лежат в пределах 1,1 - 2,0,При зубошлифовании сегментную го- ЗОловку с рабочим абразивосодержащимслоем вводят в зацепление с обрабатываемым зубчатым колесом и придают движение вращения вокруг собственной осии движение обката, а зубчатому колесу - движение периодического деленияна зубВ результате экспериментов определено, что независимо от геометрических параметров обрабатываемых колес 40в пределах радиусов кривизны их эвольвентных участков не более 90 мм соотношение величин износа на минимальном и максимальном радиусах рабочегослоя инструмента при различных величинах жесткости технологической системы при зубошпифовании лежит в пределах 1,1-2,0. Такое же соотношениенеобходимо выдержать для длин дуг,Ограничивающих максимальную и минимальную длину конических боковых поверхностей.Абразивный рабочий слой Н-Н предназначен для обработки эвольвентнойповерхности зуба без участка, который 55обрабатывается участком рабочего слоявысотой Н. Образующая части рабочегослоя высотой Н, совершает движение потраектории точки контакта круга с головкой зуба при выходе его из зацепления в тангенциальном направлении. Указанная траектория зависит от геометрических параметров инструмента и обрабатываемого колеса. Исследования износа шлифовальных кругов при зубошлифовании показали, что соотношение Н/Н, находится в пределах 5-10,Если это соотношение меньше нижнего предела, то обрабатывается участок активного профиля, расположенный ниже прилегающего к диаметру вершин; если предлагаемое соотношение больше верхнего предела, увеличивается интенсивность съема металла на головке зу; ба. Это вызывает неравномерный износ рабочего слоя что приводит к увеличению погрешности профиля зуба колеса.Для расчета длины конической боковой поверхности зуба сегментной головки можно воспользоваться следующей зависимостью:2Мгде 1, - длина конической боковой поверхности зуба на дуге окружности рабочего слоя радиуса В;Ьмох - максимальная высота сегментной головки;Ь, - высота сегментной головкив -ом сечении;Ь - толщина металла, удаляемогос эвольвентной поверхностизуба абразивным рабочим слоем, с расположенным на высоте Ь,в единицу времени;толщина металла, удаляемогос эвольвентной поверхностизуба абразивным рабочим слоем, расположенным на высоте Й;К - (0,8-.0,95,) - экспериментальный коэффициент, учитывающий жесткость технологической системы. Выполнение зубьев с поверхностями, ограничивающими их торцы наклоненными к плоскости основания под острым углом и снабженных сужающейся к основанию частью, позволяет выровнять износ круга вдоль его образующей и тем самым увеличить стойкость круга путем уменьшения количества правок, Уменьшение количества правок повышаает производительность процесса зубо з 1340940шлифования, особенно при применении острым углом, а каждый из абразивных инструмента из СТМ. элементов выполнен с сужающейся к основанию частью, высота которой равна ф о Р м У л а и 3 о б Р е т е н и Я 0 25-0 5 модуля.51, Сегментная головка для обработ. Сегментная головка по п. 1, ки конических зубчатых колес с круго- о т л и ч а ю щ а я с я тем, что выми зубьями, включаюшая корпус и ус- торцы абразивных элементов ограничены тановленные в нем абразивные элемен- криволинейными выпуклыми поверхностяты с боковыми коническими и торцовы О ми.ми плоскими поверхностями, о т л и - 3. Сегментная головка по пп. 1 и ч а ю щ а я с я тем, что, с целью 2, о т л и ч а ю щ а я с я тем, что повышения стойкости и производитель- отношение длин дуг, ограничивающих ности, торцовые поверхности наклоне- максимальную и минимальную длину коны к плоскости, проходящей через ос нических боковых поверхностей, лежит нования абразивных элементов-, под в пределах 1,1-2,0.1340940 РодСоставитель А. ГадателеШвыдкая Техред М.Дидык орректор Е. Р ак Заказ 4385/ 9 Подписно Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная ТИИПИ Госу по делам 13035, Москварственного ком зобретений и о Ж, Раушская ета СССРрытийаб., д, 4
