Финиченко

Номер патента: 1808638

Опубликовано: 15.04.1993

Авторы: Герасимов, Калий, Ковалев, Михайлов, Пасечник, Финиченко

МПК: B23Q 41/02

Метки: гаек, линия, роторная, самостопорящихся

...В. Для предотвращения самопроизвольного опускания элемента 10 на элемент гайки 9, захватныеустройства 6,7 ротора сборки 5 разделены неподвижной пластиной 14, закрепленной на кронштейне 13 станины 15. Пластина 14 размещается горизонтально не менее как по углу поворота ротора между направляющими 1,2 питателей 3,4 и толщина ее выбирается из расчета неболее, чем наименьшая толщина одного из собираемых элементов гайки, например верхнего 10. При дальнейшем повороте ротора 5 пластина 14 заканчивается и ползуны 8 установленные на кронштейнах 11 перемещаются нагружающим копиром 12, а элементы 10 запрессовываются в элементы 9,После сборки элементов 9 и 10 гайки, они выгружаются из ротора сборки 5 посредством копира 27, который также обеспечивает...

Номер патента: 1792843

Опубликовано: 07.02.1993

Авторы: Герасимов, Калий, Ковалев, Михайлов, Финиченко

МПК: B30B 11/12

Метки: гаек, производства, роторная, самостопорящихся

...га ки, расположенной в пазах блокодержате я 1, При этом для обеспечения синусоидального закона движения ползунов 3 и инструментов 4 выполняется только один перекос осей ведомых валов 9 и 11 редукто ов 10 и 12 относительно друг друга на уг л й) (фиг, 1). Это реализуется за счет пово отов стола 13 поворотных салазок 15 во руг оси 18 на угол о)1, и стола 14 поворо ных салазок 16 вокруг оси 19 на угол г 2 посредством установочных винтов 20. П ичем выполнение заданного значения уг а а перекоса осей валов 9 и 11 обеспечи ает только требуемую величину амплитудь возвратно-поступательного движения по зунов 3 и инструментов 4, Дополнительно эт му регулировочным винтом 21, смонтирова ным на основании 17, выполняется пере ещение...

Номер патента: 1738585

Опубликовано: 07.06.1992

Авторы: Гарбузов, Герасимов, Калий, Михайлов, Финиченко

МПК: B23P 19/02

Метки: детали, кольцевого, проточку, уплотнения, установки, цилиндрической

...7 в исходное положение (фиг. 1). При этом кольцевое уплотнение 1 краем упирается в транспортное средство 4,выполненное в виде ротор- ного транспортера, и большая часть кольцевого уплотнения 1 находится в щелевом пазу 8 так, что торец кольцевого уплотнения находится против проточки 2 цилиндрической детали 3, а между уплотнением 1 и нижней торцовой поверхностью 9 имеется просвет (фиг. 2). Поступают цилиндрические детали 3 в пазы 6 транспортного средства 4, смонтированного с возможностью движения на основании 5, по входному потоку Ч. При этом деталям 3 сообщают движение в направлении Ь в плоскости, расположенной перпендикулярно их продольной оси. При прохождении цилиндрической деталью 3 зоны щелевого паза 8 кольцевое уплотнение 1...

Номер патента: 1731591

Опубликовано: 07.05.1992

Авторы: Герасимов, Ковалев, Кульбачная, Кульбачный, Михайлов, Финиченко

МПК: B23Q 39/02

Метки: рабочий, ротор

...в к нижней оси 16, блокшпинделей 1 рабочих инструментов 2 располагается с угловым смещением относительно оси вращения диска 19. При этом засчет торцовой зубчатой муфты 22, один из элементов которой закреплен на барабане 8, а другой - на нижнем фланце 18, блок шпинделей 1 кинематически связан с диском 19, Кроме того, на нижнем фланце 18 смонтировано зубчатое колесо 23, связанное с приводом вращения ротора (не показан). Дополнительно этому в качестве рабочего инструмента 2 использованы шаровые фрезы, центры сфер которых размещены по окружности, являющейся производящим контуром конуса, вершина которого распола- гается в центре прецессионального качания О, а угол при вершине определяется угловым смещением шпинделя находится из выраженияа...

Номер патента: 1708639

Опубликовано: 30.01.1992

Авторы: Герасимов, Ковалев, Михайлов, Пасечник, Финиченко

МПК: B23P 19/02, B30B 11/12

Метки: автомат, роторного, сборки, типа

...изготовлены керны для кернения ободка гайки 14, а на торце наружного ползуна 10 изготовлен пуансон для деформации ободка гайки 14, На внутреннем ползуне 11 выполнен базирующий участок 30 и протяжка 31. Барабан 9 смонтирован на валу 32, установленном в подшипниках 33 ротора 8,Автомат для сборки роторного типа работает следующим образом,Вращение от привода 16, установленного в нижнем ярусе основания 7, через кинематическую передачу 17 и вал-шестерню 18, 19, 20 передается технологическому ротору 8, горизонтально смонтированному в верхнем ярусе основания 7.При этом барабан 9, закрепленный на валу 32 в подшипниках 33 корпуса ротора, синхронно вращается с наклонным нагружающим диском 24, смонтированным на валу 22 в подшипниках 23. Так как...

Номер патента: 1618910

Опубликовано: 07.01.1991

Авторы: Михайлов, Михайлова, Тернюк, Финиченко

МПК: F16D 3/18

Метки: зубчатое, соединение

...зубе 3 обоймы 2 представляютсобой плавные кривые, их положение длякаждого значения угла поворота соединения описывается уравнениями Х 1 = г соз а+ Хо;У 1 = гз 1 п а + Уд; (3)Уо соз а - Хо з 1 п аз 1 п (ф - а) Для определения геометрических параметров зубьев 4 втулки 1, например, в поперечном сечении 7 с параметрами Ег =,0 необходимо подставить это значение параметра в левую часть третьего уравнения системы (2) и найти связь параметров в виде зависимостиб 1 (а,ф) =О.Рассматривая совместно зависимость 3, первое и вто рое ура в не ни я системы (2), необходимо, задаваясь значением а в ураснении (4), определить значение ф, а затем, используя первое и третье уравнения системы (2), вычислять координаты Хг и Уг боковой поверхности 5 и/или...

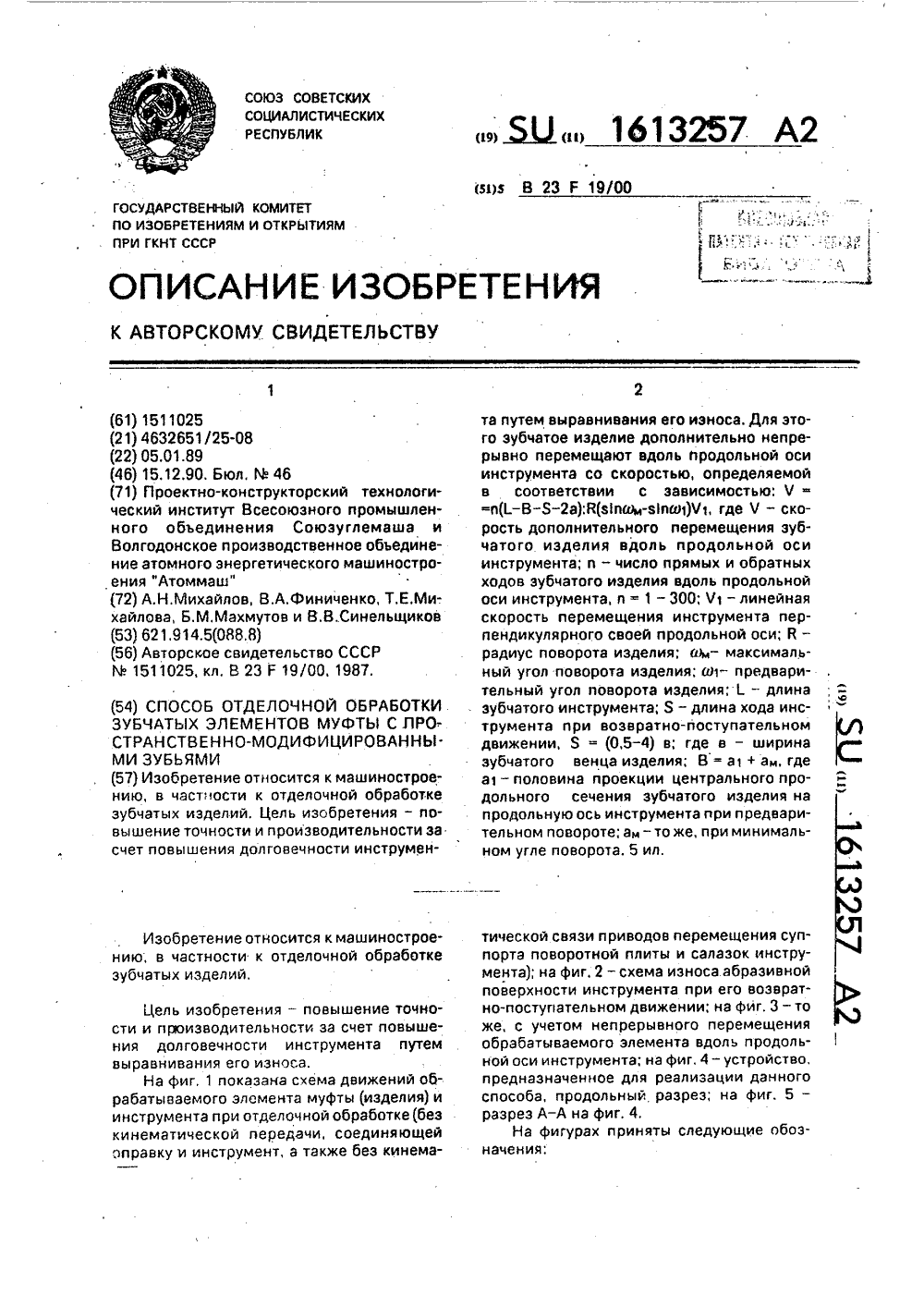

Номер патента: 1613257

Опубликовано: 15.12.1990

Авторы: Махмутов, Михайлов, Михайлова, Синельщиков, Финиченко

МПК: B23F 19/00

Метки: зубчатых, зубьями, муфты, отделочной, пространственно-модифицированными, элементов

...1 вдоль. продольной оси инструмента 2 пневмоцилиндр 38, связанный посредством штока с суппортом 29, установлен на ползуне 46 и снабжен приводом непрерывного его перемещения по продольным направляющим 37 станины 9. Поивод непрерывного перемещения ползуна 46 содержит передачу винт-гайка 47, 48, зубчатые колеса 49, коробку 50 скоростей, предназначенную для изменения направления перемещения ползуна 46, вал 51, муфту 52 сцепления, муфту 53 и монтер-редуктор 54, Суппорт 29 поворотной плиты 22 и салазки 7 инструл энта 2 посредством привода перемещения 38 - 52 суппорта 29 и привода перемещения 55 - 59, 39, 40 салазок 7 кинемэтически связаны между собой, при этом конструктивные параметры их передач выполнены в соответствии со следующим...

Номер патента: 1572790

Опубликовано: 23.06.1990

Авторы: Герасимов, Михайлов, Финиченко

МПК: B23Q 39/02

Метки: движения, привод, рабочего, ротора, технологического

...работает следующим . образом.В процессе эксплуатации технологичеСкого ротора барабан 4, закрепленный на валу 7, размещенном в подшипнике 8, поворачивается относительно неподвижного пазового копира 1, установленного в стакане 2, расположенном на плите 9. За счет того, что рабочие ролики 5 установлены в пазовом копире 1 на осях 6, смонтированных на ползунах 3, обеспечивается возвратно-поступательное перемещение ползунов 3, соответствующее заданному технологическому движению и профилю пазового копира 1, В скоростных технологических роторах возникающие при этом инерционные нагрузкиползунов 3 приводят к нарушению кинематической связи привода рабочего движения, В этом случае появляются удары рабочих роликов 5 о рабочие поверхности...

Номер патента: 1495030

Опубликовано: 23.07.1989

Авторы: Михайлов, Михайлова, Финиченко

МПК: B23F 19/00

Метки: бочкообразным, зубом, зубчатых, реализации

...2 вокруг оси 8 производится согласованно свращением вокруг своей продольной осиизделия 1 в соответствии со следующей зависимостью:Мм (1)041 сфгде Й - угловая скорость доворота инструмента;.у - угловая скорость вращения изделия;1:, - коэффициент пропорциональности, зависящий от режймов обработки, физико-механическихсвойств материала изделия ирежущих свойств инструмента,который выбирается из следующих пределов К 1 2 - 90.Коэффициент пропорциональности К , позволяет определить и обеспечить угловую скорость доворота инструмента,необходимую для качественного полу, чения пространственно-модифицированной формы зубьев в зависимости от режимов обработки, физико-механических свойств материала иэделия и режущихсвойств инструмента....

Номер патента: 1493813

Опубликовано: 15.07.1989

Авторы: Колесник, Лукичев, Михайлов, Финиченко, Чернышев

МПК: F16D 3/18

Метки: зубчатой, муфты, настройки

...размерным упором и т,д,50 55 Изобретение относится к машиностроению и предназначено для обеспечения настройки зубчатых муфт.Целью изобретения является обес 5 печение надежности и долговечности работы муфты путем обеспечения стабилизации условий зацепления,зубьев полумуфт с зубьями обоймы при соединении скрещивающихся налов. 10На фиг.1 показана схема расположения скрещивающихся валов, на которых н т. Аи А расположены средние плоскости зубчатых венцон полумуфт, на фиг.2 - вариант зубчатой муфты для осуществления предлагаемого способа настройки.При настройке устанавливают расстояние, между венцами полумуфт АА = Е, определенное иэ условия равенства угла перекоса допускаемому углу компенсации по формуле Реализация предлагаемого...

Номер патента: 1481524

Опубликовано: 23.05.1989

Авторы: Дубин, Лукичев, Похилов, Ромащенко, Финиченко, Чернышев

МПК: F16D 3/18

Метки: венец, зубчатый

...состоит из дуги окружности АВ идвух отрезков АС и ВР, наклоненных коси вращения под углом у. Наличие такой цетрирующей поверхности при пространственной модификации позволяет добитьсяполного центрирования, стабилизации условий зацепления, так как точность и форма центрируюшей поверхности 2 соответствует модификации боковых поверхностейзубьев 1. Это повышает долговечность зацепления зубьев муфт за счет указанногоулучшения условий их эксплуатации. гаУ=созр 40 где- параметр поверхности при угловых перемещениях оси заготовки. Следовательно, 45Огибающая семейства запишется следующей системой уравнений; г,(Х 1 )+(У 1 ):- г,Таким образом, после исклк чения в уравнениях огибающей параметра 1 получается уравнение окружности с радиусом,...

Номер патента: 1392421

Опубликовано: 30.04.1988

Авторы: Колесник, Лукичев, Михайлов, Финиченко, Чернышев

МПК: G01M 13/00

Метки: зубчатых, исследования, соединений, стенд, шлицевых

...от подшипников 8 поверхности клина 9 воздейстнуют подшипники 22, установленные на качающих элементах 23, которые ири помощи подшипников 24 установлены в корпусе 4. Качающий элемент 23 имеет водило, выполненное н виде рычага 25, на котором установлен подшипник 26, взаимодействующий с профильным пазом приводного диска 11, Для обеспечения создания одинакового усилия на оба плеча рычага 3 иаз целесообразно выполнять симметричным относительно оси вращения диска 1.Профиль иаэа может быть разным, например н ниде эллипса, и он зависит от задаваемого при испытаниях закона нагружения.ф Стенд работает следующим образом.Зубчатую обойму 1 закрепляют при помощи переходного фланца 21 на двуплечем рычаге 13, причем оси рычага 13 и зубчатой обоймы 1...

Номер патента: 1381294

Опубликовано: 15.03.1988

Авторы: Колесник, Лукичев, Михайлов, Финиченко

МПК: F16J 15/00

Метки: вращающихся, несоосностью, переменной, соединений, уплотнения, элементов

...определяются, по1Формулам:для радиальных эксцентриковых втулокаагс сов (3)для угловых эксцентриковых втулок 1-сов ы= агссов2 в 1 пы ф(4) гдеи- углы, координирующиеповорот эксцентриковыхвтулок;а - величина радиальногосмещения осей обоймы ивала втулки в данныймомент;ы - величина углового смещения осей обоймы и валавтулки в данный момент.При этом благодаря размещению наружной эксцентриковой втулки 4 в стакане 3, а внутренней эксцентри,ковой втулки 7 блока на валу 1 постоянно обеспечивается соосность охватываемой цилиндрической поверхности наружной эксцентриковой втулки 4 со стаканом 3, а охватывающей цилиндрической поверхности внутренней эксцентриковой втулки 7 с валом 1. Это исключает вращение всего блока эксцентриковых втулок 4-7 при...

Номер патента: 1348097

Опубликовано: 30.10.1987

Авторы: Гутенберг, Лукичев, Робер, Толока, Уткин, Финиченко, Чернышев

МПК: B23F 9/00

Метки: зуба, зубчатых, модификацией, нарезания, продольной

...устройства, вызванных дополнительной радиальной подачей и изменением межцентрового расстояния (по профилю копира). Таким образом результирующая радиальная подача определяется по формуле -8 :8 + сР" "аВключаемая радиальная подача 8 превьппает по своей величине максимальное значение переменной радиальной подачи 8 и поэтому является доминирующей для привода следящего устройства. В результате подача Б, является постояной по направлению (противоположно направлена Б ) и пеа ременной по величине, а следовательно, двигатель работает без реверса, что позволяет существенно (на 20-307) повысить точность профиля зуба и сократить время на ремонт двигателя (так как поломки его случаются реже),П р и м е р .Рассмотрим нареэание зубчатых втулок...

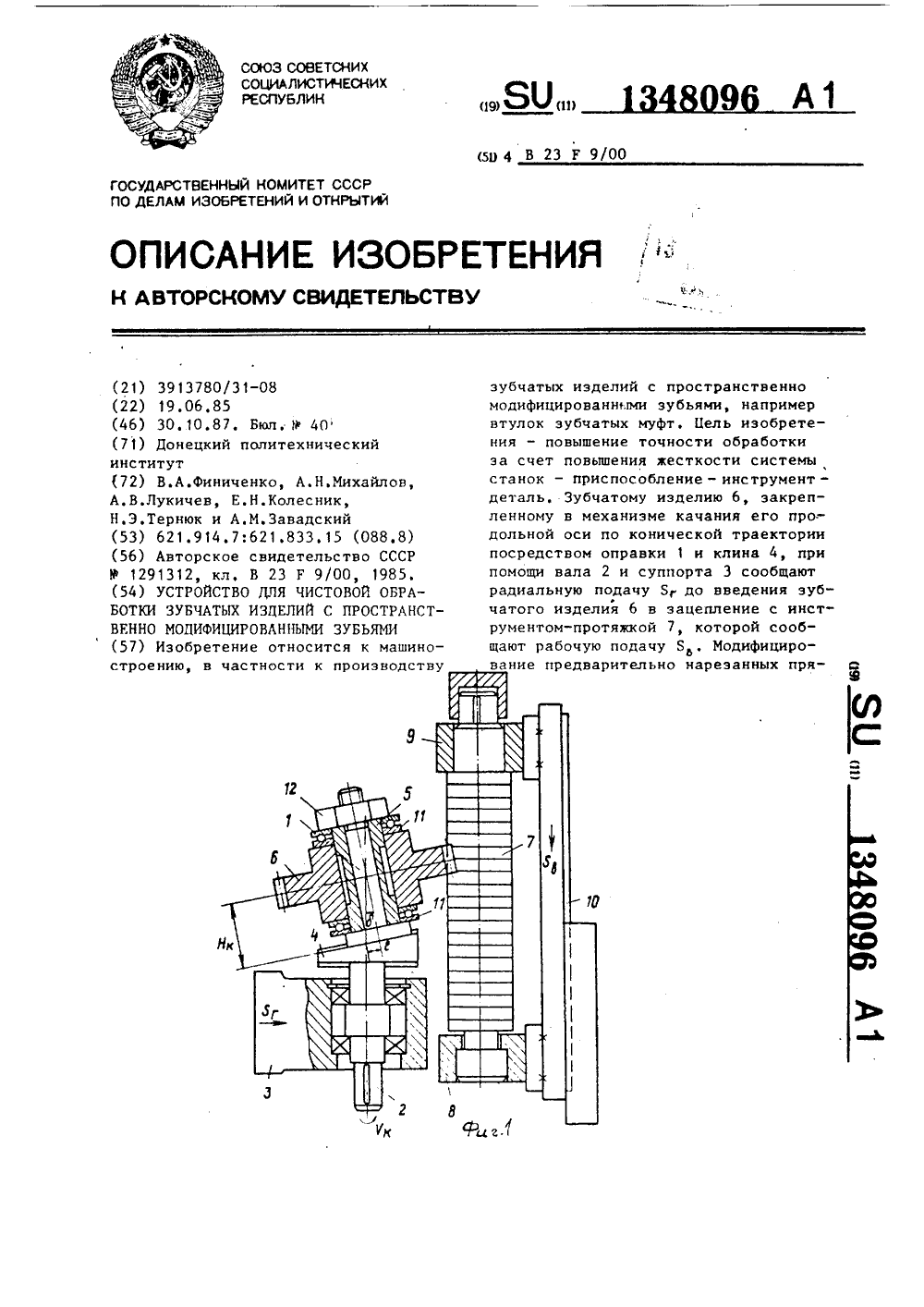

Номер патента: 1348096

Опубликовано: 30.10.1987

Авторы: Завадский, Колесник, Лукичев, Михайлов, Тернюк, Финиченко

МПК: B23F 9/00

Метки: зубчатых, зубьями, модифицированными, пространственно, чистовой

.... - протяжкой 7, запе пленной межлу двумя балкакти - переднейВ и заднс и 9 которы крепятся цавертикальных салазках 10, При этомизделие 6 размеп;ецо на втулке 5 вупорцых подпптпциках ,1 прц помопцгаек 12, а оправка 1 закреплена нпазу клина ч с эксцентриситетом относительно осц вала 2 прц томоптисменных угаров 13, прикт;еплсццых кклицу ч винтатц 1,размещается, зубчатое изделие 6, закрепленное гайками 12, Обрабатывающийинструмент 7 закреплен в передней 8и эадттеи 9 бабках, размещенных навертикальных салазках О, и соединенс захватом,Зубчатому иэделию 6, закрепленному в механизме качания его гродольнойоси по конической траектории посред 10ством оправки 1 и клина ч при помотгт 1 вала 2 и суппорта 3, сообщаютрадиальную подачу Ч до введения...

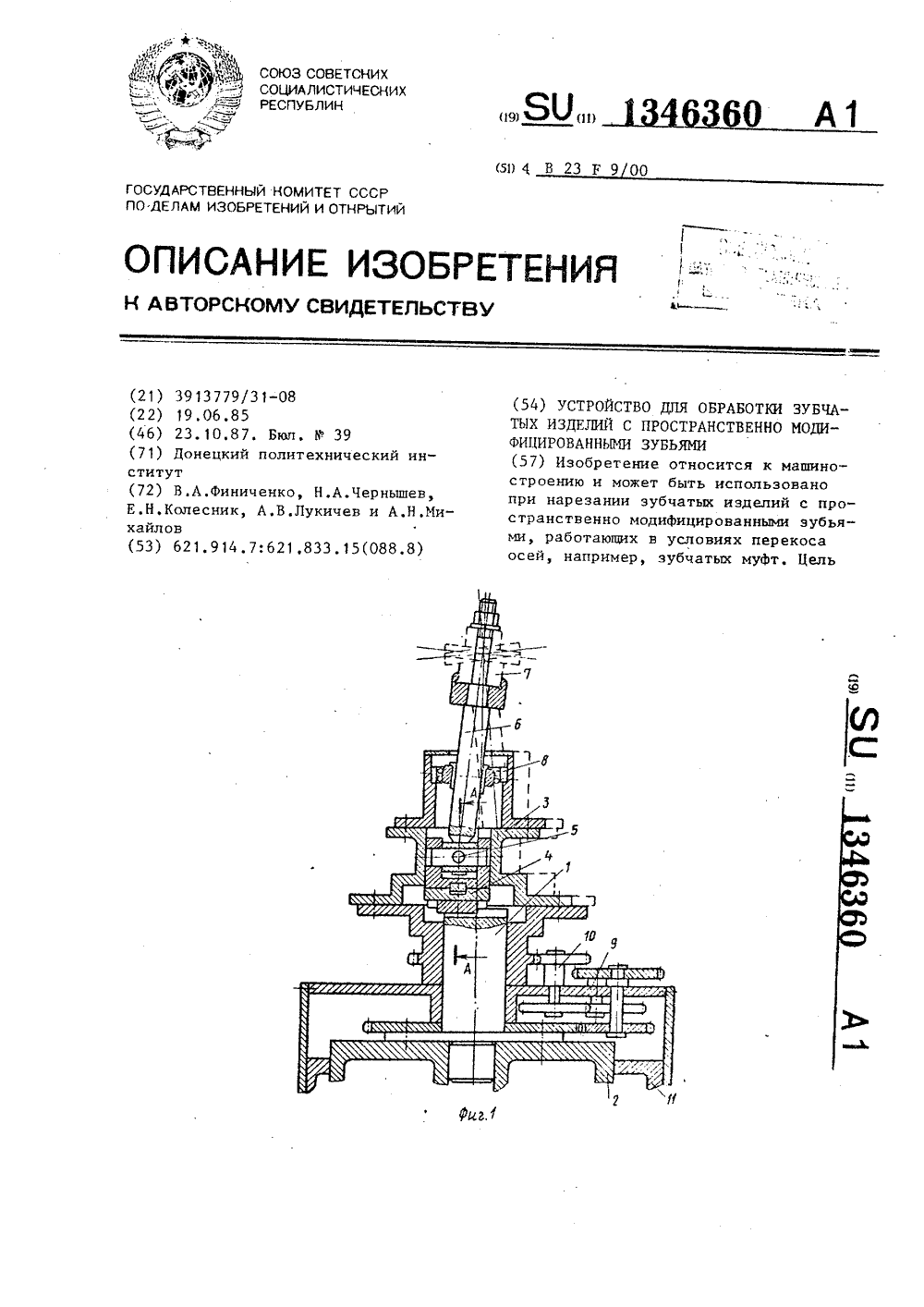

Номер патента: 1346360

Опубликовано: 23.10.1987

Авторы: Колесник, Лукичев, Михайлов, Финиченко, Чернышев

МПК: B23F 9/00

Метки: зубчатых, зубьями, модифицированными, пространственно

...Связан с корпусом 11 зубаобрабатыва 1 д- ;5 щего станка. Перед обработкой зубчатого изделия устройство настраивается ня заданный у 1 Ол наклона Оправки, Цл 51 этого бо 1- )д ты, ссед 1 тняющи Фя-.юнцы Флянцевых донне, собранной нз Фланцевых опор. Колонна 3, вращаясь вокруг оси стола 2, посредством эксцентрично устанбвленных Обойм задает шарниру 5 и подшипнику О перемещение па окружности вокруг Оси стала, что обусловливает перемещение оси Оправки по конической траектори 1 л. Это обеспечивает получение зубчатых изделий с пространственной модификацией зубьев высокой точности, 2 ил,Обойм, отпуска 1 отся, и от сдвига фланцевых обойм. Одной относительно другой перпендикулярно оси стола оправка наклоняется. Взаимный сдвиг Фланпевых обойм...

Номер патента: 1333486

Опубликовано: 30.08.1987

Авторы: Ажажа, Завадский, Михайлов, Тернюк, Финиченко

МПК: B23F 19/00

Метки: бочкообразным, зубом, зубчатых, колес

...ремней 19. 50 На основании 7 и поворотной плите6 выполнены шкалы 20 и 21, образующие нониус отсчета угла поворотаплиты 6,Способ осуществляют следующим образом,аа направление вращения инструментаизменяют при переходе инструментачерез исходное положение за времяполного цикла поворота инструмента.У устройства для обработки зубчатых колес с бочкообразным зубом,вклю.чающего оправку для установки зубчатого колеса с возможностью его враща О тельного движения, и инструмент, установленный на валу, расположенном вопорах плиты на основании, с возможностью его вращения, возвратно-поступательного движения и поворота отно сительно колеса, плита установленас возможностью пбворота вокруг оси,расположенной в диаметральной плоскости обрабатываемого...

Номер патента: 1291312

Опубликовано: 23.02.1987

Авторы: Завадский, Лукичев, Михайлов, Тернюк, Финиченко

МПК: B23F 9/00

Метки: бочкообразных, зубьев

...зубчатого изделия при обработке, что повышает точность икачество обработки за счет обеспечения пространственного зацепленияс линейным касанием, имитирующимреальные условия эксплуатации,Таким образом, по предлагаемомуспособу обработки получение геометрического места продольной оси изделия в виде конуса осуществляется методом согласованных угловых перемещений, осуществляемых путем вращениявокруг продольной оси зубчатого изделия и дополнительного вращениявокруг оси обката, а также доворотавокруг оси, лежащей в плоскости центрального поперечного сечения зубчатого венца, что повышает точность икачество обработки за счет обеспечения пространственного зацепления слинейным касанием, имитирующим реальные условия эксплуатации,...

Номер патента: 1231384

Опубликовано: 15.05.1986

Авторы: Гордиенко, Гуня, Петтик, Польченко, Финиченко

МПК: G01B 5/20

Метки: зубчатых, зубьев, колес, модификацией, продольной

...устройства для реализацииспособа и снижение трудоемкости контроля путем упрощения настройки ука-.занного устройства.На фиг. 1 изображена схема устройства для реализации предлагаемогоспособа; на фиг.2 - вид А на фиг.1;на фиг.З - схема контроля зубчатогоколеса; иа фиг.4 - вид Б на фиг.З;на фиг.5 - схема получения бочкообразного зуба; на фиг.б - сечение В; Вна фиг.5.Устройство для реализации способаконтроля зубчатых. колес с продольноймодификацией зубьев содержит корпус1 Г-образной формы с направляющей 2на горизонтальной полке, каретку 3,, расположенную на направляющей 2, ходовой винт 4, установленный на горизонтальной полке корпуса 1 и кинематически связанный с кареткой 3, индикаторную головку 5 с измерительнымнаконечником 6,...

Номер патента: 1220866

Опубликовано: 30.03.1986

Авторы: Ажажа, Киселев, Прилепа, Сергеев, Финиченко, Шимановский

МПК: B23B 31/00

Метки: закрепления, нецилиндрических, патрон

...кольцом 7. Для самоцентрирования дисков 1, 2 и 3 относительно друг друга, заключающегося в совмещении их внутренних полос тей, в среднем диске 3 выполнены центрирующие лунки, а в крайних дисках 1 и 2 в соосно расположенных отверстиях установлены подпружиненные шарики 8.В корпусе 4 патрона выполнены радиальные пазы 9, В которых размещены спицы 10. На них закреплен обод 11 винтами 12, Обод 11 связан с тормозным элементом 13 кинематически, например, с помощью клиноременной передачи, включающей клиновой ремень 14 и шкив 15 тормозного элемента 13. В качестве последнего может быть использован электрический генератор,120866 5 1 О 15 20 25 30 35 40 замкнутый на определенную нагрузку,Патрон имеет установочную искусственную базу, с...

Номер патента: 1194610

Опубликовано: 30.11.1985

Авторы: Гордиенко, Дашевская, Финиченко

МПК: B23F 5/00

Метки: зубчатых, колес

...кл, В 23 Р 5/00, 1970.(54)(57) УСТРОЙСТВО ДЛЯ ОБРАБОТКИЗУБЧАТЫХ КОЛЕС, содержащее шпиндельизделия, установленный с возможностью вращения и механизм продольной модификации зубьев, связанный ЯО 1194610 А со шпинделем изделия, о т л и ч аю щ е е с я тем, что, с целью расширения технологических воэможностей механизм продольной модификации зубьев выполнен в виде установленного с воэможностью вращения барабана, двух эксцентрично размещенных в нем и одна относительно другой втулок, на внешней поверхности которых выполнен зубчатый венец, и двух расположенных с возможностью синхронного вращения реек, каждая иэ которых связана соответственно с одним иэ указанных зубчатых венцов, причем втулки жестко связаны с бара-баном, а шпиндель изделия...

Номер патента: 1186931

Опубликовано: 23.10.1985

Авторы: Гордиенко, Гуня, Капустин, Петтик, Польченко, Финиченко

МПК: G01B 5/20

Метки: беззазорном, зацеплении, зубчатых, колес

...настройкой оси измерительного иконтролируемого колес 15 и 14 должны быть параллельны при угле наклона средней плоскости зубчатого венца, равной нулю. Причем установка контролируемого колеса 14 должна быть такой, чтобы средняя плоскость его проходила через ось поворота О рычага 7. Настройка устройства производится при снятых контролируемом и измерительном колесах 14 и 15. Измерительную каретку 2 устанавливают в среднем положении. Индикатор 6 закрепляют так, чтобы измерительный наконечник прошел около половины своего хода. Передвижением основ.ной каретки 3 (отстопорив рукоятку 9) оси оправок 4 и 5 устанавливают с точностью до 0,5 мм по шкале 10 на расстоянии, равном номинальному измерительному межосевому расстоянию, которое для...

Номер патента: 1161291

Опубликовано: 15.06.1985

Авторы: Финиченко, Чернышев

МПК: B23F 9/00

Метки: бочкообразных, зубьев

...угло-,с 30 вые согласованные перемещения вокруг двух взаимно перпендикулярных осей таким образом, что ось заготовки перемещают по конусу, вершина которогО совмещена с точкой пе.35 ресечения осей, а радиус окружности 1 , по которой движется центр симметрии венца, определяют из соотношенияй=Ь. ь 1 и, 140 Необходимое дополнительное движение заготовки осуществляется следующим образом где- превьшение центра зубчатого венца над точкой пересечения координатных осей;Т - угол наклона оси заготовки,На фиг, 1 показана схема относительного движения втулки и обоймызубчатой муфты, на фиг. 2 - схемадополнительного движения оси заго-товки, на фиг. 3 - схема дополнительного движения заготовки с помощью кулачковых механизмов - примерреализации...

Номер патента: 841016

Опубликовано: 23.06.1981

Авторы: Иванов, Моспан, Попудрибко, Финиченко, Фишер

МПК: G08G 1/12

Метки: автоматическогосбора, информации, пассажирскомтранспорте

...формирует сначала команду на запуск блока 44 записи через схему 34 управления аппаратом записи и команду установки "0" счетчиков и триггера 26, После разгона магнитофона блок 45 вырабатывает команду, по которой текущее время записывается в первйй счетчик 14 времени, команду по которой предварительная постоянная информация с дешифраторов 20 и с первого счетчика 14 времени записывается в первый сдвиговый регистр 21, запрещает считывание информации второго сдвигового регистра 35, закрыв схему И 40, и разрешает считывания с первого сдвигового регистра 21, открыв схему И 39, Также вырабатывается команда в блоке 32 управления на прохождение тактовых импульсов в регистры 21 и 35 на считывание и на элемент И 35 и формирователь 37 кодирующего...

Номер патента: 489130

Опубликовано: 25.10.1975

Авторы: Игнатенко, Моспан, Рубинштейн, Стельмах, Финиченко

МПК: G07B 15/02

Метки: пассажиров, перевозки, учета

...вошедших и вышедших пассажиров, но они равны нулю, поскольку автобус только прибыл на остановку. После открытия дверей пассажиры входят и выходят воздействуя на датчики 3 и 1, расположенные на нижней и верхней ступеньках, которые выдают электроимпульсы и дешифраторы 5, В зависимости от последовательности электроимпульсов датчиков пассажиров, расположенных на верхней и нижней ступеньках, дешифраторы 5 выдают электоимпульсы на формирователь импульсов 6 входящих или формирователь импульсов 7 выходящих пассажиров, от которых сформированные импульсы поступают через контакты 8 и 9 на электрсмагниты 10 и 11, которые меняют информацию о количестве вышедших и вошедших пассажиров автобуса в соответствующих носителях информации...
