Патенты с меткой «трансформатор»

Номер патента: 1171862

Опубликовано: 07.08.1985

Авторы: Бобров, Скляров

МПК: H01F 27/28

Метки: повышающий, трансформатор

...секции разрывается и ее выводы соединяются в зависимости от выбора величины коэффициента трансформации или параллельно,или последовательно, или параллельно-последовательно, т. е. так, что рядом расположенные обмотки четных секция попарно соединяются последовательно, а пары этих обмотокмежду собой соединяются параллельно.Изоляционная шайба 3, на которую наматывается первичная обмотка 1, выбираетсятоньше изоляционной шайбы 4, на которуюнаматывается вторичная обмотка 2, таккак для повышающего трансформатора необходимо, чтобы число витков в четных секциях было бы меньше числа витков в нечетных секциях,Необходимый коэффициент трансформации можно обеспечить не только выбором определенного отношения числа витков первичной и вторичной...

Номер патента: 1171914

Опубликовано: 07.08.1985

Авторы: Бомштейн, Шахтарина

МПК: H02K 24/00

Метки: вращающийся, сдвоенный, трансформатор

...и может быть использовано в системах автоматического контроля и регулирования в качестве датчика угла и фазы.Целью изобретения является уменьшение габаритов.На чертеже схематически изображены магнитопроводы статора и ротора сдвоенного вращающегося трансформатора (ВТ).ВТ содержит магнитопроводы 1 и 2 статора и ротора. На магнитопроводе 2 ротора расположены обмотки 3 и 4 возбуждения, а на магнитопроводе 1 статора выходные обмотки 5 и 6 двух каналов.Магнитопроводы 1 и 2 статора и ротора разделены продольными вырезами 7 и 8 и насыщающимися перемычками 9 - 12 соответственно на два кольцевых сектора 13 - 16, в пазах первых из которых размещены выходные обмотки 5 и 6, а в пазах вторых - обмотки 3 и 4 возбуждения двух каналов.Направление намотки...

Номер патента: 1171915

Опубликовано: 07.08.1985

Автор: Милюков

МПК: H02K 24/00

Метки: бесконтактный, вращающийся, трансформатор

...так и и пар полюсных обмоток.В зависимости от полярности взаимного включения обмоток 13, 15 и 14, 16 составляющих короткозамкнутые обмотки ротора, бесконтактный ВТ будет решать синусо-косинусное преобразование с числом пар полюсов р=ги+п или р=ги - и. При отличии гп от п на единицу можно получить двухполюсный ВТ.Устройство работает следующим образом.При подаче напряжения на одну из обмоток возбуждения, например 5 и 6, в об 171915мотке 13 ротора наводится ЭДС, пропорциональная111: Чьяп П 1 юс,а на обмотке 14, пропорциональная11, = 1.1 ь сов гп юс,где 11 - напряжение поданное на обмотку5 иб;а - угол поворота ротора, отсчитываемый от положения нулевой взаимной индукции обмоток 5, 6 и 13.10 В остальных обмотках ЭДС не наводятся,так как при...

Номер патента: 1180994

Опубликовано: 23.09.1985

Авторы: Бунин, Мелешко, Смагин

МПК: H01F 21/12

Метки: силовой, трансформатор

...не содержащего нерегулируемые части (фиг. 3 и 4), состоит из двух одинаковых регулировочных ветвей 2 и 4.Кривая 6 (фиг. 9) отражает потери прн последовательном соединении регулировочных ветвей обеих обмоток трансформатора (фиг. 1), кривая 7 - при параллельном соединении (фиг. 2).При последовательном соединении регулировочных ветвей общее число витков в обеих обмотках увеличивается,что при неизменном питающем напряжении приводит к уменьшению основного магнитного потока без изменения коэффициента трансформации между обмотками. При этом потери холостого хода уменьшаются, а потери короткого замыкания возрастают за счет увеличения омического сопротивления обмоток и добавочных потерь. Поэтому кривая 6 име" ет меньшую ординату при 8 =...

Номер патента: 1185512

Опубликовано: 15.10.1985

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...из них) имеет в своих пазах синусоидально распределенную обмотку, число пар полюсов Р которой имеет с числом пазов магнитопровода Х наибольший общий множитель т,В данном ВТ в одном или нескольких пазах магнитопровода, смещенных между сон бообои на углы, кратные - , числа проводников синусоидально распределенной обмотки 25 не равны между собой и отличаются на единицу. Распределение сумм чисел витков в группах пазов, взаимно смещенных на углы - , выполнено по синусоидальному закону. 30 Поясним выполнение данного устройства на примере многополюсного ВТ с числом пар полюсов Р=8 и числом пазов одного из магнитопроводов (статора или ротора),несущего синусоидально распределенную обмотку, равным 2=20. Для этого примера наибольший общий...

Номер патента: 1188794

Опубликовано: 30.10.1985

Авторы: Коваленко, Красношапка

МПК: H01F 29/14

Метки: вращающимся, магнитным, полем, регулируемый, трансформатор

...2 - разрез А-А на фиг. 1,Трансформатор содержит кольцевой магнитный шунт 1 с радиальными пазами 2 на торцовой поверхности, в которых размещена тороидальная обмотка 3 подмагничивания постоянным током, среднюю часть 4 основного кольцевого магнитопровода с радиальными пазами 2 на обеих его торцовых поверхностях, в которых размещена первичная тороидальная обмотка 5 переменного тока, крайнюю часть 6 основного кольцевого магнитопровода с радиальными пазами 2 на торцовой поверхности, в которых размещена вторичная тороидальная обмотка 7 переменного тока, скобы 8, стяги-вающие все три части 1,4 и 6 магнито. провода и удерживающие его в цилиндрическом кожухе 9 из немагнитного материала.Все три части 1, 4 и 6 кольцевого магнитопровода выполнены с...

Номер патента: 1190423

Опубликовано: 07.11.1985

Авторы: Булеков, Левин, Серебряков

МПК: H01F 29/08, H02K 24/00

Метки: поворотный, трансформатор

...поворотного магнитопровода в пределах +180 можно в качестве немагнитногоозазора применять немагнитные цилиндрические прокладки постоянной толщины из антифрикционного материала (например, из капрона, фторопласта и т.п.). Применение таких прокладок позволяет обеспечить постоянство немагнитного зазора при повороте элементов магнитопровода без использования специальных подшипников (фиг. 3 и 4). Последнее значительно упрощает конструкцию трансформатора.При установке прокладок должны быть предусмотрены выбор материалов и способ их закрепления таким образом, чтобы обеспечивалось скользящее сопряжение элементов, допускающее проворачивание их "от руки" и предотвращающее произвольный поворот в рабочем режиме.Установка прокладок может быть...

Номер патента: 1191954

Опубликовано: 15.11.1985

Авторы: Деев, Зиннер, Сазонова, Шамрай, Юрченко

МПК: H01F 27/36

Метки: стержневой, сухой, трансформатор

...поверхности от торцов к вводу поверх изоляции 4 нанесено полупроводящее покрытие 6 с меньшей проводимостью, чем у покрытия 5, причем материалы покрытия 5 и 6 по наружной поверхности изоляции 4 имеют электрический контакт по длине окружности, выполненный внахлест. Механическая защита и изоляция покрытия от окружающей среды осуществляется покровным слоем изоляции 7, Подвод высшего напряжения происходит через проходной изолятор 8, расположенный с наружной поверхности обмотки. На фиг. 2 детально поясняется конструкция проводящего покрытия 5. Оно состоит из двух торцовых элементов 9 и П-образного сечения цилиндрического элемента 10 с электрическим соединением между собой 11 и имеющих перехлест друг с другом в цилиндрической части торцовых...

Номер патента: 1193753

Опубликовано: 23.11.1985

Авторы: Леонов, Милюков, Пассов

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...2 Е может быть кратно 4 р и в этомслучае на магнитопроводе ротора 2располагаются две квадратурные"сос-.редоточенные обмотки. Угловое распо 25 ложение пазов магнитопровода статора1 определяется относительно.оси одцео эл,г 32 851193753 Ю- ово 30+в; )815 М,Составитель В. КомаровРедактор В. Иванова Техред С.Мигунова Корректор И.Эрдейи Заказ 7322/56 Тираж 645 Подписное ВНИИПИ Государственного комитета СССР по делам изобретенйй и открытий 113035, Москва,.Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Величина У;получена и" М 1 щ,путем округления до ближайшего целогочисла.СПорядок округления витков в тринадцатом и двадцать третьем пазахобусловлен требованием равенства ко-личества положительных и отрицательных...

Номер патента: 1198296

Опубликовано: 15.12.1985

Автор: Рязанов

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...и упрощение его конструкции.На фиг.1 представлен инерционный трансформатор вращающего момента, общий вид; на фиг.2 - разрез А-А на фиг.1.Инерционный трансформатор вращакг щего момента содержит входной вал 1, жестко связанный с центральным колесом 2 с внутренними зубьями планетарного инерционного импульсатора с сателлитами 3, на которых установле.ны неуравновешенные грузы 4, и центральным колесом 5 с промежуточным валом 6. В последнем равномерно по окружности расположены оси 7 с закрепленньяи в ннх пластинами 8 двух совмещенных микрохраповых механизмов свободного хода (МСХ). Один конец пластин 8 сопряжен с храповым колесом 9 с наружными зубьями, закрепленным на выходном валу 10, а другой конец - с храповым колесом 11 с внутренними...

Номер патента: 1198580

Опубликовано: 15.12.1985

Авторы: Кронгауз, Шлыков

МПК: H01F 27/30

Метки: трансформатор, трехфазный

...1. На стержни 2 намотаны обмотки 4. Обмотки 4 размещены между верхней сварной рамой 5 и опорными элементами 6, приваренными к основанию 7, а рама 5 и опорные элементы 6 стянуты шпильками 8, расположенными с внешней стороны между обмотками 4. Между верхними ярмами 3 и верхними торцами обмоток 4 вставлены распорные элементы 9. По центральной оси проходит стяжная шпилька 10 с верхним прижимом 11, опирающимся на верхние ярма 3, и с нижним прижимом 12, на который опираются нижние торцы обмоток 4. При изготовлении предлагаемого трансформатора после вмотки обмоток 4 в магнитопровод 1 их фиксируют на нем с помощью центральной шпильки 10, верхнего 11 и нижнего 12 прижимов и распорных элементов 9. При этом фиксацию обмоток 4 начинают с того,...

Номер патента: 1198582

Опубликовано: 15.12.1985

Авторы: Бысов, Гоцевич, Колесник

МПК: H01F 38/30

Метки: трансформатор

...обеспечивает его разворот по отношению к продольной кромке замкнутого магнитопровода.Устройство работает следующим образом.По токоведущей шине 2 проходит измерительный ток, которь 1 й создает магнитный поток в магнитопроводах 1 и 3. Магнитный поток в магнитопроводе 3 наводит сигнал в измерительной обмотке 4. Коротко- замкнутая обмотка 5 создает магнитный противопоток в магнитопроводе 1, резко уменьшая его, тем самым выводит режим измерения на линейный участок. Кроме того, короткозамкнутая обмотка на участке между концами магнитного шунта, создавая противопоток, создает определенное сопротивление на этом участке. Этим достигается уве 5 1.0 15 20 25 ЗО 35 40 личение магнитного потока по магнитопроводу 3, что увеличивает сигнал на концах...

Номер патента: 1203607

Опубликовано: 07.01.1986

Авторы: Володин, Шамрай

МПК: H01F 27/34

Метки: трансформатор, трехфазный

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Г 1 атент, г. Ужгород, ул. Проектная. 4Редактор О, ГоловаяЗаказ 8425/56 Изобретение относится к электротехнике, в частности к трехфазным трансформаторам.Цель изобретения - повышение надежности трехфазных трансформаторов с любыми схемами соединения обмоток при работе в асимметричных режимах.На чертеже представлен предлагаемый трансформатор.Трехфазный трансформатор имеет трех- стержневой магнитопроводс обмотками 2, на верхнем и нижнем ярмах которого 10 установлены ярмовые балки (консоли) 3 и стягивающие их по краям шпильки 4, которые имеют гальванический контакт с консолями 3. На одной из шпилек 4 установлен трансформатор...

Номер патента: 1205034

Опубликовано: 15.01.1986

Авторы: Козин, Мигунов

МПК: G01R 19/00

Метки: измерительный, трансформатор

...резисторов 6 и , однивыводы которых соединены с выходомдифференциального усилителя 5, а дру-гие раздельно подключены к егопрямому и инверсному входам положительной и отрицательной обратнымицепями, Один входной зажим блока 4отрицательной емкости образован инверсным входом дифференциальногоусилителя 5, который подключен кжиле соединительного коаксиальногокабеля 2. Второй входной зажим блока4 отрицательной емкости образованвыводом конденсатора 8, который подключен к оплетке (экрану) соединительного кааксиального кабеля 2.При этом второй вывод конденсатора8 непосредственно связан с прямымвходом дифференциального усилителя5Устройство работает следующимобразам,Устройство подключено к источнику контролируемого напряжения посредством...

Номер патента: 1209973

Опубликовано: 07.02.1986

Авторы: Новожилов, Рязанов

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...по делам изобретений Москва, Ж - 35, Ра ППП Патентэ, г. УжгИзобретение относится к машиностроению.Целью изобретения является повышение долговечности работы трансформатора. На фиг. 1 изображен инерционный трансформатор вращающего момента; на фиг, 2 -- разрез А-А на фиг. 1. Инерционный трансформатор вращающегося момента содержит корпус 1, ведущий вал 2, установленное на нем центральное колесо 3 с наружными зубьями, неуравновешенные сателлиты 4 - 7, закрепленные на осях 8 - 11, установленных в заклинивающих элементах 12 - 15, которые расположены в пазах (не показаны) водила 16, выполненных перпендикулярно осям сателлитов. Дополнительные сателлиты 17 - 20 с осями 21 - 24 установлены в водиле 16 и зацепляются с центральным...

Номер патента: 1210185

Опубликовано: 07.02.1986

Авторы: Красноухова, Слепченко, Токарев, Токарева

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...4 и 5, образующие чередующиеся синусные 6 и косинусныеФазные зоны, Зубцы магнитопровода 3 в каждой фазной зоне синусной и косинусной выходных обмоток выполнены различными по высоте.Трансформатор работает следующим образом.При подключении обмотки 2 всзбуждения к источнику питания в рабочем воздушном зазоре появляется пульсиру ющий магнитный поток, нод воздействием которого в каждой секции синусной и косинусной обмоток 4 и 5 индуцируются ЭДС. ии гР = - 4 Р к дсов Рсь р (2)где Ф - угол поворота ротора,- частота питающего напряжения;ф - поток возбуждения,ачп робмоточные коэффициенты сне собнусной и косинусной обмоток,Р - коэффициент редукции,Выразим ЭДС секций (1) и (2)ввидел1 о р( )1 с эР (3) 611и 29е-- Р(Ц) уцсоэ сов Рф р(4)С 05Ф где 0...

Номер патента: 1210186

Опубликовано: 07.02.1986

Авторы: Батыгин, Храмов

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...распределения обмоток на магнитопроводе статора,Предлагаемый трансформатор содержит обмотку 1 возбуждения, первую фазу выходной обмотки 2, вторую фазу выходной обмотки 3, дополнительные обмотки 4 и 5, секции 6 и 7 дополнительных обмоток.Сущность изобретения поясняется на примере исполнения в видеиндукционного редуктосина с коэффициентом электрической редукциип=4 и числом зубцов статора К =12,Обмотка 1 возбуждения выполненапо типу зубец-полюс, а выходныеобмотки 2 и 3 распределены по зако:и- число пар полюсов выходЯвыем 2ных обмоток;4 - конструктивная постоянная.Для компенсации постоянной составляющей ЭДС к выходным обмоткам подключены последовательно дополнительные обмотки 4 и 5. Каждая из дополнительных обмоток состоит из двух )рупп...

Номер патента: 995639

Опубликовано: 07.03.1986

Авторы: Абрамян, Куликов, Курков

МПК: H01F 19/08

Метки: возбуждением, импульсный, трансформатор, ударным

...в газовой среде (например, ЯГб) под давлением может составить более 80 кВ/см, Кроме того, выполнение слоев коническими снижает напряженность электрического поля в промежутке между первичной обмоткой и крайними витками наружной поверхности обмотки высокого напряжения, улучшается качество наружных поверхностей высоковольтной обмотки, что повышает надеж" ность трансформатора и уменьшает его габариты. Интервал угла конуса при вершине одного слоя выбирается в пределах 70-180оПри углах конуса, близких к 180, технологически трудно произвести непрерывную намотку многих слоевобмотки (более 100), Кроме того, при превьппении этого угла повышается напряженность электрического поля в зазоре между первичной обмоткой трансформатора и наружными...

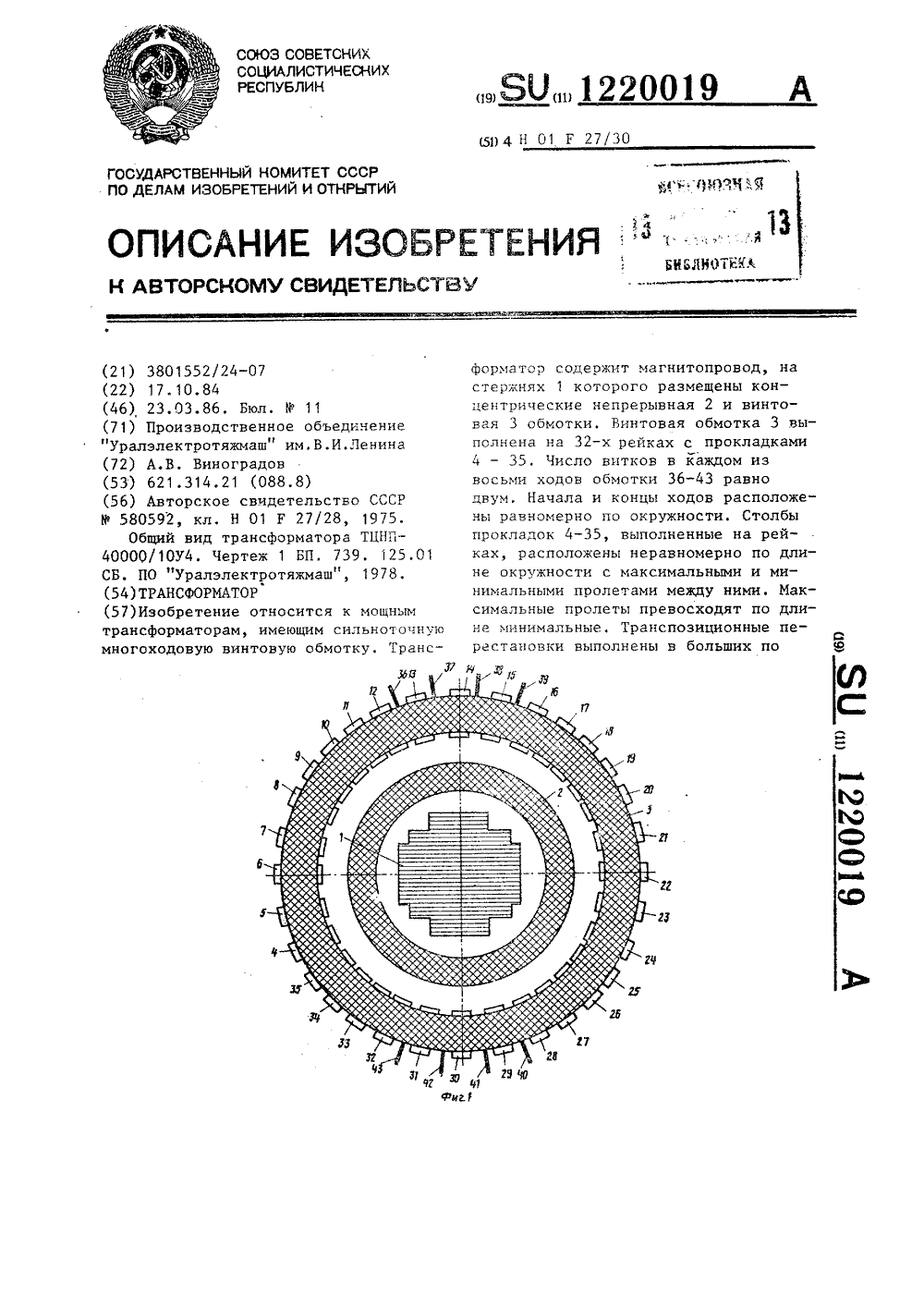

Номер патента: 1220019

Опубликовано: 23.03.1986

Автор: Виноградов

МПК: H01F 27/30

Метки: трансформатор

...вместе 0,4 длины окружности. Такимобразом, максимальные пролеты в 1,5раза превосходят по длине минимальные.Поскольку каждый ход состоит издвух параллельно соединенных проводов необходима транспозиция их.Транспозицяонные перестановки 44 и 45выполнены в оольших по длине пролетахмежду столбами прокладок 5-7, а также 21-23.Пусть диаметр обмотки равен 1000 мм,поэтому расстояние между рейками вмалых пролетах составляет 78,5 мм,а в оольшях 118 мм. Учитывая ширину ЗО прокладок 40 к,получаем расстояниемежду столбами прокладок в малыхпролетах 38,5 мм, а в больших 78 мм.Пря равномерном распределении реекпо длине окружности расстояние между 35 соседними столбами прокладок составило бы 58 мм. Таким образом, длинапролетов, в которых выполнены транс...

Номер патента: 1221423

Опубликовано: 30.03.1986

Авторы: Григорьев, Данилов, Леонов, Филимонов

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...механизма 9 свободного хода.На внутренних поверхностях обойм 12 микрохраповых механизмов свободного хода выполнены упоры 17. Поверхкость каждого упора 17, обращенная к соответствующему противовесу 15, параллельна ему, а между противовесом 15, обоймой 12, упором 17 и крышкой 13 образован канал 18, который сообщает полость 19, в которой размещены упругие пластины 14, с масляной ванной 2, а поджимные одконаправленкые пружины 16 размещены на упорах 17 и взаимодействуют с противовесами 15. 5 10 15 20 35 40 45 50 55 На обойме 12 выполнены также фиксаторы 20, ограничивающие перемещение упругих пластин 14 и противовесов 15,Инерционный трансформатор вращающего момента работает следующимобразом.Вращение от ведущего маховика...

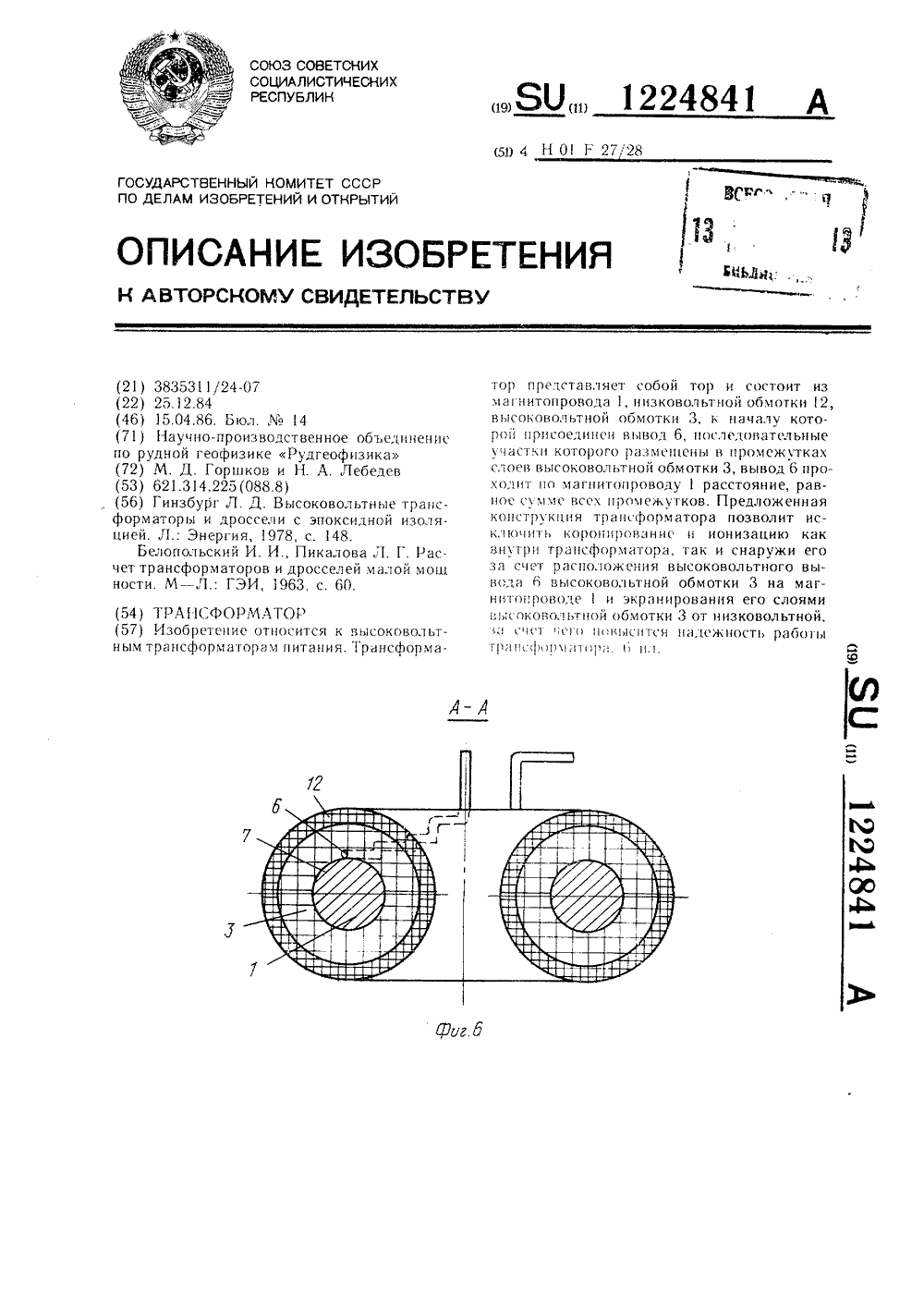

Номер патента: 1224841

Опубликовано: 15.04.1986

Авторы: Горшков, Лебедев

МПК: H01F 27/29

Метки: трансформатор

...На фиг. 4 уложена изоляция 11 поверх второго слоя 8. Полностью собранный трансформатор представляет собой тор и сосоит из магнитопровода 1, высоковольтной обмотки 3. Низковольтной обмотки 12, К началу высоковольтной обмотки 3 присоедин н высоковольтный вывод 6, последовательные участки которого 5 и 9 размещены в промежутках 4 и 10 слоев 2 и 8. Таким образом вывод 6 проходит по магнитопроводурасстояние, равное сумме всех промежутков, Высоковольтный вывод 6 выходит наружу далеко от того места, где он соединен с началом обмотки 3, находящимся под высоким потенциалом, а последующие слои обмотки 3 экранируют этот высокий потенциал от низковольтной обмотки 12 с выводами 13. Низковольтный вывод 14 высоковольтной обмотки 3 присоединен к ее...

Номер патента: 1224924

Опубликовано: 15.04.1986

Авторы: Данилов, Левин, Олейников, Якушков

МПК: H02M 5/14

Метки: многофазный, трансформатор

...в обычных тра 11 сфор;1 аторах напряжение с изрвичной обмотки снимается, Включение секций в трехфазнай первичной и многофазной вторичной обмотках показано на Фиг.1, Здесь каждая Фаза первичной обмотки 6-8 состоит из деух групп секций, Секции ОднОЙ группы лежат в соседних пазах и включа 1 ются согласно последовательно. Секции второй групш этой же фазы располагаются в па:ах на противоположной стороне магнитопровода, но включаются последовательно-встречна по отношению к первой группе. Каждая фаза вторичной обмотки состоит из двух встречно включенных и расположенных на противоположных сторонах магнитапровода секций, секции соседних вторичных обмоток располага 1 ются с пропуском одного паза. Толщина прокладки выбирается небольшой...

Номер патента: 1224953

Опубликовано: 15.04.1986

Автор: Капелюхин

МПК: H03C 1/54

Метки: согласующий, трансформатор

...изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к техникеСВЧ и может использоваться в двойномбалансном смесителе СВЧ,Цель изобретения - расширениеполосы частот в сторону нижних частот,На чертеже схематически изображен согласующий трансформатор.Согласующий трансформатор содержит диэлектрическую подложку 1, первый 2, второй 3, третий 4 и четвертый 5 полосковые проводники первую 6 и вторую 7 пластины, металлизации 8 и 9. Согласующий трансформатор работаетследующим образом. Электромагнитный сигнал, поступающий на входные концы полосковых проводников 2 и 5 и снимаемый с выходных концов полосковых проводников 4 и 5, испытывает...

Номер патента: 1228168

Опубликовано: 30.04.1986

Авторы: Рабинович, Скрябин

МПК: H01P 5/04

Метки: волноводный, сопротивлений, трансформатор

...с возможностью перемещения по ее поверхностн. Дополнительный стержневой продольно намагниченный магнит 6 с плоским торцом 7, обращенным к стенке 3 отрезка 1 волнсвода, установлен параллельно стержневому продольно намагниченному магниту 5, прикреплен к нему, например, хомутом 8 с возможностью продольного перемещения и имеет с ним одинаковую магнитную ориентацию.Волноводнь 1 й трансформатор сопротивлений работает следующим образом. В рабочем положении дополнительный стержневой продольно намагниченный магнит 6 с плоским торцом 7 должен быть сдвинут относительно стержневого продольно намагниченного магнита 5 так, чтобы между его плоским торцом .7 и стенкой 3 отрезка 1 волновода образовался зазор, при котором напряженность...

Номер патента: 1228169

Опубликовано: 30.04.1986

Автор: Арбузов

МПК: H01P 5/10

Метки: симметрирующий, трансформатор

...показано устройство предлагаемого симметрирующего трансформатора.Симметрирующий трансформатор содержит первичную обмотку 1, выполненную иэ отрезка 2 коаксиального кабеля, начала 3 и 4 внешнего и внутреннего проводников 5 и 6 которого являются несимметричным входом, и проводника 7 о начало 8 которого соединено с концом 9 внутреннего проводника 6 отрезка 2 коаксиального кабеля, а конец 10 - с началом 3 его внешнего проводника 5, и вторичную обмотку 11, выполненную из двух проводников 12 и 13, начало 14 одного иэ которых и конец 15 другого являются симметричным выходом. При этом конец 16 одного проводника 12 вторичной обмотки и начало 17 другого еепроводника 13 соединены между собой.Симметрирующий трансформатор работает следующим...

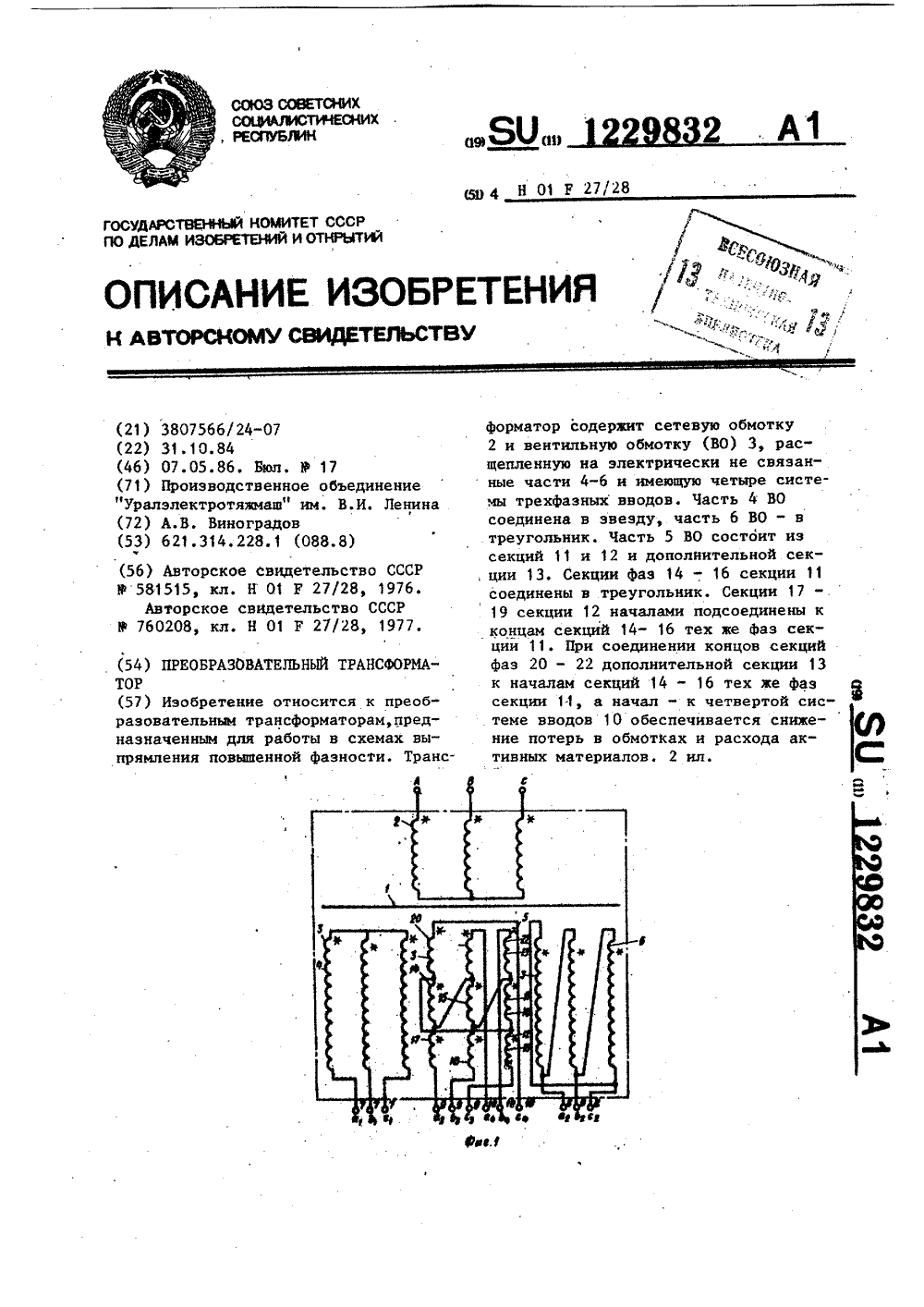

Номер патента: 1229832

Опубликовано: 07.05.1986

Автор: Виноградов

МПК: H01F 27/28

Метки: преобразовательный, трансформатор

...и 30. Таким образом, подключение вводов к четырем преобразователям позволит достигнуть 24-фазного режима выпрямления. Ввиду относительного сдвига систем линейных напряженийочасти 5 на 30 мгновенные линейныеотоки также сдвинутся на 30 . Учитывая, что гармоники тока с разными номерами образуют разные последовательности фаз, получаем, что гармоники с номерами К = 12 о + 5 (ц = О, 1, 2 К ф -5) в секциях 12 и 13 находятся в противофазе и поэтому взаимно компенсируются. От 10 15 20 25 30 от 147 до 145 кВт, уменьшить массуэлектротехнической стали на 90 кг,массу меди на 35 кг. 45 формула изобретения Преобразовательный трансформатор, содержащий магнитопровод, на котором размещены трехфазные сетевая н вентильная обмотки, причем вентильная обмотка...

Номер патента: 1233818

Опубликовано: 23.05.1986

Авторы: Катуми, Сабуро, Ютака

МПК: H01F 19/00, H01F 27/28, H01F 38/02 ...

Метки: приемника, развертки, строчной, схем, телевизионного, трансформатор

...вторичной обмотки.. Вторичная обмотка занимает только часть пазов своего каркаса, а востальных свободных пазах расположена дополнительная обмотка.На фиг1 представлена форма импульса вторичной обмотки; нафиг. 2 - 25конструкция трансформатора; нафиг, 3 - схема включения обмотоктрансформатора; на фиг. 4 - формаимпульса на вторичной и дополнительной обмотках в интервале Сканирующе- З 0го периода; на фиг. 5 а, б - формаимпульсов на выходе предлагаемогои известного устройств; на фиг, 5 в,г - то же, в режиме холостого хода;на фиг. 6 - график относительногоуровня наводок Е,К в функции отношения потоков рассеяния Р /Гна1 ффиг. 7-17 - варианты относительногоконструктивного расположения секцийтрех обмоток,40Трансформатор содержит...

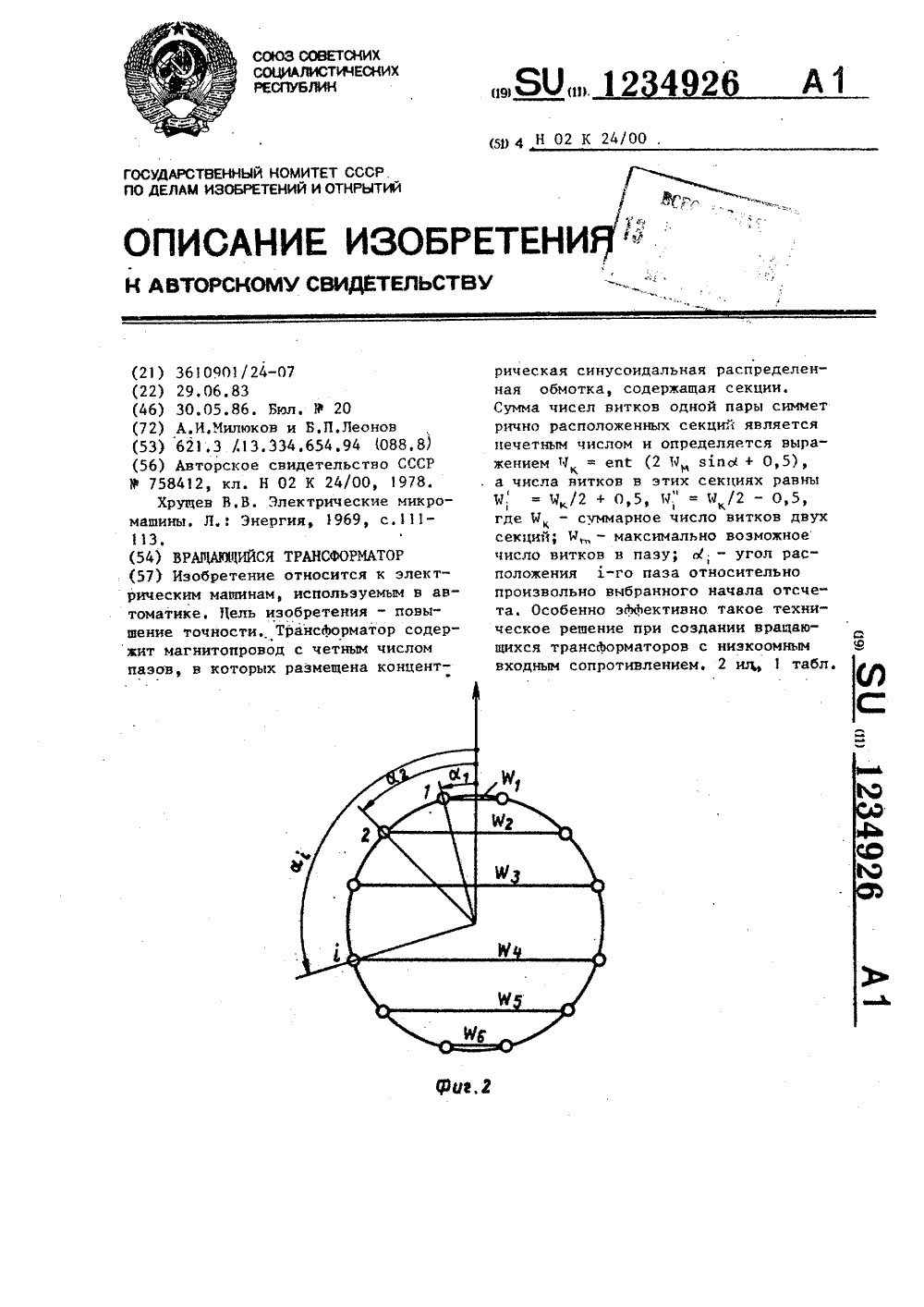

Номер патента: 1234926

Опубликовано: 30.05.1986

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...витков в симметричных секцияхдолжно быть близким к Ч, + 0,5(Ы, - витки 1.-ой секции, целое число), При этом число витков в однойиз симметричных секций принимаетсяравным 11, , а в другой - И, + В секциях, в которых расчетное значение числа витков в пазу ближе к целому числу, чем к И + 0,5 принимаются равные значения витков в обеих симметричных секциях, тСекция с 1 з 1 пЫ. 100 э 1 п 126 1 15 0,2588 25,88 202 45 0,7071 70,71 3 75 0,9659 96,59 70,5 96,5 Как видно из таблицы для ВТ округление расчетного значения витков де-лается с точностью до 0,5 витка. Витки в секциях для рассматриваемого примера будут следующие: ч = 26; Ч, = 71; и, = 96; Ы = 97; У = 70; Ы = 26.предлагаемое техническое решение особо эдхЪективно при создании ВТ с...

Номер патента: 1234927

Опубликовано: 30.05.1986

Автор: Токарев

МПК: H02K 24/00

Метки: вращающийся, двухотсчетный, трансформатор

...грубого отсчета при работе канала грубого отсчета и точки 28 и 29 участка оси 25 углового положения ротора, соответствующего дискрету грубого отсчета при работе дополни тельного канала.Вращающийся трансформатор работает следующим образом.927 3 1234ФПри подключении с 5 моток возбужде.ния 2, 3 и 4 соответственно каналовточного и грубого отсчетов и дополнительного канала к источнику питания по ним протекает ток, создающий 5в расточке магнитопровода 5 статорамагнитный поток, пронизывающий выходные обмотки 6, 7 и 8 и наводящий вних ЭДС, изменяющуюся по синусоидальному закону (Фиг.З, кривые 15, 16и 17).Пусть в начале работы устройстваротор 1 занимает произвольное положение в зоне, ограниченной точками18 и 19 (но не в зоне точек 24., 22и...

Номер патента: 1244730

Опубликовано: 15.07.1986

Авторы: Баранников, Гладников, Голубев, Капустин

МПК: H01F 27/28

Метки: трансформатор

...4, а поперечный - обмоткой 2, при этом во вторичных обмотках 3 и 5 индуцируется вторичное напряжение. При подключении первичных обмоток к зажимам оцнофазного источника переменногонапряжения суммарный вектор магнитдукц равен В В +В , где В - поперечная составляющая; В продольная составляющая, и не может превысить значения индукции насьшения сердечника, а следовательно, напряжение на первичных обмотках должно быть меньше в 32 раз, чем напря жение на первичной обмотке трансформатора -прототипа. Однако при алгебраическом суммировании напряжений первичных обмоток (как и вторичных) трансформатора получается выигрыш в максимальном напряжении, а следовательно, и мощности в Г 2 раз (417). При этом масса предлагаемого трансформатора больше массы...
