Номер патента: 1076961

Опубликовано: 28.02.1984

Автор: Бобров

МПК: H01F 27/36

Метки: трансформатор

...тоон"ального трансформатора - объемный ,иток и обм ка второго тороидального 25 30 35 40 45 50 55 трансформатора - объемный виток, соедине ны не непосредственно с общей шиной, а через индуктивность объемного витка, т.е. также образуются Т-мосты, общим звеном которых является индуктивность объемного витка.Цель изобретения - уменьшение уровня собственных помех путем уменьшения емкостной связи между первичной и вторичной обмотками трансформатора.Поставленная цель достигается тем, что в трансформатор, содержащий магнитопровод с входной, выходной и расположенной между ними экранной обмотками, введена дополнительная экранная обмотка, намотанная поверх основной экранной обмотки, при этом направление намоток обеих экранных обмоток...

Номер патента: 1078474

Опубликовано: 07.03.1984

Авторы: Павлов, Пичугин, Романенко

МПК: H01F 19/08

Метки: импульсный, трансформатор

...дополнительное зарядное устройство подключено параллельно дополнительному ключу, который подключенк концам токопроводящих лент, предназначенных для подключения нагрузки,На чертеже представлена принципиальная схема предлагаемого импульсного трансформатора.Импульсный трансформатор содержитпервичную обмотку 1, вторичнуюобмотку 2, ферромагнитный сердечник 3, ключи 4 и 5. Кроме этого начертеже представлен накопительэлектрической энергии - конденсатор б, источник постоянного напряжения - зарядные устройства 7 и 8,загрузка 9. Вторичная обмотка 2выполнена в виде свернутой в спиральполосковой линии, состоящей из двухпроводящих лент 10 и 11, изолированных двуг от друга по всей длинеспирали изоляция на чертеже не приведена...

Номер патента: 1078476

Опубликовано: 07.03.1984

Авторы: Бикташев, Соколов, Трубанов

МПК: H01F 27/24

Метки: магнитопроводом, пространственным, стыковым, трансформатор, трехфазный

...намагничивающая сила пятой и седьмой гармоник будет равна нулю. Расчет показывает, что это достигается уменьшением поперечного сечения ярма с дополнительной обмоткой по сравнению с сечением стержня и противоположного ярма. Эксперименты на мо- делях трансформатора показали, что полная компенсация пятой и седьмой гармоник в кривой холостого хода при значениях индукций в стержнях 1,35-1,65 Тл в случае, если дополнительные обмотки расположены на обоих ярмах, происходит при отношении .средней длины участка ярма, расположенного между двумя стержнями, к 40 длине стержня равном 0,75-0,95. В том случае, если это отношение меньше или равно 0,75; полная компенсация происходит при соо-.ношении поперечного сечения ярм .в 1,1-1,3 раза меньше...

Номер патента: 1078479

Опубликовано: 07.03.1984

Авторы: Гусейнова, Каганов, Крайнова, Крутов, Проценко

МПК: H01F 38/34

Метки: трансформатор

...ТТ разделяется на две неравные части: одначасть энергии бесполезно расходуетсяна нагрев трубы-экрана вихревыми токами, а другая часть передает полезную информацию во вторичную обмоткуТТ.Чувствительность по токуДфгаагде а% - приращение энергии магнитного поля первичной обмоткиТТ, несущее исходную информацию;ВЮг - приращение энергии магнитного поля вторичной обмоткиТТ, воспринявшее переданнуюинформацию,Очевидно, что ЬФг-(1-ЙЧ( где5%(. - потери энергии в трубе-экране на ее нагрев вихревыми токами,снижающие чувствительность датчикапо току.Электрическая связь между входоми выходом делителя напряжения определяется соотношением емкостей С иСг, где С - емкость между первичной обмоткой и экраном, С - емкость дополнительного...

Номер патента: 1083242

Опубликовано: 30.03.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/22

Метки: взрывозащищенный, трансформатор

...песком, что приводят кувеличению теплового сопротивлениямежду теплоотводящими элементамиактивной части и гофрами кожуха. Этоможет привести также к нарушениюизоляции обмоток. Использование ощюлок из ферромагнитных материаловприводит к увеличению добавочныхпотерь от полей рассеяния, применение же опилок из немагнитных материалов приводит к затруднению разделения их с песком при ремонтах и исключает применение песка и опилокв качестве заполнителей повторно.Попадание влаги в кожух трансформатора приводит к окислению опилок,они ржавеют, что в свою очередь ухудшает теплоотдачу и затрудняет демонтаж активной части,Цель изобретения - повышение эффективности охлаждения и снижение металлоемкости.Поставленная цель достигается тем, что во...

Номер патента: 1086467

Опубликовано: 15.04.1984

Авторы: Нестеров, Соловьева

МПК: H01F 19/04

Метки: высоковольтный, зажигания, системы, трансформатор

...высоковольтного трансформатора обраные друг от друга секции и выполнен"ной из диэлектрика. В секции каркасанаматывается вторичная обмотка, содержащая, как правило, большое числовитков (до нескольких тысяч), чемобеспечивается высокий коэффициенттрансформации, необходимый для создания высокого напряжения. Переводпровода из секции в секцию осуществляется через профилированные перегородки, имеющие противоположные тангенциальные проточки, след нижнегооснования которых со стороны начала.обмотки соединен радиальной эксцентрично убывающей канавкой 2. фиг. 3 - каркас в аксонометрии. Для30Конструкция данного высоковольтного трансформатора имеет следующиенедостатки. Суммарный объем секции пуклости смещены относительно другдля намотки вторичной...

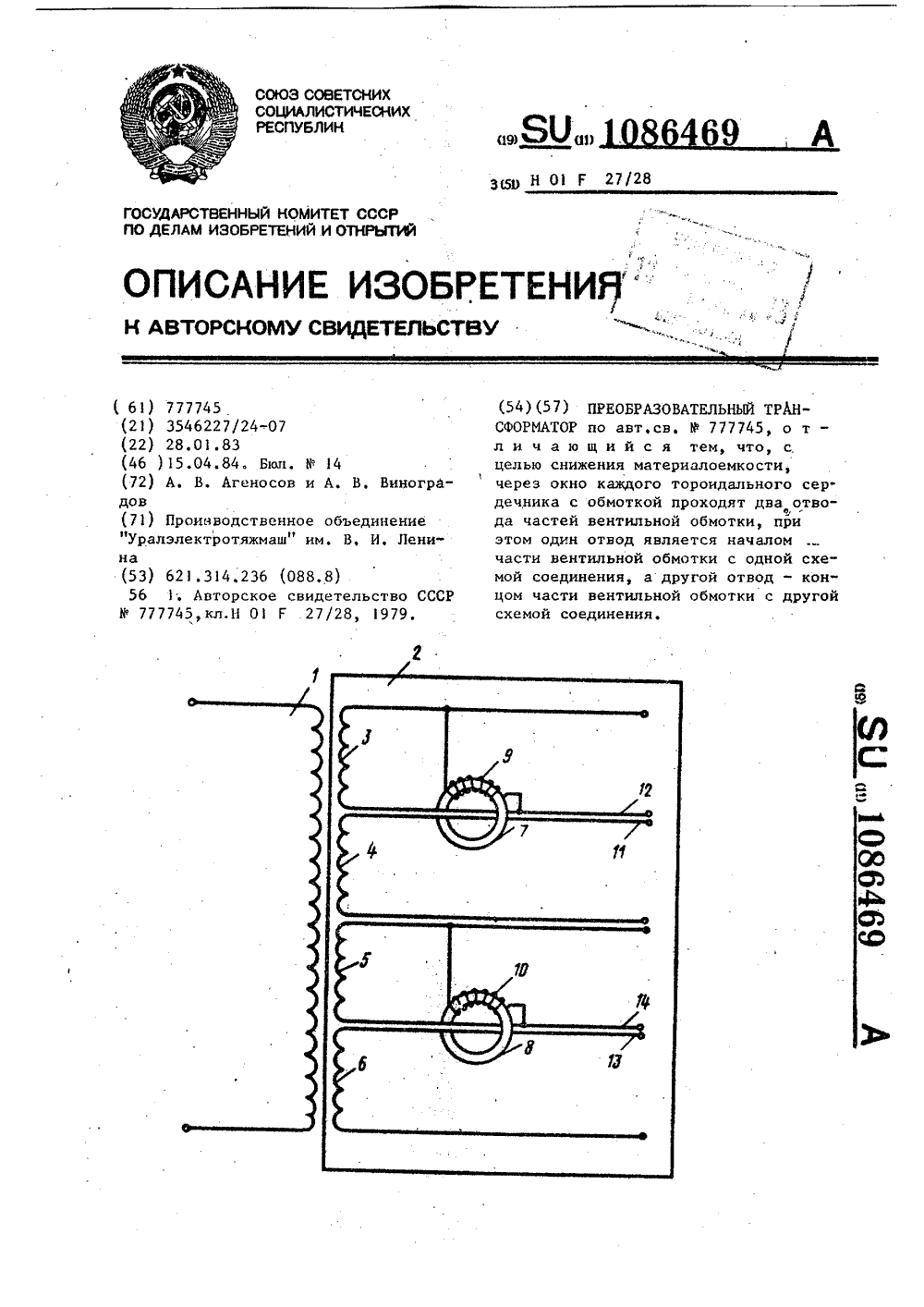

Номер патента: 1086469

Опубликовано: 15.04.1984

Авторы: Агеносов, Виноградов

МПК: H01F 27/29

Метки: преобразовательный, трансформатор

...одинаковую схему соединения, через окна сердечников проходятотводы вентильной обмотки, а число витков ее частей с одной схемой соединения 20 превышает число витков частей с другой схемой соединения в и раз, где 5/3 4 и 4 2 1).Недостатком .такого трансформатора является то, что для выравнивания 25 напряжения по частям вентильной обмотки (ВО) за счет тороидального сердечника с обмоткой (ТСО) необходимо создавать в соответствующих частях вентильной обмотки дополнительное напряжение, величина которого определяет площадь поперечного сечения тороидального сердечника. Это обуславливает увеличение массы и габаритов тороидального сердечника, чтоувеличивает материалоемкость всего трансформатора. 5 и 6. При этом части 3 и 5 соединены с...

Номер патента: 1089332

Опубликовано: 30.04.1984

Автор: Сафонов

МПК: F16H 25/08

Метки: автоматический, момента, скорости, трансформатор

...вала 345 возвращается на втором участке поворота вала 3 за исключением потерь энергии на трение и потерь в пружине. При следующем обороте ведущего вала 3 цикл повторяется. 5Передача крутящего момента двумя остальными эксцентриками 5 ведомого вала возможна только после их прохода крайнего верхнего положения. При подходе упоров 18 к кольцам 8 . 1 О эксцентриков 5 прн положении их эксцентриситета правее оси плунжеров 12 и 13 на упоры 18 действуют силы, отклоняющие влево (фг.2), Произойдет также отклонение среднего упора 18 15 при его опускании вниз (фиг.3). При отклонении упоров 18 пружина 16 не воздействует на эксцентрики ведомого вала 4 и крутящего момента на ведомом валу 4 не создает. Следовательно,20 упоры 18 могут оказывать...

Номер патента: 1089637

Опубликовано: 30.04.1984

Авторы: Красуцкий, Мирошниченко, Рудюк, Соколянский

МПК: H01F 27/26

Метки: магнитной, пространственной, симметричной, системой, трансформатор, трехфазный

...всей длине, так как угол(120 ), образованный пластиной восжатом состоянии, для каждого ярматрансформатора будет изменяться втаких пределах, что его необходимобудет практически подгонять длякаждого ярма в отдельности.Кроме того, при сборке с даннойконструкцией стяжки известных шихтованных трансформаторов очень сложнозафиксировать в требуемом исполнениипластины как стержней, так и ярем,что существенно увеличивает времяи трудоемкость сборки трансформатора.Цель изобретения - упрощение конструкции, технологии изготовленияи сборки трансформатора,Поставленная цель достигается тем,что в трехфаэном трансформаторе ссимметричной пространственной магнитной системой, выполненной в видешихтованных стержней, расположенныхпо углам равностороннего...

Номер патента: 1089639

Опубликовано: 30.04.1984

Автор: Суханов

МПК: H01F 30/12

Метки: трансформатор, трехфазный

...На первичные обмотки 4, 6 и 8 подаот трехфазное напряжение, Ток, протекающий по первичным обмоткам одной концентрической системы, создает соответствующее магнитное поле, которое в основном замыкается по двум другим концентрическим системам в разных пропорциях и наводит ЭДС во вторичной обмотке данной система.Так, магнитное поле от обмотки 4 замыкается по системам 2 и 3 и наводит ЭДС в обмотке 5. Поле от обмотки 6 замыкается по системам 1 и 3 и наводит ЭДС в обмотке 7. Поле от обмотки 8 замыкается по системам 2 и 1 и наводит ЭДС в обмотке 9. С вторичных обмоток 5, 7 и 9 снимается трансформированная ЭДС. Использование предлагаемого изобретения обеспечивает экономию расхода меди в1089639 2Изобретение относится к...

Номер патента: 1091237

Опубликовано: 07.05.1984

Автор: Савченко

МПК: H01F 27/28

Метки: трансформатор

...обмотка в месте свободной от витков эоны; на фиг. 2 - вид по стрелке А на Фиг, 1; на фиг. 3 - разрез б -р на фиг. 1; на фиг. 4 - наружная обмотка, в которой один из смежных витков изогнут в радиальном и осевом направлениях, другой смежный виток - только в осевом направлении; на Фиг. 5 - вид по стрелке 8 на фиг,4 на Фиг, 6 - разрез Г-Г на фиг, 4; на фиг. 7 схематически изображен трансформатор.Наружная обмотка (фиг. и 4) состоит из витков 1, которые пронумерованы по числу заходов, В середине осевого размера обмотки выполнена свободная от витков зона 2 для прохода линейного отвода высоковольтной обмотки за счет локального (ограниченного по окружности) смещения витков 1 от середины осевого размера обмотки к ее торцам 3. Смещение...

Номер патента: 1091279

Опубликовано: 07.05.1984

Авторы: Григорьев, Леонов, Милюков

МПК: H02K 24/00

Метки: бесконтактный, вращающийся, синусно-косинусный, трансформатор

...принципиальная электрическая схема бескантактнога синусна-косинуснога вращато"щегося трансформатора,40 1 рансформатор содержит обмотки 1 и 2, 3 и 4, расположенныена двух пакетах магнитопровода статора, два магнитапровода ротора 5,и6 закрепленные на одном валу 7 инесушие мнагафазные обмотки 8 и 9,а также два элемента активно-индуктивнога сопротивления 10 и 11,Число пар полюсов обмоток 1, 2и 8, размещенных на первой паресаасно расположенных пакетах магнитоправодов статара и ротораравнош, а обмоток 3, 4 и 9, размещенныхна второй паре магнитопроводов, - и,где ш и тт в ,любые целые числа.ВЯИБПИ Эшаа 3095/51 Т 279Поспедавательно с соединеннымифазами обмоток 8 и 9 ротора включеныэлементы активно-реактивного сопротивления 10 и 11, значения...

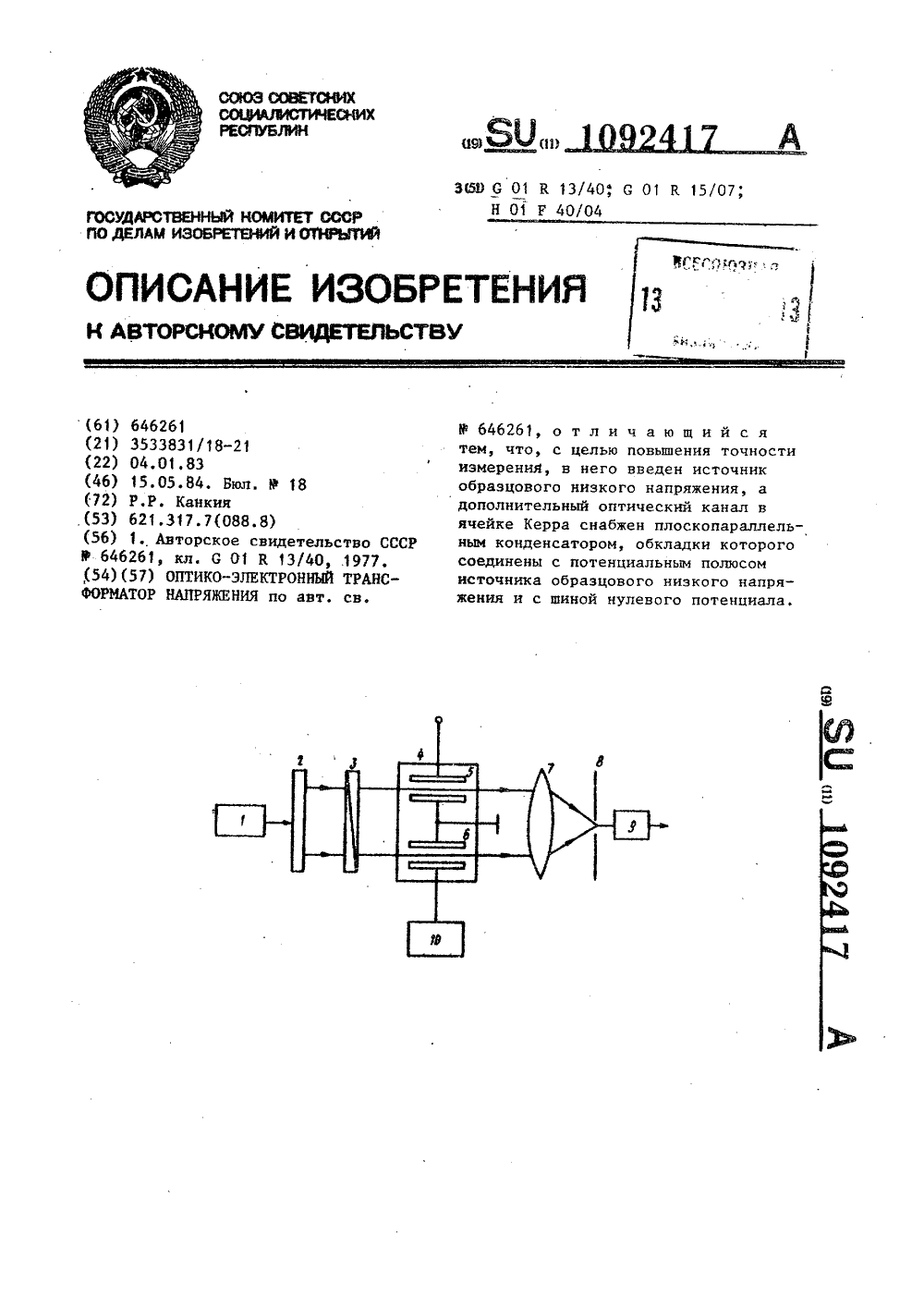

Номер патента: 1092417

Опубликовано: 15.05.1984

Автор: Канкия

МПК: G01R 13/40, H01F 38/24

Метки: оптико-электронный, трансформатор

...представлена Функциональная схема оптико-электронного 50 трансформатора напряжения. В оптическом тракте последовательно друг за другом установлены источник 1 монохроматического излучения, светоделитель 2, поляризатор 3, ячей ка 4 Керра с основным и дополнительным оптическими каналами, проходящими между обкладками плоскопараллельных конденсаторов 5 и 6, собирающаялинза 7, экран 8 с отверстием, расположенный в фокальной плоскости линзы 7, фотоприемник 9, Основной оптический канал ячейки 4 Керра находится в электрическом поле цепи высокого напряжения и связан с ней с помощью плоскопараллельного конденсатора 5, В состав устройства входит также источник 10 образцового низкогонапряжения, в электрическом поле которого размещен...

Номер патента: 1092581

Опубликовано: 15.05.1984

Авторы: Мехов, Офицеров, Почуев

МПК: H01F 38/40

Метки: измерительный, постоянного, трансформатор

...зазором 8. Магнитопроводы вокруг обмоток 5 и 6 замкнуты.Подвижным сердечником 7 регулируютвоздушный зазор 8 и, следовательно,диапазон измеряемых токов, проходящихчерез обмотку 3. Вторая обмотка переменного тока 6 через выпрямительныймост 9 соединена последовательно совторой обмоткой постоянного тока 4.Выходная обмотка переменного тока 5через вьцрямитель 10 нагружена частьюсопротивления переменного резистора 11,напряжение на другую часть резистора 11подается через выпрямитель 12 от сетипеременного тока. На выходе схемы сравнения включен измерительный прибор 13.Индуктивность обмоток переменного тос.ка 5 и 6 определяется магнитной проницаемостью магнитопровода 2, в котором расположены указанные обмотки.Магнитная пройщаемость...

Номер патента: 1092619

Опубликовано: 15.05.1984

Авторы: Мещанов, Салий, Цоц

МПК: H01P 5/02

Метки: волновых, сопротивлений, трансформатор

...гребенчатого типа дополнительно введены отрезки линии передачи с чередующимися волновыми сопротивлениями, равными волновым сопротивлениям подводящих линий, при этом электрические длины отрезков линии передачи, имеющих большее волновое сопротивление, выполнены уменьшающимися в направлении от подводящей линии, имеющей большее волновое сопротивление, к подводящей линии, имеющей меньшее волновое сопротивление, а электрические длины отрезков линии передачи, имеющие меньшее волновое сопротивление, выполнены увеличивающимися в том же направлении, причем электрические длины отрезков линии передачи, равноотстоящих от середины трансформирующей секции гребенчатого типа, равны между собой.На чертеже приведена конструкция трансформатора волновых...

Номер патента: 1094075

Опубликовано: 23.05.1984

Авторы: Бродский, Виноградов, Пестряева, Пчелкина, Фишлер

МПК: H01F 27/29

Метки: вторичного, двукратным, изменением, преобразовательный, трансформатор, трехфазный

...режимов нагрузки. Выбор выводов в таких трансформаторах производится иэ условий их электро- динамической стойкости прн внезапных аварийных коротких замыканиях. Поскольку токи в этих режимах для мощных трансформаторов могут достигать миллиона ампер, вместо одного ввода приходится ставить несколько, например два или три, что приводит к невозможности размещения вводов в одном месте, например на крышке бака. Расположение же вводов одновременно на боковых стенках бака приводит к существенному ухудшению массогабаритных показателей и неудобству при пересоединении вводов в процессе эксплуатации. Целью изобретения является улучшение массогабаритных показателей иудобства эксплуатации трансформаторапутем уменьшения числа его...

Номер патента: 1094701

Опубликовано: 30.05.1984

Автор: Бойко

МПК: B23K 11/24

Метки: сварочной, трансформатор, шовной

...цель достигается тем, что в трансформаторе, содержащем магнитопровод, первичную обмотку и вторичный виток, вторичный виток выполнен в виде двух валов, размещенных в магнитопроводе, два конца которых с одной стороны магнитопровода объединены сильфоном, а два других конца с другой его стороны жестко соединены с шестернями.На фиг. 1 изображен трансформатор с частичным вырезом кожуха, магнитопровода и вторичного витка; на фиг.2- вид А на фиг.1.Трансформатор содержит набранный из стальных пластин или ленты магнитопровод 1, на котором закреплены первичная обмотка 2 с концами 3 и вторичный виток 4 с гибким элементом (сильфоном) 5. Вторичный виток расположен в подшипниках 6 скольжения. На концах вторичного витка с зазором Т...

Номер патента: 1095253

Опубликовано: 30.05.1984

Авторы: Пыжов, Снежко, Стогний

МПК: H01F 27/32, H01F 38/30

Метки: высоковольтный, трансформатор

...наличие масла, в которое погружены ферритовые элементы для обеспечения высокой надежной изоляции между обеими частями сердечника. Кроме того, ферриты по своим физическим свойствам не могут обеспечить надежную изоляцию при высоких напряжениях без дополнительного. увеличения габаритов и массы трансформатора тока.Наиболее близким к предлагаемому по технической сущности является высоковольтный измерительный ТТ, которы содержит полый опорный изолятор, основной изолятор, состоящий из коаксиально расположенных телескопически сдвинутых один относительно другого трубчатых элементов из металлической фольги, между которыми расположены изолирующие элементы трубчатой формы, магнитопровод, одна часть которого с расположенной на ней первичной...

Номер патента: 1095320

Опубликовано: 30.05.1984

Авторы: Каширо, Левицкий, Павловский, Федоренко

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...нулевых то-. чек с включенной дополнительной обмот.-. кой.ТрансФорматор содержит неподвижный 1 и подвижный 2 магнитопроводы, 9 15 пазы 3 магнитопроводов, двухфазную выходную обмотку 4, однофазную обмотку возбуждения 5, дополнительную обмотку 6, секции 7 дополнительной обмотки, выводные концы дополнительной обмотки 8, паз 9, в котором20 расположено начало одной из фаз выходной обмотки, начало одной из фаз выходной обмотки 10, выводные концы секций дополнительной обмотки25 11, выходящие из паза, в котором расположено начало одной из фаз выходной обмотки.Многополюсный вращающийся трансформатор состоит из разделенного воз душным зазором неподвижного 1 и подвижного 2 магнитопроводов с пазами 3, выполненными на рабочих поверхнос-. тях...

Номер патента: 1096706

Опубликовано: 07.06.1984

Авторы: Гольдфельд, Зайцев, Ковалева, Михайленко, Плетнев, Сенин, Стельмах

МПК: H01F 27/18

Метки: трансформатор

...того, система нетехнологична в изготовлении, так как на крышкебака необходимо изготовить значительное количество отдельных герметичных ребер, при сборке трудно осуществить герметизацию внутренней полости трансформатора, при сварке возможны прожоги. как ребер, так и крышки.Целью изобретения является повышение эффективности охлаждения.Поставленная цель достигается тем, что трансформатор, преимущественно взрывоопасный, содержащий расположенные в баке магнитопровод с насаженными на его стержни обмотками с системой охлаждения посредством тепловых труб,испарительная часть которых объединена в нижний коллектор, снабжен охладителем, расположенным вне бака, обмотки выполнены из полого проводника, причем секции обмоток соединены с верхним и...

Номер патента: 1097848

Опубликовано: 15.06.1984

Авторы: Баженов, Петров

МПК: F16H 7/04

Метки: вращающего, гидродифференциальный, инерционный, момента, трансформатор

...двигателя зубчатое колесо вала-реактора 3 вследствие сопротивления рабочих органов остается неподвижным и сателлиты 2 обкатываются вокруг него. Центробежные силы сравнительно невелики и мало препятствуют качению сателлитов 2.На стоповом режиме положительный импульс инерционного момента воспринимается ведущей частью реактора 6, шестерней 7, сателлитом 8, коронной шестерней 9, гидромашиной 12, вращению которой препятствует жидкость, запертая в замкнутом объеме трубопровода 14 обратным клапаном 13. В результате этого реактивный момент коронной шестерней 9 замыкается на корпус трансформатора. При этом гидрома шина 12 работает в режиме гидронасоса с заторможенным потоком жидкости, т. е. гидро- тормоза. Одновременно положительный импульс...

Номер патента: 1098043

Опубликовано: 15.06.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/22

Метки: дисковыми, обмотками, трансформатор, чередующимися

...стержней - к ярмам магнитопровода.Цель изобретения - повышение эффективности охлаждения активной части трансформатора.Поставленная цель достигается тем, что в трансформаторе с дисковыми чередующими обмотками, содержащем размещенные в кожухе активную часть ввиде магнитопровода со стержнями, расположенными в одной горизонтальнойплоскости и насаженными на стержнидисковыми чередующимися обмотками,дистанцирующие рейки, расположенныемежду катушками обмоток и стержнямии прилегающие к поверхнос 1 и стержней, 10причем дистанцирующие рейки размещены диаметрально противоположно, теплоотводящие элементы, размЕщенные между катушками и представляющие собой1 каждый пару теплоотводящих пластин сразмещенными между ними тепловыми трубами,...

Номер патента: 1099328

Опубликовано: 23.06.1984

Авторы: Сердешнов, Чучман, Шевчик, Янукович

МПК: H01F 27/38

Метки: трансформатор, трехфазный

...в короткозамкнутых витках электродвижущую силу, которая вызывает в них электрический ток Этот ток, проходя по короткозамкнутым виткам, создает свой магнитный 20 поток, направленный встречно неуравновешенным потокам нулевой последовательности, тем самым компенсируя их ЯНедостаток трансформатора с компенсационной обмоткой, выполненной 25 в виде короткозамкнутых витков, в том, что большая часть неуравновешенных потоков нулевой последовательнос.ти рассеивается и компенсация получается неполной, сопротивление нулевой последовательности трансформатора уменьшается лишь в три раза, качество напряжения остается низким.Целью изобретения является повьппение качества напряжения путем полной компенсации в магнитопроводе трансформатора...

Номер патента: 1101907

Опубликовано: 07.07.1984

Авторы: Авербух, Безменов, Болотинский, Заманский, Потапова

МПК: H01F 27/08

Метки: высокочастотный, трансформатор

...внешними слоями вторичной обмотки 3, Образуя совместно с первичной Обмоткои 1 и нутреси обмоткой 2 вторич Кй обчотки 1 сгг чу коаксиальных обмоток, ак кдк каждый слой первичной обмотки со всех сторн окрукен вторичной обмоткой. На наружной поверхности внешних слоев 5 вторичной обмотки 3 расположен чагнитопроод 6, изл)товлеиьй, например, в виде пакета листов электротехнической стали. Магнитопровод 6 жестко соединен с внешними сло 55)и 5 вторичной обмотки 3 посредством теплопроводного материала 7, например, припоем ПОС. На лобовых частях вторичной обмотки 3 расположены трубки 8 водяного охлаждения.Трансформатор работает следующим образом,Ток высокой частоты от источника питания (не показанного) подводится к выводам 9 первичной обмоткии...

Номер патента: 1101910

Опубликовано: 07.07.1984

Автор: Воротников

МПК: H01F 30/12

Метки: железнодорожных, нагрузок, трансформатор

...сердечник, первичную обмотку, соединенную в звезду, и две Поставленная цель достигается тем, чтов трансформаторе, содержащем трехстержневой сердечник, первичную трехфазную обмотку, соединенную по схеме звезда, и две вторичные обмотки, первая из которых состоит из трех катушек, расположенных на трех стержнях сердечника, вторая вторичная обмотка выполнена с одной катушки, расположенной на одном (среднем) стержне сердечника, все катушки вторичных обмоток имеют одинаковое число витков, соединены последовательно и имеют пять отводов, при этом начало катушки второй вторичной об- н мотки соединено с концом катушки первои фазы первой вторичной обмотки и предназначено для присоединения первого плеча первой двухфазной нагрузки, начало катушки...

Номер патента: 1103295

Опубликовано: 15.07.1984

Авторы: Каравайцев, Колесников, Чебуркин

МПК: H01F 19/08

Метки: высоковольтный, импульсный, трансформатор

...элементов (щек) и трансформаторного масла), кроме того, указанные несущие элементы (щеки) затрудняют циркуляцию трансформаторного масла, что ухудшает тепловой режим всего трансформатора. С увел ичением мощности и м пульс ного трансформатора, увеличиваются его габариты, сле довательно, и без того громоздкие несущие элементы (щеки) увеличиваются в размерах. Все это значительно снижает надежность всего трансформатора.Цель изобретения - повышение технологичности изготовления, повышение надежности и удобства сборки и разборки, повышение электрической прочности, уменьшение габаритов и увеличение путей утечки токов,Поставленная цель достигается тем, что в высоковольтном импульсном трансформаторе, содержащем бак, крепежный каркас,...

Номер патента: 772355

Опубликовано: 15.07.1984

Авторы: Польский, Хохлов

МПК: G01J 1/04

Метки: кольцевого, лазерного, луча, сечения, трансформатор

...может быть использовано в фотометрических измерениях и в лазерных технологических установках. 5Известно устройство для трансформации размеров параллельного светового пучка, состоящее из нескольких линз-телескоп Галлилея 11.Телеском Галлилея предназначен 10 для работы с пучками, имеющими плоский волновой фронт. Излучение же большинства мощных лазеров дает пуч" ки с асферическим волновым фронтом, Для таких пучков телескоп Галлилея мало пригоден из-за больших аберраций еНаиболее близким по технической сущности к предлагаемому устройству является устройство 2, содержащее конический отражатель, который выполнен из прозрачного материала, а на основание конуса нанесено отражающее покрытие. Соотношение диаметров входного и выходного пучков в...

Номер патента: 1105947

Опубликовано: 30.07.1984

Автор: Шнейдер

МПК: H01F 27/34

Метки: регулируемый, трансформатор

...РОбудет вьппе, чем в конце, благодаряналичию конденсаторов б и 9, связывающих начало РО с началом первой основной обмотки,а конец РО с концомвторой основной обмотки. Такое емкостное распределение соответствует конечному распределению для данного случая.Действие конденсаторов при включении части РО или при выключении РОаналогично.Таким образом, Во всех случаяхсоединения регулировочных ответвлений благодаря сближению начального иконечного распределения потенциаловобеспечивается значительное ослабление колебательного процесса и снижение импульсных перенапряжений на РО,1 11059Изобретение относится к электротехнике, в частности к внутреннейзащите от импульсных перенапряженийрегулируемых трансформаторов, в которых регулирование напряжения...

Номер патента: 1107181

Опубликовано: 07.08.1984

Автор: Вдовин

МПК: H01F 19/08

Метки: высоковольтный, импульсный, мощный, трансформатор

...выполненный в виде двух усеченных конусов, состыкованных по большим основаниям, внутри бака расположен стержень,образующий с баком виток первичной обмотки и выполненный из двух частей, имеющих форму усеченных конусов, состыкованных малыми основаниями, внутри бака поверх стержня размещены отдельные тороидальные магнитопроводы с расположенными на них катушками вторичной обмотки, соединенными последовательно, вторичная обмотка разделена на две параллельно соединенные секции и распределена равномерно по длине стержня первичной обмотки, усеченные конусы бака трансформатора выполнены одинакового размера.На чертеже изображена схематическая конструкция импульсного трансформатора.Конструктивной основой импульсного трансформатора является...

Номер патента: 1107182

Опубликовано: 07.08.1984

Авторы: Выходцев, Пономарев, Склизков, Фишлер

МПК: H01F 27/32

Метки: трансформатор

...прочность крепления обмоток, так 60 как прокладки закреплены на обмотке путем загиба конечных частей полос на обмотку. Но прочность закрепления обмоток остается недостаточной, так как прокладки, закрепленные на тор цах обмотки удерживаются от смещениятолько за счет трения и, кроме того,стержни, расположенные в пазах прокладок при вибрации и ударах могутвыпасть вниз иэ пазов прокладок, таккак в этом направлении не имеют опоры.При этом между обмотками образуетсязазор и обмотки получают возможностьсмещения, что не обеспечивает надежную работу трансформатора,Цель изобретения - повышение надежности трансфс.матора путем увеличения механическои прочности крепления обмоток.Укаэанная цель достигается тем,что трансформатор, содержащий...
