Патенты с меткой «трансформатор»

Номер патента: 875484

Опубликовано: 23.10.1981

Авторы: Васильев, Щугорев

МПК: H01F 27/02

Метки: малогабаритный, плоский, трансформатор

...от нижней выступающей части основания на определенном расстоянии, с обечайкой 5, укрепленной на внешней поверхности основания. Для защиты обмотки от внешних воздействий, сердечник с обмотками заливается в основании совместно с обечайкой до верхней кромки обечайки компаундом 6.Установка трансформатора для полной реализации его преимуществ произведена в отверстие в печатной плате 7 (фиг.2) с учетом разнесения выводов от выступающей нижней части основания, причем выступакщая часть основания 3 не должна выступать за габариты монтажа на обратной стороне платы 7 или установленных на ней радио- элементов 8 и элементов 9 крепления, например головок винтов и гаек и т.д.Предлагаемый трансформатор имеет меньшую (на 3,5-5 мм) собственную высоту...

Номер патента: 875488

Опубликовано: 23.10.1981

Авторы: Байдак, Пуйло, Шевченко

МПК: H01F 38/30

Метки: подмагничиванием, поперечным, трансформатор

...устройствах.Наиболее близок к предлагаемому является трансформатор тока со схемой компенсации Илиовичи, характеризующийся тем, что магнитопровод трансформатора разделен на две половины. Вторичная обмотка охватыэает обе половины магнитопровода в одном и том же направлении, а две части подмагничивающей обмотки намотаны на соответствующие половины магнитопровода и включены встречно 13 .Недостатком указанного трансформатора является необходимость намотки подмагничивающей обмотки на каждой половине магнитопровода и сложность изготовления вторичной обмотки, охватывающей обе половины тероидального магнитопровода. Применение магнитопровода в виде отдельных половин значительно усложняет технологию изготовления и установки трансформатора...

Номер патента: 877627

Опубликовано: 30.10.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...является третьим несимметричным относительно общей шины 9 входом 14, а упомянутые зажимы 10 и 11 являются четвертым симметричным относительно общей шины 9 входом трансформатора,На фиг. 2 показано, что проводники 6 и 7 в многопроводных линиях 3 и 4 соответственно образованы соединенными по всей длине внешними проводниками трех коаксиальных линий, внутренние проводники которых являются другими проводниками многопроводных линий 3 и 4.Рассмотрим работу устройства по фиг. 2.При подключении ко входам 12 и 3 равноамплитудных синфазных генераторов с несимметричными выходами, колебания от первого проходят по коаксиальной линии с внутренним проводником 2 - 1, а от второго по коаксиальной линии с внутренним проводником 2 - 4, Поскольку линии...

Номер патента: 877628

Опубликовано: 30.10.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...рассматриваем сначала работу транс Оформатора в области нижних частот, когдаможно пренебречь временем распростране.ния Колебаний по линии, а соответственноемкостями, между проводниками- 1 + 1 - .- 4. В этом случае проводники- 1, 1 в 2 4и 1 - 3 образуют повышенную сторону трансформатора, несимметричную относительнообщей шины 4. При этом два сильно связанных проводника 1 - 3 и 1 - 4 образуют симметричную относительно общей шины 4 понижающую сторону трансформатора. 5 ОВ результате получаем симметрирующийна пониженную сторону однообмоточныйтрансформатор (автотрансформатор) с коэффициентом трансформации равным 3/2 ишунтирующую индуктивность на повышающей стороне, обусловленную проводниками 1 - 1,1 - 2 и 1 - 3.Рассматриваем область верхних...

Номер патента: 877629

Опубликовано: 30.10.1981

Авторы: Рудаков, Смирнов, Ямпольский

МПК: H01F 19/08

Метки: импульсный, трансформатор

...токоподводы выполнены в виде усеченных конусов, вершинами направленных друг к другу, радиальные учас тки витков низковольтных обмоток имеют клиновидную форму, причем начала всех витков низковольтных обмоток подсоединены к одному токоподводу, а концы - к другому.На фиг. 1 изображен импульсный трансформатор, общий вид; на фиг. 2 - разрез А -А на фиг. 1.Высоковольтная обмотка 1 состоит из одного витка, подключенного к генератору импульсов посредством двухпроводной линии 2.Первичный виток с подводящей линией составляет жесткую систему, закрепленную на выходных в вакуум клеммах импульсного генератора, Нйзковольтные одновитковые обмотки состоят из некоторого числа секторов 3, вложенных симметрично внутрь первичного витка и включенных в...

Номер патента: 877631

Опубликовано: 30.10.1981

Авторы: Кардаков, Репин, Сазонов

МПК: H01F 21/08

Метки: трансформатор, управляемый

...материала с низкой магнитной проницаемостью.На фиг. 1 изображен управляемый трансформатор, общий вид; на фиг. 2 - то же, электромагнитная схема; на фиг. 3, 4 - то же, магнитная система; на фиг. 5 -- вариант выполнения магнитной системы управляемого трансформатора с плоскошихтованным замкнутым магнитопроводом; иа фиг. 7 - зависимость возвратной магнитной проницаемости материала магнитопровода от напряженности постоянного магнитного поля. 45Управляемый трансформатор содержит первичную 1 и вторичную 2 обмотки переменного тока и обмотку 3 постоянного тока, размещенные на магнитной системе, выполненной сочленением двух магнитопроводов 4 и 5, плоскости окон которых взаимно ортогональны, причем обмотки управления размещены на С-образном...

Номер патента: 877632

Опубликовано: 30.10.1981

Авторы: Задерей, Иванов, Кардаков, Репин, Сазонов, Солдатов

МПК: H01F 21/08

Метки: трансформатор, управляемый

...сочленением двухмагнцтопроводов 6 и 7, плоскости окон которых взаимно ортогональны, причем обмоткауправления размещена на С-образном магцитопроводе 7, а первичная обмотка, последовательно которой к каждому выводу подключены конденсаторы 810, со вторичной 4обмоткой размещены ца Е-образцом магцитопроводе.Магнитопровод 6, на котором размещеныобмотки- 4 переменного тока, вьполцец Е-образной формы с двумя крайцими и сред ними стержнями, к торцовым поверхностямкоторых примыкает С-образный магнитопровод 7. Первичная 1, 2 и. вторичная 3,.4 обмотки выполнены каждая из двух частей, размсцены на крайних стержнях Е-образного магнитопровода 6, и части первичной обмотки 1 и 2 соединены в Т-образную схему. Магнитопровод Е-образной формы выполнен из...

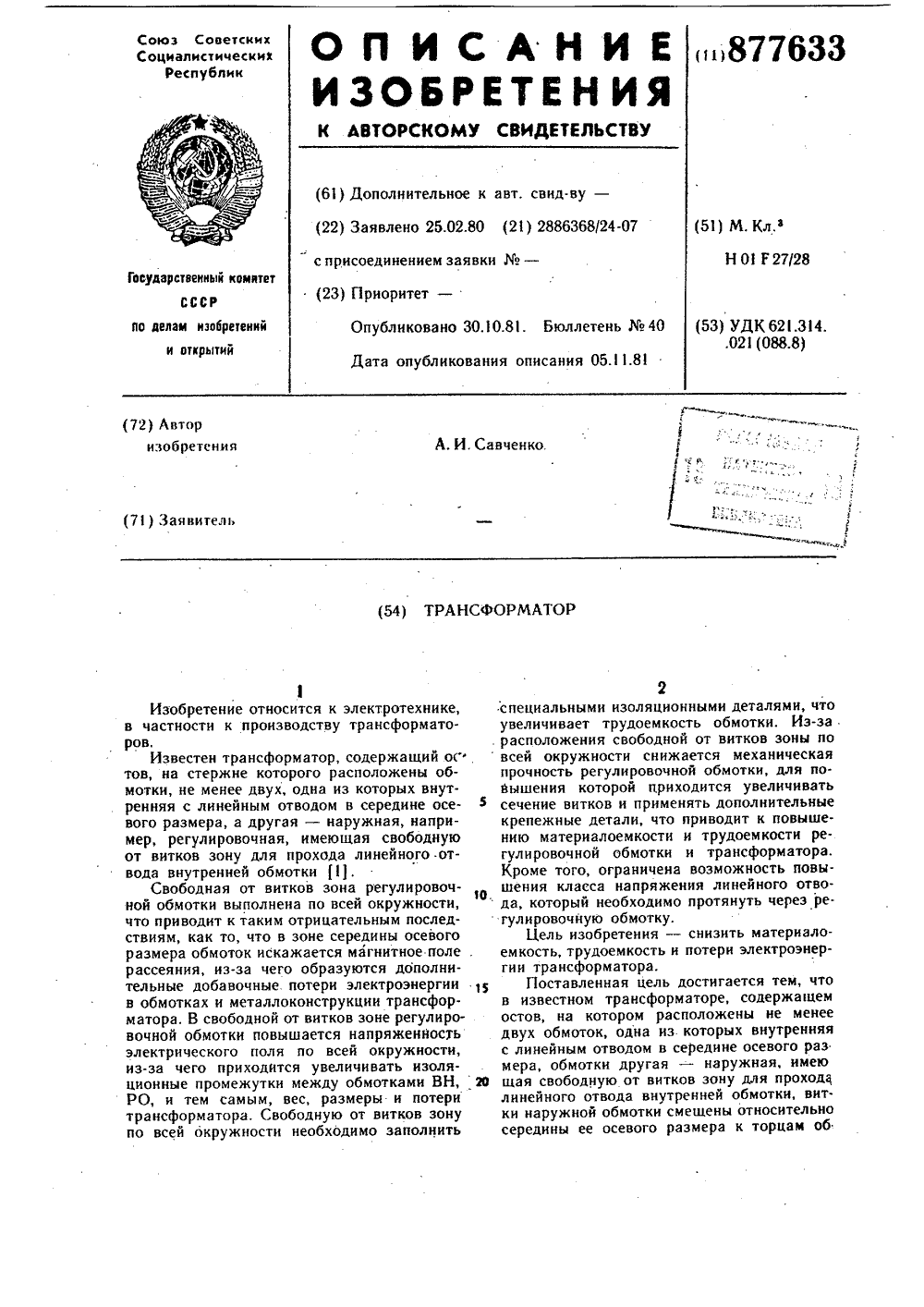

Номер патента: 877633

Опубликовано: 30.10.1981

Автор: Савченко

МПК: H01F 27/29

Метки: трансформатор

...наружной обмот ки, например, регулировочная, низковольт. ная; высоковольтная,На фиг.схематически изображен трансформатор; на фиг. 2 - вид по стрелке А на фиг. 1 (вид сбоку на регулировочную обмот. ку в месте расположения свободной от витков зоны).Трансформатор состоит из остова, на стержне 1 которого расположена обмотка 2 низшего напряжения, обмотка 3 высшего напряжения, из середины осевого размера которой выходит линейный отвод 4, проходящий,через свободную от витков зону 5 расположенной снаружи регулировоч ной обмотки 6. Регулировочная обмотка состоит из витков 7. Между витками имеются радиальные каналы 8, в середине осевого раз мера обмотки выполнена зона 5, свободная от витков 7, которая предназначена для прохода линейного отвода 4...

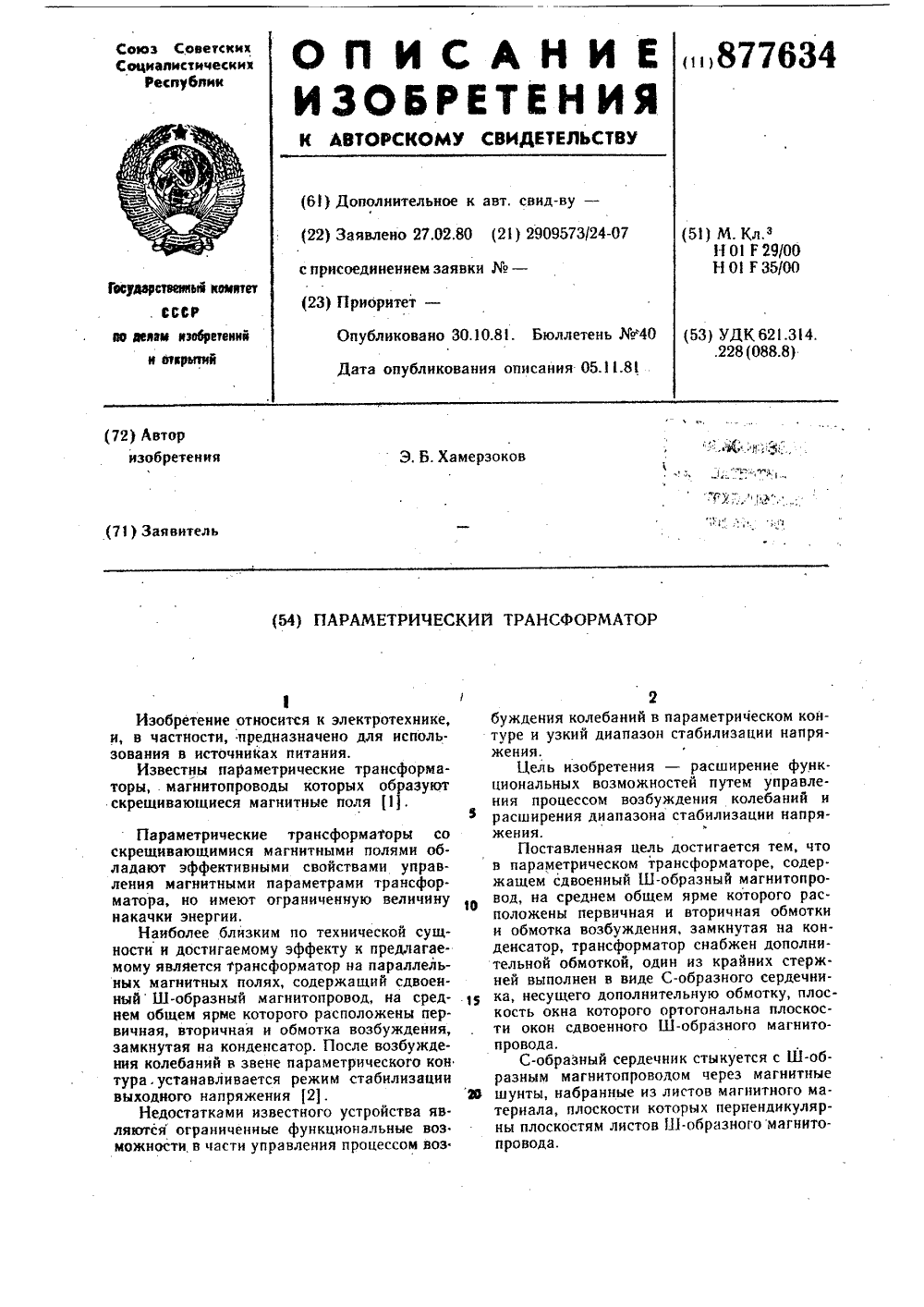

Номер патента: 877634

Опубликовано: 30.10.1981

Автор: Хамерзоков

МПК: H01F 29/00, H01F 30/10

Метки: параметрический, трансформатор

...в виде шунтов, являются общими для звена параметрического контура и звена управления.Работа параметрического трансформатора основана на том, что возбуждение колебаний в параметрическом контуре 5 и б происходит при определенном уровне напряжения, когда частота собственных колебаний параметрического контура равна или кратна частоте колебаний электромагнитного источника энергии (обмотка 3. Энергия 20 из звена источника энергии 3 передается в параметрическое звено 5 и 6 путем параметрической накачки энергии через участки 9 магнитопровола и, после возбужления колебаний, через трансформаторную связь этих звеньев. Формула изобретения Уровень напряжения возбуждения колебаний параметрического контура зависит от магнитных параметров...

Номер патента: 879660

Опубликовано: 07.11.1981

Авторы: Лисин, Полещук

МПК: H01F 19/08

Метки: высоковольтный, импульсный, трансформатор

...основании корпуса. 35 На фиг. 1 изображен высоковольтный импульсный трансформатор, фронтальная проекция; на фиг. 2 - то же, горизонтальная проекция.Высоковольтный импульсный транс.форматор содержит изоляционный тороидальный корпус 1 с окном, внутри которого поверх корпуса расположена первичная обмотка 2, вторичную обмотку 3, состоящую из секций, соединенных последовательно, и магнитопровод, состоящий из отдельных соосно расположенных кольцевых сердечников 4, закрепленных на изоляционном каркасе 5, высоковольтный ввод 6,55 причемвнутренняя поверхность корпуса 1, образующая окно, смещена относительно центральной оси корпуса,604изоляционный каркас 5 магнитопровода выполнен в виде изоляционного полу- цилиндра и расположен в узкой части...

Номер патента: 879661

Опубликовано: 07.11.1981

Авторы: Гавритенков, Емануилов, Ершов, Остроумова, Сазонов

МПК: H01F 19/08

Метки: импульсный, трансформатор

...Вторичная обмотка трансформатора выполнена в виде токо- проводящей пластины б с ответвлениями 7, 8 и 9 и представляет двухвитковую обмотку со средней точкой, Ответвления 7 и 8 отогнуты в одном направлении и охватывают сердечник 1 с обмотками 2 и 3. Вследствие этого ответвления 7 и 8 имеют согласно послебудет постоянное значение длительности импульса, передаваемой на выходтрансформатора, т.е. в этом случаетрансформатор выполняет функцию времязадающего элемента. 5Под действием напряжения О черезвитки вторичной обмотки трансформатора и мифистор М, сопротивление которого в замкнутом состоянии составляет0,015+0,025 Ом, протекает импульсный 10ток 3) длительностью Си,Под действием количества электричества З си, значение которого должно...

Номер патента: 881883

Опубликовано: 15.11.1981

Авторы: Володин, Иванов, Огинец, Филиппов, Червинский, Юхно

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...на его входе, а также низкий КПД трансформатора, особенно при нагрузке на немагнитные детали.Цель изобретения - повышение КПД трансформатора.Поставленная цель достигается тем, что в высокочастотном трансформаторе, содержащем первичную и вторичную обмотки, первичная обмотка выполнена из двух частей,последовательно между которыми включена вторичная обмоткаНа чертеже представлена электрич ская схема высокочастотного трансфор.3 8818 вторичная обмотка 3. Индуктор 4 подключен к выводам 5 и Ь вторичной обмотки 3. Каждая из частей 1 и 2 первичной обмотки одним концом соединена с выводами вторичной обмотки 3. Часть 15соединена концом 7 с выводом 5 вторичной обмотки 3, часть 2 - концом 8 с выводом б. Другие концы 9 и 10 каждой из частей 1 и 2...

Номер патента: 881905

Опубликовано: 15.11.1981

Авторы: Батанов, Грачев, Карцев

МПК: H01P 5/04

Метки: волноводный, полных, сопротивлений, трансформатор

...от Л /а и параметров диэлектрической пластины с, и с. При этом (х=а-с-х).1Выбор местоположения настроечных штырей 2 и 3 в предложенном ТПС про изводится, в следующем порядке.Пусть задана некоторая величина Л /а, соответствующая рабочей длине волны ТПС,а диапазон одноволно- ВОСТИ ПУСТОГО ПРЯМОУГОЛЬНОГО ВОЛНО вода (1/а(2), например, 7. /а=1, 75. Выбираем величину диэлектрическойпроницаемости ь пластины 4 (желательно 17 4 для перекрытия всего диапазозна 1 Л/д 2), например,4, матери" 5 О ал - плавленный кварц. Далее из условия того что Л,р /а - относительная критическая длина волны ТЕО(волна ТЕ о- нераспространяющаяся в ) удовлетворяет соотношению Л 2/а=0,75, выбираем толщину диэлектрической пластины, эти данные - связь 1 2/а с с/а -...

Номер патента: 883984

Опубликовано: 23.11.1981

Авторы: Горбунцов, Жгутов, Мелешко, Попович, Циер, Шафир

МПК: H01F 27/28

Метки: силовой, трансформатор

...отводами 6, соединяются параллельно перемычкам 7. Нумерация ходов 4 на фиг, 2 и 5 (1 - номер хода) соответствует нумера ции отводов на фиг. 3 и 4.На фнг. 4 обозначено Ю, - централь ный угол между отводами двух ближайших к переходу ходов внутреннего слоя (седьмого и восьмого); 3, - центральный угол между любыми другими соседними отводами; В., и Р- средние диа 1 О 15 20 25 30 35 40 45 50 55 4метры слоев обмотки 2Р- наружныйдиаметр обмотки 3. Параллельные ветви обмотки (ходы 4, заканчивающиеся отводами 6 н перемычками 7) образуют систему замкнутых контуров, в которых магнитное поле рассеяния индуктирует ЭДС. Под действием этих ЭДС в указанных контурах возникают циркулирующие токи, которые, накладываясь на основные, являются причиной...

Номер патента: 886071

Опубликовано: 30.11.1981

Автор: Гаврюшов

МПК: H01F 19/04

Метки: трансформатор

...Каждая из секций намотана скрученными проводниками (начертеже изображена намотка двумя скрученными изолированными проводами).Начала, обмоток по секциям обозначаютсяиндексами Н, концы обмоток по секциям -индексом К . Проводники, используемые дляобмотки высокого напряжения, обозначаютсяиндексом Ь, для низкого - индексом ЯДля обозначения принадлежности проводниковк секциям используются индексы от единицыдо и соответственно.Проводники, используемые для обмотоквысокого напряжения, подключаются междусобой по секциям последовательно, т.е. конец проводника предыдущей секции подклю.чается к началу проводника последующей сек-,ции. Начало первого и конец последнего проводников образуют выводы обмотки высокого напряжения...

Номер патента: 886072

Опубликовано: 30.11.1981

Авторы: Гусев, Лисин

МПК: H01F 27/30

Метки: импульсов, передачи, трансформатор, управляющих

...работает следующим образом.Выводы первичной обмотки подключаютсяк преобразователю с характеристикой источника тока или к высокочастотному генерато, ру, Вторичная обмотка 4 своими выводами 5подключается через выпрямитель в цепь управления мощным электроннолучевым прибором,В номинальном режиме трансформатор испольЗОзуется для передачи на высокий потенциалпостоянного напряжения. Для формированиякрутых перепадов напряжения отпирается транзистор 9 и дополнительная обмотка 6 черездиодный мост 8 оказывается закороченной. Втечение интервала времени порядка единицмикросекунд происходит вытеснение магнит, ного потока из кольцевого спирального сердечника 1, выполненного, например из ленточного пермаллоя, и формируетоя крутой...

Номер патента: 886073

Опубликовано: 30.11.1981

Авторы: Гусев, Лисин, Мартынов, Петров

МПК: H01F 30/12

Метки: высоковольтный, разделительный, трансформатор

...экранами 16,Потенциадваые экраны верхнего модуля 17и нижнего модуля, 18 соединены с промежуточным экуавж через делитель 19. Опоройдля трансфеуаагориеж модулей является кольцевая метвивичеещв раав 20.Устройеве работаег сведующим образом,Передача мееикесж к нагрузке, находящейся нод вееоккм ютекииапом (тервюэмиссионному катеу электроииого ускорителя), гальваикчески и ватеиккаквао развязана при помоваи кабеавиаас абааееек 7 и 11 и выводов8 и 10. %вене иодюаачкаия первичной обмотки кикиморе ааааа к сетк щюисходит намагиканвапие еищий маиемирееща обоих модулей,Намачквюмкие веркиего модуля и питание нагружи на высеком потенциале осуществаляется с иемещав кабельных обмоток 7 и11 и кабеявкых подаодов 8 и 10, представляющих окко целое,...

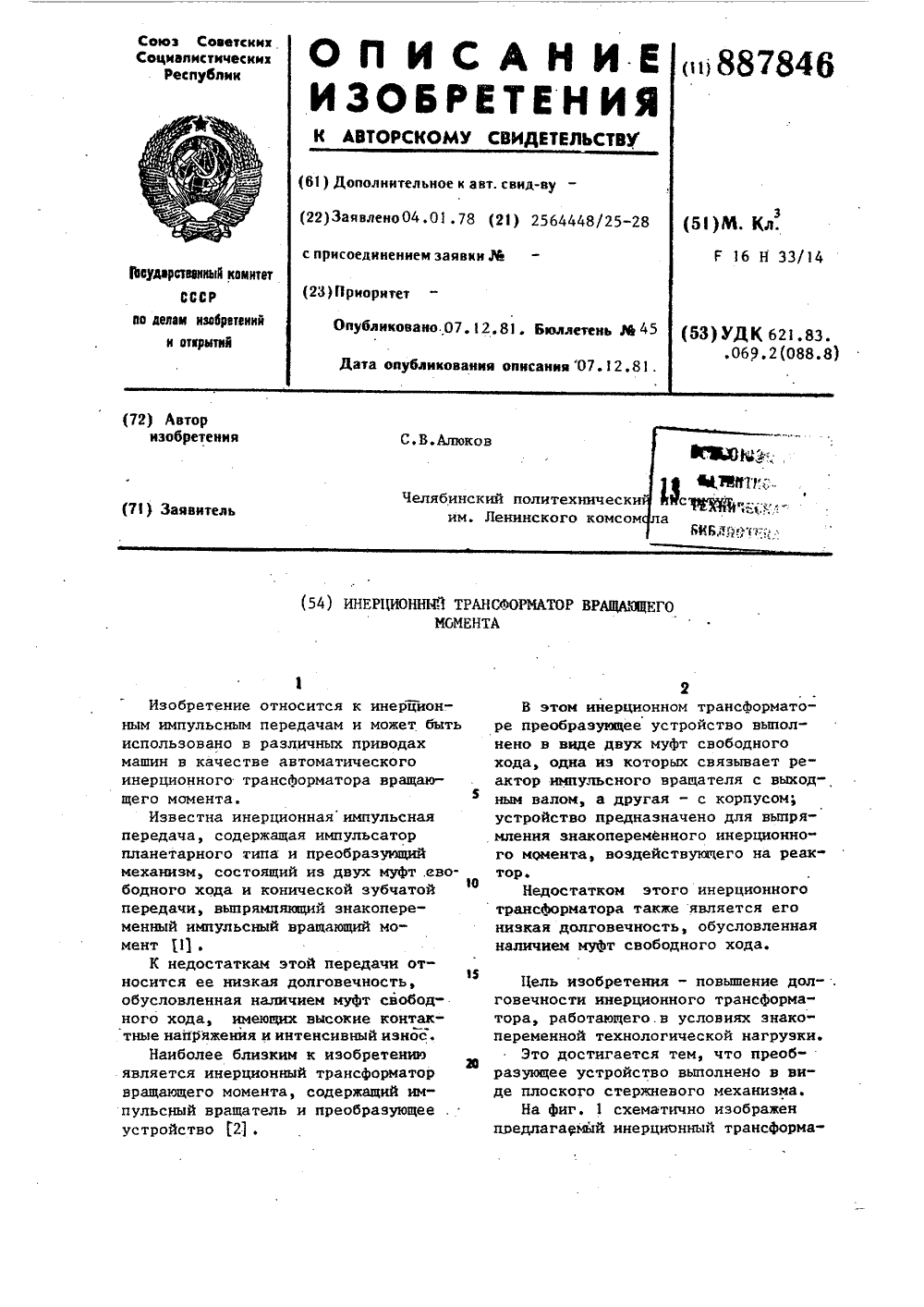

Номер патента: 887846

Опубликовано: 07.12.1981

Автор: Алюков

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...центральное колесо 1, неуравновешенные сателлиты 2 и реактор 3, а преобразующее устройство выполнено, например,в виде кривошипно-шатунного механиз Ома, имеющего кривошип, функции которого выполняет реактор 3, шатун 4и ведомое звено 5, связываемое с рабочим органом (не показан).Инерционный трансформатор вращающего момента работает следующим образом.При равномерном вращении ведущего центрального колеса 1 и обкатыва% Тнии сателлитов 2 по реактору 3 возникает энакопеременный инерционныйимпульсный вращающий момент, воздействующий на реактор 3 и приводящий его в колебательное движениекоторое посредством кривошипно-шатунного механизма преобразуется в знакопеременное поступательноедвижениеведомого звена 5, В связи с тем,что технологическая...

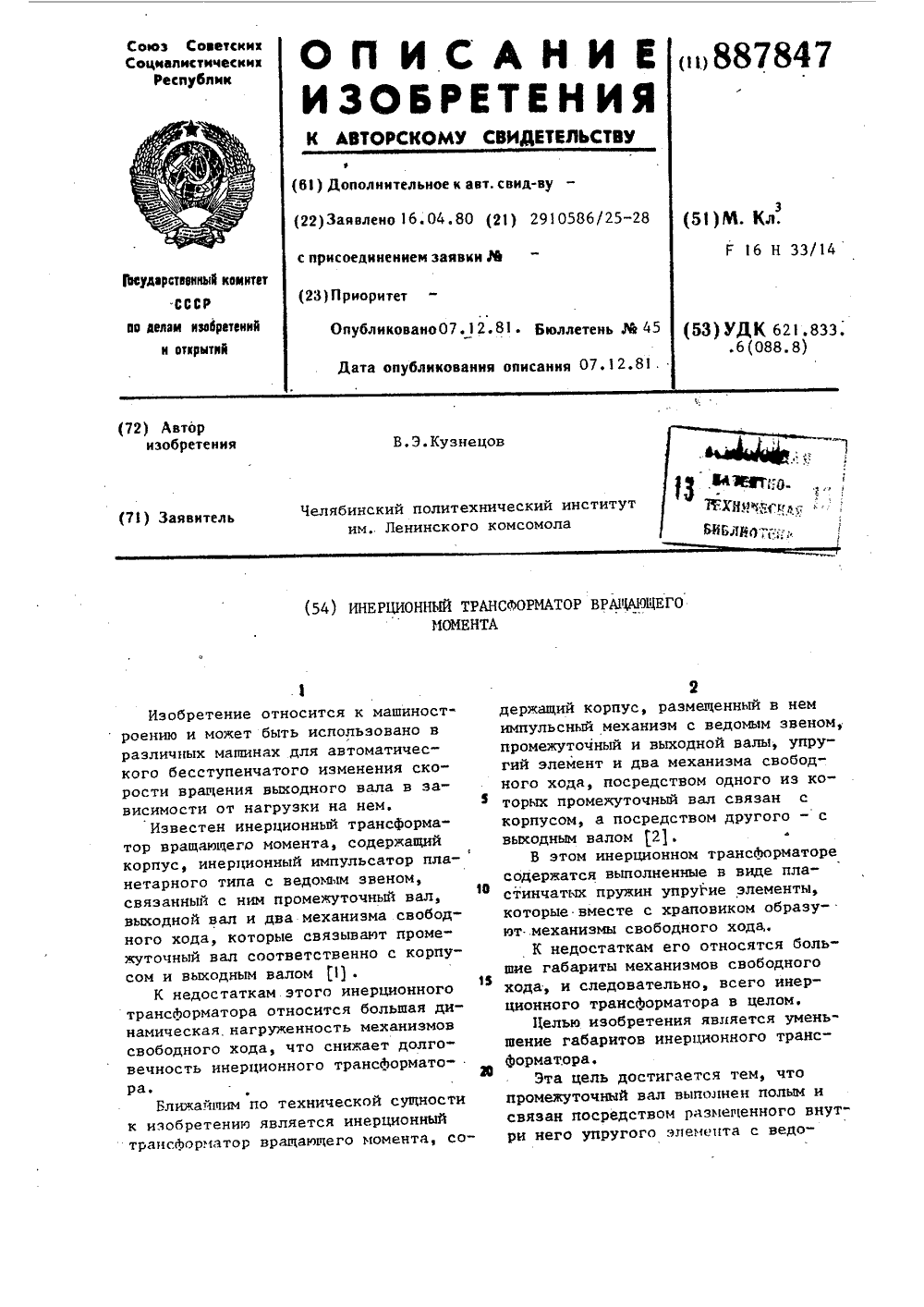

Номер патента: 887847

Опубликовано: 07.12.1981

Автор: Кузнецов

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...с ним сателлиты 5 с неуравновешенными грузами б, в котором ведомым звеномявляется солнечная шестерня 4, а также выходной вал 7, полый промежуточный вал 8, механизмы 9 и 10 свободного хода роликового типа, которыесвязывают промежуточный вал 8 соответственно с корпусом 1 и выходнымвалом 7, н упругий элемент 11, который размещен внутри полого промежуточного вала 8 и связывает его ссолнечной шестерней 4Упругий элемент 11 может быть выполнен в виделюбого работающего на скручиваниеподатливого элемента, например, цилиндрической пружины или торсиойноговала.Инерционный трансформатор вращающего момента работает следующим образом,При вращении входного вала 2 иэгицикла 3 на солнечную шестерню 4импульсного механизма действует...

Номер патента: 888224

Опубликовано: 07.12.1981

Авторы: Винник, Демидова, Фишлер

МПК: H01F 27/28

Метки: преобразовательный, трансформатор, трехфазный

...обмоток одной фазы трансформатора.Трансформатор содержит три стержня 1, на каждом из которых концентрически расположены сетевая 2 и вентильная обмотки. Вентильная обмотка разделена на четыре электрически не связанные части. Часть 3 вентильной обмотки, имеющая схему соединения "треугольник", расположена с одной стороны сетевой обмотки, а часть 4 вентильной обмотки, имеющая схему соединения "звезда", расположена с другой стороны сетевой обмотки.8 ентильная обмотка имеет также две части, состоящие из секций 5, 6 и (, 8, расположенные по разные стороны от сетевой обмотки.Секции 5 и 6, соединенные в треугольник, имеют обратную последовательность соединения фаз и расположены на одном уровне по высоте обмотки с секциями ( и 8.Концы каждой...

Номер патента: 888225

Опубликовано: 07.12.1981

Авторы: Кобилецкий, Суханов, Ярымбаш

МПК: H01F 27/30, H01F 38/16

Метки: преобразовательный, трансформатор

...середину.Предлагаемое решение позволяет получить требуемое наращивание класса напряжения в одном трансформаторе, что обеспечивает уменьшение количества трансформаторов на преоб-. разовательную подстанциюНа фиг. 1 приведена схема трансформатора; на фиг,2 - схема трансфор888225 Формула изобретения ИИПИ Заказ 10733/1 раж 787 Подписное матора в трехфазной группе с подключенными к нему преобразовательными мостами (схема).Преобразовательный трансформатор содержит бак и магнитопровод (не показан), на стержне которого последовательно по оси установлены два блока 1 (см. Фиг.1)обмоток. Каждый из блоков 1 имеет сетевую обмотку 2 (СО и СО) и секции 3 и М вентиль" щв ной обмотки высшего напряжения (ВО 1) и низшего напряжения (ВО).Секция 3 вентильной...

Номер патента: 890456

Опубликовано: 15.12.1981

Автор: Савченко

МПК: H01F 27/28

Метки: трансформатор

...закругленной поверхностью 40обращенной к линейному отводу, ибарьерную изоляцию между обмотками,состоящую из цилиндров изоляционныхэлементов на линейном отводе ибарьерав на экране, последний в свободной от витков зоне наружной обмотки выполнен в виде кольца, расположенного концентрически на линеиномотводе вчутренней обмотки.Барьеры на экране имеют в сеченииЧ-образную форму и расположены на поверхности экрана, обращенной к линейному отводу, по всей окружности.Выполнение экрана наружной обмотки в виде кольца, охватывающего линейный отвод внутренней обмотки,.позвопяет резко уменьшить объемэлектрически напряженной зоны и унифицировать экран и барьеры на нем,что способствует сокращению изоляционных промежутков, трудоемкости,...

Номер патента: 890457

Опубликовано: 15.12.1981

Авторы: Ногинов, Шахрай

МПК: H01F 27/34, H01F 30/12

Метки: трансформатор, трехфазный

...тоК компенсирует только поток в магнитопроводе от третьей и кратной ей гармоник. В то же время иэ-за совпадения направлений ЭДС в дополнительной и основной обмотках в известном уст" ройстве совершенно отсутствует компенсация внешнего магнитного поля890457 15 Формула изобретения трансформатора.в окружающем пространстве от токов обмоток. Это обстоятельство и определяет большую величину напряженности внешнего поля, хотя изделие остается работоспособным.Целью изобретения является снижениеуровня помех внешнего поля трансформатора,Поставленная цель достигается тем,что в трехфазном трансформаторе, содержащем магнитную систему, основныеи компенсационные обмотки, соединенные в "треугольник", магнитная система выполнена в виде трех...

Номер патента: 892484

Опубликовано: 23.12.1981

Авторы: Вдовин, Шамрай

МПК: H01F 19/08

Метки: импульсный, трансформатор

...трансформаторна фиг. 2 - то же, вид сверху.Импульсный трансформатор содержит первичную обмотку 1, состоящую из нескольких гальванически не связанных секций, размещенных в один слой, и каждый виток одной из секций расположен между двумя витками соседних секций, а выводы 2 секций первичной обмотки расположены равномерно по периметру торцов обмотки, вторичную обмотку 3, которая мо жет состоять из двух последовательно или параллельно соединенных одинаковых слоев, изоляционные прокладки 4 и цилиндрический каркас 5 из изоляционного материала, например фторопласта, оргстекла, электрокартона, стеклоэпоксидаИмпульсный трансформатор работает следующим образом.При одновременной подаче на секции первичной обмотки от отдельных генераторов...

Номер патента: 892485

Опубликовано: 23.12.1981

Авторы: Вдовин, Цыпко, Шамрай

МПК: H01F 19/08

Метки: высоковольтный, импульсный, трансформатор

...обмотокПервичная обмотка состоит из двух одинаковых, намотанных во взаимно противоположных направлениях и парал" лельно соединенных секций 1, наложенных на цилиндрический каркас 2, вторичная - из двух одинаковых, на-. мотанных во взаимно противоположных направлениях секций З,наложенных на каркас 4,имеющий вид двух усеченных конусов, сомкнутых усеченными плоскос/тями,Началаи концы секций первичной ивторичной обмоток Н.1,К,Н,К соединены параллельно и образуют, соответственно, первичную и вторичную обмотки импульсного трансформатора с потенциальньии выводами 5 и 6, расположенными в плоскости усечения конусов. Полость, образованная между каркасами первичной и вторичной обмоток герметизируется уплотнениями 7- 11 и заполняется хладагентом,...

Номер патента: 898519

Опубликовано: 15.01.1982

Авторы: Козинцев, Константинов, Кофман, Ломоносов, Сапожников, Чорба

МПК: H01F 19/08

Метки: газоразрядных, импульсный, ламп, поджига, трансформатор

...рассеяния первичной обмотки импульсного трансформатора соизмеримы с взаимоиндуктивностью первичной и вторичной обмоток.Наиболее близким к предлагаемому явля. ется импульсный трансформатор для поджига газоразрядных ламп, содержащий виток первичной обмотки с конденсатором и управляемым электронным ключом, и вторичную обмотку 2.Указанное устройство характеризуется тем, что первичная обмотка импульсного трансформатора представляет собой виток, образованный непосредственно конденсатором и управ 898519ватывает вторичную обмотку 5 по внешнемуконтуру.Единственно возможный путь замыканиямагнитного потока первичной обмотки 3 импульсного трансформатора показан на фиг. 1 5чпунктирнои линиеи, причем весь поток первичной обмотки 3 является рабочим...

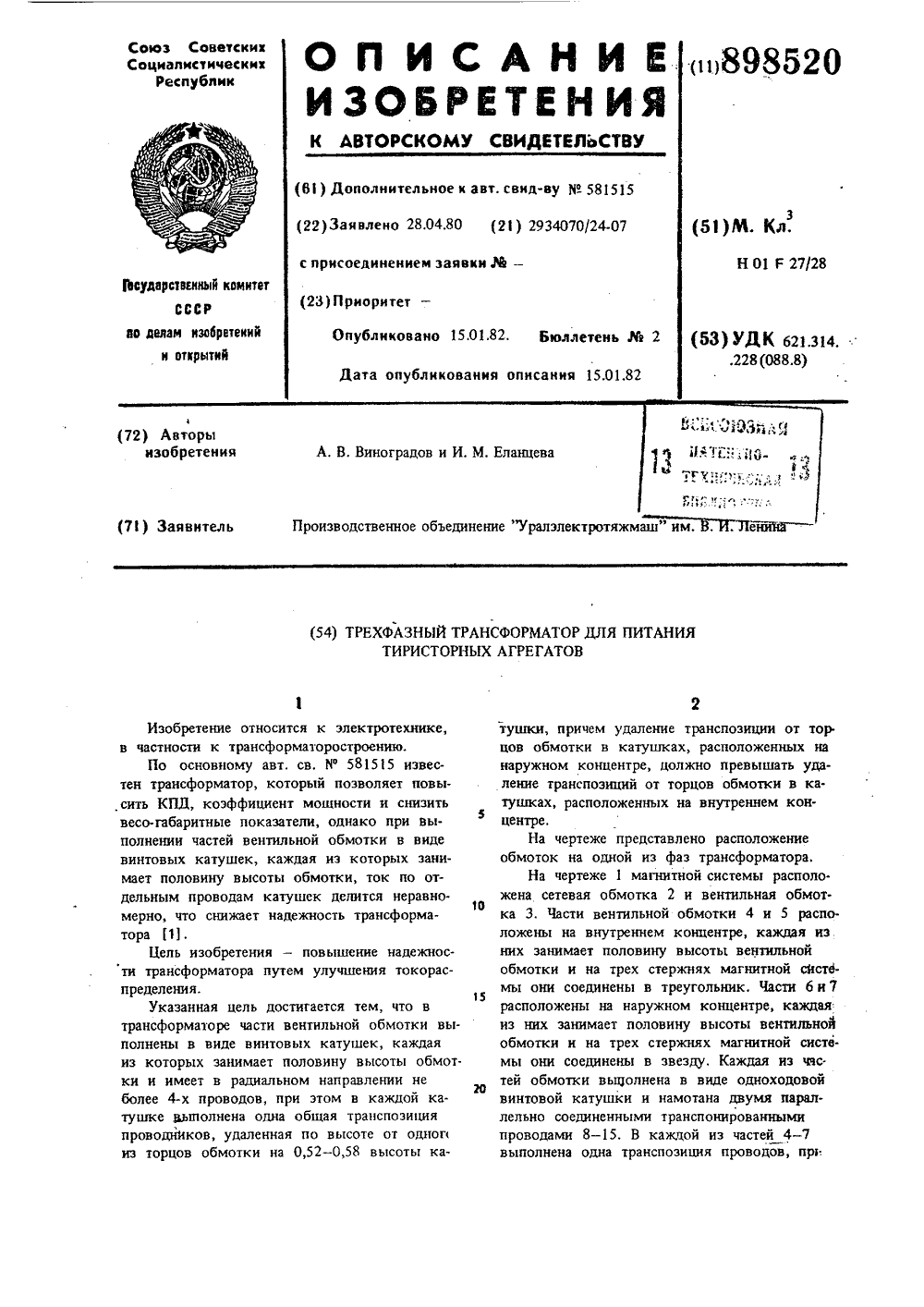

Номер патента: 898520

Опубликовано: 15.01.1982

Авторы: Виноградов, Еланцева

МПК: H01F 27/28

Метки: агрегатов, питания, тиристорных, трансформатор, трехфазный

...прово ет мерно, что стора 1 .Цель изоти трансформпределения.Указанная етени остигается тем, что ввентильной обмотки вы вых катушек, каждая трансформаторе часполнены в виде виниз которых занима ки и имеет в радиалболее 4-х проводов,тушке вьвтолнена однпроводников, удалениз торцов обмотки при этом в каждои каа обшая трацспозицияая по высоте от однога 0,52 - 0,58 высоты каение относится к электротек трансформаторостроению овному авт. св. Иф 581515 рматор, который позволяет коэффициент мошности и с ные показатели, однако притей вентильной обмотки в- повышение надежносутем улучшения токорасполовину высоты обмотьном направлении не электротяжмаш" им е,чем в частях 4 и 5 место транспозиции удалено от торцов обмотки . по высоте на0,53 п...

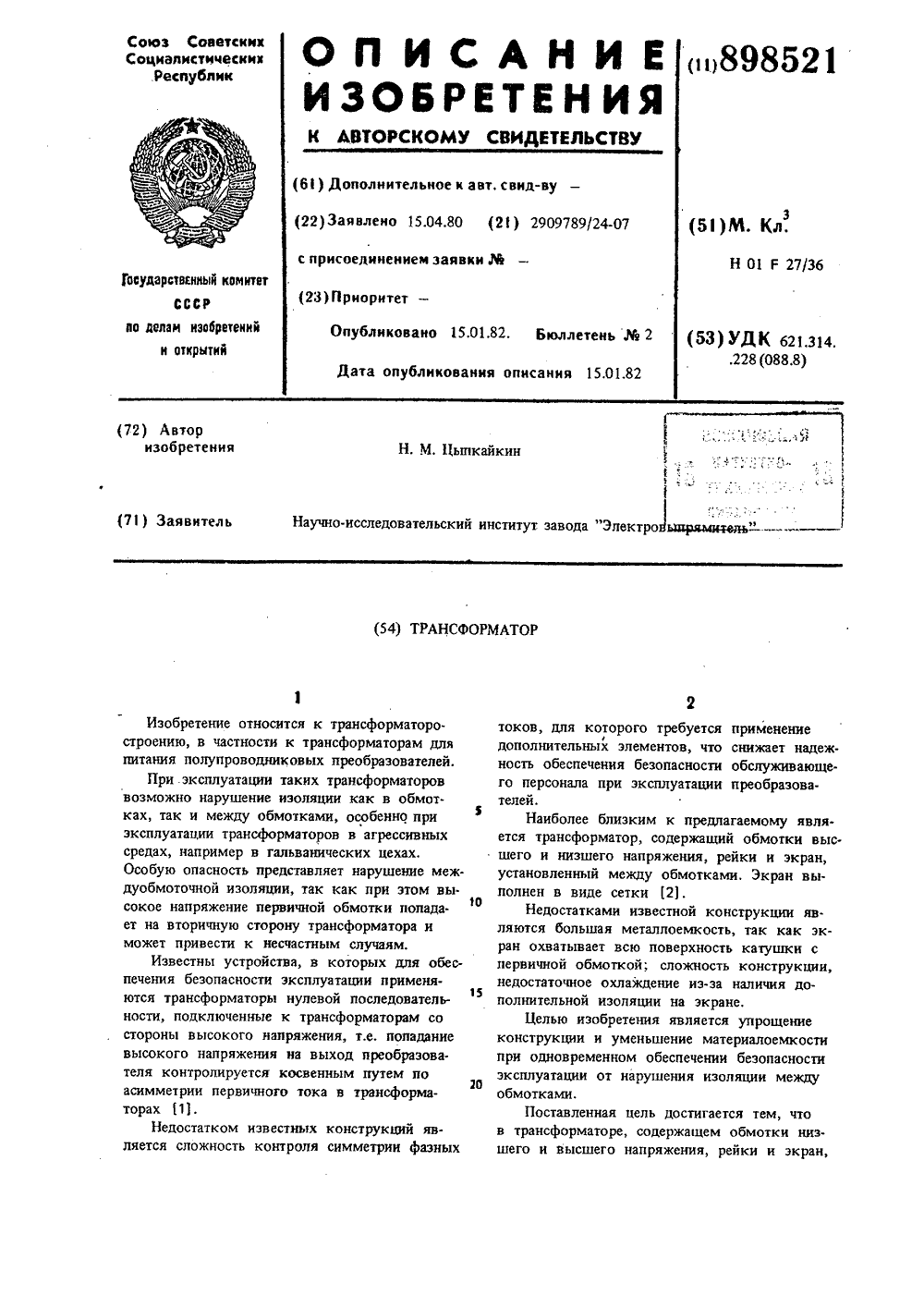

Номер патента: 898521

Опубликовано: 15.01.1982

Автор: Цыпкайкин

МПК: H01F 27/36

Метки: трансформатор

...упрощение конструкции и уменьшение материалоемкости при одновременном обеспечении безопасности эксплуатации от нарушения изоляции между обмотками.Поставленная цель достигается тем, что в трансформаторе, содержащем обмотки низшего и высшего напряжения, рейки и экран,898521 4В случае нарушения изоляции напряжениеот обмотки 1 по поверхности реек 3 попадает на экранирующие пластины 6, которые заземлены, что обеспечивает безопасность персонала. установленный между обмотками, экран выполнен иэ металлических полос, которые ус. тановлены на рейках со стороны обмотки низшего напряжения и,соединены между собой на уровне торцов обмоток.На фиг, 1 показана катушка трансформатора, продольное сечение; на фиг. 2 - то же, поперечное сечение; на...

Номер патента: 898565

Опубликовано: 15.01.1982

Авторы: Артюхов, Геравкер

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...неравномерностью воздушного зазора, Этапогрешность пропорциональна крутизнеК изменения ЭДС пары полюсов выходнойобмотки при изменении, например, отЗОэксцентриситета установки ротора(статора), воздушного зазора междузубцами взаимодействующих между собойпар полюсов статора и ротора, Такимобразом, уменьшая величину К, можноуменьшить рассматриваемую погрешность, а в пределе при К = 0 свестиее к нулю,Для выполнения условия К = 0 не"обходимо регулировать ток, протекающийв витках обмотки возбуждения, составляющих пару полюсов таким образом,чтобы значение ЭДС, наводимой в витках выходной обмотки, оставалось неизменным при изменении зазора.В известных устройствах величинатока возбуждения определяется сопротивлением всей обмотки...

Номер патента: 900325

Опубликовано: 23.01.1982

Авторы: Винник, Пестряева, Фишлер

МПК: H01F 27/28

Метки: преобразовательный, трансформатор, трехфазный

...между собой. 4На фиг. 1-6 схематично изображенпредлагаемый трехфазный преобразовательный трансформатор.В общем случае трансформатор имеет трехстержневой магнитопровод, накаждом из стержней 1 концентрическирасположены сетевая 2 и вентильнаяобмотки.Вентильная обмотка разделена начетыре электрически не связанные части 3 и 4 секции 5-8, при этом одначасть имеет схему соединения треугольник, а другая часть - схему соединения звезда.Устройство выполнено следующим образом,Высота каждой из секций, имеющихсхему соединения треугольник, составляет 0,8-1,2 высоты каждой из секцийтех же частей вентильной обмотки. Высоты каждой из частей, образованныхсоответственно секциями 5, 6 и 7, 8,равны между собой и составляют 0,91,1 высоты соответствующей...
