Патенты с меткой «трансформатор»

Номер патента: 1453460

Опубликовано: 23.01.1989

Авторы: Кошель, Савченко

МПК: H01F 27/28, H01F 29/02, H01F 38/22 ...

Метки: однофазный, трансформатор

...и может быть использовано вмощных трансформаторах на высокийкласс напряжения.Цель изобретения - снижение материалоемкости, трудоемкости и пагерь электроэнергии при расщепленииобмоток низкого напряжения па стержням.На чертеже изображен предлагаемыйднафазный трансформатор,Однофаэный трансформатор содержитбмотки высокого напряжения 1 и оботки 2 низкого напряжения, располоенные на стержнях 3 магнитопровада.Обмотки 1 параллельно соединеныМежду собой, а обмотки 2 расщеплены,т.е, не имеют гальванической связиМежду собой. На боковом ярме 4 установлены две компенсационные обмотки5 и 6, между которыми расположена одца регулировочная обмотка 7. Регулировочная обмотка 7 последовательносоединена с обмотками 1, а каждаякомпенсационная...

Номер патента: 1453461

Опубликовано: 23.01.1989

Авторы: Борю, Небрат, Паук, Чаговец

МПК: H01F 38/24

Метки: емкостный, трансформатор

...обмотка имеет витки,охватывающие часть сечения магнитопровода, которые также подключаютсякак встречно, так и согласно. Дополнительные витки (как целые, так идробные) вторичной обмотки подключены к декадному переключателю 8, выходные зажимы которого 9 и 10 подключены к нагрузке емкостного трансформатора 11 напряжения.Предлагаемыйемкостный трансформатор напряжения работает следующимобразом,В том случае, когда разброс емкрстей делителя напряжения равен нулю, высокое напряжение делится емкостным делителем обратно пропорционально величинам емкостей конденсаторов 1 и 2, трансформируется промежуточным трансформатором 4, со вторичной обмотки 5 которого снимаетсястандартное напряжение. В случае не соответствия емкостей 1 и 2 делителя их...

Номер патента: 1455398

Опубликовано: 30.01.1989

Автор: Крамской

МПК: H05H 7/00

Метки: волны, типа, трансформатор

...между коэффициентом отражения у, вызванного размерами Л 2 Ь и ага," и параметрамисреза (К, 4)К 1 К= КП - ,У - ;(Ь (Кз3 л,зЬ = (К - а,) сй 8,1455398 510 20 25 30 35 40 45 50 55 тогда связь между р, К и р будетиметь следующий вид: К - ЗКа + 2 а - в , - С 8= 037 о фЯКДля согласования трансформатора кнему присоединяют со стороны передающего прямоугольного волновода измерительную линию с источником СВЧ- колебаний а со стороны диафрагмы - диафрагмированный волновод с подвижной нагрузкой. Подавая в согласователь СВЧ-мощность измеряют КСВ и фазу волны при различных положениях нагрузки. Процесс согласования заключается в предварительном изменении внутреннего диаметра 2 Ь , изменении размеров окон связи 2 а 2 а" е, и последующим изменением...

Номер патента: 1457005

Опубликовано: 07.02.1989

Авторы: Воротников, Румянцева

МПК: H01F 30/12

Метки: железнодорожных, нагрузок, трансформатор

...соединенных по схеме звезда, и другую вторичную обмотку, состоящую из четырех катушек 4-7, при этом две катушки (4 и 7)расположены на крайних стержнях магии .топровода и имеют одинаковое число 30витков, а две другие (5 и 6) расположены на среднем стержне и Имеют каждая число витков, равное 0,594 от чи. сла витков катушек 4 и 7. Катушки 4-7соединены последовательно и присоединены к трем отводам 8-10. Началокатушки 4 соединено с началом катушки 5, конец катушки 5 соединен с концом катушки 6 и начало катушки 6 соединено с началом катушки 7. Отвод 8 40сделан от конца катушки 4 фазы а, отвод 9 сделан от концов катушек 5 и 6фазы в и отвод 1 О сделан от концакатушки 7 фазы с.Трансформатор работает следующим 45образом. 1Напряжения катушек...

Номер патента: 1457006

Опубликовано: 07.02.1989

Авторы: Калмыков, Хижняков

МПК: H01F 27/42

Метки: постоянного, трансформатор

...сглаживающего Фильтра, образованного резистором 15 и конденсатором 16. Сигнал с конденсатора 16 поступает через согласующий повторитель на операционном усилителе 17 на первый вход схемы выделения максимума, которая собрана на диодах 18 и 19 и резисторе 20 На второй вход схемы выделения максимума поступает сигнал непосредственно с выхода выпрямителя.Вьделенный максимальный сигналфильтруется с помощью второго сглаживающего фильтра, образованного резистором 21 и конденсатором 22, и через усилитель 23 поступает на выход устройства.На Фиг. 4 показан другой вариант конкретного выполнения схемы.Выпрямитель выполнен на операционных усилителях 13 и 14. Первый сглаживающий фильтр образован резистором 15 и конденсатором 16, Схема выделения...

Номер патента: 1460745

Опубликовано: 23.02.1989

Авторы: Блохинцев, Винник, Замараева, Фишлер, Шлентов

МПК: H01F 38/08

Метки: однофазный, постоянном, сварки, токе, трансформатор, устройства

...одновременно с началом 11 секции 7 части 4 вентильной обмотки. К второй клемме пары 16 подключено нача 50 ло 9 секции 8 части 4 вентильной обмотки и одновременно клемма пары 17, вторая клемма которой соединена с клеммой пары 18 и одновременно с концом 12 секции 7, Другая клемма пары 55 18 соединена с концом 10 секции 8.Переключатель 13 содержит шесть подвижных контактов 20-25, которые выполнены таким образом, что в одном из положений (фиг. 3) контакты 20 замыкают пару клемм 14, во втором положении (фиг. 4) контакты 21 замыкают пару клемм 25, а контакты 22 - пару клемм 17, в третьем положении подвижные контакты 23 замыкают пару клемм 15, контакты 24 - пару клемм 16, а контакты 25 - пару клемм 18.В положении переключателя 13, ког" да...

Номер патента: 1462057

Опубликовано: 28.02.1989

Автор: Данильченко

МПК: F16H 31/00, F16H 33/08

Метки: вращающего, инерционный, момента, трансформатор

...колесо 5 первого планетарного механизма выполнено с внутренними зубьями и соединено с входным валом 2, водило 6 этого механизма соединено с выходным валом 3.Трансформатор работает следующим образом.При вращении входного вала 2 с центральным колесом 5 и наличии момента сопротивления на выходном валу 3 взаимодействующий с колесом 5 сателлит при помощи диска 13 и кривошипов 14 приводит в движение ведущее водило 9 с грузами 4, Под действием центробежных сил грузы 4 стремятся занять верхнее положение, наиболее удаленное от центра вращения, а кривошипы 14, взаимодействия с грузами 4 при помощи винта 15 и гайки 17, перемещают их в нижнее положение, ближе к центру трансформатора. При этом силами инерции грузов 4 (в правом секторе фиг. 2)...

Номер патента: 1464222

Опубликовано: 07.03.1989

Авторы: Зайцев, Калинин, Наумов, Пестушко, Цветаев

МПК: H01F 29/06

Метки: нагрузкой, плавным, регулированием, трансформатор

...2, Таким35 образом, при вращении цилиндра 5 с обмоткой 6 эта обмотка всегда соеди" нена параллельно с одной из ветвей дополнительной обмотки или с обеими вместе. Средние точки ветвей дополни" тельной обмотки 4 соединены с зажимом 9 источника питания. Ветви первичной обмотки 3 устройства своими началами также подключены к зажиму 9 ис" точника питания.При вращении цилиндра 5 с обмоткой 6, находящейся в механическом зацеплении с проводом этой обмотки, контакт 10, в зависимости от направления вращения перемещается к началу или к концу обмотки 6. В первом слу чае напряжение, снимаемое с контакта 10, возрастает, во втором случае - снижается.Контакт 10 является выходным зажимом устройства, с которого снимается регулируемое по...

Номер патента: 1464242

Опубликовано: 07.03.1989

Авторы: Резников, Чекирда

МПК: H02H 5/04, H02H 7/04

Метки: блоком, защиты, низковольтный, повреждения, трансформатор

...внутренних повреждениях нли повреждениях в цепи нагрузки 7, сопровожд 1 оцихся возникновением в цец первичцой обмотки 2 тока, цревышаоц 1,его ток срзоатывацияцр ллавкэго предо;:рцтеля 4, последний,;,ерегорая, отклю ает трансформатор 1 от питаюшей сети.При замыкании небольшой частя зитков первичной или вторичной обмотки повышение тока 1 в цепи предохранителя цезцчительно и недостаточно для срабатывания последнего, Прстекацие тока в замкнутой части витков вызывает нагрев обмоток и магнитопровода трансформаторари определенном повышенном, но егце оезоцасцом для трачсформатора значении температуры срабатывает тепловое реле, замыкя своим контактом 6 часть первичной обмотки 2 При этом повышение тока первичной обмотки вызывает срабатыва н...

Номер патента: 1467582

Опубликовано: 23.03.1989

Автор: Волков

МПК: H01F 27/24

Метки: магнитными, ортогональными, полями, трансформатор

...в частности к трансформато".ь.рам с ортогональными магнитными полями, и может быть использовано дляпитания устройств автоматики и управления.Целью изобретения является уменьшение потерь на вихревые токи и по .вышение установленной мощности. 10На фиг, 1 приведена конструкциятрансформатора; на фиг. 2 - то же,вид сбоку,Трансформатор содержит замкнутыйполый сердечник 1 и две пары обмоток,15причем первая пара 2, содержащая пер"вичную и вторичную обмотки, уложенав полость сердечника, а вторая пара3 намотана поверх сердечника. Сердечник выполнен из ленточного магнитного материала в виде четырех трубчатых стержней 4-, соединенных торцами 8, скошенными под углом 45Каждый стержень собран из двух симметричных частей 9 и 10,...

Номер патента: 1467685

Опубликовано: 23.03.1989

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, двухканальный, трансформатор

...корректировкой (переокруглением). П р и м е р. Выполнение двухканального ВТ.Пусть задано: число зубцов магнитопровода ротора, несущего обмотки возбуждения, равное Е 120; число зубцов магнитопровода статора, несущего выходные обмотки, равное Е= 0,658152. четвертом зубце ают Ыл 14 = -1; на У 9 = -5 принима 1; наприним принима вместо девятом нышает дочинаО,1 более чем вость не вместоа двена У мая т том зубце1 т 9вместочетырна на ают Ъ 7, =место Ысе прин убце ровку 40та за-,ниемукщие вести корректзначений 1;,т У 4 о Гл мнадцатом зуают И, = 4. принима це вмес апример, изме атывающих сл зубце вместо1, на5 прин 45вки выполнено как 0,007892 (5 у 12-м и 13-м я вля ет ся зубе зами и т.д, У секции указан и. Суммарное вающих этими паза...

Номер патента: 1467686

Опубликовано: 23.03.1989

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...Со стороны, противоположной рабочему зазору, на магнитопроводе статора имеются четыре больших паза, обеспечивающих нанесение обмоток кольцевого типа.На магнитопроводе ротора размещены две квадратурные обмотки 8 и 9 возбуждения (фиг.З) и на магнитопроводе статора две квадратурные выходные (синусная и косинусная) обмотки 10 и 11. Выводы обмоток возбуждения обозначены ВВ и ВВ , выводы выходных обмоток - СС (синусной) и КК (косинусной). 15 Обмотки возбуждения могут выполняться любыми по типу - как кольцевы" ми, так и барабанными. В рассматриваемом примере, поскольку на магнитопро О ваде ротора предусмотрены только пазы со стороны рабочего зазора, обмотки - возбуждения должны выполняться бара-; банными. В зависимости от...

Номер патента: 1469524

Опубликовано: 30.03.1989

Авторы: Марьянский, Сухоруков

МПК: H01F 27/24, H01F 27/36

Метки: помехоразделительный, трансформатор

...10На чертеже показана конструктивная схема устройства.Трансформатор содержит магнитопровоц 1, на стержнях 2 и 3 которого расположены первичная 4 и вторичная 5 15 обмотки. Экраны 6 и 7 обмоток и общийэкран 8 трансформатора охватывают криволинейные части 9 ярма и выполнены в виде двух замкнутых полостей1 О и 11 с общей стенкой, снабженной 20 отверстием 12. Через это отверстие проходят сближенные на минимальное расстояние части ярма 13.Устройство работает следующим об" разом. 25Первичная обмотка 4 подключается к источнику, обмотка 5 - к нагрузке. Высокочастотные помехи, замыкающиеся через проходные емкости между обмотками, ослабляются экранирующим дей ствием общей стенки 8 и размещением обмоток на разных стержнях 2 и 3 магнитопровоца...

Номер патента: 1474806

Опубликовано: 23.04.1989

Авторы: Леонов, Милюков, Русских

МПК: H02K 24/00

Метки: вращающийся, двухотсчетный, трансформатор

...число витков вкоторых определено выражением 1; =/Р в 1 п(1/2, 11, - число витков, охтывающих -тый зубец; 1 - номца; И - число витков, охватзубец магнитопровода и создающихновную гармонику (р) точного отсче 2выполнения схемы обмотки возбуждениДВТ неподвижного корпуса статор 1), несущего магнитопрово воротного корпуса ротора 3,го магнитопровод 4, опроводе 2 и 4 статора и щаются обмотки 5, Обмотния может размещаться какак и на статоре.Б 1474806 6Обладая свойством обмотки возбуж- выражением с округлением Ло целых дения точного отсчета и обмотки воэ-значений чисел буждения грубого отсчета, обмоткаГвозбуждения имеет общее число витков,5равное общему числу витков такой же где 1 - число витков, охватывающих обмотки выполняющей...

Номер патента: 1476540

Опубликовано: 30.04.1989

Автор: Ротштейн

МПК: H01F 19/08, H01F 21/08

Метки: импульсный, трансформатор

...образом.Импульс на первичной обмотке 5 25 формируется путем разряда накопительного конденсатораВысоковольтный импульс, формируемый вторичной обмоткой, имеет амплитуду Б и длительность. Параметры импульса, не обходимые для поджига импульсной лампы, устанавливаются в процессе изготовления трансформатора путем выбора толщины А и длины 1 обмотки 2 управления. Обмотка управления в виде35 короткозамкнутого витка может быть, в частности, изготовлена путем электрохимического осаждения меди на поверхность стержневого сердечника. Изменение параметров Д и 1 обмотки 40 управления в пределах 0 ( 1 6 Ь и 0а с а- а,/2, где Ь - длина сердечника; о- диаметр первого слоя обмотки; б с - диаметр сердечника, приводит к изменению коэффициента 45 связи...

Номер патента: 1476541

Опубликовано: 30.04.1989

Авторы: Литвиненко, Сижук

МПК: H01F 38/20

Метки: дифференциальный, трансформатор

...ферритовый магнитопровод (сердечник), состоящий из двух ферритовых чашек 1, между кото рыми симметрично к ферритовым чашкам устанавливаются диэлектрические прокладки 2 и катушка трансформаторй, состоящая из двух секций 3 дифференциальной первичной обмотки, намотка которых выполнена в противоположных направлениях с.равным числом витков. Между секциями первичной обмотки расположена вторичная обмотка 4, выполненная в виде плоской спирали 30 (фиг, 2 и 4), и две диэлектрические прокладки 5 (фиг, 1), в одной из которых выполнена прорезь для укладки начального вывода вторичной обмотки. 35Расположение вторичной обмотки между дифференциальными полуобмотками первичной обмотки, намотанными в противоположные стороны с равным числом витков,...

Номер патента: 1476542

Опубликовано: 30.04.1989

Авторы: Иванков, Кужеков, Цыгулев

МПК: H01F 38/32

Метки: трансформатор

...периодической ., составляющим первичного тока , Приэтом периодический поток замыкаетсяпо правому стержню, апериодический -по левому. 35Трансформатор тока работает следующим образом,В установившемся режиме при протекании по первичной обмотке 2 (ч,)синусоидального тока х создается 40МДС .ъ , поц действием которой создается поток Ф. Этот поток распределяется между крайними стержнямиобратно пропорционально их магнитным сопротивлениям. Магнитное сопротивление левого стержня для периодического потока велико, так как наведенный в короткозамкнутой обмоткеток создает поток, вытесняющий потокф, из левого стержня. Правый стержень имеет небольшой магнитный заэор, поэтому магнитное сопротивление правого стержня для периодического потока невелико и...

Номер патента: 1477970

Опубликовано: 07.05.1989

Автор: Данильченко

МПК: F16H 33/14

Метки: инерционный, трансформатор

...а на центральномколесе 10 - отрицательные импульсымомента, замыкаемого на корпусе 1.При этом включение и выключениетормозных устройств в определенныемоменты времени происходит автоматически следующим образом.Включение тормозного устройства,связывающего груз 12 с сателлитом 5,производится при помощи кольца 6. Впериод сбегания ролика 22 во впадину17 кольца 16 тормозная колодка 20 поддействием центробежной силы приближается к поверхности барабана 14 и прижимается к ней, создавая предварительный небольшой момент трения (момент управления), благодаря которомутормозная колодка при стремлении1опередить барабан в сторону заклинивания приобретает способность мгновенно заблокироваться на барабанепод действием создаваемого на грузесилами инерции...

Номер патента: 1478269

Опубликовано: 07.05.1989

Авторы: Гунин, Коровин, Якушев

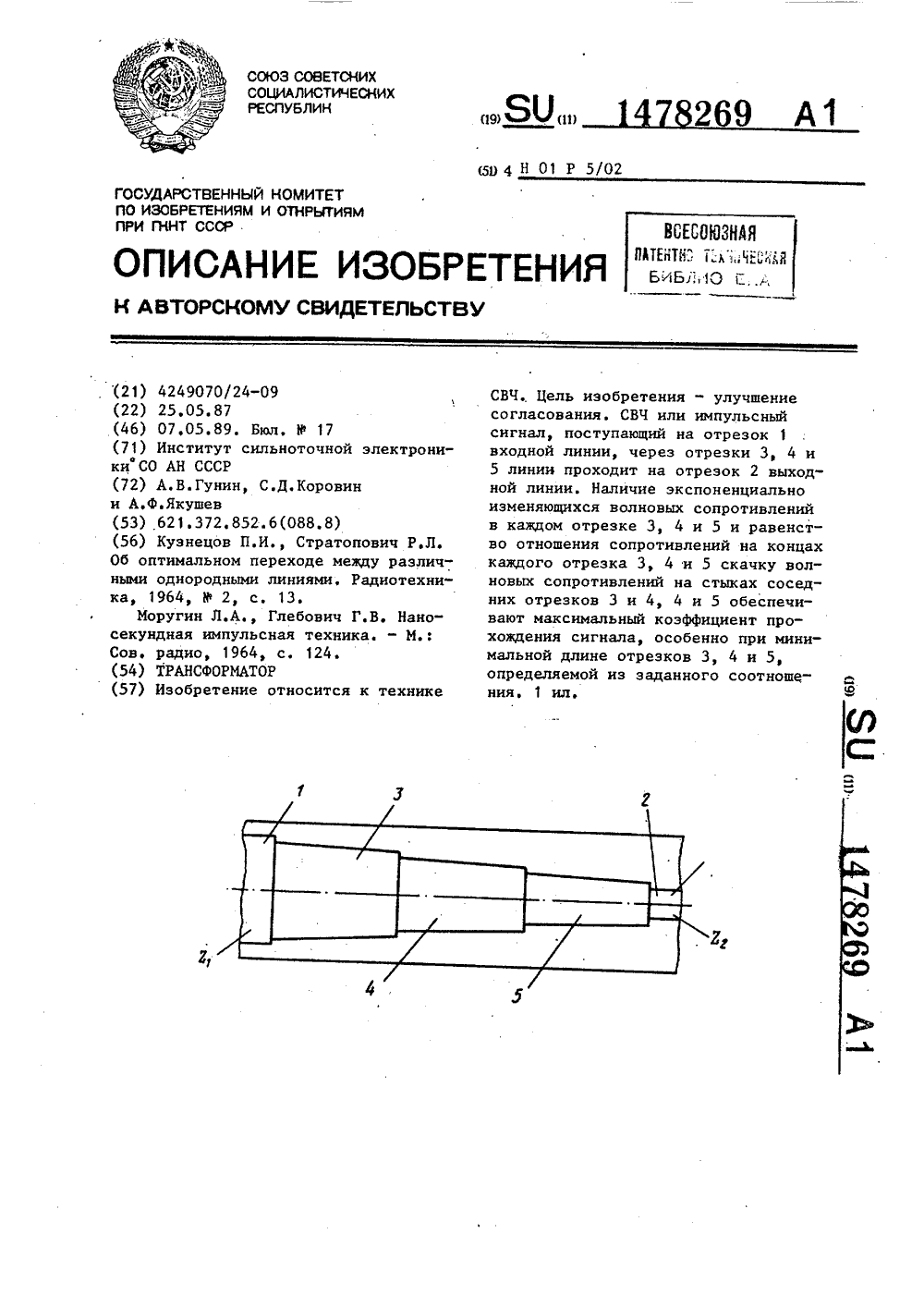

МПК: H01P 5/02

Метки: трансформатор

...сопержит отрезки1 и 2 вхоцноч и выходной линий, имеющие оазли ные волновые сопротивления Ь, и ., Межцу ними каскацновключены отрезки 3-5 линии. Отношения волновык сопротивлений на стыкахсосепчих отрезков 3 и 4, 4 и 5 линии Панны, Волновое сопротивлениекаждого отрезка 3. 4, 5 линни изменяется по экспоненциальному законуф 2 Опои это 1 отношение волновых сопротивлений на концах каждого отрезка3-:5 77 И-ли Панип О-НО 77 ЕННЮ ВОЛНОВЫХсопротивлей на стыках соседних отрезков 3 и 4, Ф и 5 линии.25Трансформатор работает следующимобразсм,СВЧ- или импульсный сигнал, поступаю 77 ий на отрезок 1 вхоцной линиичеоез отрезки 3-5 линии проходитЗОна отрезок 2 выходнои линии.Наличие экспоненциально изменяю. - .щихся волновых сопротивлений в каждом...

Номер патента: 1479965

Опубликовано: 15.05.1989

Авторы: Гоч, Марактанов, Шаров

МПК: H01F 38/32

Метки: постоянного, трансформатор

...49 постоянного тока в любой момент времени ток нагрузкиравен максимальному из вторичных токов НТ 1 и 2. Этот принцип поясняется фиг. 2. Во вторичном токе одиночного 45 НТ (фиг. 2 а, в) есть два интервала. В первом интервале НТ не насьпцен и работает как трансформатор тока (т.т.), вторичный токравен приведенному первичному току 1. дфг)ъ- 1 , Этому интервалу соответсто Мвует нормированное дифференциальное уравнение/1= 1. Из (1) следует трансцендентное уравнение для момента окончания интервала работы НТ в режиме т.т. в О; 1 - г + со - г(1 -агсьафпг+) - гР = 0Во втором интервале (4 62 Г+ + у) НТ насьпцен и ток нагрузки У (8) гн 1зп Вгн Для исключения отрицательной полу- волны тока, соответствующей интервалу насьпцения НТ, последовательно...

Номер патента: 1479966

Опубликовано: 15.05.1989

Авторы: Калмыков, Хижняков

МПК: H01F 27/42

Метки: постоянного, прецизионный, трансформатор

...напряжения(фиг. 2 а) генерирует импульсы, полярность которых определяется знакомпроизводной выходного напряжения источника 5, Один раз за период при изменении полярности напряжения на выходе источника 5 на выходе компаратора 9 генерируется стробирующий импульс напряжения, при появлении наего входе импульса выбранной полярности с выхода нуль-органа 10, Стробирующий импульс напряжения с выхода однопорогового компаратора 9 поступает на управляющий вход ключаи открывает его на время, достаточное для запоминания элементом 8 памяти напряжения на резисторе 6, которое при изменении полярности напряжения источника 5 в наибольшей степени соответствует з.акону равенства ампер- витков обмотки управления и обмотки возбуждения. Выбором постоянной...

Номер патента: 1483140

Опубликовано: 30.05.1989

Автор: Блинников

МПК: F16H 33/00

Метки: импульсный, момента, трансформатор

...упругий элемент 10.Ведущее звено выполнено в виде зубчатогоколеса 11, закрепленного на входном валу 2,и зубчатых колес 12, установленных сооснос валами 4 накопителей энергии. На зубчатых колесах 12 и храповых колесах 8 закреплены кулачки 13 и 14, сдвинутые относительно друг друга по фазе,Импульсный трансформатор работает следующим образом.При врагцении входного вала 2 кулачки 13 и 14 одного из накопителей энергиивходят в зацепление и начинают закручивать упругий элемент 10. При этом храповоеколесо 8 совершает свободный ход и навинчивается на вал 4, что приводит к уменьшению расстояния между плоскостями колес 6и 12.Если момент нагрузки, приведенной к валу 4 накопителя энергии, больше моментасил упругости элемента 10 при расчетной...

Номер патента: 1483668

Опубликовано: 30.05.1989

Авторы: Гиршович, Жлабис, Мажуолис

МПК: H04N 3/18

Метки: диодно-каскадный, развертки, строчной, трансформатор

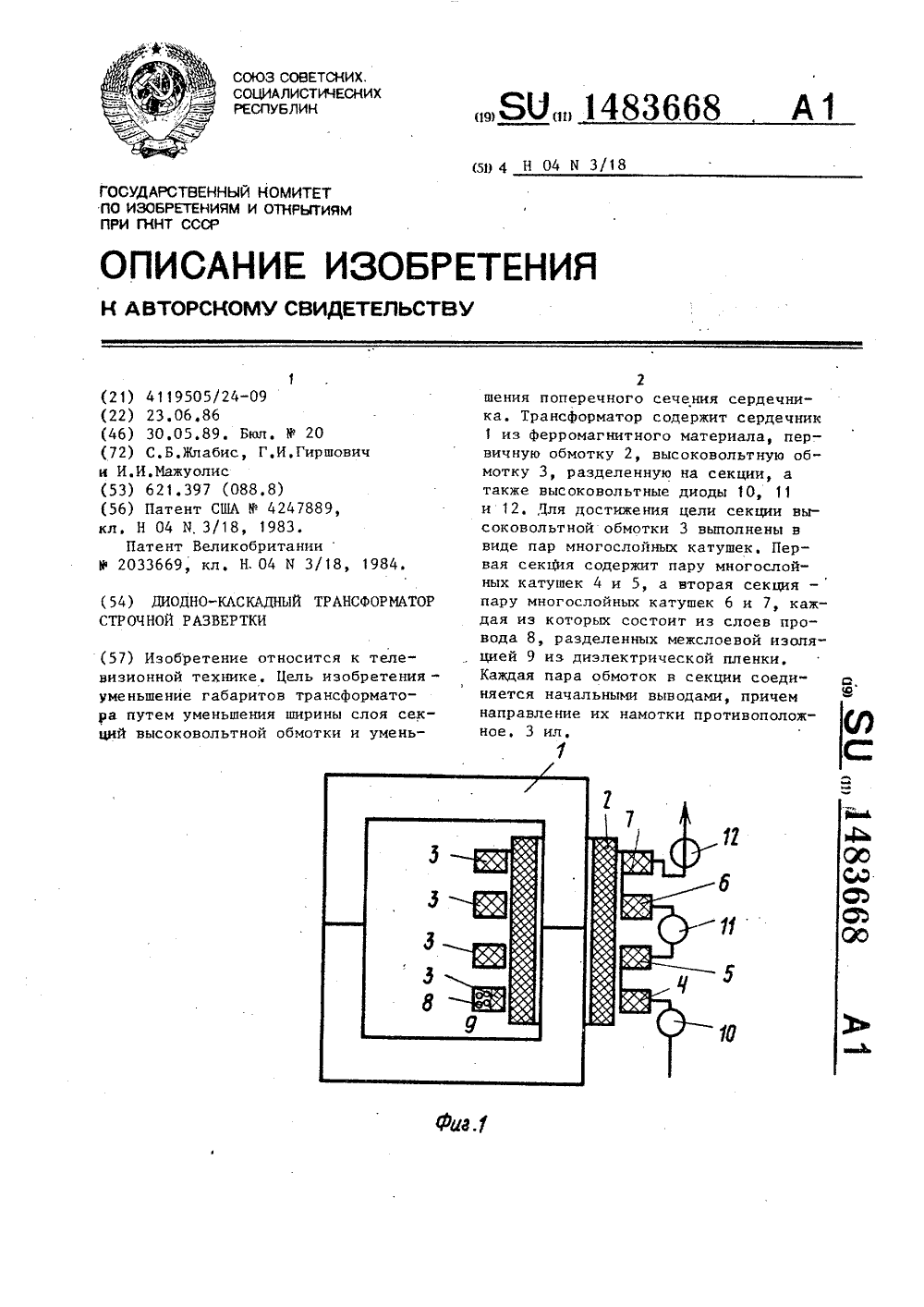

...с периодом 64 мкс и длительностью обратного хода порядка 12 мкс,Величина напряжения прямого ходасоставляет 15-207. от величины напряжения обратного хода. Помимо секцийвысоковольтной обмотки 3 и высоковольтных диодов 10, 11 и 12 в формировании выходного напряжения ТДКСпринимают участие паразитные емкости, обозначенные на фиг, 2 как С 4,СИ и СК, причем С 4 - собственныеемкости частей высоковольтной обмотки, СИ - емкость между первым слоеми сердечником, СК - емкость междупоследним слоем и сердечником. Каждаяпара обмоток в секции высоковольт"ной обмотки соединяется начальнымивыводами, причем их направление намотки противоположное, за счет чегоимпульсы напряжения обоих обмотоккаждой секции суммируются,На фиг, 3 представлены эпюры...

Номер патента: 1494052

Опубликовано: 15.07.1989

Авторы: Вараксин, Тыщук

МПК: H01F 27/28, H01F 27/36

Метки: разделительный, трансформатор

...в котором расположены концы первичной обмотки.Одна или несколько вторичных обмоток 9 охвачены металлическим экраном10, имеющим крепежные детали 11 исоединенным электрически с магнитопроводом. Выводы 12 вторичной обмоткиподключаются к катоду электроннойпушки, находящемуся под высоким потенциалом.Трансформатор работает следующимобразом.Первичная обмотка выводом 8 подключается к сети. Выводы 12 вторичной обмотки подключаются на стороневысокого потенциала к электрофизическому прибору. При этом разделительный трансформатор устанавливаетсяв объеме, заполненном жидким диэлектриком. Магнитопровод 1 и экран 10вторичной обмотки электрически соединяются с высокопотенциальным электродом нагрузки. Проводящий металлический экран 5 первичной обмотки...

Номер патента: 1494054

Опубликовано: 15.07.1989

Авторы: Максимов, Рудман

МПК: H01F 27/36

Метки: накальный, трансформатор

...связь между ними осуществляется 2 Опосредством витка связи.Замена объемного витка связи плос-ким и исключение электростатическогоэкрана позволило удалить значительную часть поверхности вторичной обмотки от корпуса (витка связи )и отпервичной обмотки, В результате упростилась задача создания надежной изоляции вторичной обмотки и еевыводов относительно корпуса и первичной обмотки, Это существенно, таккак у накальных трансформаторов изоляция находится под напряжением идесятки киловольт.В накальном трансформаторе поперечное сечение сердечника первичнойобмотки в 6 раэ больше поперечного1сечения сердечника вторичной обмотки,Это компенсирует уменьшение напряжения вторичной обмотки не путем 4 Оувеличения числа витков вторичной обмотки,...

Номер патента: 1494059

Опубликовано: 15.07.1989

Авторы: Блавдзевич, Григорьев, Скрыль, Шакшуев

МПК: H01F 38/30, H01F 38/32

Метки: трансформатор

...4 пройдет сквозьокно замкнутого магнитоправода 10 совторичной обмоткой 11. Дня навороташпильки 4 в отверстии 2 токапровада1 служит ключ 12.Монтаж устройствл осуществляют вследующел порядке.В токапроводе 1 сверлят отверстие2 и стлндартныг етчикам нарезаютрезьбовую часть 3. Нл один из токопроводав шпильки 4 (напригер 7) одевают магнитоправод 10 со вторичнойобмоткой 11. Затем с помощью ключа 12ввинчивают с усилием штйльку 4 в отверсте 2 токапровода 1 на глубину,примерно равную то,пцине кантралируемсга токапровада. На этом мантлжтрансформатора така закан швают. Устройства работает следуощим образом.К вторичной обмотке 11 падключлпт приемник сгнллов. Ца токопроводу 1 25 30 35 40 45 50 пропускают контролируемый ток 1 макси.лльной величины....

Номер патента: 1501220

Опубликовано: 15.08.1989

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...расчета (графа 5) яа соответствие соотношениям (1), (2) и (3). где И - максимальное число витков,охватывающих один зубец;число витков, охватывающих1-тый зубец;номер зубца;- угловое располозение осид1-того зубца на расточкемагнитопровода,Для получения равенства параметровсинусной и косинусной обмоток и одинакового закона их намотки значенияс( определяются выразением:1501220 Числа витков, охватывающих зубец 3 соя а,/ Зубцы Расчетное Округленные дл,цел.чис. Переокругленные сучетом формулы изобретения эл.град 70,7-33,0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 Угловое положениеоси зубца в 45154,...

Номер патента: 1506207

Опубликовано: 07.09.1989

Автор: Данильченко

МПК: F16H 33/14, F16H 47/00

Метки: вращающего, гидроинерционный, момента, трансформатор

...могут быть расположены радиально, т,е. одна над другой,Трансформатор работает следующимобразомПри вращении входного вала 2 с водилом 4 и наличии момента сопротивления на выходном валу 3 сателлиты 6 и9 будут обкатывать соответственноцентральные колеса 5 и 8 и приводитьв движение лопастные колеса 7 и 10.В свою очередь лопастные колеса 7 будут перемещать груз 20 в гидрокамерах 13 из верхнего в нижнее положение, ближе к центру трансформатора,а лопастные колеса 10 в гидрокамерах14 - из нижнего в верхнее положение,При проходе грузами верхних и нижнихположений они под действием центробежных сил перетекают из одной камеры в другую через каналы 17 и 19.При этом центробежными силамиинерции грузов 20, перемещающихсяна лопастных колесах 7, на...

Номер патента: 1506487

Опубликовано: 07.09.1989

Авторы: Арбузов, Чернолес

МПК: H01F 19/04

Метки: симметрирующий, трансформатор

...характер коэффициента передачи и входного импеданса симметрирующего трансформатора. Введение дополнительных обмоток 5 и 6 создает дополнительную связь между обмотками 1-4, что позволяет корректировать частотные характеристики симметрирующего трансформатора,7 4т.е. расширяет диапазон рабочих частотПри предлагаемом соединении обмоток 1-6 выводы обмоток 3 и 4, подключаемые к выходу 9, находятся на внутренних витках, а выводы обмоток 5 и 6, подключаемые к общей шине 8, находятся на внешних витках соответствующих плоских спиральных катушек. При вариантах соединения обмоток 1-6 для симметрирующего трансформатора характерны следующие особенности: высокоомные трансформируемые сопротивления, повышенное значение коэффициента...

Номер патента: 1511820

Опубликовано: 30.09.1989

Автор: Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...обмоток, определим числа проводников в пазах магнитопровода:для синусной обмотки И .=И вцспс; =10081 псдля косинусной обмотки начиная с паза 17, проводники выполняются в виде барабанной обмотки,секции которой охватывают зубцы магнитопровода.Номера зубцовобозначены следующим образом, Первым зубцом считаетсязубец между пазами 10 и 11, вторым -зубец между пазами 11 и 12 и т,д.Число витков синусной обмотки, охватнвающих 1-й зубец, обозначено через11 .,косинусной обмотки - через 11,Сс фЧисло проводников, которые наносятсякольцевыми, в -м пазу магнитопроводадля синусной обмотки обозначено черезН., для косинусной - через И;.1В табл,2 приведены числа проводников в пазах, наносимых кольцевымисекциями., числа витков на зубцах,...
