Патенты с меткой «трансформатор»

Номер патента: 474055

Опубликовано: 15.06.1975

Автор: Климов

МПК: H01F 27/34

Метки: аппаратуры, защиты, мешающих, напряжений, продольных, трансформатор

...мешающих напряжений.Конденсаторы переменной емкости в контурах противосвязи должны иметь макоимальпую емкость, определяемую путем округ. ленин величины где со - максимальная угловая частота спект. ра работы транопорматора или частота помехи;Л. - сопротивление нагрузки во вторичной цепи;А 12 - минимальное затухание продольного напряжения в трансформаторах рассматриваемого типа, При компенсации связей должно отдаваться преимущество комбинациям элементов, при которых одна из емкостей равна нулю или одно из сопротивленийравно бесконечности,Предмет изобретения 5Трансформатор для защиты аппаратуры отпродольных мешающих напряжений, состоящий из магнитопровода, вторичной и первичной обмоток и контуров противосвязи, состоя О щих из...

Номер патента: 474752

Опубликовано: 25.06.1975

Авторы: Азовцев, Магаршак, Митников

МПК: G01R 19/00

Метки: измерительный, трансформатор

...экс. луатаццонном режиме.Г 1 ри разрыве втсэичной цепи трансформатора тока, напрцмеэ, вследствц обрыва лцсвяз)и 4 плп насыщения сердечн;1 кя т)янсфсрхЯтора ця зажимах 3 появляются гм ульсы вьсдкэгд напряжения. В 1 рсцессе нарастания этик цмпульсдз напря)кение В точках А и В делителя дэстигяег Вел;чины, достаточной для открывания вентилей б ц 7, каждого в соответствующую половину перидго дя. После ОткразНИ аждддвтсрпчная обмэтка 2 в течение оставгчсй:я 1 ст;1 полуперггддя дстяется замкнутэЙ на:5 ялде сд 11 рдтивлегг ге Вот зя на сын а 110, е ) дечника траноформатсра грекрящается ц импульс высокого нас.рюкения на вторичной обмотке исчезает, не д)стиг зеддпустцмоЙ (Опас 01) величины.Таким Одряздм, грцнцип деЙстВця э 1 цсывасмой схемы...

Номер патента: 475671

Опубликовано: 30.06.1975

Автор: Дубровин

МПК: H01F 19/08

Метки: импульсный, малогабаритный, трансформатор

...содержащемферритовый магнитопровод с первичными ивторичными обмотками, последний выполненв виде полого цилиндра с четным числом прямоугольных отверстий на цилиндрической поверхности, меньшие стороны которых расположены параллельно основаниям, причем наперемычках, образованных основаниями цилиндра и меньшими сторонами отверстии, намотаны первичные обмотки, включенные параллельно и попарно встречно, а на перемычках, образованных большими сторонами отверстий, - вторичные обмотки, включенныетак же,На фиг. 1 изображен магнитопровод; нафиг, 2 - монтажная схема трансформатора;на фиг, 3 - его электрическая схема. 25Трансформатор образован ферритовым магнитопроводом цилиндрической формы, содержащим тонкие перемычки 1, параллельные основаниям...

Номер патента: 479161

Опубликовано: 30.07.1975

Авторы: Адоньев, Герцев, Захаров, Скворцов

МПК: H01F 38/30

Метки: трансформатор, электромагнитный

...автоматических повторных 5 Кроме того, при выполнении аппарата смалым номинальным током (например, 5 МА) и малой мощностью для использования в качестве первичного датчика в оптико-электронном трансформаторе тока требуется иметь во 0 вторичной обмотке огромное количество витков (прп номинальном первичном токе 4 КА количество витков составит 800000) нли выполнять вторичную обмотку на большой номинальный ток и снимать с ее сопрогпвленпя б нагрузки сигнал малой величины на модуляпшо тока смещения светодиода. Первый случай практически невозможно реализовать, а второй ведет к большим погрешностям прп работе в переходных режимах.0 Цель изобретения - уменьшение погрешностей в переходных режимах.47 Ы 61 Предмет изобретения Составитель А....

Номер патента: 480121

Опубликовано: 05.08.1975

Автор: Арандаренко

МПК: H01F 19/08

Метки: импульсный, трансформатор

...не связанных секций, каждая10 из которых размещена вокруг своего тороида,а все указанные тороиды с обмотками покрыты изолирующим слоем, склеены в пакет иохвачены общей одновитковой обмоткой.На чертеже изображен предложенный15 трансформатор,Трансформатор включает одновитковую обмотку 1; многовитковую обмотку 2; тороидальные сердечники 3 магнитопроводов.Одновитковая обмотка 1 выполнена в виде20 металлического слоя, охватывающего все многовитковые обмотки 2, выполненные в видеотдельных гальванически не связанных секций, каждая из которых размещена вокругсвоего тороидального сердечника 3 магнито 25 провода.Многовитковые обмотки -;предлагаемоготрансформатора подключают.к.нескольким генераторам, работающим на общую...

Номер патента: 483147

Опубликовано: 05.09.1975

Авторы: Кривега, Россохин

МПК: B06B 1/00

Метки: акустический, скорости, трансформатор

...большие потери энергии на внутреннее трение резко снижают их коэффициент полезного действия,Цель изобретения - увеличение амплитуды колебаний торца в одноступенчатой системе и повышение коэффициента полезного действия. Это достигается тем, что трансформатор скорости выполнен с осесимметричным местным сужением, наименьшее сечение которого удалено от рабочего торца трансформатора на расстояние не более - , где Х, -4 На чертеже показан акустическии трансформатор скорости. Трансформатор содержит вибратор 1 и трансформатор 2 скорости,В трансформаторе 2 скорости ультразвуковым вибратором 1 возбуждаются продольные колебания, амплитуда которых на участке от основания трансформатора А до начала местного сужения площади сечения практически...

Номер патента: 485535

Опубликовано: 25.09.1975

Авторы: Зайков, Шапошников

МПК: H02P 5/28

Метки: регулируемый, трансформатор, трехфазный

...коменный по ка-ющий т ир во не п бования к регулированию напряжения у потребителей.Известны трансформаторы с перераспределением напряжения, состояшие из двух последовательных трансформаторов, регулируемые полупроводниковой коммутацией короткозамкнутых обмоток.Однако они требуют для осуществлении управления короткозамкнутыми обмотками большого количества полупроводниковых приборов и коммутируюших конденсаторов,Цель изобретения - упростить схему и повысить надежность работы трансформа Регулирование напряже ется поочередным в преде тО лупериода Т отпиранием с, ра Т, на времт 1,с пр торе Тр, а затем тиристмя ,а = Т - 1 при эапе Ту , Эго обеспечивается 1 ф вием однофвэного регулят пней емкости С . к15 Составитель А.ХрущевРедактор О,Стенина...

Номер патента: 486172

Опубликовано: 30.09.1975

Авторы: Бим-Бад, Грузинов, Кравцов, Савин, Стесин, Хромов, Яковенко

МПК: F16H 41/12

Метки: гидродинамический, трансформатор

...своей части гибкие лопатки 10 - 12 снабжены выступами, которые входят в пазы 18 - 20, выполненные под расчетными Выходными углами р 2 и, р 2 т и ар в подвижных кольцах 21 - 23, размещенных по обе стороны от лопаток каждого рабочего колеса в расточках внутренних 15 - 17 и наружных 13, 14 и 5 торов.Работает описываемый гидротрансформатор следующим образом.При набегании потока рабочей жидкости а лопатки 10, 11 и 12 рабочих колес 2, 3 и 4 они под действием сил, действующих со стороны погока и возникающих при упругой деформации лопаток, установятся входными частями по потоку, оказывая ему тем самым наименьшее сопротивление.При изменении режима работы гидротрансформатора именяются углы набегания потока рабочей жидкости на лопатки 10, 11...

Номер патента: 488274

Опубликовано: 15.10.1975

Авторы: Балабанов, Клементьев

МПК: H01P 5/08

Метки: согласующий, трансформатор

...электрическая, длина щели, 15 влияющая на величину коэффициента трансформации. Предмет н бретен о Согласующий транс отрезок коакснальной, путыи в спираль внутр выходном конце котор регулировки выходног чаощайся тем, что, с назона регулировки, у гулировкн выполнен,в в которой установлены кн. свсрм,на мент от,с- дпащели мычИзобретение относится к радиотехнике и может быть использовано в антенных устройствах.Известен согласующий трансформатор, содержащий отрезок коаксиалыой линии передачи со свернутым в спираль внутрешпгм проводником, на выходном конце которого установлен элемент регулировки выходного сопротивления,Однако известный согласующий трансформатор имеет узкий диапазон регулировки.Цель изобретения - расширение диапазона...

Номер патента: 489178

Опубликовано: 25.10.1975

Автор: Фролов

МПК: H01F 38/20, H02H 7/04

Метки: трансформатор

...2, Наконечник 8 гибкой перемычки 9 расположен под кронштейном2 и отжимается от корпуса трансформаторапружиной 10 находящейся в обойме 11,которая закреплена под этим же кронштейном винтами 12 к корпусу трансформатора.Ход пружин .10, расположенных под наконечником 8, больше хода пружин 6, расположенных на ввернутых в кронштейнывинтах 4. Дуговой конец гибкой перемычки9 имеет гальваническую связь с кронштейном другого вывода 3 вторичной обмоткитранформатора тока.Шунтирование вторичной обмотки в нормальном режиме предотвращается винтом4, упирающимся в наконечник 8 черезпластину из электроизолированного материала 13.Для улучшения контакта при шунтирова;нии вторичной обмотки наконечник 8 имеетвыступ, которым он прикасается в...

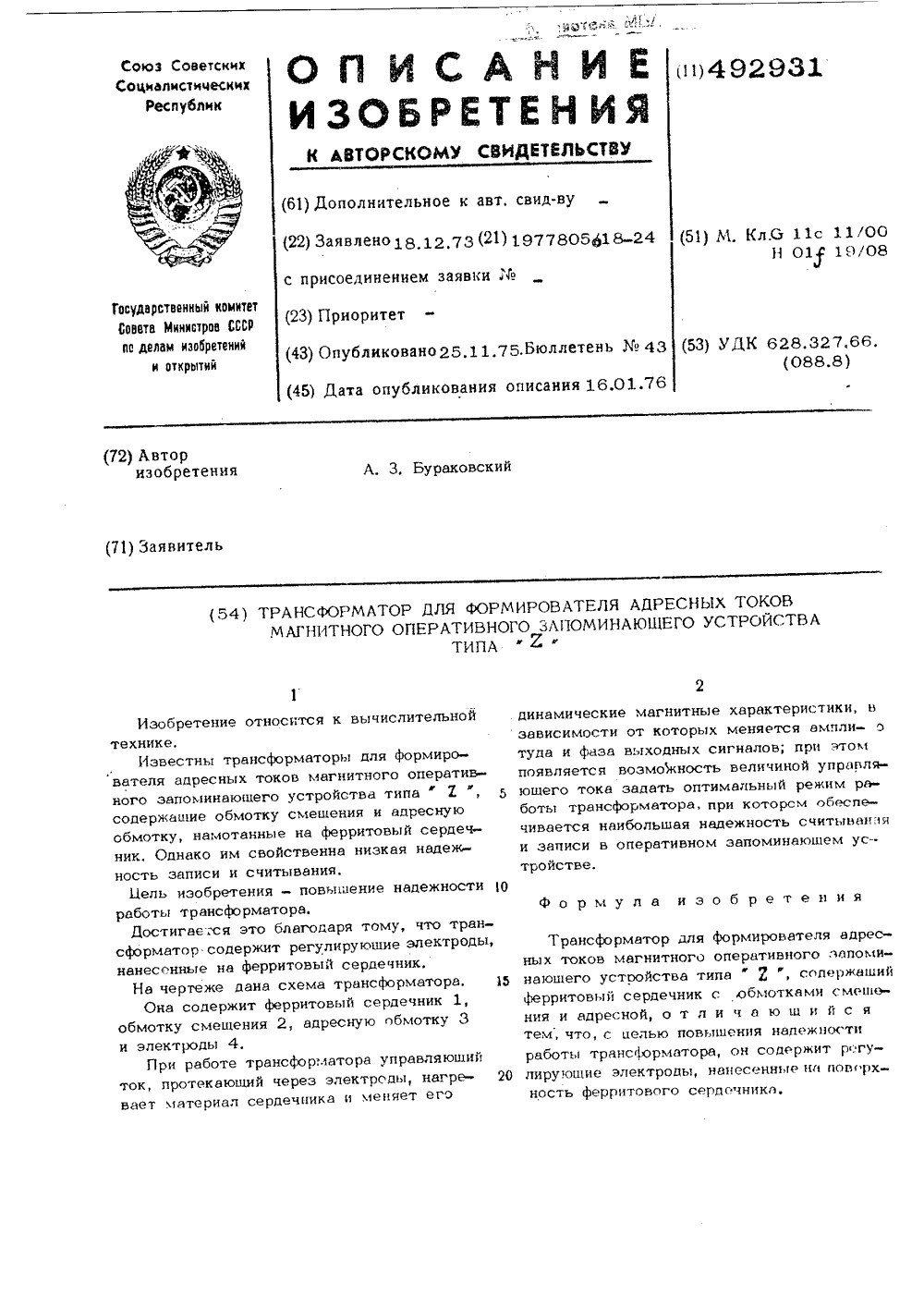

Номер патента: 492931

Опубликовано: 25.11.1975

Автор: Бураковский

МПК: G11C 11/00

Метки: адресных, запоминающего, магнитного, оперативного, типа, токов, трансформатор, устройства, формирователя

...записи в оперативном апоминаюшем роистве о б р е т е н о р м у л а Известны трансформаторы для формирователя адресных токов магнитного оперативного запоминающего устройства типа " Хсодержащие обмотку смешения и адреснуюобмотку, намотанные на ферритовый сердечник. Однако им свойственна низкая надежность записи и считывания.Йель изобретения - повышение надежности 10работы трансформатора.Достигае:ся это благодаря тому, что трансформатор содержит регулирующие электроды,нанесенные на ферритовый сердечник,На чертеже дана схема трансформатора. 15Она содержит ферритовый сердечник 1,обмотку смешения 2, адресную обл 1 отку 3и электроды 4,При работе трансформатора управляющийток, протекающий через электроды, нагре.- 20вает материал сердечника и...

Номер патента: 493814

Опубликовано: 30.11.1975

Автор: Ефимов

МПК: H01F 19/04

Метки: связи, трансформатор

...соответ 15 ствующих камер 1 и 3, Стенки камер 1 и 3совместно с центральным стержнем 5 образуют общую вторичную обмотку трансформатора связи.Трансформатор работает следующим обра 20 зом,Клеммой б и контактом 8 трансформаторподсоединяют к измерительному контуру, выводы 9 и 10 соединяют с источником высокочастотного напряжения, а выводы 11 н 12 -25 с измерителем напряжения постоянного тока,Величина высокочастотного напряжения, подаваемого на вывод 10, контролируется измелем постоянного тока между выводами 11, В общем объемном витке индуцируются3 с. от первичных обмоток, сдвинутые на493814,тельный контур на частотах более 300 Мгц, обеспечивая при этом постоянство уровня вводимого напряжения в рабочем диапазоне частот с...

Номер патента: 493816

Опубликовано: 30.11.1975

Авторы: Белый, Жуковский, Корицкий, Лебедев, Мосиашвили, Пономаренко, Троицкий, Эсибян

МПК: H01F 29/14

Метки: регулируемый, трансформатор

...шунт расположен в окне магнитопровода трансформатора между разнесенными первичной и вторичной обмотками.В трансформаторах этого типа диапазон регулирования и крутизна внешних характеристик зависят от расстояния между разнесенными обмотками. Расширение диапазона регулирования связано с увеличением расстояния между первичной и вторичной обмотками, что приводит к увеличению расхода активных материалов и габаритов трансформатора, а также снижению его энергетических показателей и ухудшению внешних характеристик.Цель изобретения - расширение диапазона регулирования тока при сохранении габаритов и энергетических показателей трансфор матора.Поставленная цель достигается разделением магнитопровода шунта на два контура половинного сечения,...

Номер патента: 493817

Опубликовано: 30.11.1975

Автор: Кудрявцев

МПК: H01F 31/00

Метки: подстанций, силовой, трансформатор, электростанций

...возникает необходимость в отдельном аппарате и специальной строительной конструкции, что увеличивает занимаемую площадь и требует выполнения большого объ ема строительных и монтажных работ. Силовои трансфовывод 2, размещеннма тор а 3. На нулезаземляющий нож 45, соединенные тяганителя 7.При работе транснейтралью к нулевора должен быть пробеспечивается либи ранее, - у станодельной конструкцинеподвижному контразрядника на конжухе трансформато земленной сформатоядник, что собом, как ка на отием его к становкой ой на коПредмет изобретенияСиловой трансформатор для электростанций и подстанций, содержащий кожух с сердечником, обмотками, высоковольтными вводами и нулевой вывод, отличающийся тем, что, с целью повышения надежности и упрощения...

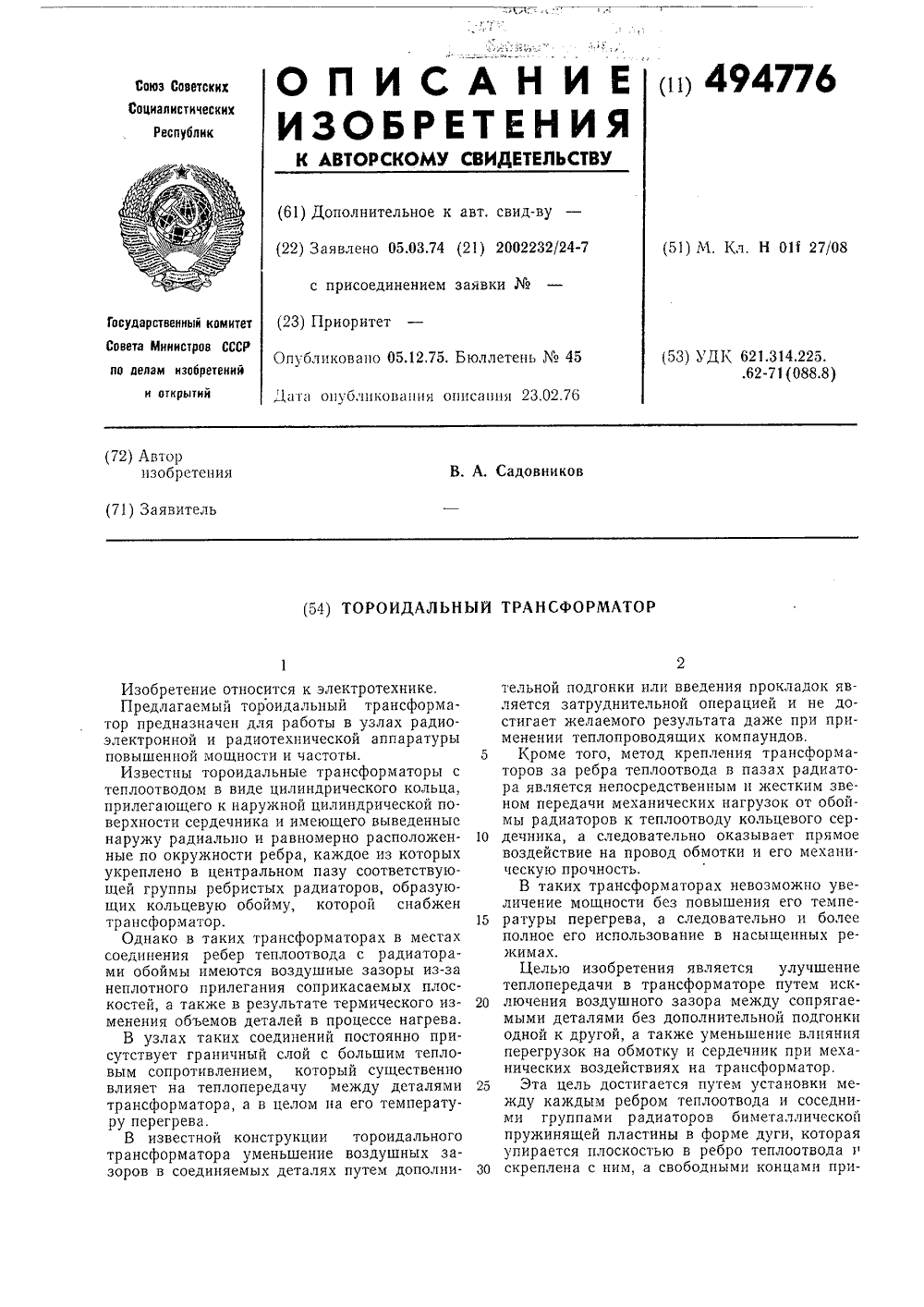

Номер патента: 494776

Опубликовано: 05.12.1975

Автор: Садовников

МПК: H01F 27/08

Метки: тороидальный, трансформатор

...радиаторов биметаллической пружинящей пластины в форме дуги, которая упирается плоскостью в ребро теплоотвода и З 0 скреплена с ним, а свободными концами при 494776легает к поверхностям рядом расположенных радиаторов, причем один из концов каждой пластины закреплен на радиаторе, а другой может свободно перемещаться вдоль длины пластины по поверхности радиатора по мере изменения радиуса кривизны пластины от нагревания.На чертеже изображен предлагаемый тороидальный трансформатор, вид сбоку и разрез по А - А,Тороидальный трансформатор состоит из теплоотвода 1 с ребрами 2, цилиндрического сердечника 3, на который намотаны обмотки 4. На ребрах теплоотвода укреплена пружинящая биметаллическая пластина 5, которая своими концами упирается в...

Номер патента: 496612

Опубликовано: 25.12.1975

Автор: Шевченко

МПК: H01F 38/32

Метки: каскадный, трансформатор

...первого каскада зависит от нагрузки второго каскада, поэтому погрешностиизвестных каскадных трансформаторов токазначительно превышают погрешности обычных однакаскадных. Номинальная токоваяпогрешность последнего каскада, как вообще у трансформаторов тока, устанавливается изменением коэффициента трансформации,Поэтому для большей точности установкитоковой погрешности цена витка должнабыть меньше класса точности,Целью изобретения является увеличениеточности и уменьшение числа витков,(5 З) УДК 623. 314 224 ,8 (088,8)3и 6 с числом витков Ю и Ф 2 соответственно и с сечением, равным сечению ветвей 3и 4 соответственно,Число витков одной иэ параллельных ветвей 5 и вторичной обмотки 7 для обеспечения минимальных потерь во втором...

Номер патента: 498674

Опубликовано: 05.01.1976

Авторы: Лошицкий, Рыбалка

МПК: H01P 5/08

Метки: сверхвысокочастотный, трансформатор

...со- располос одного широким проводятем, что, фициента цо устал пласИзобретение относится к сверхвысокочастотной (СВЧ) технике, а именно к СВЧ трансформаторам импедансов,Известен сверхвысокочастотный трансформатор, содержащий проводящую пластину, расположенную внутри короткозамкнутого с одного конца волновода параллельно его широким стенкам и связанную с одной из них проводящим стержнем.Однако в известном трансформаторе для создания оптимального режима работы активного элемента необходимо подбирать конфигурацию проводящей пластины, а это требует разборки всей системы.Цель изобретения - плавная рекоэффициента трансформации.В предлагаемом трансформаторе ца стержне подвижно установлена дополнительная проводящая пластина.На чертеже...

Номер патента: 499593

Опубликовано: 15.01.1976

Авторы: Бакулин, Васильев, Непокойчицкий, Степанов, Ширяев

МПК: H01F 21/04

Метки: вращающийся, трансформатор

...имеют большое пазовое рассеяние потока, что снижает коэффициент передачи, Кроме того, из-за неравномерности зазора между статором и ротором трансформаторы имеют относительно большую погрешность коэффициента передачи.Для обеспечения снижения потоков рассеяния, уменьшения погрешности и повышения надежности в предлагаемом трансформаторе роторная и статорная обмотки выполнены по винтовой линии в теле магнитопровода ротора и статора соответственно, причем обмотки выполнены из восстановленного феррита, на который нанесен утолщающий слой из металла с малым удельным сопротивлением.На чертеже изображен описываемый вращающийся трансформатор.Неподвижная часть магнитопровод1, представляет из себя ферритовоев теле которого по винтовой...

Номер патента: 499594

Опубликовано: 15.01.1976

Авторы: Метрикин, Павлов

МПК: H01F 29/06

Метки: регулируемый, трансформатор

...фиксацию последнего в любой канавке профильной крышки (на любом витке), чем достигается надежный токосъем и высокая точность регулирования. асти электро- вано при разтребуется режения, наприых устройств трансформатопаяльников с грева жала и е относится к обл жет быть использо сформаторов, где выходного напря рматоров заряди торных батарей, ния низковольтных м температуры н Регулируемый трансформатор, содер оидальный сердечник, первичную о торичные обмотки, одна из которы ащии ютку регуВ известных трансформаторах регулирова ние выходного напряжения осуществляется с помощью графитового контакта, скользящего по обмотке. Недостатком таких трансформаторов является наличие щеточного контакта, что снижает надежность его работы: со вре менем...

Номер патента: 499596

Опубликовано: 15.01.1976

Авторы: Барталог, Беркович, Ильиничнин, Сторчеус

МПК: H01F 38/32

Метки: высоковольтный, трансформатор

...4, 5. Нагрузка подключается к вторичной обмотке 6. Высоковольтный трансформатор тока может иметьодин или несколько ферромагнитных сердечников (каскадов).10 Взаимосвязанные катушки индуктивностиимеют отпайки для изменения коэффициентапередачи по току. Постоянная времени катушки 4 больше постоянной времени катушки 5,вследствие чего через катушку 4 замыкаются15 низкочастотные составляющие апериодического процесса. Активные сопротивления 2 и 3предназначены для компенсации погрешностей аппарата в целом с целью обеспечениянеобходимого класса точности и ограничения20 импульсных перенапряжений при волновыхпроцессах. С этой же целью возможно применение комбинации активных и емкостныхсопротивлений,Активно-реактивный частотнын фильтр25...

Номер патента: 501452

Опубликовано: 30.01.1976

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: бесконтактный, вращающийся, трансформатор

...воздушного зазора каждой секциив зависимости от углового положения роторапредставлено на фиг. 3,10 Определяя из выражения 11) числа витковдля каждой секции и подставляя в выражение (2) их значения, а также величины относительной магнитной проводимости, получимзначения выходной э. д, с., изменяющиеся по15 закону синуса, что и представлено на фиг. 4.Таким образом, при повороте ротора вращающегося трансформатора в каждой еговыходной обмотке индуктируется э, д. с., пропорциональная синусу угла поворота ротора,20 Формула изобретения Бесконтактный вращающийся трансфор матор, содержащий зубчатый статор с обмоткой возбуждения и двумя квадратурными выходными обмотками с концентрическими секциями и безобмоточный ротор, выполненный в виде сектора...

Номер патента: 502663

Опубликовано: 15.02.1976

Авторы: Кардашев, Салосин, Шаталов, Юрченко

МПК: B06B 1/06

Метки: пьезоизлучателем, трансформатор, электроакустический

...и одновременно я уаром для обрабатывае ма- пе- йся ны эле ьезоизтолщ а к пер резер вля- мой и ося лочка вторичного резонатора выонической круговой, то расчет ее следующему параметрическому бира ет к ведется по соотпошен ют малой вой среде ныеостью роиства облад лучения в газ 4 22:2Для повышения эффек газовой среде предлага выполнен в виде эллипти разующей боковую пове кратной длине волны из фиксированной частоте, и соосно с центральным котором укреплены пьезо понижающие прокладки.На чертеже показан о форматор, состоящий из трансформатор 1, выпол стяжным центральным бо жающая накладка 3, пье ды 5, изолирующая втул тивно емый ческ рхно гибнь и из в ор обой, на 2,1 стяж элем ый трансих деталей:заодно соастотопони 4, электрока 7, ЗО...

Номер патента: 504254

Опубликовано: 25.02.1976

Автор: Шевченко

МПК: H01F 38/32

Метки: трансформатор

...трансформаторовсердечник, которыхвыполнен с воздушным зазором, или воздушных трансформаторов,С целью уменьшения погрешности тратсформатора тока в переходных режимах егопервичная обмотка выполнена в виде жесгкой петли, расположенной в окне сердечника таким образом что плоскость первичнойобмотки проходит через середины согласно включенных вторичньх обмоток, расположенных симметрично на противоположныхсторонах сердечника, а между ветвями первичной обмотки в окне сердечника располэжен прямоугольный ферромагнитный сердечник. на в окне сердечника. Плоскость пеобмотки совпадаег с прямой, соедиредины вторичных обмоток,Измеряемый ток, проходя по первичнойобмотке создает два равных по величинеи встречно направленных магнитных нотонка Ф и ф,...

Номер патента: 505038

Опубликовано: 28.02.1976

Автор: Александров

МПК: H01F 19/06

Метки: трансформатор, широкополостной

...и выходная емкости трансформатора по своей величине уменьшаются до межвитковых емкостей.2 дФор ия мула изооретен Широкополо щий обмотки, тор оидальных 0 емный виток,Трансформатор предназначен для работы в измерительных мостах с индуктивно связанными плечами и в различных согласующих устройствах радиочастотной техники.Известны широкополосные трансформаторы с объемным витком, выполненным в виде цилиндра с осевым стержнем и тороидальными катушками обмоток трансформатора, которые разделены электростатическим экраном.Наличие в таких трансформаторах существенных входных и выходных паразитных емкостей увеличивает ошибку при измерениях мостами, а в работе согласующих устройств трудно учитываемая паразитная емкость ограничивает полосу частот,...

Номер патента: 506068

Опубликовано: 05.03.1976

Авторы: Курис, Шульга

МПК: H01F 38/32

Метки: трансформатор

...с целью уменьшения полной погрешностипри изменении кратности тока, трансформатор содержит балластное сопротивление, подклаченное к ответвлению от середины витковвторичной обмотки.2. Траноформатор така по п. 1, отл ич а ю щ и й с я тем, что балластное сопротивление больше сопротивления нагрузки в30 2,5. а раза, где а = 1, 2, 3,Изобретение относится к области электротехники и может использоваться при произвэдстве трансформаторав така.Известные трансформаторы тока с разрез- ными сердечниками имеют большую чувствительность мапниъной системы к чагрузкам, нетехнологичны, имеют даполнительное устройство - емкость и при работе в переходных режимах обладают значительной полной и о гр еплностью.Целью изобретения является создание...

Номер патента: 507938

Опубликовано: 25.03.1976

Авторы: Бормотов, Буренин, Забровский, Курапова

МПК: H03K 17/78

Метки: линейный, оптоэлектронный, трансформатор

...об- О шей шиной. маторв,Оптоэлектронный линей ньсй трвнсфо б тор содержит во входной цели двв грсторных каскада нв транзисторах 1 н 2.включенных по двухтвктной схеме, вьсходы которых (эммитеры) соединены с источниками 3 и 4 излучения опгронов со- О ответственно, В выходной цепи линейноготрансформатора включены фотоприемники 5 и 6 оптронов соответствессссо.Транзисторные каскады нв грвнзисто 1 и 2 выполнены сто схеме эмиггер повторителей, выходы которых соедииены с ограничителями уровней 1 диодами)7 и 8 соответственно. Вторые выводы ограничителей уровней 7 и 8 соединены сосредними точками делителей напряжений,выполненных на резисторах 9, 10 и 11,12 соответственно. фотоприемники 5 и 6оптронов соединены между собой. Точкаих соединения...

Номер патента: 509900

Опубликовано: 05.04.1976

Авторы: Лондон, Томашевич

МПК: H01F 19/06

Метки: трансформатор, широкополосной

...к высокоомной нагрузке 9, несимметричной относительно обшей земли 10.Линия 11 (фиг. 2) намотана на магнитопроводе 12, линия 13 магнитопроводане имеет, а линии 14, 15 намотаны наодном магнитопроводе 16, причем линия15 подключена к несимметричной относидтельно земли 10 нагрузке 9.На фиг. 3 показано использование известного приема параллельного соединения входов линий не непосредственно, ачерез развяэывающие сопротивления дляполучения возможности складывания мощностей четырех генераторов в общую нагрузку 9. При этом все отличительныекачества и численные соотношения трансформатора те же, что и для фиг, 1, только линии с одинаковыми продольными напряжениями размещены на разных магнитопроводах,Описываемый широкополосный трансфор.матор...

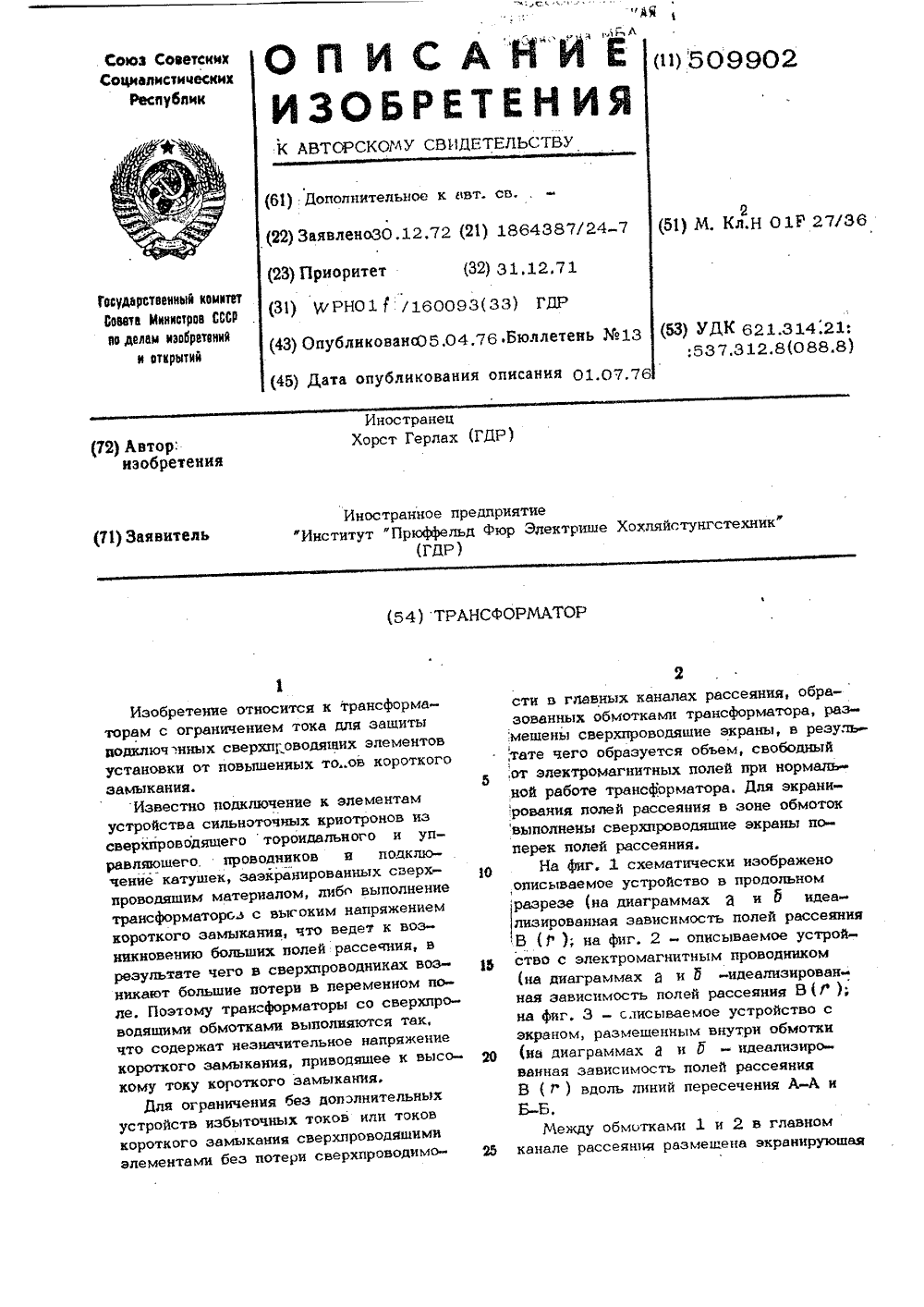

Номер патента: 509902

Опубликовано: 05.04.1976

Автор: Хорст

МПК: H01F 27/36

Метки: трансформатор

...полей рассеяния В (1 ) нафиг,2 аи 26, Электромагнитный проводник 6может иметь щели или зазоры 7, оказывающие влияние на индукцию в электромагнитном проводнике,Внутри обмотки 2 (фиг, 3) размещеныэкраны 8, способствующие ослаблениюполя рассеяния в зоне обмотки 2, какпоказано на характеристике В (), вдоль, линий перееечения А-А и Б-Б. Периодупрекращения сверхпроводимости экрана 3,и 8 соответствует характеристика Б (1 ),(фиг. 16). Экранируюшие элементы 3,5, 8 не должны образовывать замкнутоговитка, т, е., они должны быть снабженышлицем, причем шлицы должны быть установлены со смешением относительно друг -друга,Сверхпроводяшие экраны в главномканале рассеяния выполнены в виде сетки,которая мож т иметь с торцевой стороныотверстие, У шлицев...

Номер патента: 512498

Опубликовано: 30.04.1976

Автор: Лондон

МПК: H01F 19/06

Метки: трансформатор, широкополосный

...На первомстыке участков имеется разрыв проводника линии, расположенной на магнитопроводе 1, а на последующих двух стыках имеются разрывы проводника линии, расположенной вне магнитопровода. На магнитопроводе 1, показан- б ном на фиг, 3, расположена линия, состоящая из пяти участков 2, 3, 4, 9 и 11, к которым подключены участки 5, 6, 7, 10 и 12, несимметричные относительно общей земли 8. При этом разрывы проводников одной из линий осуще ствляются после ее участков с четными порядковыми номерами, а другой - после ее участков с нечетными порядковыми номерами. На выходах обе линии соединены последовательно, образуя выход устройства, 15На фиг. 1 - 3 указаны величины напряжений У на участках линий, на входе и выходе...

Номер патента: 512601

Опубликовано: 30.04.1976

Авторы: Каринский, Комаров, Речицкий

МПК: H04R 17/00

Метки: пьезоэлектрический, трансформатор

...Совета Министров СССй н открытийугнская наб., д. 4/5 Подписно ИИП Государстве,и по делам 3035, Москва Типография, пр Сапунов ческий преобразователи, расположенные на общем звукопроводе, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона рабочих частот, входной и выходной пьезопреобразователи выполнены в виде пьезопреобразовате лей поверхностных акустических волн, занимающих одинаковую ширину звукопровода и состоящих из различного количества секций, соединенных между собой последовательно.1 О 2. Пьезоэлектрический трансформатор по и.1, отл и ч а ю щи й ся тем, что, с целью повышеяия к. и, д секции выходного пьезопреобразователя расположены по обеим сторонам от входного преобразователя и соединены между собой...
