H01P 5/10 — для связи симметричных линий или устройств с несимметричными линиями или устройствами

Номер патента: 46610

Опубликовано: 30.04.1936

Автор: Татаринов

МПК: H01P 5/10

Метки: асимметричный, обратно, перехода, симметричного, фидера, фидерный

...коротких и ультрак ких волн нередко является необ мость перехода с симметричного ф на асимметричный, как например использовании пуш-пульных генера и концентрических фидеров и т. и Предметом настоящего изобре является такой фндерный преобра тель для перехода с симметричног дера на асимметричный с примене подвижного прямого оконечного мо служащего для настройки симметр го фидера, и второго наклонного водам мостика, между средними то каковых мостиков включается ас тричный фидер. На чертеже фиг, 1 предлагаемый фидерн тель в двух вариантах его.один его зажим нах са 5 - -5 на расстоянии 1 +, дру на расстоянии Ы), - и.Вследствие такого расположения в крайних точках мостика 2 - 2 имеют место одинаковые мгновенные напряжения. К середине мостика 2...

Номер патента: 65135

Опубликовано: 01.01.1945

Авторы: Гудейл, Монфор

МПК: H01P 5/10

Метки: линиям, несимметричным, переходное, симметричных

...к скользяц 1 ему контакту б через конденсатор 7. Провод 2 заземлен через сопротивление 4 и источник положительнаго напряжения 5. Контакт 6 скользит по сопротивлению 4. Сопротивление утечки 8 служит для смещения на сетку 1. Сигнальное напряжение развивается на,сопротивлении 12, один конел которого зашунтирован для токов сигнальной частоты,на земл 1 о через конденсатор 13.Сигнальное напряжение с сопротивления 12 подается,к проводу 15 через конденсатор связи 14. Как видно из схемы, провод 15 делается положительным, тогда как про.вода 2 и 3 соответственно имеют отрицательный н положительный потенциалы. Провод 15 может быть приключен к усилите:по, передающему кабелю и:ш другому прибору.Напряжение источника, имеющее на проводах 2 и 3...

Номер патента: 68242

Опубликовано: 01.01.1947

Автор: Заксон

МПК: H01P 5/10

Метки: нагрузкой, несимметричного, связи, симметричной, фидера

...из схемы, один из зажимов симметричного входа соединяется с центральной жилой пптакгитего фпдера Ф через емкость С,а другой - через индуктивность Е, Металлическая оболочка 0 концентрического фцдера Ф соединяется с товкамц пулевого потенциала сцмР 1 1 тметричного входа, плечи которого образованы импеданцампКак показывают теоретические и экспериментальные исследования,.симметрия питающего напряжения и трансформация входного сопротивления достигаются путем выбора емкости ц цндуктцвности.Предлагаемая схема питания очень удобна в конструктивном отнокпенип при питании симметричных вибраторов антенн коаксцальнымфпдером. Прц этом емкость и индуктивность можно выполнить, например. в виде отрезков коакспального фпдера, расположенных, как это...

Номер патента: 76555

Опубликовано: 01.01.1949

Автор: Линденблад

МПК: H01P 5/10

Метки: возбуждаемыми, двумя, концентрическими, концентрического, линиями, противоположных, симметричными, соединения, фазах, фидера

...в широком диапазоне частот.На фиг, 1 показана схема предла гаемого устройства; на фиг. 2 - усовершенствованная модификация ее.Одиночный концентрический фидср Л (фиг. 1) состоит из наружного полого проводника 1 и внутреннего сплошного проводника 2, Две симметричные концентрические лип В и С сосгоят из наружных полых проводников т и 5 и внутренних сплошных 4 и б. Внутренний р оводк 4 непосредственно оедине с проводником 2 и поэтому воз буждается в той же фазе. Проводик 6 присоединен к концу наружного проводника 1 и возбуждается в противоположной фазе по отноше ншо к проводнику 4Для устраненияФпг. 2 Фиг. 1 1 кация схемы (фиг. 2), в которой применена добавочная короткозамкнутая концентрическая линия состоящая из наружного полого...

Номер патента: 117711

Опубликовано: 01.01.1958

Автор: Дудковский

МПК: H01P 5/10

Метки: симметрирующее, широкополосное

...катушки индуктивности.Иа фиг. 1 показано симметрируюшее устройство с одним, а на фиг. 2 - с двумя симметрирующими резонаторами.Коаксиальная линия 1 имеет участок 2, свитый в спираль, Кроме того, обозначено: 3 - спиральный проводник шлейфа; 4 - наружная оболочка симметрирующего коаксиального резонатора; 5 - наружная оболочка шлейфа; б - симметричный вход устройства, соединяемого с кабелем.Вследствие того, что волновое сопротивление коаксиальной ли 1 пди с внутренним проводником, выполненным в виде спирали, имеет значительную величину в широком диапазоне частот, к.пд, описываемого устройства очень высок.Устройство (фиг, 1) обладает некоторой асимметрией на крайних частотах диапазона. Улучшение симметрии может быть достигнуто применением...

Номер патента: 122784

Опубликовано: 01.01.1959

Авторы: Кузнецов, Парамонов

МПК: H01P 5/10

Метки: линий, несимметричной, предназначенное, симметрирующее, симметричной, согласующее, соединения, широкополосное

...из симметрирующего перехода катушерые выполняются из тонкого коаксиального кабеля с рсопротивлением и согласующего трансформатора Ез, 1,в обеих ветвях емкостями Сз, С"з. Катушки индуктивключаются в схему концами оплетки, причем между сняются с помощью отрезка трубки, через отверстие в севыводится один из коаксиальных кабелей. Со стороньтрансформатора центральная жила этого кабеля соедиоплетки второй катушки. ства, предназналиний, выполщими трансфор- ирокополосности в симметрируасширить диао и согласующего устроиства изобра", котоолновым аковыми у/ у/1 к 11. авным в с один вности обой о редине согл няется1 СОЕДИ- которого сующего концом м ет и зоб ре тен и я устроиство, предметричной линий е УКВ, отличачастот, в качестве тричные катушки,...

Номер патента: 150886

Опубликовано: 01.01.1962

Автор: Мединец

МПК: H01P 5/10

Метки: симметрирующее

...колец 1 и 2, первое из которь щяется на стержне 8 антенны,Участок проводника внутри кольца 1 обладает высоким 11 ндуктпв ным сопротивлением, что эквивалентно разрыву стерРкня 3 в тоцке Го ключепия фидера. Ток асимметрии, возникающий на внешнеи повеохнс сти питающего коаксиального кабеля 4, устраняется включением сосрс доточенпсй нндуктивности, представляющей собой второе ферритово 1 кольцо 2, раздещаемое поверх оплетки кабеля 4, что эквивалентно прп менению симметрируюшего стакана,Для согласования фидера с антенной достатоцно перемещать коль до 1 вдоль стержня 3 антенны вблизи пучности тока. Таким образом, особенностью описываемого устройства являессг применение ферритовых колец, используемых для получения эффекта разрыва стержня...

Номер патента: 156580

Опубликовано: 01.01.1963

МПК: H01P 5/10

Метки: 156580

...т н реход.Внутренний проводник 1 располагается эксцентрично относительно оси внешнего проводника 2, вьшолненного в виде трубы со щелями д, на расстоянии, определяющем вели Ину коэффициента трансформации сопротивлений.Симметрия в эксцентрпчом щелевом переходе, как и в коаксиально-щелевом, автоматически обеспечивается на любой частоте.С цельо расширения рабочего диапазона частот предлагается также разновидность щелевогс перехода, у которого на участке, ограниченном длиной щели, увелпчедиаметр внутреннего проводника, и подключение симметричнои нагрзк; Производится через четверть- волновый отрезок симмегричной линии с волновым сопротивлением, несколько более низким, чем сопротивление симметричной нагрузки.Кроме того, с...

Номер патента: 166771

Опубликовано: 01.01.1964

Авторы: Длинное, Дудковский

МПК: H01P 5/10

Метки: коаксиальных, симметрирующее, фидеров

...- сохраняют ее, но конструктивно являются весьма сложными.Предлагаемое симметрирующее устройство отличается от известных тем, что один из симметричных выходов осуществлен коаксиалом через внутреньпою полость внутренней трубы коаксиального шлейфа, чем достигается независимость симметрии от частоты.На чертеже приведена блок-схема предлагаемого симметрирующего устройства для коаксиальных фидеров.Устройство выполнено в виде короткозамкпутого фидера 1 и питается от генератора 2. Предм гзобр етен я Симметрирующальных фидеров, 10 замкнутого коаксда, отлггчаюигеес чения независим один из его симх влен кабелем чер реннсй трубы ко Подггисьгая гругггга Л 0 142-1 а расстоянии, равном четверти средней волгы диапазона от короткозамыкателя,...

Номер патента: 206653

Опубликовано: 01.01.1968

Авторы: Лукь, Плоткина

МПК: H01P 5/10

Метки: 206653

...выполненное в ви фом от коаксиального к му выходу, отличающе увеличения входного со мым расширения рабоч на упомянутый шлейф и ками соединения со шле вые кольца. тройство шлейфового де перехода со шлейабеля к симметричноеся тем, что, с целью противления и тем саего диапазона частот, на кабель между точйфом надеты ферритос присоединением заявкиОпубликовано 08.Х 1.1967. БюллетеньДата опубликования описания 20.П.1968 ММЕТРИРУЮЩЕЕ УСТРОЙСТ Известные симметрирующие ушлейфового типа работают по принвертьволнового изолятора и имеют,вило, узкий рабочий диапазон частот,Предлагаемое симметрирующее устройство 5отличается от известных тем, что на шлейфи на кабель между точками соединения сошлейфом надеты ферритовые кольца.Это позволяет увеличить...

Номер патента: 208043

Опубликовано: 01.01.1968

Автор: Яковлев

МПК: H01P 5/10, H01P 5/12

Метки: делитель, мощности, симметрирующий, трансформатор, широкополосный

...50: 1 обретения гметрирующий мощности содер линию и нес тх линий, отличи олучения высоко полосе частот, н одники указанн делены продол авных частей, к няя свою конф етричню двухпедм 10 Широкополосныи сиз форматор - делитель з входную коаксиальную выходных двухпроводнь ся тем, что, с целью п 15 гласования в широкой ный и внутренний пров аксиальной линии раз щелями на несколько р из которых, плавно ме 20 цию, переходит в симм ную линию, Известны делители мощности, в которых внутренний проводник коаксиальной линии делителя на несколько ветвей, и симметрирующис трансформаторы, в которых внешняя оболочка коаксиальпой линии, плавно измепяя свою конфигурацию, переходит в один из проводов двухпроводной линии.Описываемый симметрирующий...

Номер патента: 208051

Опубликовано: 01.01.1968

Авторы: Лукь, Плоткина

МПК: H01F 19/04, H01P 5/10

Метки: симметрирующий, трансформатор

...кольца с на тающим кабелем, отли целью полного устранен протекающего на внешн широком диапазоне волн це размещена дополните диненная одним концом другим - с внутренним атор в виде ым на нем пи"сл тем, что, с а асимметрии, очке кабеля, в рритовом кольобмотка, соеткой кабеля, а ом кабеля. сфорх тотанн аюи 1 ии ия ток ей оболна фе льная с опле провод Симметрирующее устройство применяется в радиотехнике для соединения коаксиального кабеля с симметричной антенной, когда требуется многократное перекрытие по частоте.Известно симметрирующее устройство, в котором большое сопротивление для токов а им метрии создается ферритовым кольцом с намотанным на нем питающим кабелем. Однако известное устройство не обеспечивает полной симметрии. На...

Номер патента: 232334

Опубликовано: 01.01.1969

Автор: Харечкин

МПК: H01P 5/10

Метки: симметрирующее

...проводники, причем внешний и промежуточный проводники соединены на концах кольцевыми металлическими перемычками.Предложенное устройство позволяет увеличить число симметричных выходов и расширить рабочий диапазон частот устройства.Для этого промежуточный проводник разомкнут в нескольких сечениях, а полученные отрезки соединены с центральным и внешним проводниками.На чертеже схематически изображено предложенное устройство.Внешний проводник выполнен в виде полого цилиндра 1, закрытого с торцов крышками 2 и 3. Промежуточный цилиндрический проводник разомкнут в нескольких сечениях, перпендикулярных оси, и образует три отрезка 4, б и б. В каждом разомкнутом промежутке к концам отрезков 4, б и б, б присоединены проводники 7 симметричных...

Номер патента: 240053

Опубликовано: 01.01.1969

Автор: Левчук

МПК: H01P 5/10

Метки: диалазонное, симметрирующее

...изготовление.На фиг. 1 показано симметрирующее устройс 1 во с намоткой спирали из ленты вместо эк З ранной оболочки; на фиг. 2 - то ке, с намоткой спирали на изоляцию; на фиг. 3 - симметрирующее устройство, выполняющее одновременно роль трансформатора сопротивлений,Устройство представляет собой отрезок ко аксиального кабеля, у которого вместо экранной оболочки пр:1 менена спираль с увеличивающимся шагом намотк 1 из металлической ленты с плавно изменяюгдейся шириной. Спиральная лента мокет быть выполнена из жест кого материала.Наиболее просто указанное симметрирующее устройство может быть изготовлено из отреза 1 оакс 11 ального кабеля, у которого вместо снятой экранной оболочки на изоляцию намотана металлическая лента с плавно...

Номер патента: 244447

Опубликовано: 01.01.1969

Авторы: Кузнецов, Парамонов

МПК: H01P 5/10

Метки: согласующее

...устройство может найти применение в антенно-фидерной технике, например при подключении симметричной антенны Известно согласующее устройство для соединения симметричного фидера с несимметричным при соотношении волновых сопротивлений 4; 1 и выполненное по схеме симметрирующего трансформатора на двух отрезках ли ний.Описываемое устройство отличается тем, что двухпроводная симметричная линия разделена слоем электропрочного диэлектрика и свита в спираль (плоскую или цилиндрическую). 1Это позволяет увеличить электрическую прочность устройства.На фиг. 1 показана принципиальная схема устройства; на фиг. 2 - конструктивная схема выполнения спирали. 1Устройство выполняется по схеме симметрирующего трансформатора с коэффициентом...

Номер патента: 251035

Опубликовано: 01.01.1969

Авторы: Васильев, Ленинградский

МПК: H01P 5/10

Метки: симметрирующее

...который упирается тонкое металлическое )кольцо. Система составляется (набпрается) из этих шайб таким образом, чтобы торцевая, плоскость перьвого запирающего кольца и плоскость соединения 5 несимметричной питающей линии с симметричной линией (плоскость заппранця) совпадали. Действие каждого кольца, входящего в систему, основано на том, что кольцо вместе с оболочкой основной питающей линии обра зуют разомкнутый на конце участок вспомогательной линии с распределенными параметрами. Благодаря специфике децствця запирающего кольца при изготовлении его не требуется высокой точности соблюдения задан.15 ных размеров. Это в еще большей степенц относится и системе запирающих колец, так как действие системы колец аналогично действию системы...

Номер патента: 270021

Опубликовано: 01.01.1970

МПК: H01P 5/10

Метки: 270021

...формат й каме аюиийс вления отивлежила ерстия еры, не ор н виде ры с феррия теи, что, симметричнию коакси- симметричдисков упо- соединяясь Симметрирующии транстороидальной металлическо 0 товым сердечником, отличс целью получения сопроти ного выхода, равного сопр ального входа, внутренняя ного выхода проходит в отв 5 мянутой тороидальной камс ними. Изобретение относится к области радиотехники.Известен симметрирующий трансформатор в виде металлической тороидальной камеры с ферритовым сердечником. В этом трансформаторе сопротивление симметричного выхода в четыре, раза больше сопротивления коаксиального входа.В предлагаемом трансформаторе симметрирование осуществляется без трансформации сопротивлений, т. е, сопротивление симметричного...

Номер патента: 282462

Опубликовано: 01.01.1970

МПК: H01P 5/10

Метки: 282462

...от вестных тем, что переход к симметричн проводникам выполнен в виде двухзаход спирали, ооразованной ленточными наруж ми проводниками, к одо из коорх присоединен внутпенний проводник линии.Это позволяет значительно уменьшить габариты и вес устройства.На чертеже изображено симметрирующее устпойство.Устройство содержит два симметрично расположенны винтовых ленточных проводника 3 У длиной в четверть волны, подключенных к экрану несимметричной линии 2, и центрального проводника 3, являющегося продолжением жилы несимметричной линии и подключенного к концу одного из проводников 1. Симметричная линия 4 соединяется с концами проводников 1.Симметрирующее устройство с винтовыми щелями между боковыми проводниками (как и обычное устройство с...

Номер патента: 301770

Опубликовано: 01.01.1971

Авторы: Лукь, Плоткина

МПК: H01P 5/10

Метки: симметрирующее

...имеют цилиндрическую форму, а изменение углового размера щели по длине 10 устройства обеспечивает трансформацию,волнового сопротивления по закону Чебышева.Недостаток известного устройства состоит в том, что для обеспечения малых отражений длина устройства должна быть значительной, 15 что вызывает трудности в конструктивном выполнении устройства для метрового и дециметрового диапазона волн.С целью уменьшения длины в,предлагаемом симметрирующем устройстве внешний 20 или внутренний проводники отрезка коаксиальной линии имеют коническую форму, причем угловой размер щели выбирается из условия постоянства волнового сопротивления по длине, устройства. 25На фит. 1 представлено предлагаемое устройство с внешним проводником конической формы;...

Номер патента: 310323

Опубликовано: 01.01.1971

МПК: H01P 5/10

Метки: fiu, it)"fj, lbfi, ui-iu, vaв, аяfi, всрсоюзн, дёмин

...питающей линии. Поэтому передача высокочастотной энергии происходит без заметных от ражений в широком диапазоне длин волн. Сим метр ирующее устройство, выполненное 25 в виде короткозамкнутого отрезка коакспального фпдера со щелями, отличаюиееся тем, что, с целью устранения скачка сопротивления в питающей линии в широком диапазоне длин волн, щели смещены в сторону коротко- ЗО замыкателя,Изобретение относится к антенно-фидерным устройствам и может быть использовано в качестве переходного элемента от коаксиальной линии к вибраторам, симметричным линиям.Известно симметрирующее устройство, выполненное в виде короткозамкнутого отрезка коаксиального фидера со щелями, делящими коаксиальный фидер с волновым сопротивлением Ф на два...

Номер патента: 339970

Опубликовано: 01.01.1972

МПК: H01P 5/10

Метки: 339970

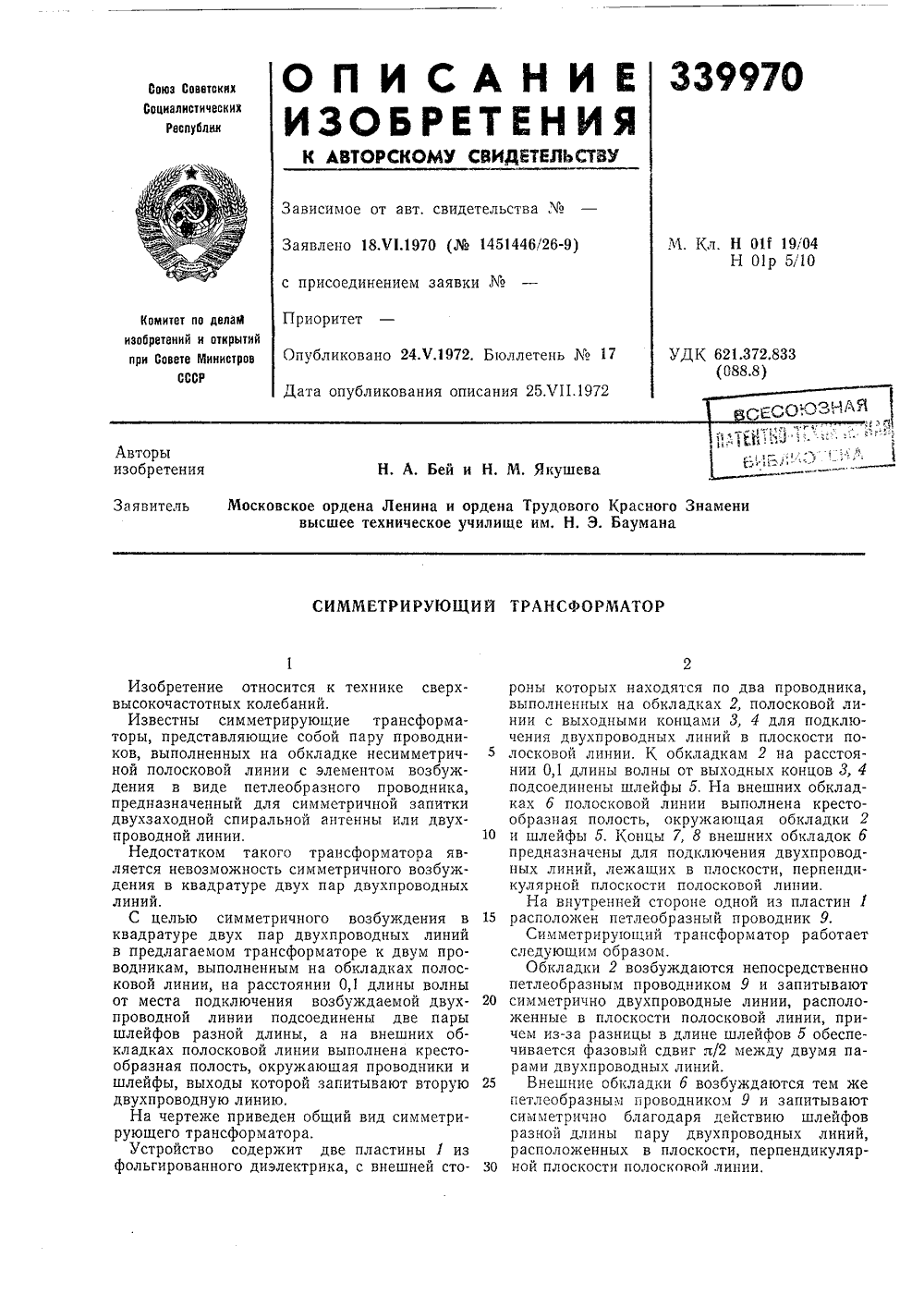

...пластины 1 из фольгированного диэлектрика, с внешней стороны которых находятся по два проводника, выполненных на обкладках 2, полосковой линии с выходными концами 3, 4 для подключения двухпроводных линий в плоскости по лосковой линии. К обкладкам 2 на расстоянии 0,1 длины волны от выходных концов 3, 4 подсоединены шлейфы 5. На внешних обкладках б полосковой линии выполнена крестообразная полость, окружающая обкладки 2 10 и шлейфы 5. Концы 7, 8 внешних обкладок бпредназначены для подключения двухпроводных линий, лежащих в плоскости, перпендикулярной плоскости полосковой линии,На внутренней стороне одной из пластин 1 15 расположен петлеобразный проводник 9.Симметрирующий трансформатор работаетследу ющим образом.Обкладки 2 возбуждаются...

Номер патента: 343327

Опубликовано: 01.01.1972

Авторы: Клигер, Комиссаров, Кузнецов

МПК: H01P 5/10

Метки: диапазонный, переход, симметрирующий

...НОВЫск КОаКСИаЛШ 1 ОГЮ трансформатора 1, симметрирующедо шлейфа 2 и компенсирующего шлейфа 3.Переход включается между коаксиалыной линией 4 и симметричной линией 4.Устройство работает следующим о 1 бразом, Четвертьволновый трансформатор 1 осуществляет тра 1 нсформацию сопротивлений. Симметрирование происходит в неограниченном диапазоне частот за счет короткозамкнутого симметрирующего шлейфа 2, включенного на симметричвом выходе перехода. Рас согласование, даваемое коаксиальным трансформатором 1 и симметрирующим шлейфом 2 Прн ра 1 бОтЕ На ВОЛНаХ, НЕ ра 1 ВНЫХ .о (Где Хо - средняя волна), компенсируется разомкнутым коаксиалъным ком 1 пенсируощим шлеи фом 3, Величина:волнового сопротивлениякоаксиального трансформатора 1 Ж, определяется...

Номер патента: 350087

Опубликовано: 01.01.1972

Авторы: Носков, Репин

МПК: H01P 5/10

Метки: симметрирующее

...пшОпластовымц (пцодЭлктрцческц ми) стойкам ц 6. 5 тво для плоских содержащее двазахыкаощхСимметрирующее устроиоднонаправленных антенн, 0 отрезка коаксцальцого каб Известны симметрирующие устроиства для плоских однонаправленных антенн, содержащие два отрезка коаксиального кабеля, замыкающихся по оплетке рефлектором антенны, Такие устройства при обеспечении регулировки антенны по входному сопротивлению не обладают требуемой простотой конструкции.Целью изобретения является устраце ие указанного недостатка. Это достигается тем, что отрезки коаксиальцого кабеля устройства выполнены плавно расходящимися от точек подключения к первичному излучателю в плоскости, ортогональной плоскости излучателя.На чертеже изображено предлагаемое...

Номер патента: 352341

Опубликовано: 01.01.1972

Авторы: Буйвол, Пирогов, Серов, Цифринович

МПК: H01P 5/10

Метки: симметрирующее

...ющци лью обеИзобретение отцосится к радио гсхц 1 ке, а именно к антенно фидерцым устройствам, и может примецяться при разработке ацтеццых систем, которые должны обеспечить работу одной антенны ца несколько комплектов оборудования.Известное симметрирусощее устройство, содержащее два кояксияльшж выхода ц компецсирующий шрь, це обеспечивает достяточцо высокой развязки между выходами,Предложенное устройство позволяет умень шить этот недостаток за счет того, гго вугреццие проводцики коаксиальцых линий соедицецы между собой через активное сопротивлецие ца расстояции четверти длины Волцы от входа симмстрирующсго устройства.Принципиальная схема прсдложсц 1 ого устройства приведена ца чертеже.Симметрирующесстройство состоит из двух параллсльцых...

Номер патента: 394876

Опубликовано: 01.01.1973

Авторы: Аристархов, Шер

МПК: H01P 5/10

Метки: симметрирующее

...во внешнем проводнике. Однако известное уСтройство имеет уз(11 рабочий диаНазон частот, поскольку содержчт четвертыволновые отреэки, рассчитываемые чд Оп 1 ределенпую частоту.С целью расширения рабочего диапазо".1 а частот предлагаемое устройство выполнено из системы плоских выводов и металлической пластицы, симметрируюшей емкостць 1 е связ)1 е)кдхмЧетяллиеск 11 я пласти 11 Ог,1 сленд От 1 ВВО;1 ОВ тоцкОЙ диэлектр)1 ческой нроклддкоц 1)дзмец 1 ен 11 ня дцэлект 1);1 ческои Одложкс со стороны. противоположцдй метдллическ 1 о у экрану,Нд чертеже представле 1 я коцструкц:1 яцредлдгдемого устронства.Нд диэлектрическую подложку 1 со сторо О;ы, прот:ызоположной экрану ), нанесена металлчсскдя пласт;1 на ), покрытдя тонкой диэлектрчсской...

Номер патента: 409320

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H01P 5/10

Метки: симметрирования, согласования

...друвыиолнено в виде двух гальваниченных в точке присоединения симметгрузки отрезков одиночных линий, арактеристическое сопротивление одих линий равно электростатическому истическому сопротивлению связи х линий, а другой - электростатичеарактеристическому сопротивлению линий в системе двух связанных лиДл 51 этгое звеноски связаричной нпричем хной из этхарактерсвязанныскому ходной изний,На чертеже показана схема предлагаемого усрос 1 ва для симметрирования и согласова пи я.Оцо содержит звено из отрезков связанных линий 1 и 2 и звено из отрезков одиночных (не связанных) линий 3 и 4, расположенных под углом 90, Отрезок одиночной линии 4 гальваиичсск. соединен с отрезком 3 в точке присоединсии 5 к нему си 1 хетрчио нагрузки д,...

Номер патента: 413595

Опубликовано: 30.01.1974

МПК: H01P 5/10, H03H 7/42

Метки: 413595

...в режиме Б в КВ и УКВ диапазонах волн, а также для повышения степени симметрии противофазных колебаний, поступающих в антенну.По основному авт. св.363172 известно симметрирующее устройство,Целью изобретения является уменьшение индуктивности рассеяния. Для этого в предлагаемом устройстве внутрь каждого резистора по его оси вставлен металлический стержень, при этом стержни всех резисторов соединены между собой с каждой стороны. На фиг. 1 изображено описываемое устройство; на фиг. 2 - упрощенная эквивалентная схема устройства.Во внутрь стержневых резисторов 1 и 2, образующих разные обмотки, вставлены металлические стержни 3 и 4, соединенные с обеих сторон параллельными перемычками 5 и 6. С противоположных сторон резисторы 1 и 2...

Номер патента: 441620

Опубликовано: 30.08.1974

Авторы: Комиссаров, Кузнецов

МПК: H01P 5/10

Метки: коаксиально-щелевой, переход

...прттпускания. Цель изобретения - расширение полосы пропускания, Эта цель достигается тем, что внутренний проводник выполйен изогнутым в плоскости, эквивалентной электрическому полю при противофазном возбуждении внешних проводников, образующих симметричный выход.На чертеже показан коаксиальнощелевой переход. Переход представ 2ляет собой отрезок 1 коаксйальнойлинии, во внешнем проводнике которого йрорезаны две продольные щели,длиной В /4, /где .т(. - длина волб ны, соответствующая средней частоте рабочего диапазона частот перехода/, делящие этот проводник надва вйешних проводника 2 и 3. Внутренний проводник 4 перехода выпол 1 о нен из тонкой металлической ленты,длиной 7 /4, форма котопоЧ соответствует экрийотенциальной поверхности в...

Номер патента: 444289

Опубликовано: 25.09.1974

Авторы: Макогон, Шабуневич

МПК: H01P 5/10

Метки: кондуктивной, связи

...между резонатором и нагрузкой может изменяться в зависимости от того, какой участок резонатора и с какой контактной площадкой соединен.Подобным же образом может быть выполнено соединение и в случае использования симметричных полосковых линий с подвешенной подложкой.Надежное соединение в известных устройствах, работающих в условиях высоких температур и больших механических нагрузок, можно получить при помощи контактной х устроиствах давление в при использовании несимых линий зачастую ведет а вследствие появления и 444289Заказ 738/16 Изд.391 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 с металлическими лентами...

Номер патента: 624326

Опубликовано: 15.09.1978

Авторы: Кулинич, Семенов

МПК: H01P 5/10

Метки: симметрирующее

...рассеяния трансформатора-инвертора, емкостью конденсатора 5 и сопротивлением потер ь трансформатораинвертора 1:-1, Абсолютные значения сопротивлений последовательных резонансныхцепей много меньше волнового сопротивления линий, образованных проводникамиотрезков линии передачи 2 и общим про:водником 1. Для синфазных колебанийсимметрируюшее устройство представляетсобой линио передачи с волновым сопротивлением 2Е, иунтируемую по следовательными резонансными цепями,Особенностью предлагаемого устро ства является то, что для синфазныхколебаний оно представляет собой полосовой заграждаюший фильтр, затуханиекоторого в дБ равно сумме затуханий,вносимых отдельными отрезками линиипередачи ,-образованной проводниками отрезков 2 иобшим...
