Патенты с меткой «трансформатор»

Номер патента: 1817146

Опубликовано: 23.05.1993

Авторы: Виноградов, Иванец, Раутярви

МПК: H01F 27/28

Метки: агрегата, импульсного, преобразовательного, трансформатор, трехфазный

...одна из фаз заявляемого трансформатора,На стержне 1 магнитной системы на двух кон центрах 2 и 3 расположены сетевая обмотка 4 и вентильная обмотка 5. Обмотка 4 расщеплена на две части 6 и 7, причем часть 6 состоит из параллельно соединенных секций 8, 9, а часть 7 изсекций 10, 11. Секции 8- 11 чередуются по высоте. Сетевая обмотка 4 состоит из двух частей; часть 12 расположена на внутреннем концентре, а другая часть образована расположенными на наружном концентре секциями 13, 14, каждая из которых расположена между секциями разных частей вентильной обмотки 4. Концентры расположены симметрично относительно середины их высоты. Внутренний концентр 2, на котором расположена часть сетевой обмотки 12, имеет высоту меньшую, чем концентр 3....

Номер патента: 1819197

Опубликовано: 30.05.1993

Авторы: Гнусин, Емельянова, Сафронов, Трещев, Фурсов

МПК: B23K 9/00

Метки: регулируемый, сварочный, трансформатор

...электрических импульсов и др,).Работает устройство следующим образом. Переменный ток в первичной обмотке7 вызывает в тороидальном магнитопроводе 1 переменный магнитный поток, которыйво вторичной обмотке вызывает трансформаторную ЭДС. Если вторичная цепь замкнута, то в замкнутой цепи возникает ток.Этот ток создает свой магнитный поток, который препятствует причине его вызывающей, в результате устанавливаетсярезультирующий магнитный поток. В зависимости от характера нагрузки: активная,активно-индуктивная, активно-емкостная,емкостная, характер взаимодействия потоков и МДС различен. При коротком замыкании вторичной обмотки, резкоувеличиваются поток рассеяния и увеличиваются токи, которые достигают величинытоков короткого замыкания. Для...

Номер патента: 1820104

Опубликовано: 07.06.1993

Автор: Шашкин

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...жестко связана с дополнительным сателлитом, наружная имеет паэ, а основной сателлит - палец для взаимодействия с пазом.На Фиг.1 показана кинематическая схема трансформатора; на фиг.2 - сечение А-А на Фиг,1; на фиг3 - сечение Б-Б на Фиг,1,Трансформатор содержит корпус 1 с которым шарнирно связаны диски 2 и 3, образующие водило планетарного импульсатора, и несущие четыре шейки с которыми связаны шарнирно ступицы 5 четырех эксцентриков 6, на которых сидят свободно четыре эксцентриковых груза 7 слазами 8, В эти пазы входят пальцы 9 четырех основных сателлитов 1 О, сидящих свободно на ступицах 5 эесцентриков 6 и входящих в зацепле" ние с основным центральным колесом 11 планетарного импульсатора, жестко закрепленным на одном конце...

Номер патента: 1820105

Опубликовано: 07.06.1993

Автор: Шашкин

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...трднсфрмат . вращающего момента работает спер-",им образом.йт двигателя приводится во вращение центральный вдл 12, т которого приворится во вращение шестерни 11, 13 и 47. Шестерня 11 вращает дополнительный сателлит 1 О с пальцем, который с помощью паза 8 приводит во вращательное движение наружную обойму 7, которая имеет кольцевой выступ, входящий в кольцевой пдз внутренней обоймы 6, От дополнительного колеса 47 приводится во вращение сателлит 46 с пальцем 45, кото.- рый с помощью паза 44 приводит во вращательное рвижение обойму 43, которая имеет кольцевой выступ, входящий в кольцевой паз обоймы 42Из сечений К 1, и МЯ на фиг.3 и фиг,5 видно, что четыре обоймы 7 основного импульсатора направлены по радиусу от центра, а четыре обоймы 43...

Номер патента: 1820952

Опубликовано: 07.06.1993

Авторы: Алексеева, Виноградов, Пестряева, Фишлер, Шарина

МПК: H01F 29/02, H02M 7/00

Метки: подстанции, преобразовательной, регулируемый, трансформатор, трехфазный

...средняя клемма 22 каждой фазы переключателя 13 электрически соединена с подвижным контактом своей Фазы переключателя 7, другая средняя клемма 25 соединена со средней клеммой своей фазы переключателя 8. Боковые клеммы 23 и 24 электрически соединены между собой и подключены к началу ветви 5 сетевой обмотки 3 своей фазы через клемму 19 переключателя 12, к боковой клемме 20 присоединен конец параллельной ветви 4 сетевой обмотки 3 своей фазы через клемму 17 переклю-. чателя 12 своей фазы, к боковой клемме 21 присоединен конец ветви 4 сетевой обмотки 3 другой фазы (через клемму 17 переключателя 12 соседней фазы),При установке всех переключателей в первую позицию, как показано на рис. (первый диапазон регулирования напряжения),регулировочные...

Номер патента: 1823020

Опубликовано: 23.06.1993

Автор: Виноградов

МПК: H01F 33/00

Метки: преобразовательный, трансформатор, трехфазный

...соответственно, 12, 13, 14, Аналогично на вводах 15, 16, 17 части 5 расположены контуры 18, 19, 20. из электротехнической стали с обмотками 21, 22, 23.Обмотки 12, 13, 14 контуров 9, 10, 11, расположенные на вводах 6, 7, 8, подсоединены к вводам 15, 16, 17 части 5, а обмотки 21, 22, 23 кон гуров 18, 19, 20 подсоединены к вводам 6, 7, 8 части 4,При подключении трансформатора без контуров 9. 10, 11, 18, 19, 20 к питающей сети линейные напряжения частей 4 и 5 из-зэ дискретности витков различаются на 4 фДля выравнивания напряжений на холостом ходу в части 4 с меньшим напряжением необходимо повысить напряжение на 2, а в части 5 - понизить на 2 . Эту функцию и выполняют контуры 9, 10, 11. 18, 19. 20. которые вместе с обмотками 12, 13, 14, 21,...

Номер патента: 1824506

Опубликовано: 30.06.1993

Автор: Шашкин

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...и от него - зубчатые колеса 12- 15, и от них - неуравновешенные сателлиты 10 и 11. При неподвижном водиле 29 диск- водило 2 и центральное колесо 20 имеют одну и ту же скорость и не имеют относительного движения. Тогда и шестерня 18 не вращается относительно шейки 4, т,е. диски-водила 2 и 3 и колено 6 составляют одно целое, За один оборот сателлитов 10 и 11 вокруг своих осей векторы их сил инерции образуют вращающие моменты на а и В к то ый определяется Я" В 1 +В - 2 В 1 В 2 соэа. гдеа - угол между радиусами В 1(от оси вращения груза до оси шейки 4) и В 2 (от оси шейки 4 до центральной оси вращения). При неподвижном водиле 29 угол а и радиус В не изменяют своей величины. Вращающий момент в течение одного оборота сателлитов 10 и 11...

Номер патента: 1825927

Опубликовано: 07.07.1993

Автор: Данильченко

МПК: F16H 33/14

Метки: инерционный, трансформатор

...перемещение груза из верхнего в нижнее положение.Груз, пройдя нижнее положение, под действием центробежной силы снижает скорость вращения, вследствие чего гайка 14 расклинивается с сателлитом 9, отсоединяя груз от сателлита. Включение тормозного устройства, соединяющего груз 11 с сателлитом 10,происходи после прохода грузом чижнегоположения в момент сбегания ролика 21 йз5 полукольцевого кулачка 22. Вначале тормозная колодка 17 прижимается к поверхности барабана центробежной силой и.усилием упругого элемента 20, создавая небольшой мОмент трения. Затем в связи со10 стремлением груза определить барабан 16он через посредство рычага 18 блокируетколодку 17 на барабане 16 большим момечтом трения, обеспечивающим передачу от.рицательного...

Номер патента: 1826087

Опубликовано: 07.07.1993

Авторы: Гнусин, Ерин, Сафронов, Ткач, Трещев, Фурсов

МПК: H01F 33/00

Метки: броневой, трансформатор, трехфазный

...изготовленный иэ листа или листовэлектротехнической стали, свитых в спираль, или набранный из плоских прямоугольных пластин, причем длинная сторона 35пластины расположена в направлении прокатки стали. Торцевые ярма 2 выполнены ввиде набора круглых дисков с отверстиямив центре, которые надеваются на стержень1, образуя катушки для трех обмоток. В ряде 40случаев торцовые ярма получаются из отходов электротехнического производства синхронных машин. Боковое ярмо 3 - общеедля всего трансформатора - выполнено ввиде полого кругового цилиндра диаметром 45большим, чем диаметр торцовых ярем. Боковое ярмо намотано из ленты или листовили набирается из плоских прямоугольныхпластин, у которых большая сторона расположена в направлении прокатки....

Номер патента: 1827036

Опубликовано: 07.07.1993

Автор: Зихерман

МПК: H01F 40/04

Метки: трансформатор, трехфазный

...определенным коэффициентом трансформации передается к вторичным обмоткам 4. При симметрии фазных напряжений сети. работающей с изолированной нейтралью, между емкостью нулевой последовательности сети и нейлинейной индуктивностью намагничивания заземляемого трансформатора уже не возможен феррорезонанс ни на основной частоте, ни на субгармонике, Невозможно также повреждение трансформатора при дуговых замыканиях сети на землю, так как действующая в контуре эквивалентная ЭДС исониа досаона мала.Величина эквивалентной ЭДС контура определяется по векторной диаграмме напряжений сети и облоток трансформатора. Она равна расстоянию между центром звезды первичных фазных напряжений сети относительно земли и потенциалом отпайки от второй первичной...

Номер патента: 1830551

Опубликовано: 30.07.1993

Авторы: Долюк, Кириллов, Ренев

МПК: H01F 27/28

Метки: высокого, силовой, трансформатор

...напряжение междузкранирующим кольцом 4 и соседним витком (соседним является только виток Зв, ккоторому. подключено кольцо) и осевая напряженность 16 в несколько раз ниже, чем 25в известной конструкции- это обеспечиваетсниженную суммарную напряженность накрайнем витке и кольце и позволяет уменьшить расстояние между обмотками ВН и РОи исключить электрические разряды между 30обмотками.В плоскости симметрии (фиг. 1 и 4) между верхней и нижней частями трансформатора образуется электрическое поле,проникающее через среднюю часть РО к 35соединениям 8.Выполнение опорного кольца 5 по изобретению придает ему дополнительнуюфункцию барьера на пути разряда в плоскости симметрии. Испытания показали, что 40большая длина силовой линии 17 сама посебе не...

Номер патента: 1831722

Опубликовано: 30.07.1993

Автор: Мизин

МПК: H01F 40/06

Метки: трансформатор

...7 в месте установки выводов 12, 13 первичной обмотки 2.Эластичный элемент 14 является частью стенки маслорашсрителя 7, в котором установлены вывода 12, 13 первичной об жуточных выводов 13 в маслорасширителе 7.В нижней части трансформатора выполнен цоколь 19, который состоит из корпуса 30 20 и рамы 21,Корпус 20 цоколя 19 является герметизированным упрощенным отдельным элементом,35 В трансформаторе герметизированный упрощенный элемент - цоколь 19 представляет собой металлический, отдельный от рамы 21,. корпус 20, в котором расположена вертикальная стенка 22.Концы 23 вторичной обмотки 3 подсоединяются непосредственно к вторичным вводам 24, расположенным на вертикальной стенке 22 корпуса 20.Во время сборки трансформатора достигается...

Номер патента: 1835093

Опубликовано: 15.08.1993

Авторы: Ерин, Пентегов

МПК: H01F 31/06

Метки: трансформатор

...шпилек с последующим отжигом. Однофазный трансформатор состоит из верхнего 1 и нижнего полуярм, стержней 2, на которых располагаются части обмоток ИН 3 и ВН 6. Части обмоток соединены последовательно. Сер 1835093дечники расщепленного магнитного шунта 4 пристыкованы с двух сторон внакладку к стержням между половинами первичной и вторичной обмоток. Каждая половина магнитного шунта содержит обмотку 5 подмагничивания постоянным током, причем обмотки шунта соединяют встречно для наводимых в них ЭДС основной частоты, Для трехфазного трансформатора на. каждом. стержне расположены полностью обмотка ВН и НН, а расщепленныймагнитный шунт расположен между обмотками ВН и НН соседних фаз. Ярма 1, 7 выполнены расщепленными, полуярма с двух...

Номер патента: 1835094

Опубликовано: 15.08.1993

Авторы: Ерин, Пентегов

МПК: H01F 31/06

Метки: трансформатор

...сердечника с образованием центральных отверстий для сквозных шпилек с последующим отжигом. Трансформатор состоит из верхнего 1 и нижнего ярм, полустержней 2, на которых располагаются обмотки ВН и НН 3. Обмотка ВН располагается на одной паре полустержней, а обмотка НН располагается на другой паре полустержней, Расположение обмоток на полустержнях позволяет увеличить площадь охлаждения обмоток и поднять величину плотности тока. Полустержни с двух противоположных сторон изнутри пристыковываются к ярмам в местах изгибов ярменных участков стержней внакладку сквозными шпильками, шайбами, гайками 4, 5, 6, проходящими через центральные от 3 1835094верстия в местах изгибов ленты сердечников. Расщепленный магнитный шунт состоит из сердечников 7...

Номер патента: 1836734

Опубликовано: 23.08.1993

Автор: Чурсин

МПК: H01F 27/14

Метки: крышкой, подвижной, трансформатор, чурсина

...бака маслорасширитель совмещенс крышкой бака (см.фиг,3), а при расположении вводов НН и ВН на крышке бака маслорасширитель совмещен по крайней мере скрышкой коллектора одного из радиаторов.При работе трансформатора с подвижной крышкой жидкий диэлектрик 6 в зависимости от окружающей температуры от -тСдо+1 С увеличивается в объеме, вследствие чего подвижная крышка 4 из маслостойкого. эластичного материалаперемещается вверх или вниз, при этом.одна из поверхностей постоянно находится внепосредственном соприкосновении с жидким диэлектриком, другая - непосредственно с окружающей средой.5 10 Размер бака 1 и подвижной крышки 4 определяется в каждом конкретном случае отдельно в зависимости от мощности и заданных температур трансформатора.Для...

Номер патента: 1836736

Опубликовано: 23.08.1993

Автор: Черников

МПК: H01F 29/06

Метки: нагрузкой, регулировкой, трансформатор, черникова

...процесс изменения напряжения 30под нагрузкой происходит без закорачивания отдельных витков регулируемой частиобмотки. Конструкция трансформаторафиг,2, атакже 3, 4, реализующая такойспособ регулирования содержит магнитопровод 1, на котором размещена нерегулируемая обмотка (обмотки) 2, поверх неерасположен неподвижный изоляционныйцилиндр 3, на поверхности которого выполнена в виде винтовой линии канавка 4, в 40которой размещены витки регулируемой части обмотки 5, Поверх изоляционного цилиндра свободно надета подвижнаяизоляционная втулка 6, имеющая паз 7, вкотором размещен первый подпружиненный контакт 8, соприкасающийся с проводом регулируемой части обмотки, и паз 9, в котором размещены второй подпружиненный контакт 10, электрически...

Номер патента: 1836737

Опубликовано: 23.08.1993

Авторы: Касьянов, Клопыжников, Обухов, Пономаренко

МПК: H01F 29/14

Метки: регулируемый, трансформатор

...об мотке резко возрастает магнитное сопротивление рассеяния на укороченной части торца вторичной обмотки. Для резкого уменьшения потока рассеяния необходимо на торцевой части вторичной обмотки уста новить немагнитный разделяющий диск 11. Изменением расстояния между вторичной обмоткой и разделяющим диском 11, а также его толщиной можно получать требуеВеличина магнитного потока первичной обмотки Ф 1 постоянна поскольку напряже О ние питающей сети01 = Е 1 = сопз 1При подаче постоянного напряжения на обмотку подмагничивания 13 сопротивления магнитного шунта возрастает, следовательно, возрастает. магнитное сопротивление для первичного магнитного потока Ф 1 на длине.шунта подмагничивания 12. Поскольку величина магнитного потока ф 1 должна...

Номер патента: 1836738

Опубликовано: 23.08.1993

Автор: Сазонов

МПК: H01F 33/00

Метки: трансформатор, трехфазный

...рабочая индукция в шихтованных сердечниках с уширением ярма при применении холоднокатанной сали находится в пределах 1,25-1,65 Тл, а в ленточных разрезных - 1,5-1,65 Тл,Предлагаемое усовершенствование приводит к уменьшению средней длины витка обмоток, размещаемых на средних стержнях. Это приводит к уменьшению массы провода на трехфазный трансформатор. Уменьшение ширины средних стержней магнитопровода приводит к уменьшению 10 15 20 массы магнитопровода. При сохранении прежними значений загрузки активных материалов уменьшатся потери в стали и в меди трансформатора. а значит, повысится КПД устройства. Уменьшение ширины средних стержней магнитопровода приводит к уменьшению длины трехфазного трансформатора.На фиг.3 представлена...

Номер патента: 1836740

Опубликовано: 23.08.1993

Авторы: Андрющенко, Герасименко, Иванец

МПК: H01F 27/14, H01F 40/06

Метки: трансформатор

...верхней и нижней частями закрепляется в отверстиях 17 коленных элементов 11, 12, выполненных в виде каналов со свободными размерами (в) для обеспечения компенсации колебания вертикальных размеров маслорасширителя 4, так как колеблются установочнь 1 е размеры. В месте соеДинения трубки 10 с коленными элементами 11, 12 установлена резиновая прокладка 18, прижимаемая фланцем 19, установленным с помощью стандартного крепежа. Концы первичной обмотки 1, выполненные иэ трубы, закреплены к контактным (наружным, линейным) выводам 20 с помощью контактных элементов (пластин) 21 с болтовым креплением 22 Контактный линейный вывод 20 трансформатора представляет собой контактную лопатку 23 со шпилькой 24, выполненную с резьбой. Контактная пластина...

Номер патента: 1838889

Опубликовано: 30.08.1993

Автор: Жлабис

МПК: H04N 3/18

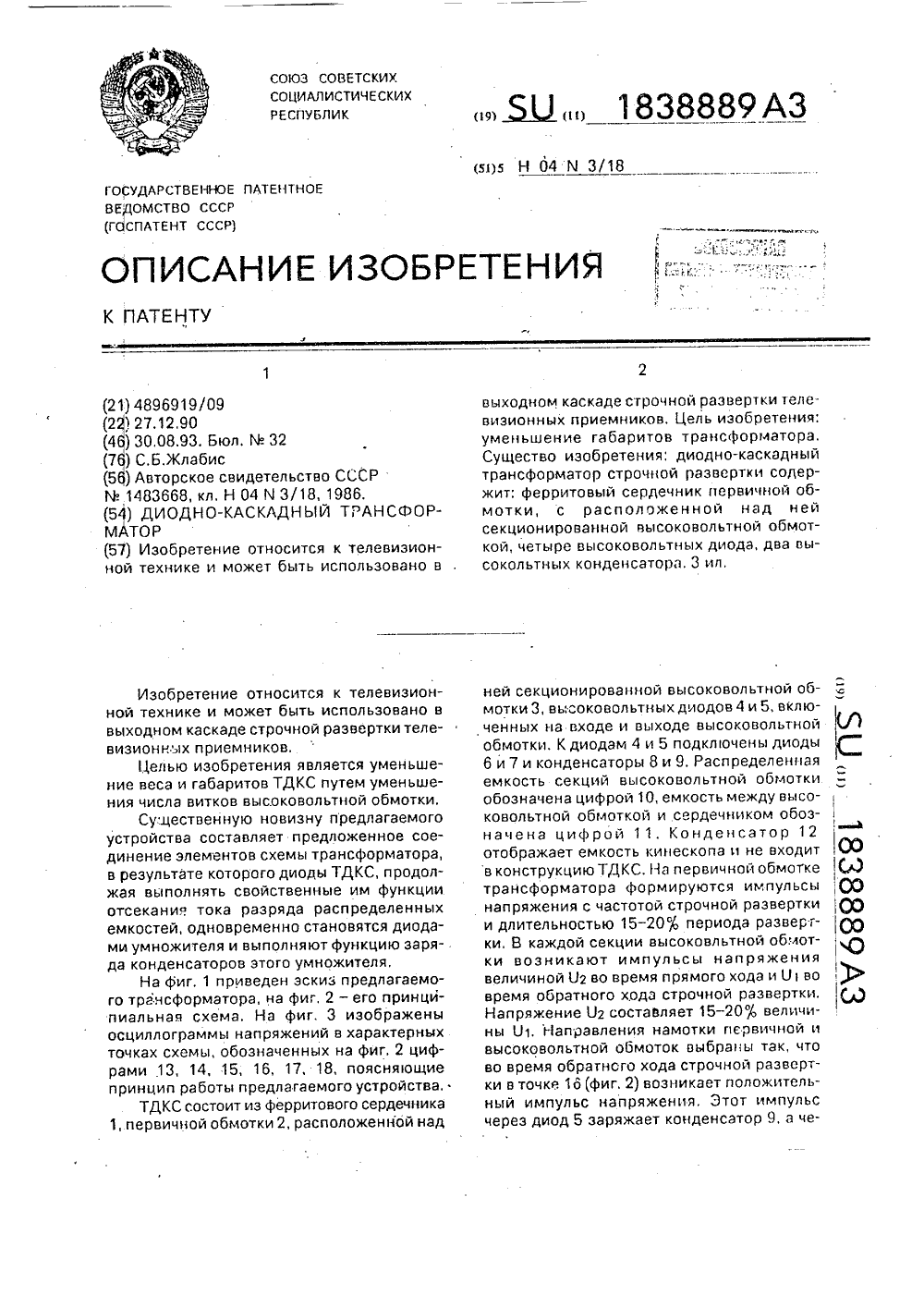

Метки: диодно-каскадный, трансформатор

...ТДКС. На первичной обмотке Ы трансформатора формируются импульсы СО напряжения с частотой строчной развертки )Со и длительностью 15-20-,ь периода развер г- (р ки, В каждой секции высоковльтной обмотки возникают импульсы напряжения величиной 02 во время прямого хода и 01 во время обратного хода строчной развертки.) Напряжение 02 составляет 15 - 20% величины 01, Направления намотки первичной и высоковольтной обмоток выбраны так, что во время обратного хода строчной развертки в точке 16 (фиг. 2) возникает положительный импульс напряжения. Этот импульс через диод 5 заряжает конденсатор 9, а че 1838889рез диод 4 - конденсатор 8 до напряжения Ос -2 х О 1 с полярностью,укаэанной на фиг, 2. Йо время прямого хода напряжение в обмотке меняет...

Номер патента: 2000619

Опубликовано: 07.09.1993

Автор: Белашов

МПК: H01F 33/00

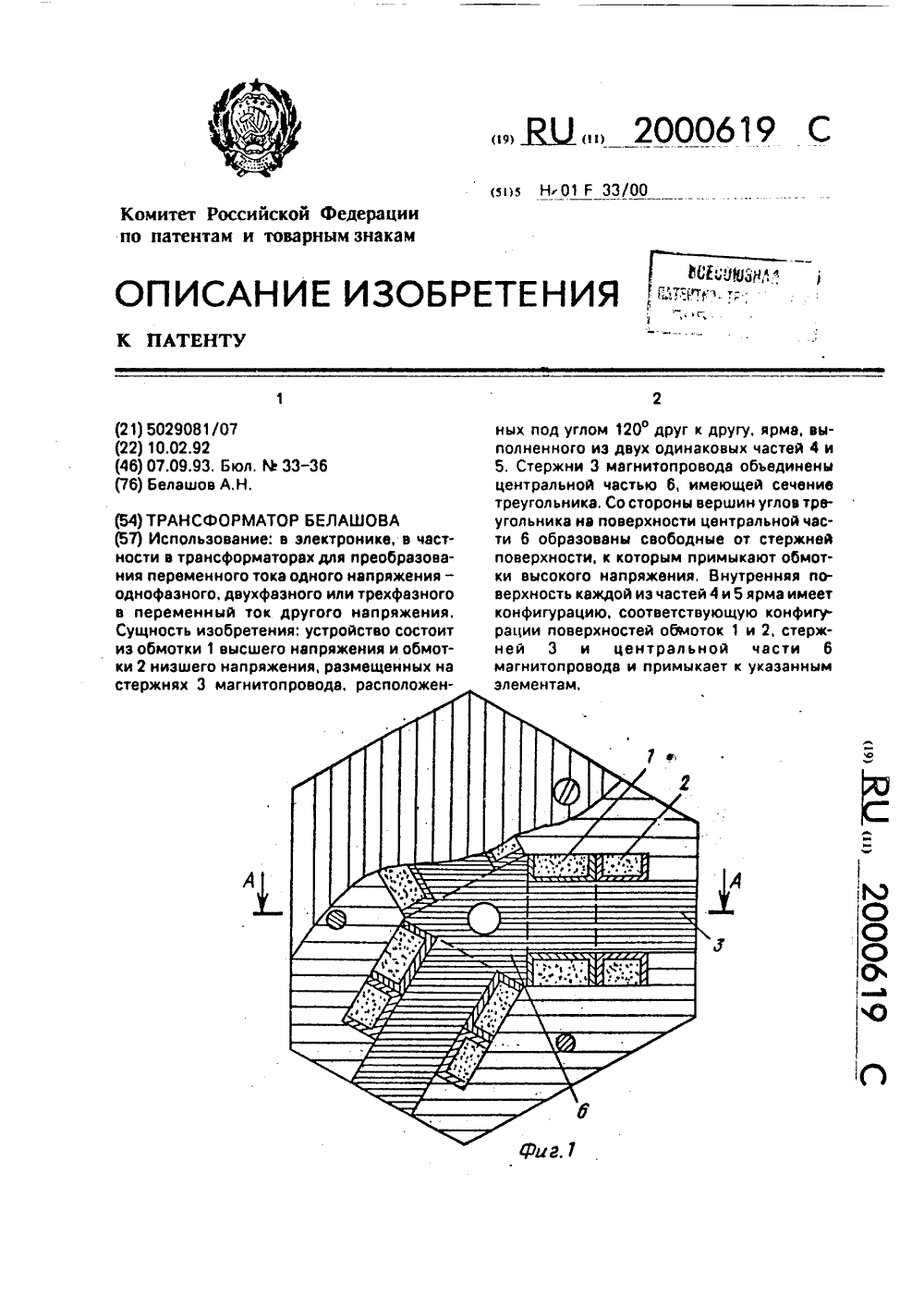

Метки: белашова, трансформатор

...частью трансформатора элементами крепления 10. В центральной части трансформатора выполнено технологическое отверстие 11 для производства монтажных и ремонтно-восстановительных рэбо.Работа электрического трансформатора основана нэ делении электромагнитной индукции, Тэ, ели первичную обмотку трэнс 5 10 15 20 25 30 35 40 45 50 55 форматора включить в сеть источника переменного тока, по ней будет протекать переменный ток 1, (ток холостого хода), который возбудит в сердечниках трансформатора переменный магнитный поток, Магнитный поток, пронизывая витки вторичных обмоток трансформатора. будет индуктировать в этих обмотках ЭДС, Если вторичные обмотки замкнуть на какой-либо приемник энергии, то под действием индуктируемой ЭДС Е 2 по этой...

Номер патента: 2000620

Опубликовано: 07.09.1993

Автор: Зихерман

МПК: H01F 40/06

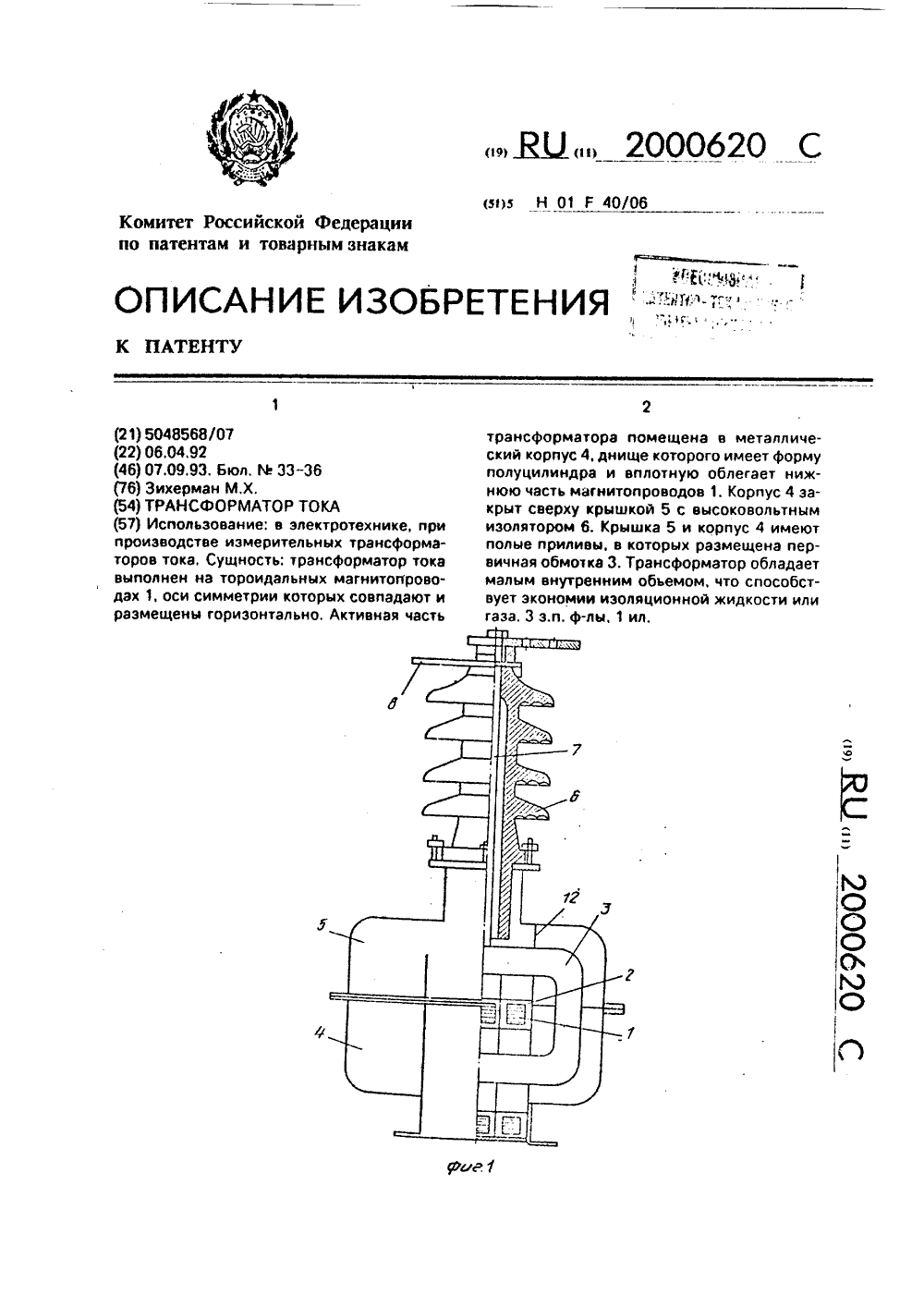

Метки: трансформатор

...к магнитопроводам, и дополнительные объемы там отсутствуют. В результате внутренний объем трансформатора оказывается близким к минимально возможному, рассчитанному исходя иэ максимально допустимой напряженности электрического поля.На фиг,1 и 2 схематично изображентрансформатор тока в двух проекциях.5 Он содержит, например, три тороидальных магнитопровода 1 с намотанными наних вторичными обмотками 2. Все магнитопроводы 1 расположены на одной оси симметрии, проходящей горизонтально.10 Первичная обмотка 3, состоящая из нескольких витков изолированного провода,охватывает магнитопроводы 1 и вторичныеобмотки, 2. Обмотки 2 и 3 вместе с магнитопроводами 1 помещены в металлический15 корпус 4, днище которого имеет форму полуцилиндра и...

Номер патента: 2004022

Опубликовано: 30.11.1993

Авторы: Горобец, Куминов

МПК: H01F 31/06

Метки: сварки, трансформатор

...второго сектора 3, 2, От 5 102025 30 слоев в секторах позволяет повысить надежность трансофрматора, снизить массогабариты, упростить технологию изготовления,Предлагаемый трансформатор для сварки будет эффективным при использовании в условиях, когда основными критериями сварочных аппаратов являются простота, высокая надежность, низкая стоимость, например, при ремонтных работах,в быту, при строительстве, в полевых условиях,На фиг. 1 представлена конструкция сердечника со схематическим расположением на нем первичной обмотки; на фиг. 2 показано схематически размещение вторичной обмотки на магнитопроводе; на фиг.3 - внешние характеристики траксформатора.Сварочный трансформатор содержит кольцевой магнитопровод 1 тороидальной формы, навитый из...

Номер патента: 2004023

Опубликовано: 30.11.1993

Авторы: Генкин, Грязнов, Каковкин, Коган, Солдатов, Талипов

МПК: H01F 31/08

Метки: вторичных, источников, трансформатор, электропитания

...из отдельных секций Щ,Наиболее близким из известных устройств является трансформатор для вторичных источников электропитания,содержащий кольцевой магнитопровод,равномерно намотанную на него первичнуюобмотку и вторичную обмотку, выполненную из отдельных секций 2), 15Недостаток трансформатора - в плохомиспользовании окна при малом числе витков вторичной обмотки,Цель изобретения уменьшение индук-.тивности рассеяния для тоов высокой частоты,Цель достигается тем, что в трансформаторе для вторичных источников электропитания, содержащем кольцевоймагнитопровод, равномерно намотанную 25на него первичную обмотку и вторичную обмотку. выполненную из отдельных секций,первичная обмотка намотана на магнитопровод в один или несколько проводов водин...

Номер патента: 1839648

Опубликовано: 30.12.1993

Автор: Буденный

МПК: B23K 9/00

Метки: сварочный, трансформатор

...создавая положительный фронт 42. Затем рабочая точка проходит через "0", что соответствует выходному напряжению 41 (фиг,7,а)., проходит положительную ветвь 15, что соответствует отрицательному фронту 43,Следующий полупериод устройство работает аналогично описанному,При насыщении магнитопровода 4 (фронт 43) все напряжение приложение к обмотке 5 дросселя и его ток 44 (фиг.7, 8) возрастает. Таким образом, в отличие от прототипа даже на холостом ходу в первичной обмотке 2 силового трансформатора 1 течет значительный ток(влияние этого будет описано далее). При подключении сварочной дуги 12 насыщение магнитопровода 4 силового трансформатора 1 прек ращается.Виртуальное напряжение 40 остается прежним, а форма напряжения.45 на дуге...

Номер патента: 1022568

Опубликовано: 15.06.1994

Авторы: Андреев, Новинский, Ченцов

МПК: H01B 19/00, H01F 19/00

Метки: высоковольтный, импульсный, трансформатор

1. Высоковольтный импульсный трансформатор, содержащий сердечник с многорядной обмоткой, пропитанной эпоксидным компаундом, и размещенный в блоке с жидким диэлектриком, отличающийся тем, что, с целью повышения электрической прочности в условиях эксплуатации при знакопеременных температурах путем исключения термомеханических напряжений в компаунде, между каждым рядом обмотки размещен обладающий низкой адгезией к эпоксидному компаунду слой полимерного материала с зазором, заполненным жидким диэлектриком.2. Способ изготовления высоковольтного импульсного трансформатора, при котором на сердечник наматывают многорядную обмотку с изоляцией, пропитывают эпоксидным компаундом, отверждают, размещают в блоке с последующей заливкой его жидким...

Номер патента: 1292631

Опубликовано: 20.02.1995

Автор: Сапачев

МПК: H01F 19/08

Метки: высоковольтный, импульсный, трансформатор

ВЫСОКОВОЛЬТНЫЙ ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР, содержащий изоляционный каркас, поверх которого расположена первичная обмотка, магнитопровод, состоящий из отдельных кольцевых сердечников, расположенных внутри изоляционного каркаса соосно с ним, вторичную обмотку с высокопотенциальным и низкопотенциальным выводами, расположенную на магнитопроводе, кабельный высоковольтный вывод, отличающийся тем, что, с целью повышения надежности трансформатора путем повышения электрической прочности, изоляционный каркас выполнен в виде стакана с фланцем, внутренний проводник высоковольтного кабельного вывода с изоляцией расположен внутри магнитопровода и подсоединен к высокопотенциальному выводу обмотки в нижней части стакана, а внешний проводник - к...

Номер патента: 1805784

Опубликовано: 10.09.1995

Авторы: Асеева, Зорик, Калаущенко, Крамаренко, Третьяк

МПК: H01F 38/28

Метки: высоковольтный, газовой, изоляцией, трансформатор

...горизонтальных участков 18 проводников 14 соединены междусобой с помощью установленных на торцахизоляционных стаканов 16,Концы стоек 19 проводника 14 заканчи 30 ваются контактными элементами 20.Стойки 19 (кроме одной) подсоединяются через проходные изоляторы 21 к выводам22, на которых установлены контактные лопатки 23 для соединения с линейными вво 35 дами Л 1, Л 2, т,е. стойки 10 соединены сплитой 10 через проходные изоляторы 21,проходящие через плиту 10 и выполненныес торцовыми уплотнениями 24 в плите 10,создающими герметичность корпуса 1 с40 плитой 10.При этом стойки 19 П-образных проводников 14 установлены под углом по отношению к опорной плите 10 и друг к другу дляувеличения жесткости раскрепления, т,е.45 одна из стоек 19...

Номер патента: 1147191

Опубликовано: 20.06.2000

Авторы: Карасев, Строганов

МПК: H01F 19/08

Метки: импульсный, трансформатор

Импульсный трансформатор, содержащий цилиндрические первичную и вторичную обмотки, витки которых выполнены изолированным проводом и размещены на каркасах, и магнитопровод, отличающийся тем, что, с целью снижения искажений формы передаваемых импульсов путем уменьшения индуктивности рассеяния трансформатора и обеспечения возможности передачи импульсов на вращающийся объект, первичная и вторичная обмотки выполнены в виде по крайней мере двух параллельно соединенных секций, в каждой из которых подводящие концы к виткам выполнены тем же проводом, что и витки, и снабжены проводящей оплеткой, коаксиально размещенной поверх изоляции провода, которая электрически соединена на каркасе с другим концом...

Номер патента: 1447181

Опубликовано: 20.06.2000

Авторы: Гуреева, Лисин, Огоньков, Подоскин, Трифонов

МПК: H01F 27/32

Метки: высоковольтный, тороидальный, трансформатор

1. Высоковольтный тороидальный трансформатор, содержащий кольцевой сердечник, изолированный лентой, первичную и вторичную тороидальную многослойную обмотку, изолированные друг от друга пропитанной лентой и высоковольтный вывод, отличающийся тем, что, с целью повышения уровня рабочего напряжения и надежности, изоляция высоковольтного вывода выполнена в виде сектора, состоящего из двух частей, одна из которых выполнена из эластомера, а другая - в виде слоев пропитанной ленты, между которыми уложены ленточные вставки из эластомера, вторичная обмотка расположена на изолированном пропитанной лентой сердечнике, первичная обмотка расположена поверх изолированной пропитанной лентой вторичной...
