Патенты с меткой «трансформатор»

Номер патента: 275791

Опубликовано: 01.01.1970

Авторы: Воскобойников, Ованесь, Попова, Фабрикант, Хрущев

МПК: G01B 7/30, H02K 24/00

Метки: вращающийся, трансформатор

...образом.При подаче напряжения С/, на обмотку С,в магнитной системе ВТ возникает продольный поток Фр, который создает в выходной обмотке Р, э.д.с., пропорциональную углу по ворота ротора. При подключении нагрузки 2;в выходной обмотке возникает ток, создающий поток Ф направленный перпендикулярно плоскости выходной обмотки. Так как обмотка Р, может быть развернута на любой угол а 20 от нуля до ЗбО, то поток Ф, может иметь любое направление. Вектор потока Ф, можно разложить на продольную Ф,р и поперечную Ф, , составляющие, Продольная составляющая Ф, р, ослабляющая основной поток Фр, 25 компенсируется увеличением тока обмоткивозбуждения С,. Поперечная составляющая Фпреобразуется с обмоткой Сг в напряжение Ьг. С этого момента работа...

Номер патента: 276239

Опубликовано: 01.01.1970

Авторы: Леонова, Милюков

МПК: H02M 5/32

Метки: вращающийся, многополюсный, трансформатор

...каждом корпусе б и 7 статора закреплены одинаковые магнитопроводы 8 и 9, на которых расположено по одной обмотке 10 и 11. Магнитопроводы 8 и 9 статора и магнитопооводы 2 и 3 ротора попарно (магнитопроводы 2, 8 и 3, 9) расположены в одинаковых плоскостях и соосно с зазором 12 между пакетами. Числа зубцов на всех магнитопроводах равны между собой ц кратцы двум. Обмотки на всех четырех магннтоцроводах одинаковы по виду и выполнены в виде сосредоточенных равных 5 секций, размещенных каждая ца одном зубцемагнитопровода и включенных последовательно так, что полярность включения катушек ца смежных зубцах встречная.Контуры зубцов магнитопроводов, образую щих воздушный зазор, выполнены ца статорецилиндрическими с осью цилиндра,...

Номер патента: 276242

Опубликовано: 01.01.1970

Авторы: Гордин, Кадомский, Мержеевский

МПК: G01R 15/06, H01F 38/30

Метки: измерительный, трансформатор

...присоединяют к концам 1 вторичной обмотки. 20 дмет изобретен Измерительный трансформатор напряжения, одсржащий одну ступень, выполненную по аскадной схеме, от,гичающайся тем, что, с ПриоритетОпубликовано 14.Ч 11.19 МЕРИТЕЛЬНЬ 1 Й ТРАНС Известны измерительные трансформаторы напряжения, выполненные по каскадной схеме с последовательно соединенными первичными обмотками,Предложенный измерительный трансформатор напряжения отличается от известных тем, что он снабжен второй ступенью, выполненной ио схеме высоковольтного трансформатора тока, причем вторичная обмотка первой ступени соединена с первичной обмоткой второй ступени через согласующий импеданс.Это отличие позволяет измерять переменные напряжения в мостовых высоковольтных...

Номер патента: 278734

Опубликовано: 01.01.1970

Авторы: Баужис, Гоштаутас, Жлабис

МПК: H04N 5/64

Метки: выходной, развертки, строчной, трансформатор

...прилив 4, анодную обмотку 5, высоковольтную обмотку б, изоляционпьш компаунд 7 вокруг ацодной обмотки, изоляционный компаунд 8 вокруг высоковольтной обмотки, где Е- толщина слоя компаун- О да ацодцой катушки, т" -- толщина слоя компаунда высоковольтной катушки, т - расстояние между катушками, Рс - расстоянт 1 е между крайними проводниками катушек.Расстояние й (см. фпг, 2) в трансформато ре определяется электропрочностью воздуха,При сильном электрическом поле появляется ионизация и пробой воздушного пространства, поэтому то выбирается исходя из разности потенциалов анодной и высоковольтной катушек.Если разности потенциалов между наружными слоями обмоток будут Удиэлектрическая проницаемость компаунда и воздуха в и ес, толщина компаунда ",...

Номер патента: 280661

Опубликовано: 01.01.1970

Авторы: Козлов, Пытл, Чуйко

МПК: H01F 38/20

Метки: измерительный, постоянного, трансформатор

...возбуждения измерительного трансформатора.Цель изобретения состоит в упрощении схемы трансформатора,Для этого используемый в нем источник возбуждения выполнен в виде стабилизатора переменного напряжения, в схему сравнения которого последовательно с опорным источником включен частотно-зависимый элемент, выходное напряжение которого, пропорциональное частоте сети, складывается с напряжением опорного источника,На чертеже представлена электрическая схема измерительного трансформатора постоянного тока,Трансформатор содержит исполнительныйорган 1, измерительное устройство среднегозначения напряжения 2, выполненное из выпрямителя 3, фильтра 4 и опорного источника5 напряжения б, усилитель б, чувствительныйэлемент 7 отклонения частоты и...

Номер патента: 283758

Опубликовано: 01.01.1970

Авторы: Леонов, Суетин

МПК: F16H 33/08

Метки: автоматический, инерционный, крутящего, момента, трансформатор

...6, воспринимающий обратный импчльс момента, автолог 7 ведомого маховика 8, жестко соединенный с ведомым валом 9.Устройство для использования обратного импульса момента выполнено в виде обоймы 10 с выступами, закрепленной на нарчжной обойме автолога о ведомого маховика 8 и на подшипнике реактора 5, двух взаимодействующих с выступами ооойм 10 штоков 11, на которых размещены пружинные шайбы 12, двух резиновых амортизаторов И и двух пружин 14 возврата обоймы с выступами в начальное положение,Трансформатор работает следуюом,нТрансформатор работает циклически.Первый период начинается с момента, когда пружинные шайбы 12 отдали энергию, накопленную при действии обратного импульса, и автолог б отключился. Обойма 10 тормозится амортизаторами 1...

Номер патента: 284540

Опубликовано: 01.01.1970

Авторы: Баженов, Балжи

МПК: F16H 33/08

Метки: автоматический, вращающего, инерционный, момента, трансформатор

...механизма до пуля.25 Далее он разгоняется до угловой скоростиведомого маховика. Когда скорости ведомого вала и реактор оказываются равными, включается автолог ведомого маховика и происходит совместное движение реактора с ведо мыми элементами. После измерения знака мо284540 Предмет изобретения Д 7 гЗ Составитель АндреенковаРедактор М. В, Макарова Техред А, А. Камыщникова Корректор Т. А, Джаманкулова Заказ 3739/8 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 45 Типография, пр. Сапунова, 2 мента импульсного механизма реактор отключается от ведомого маховика и начинает тормозиться отрицательным импульсом момента. Ведомые элементы движутся по инерции с...

Номер патента: 286042

Опубликовано: 01.01.1970

Автор: Логинов

МПК: H02P 9/14

Метки: возбуждения, динамический, машин, синхронных, трансформатор

...возоужв.139707, повышенця скцх режцских режцнной машной машины, тм управч нхр и 1 ий и рег ыстро татор оченнсим В основном авт. св,139707 описан динамический трансформатор для возбуждения синхронных машин, выполненный в виде асицхронной машины с фазным ротором, статорная обмотка которой включена на фазы синхронной машины, при этом статор асинхронной машины снабжен дополнительной сериесной обмоткой.Предлагаемый динамический трансформатор отличается более высокой точностью регулирования в статических режимах и повышенным быстродействием в динамических режимах, в ьиду того, что в статорную обмотку асинхроннои машины, включенную на фазы синхронной машины, введены симмисторы с импуль;- ным управлением,На .ертсже представлена схема...

Номер патента: 286747

Опубликовано: 01.01.1970

Авторы: Каретникова, Сенченков, Теснек

МПК: H01F 3/04

Метки: дроссель, низкой, трансформатор, частоты

...образованным из двух О- ных секций, соединенных своими шир сторонами.Цель изобретения - увеличить удельную мощность трансформатора.Достигается это тем, что сердечники секций разрезаны в плоскостях, параллельных оси трансформатора, в середине узких участков магнитопровода, а П-образные наружные боковые участки секций имеют площадь поперечного сечения больше площади поперечного сечения внутренних участков секции.На фиг. 1 изображена конструкция сердечника трансформатора или дросселя; на фиг. 2 - трансформатор с подобным сердечником.Сердечники 1 и 2 секций разрезаны в плоскостях 8 и 4, параллельных оси трансформатора, в середине узких участков магнитопровода. Наружные боковые участки 5 и б секций имеют площадь поперечного сечения больше...

Номер патента: 321857

Опубликовано: 01.01.1971

Авторы: Киевский, Управл

МПК: G11C 11/06

Метки: запоминающий, трансформатор

...с непрямоугольной петлей гистерезиса и обмотку считывания.Недостатки известных запоминающих трансформаторов состоят в большом магнитном сопротивлении и, вследствие этого, в малом выходном сигнале и сложности конструкции. С целью упрощения устроиства и уменьшения магнитного сопротивления в предлагаемом трансформаторе сердечники соединены плоскими поверхностями с помощью изоляционной обоймы, на которой размещена общая для обоих сердечников обмотка считывания.На чертеже дан общий вид предлагаемого запоминатощего трансформатора.Трансформатор содержит два одинаковых кольцевых сердечника 1 и 2 с зазорами 3 и 4, изготовленных из материала с непрямоугольнои петлеи гистерезиса, изолму 5 и обмотку считыванияи 2 соединены плоскими повемощью...

Номер патента: 322795

Опубликовано: 01.01.1971

Авторы: Демичев, Дорофеева, Копейкин

МПК: H01F 27/10, H01F 27/30

Метки: трансформатор

...трансформатора.На фиг, 1 изображен трансформатор без заливки эпоксиднь 1 м компаундом, поперечное сечение; на фиг. 2 - трансформатор без заливки эпоксидным компаундом и без кожуха, закрывающего выводы первичной обмотки, продольное сечение.Первичная обмотка 1 с выводами 2, покрытая жаропрочной изоляцией, размещена в толще литья вторичной обмоткис выводами 4 и полностью охвачена ею. В литье вторичной обмотки также размещены трубки охлажденпя 5, по которым течет вода, Магнптопровод 6, состоящий пз стальных листов, часть которых имеет края, выступающие из набора, соединенные с металлом вторичной обмотки, объединяет литье вторичной обмотки, первичную обмотку и трубки охлаждения в единый блок. Для образогания витка вторичной обмотки...

Номер патента: 289474

Опубликовано: 01.01.1971

Автор: Кискачи

МПК: H02H 7/04, H02H 7/06

Метки: блока, генератор, замыканий, защиты, землю, однофазных, трансформатор

...нулевой последовательности дифференцируют по времени,Поле возбуждения синхронной машины имеет трапецеидальную форму, и, следовательно,содержит наряду с основной составляющей 30 третью гармоническую составляющую ц другие.Вследствие этого в обмотке статора наводится наряду с основной гармоникой третья гармоника э,д.с. Поскольку хдрактсристцка холостого хода синхронных машин нели. то величина э.д.с. третьей гармони и связана с током возбуждения цел цнейноц завцсцмостью. Прц изменении тока нагрузки генератора, а таки;е его фазы, мс 11 яется ток возбуждения генератора, поскольку цдпряже;1 ие нд выводах генератора остается неизменным. Прц изменении тока нагрузки от нуля до номинального значения ц его фазы от нуля до 90 кратность...

Номер патента: 290359

Опубликовано: 01.01.1971

Авторы: Детинко, Левдикова, Сибирский

МПК: H01P 5/04, H01P 7/00

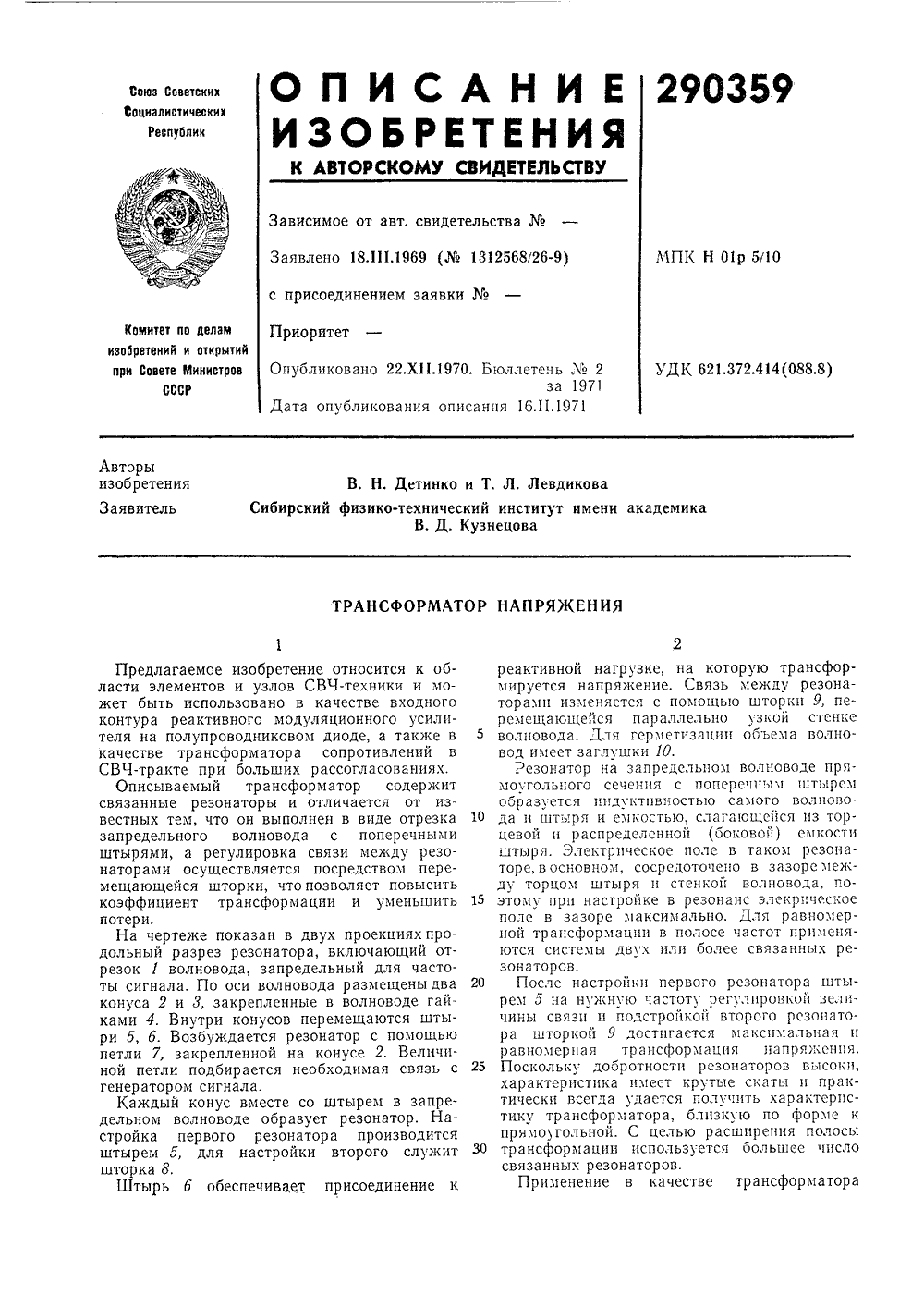

Метки: трансформатор

...2. Величиной петли подбирается необходимая связь сгенератором сигнала.Каждый конус вместе со штырем в запредельном волноводе образует резонатор. Настройка первого резонатора производитсяштырем б, для настройки второго служитшторка 8,Штырь б обе к реактивной нагрузке, на которую трансформируется напряжение. Связь между резонаторами изменяется с помощью шторки 9, перемещающейся параллельно узкой стенке волновода. Для герметизации объема волновод имеет заглушки 10.Резонатор на запредельном воловоде прямоугольного сечения с поперечным штырем ооразуется индуктивностью самого волново.0 да и шть:ря и емкостью, слагающейся пз торцевой и распределенной (боковой) емкости штыря. Электрическое поле в таком резонаторе,восновном, сосредоточено в...

Номер патента: 292238

Опубликовано: 01.01.1971

Авторы: Бродовский, Каржавов

МПК: H01F 38/28

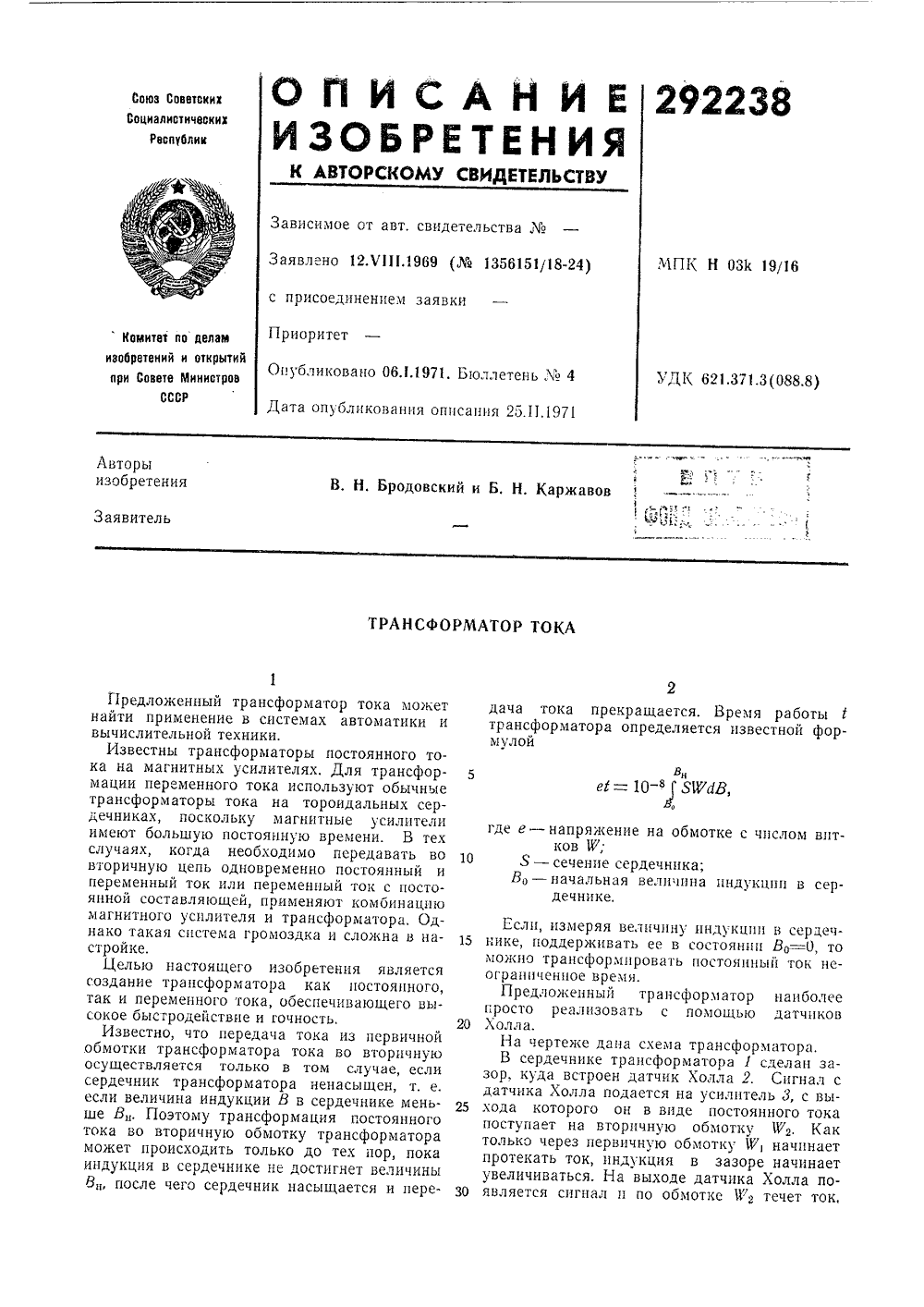

Метки: трансформатор

...происходить только до тех пор, пока индукция в сердечнике не достигнет величины В, после чего сердечник насыщается и пере 2дача тока прекращается. Время работы трансформатора определяется известной фор- мулой е - напряжение на обвков У;5 - сечение сердечника;Во - начальная вели:шна индукциидечнике,Если, измеряя величину индукции в сердечнике, поддерживать ее в состояшш В 0=0, то можно трансформировать постоянный ток неограниченное время.Предложенный трансформатор наиболее с росто реализовать с помощью датчиков Холла.На чертеже дана схема трансформатора, В сердечнике трансформатора 1 сделан зазор, куда встроен датчик Холла 2. Сигнал с датчика Холла подается на усилитель 3, с выхода которого он в виде постоянного тока поступает на...

Номер патента: 300837

Опубликовано: 01.01.1971

Авторы: Силаев, Центральные, Экспериментальные

МПК: G01R 19/00

Метки: измерительный, переменного, трансформатор

...разъемный магнитопровод и вторичную обмотку, составленную из двух идентичных катушек, включенных последовательно в цепь прибора.В таких трансформаторах разъем в матнитопроводе поперек оси вторичной обможи приводит к росту рассеяния магнитного пото ка вторичной обмотки, и, следовательно, к увеличению погрешностей трансформатора.Цель изобретения - повышение точности измерений.Предлагаемый измерительный трансформатор,переменного тока отличается от известных тем, что в,нем магнитэпровод разделен на две одинаковые по форме и размерам части вдоль продольной оси вторичной катушки, а обмотки катушек, намотаны,в,противоположные стороны и включены встречно и последовательно,На чертеже изображен предлатаемый трансформатор...

Номер патента: 303696

Опубликовано: 01.01.1971

Авторы: Асиновский, Колесоз, Степанов

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...ц может т. сведен к Н 11 ю 5 Пр сд в 1 С 1 зоорсте двумя об- оложенныения, Отяиния точно- соединены включешп Вращяющицся тра мотками на первично мц поперечно осц оо иагои 1 иися тем, что, с сти, указаннь;с попер мсгкд собоц через ьстр сч ио. ор с , рас бужд овыш откг чь и нсформа й сторон мотки во целью п ечныс об усилите жомОгОЛэлектения поясняется че(статора) уложена ационная обмотка 211 зооретсццс относится к о электрически машин, Изьестиь трансформаторы, в том числе и речным ц обмотками ца перв зямкцутымц накоротко. Для пов сти вряш 1110 шц;С 51 трацсформат ется исрвичнос симметрировани практике осуществляется с пом швяцця квадратурной обмотки этом квадрятурцая э.д.с. полнос ет, следовательно, остается и грешцость. Таким образом,...

Номер патента: 303711

Опубликовано: 01.01.1971

Автор: Кульцеп

МПК: H03H 7/42

Метки: симметрирующий, трансформатор

...жиле подводящего коаксиального фидера 1, а кабелей 4 ц 5 - к внутренней жиле. Наружные жилы кабелей 2 - 5 соедине ны между собой в точке А, ц к этой же точкеприсоединен вывод компенсирующей катушки б, второй вывод которой подсоединен к внутренней жиле подводящего коаксиального фидера 1. Кабели 2 - 5 свернуты в спираль 7.1 о Катушка б ц спираль 7 намотаны согласно цобразуют делитель, в котором кабели соединены параллельно-последовательно.Кабели 3 ц 1 свернуты в спирали 8 и 9.15 К наружным жилам спиралей 8 и 9 подключецы внутренние жилы кабелей 2 и 5. Внутренние жилы кабелей, образующих спирали 8 и 9, подключаются к выходным зажимам 10 и 11 симметричного выхода устройства.20 Между выходными зажимами 10 и 11 и соответствующими наружными...

Номер патента: 304541

Опубликовано: 01.01.1971

Авторы: Бергер, Милюков, Нокалн

МПК: G08C 19/46, H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...= 8. В пазах ротора расположены две выходные обмотки 6 и 7, причем в смежных пазах находятся проводники разных обмоток, а проводники, расположенные через паз один от другого и принадлежащие 2 б либо обмотке 6, либо обмотке Т, имеют взаимно противоположное направление. Путь магнитного потока, создаваемого обмоткой возбуждения, на чертеже показан пунктиром, направления суммарных магнитных потоков, 30 пересекающих витки обмотки 6, - стрелками304541 Составитель В, РатайкоРедактор А. Ю. Нейсоченко Тек рсд Е. Борисова Корректоры. А, Николаева и Е, ЛасточкинаЗаказ 1830,1 Изд,753 Тираж 473 Подниснос111111 ПИ Когкитетя ио делана изобретений и открытий ири Совете Министров СССРМосква, Ж, Ряушскав набд. 415 Тииос)яфин, ир. Сянуиовя,а, б, в, г....

Номер патента: 305528

Опубликовано: 01.01.1971

Автор: Щербов

МПК: H01P 3/20

Метки: лучеводе, согласующий, трансформатор

...В то же время решетки 3 и 5 могут перемещаться вдоль оси лучевода так, что расстояния каждои из них до решетки 4 остаются одинаковыми, Направле ние проволок решетки 5 перпендикулярно плоскости чертежа, а решетки 3 - параллельно ей. Направление проволок решетки 4 составляет угол 0=45 с направлением вектора напряженности электрического поля на входе 0 трансформатора.Коэффициент отражения системы из трех параллельных решеток, расположенных перпендикулярно к направлению распространения энергии так, как показано на фнг. 2, 25 определяется следующей формулои:2;.1 (1 - стяг Я)2.1- сто (1+ с "- д-)- )ь 2-,. 110 Предмет изобретения Составитель Л, БагянЕ. Роннар Техред А. А. Кагиышникова Корректор Н. Рождественс Редант Ъ 556 Тираж 473...

Номер патента: 307520

Опубликовано: 01.01.1971

Авторы: Бродовский, Каржавов

МПК: H01F 38/32

Метки: трансформатор

...усилителя можно считать, что 11 ю 1 = 1,1 о, т. е 1. = 11 в , дед О 1, - ток, протекающий по первичной обмотке, 1, - ток, протекающш 1 по вторичной обмотке трансформатора тока.Для обеспечения передачи тока в двух направлениях трансформатор тока выполнен на двух сердечниках. На каждом сердечнике, креме измерительной обмотки 4, иместся ОбИзд, 36 928 Тирак 473 Подписное делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушскаи наб., д. 415 каз 29-",2 НИИПИ КомитеСапунова,Гипогр афин,мотка смещения 7. Первичная и вторичная обмотки намотаны на оба сердечника, сложенных вместе, Измерительные обмотки сердечников включены в мост, два других плеча которого образуют две полуобмотки 8 питающего трансформатора 9. Выходной сигнал...

Номер патента: 311300

Опубликовано: 01.01.1971

Автор: Свердловский

МПК: H01F 27/38

Метки: трансформатор

...ока, зываются в зоне оолее нагретого масла, охлаждающей жидкости или газа.На фиг. 1 и 2 изображен предлагаемыйтрансформатор.Наружная обмотка трансформатора состоит 20 из двойных дисковых катушек 1 и 2. Выводывсех катушек 2, кроме первой (крайней) катушки 1, присоединены к сборным шинам 3.Один вывод крайней катушки 1 соединяется последовательно с контуром 4, размещенным над торцом обмоток (см. фиг. 2). Контур состоит из двух криволинейных участков 5 и б, имеющих радиусы наружной и внутренней обмоток, и перемычки 7. Один конец контура 4 присоединяется и выводу крайней катушки 1, а 30 другой - и сборным шинам 3. Наружная об311300 Предмет изобретения Фиг. Е Составитель Л. МельцерТекред Л. В. Куклина Корректор В. И, Жолудева Редактор 3....

Номер патента: 317092

Опубликовано: 01.01.1971

Автор: Юзвинкезич

МПК: H02K 24/00

Метки: вращающийся, линейный, трансформатор

...градусов в нулевом положении ротора, при этом вторичная шестиполюс Н- чертеже;1 редставлена р ая схема Включен 1 я ЛВТ.1 Пей обозначены двухполюсные обмотки ьозоу ждсппя сООтветствепно ста 10 рная и роторпая) С 1, С, и Р 1, Р.; квадратурная статорная дьухпоспосиая обмотка Сз, С 1. двух:1 оспосная выходная роторная обмотка Рз, Р птсс. пполОспая ОбъОтка Возоуждения А Л 2, ш;стшОлюспая выходная обмотка Вь В 2, рез: стор Я.; и конденсатор С.,.в хпо.11 оспыс Оомоткп ЛВТ ВыполнЯ 10 тсЯ с:11 усопдалы 10.распределенными, Шестппог 1 О,пыс обмотки являются обмотками третьих 1 ар мо Нк ПО От 10 шенп 0 1, двухполюсным и ВВН 10 лпяОгся, например, путем укладки в пазы:шсел витков, пропорциональных В 1 П За, где с - радиальный угол по расточке....

Номер патента: 318049

Опубликовано: 01.01.1971

Авторы: Бергер, Милюков, Нокалн

МПК: G08C 19/48

Метки: вращающийся, многополюсный, синусно-косинусный, трансформатор

...числа витков, В середине группы расположена одна секция, охватывающая сразу два зубца, по бокам - секции, охватывающие по одному зубцу. На фиг. 3, 1 изображе.а синусная обмотка, на фиг. 3, П - косицусная обмотка.Все смежные секции вкгцочены между собой встречно, ак видно из приведенного примера, где для простоты взяты малые числа зубцов а=2, и поэтому имеется две группы секций Одна группа состоит из трех секций. обозна ецых па фиг, 3 позициями У, 4 и 5.Для получения сдвига нулей выходных еапряжепий сцпспой и косицусцой оомоток на 90 эл. град оси близлежащих секций синусной и косцпусной обмоток, охватывающих1 ЯО по два зубца, сдвинуты между собой паи В данном случае па 90. При других сочеганнях зубцов вид выходных обмоток будет...

Номер патента: 318103

Опубликовано: 01.01.1971

Авторы: Греве, Гутовский, Ранкис, Рижский, Страутс, Юршевич

МПК: H01P 5/02

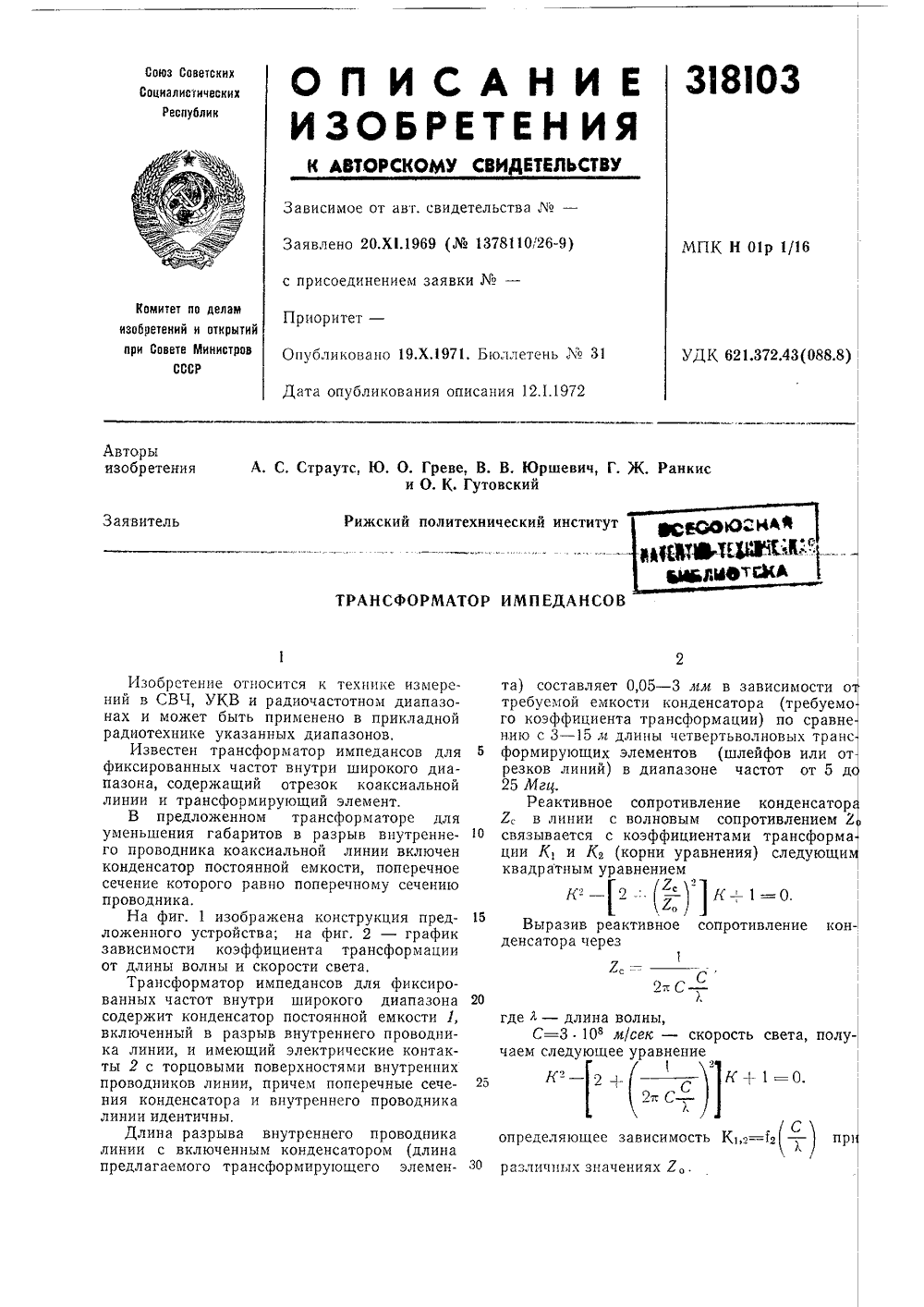

Метки: импедансов, трансформатор

...предложенном трансформаторе дляуменьшения габаритов в разрыв внутреннего проводника коаксиальной линии включенконденсатор постоянной емкости, поперечноесечение которого равно поперечному сечениюпроводника,На фиг. 1 изображена конструкция предложенного устройства; на фиг. 2 - графикзависимости коэффициента трансформацииот длины волны и скорости света.Трансформатор импедансов для фиксированных частот внутри широкого диапазона 20содержит конденсатор постоянной емкости 1,включенный в разрыв внутреннего проводника линии, и имеющий электрические контакты 2 с торцовыми поверхностями внутреннихпроводников линии, причем поперечные сече бния конденсатора и внутреннего проводникалинии идентичны.Длина разрыва внутреннего проводника та) составляет...

Номер патента: 324691

Опубликовано: 01.01.1972

Авторы: Бергер, Нокалн, Павлов, Хрущев

МПК: G08C 19/46, H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...равномерно, а крайние пазы соседнихгрупп сдвинуты относительно друг друга наугол а (т+0,5), где а - полюсное делениемашины, т=О; 1; 2; 3, причем одна выход 20 ная обмотка размещена в пазах четных групп,а другая - в пазах нечетных групп.Такая конструкция позволяет создать вращающшься трансформатор с большим числомполюсов при тех же габаритах, что повышает25 точность передачи углов,На чертеже изображена принципиальнаясхема предлагаемого вращающегося трансфо р м а тор а.Вращающийся транс30 ротор 1 с равномерно рми 2, сдвинутымн один относительно другого на угол а. В пазах расположена обмотка возбуждения 8 с числом полюсов 2 р, равным числу зубцов ротора,Статор 4 имеет несколько групп 5, 6, 7, 8 пазов. В паза:с гру 11 п 5 и 7...

Номер патента: 325655

Опубликовано: 01.01.1972

Автор: Щербов

МПК: H01P 3/20

Метки: квазиоптическоготракта, согласующий, трансформатор

...может поворачиваться и еремец;тья вдоль оси лучевода, перпендикулярной к ее плоскости.1111 Ортеке п 1)и 15 еденя КОнструкцця предля гясмого трансформатора в сечении.СВь 1-цгиа; поступает ца три одноме 1 Иые проноло нье рсцстки 1, 2 и Л, няход 51 щпсся ВнУ 1); 01 Рсзк 1 лУсВОДЯ 4. НеодвиКные Решетки 1 и ), направление проводов которы.; перпендикулярно к вектору электрического поля Е, служат для сохранения направления поляризации вектора электрического поля Е СВЧ-сигнала, отраженно о в направлении входа трансформатора и от согласующей нагрузки. Плоскости решеток 1 и д установлены под углом 60 к оси лучевода для того, что бы электрическое поле с направлением поляризации, параллельным проводам решеток, отражалось от цих и поглощалось...

Номер патента: 337865

Опубликовано: 01.01.1972

Автор: Шаров

МПК: H01P 5/04

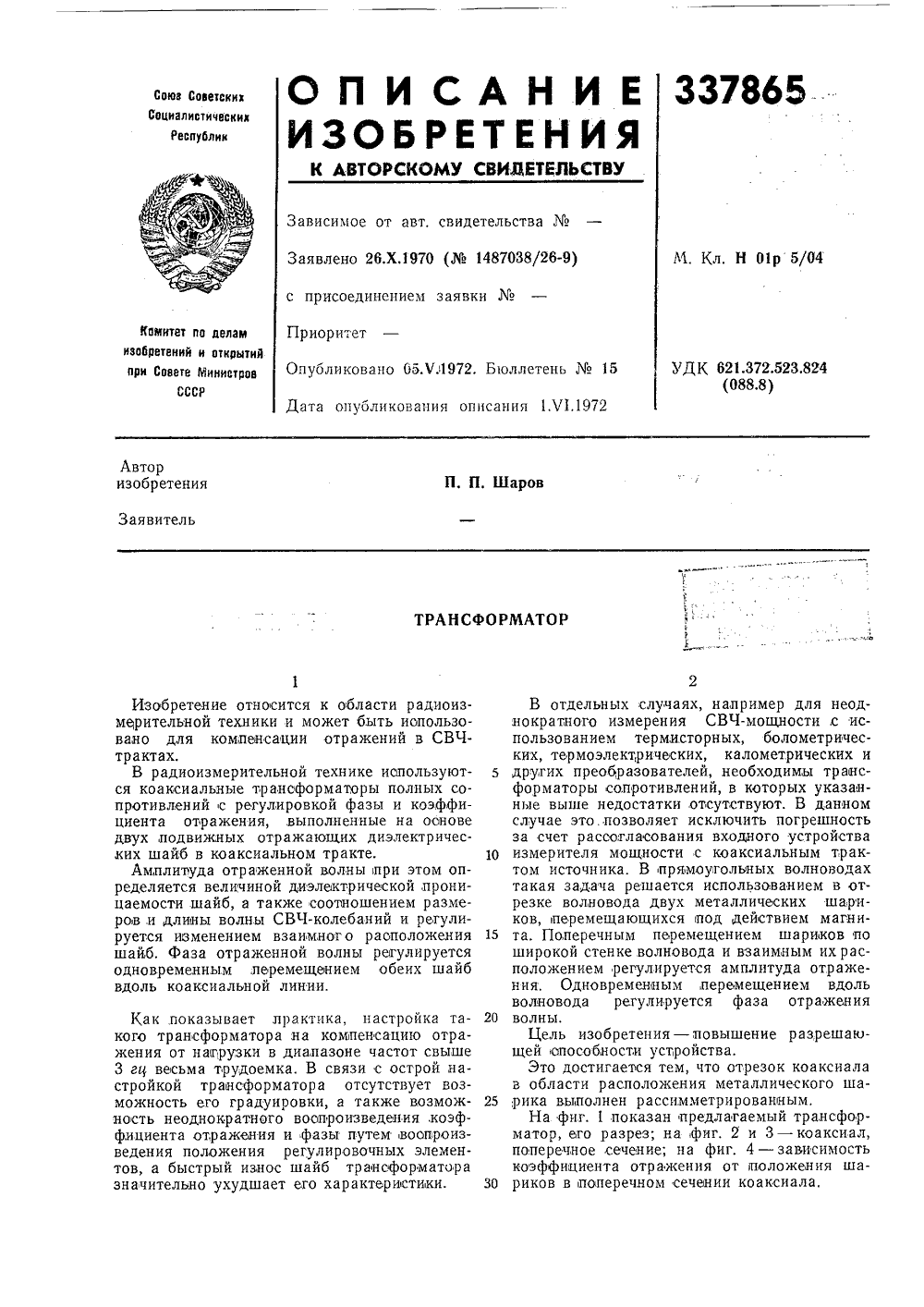

Метки: трансформатор

...за счет рассогласования входного устройства 10 измерителя мощности с коаксиальным трактом источника. В примозольных волноводах такая задача решается использованием в отрезке волновода двух металлических шариков, перемещающихся под действием магни та. Поперечным перемещением шариков поширокой стенке волновода и взаимным их расположением регулируется амплитуда отражения, Одновременным,перемещением вдоль волновода регулируется фаза отражения 20 волны.Цель изобретения - повышение разрешающей способности устройства.Это достигается тем, что отрезок коаксиалав области расположения металлического ша,рика выполнен рассимметрированным.На фиг. 1 показан предлагаемый трансформатор, его разрез; на фиг. 2 и 3 - коаксиал, поперечное сечение; на фиг....

Номер патента: 342229

Опубликовано: 01.01.1972

Авторы: Агрегатных, Московское, Шитов

МПК: H01F 31/00, H01R 39/00

Метки: вращающийся, токосъемный, трансформатор

...сиг.нала с вращающегося объекта, каркас 4 подвижной обмотки, магиитнын экранов 5 для защиты трансформатора от внешних помех иферромагнитные пластины 6 для уменьшениямапнитнопо сопротивления цепи мапнитопровода, Токосъемный трансформатор может5 использовагься для съема электрическогосигнала с,вращающегося объекта или дляпередачи электрического сипнала на вращающийся объект.Съем сипиала производится следующим10 образом, Электрический сигнал перемненноготока от источника,сиинала (дагчика), уста,новленного на вращающемся .объекте (вал,шпиндель и т. д,) поступает на подвижнуюобмотку 3, которая механически связана с15 последиим. В сийу иидуктиьчной связи сигналпередается на неподвижную обмотку 2, приэтом передача сигнала осутцествляется...

Номер патента: 344900

Опубликовано: 01.01.1972

Авторы: Северденко, Степаненко

МПК: B06B 3/02

Метки: колебаний, трансформатор

...является изменение направления продольных колебаний на 90 с сохранением первоначальной амплитуды смещения.Цель достигается тем, что трансформатор выполнен в виде диска диаметром 0,58 и толщиной не более 0,3 длины волны с четырьмя плоскими срезами, каждый длиной, близкой половине диаметра диска, равномерно расположенными по боковой поверхности, причем расстояние между противолежащими гранями близко к половине длины волны.На фиг. 1 изображен предлагаемый транс. форматор колебаний, вид в плане; на фиг, 2 -5 Трансформатор представляет собой дискдиаметром 0,58 и толщиной не более 0,3 длины волны ультразвука с четырьмя плоскими срезами, равномерно расположенными по окружности, причем расстояние между противоле жащими гранями равно...

Номер патента: 345523

Опубликовано: 01.01.1972

Автор: Попов

МПК: H01F 21/10

Метки: броневых, дифференциальный, трансформатор

...дифференциальцый трансформатор на броневых сердечниках.Предлагаемый дифференциальный трансформатор состоит из двух соединенных торцами чашек броневого типа 1, во внутренние полости которых помещен каркас 2 с размещенными на нем вторичными полуобмоткамии первичной обмоткой 4. Средняя часть магнитопровода - керн 5 в выполнена с воздушным зазором, который разделен на две части помещенным в него подстроечником б, выполненным в виде кольца и механически соединенным со шпилькой 7 из диэлектрического материала. та шпилька может перемещаться вдоль осц в отверстии керна одной цз чашек сердечника, например по резьбе диэлектрической втулки 8, механически соединенной с этой чашкой.Перемещением подстроечника плавно изменяется соотношение между...
