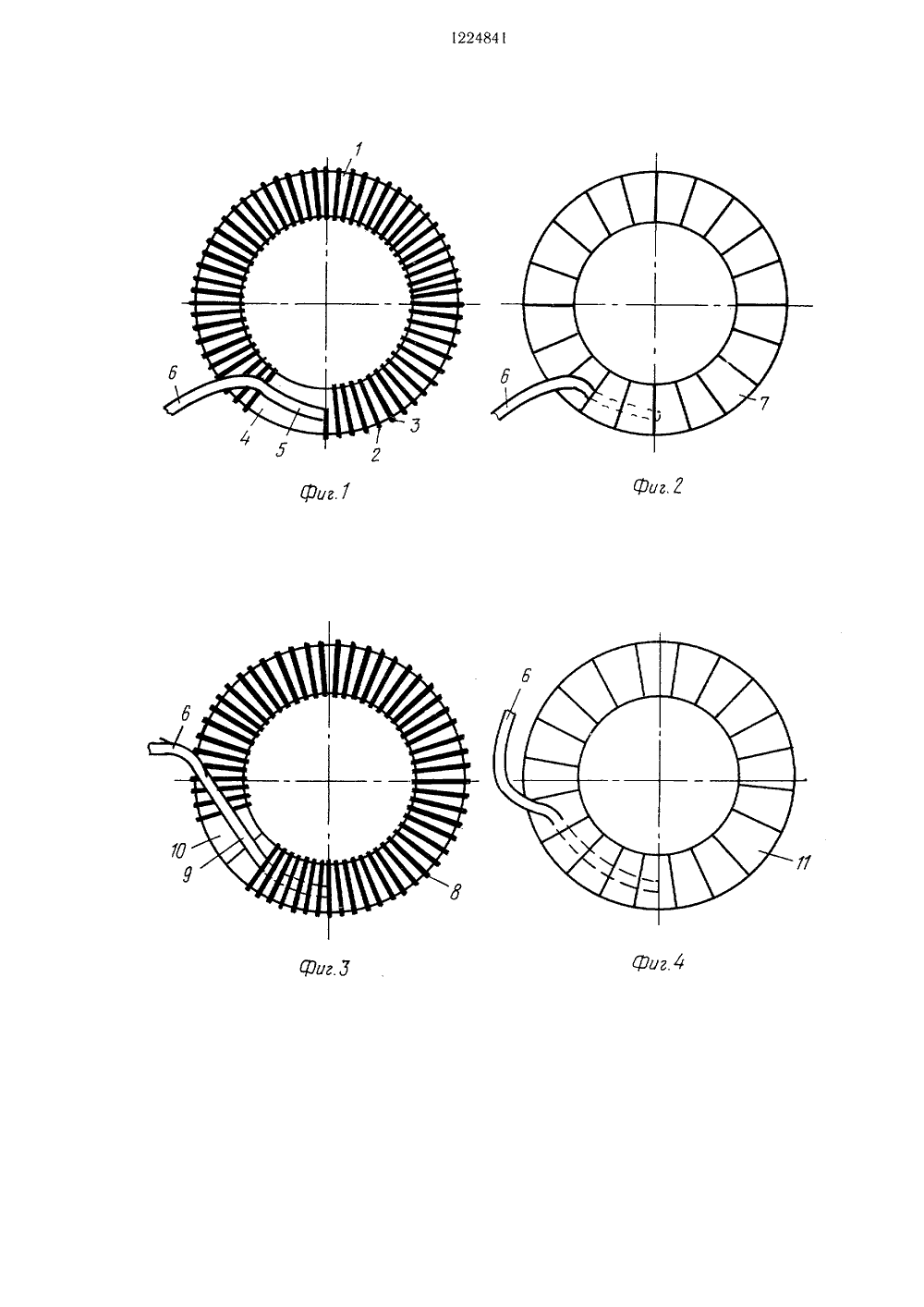

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) 111 11 4 Н О Г 27/28 ПИСАНИЕ ИЗОБРЕТЕНИА ВТОРСКОМУ СВИДЕТЕЛЬСТВУ фЬАи. ценис трзнс- изоля 1. Г. Расалой мош ол ьт- орма 00 ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Научно-производственное объедпо рудной геофизике Рудгеофизикз(57) Изобретение относится к высоконым трансформаторам питания. Транс тОр представляет собой тор и состоит из магнитопровода 1, низковольтной обмотки 2, высоковольтной обмотки 3, к началу которой присоединен вывод 6, последовательные участки которого рззмсц)сь в промежутках слоев высоковольтной обмотки 3, вывод 6 проходит ио мзгнитопроводурасстояние, равное су ммс всех промежутков. Предложенная конструкция трансформатора позволит исклкгчить короцировзние и ионизацию как внутри трансформатора, так и снаружи его зз счет расположения высоковольтного вывода 6 высоковольтной обмотки 3 на магнцтонроводеи экрзнировання его слоями ),ысоковольтцой обмотки 3 от низковольтной, гз с )с с)о ноысцтся цзлежцость рзсн)г) Г ) ) ) с ) о и) ) цИзобретение относится к электротехнике, к высоковольтным трансформаторам питания, и может быть использовано, например, для питания малогабаритного скважинного генератора нейтронов.Цель изобретения - повышение надежности.На фиг. 1 - 4 приведено послойное изображение высоковольтного трансформатора, поясняющее его конструкцию; на фиг. 5 - трансформатор в собранном виде; на фиг. 6 - сечение А - А на фиг. 5.На кольцевой магнитопровод 1 уложен первый слой 2 высоковольтной обмотки 3 (фиг, 1). Между началом и концом слоя оставлен промежуток 4 без обмотки, куда уложен уча:ток 5 высоковольтного вывода 6. Поверх первого слоя 2 обмотки 3 уложена изоляция 7 по всей длине сердечника, включая промежуток 4 с участком 5 высоковольтного вывода 6 (фиг. 2). Изоляция - ленточная, уложена внахлест. На фиг. 3 показан трансформатор с уложенным вторым слоем 8 обмотки 3. Как видно, промежуток 4 первого слоя 2 перекрыт витками второго слоя 8. Участок 9 высоковольтного вывода 6 уложен в промежуток 10 второго слоя 8. На фиг. 4 уложена изоляция 11 поверх второго слоя 8. Полностью собранный трансформатор представляет собой тор и сосоит из магнитопровода 1, высоковольтной обмотки 3. Низковольтной обмотки 12, К началу высоковольтной обмотки 3 присоедин н высоковольтный вывод 6, последовательные участки которого 5 и 9 размещены в промежутках 4 и 10 слоев 2 и 8. Таким образом вывод 6 проходит по магнитопроводурасстояние, равное сумме всех промежутков, Высоковольтный вывод 6 выходит наружу далеко от того места, где он соединен с началом обмотки 3, находящимся под высоким потенциалом, а последующие слои обмотки 3 экранируют этот высокий потенциал от низковольтной обмотки 12 с выводами 13. Низковольтный вывод 14 высоковольтной обмотки 3 присоединен к ее концу,Данная конструкция высоковольтноготрансформатора позволит исключить коронирование и ионизацию как внутри трансформатора, так и снаружи его за счет расположения высоковольтного вывода 6 высоковольтной обмотки 3 на магнитопроводе 1 и экранирования его слоями высоковольтной обмотки 3 от низковольтной 12 и от окружающих трансформаторов конструкций, находящихся под низким потенциалом. За счет о этого повысится надежность работы трансформатора, т.е. уменьшится вероятность пробоев и короткого замыкания в его обмотках. Надежная изоляция высоковольтного вывода не представляет собой сложности, а также позволит отказаться от сложной 15 технологии заливки. В результате упрощается конструкция трансформатора, уменьшается трудоемкость его изготовления и стоимость.20Формула изобретекияТрансформатор, содержащий кольцевоймагнитопровод, на котором размещена высоковольтная обмотка с высоковольтным выводом, выполненная в виде слоев по длине магнитопровода, разделенных межслоевой изоляцией, и низковольтная обмотка, отличаюиийся тем, что, с целью повышения надежности, высоковольтный вывод разбит на последовательные участки, между началом и концом каждого слоя выполнен промежуток, в котором размещен участок высоковольтного вывода высоковольтной обмотки, а межслоевая изоляция покрывает участок высоковольтного вывода в промежутке, причем каждый последующий слой сдвинут относительно предыдущего на величину указанного промежутка так, что каждый последующий слой перекрывает промежуток между началом и концом предыдущего слоя, а последовательные участки высоковольтного вывода размещены в промежутках каждого 4 п слоя, при этом участок, прилегающий к началу обмотки, размещен во внутреннем слое, а участок, наиболее удаленный от начала обмотки, размещен во внешнем слое.икон; косов 113 Филиа, Рг лак гор О. Ь,ил се Заказ 1916150 Сн:;.ни:сан,Ткрсн И Всрсс 1 ираж 643 НИИПИ Государственного по аслам изобретений 35, Москва, Ж -35, Раун ППП Патент. г Ужгор11 дкннлКоррскор.1. ЗгП одис гикомитета СССРоткрытийкая наб., л. 45л, ул Проектная, 4
