Патенты с меткой «трансформатор»

Номер патента: 1108516

Опубликовано: 15.08.1984

Автор: Кубрак

МПК: H01F 29/14

Метки: подмагничиваемый, силовой, трансформатор, трехфазный

...магнитопровод, включающий сердечники с катушками обмотки управления, соединенные с подмагничиваемыми участками ярма,каждый из которых установлен междудвумя из трех стержней магнитопровода, на которых катушки первичной ивторичной обмотки установлены вдольоси стержня 21.Недостатками известного трансформатора являются пониженное качестворегулирования, повьппенная металлоемкость и габариты вследствие повышенных потерь на регулирование из-заналичия повышенных воздушных зазоров между стержнями магнитопроводаи подмагничиваемыми участками ярма,соединенными с сердечниками катушекобмотки управлений,50 жащего силовые катушки первичной ивторичной обмоток, трехстержневоймагнитопровод, включающий сердечникЪ с катушками обмоток...

Номер патента: 1110970

Опубликовано: 30.08.1984

Авторы: Павлов, Сафонов

МПК: F16H 25/00

Метки: автоматический, крутящего, момента, трансформатор

...обоймы 2,Недостатком данного трансформатора является низкая надежность вследствие ударного взаимодействия при вращении инерционных масс с криволинейными поверхностями.Цель изобретения, - повышение надежности работы автоматического трансформатора крутящего момента.Указанная цель достигается тем, что автоматический трансформатор крутящего момента, содержаший корпус, обойму, ведугций вал с установленными на нем с зозможностью вращения неуравновешенными инерционными массами, взаимодействукшими с криволинейной поверхностью, выполненной, по крайней мере, на одном элементе трансформатора, и ведомый вал, жестко связанный с обоймой, снабжен размешенными на обойме и подпружиненнымик ней рычагами, у которых обращенные кинерционным массам...

Номер патента: 1111208

Опубликовано: 30.08.1984

Авторы: Кисиль, Ладошин, Смагин

МПК: H01F 27/04

Метки: трансформатор

...содержащий бак, активную часть с консольным выступом наверхних ярмовых балках под установкуустройства регулирования напряжения,которое с помощью переходного Фланцакрепится к активной части ка времяее сборки или проведения ревизии.Кроме того нижние ярмовые балкитакже имеют консольные выступы, накоторые устанавливаются опорные цилиндры, служащие для раскреплениянижней части устройства РПН 21 .Недостатком известного усройстваявляется наличие переходного фланцаи опорных цилиндров, обладающих значительной материалоеиос ью и трудо 35емкостью изготовления.Целью изобретения является снижение материалоемкости и трудоемкостиизготовления трансформатора.40Указанная цель достигается тем,что в трансформаторе, содержащем бак,активкую...

Номер патента: 1115117

Опубликовано: 23.09.1984

Авторы: Виноградов, Пестряева, Фишлер

МПК: H01F 27/28

Метки: агрегатов, импульсных, питания, преобразовательных, трансформатор, трехфазный

...в аварийных режимах к.з. од" ной из частей вентильной обмотки.Укаэанная цель достигается тем, что в трехфаэном трансформаторе для питания импульсных преобразовательных агрегатов, содержащем стержневую магнитную систему, сетевую и вентильную обмотки, расположенные на четырех3 . 1115 концентрах на стержнях магнитной системы, при этом сетевая обмотка состоит иэ двух соединенных последовательно секций и каждая из секций се" тевой обмотки расположена на. отдель 5 ном концентре, а вентильная обмотка разделена на четное число электрически не связанных частей, каждая из которых выполнена из секций, причем каждая часть вентильной обмотки рас" положена на двух концентрах и их секции, расположенные на одном концентре, соединены последовательно с...

Номер патента: 1116465

Опубликовано: 30.09.1984

Автор: Бабченко

МПК: H01F 27/14

Метки: масляным, охлаждением, трансформатор

...с азотом постоянно понижаетсяи может стать отрицательным или близким к нему. Таким образом, работоспособность такого трансформатора ограничивается узким диапазоном температуры.Цель изобретения - снижение материалоемкости, упрощение конструкции и улучшение охлаждения,Поставленная цель достигается тем, что трансформатор с масляным охлаждением, содержащий герметичный бак с активной частью и бак-расширитель, расположенные на одном уровне, разделенные между собой перегородкой и заполненные маслом, причем масла уровень в баке-расширителе ниже уровня масла в баке активной части, а в перегородке выполнено отверстие, снабжен Г-образной трубкой, размещенной в баке- расширителе, один конец которой герметично закреплен в отверстии перегородки, а...

Номер патента: 1116467

Опубликовано: 30.09.1984

Авторы: Волошин, Френкель

МПК: H01F 27/32

Метки: трансформатор

...высшего напряжения, в которых установлен дополнительный изоляционный цилиндр, в прилегающем к обмотке высшего напряжения м асл яном канале установлен еще оди н дополнительный цилиндр, причем вырез в рейках обращен к прилегающей к ним обмотке, а между обмоткой и дополнительным цилиндром в вырезы реек установлены дополнительные дистанцирующие рейки заподлицо с остальной частью основных реек. 5 10 15 20 25 30 35 40 45 50 55 На фиг. 1 и 2 схематически изображен предлагаемый трансформатор, разрез; на фиг. 3 и фиг, 4 - сечения А - А и Б - Б на фиг. 2 соответственно.Трансформатор содержит бак (не показан), магнитопровод 1, обмотку 2 низшего напряжения, обмотку 3 высшего напряжения с выводами 4 в середине и маслобарьерную главную изоляцию...

Номер патента: 1117740

Опубликовано: 07.10.1984

Авторы: Данников, Дымшиц, Писаревский, Пчельников

МПК: H01P 5/02

Метки: согласующий, трансформатор

...систему. Глубина кольцевых канавок 5 равна разности диаметров участков 2 и 3 внутреннего проводника (Ю) .Согласующий трансформатор работает следующим образом.Замедление волны в четвертьволновой трансформирующей секции 4 с коль. цевыми канавками 5 может быть найдено нэ формулы1 ОС ои=ЕрЦель достигается тем, что в согласующем трансформаторе, содержащем40 жесткую коаксиальную линию, внешний проводник которой имеет постоянный диаметр, а внутренний проводник состоит иэ двух участков разного диаметра, между которыми расположена чет 45 вертьволновая трансформирующая секция, имеющая цилиндрическую форму, четвертьволновая трансформирующая секция имеет диаметр, равный большему диаметру иэ участков внутреннего 50 проводника, и в ней...

Номер патента: 1119087

Опубликовано: 15.10.1984

Авторы: Бревда, Винник, Павлов

МПК: H01F 27/28

Метки: преобразовательный, трансформатор, трехфазный

...умень-шение потерь мощности и повышение надежности трансформатора путем выравнивания распределения тока междучастями вентильной обмотки.Поставленная цель достигается тем, что в трехфазном преобразовательном трансформаторе часть вентнльной обмотки, соединенная в треугольник, расположена у одного торца, часть,соединенная в звезду - у другого тор 1 ца обмотки, а секции оставшихся двух частей размещены между ними, 55На чертеже схематично показан предлагаемый трехфазный преобразовательный трансформатор. 2В общем случае трансформатор име"ет трехстержневой магнитопровод,на каждом из стержней 1 которогоконцентрически расположены сетевая2 и вентильная обмотки.Вентильная обмотка разделена начетыре электрически не, связанныечасти: часть 3, секции...

Номер патента: 1119089

Опубликовано: 15.10.1984

Авторы: Босамыкин, Грицына, Савченко, Селемир

МПК: H01F 38/30

Метки: измерительный, трансформатор

...симметрии устройства, так как время прохожденияэлектромагнитной волны вдоль обмоткисоизмеримо с длительностью импульса,что и вызывает искажения,Наиболее близким к изобретениюпо техническоч сущности являетсяизмерительный трансформатор тока 23содержащий секции обмотки, расположенные внутри тороидального электростатического. экрана с азимутальной, щелью, каждая из секций выполнена ввиде двух соединенных встречно спиральных обмоток, точка соединениякоторых подключена к выводу резистора и входу суммирующего узла, свободные выводы обмоток и резистораподключены к электростатическому эк-:рану, каждая спиральная обмотка выполнена из провода, длина обмоткисекции определена соотношением тока, содержащем секции, расположенные внутри тороидального...

Номер патента: 1121708

Опубликовано: 30.10.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный, Сердюк

МПК: H01F 27/22

Метки: дисковыми, обмотками, трансформатор, чередующимися

...содержит 25 активную часть, представляющую собой магнитопровод 1 с насаженными на его стержни 2 дисковыми чередующими обмотками, состоящими из отдельных катушек 3. Между катушками 3 раз-З 0 мещены внутренние плоские теплоотводящие элементы 4. Активная часть размещена в кожухе 5 трансформатора,содержащем крышку 6 с прикрепленными на ней внешними охлаждающими элементами 7 (ребрами). Свободные концы 8 внутренних теплоотводящих элементов 4 прикреплены к внутренней стороне крышки 6 кожуха 5. Ярма 9 магнитопровода 1 трансформатора стянуты при помощи ярмовых балок 10 и 11. Верхние ярмовые балки 10 своими полками прижаты к внутренней стороне крышки 6, На крышке 6 смонтированы кабельные коробки 12, содержащие ка бельные вводы 13, служащие...

Номер патента: 1125664

Опубликовано: 23.11.1984

Авторы: Васин, Калиниченко, Шеховцев

МПК: H01F 19/08

Метки: импульсный, наносекундный, трансформатор

...импульса.Цель изобретения - упрощениеустройства и повышение. КПД.Поставлечная цель достигаетсятем, что в трансформаторе, имеющем 45магнитопровод с намотанными первичной и вторичной обмотками, каждая из обмоток выполнена в видедвух секций, намотанных вместедвойным проводом, обмотки имеют 50одинаковое число витков, при этомвходом трансформатора является начало первой секции, конец первой иначало второй секции первичной обмотки подсоединены к общей шине,конец второй секции первой обмотки,конец первой и начало второй секций вторичной обмотки соединеныэлектрически, выходом трансформатора является конец второй секциивторичной обмотки, начало первой 60секции вторичной обмотки подсоединено к общей шине.На чертеже представлена электрическая схема...

Номер патента: 1125665

Опубликовано: 23.11.1984

Авторы: Левин, Сингаевский, Янюк

МПК: H01F 30/14, H02M 9/02

Метки: многофазный, трансформатор

...( фиг.1) содержит шихтован. ные листами электротехнической стали внешний 1 и внутренний 2 магнитопроводы. Листы стали внутреннего магни топровода выполнены прямоугольными с прямоугольными пазами 3 по периферии. В пазы внутреннего магнитопровода одной стороной уложены катушки 4 трехфаэной первичной 5 и многофазной вторичной б обмоток с охнатом проходящих внутри катушек пакетов внешнего магнитопровода 1.На фиг.2 н качестве примера показаны схемы соединения катушек, но лишь для одной фазы первичной обмотки 5, занимающей одну треть всех пазов, и одной фазы вторичной обмотки б,. например, девятифазной, занимающей одну девятую часть всех пазов, Активные стороны катушек первичной и вторичной оботок (фиг,2) располагаются н одних и тех...

Номер патента: 1128297

Опубликовано: 07.12.1984

Авторы: Адоньев, Егоров, Ионов, Лимонова, Моргулис, Сушков, Терещенко, Чакст

МПК: H01F 38/30

Метки: большие, номинальные, токи, трансформатор

...а другой - на натяжном устройстщищающим магнитопровод от влияиия , ве, преимущественно винтовых парах, соседних магнитных полей Я, закрепленных,иа фнанце со стороныОднако для указанной констРУкции. его наружного. диаметра, элементы характерна недостаточнаяустой- устройства крепления магнитопровочивость к воздействию вибрацион да к Фланцу равномерно распределены ных нагрузок, возникающих нри.по окружности магнитопровода. работе генератора, из-за от- НА фиг. 1 изображен предлагаемый сутствия жесткого крепления обмоток: трансформатор тока на фиг, 2узел трансформаторов к 4 канцам. Значи- крепления магнитопровода. с вторичтельные различия по размерам,и Фор ной обмоткой к Фланцу. ме сечения магнитопроводов с обмот- , Трансформатор тока...

Номер патента: 1130906

Опубликовано: 23.12.1984

Авторы: Керцман, Клименко, Лобанова, Пакидов, Широков

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...торцовой поверхности траисф матора.Повышение псмехозащищенности дос гается включением в цепь с одной и основных обмоток трансформатора дополнительных помехоподавляющих о моток, соединенных встречно и не оказывающих влияния на основные пр цессы в трансформаторе, Магнитный поток помехопсдавляющих обмоток ор тогонален магнитному потоку основн обмоток и замыкается через два маг нитных ярма, установленных на торцовых поверхностях магнитопровода трансформатора. При этом,собственная индуктивность каждой из помехо подавляющих обмоток препятствует проникновению сигнала помехи в импеданс нагрузки через паразитные емкости основных обмоток. Расположение и конструкция помехоподавляю щих обмоток в виде последовательно соединенных и согласно...

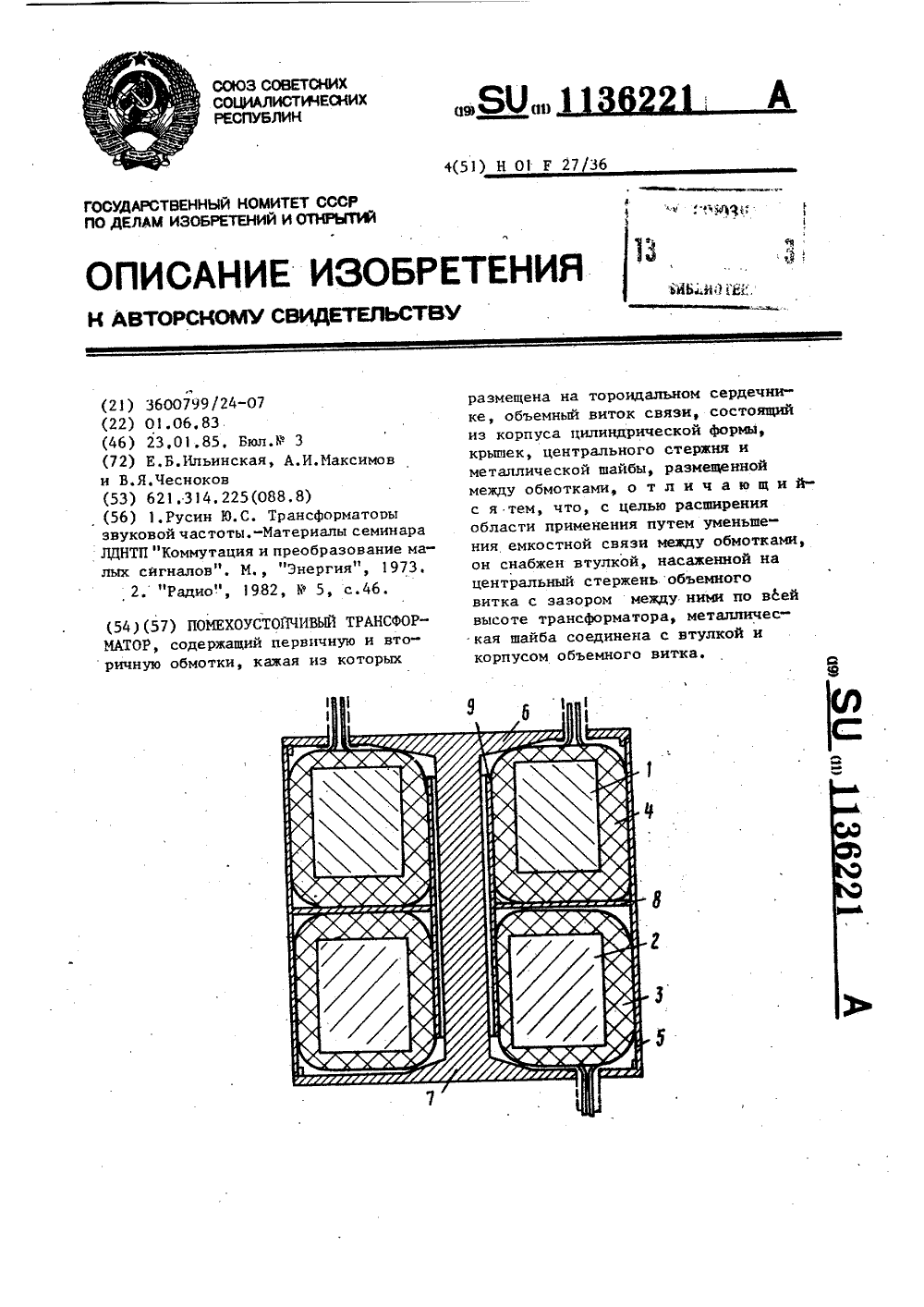

Номер патента: 1136221

Опубликовано: 23.01.1985

Авторы: Ильинская, Максимов, Чесноков

МПК: H01F 27/36

Метки: помехоустойчивый, трансформатор

...связь между первичной и вторичными обмотками и являющегося защитным и разделительным экраном. Величина емкостной связи между обмотками в З 0 трансформаторе определяется в основном величиной зазора между шайбой и наружным цилиндром и толщиной шайбы между сердечниками 1 2 1.Однако, несмотря на снижение35 емкостной связи, величина этой связи оказывает влияние на работу современных устройств коммутации и преобразования малых сигналов. В некоторых случаях необходимо практи чески полное отсутствие емкостной связи между обмотками.Цель изобретения - расширение области применения путем уменьшения емкостной связи между обмотками трансформатора.Поставленная цель достигается тем, что помехоустойчивый .трансформатор, содержащий первичную и...

Номер патента: 1138841

Опубликовано: 07.02.1985

Авторы: Лондон, Раутиан, Томашевич

МПК: H01F 19/06

Метки: трансформатор, широкополосный

...при этом конецпервого проводника первой многопроводной линии соединен с началомпервого проводника двухпроводной ли.нии, начало первого проводника второй многопроводной линии соединенос началом второго проводника двухпроводной линии, начало второгопроводника первой многопроводнойлинии и конец второго проводникавторой многопроводной линии соединены с общей шиной, конец первогопроводника двухпроводной линии соединен с началом второго проводникавторой многопроводной линии, конецвторого проводника двухпроводнойлинии соединен с концом второгопроводника первой многопроводной линии, начало первого проводника двухпроводной линии соединено с началомтретьего проводника второй многопроводной линии, конец которого соеди.нен с началом третьего...

Номер патента: 1141459

Опубликовано: 23.02.1985

Авторы: Зайцев, Скрипник, Стельмах

МПК: H01F 27/08

Метки: сухой, трансформатор, трехфазный

...и болеенапряженный тепловой режим, что вызывает необходимость применениядефицитных электроизоляционных ма,териалов повышенной нагревостойкости - класса Н (кремнийорганическая изоляция). Дальнейшее увеличениеединичной мощности известных трансформаторов, как того требуют современные высокопроизводительные механизмы и машины с электроприводом,не может быть осуществлено без увеличения эффективности охлаждения.Цель изобретения - увеличениеэффективности охлаждения, уменьшение массы и габаритов трансформатора.Поставленная цель достигается тем,что в трехфазном сухом трансформаторе, содержащем цилиндрическуюоболочку с охлаждающими ребрами икрышками, одна иэ которых сьемная,и размещенную внутри цилиндрическойоболочки активную часть, цилиндрическая...

Номер патента: 1141524

Опубликовано: 23.02.1985

Авторы: Горбачевский, Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, синусно-косинусный, трансформатор

...направления), Заданные направления дляквадратурных обмоток смещены междусобой на ЭО/р градусов.Распределение чисел проводников впазах статора со стороны рабочегозазора должно быть для пары обмотокточного отсчета пропорциональноз 1 п рс, для грубого отсчета - пропорционально эпо(. Заданные начала отсчетов угла для обмоток грубого иточного отсчета могут быть произвольными, но для квадратурных обмотокгрубого и точного отсчетов смещаются90со ответственно на углы 90 играРдусов.Для обеспечения одинаковых параметров любых пар квадратурных обмоток начало отсчета углов целесообразно принимать так, чтобы один из пазов магнитопровода, нумеруемый первым пазом, находился от принятогоначала отсчета углов под углом45 эл.град. (т,е. для грубого...

Номер патента: 1145377

Опубликовано: 15.03.1985

Автор: Щербаков

МПК: H01F 19/06

Метки: трансформатор, широкополосный

...содержит линии передачи 1 и 2, на чала которых соединены между собой параллельно, а концы - последовательно. Для повышающего трансформатора начала линий соединяются с источником сигнала 3, а концы линий - с нагрузкой 4. Для понижающего трансформатора источник сигнала и нагруз" ка меняются местами. Длина линии 2 меньше линии 1 на величину 4 , превышающую неточность выполнения заданных длин линий, Параллельно концу второй линии подключена дополнительная цепь, состоящая из резистора 5 и отрезка 6, причем .входные зажимы линии 6 подключены к резистору5 последовательно, а входные зажимыдополнительной линии разомкнуты. Волновые сопротивления как основных,так и дополнительной линий предпочтительно имеют одинаковое волновое сопротивление....

Номер патента: 1145378

Опубликовано: 15.03.1985

Автор: Остроумов

МПК: H01F 19/06

Метки: трансформатор, широкополосный

...трубу с поперечными щелями 10,которые расположены вдоль двухпроводной линии 2 передачи.Число щелей иих ширина могут варьироваться по дли"не экрана, а длина щелей и расстояние вдоль экрана между двумя соседними щелями должно бьггь меньше по-ловины длины волны синфазного тинаколебаний.В трансформаторе сигнал со входапередается на выход с реверсом фазы.Широкая полоса частот в трансформаторе достигается за счет того, чтона низких частотах он работает какобычный трансформатор, имеющий магнитопровод 3 и две обмотки (проводники5 и 7). Когда рабочая частота передаваемого сигнала возрастает, тотрансформатор начинает работать какдлинная линия, а магнитная проницаемость магнитопровода 3 резко падает.1В этой области частот, кроме...

Номер патента: 1145382

Опубликовано: 15.03.1985

Автор: Исаков

МПК: H01F 38/30

Метки: трансформатор

...6 кА у трансформатора на поминальный ток 20 А, т.е. в 10 раз.Для того, чтобы хотя бы немного повысить термическую устойчивость трансформаторов С 8 12, например, на ток 20 А (с 6 до 1 О кА) его выполняют с одной вторичной обмоткой вместо двух, перераспределяя внутренний объем трансформатора таким образом, чтобы за счет исключения одной из вторичных обмоток разместить первичную обмотку с увеличенным сечением витков.Таким образом, для сохранения заданных габаритов: в указанных трансформаторах: либо снижается величина термической устойчивости при малых первичных токах, либо ухудшаются другие характеристики - уменьшается ко".личество вторичных обмоток трансформатора.Цель изобретения - повышение термической устойчивости трансформаторов тока с...

Номер патента: 1145417

Опубликовано: 15.03.1985

Автор: Гурьев

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...сила ВТ,Рв - намагничивающая сила ВТ приразомкнутых витках,Гв - намагничивающая сила обмотки 5,,Т - намагничивающая сила соответственно витков 7 и 8;20, Р,Г, - намагничивающая силавитка 7 по осям обмоток соответственно 5 и 6,вв 7 вв - кама гничивающая силавитка 8 по осям обмоток соответственно 5 и 6,р - угол, характеризующий смещение намагничивающей силы ВТ призамыкании одного из витков.При работе ВТ обмотку 5 возбуждения подключают к источнику напряжения, квадратурную обмотку 6 замыкают накоротко, При разомкнутыхвитках 7 и 8 остаточная ЭДС вращающегося трансформатора зависитот допущенных технологических ошибок изготовления его сердечникови обмоток, в этом случае намагничивающая сила ВТ равна Р,. При замыкании накоротко витка, 40...

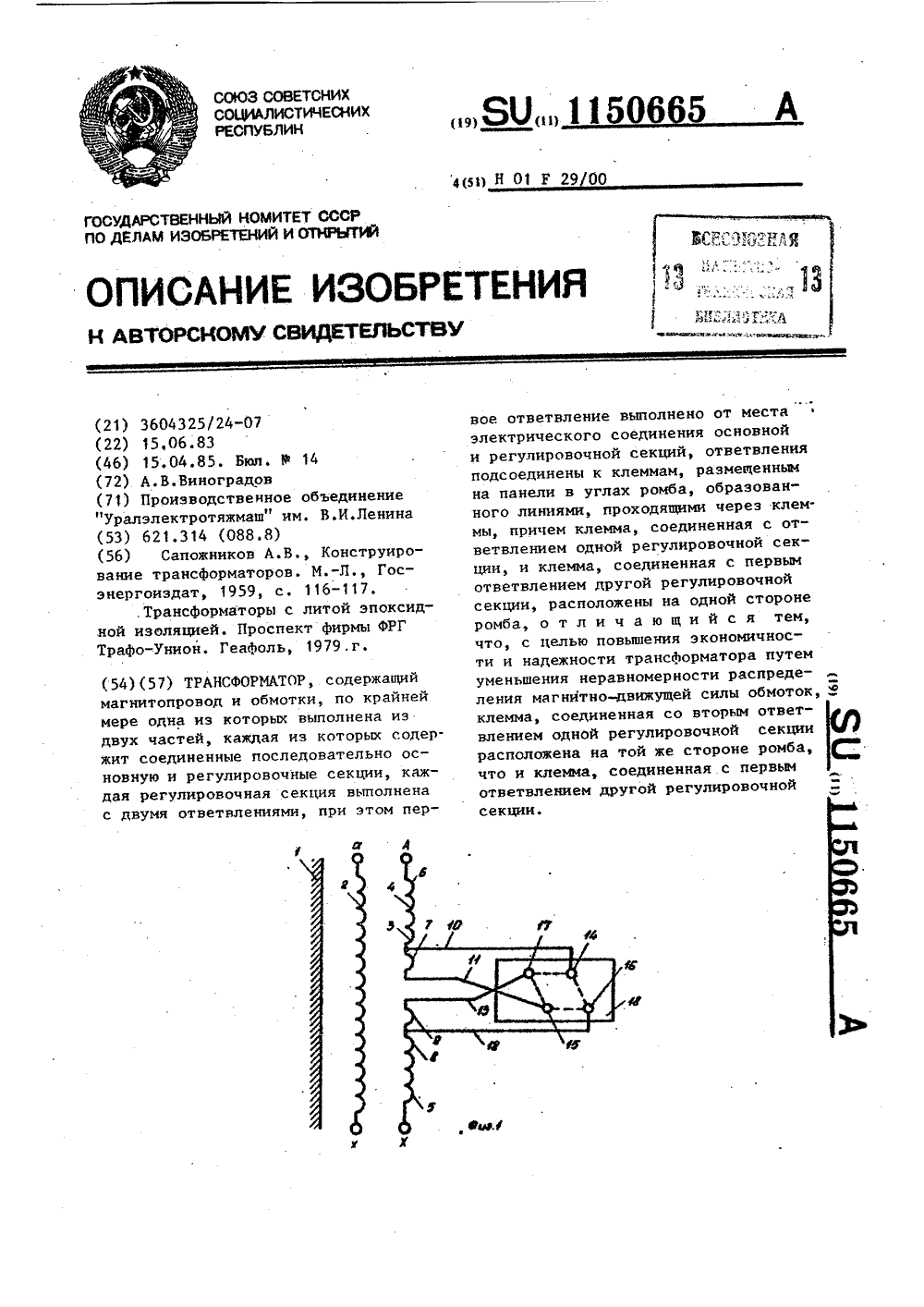

Номер патента: 1150665

Опубликовано: 15.04.1985

Автор: Виноградов

МПК: H01F 29/00

Метки: трансформатор

...этом пердвух частей, кажджит соединенныеновную и регулирдая регулировочнс двумя ответвле.Трансформаторы сной изоляцией. ПроспекТрафо-Унион. Геафоль,7) ТРАНСФОРМАТОР, содержащийопровод и обмотки, по крайнейдна из которых выполнена из 8011506 5 вое ответвление выполнено от места электрического соединения основной и регулировочной секций, ответвления подсоединены к клеммам, размещенным на панели в углах ромба, образованного линиями, проходящими через клем. мы, причем клемма, соединенная с ответвлением одной регулировочной секции, и клемма, соединенная с первым ответвлением другой регулировочной секции, расположены на одной стороне ромба, о т л и ч а ю щ и й с я тем, что, с целью повышения экономичности и надежности трансформатора путем...

Номер патента: 1152047

Опубликовано: 23.04.1985

Авторы: Белоусов, Казанцев, Коуров, Михеев, Шапиро

МПК: H01F 29/14

Метки: высокочастотный, регулируемый, трансформатор

...и каждая иэ них кольцами, полувитков охватывает сердечники одной пары, вторичная обмотка состоит 55 из последовательно-согласно соединенных секций, каждая иэ которых охватывает по одному сердечнику, а первичная несекционированная обмоткаохватывает все сердечники.На чертеже представлен пример конкретного исполнения высокочастотногорегулируемого трансформатора.Предлагаемое устройство содержитразделенный магнитопровод 1, первичную 2 и вторичную 3 обмотки, обмотку 4 подмагничивания,Первичная обмотка 2 охватываетвсе части разделенного магнитопровода 1, Вторичная обмотка 3 состоитиз секций, расположенных на каждомсердечнике магнитопровода 1 и включенных согласно-последовательно. Обмотка 4 подмагничивания состоит изсекций, выполненных в виде...

Номер патента: 1153363

Опубликовано: 30.04.1985

Авторы: Рыськова, Федоров

МПК: H01F 27/28

Метки: трансформатор

...габаритов и массы трансформатора при сохранении егоэлектрических параметров ), Жаропрочнан изоляция, петэенесстдя теттлотэсй удар при заливке, не может длительное время ;эксплуатироватьс.н как нысохстемцературнан и механически прочная ттоэтому требуется водяное охлаждение, Трубки для циркуляции водырасполсэжены в толще металла вторичного витка, что также оказывает влинние на коцструктивныс размеры и масс:утрансформатора.11 ель изобретения - повышение надежцости, упрощецие технологии изготовления,снижение габаритов и стоимости,Поставленная цель достигается тем, что транссОрмдтор содерждшцй магцитсэттовод первичнутО и втоичцую обмотки с выводами, причем вторичная обмотка выполнена литой с прореэьк в зоне выводов и охватывает...

Номер патента: 1156156

Опубликовано: 15.05.1985

Автор: Гребень

МПК: H01F 27/22

Метки: трансформатор

...изобретения - улучшение условий 25охлаждения.Поставленная цель достигается тем, чтов трансформаторе, содержащем активнуючасть в виде витого магнитопровода с обмоткой и радиатор, расположенный междумагнитопроводом и обмоткой и выполненныйпо форме магнитопровода и с отбортовками, с помо 1 цью которых активная часть крепится к корпусу, магнитопровод выполненстержневым, радиатор состоит из двух одинаковых частей, стенки каждой части расположены на внешней поверхности стержней магнитопровода и выполнены с фланцами, средняя стенка радиатора выполненас выступами, расположенными перпендикулярно плоскости фланцев, причем кромки соседних выступов и фланцев боковых 40стенок попарно соединены между собой, образуя отбортовки.В отбортовках...

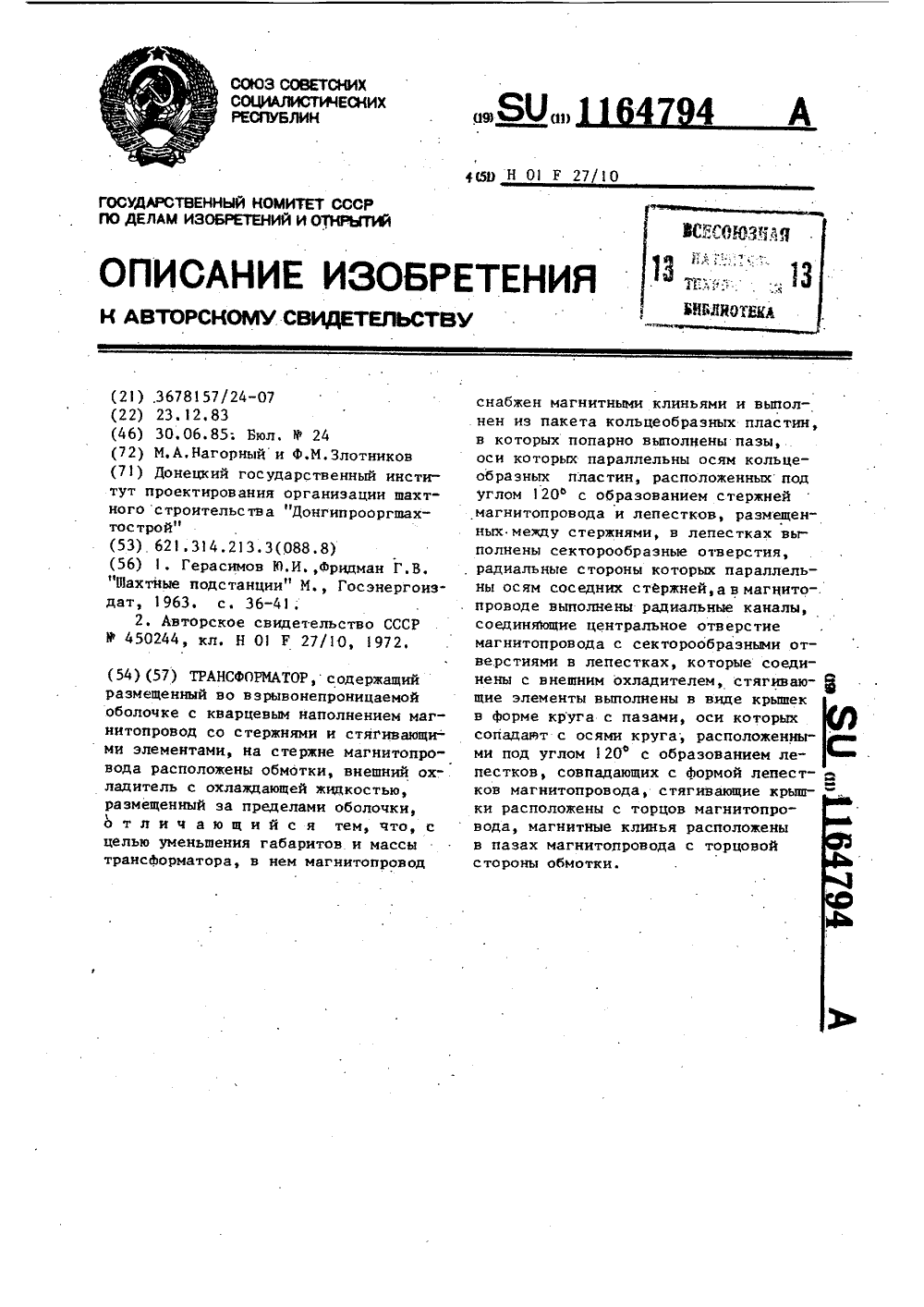

Номер патента: 1164794

Опубликовано: 30.06.1985

Авторы: Злотников, Нагорный

МПК: H01F 27/10

Метки: трансформатор

...и выполнен из пакета кольцеобразных пластин, в которых попарно выполнены пазы, оси которых параллельны: осям кольцеобразных пластин, расположенных под углом 120 с образованием стержней магнитопровода и лепестков, размещенных между стержнями,в лепестках выполнены секторообраэные отверстия, радиальные стороныкоторых. параллельны осям соседнихстержней, а в магнитопроводе выполнены радиальные каналы, соединяющиецентральное отверстие магнитопроводас секторообразными отверстиями в лепестках, которые соединены с внешнимохладителем, стягивающие элементывыполнены в виде крьппек в форме круга с пазами, оси которых совпадаютс осями круга, расположенными под углом 120 ф с образованием лепестков, совпадающих с формой лепестков магии. топровода,...

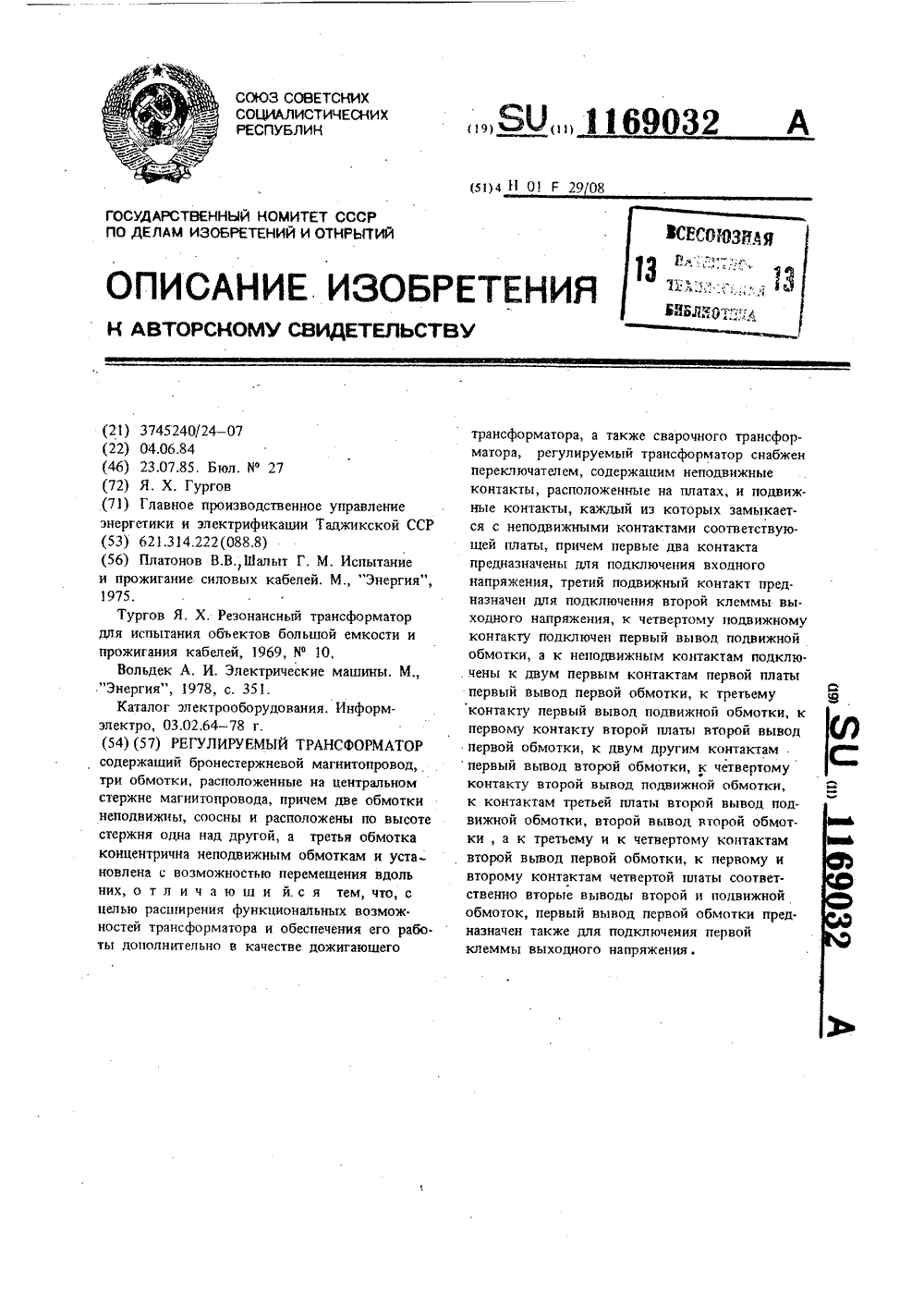

Номер патента: 1169032

Опубликовано: 23.07.1985

Автор: Гургов

МПК: H01F 29/08

Метки: регулируемый, трансформатор

...неподвижных контактов 9, укрепленных на изоляционных платах 10, и подвижных контактов 11, которые укреплены на валу 12.Поворот вала осуществляется рукояткой 7, при этом подвижный контакт передвигается и замыкается с соответствующим неподвижным контактом и получается необходимая схема соединения.На схемах соединения 6 Ьиг, 5 - 7) обозначены выводы 1, 1 ч, 2, 2", 3 , 3 - обмоток соответственно 1, 2 и 3, питающая сеть 13, 14 (первичное напряжение), выходы 15 и 16 (вторичное напряжение).50Все три обмотки обычных регуляторов нап.ряжения тица РОТ имеют одинаковое количес-тво витков. Б предлагаемом регулируемом трансформа. 55 торе для обеспечения выполнения функций регулятора напряжения, дожитающего трансформатора и сварочного аппарата числа...

Номер патента: 1169095

Опубликовано: 23.07.1985

Авторы: Бродовский, Деревщиков, Желябовский, Каржавов

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...осям магнитопроводов и расположены в одной плоскости с осями штифтовых соединений. Поворот магнитопроводов осуществляется посредством винтовых соединений 16, которые смещены относительно соответствующих штифтовых соединений на 90, размещены в резьбовых отверстиях промежуточных колец и взаимодействуют с торцовыми поверхностями наружных и внутренних колец, 40 45 50 55 5 10 15 20 25 30 35 В пазах магнитопроводов трансформатора уложены равносекционные сосредоточенные рабочие обмотки с выводными концами 17 - 19 (17 и 18 на неподвижном магнитопроводе 1, 19 - на подвижном магнитопроводе 2), а также дополнительные обмотки с выводными концами 20 и 21 соответственно на неподвижном и подвижном магнитопроводах. Обмотки с выводными концами 20...

Номер патента: 1170517

Опубликовано: 30.07.1985

Авторы: Демидов, Зайцев

МПК: H01F 21/04

Метки: дифференциальный, измерительный, трансформатор

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 1Изобретение относится к измерительной технике, в частности компен сационным системам переменного тока.Цель изобретения - повышение точности компенсации и сокращение вре" мени для компенсации взаимоиндукций измерительных трансформаторов мостов переменного тока.На чертеже изображен измерительный дифференциальный:трансформатор, общий вид.Трансформатор состоит из внутренней обмотки 1, расположенной на каркасе 2 и двух наружных обмоток 3 и 4, расположенных на наружном каркасе 5. Каркас 2 установлен соосно внутри каркаса 5 и может перемещаться при помощи резьбы, расположенной в верхних частях каркасов. Трансформатор, помещен в...
