Патенты с меткой «трансформатор»

Номер патента: 1635226

Опубликовано: 15.03.1991

Автор: Лауринавичюс

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...2, На сердечнике 1 намотаны две ортогональные обмотки 3, 4, и он помещен в постоянное магнитное поле В магнитной системы. Постоянное магнитное поле В направлено перепендикулярно большим поверхностям пластины сердечника 1, Обмотки 3 и 4 соединен ы последовательно. С вободн ый вывод обмотки 4 соединен с общей клеммой, свободный вывод обмотки 3 - с входной клеммой, а средняя точка обмоток 3 и 4 соединена с выходной клеммой, к которой подсоединена нагрузка 5,Заказ 759 Тираж 349 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, уп,Гагарина, 101 Высокочастотный трансформатор работает следующим образом.При подаче...

Номер патента: 1636869

Опубликовано: 23.03.1991

Авторы: Айдаров, Кибель, Максимова

МПК: H01F 15/04, H01F 40/06

Метки: нулевой, последовательности, трансформатор

...по разные стороны вторичной обмотки, служащие для подключения к источнику переменного напряжения,Проверку работоспособности трансформатора можно осуществить пропуская через экран 3 переменный ток от источника 6 питания, подключенного через регулятор 7 к выводам 4 и 5 экрана (фиг.3).При нормальном функционировании трансформатора срабатывает реле 8 и подается сигнал на управление выключателем 9.В случае, если зона действия направленной селективной защиты находится за трансформатором, то со стороны вывода 4 при направлении первичного тока в кабеле (фиг.4), обозначенном двумя стрелками, то при заземлении вывода 4 экрана 3 защита реагирует на пробой в окне трансформатора, как на замыкание в зоне защиты, Путь протекания тока в этом случае...

Номер патента: 1646004

Опубликовано: 30.04.1991

Автор: Давыдочкина

МПК: H01F 40/06

Метки: трансформатор

...образована проводником 8, Площади проекций двух ветвей обмотки 2, 3 на плоскостьсимметрии равны. Не менее чем одна ветвьобмотки 2, 3 выполнена в виде перевитыхмежду собой проводников (фиг. 2), В точкахпересечения витков разных ветвей (фиг, 2)провод второй ветви 3 размещен между отдельными проводниками 9, 10 первой ветви 2.Трансформатор тока работает следующим образом; первичный ток, проходя попроводнику 8, трансформируется во вторичные обмотки 2 и 3 поровну. На выводах б и7 токи параллельных ветвей 2 и 3 складываются, образуя вторичный ток.При наличии внешнего помехонесущегомагнитного поля вектор его напряженности Нможно разложить на две составляющие, ориентированные относительно плоскости магнитопровода 1 - осевую и...

Номер патента: 1646023

Опубликовано: 30.04.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, двухотсчетный, трансформатор

...для проводников синусной выходнойобмотки1-11) Каждая выходная квадратурная обмотка ГО и ТО состоит иэ двух одних и тех же частей, выполненных из последовательного соединения кольцевых секций с распределением чисел проводников в рабочих пазах магнитопровода соответственно для частей синусных обмоток ственно С, С , а также первая частьь9 и вторая часть 10 косинусных обмоток ГО и ТО, выводы которых обозначены соотдет(твенно К,К и 1(К, подклю16460236 цены к вьходам через переключающее уст- ной обмотки нключ,мс:кду собой .)- ройство 11 на два положенияПри од- следовательно встречно образуя (ину(- ном положении контактов, обозначенном ную и косинусную выход)сые оС)тки ГО, ТО, переключающего устройства 11 час- также подключенные к выходам, ти...

Номер патента: 1646024

Опубликовано: 30.04.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, двухотсчетный, трансформатор

...обмоток грубого отсчета.Для синусной обмотки точного отсчета получимДля синусной обмотки грубого от- счета получим н Мм н 2 к л К -М = - ядп - +Р - (д) +вдп - + С 1 С 2 4 4 ъ 2/" 2 Н- я 1 п - + Р - (д - 1) + вдп - + - (д - 1) 4 2 4 2ИмЯ 2 н н 2 нИ; = -вдп - + Р (д - 1) + вдп - + - (д - 1)2 4 2ХвГ . Гн 2 н и 2 йМ = - вдп- + Р - (д - 1) - вдп - + - (д - 1)1 с 24 24 2 Для косинусной обмотки грубого н Ин 2 ФМ - И = - соя - + Р - (1. 1 к 2 4 2 Следовательно, синусоидальное распределение выходных обмоток обеспечено и для грубого и щадя точного отсчета при использовании только кольцевых секций, необходимых для создания обмоток точного отсчета.ДВТ работает следующим образом.При подаче напряжения возбуждения переменного тока на...

Номер патента: 1647672

Опубликовано: 07.05.1991

Авторы: Бондарь, Чурсинов

МПК: H01F 40/06

Метки: опорный, трансформатор

...расположена ниж- СЬ няя часть 8 вторичных обмоток 3, Углубление 7 может либо повторять по форме нижнюю часть 8 вторичных обмоток 3, либо ф быть прямоугольным, В последнем случае в углбуление 7 помещается вкладыш 9, внутренняя часть которого 10 повторяет по форме нижнюю часть 8 обмоток 3. Верхняя часть 11 обмоток 3 закреплена к цоколю 5 бандажной лентой 12, которая крепится к ев скобам 13, расположенным на цоколе 5, по краям углубления 7, Выводы 1 соединены с первичной обмоткой 2 зажимами 14. Фарфоровая покрышка 4 имеет нижнюю 15 и верхнюю 16 цилиндрические части,.Опорный трансформатор тока работает следукицим образом.Первичный ток, проходя по обмотке 2,трансформируется во вторичный ток обмоток 3. Между первичной обмоткой 2 и вторичными...

Номер патента: 1647788

Опубликовано: 07.05.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, двухполюсный, трансформатор

...1+ з 1+ й 1-Иа 1+ + й 1+ г 2 - а 1" 0 й 2+ й 2+а 1+ й 2+2 а 1++ й 2+С - а 1" 0:йа 1+й 2 а 1+йзз 1+ +йг 2 =0й 1+ й 1 + а 2 + й 1 + 2 аг + + й 1 + г 2 - аг = 0 й 2+йг + з 2 + й 2 + 2 аг + + й 2 + г 2 - а 2 - 0йаг+Й 2 а 2+йза 2++йг 2 0 (3)где й - число проводников обмотки в 1-м пазу, имеющее знак выражения соз (Ф 4+ + 2 к(ц )1- номер паза. Предлагаемая конструкция ВТ обеспечивает подавление во взаимной индукции первичных и вторичных обмоток гармоник г 11 иг 21.5 Поясним выполнение соотношений приокруглении обмоток на конкретном примере выполнения Вт.Возмем числа пазов магнитопроводовротора и статора, удовлетворяющие изло женным признакам г 1=26, г 2=15. Зададимйщ и ротора и статора, равным десяти. Для обмоток статора а 1=5 а 2=3. Эти...

Номер патента: 1649623

Опубликовано: 15.05.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...1 з(;а, ф о -(1 4 7 (6) р а О 7-: Кф и в(; - ,)1:О =(= 3 - (-( 4 7.аТаким образом, для уничтожениялюбой гармоники к в разложении НС обмотки, номер которой имеет общий множитель с 25 числом зубцов магнитопровода, достаточно привести к нулю все суммы, стоящие в квадратных скобках выражений (6), что и записано выражением (1) для обмоток ротора и выражением (2) для обмоток статора. В на шем случае в обмотках ротора подавляются все гармоники, кратные а. включая гармонику 22 + р, а в обмотках статора - все гармоники, кратные аг, включая гармонику 21+ р, 35 Устройство работает следующим образом.При подаче на одну из квадратурных обмоток ротора напряжения питания на выходных обмотках статора в зависимости 40 от углового положения ротора...

Номер патента: 1654886

Опубликовано: 07.06.1991

Авторы: Антонов, Герасимов, Нестерова

МПК: H01F 19/06

Метки: трансформатор, широкополосный

...Значения - и - определяютА дробную часть витка соответственно первичной и вторичной обмоток.С точки зрения технологичности выполнения обмоток трансформатора достаточно, чтобы дробная часть витка была меньше единицы, т. е. При этомЙ 1,2(т. (16)Из формулы для коэффициента трансформации (14) следует, что введение в трансформатор т дополнительных первичных и вторичных обмоток приводит к увеличению в у раз по сравнению с прототипом числа реализуемых значений коэффициента трансбформации для каждой пары ы я вг. Не сложно показать, чтоу=(2 т - 1) - (2 т - 1)+ 1=2 т(2 т - 3)+3. (17)Таким образом, коэффициент трансформации предлагаемого широкополосного трансформатора определяется отношением эквивалентного количества витков вторичной обмотки к...

Номер патента: 1653862

Опубликовано: 07.06.1991

Авторы: Калачев, Приходько

МПК: B06B 3/00

Метки: полуволновый, скорости, стержневой, трансформатор, ультразвуковой

...материал, например, полиэтилен, из которого изготовлен данный кожух, дает усадку и равномерно обжимает резиновое уплотнение. После этого трансформатор скорости готов к работе в жидкости.В случае использования схемы обработки с верхним расположением колебательной системы (фиг.1) трансформатор скорости опускается рабочим элементом в жидкость примерно на 15-20 мм (высота боковой поверхности рабочего элемента как правило равна 15-16 мм, но в предлагаемом трансформаторе может быть и меньше), Такого заглубления трансформатора скорости в жидкость достаточно, чтобы исключить подсос воздуха под излучающую поверхность при колебаниях уровня жидкости в процессе ультразвуковой обработки, Высота кожуха значительно превышает величину заглубления...

Номер патента: 1656250

Опубликовано: 15.06.1991

Авторы: Блинников, Шеин

МПК: F16H 33/00

Метки: импульсный, момента, трансформатор

...работает следующим образом. транспортных машин в качестве автоматической бесступенчатой передачи. Целью изобретения является расширение кинематических возможностей путем регулирования положения кулачков на заряжающем устройстве. При изменении скорости врзщения ведущего вала 2 эксцентрик 10 под действием груза 11 изменяет положение кулачка 5, соответственно изменится угол поворота. рычагов 9 и, как следствие. изменится крутящий момент на ведомом валу 3.2 ил. При вращении ведущего вала 2 заряжающее устройство 4 посредством кулачка 5 будет поворачивать рычаг 9. Рычаг 9, поворачиваясь, деформирует упругий элемент 7, который замыкается на корпусе 1 при помощи механизма 8 свободного хода, и к ступице 6 ведомого вала будет приложен...

Номер патента: 1656639

Опубликовано: 15.06.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...обмотки 7 на000204 выходных обмотках 8 и 9 соответственнот.е. неперпендикулярность предложен- наводятся напряжения, пропорциональныеных квадратурных обмоток по сравнению с3 пР(а+90) и созР(а +90).неперпендикулярностью прототипа уменьТ аким образом, уменьшением непераена примерно в 70 рази составляет 0,30 пендикулярности осей квадратурных обмоугл,с,ток можно добиться повышенияч л эксплуатационнои точности ВТ. Так как посоответствии с,выражением (3) обеспе Решность от неперпендикулярности осейпечиваются одинаковые законы распределен я квадратурных обмоток в полной мере проквадратурных обмоток и одинаковые вве- являетсяприлюбом режимеиспользованияденные корректировки, но с обратным от ВТ то ее уменьшение приводит к сущестпервого паза...

Номер патента: 1658225

Опубликовано: 23.06.1991

Авторы: Дегутис, Диржис, Жалис, Костраускас, Кулакаускас, Лемежонене, Маразас

МПК: H01F 29/14

Метки: регулируемый, трансформатор

...1 расположены первичная 5 и вторичная 6 рабочие обмотки. На двух магнитопроводах верхнего ярма 2 расположены управляющие обмотки 7, а на двух магнитопроводах 3 среднего управляемого ярма расположены управляющие обмотки 8. Магнитопроводы ярм 2 - 4 с намотанными катушками управляющих обмоток 7 и 8 соКПД и технологичности и снижение материалоемкости. Регулируемый трансформатор содержит трехстержневой магнитопровод со стержнями 1, три ярма 2 - 4, два из которых (2 и 3) управляемые с обмотками 7 и 8 управления. Первичная и вторичная обмотки состоят из двух последовательно соединенных секций 5 и 6, расположенных на стержнях по разные стороны среднего ярма, причем секция первичной обмотки соединены встречно, а секции вторичной обмотки -...

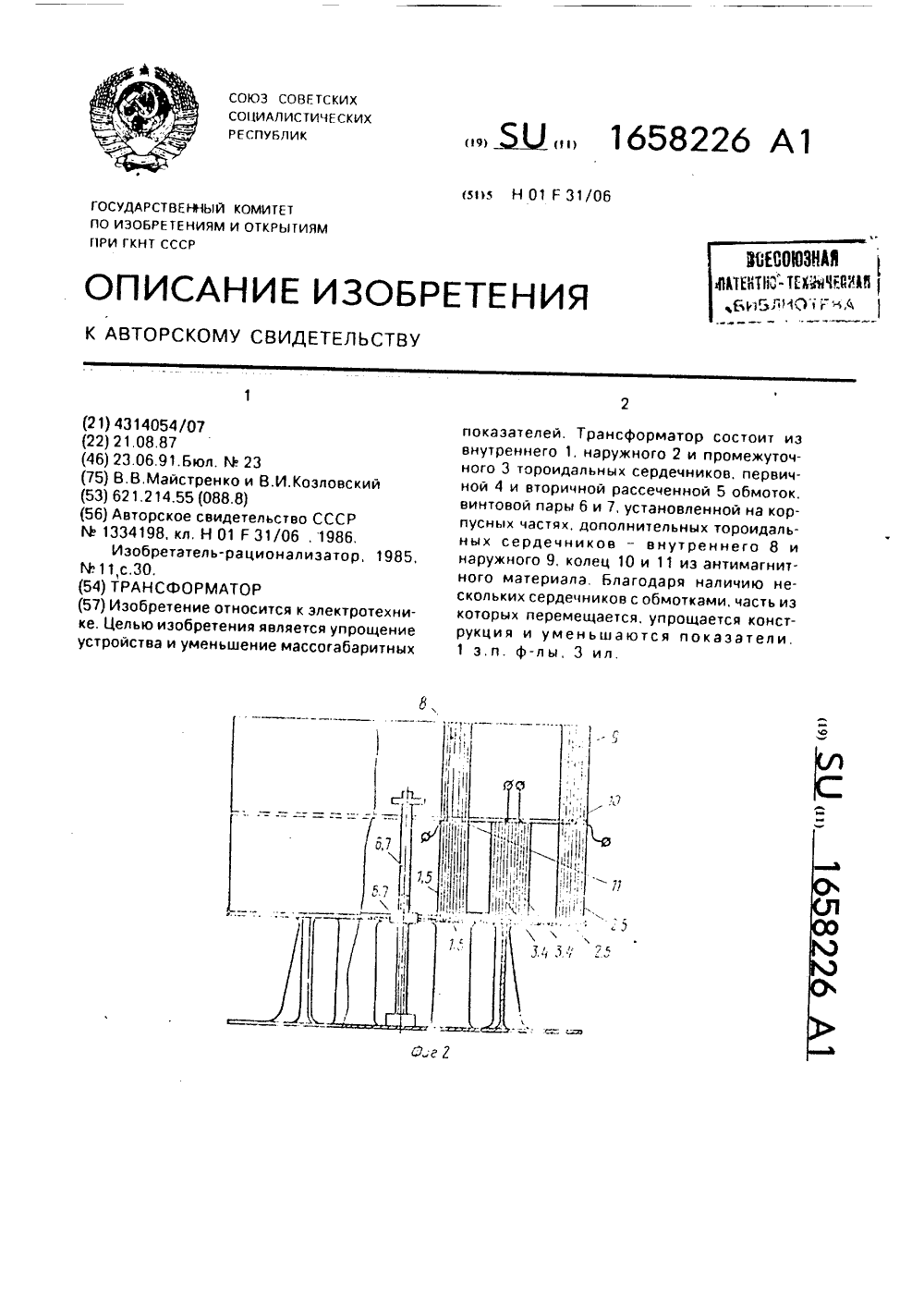

Номер патента: 1658226

Опубликовано: 23.06.1991

Авторы: Козловский, Майстренко

МПК: H01F 31/06

Метки: трансформатор

...ма, нитными пускателями, При вкл:очении одно о из них поднимаются тороидальные сердечники 1 и 2 с обмоткой 5 - сварочнци ток возрастает, при включении другого уменьшается. Дистанционное управление позволяет упростить управление регулированием сварочного тока.Работа трансформатора эаключ,".ется в следующем.При вращении винта вправо (фиг,1) по.движная часть корпуса вместе с тороидаль ными сердечниками 1 и 2 с обмоткой 5 поднимается вверх, При вращении винта вправо (Фиг.2) подвижная часть корпуса вместе с тороидальными сердечниками 1. 2, 8, 9 поднимается вверх до уровня солл 1 ещения тороидальных сердечников 1-3, при 10 15 20 25 30 40 45 50 55 этом сердечники 8, 9 оказываются выше верхней плоскости совмещения торцов сердечников 1-3. При...

Номер патента: 1658304

Опубликовано: 23.06.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, двухотсчетный, трансформатор

...вычитания, как показано на фиг. 1. Выход сумматора 3, дающий сумму напряжений, снимаемых с первой и вто рой обмоток первой пары, и выход сумматора 4, дающий сумму напряжений, снимаемых с первой и второй обмоток второй пары, образуют ссютветственно синусный и косинусный выходы точного отсчета. Выход схемы 5 вычитания, дающий разность напря жений, снимаемых с первой и второй обмоток первой пары, и выход схемы 6 вычитания, дающий разность напряжений, снимаемых с первой и второй обмоток второй пары, образуют соответственно синусный и косинусный выходы грубого отсчета.Распределение проводников по паз аммагнитопровода ДВТ имеет следующие выражения:для первой пары обмотокфмл+ 445"%,= - - эпа+ ( - 1)" эпа;2 для второй пары обмоток ",2+ - -...

Номер патента: 1658305

Опубликовано: 23.06.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, двухотсчетный, трансформатор

...и вторая обмотка 4 первой пары имеют выходные напряжения, обозначенные соответственно с/ и с/1. Первая обмотка 15 5 и вторая обмотка 16 второй пары имеют выходные напряжения, обозначенные соответственно с/2 и с/2. Каждая пара обмоток подключена к входам одного сумматора и одной схемы вычитания, как показано на фиг. 1. Выход сумматора 3, дающий сумму напряжений, снимаемых с первой и второй обмоток первой пары, и выход сумматора 4, дающий сумму напряжений, снимаемых с первой и второй обмоток второй пары, образуют соответственно синусный и косинусный выходы точного отсчета. Выход схемы 5 вычитания, дающий разность напряжений, снимаемых с первой и второй обмоток первой пары, и выход схемы 6 вычитания, дающий разность напряжений, снимаемых...

Номер патента: 1658416

Опубликовано: 23.06.1991

Автор: Васильев

МПК: H04N 3/195

Метки: высоковольтный, трансформатор

...5. Затем 30 внутрь каркаса 2 встввляют обе половины каркаса 1 с первичными обмотками 3. фиксируют каркас 2 относительно каркаса 1 с помощью изолирующих втулок 7, вставив их и закрепив в цемтрирующих отверстиях 10 35 в выступах в каркасе 1 и в щечках 9 каркаса 2, Выводы первичных и вторичных обмоток 3 и 4 распэиваются на соответствующие штыри каркасов 1 и 2, Внутрь каркаса 1 вставляют сердечники, 40Расположение места стыка 11 половин каркаса 1 внутри первичных обмоток 3 исключает воэможность , электрического пробоя с высоковольтных вторичных обмоток 4 на сердечник.Наличие козырьков 12 45 также повышает электрическую прочность высоковольтного трансформатора. Упрощение конструкции высоковольтнОго трансформатора обеспечено исключением из...

Номер патента: 1661850

Опубликовано: 07.07.1991

Авторы: Виноградов, Пестряева, Фишлер

МПК: H01F 27/28

Метки: агрегата, импульсного, преобразовательного, трансформатор, трехфазный

...при аварийных к,з,Предлагаемое расположение обмоток позволяет существенно уменьшить диаметрстержня магнитопровода при условии обеспечения злектродинамической стойкостиобмоток, приемлемых значениях осевых силч нэружом концентре и радиальных вовнутреннем.Введение между секциями разных частей вентильай обмотки секций сетевой обмоки позволяет уменьшить число витковсетевой обмо ки, расположенное на первом 5 10 15 20 25 30 35 40 45 50 55 концентре. Энергия электромагнитного поля, определяющая величину напряжения к.зпропорциональна квадрату числа витков первого концентра, поэтому указанное вынесение части витков сетевой обмотки на второй концентр позволяет существенно снизить напряжение к,з, на том же диаметре стержня магнитопровода или при...

Номер патента: 1661853

Опубликовано: 07.07.1991

Авторы: Горяева, Замковой, Сухарев, Третьяк

МПК: H01F 38/26

Метки: измерительный, индуктивный, трансформатор

...на бумаге клеящийся слой имеютвысокие характеристики диэлектрическойпроницаемости,При термовакуумной обработке активной части 4 клеящая основа полимеризуется (в контакте с бумагой 19) и способствуетобразованию монолитной, компактной конструкции обмоток.При контакте пленка-бумага в обмоткахисключаются воздушные и водяные образования.Высоковольтная обмотка 7 ВН состоитиз отдельных катушек 20, т,е, обмотка 8 -цилиндрическая, катушечная и выполненасекционированной.Каждый второй четный слой 21 катушки20 обмотки 8 НН разбит на несколько подслоев (секций) 22 с определенным количеством витков в каждой секции, при этомкаждые секции (слои) 22 витков разделеныпо отношению к предыдущим межслоевойизоляцией в виде композиции пленка-бумага или...

Номер патента: 1661924

Опубликовано: 07.07.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...1- 21, а другой магнитопровод имеет число пазов гг = 32. Число пар полюсов примем р = 5, максимальное число проводников в пазу примем йа = 100,Начало отсчета углов а при расчете распределения обмоток ориентируем так, чтобы один из пазов, принятый за первый, был под углом 45 эл. град. от начала отсчета углов45 360Р(3)Расчет распределения проводников обмотки по пазам магнитопровода при заданных параметрах приведен в табл.1 (графы 1-5), В графе 5 приведены значения чисел проводников в пазах, полученные так же, как и в известных вращающихся трансформаторах, путем округления расчетных чисел 5 проводников (графа 4) до ближайших целыхчисел с выполнением условия по равенству чисел проводников с положительным и отрицательным знаками. В...

Номер патента: 1662362

Опубликовано: 07.07.1991

Автор: Норберт

МПК: H01F 38/36

Метки: высоковольтный, комбинированный, трансформатор

...соединительные элементы,Разъем колпака 27 выполнен в области 56 между проходным проводником, т,е, в данном случае базой первичного проводника 18 и стержнем 57 магнитного сердечников 58, проходящего через обмотки 52 и 53 трансформатора 48 напрякения, В частности, этот стержень 57 расположен внизу, а свободный от обмотки стержень 59 расположен вверху, Магнитный сердечник 58 и начало лежащей внутри обмотки 53 высокого напряжения подключены к потенциалу высокого напряжения.Купол 33 предпочтительно пригнан к размерам трансформатора 48 напряжения и он обычно по меньшей мере вокруг этого трансформатора может быть меньше в диаметре, чем остальная часть колпака 27. Эта возможность получается при исполнении магнитного элемента 58 в виде...

Номер патента: 1663631

Опубликовано: 15.07.1991

Авторы: Петриашвили, Чиковани

МПК: H01F 29/00, H01F 29/14

Метки: параметрический, трансформатор

...с помощью магнитного поля. Благодаря изменению магнитного сопротивления с двойной частотой за один цикл колебаний энергия передается дважды, Из обмотки возбуждения 6 передача энергии во вторичную обмотку 8 осуществляется трансформаторным путем, Амплитудное значение напряжения, возникшего вколебательном контуре 6,.7 благодаря параметрическому резонансу, зависит от величины магнитного сопротивления двойногопараметрического звена. Величина магнитного сопротивления двойного параметрического звена нелинейно зависит отинтенсивности магнитных полей первичной, вторичной обмоток и обмотки управления,Такое конструктивное решение магнитной системы предлагаемого устройства позволяет в несколько раз увеличить длинупараметрического звена и усилить...

Номер патента: 1663683

Опубликовано: 15.07.1991

Авторы: Ванин, Ильин, Шмурев

МПК: H02H 7/06

Метки: блока, генератор, защиты, проводимости, релейной, трансформатор, увеличения

...Озн ста 1)нет меньше (.)знпор, то компаратор изменит свое состояние и подаст сигнал управления на аналоговый ключ 12. Тот замкнет контакт и изменит (уменьшит) величину предвключенного сопротивления усилителя 11, и тем сиым с)тановит коэффициент передачи К пер/К пер. Одновременно и аналогичным образом с помощью второй контактной группы анало(го)вого ключа 12 происходит усиление в К пер/К пер раз сигнала наг (1)выходе сумматора 15. Это необходимо длясогласования изменившегося уровня выходного сигнала делительного блока 16 с уровнями сигналов остальной схемы.Введение в устройство усилителя 11 с дискретно-регулируемым коэффициентом 5 передачи, компаратора 13 и аналогового ключа 12 с двумя контактными группами позволяет расширить...

Номер патента: 1663687

Опубликовано: 15.07.1991

Автор: Гумеров

МПК: H02H 7/08

Метки: анормального, вторичная, защиты, звезду, которого, обмотки, первичная, погружного, подключенного, режима, силовой, соединены, трансформатор, электродвигателя

...электродвигателя 28 не подает до тех пор, пока не образуется первое состояние.Возможная (известная) электрическая схема измерительно-исполнительного блока 4 представлена на фиг.3. Схема состоит из компаратора 47 выходных сигналов нижрезистору 21, составных транзисторов 48 и 49, реле 50 с контактами 51, инвертора 52, подключенного к резистору 19, компаратора 53 выходных сигналов верхнего уровня, составных транзисторов 54 и 55, реле 56 с контактами 57 и 58, диода 59, подсоединенного анодом к резистору 60, диЬда 61, подсоединенного катодом к резистору 62, компаратора 63, составных транзисторов 64 и 65, реле 66 с контактами 67 и 68, генератора 69 низких частот, реле 70 с контактами 71 и 72, источника 73 питания, инвертора 74,...

Номер патента: 1665127

Опубликовано: 23.07.1991

Автор: Данильченко

МПК: F16H 33/14, F16H 47/08

Метки: вращающего, инерционный, момента, трансформатор

...вращающего момента работает следующим образом.При вращении входного вала 2 с водилом 4 и наличии внешнего момента сопротивления на выходном валу 3 промежуточные сеталлиты 6 и 9, обкатывая соответственно центральные колеса 5 и 8, приводят в движение неуравновешенные сателлиты 7 с обоймами 12 и неуравновешенные сателлиты 10 с обоймами 13, а подвижные грузы,11 перемещаются на лопатках обойм 12 из верхнего в нижнее положение ближе к центру трансформатора, а на лопатках обойм 13 - из нижнего в верхнее положение, каждый раз перетекая под действием центробежных сил инерции через перепускные окна 15 и 16 гильзы 14 из лопаток одной обоймы на лопатки другой при проходе ими верхних и нижних положений,В период перемещения грузов 11 на...

Номер патента: 1665415

Опубликовано: 23.07.1991

Авторы: Мордасов, Похабов, Шинкевич

МПК: H01F 19/08

Метки: трансформатор

..."Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к электротехни.ке, а именно к электро- и радиотехническому приборостроению, в частности каттенюаторам генераторов электрическихсигналов, 5Цель изобретения - расширение области рабочих частот.На чертеже изображен предлагаемыйтрансформатор,Трансформатор содержит кольцевой 10магнитопровод 1, на котором размещенымноговитковая первичная обмотка 2 с выводами 3,4 и одновитковая вторичная обмотка5 в виде замкнутого витка с выводами 6,7,подсоединенными к части витка, в точках 8 15и 9.Расширение области рабочих частотздесь достигается тем, что сьем доли ЭДС,наведенной в витке вторичной обмоткитрансформатора, осуществляется с помощью выводов, между точками подключения которых к витку...

Номер патента: 1665416

Опубликовано: 23.07.1991

Автор: Солдатов

МПК: H01F 27/36

Метки: трансформатор

...иэ материала с повышенными потерями на частотах,1665416 фиг. превышающих частоту преобразуемого напряжения. Ленточные экраны 4 и 5 и дополнительная обмотка 3 заземлены, Дополнительная обмотка 3 нагружена на конденсатор 7,Трансформатор работает следующим образом. На первичную обмотку 1 подается питающее напряжение вместе с радиопомехами. Питающее напряжение посредством магнитопровода 6 трансформируется во вторичную. обмотку 2. Радиопомехи имеют высокую частоту и в магнитопроводе ослабляются, Для ослабления низкочастотных радиопомех, радиопомех, направляющихся по воздуху рядом с магнитопроводом 6, и электромагнитных полей, служат все остальные мероприятия - введение дополнительной обмотки 3, разделение обмоток на полуобмотки с...

Номер патента: 1665470

Опубликовано: 23.07.1991

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, двухполюсный, трансформатор

...его выполнения, Возьмем числапазов.магнитопроводов ротора и статора,удовлетворяющие изложенным признакам,21=21; 22=55, Зададим йп и ротора и статораравным 10-ти. Для ротора а 1=3, а 2=7. Этимножители имеются в числах 22-1=54(3) и22+1 =56(7).Для статора получим аз=5, а 4=11. Этимножители имеются в числах 21-1=20(5) и30 21+1=22(11).Используя выражения (1) и (2), рассчитаем распределение проводников по паэамодной обмотки ротора. Расчет представлентабл,1, графы 1-5. Аналогичный расчет распределения проводников статора представлен табл.2, графы 1-5,Квадратурные обмотки рассчитывать ненадо, так как их законы распределения будут те же при нумерации пазов в противопо 40 ложном направлении (это следует извыражения (2.В графах,5...

Номер патента: 1667164

Опубликовано: 30.07.1991

Автор: Карташев

МПК: H01F 27/24

Метки: броневой, трансформатор

...комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к электротехнике и может быть использовано для преобразования и трансформированияэлектроэнергии в качестве эталонноготрансформатора.Цель изобретения - улучшение энергетических показателей путем снижения потерь магнитного потока,На чертеже изображено устройство,разрез,Обмотки 1 помещены в пластмассовуютороидальную оболочку 2, выполненную издвух половин на поверхность которой последовательно напылены ферромагнитные3 и изоляционные 4 слои с чередованием;образующие замкнутый тороидальный сердечник трансформатора,Устройство работает следующим образом.Количество обмоток предлагаемоготрансформатора может быть любым, но неменее двух. Одна из обмоток...

Номер патента: 1667165

Опубликовано: 30.07.1991

Авторы: Дондыш, Калинников, Троицкий, Швец

МПК: H01F 38/08

Метки: регулируемый, сварки, трансформатор

...(кривая 8,фиг,З) имеет место при включенных тиристорах 6, В этом случае сопротивление короткого замыкания трансформатораопределяется обмотками катушек 2, 3 и 4,Так как при этом катушка 3 первиной обмотки удалена от обМоток катушек 2 и 4,товозникает большое ярмовое поле рассеянияи, как следствие, сопротивление короткогозамыкания трансформатора имеет максимальную величину, что в свою очередь обеспечивает необходимый минимальный токКоротКОГО ЗаМЫКаНИя (1 кзмив)Верхний предел диапазона регулирования тока нагрузки (кривая 9, фиг,З) реализуется, когда тиристоры 6 вклочены, При этом катушка 5 вторичной обмотки подключаетсяпараллельно катушке 4 вторичной обмотки,трансформатор имеет минимальное рассеяние магнитного потока и сопротивление ко 5...
