Преобразовательный трансформатор

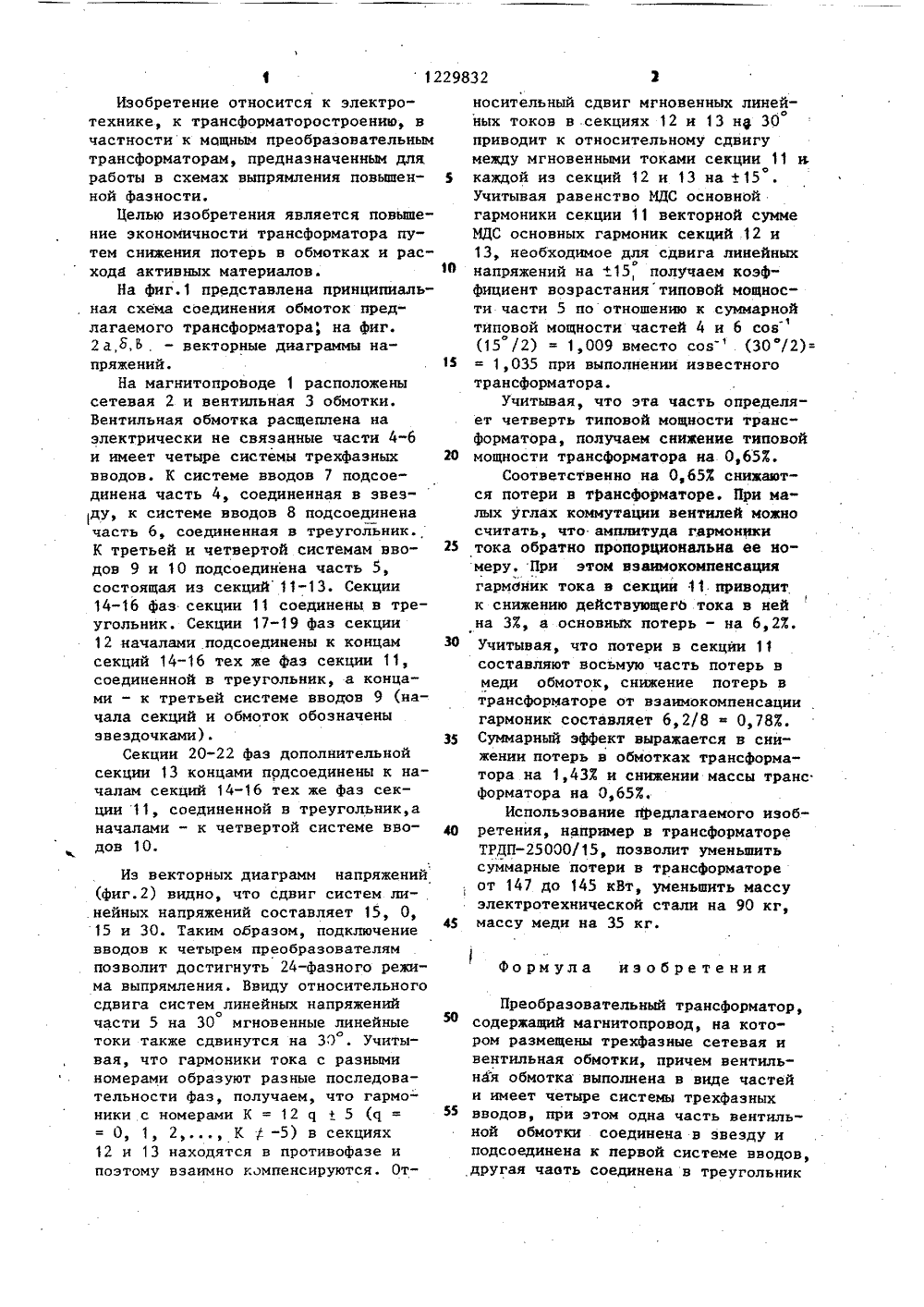

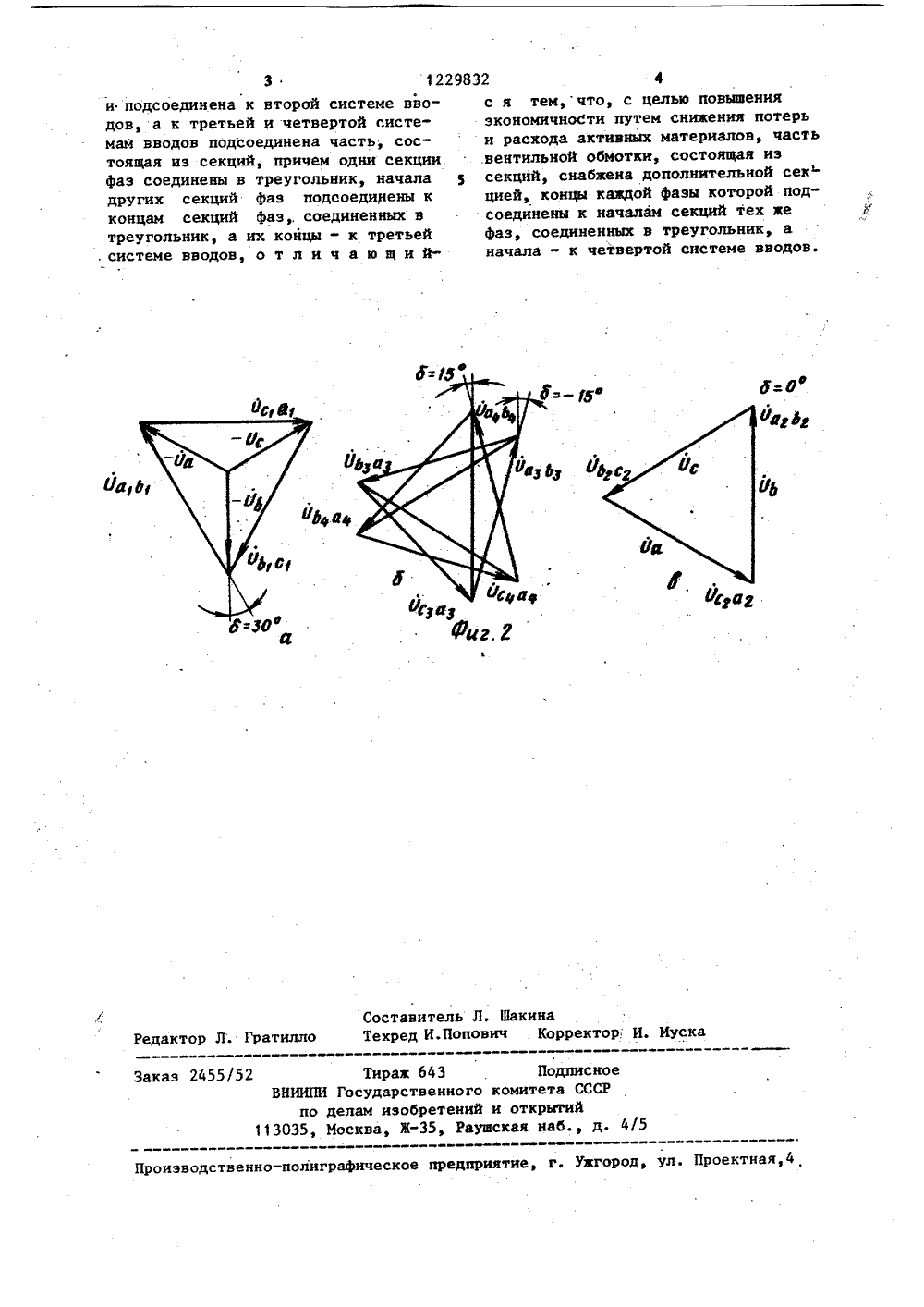

СООЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ, РЕСПУБЛИК 2 А 1 Н 01 Р 27/2 САНИЕ ИЗОБРЕТ ЕЛЬСТВ ОМУ Св(56) Авторско В 581515, кл.Авторское В 760208, кл,свидетельство СССРН 01 Р 27/28, 1976.видетельство СССРН 01 Р 27/28, 1977. относится к преобнсформаторам,предаботы в схемах выной фазности. Тран ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) ПРЕОБРАЗОВАТЕЛЬНЫЙ ТРАНСФОРМАТОР (57) Изобретение разовательныи траназначенным для Р прямления повышенформатор содержит сетевую обмотку 2 и вентильную обмотку (ВО) 3, расщепленную на электрически не связанные части 4-6 и имеющую четыре системы трехфазных вводов. Часть 4 ВО соединена в звезду, часть 6 ВО - в треугольник. Часть 5 ВО состоит из секций 11 и 12 и дополнительной сек, ции 13, Секции фаз 14 - 16 секции 11 соединены в треугольник, Секции 17 - 19 секции 12 началами подсоединены к концам секций 14- 16 тех же фаз секции 11, При соединении концов секций фаз 20 - 22 дополнительной секции 13 к началам секций 14 - 16 тех же фаз секции 11, а начал - к четвертой сис- ф теме вводов 10 обеспечивается снижение потерь в обмотках и расхода активных материалов. 2 ил. С:Изобретение относится к электротехнике, к трансформаторостроению, в частности к мощным преобразовательным трансформаторам, предназначенным для работы в схемах выпрямления повышенной фаэности.Целью изобретения является повышение экономичности трансформатора путем снижения потерь в обмотках и расхода активных материалов.На Фиг.1 представлена принципиаль. ная схема соединения обмоток предлагаемого трансформатора, на Фиг.2 а,8,6 . - векторные диаграммы напряжений.На магнитопроводе 1 расположены сетевая 2 и вентильная 3 обмотки. Вентильная обмотка расщеплена на электрически не связанные части 4-6 и имеет четыре системы трехфазных вводов, К системе вводов 7 подсоединена часть 4, соединенная в звезду, к системе вводов 8 подсоединена часть 6, соединенная в треугольник.К третьей и четвертой системам вводов 9 и 10 подсоединена часть 5, состоящая из секций 11-13. Секции 14-16 фаз секции 11 соединены в треугольник. Секции 17-19 фаз секции 12 началами подсоединены к концам секций 14-16 тех же Фаз секции 11, соединенной в треугольник, а концами - к третьей системе вводов 9 (начала секций и обмоток обозначены звездочками).Секции 20-22 фаз дополнительной секции 13 концами подсоединены к началам секций 14-16 тех же фаз секции 11, соединенной в треугольник,а началами - к четвертой системе вводов 10.Из векторных диаграмм напряжений (фиг.2) видно, что сдвиг систем ли.нейных напряжений составляет 15, О, 15 и 30. Таким образом, подключение вводов к четырем преобразователям позволит достигнуть 24-фазного режима выпрямления. Ввиду относительного сдвига систем линейных напряженийочасти 5 на 30 мгновенные линейныеотоки также сдвинутся на 30 . Учитывая, что гармоники тока с разными номерами образуют разные последовательности фаз, получаем, что гармоники с номерами К = 12 о + 5 (ц = О, 1, 2 К ф -5) в секциях 12 и 13 находятся в противофазе и поэтому взаимно компенсируются. От 10 15 20 25 30 от 147 до 145 кВт, уменьшить массуэлектротехнической стали на 90 кг,массу меди на 35 кг. 45 формула изобретения Преобразовательный трансформатор, содержащий магнитопровод, на котором размещены трехфазные сетевая н вентильная обмотки, причем вентильная обмотка выполнена в виде частей н имеет четыре системы трехфазных вводов, при этом одна часть вентильной обмотки соединена в звезду и подсоединена к первой системе вводов, другая чаоть соединена в треугольник 50 55 носительный сдвиг мгновенных линейо ных токов в .секциях 12 и 13 на 30 приводит к относительному сдвигу между мгновенными токами секции 11 и, каждой из секций 12 и 13 на +15 Учитывая равенство МДС основной гармоники секции 11 векторной сумме МДС основных гармоник секций 12 и 13, необходимое для сдвига линейныхонапряжений на +15, получаем коэффициент возрастания типовой мощности части 5 по отношению к суммарной типовой мощности частей 4 и 6 сов (15 /2) = 1,009 вместо соз(30/2)= = 1,035 при выполнении известного трансформатора.Учитывая, что эта часть определяет четверть типовой мощности трансформатора, получаем снижение типовой мощности трансформатора на 0,653,Соответственно на 0,653 снижаются потери в тРансформаторе. При малых углах коммутации вентилей можно считать, что амплитуда гармоники тока обратно пропорциональна ее номеру, При этом взаимокомпенсация гармоник тока в секции 11 приводит к снижению действующегО тока в ней на ЗХ, а основных потерь - на 6,2 Х, Учитывая, что потери в секции 1 1 составляют восьмую часть потерь в меди обмоток, снижение потерь в трансформаторе от взаимокомпенсации гармоник составляет 6,2/80,783, Суммарный эффект выражается в сни" женин потерь в обмотках трансформатора на 1,433 и снижении массы транс форматора на 0,653.Использование пРедлагаемого изобретения, например в трансформаторе ТРДП/15позволит уменьшить суммарные потери в трансформаторе3 1229832 ф и подсоединена к второй системе вво- с я тем,что, с целью повышения дов, а к третьей и четвертой систе- экономичности путем снизения потерь мам вводов подсоединена часть, сос-и расхода активных материалов, часть тоящая из секций, причем одни секции. .вентильной обмотки, состоящая из фаз соединены в треугольник, началасекций, снабжена дополнительной сек других секций фаз подсоединены к цией, концы каждой фазы которой подконцам секций фаз,. соединенных в соединены к началам секций тех ие треугольник, а их концы - к третьей фаз, соединенных в треугольник, а , системе вводов, о т л и ч а ю щ и й" начала " к четвертой системе вводов. д: О ианом ФрауФиг. 8 Составитель Л. Техред И.Попов ин ектор. И. Мус актор Л. Гратилл Подписноого комитета СССРний и открытийРауаская наб., д. Тирам 6 Государств елам изобр осква, ЖЗаказ 2455/5 В 113035,Проиэводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,4
