Патенты с меткой «трансформатор»

Номер патента: 777761

Опубликовано: 07.11.1980

Авторы: Батанов, Грачев, Карцев

МПК: H01P 3/12

Метки: волноводный, полных, сопротивлений, трансформатор

...перестройку ооеспечивает трубчатая форма перемещаемого элемента.Отношение 1может выбираться в пре. делах 1,05 ( а 1,25, однако широкополосность устройства максимальна, когда это отношение равно 1,15 - 1,2.Высота отрезка прямоугольного волповодаможет варьироваться в широких пределах. Ограничений в сторону малы высот нет, При больших высотах возможно возникновение нежелательных волн высших типов, которые могут ухудшить работу устройства.Устройство должно включаться вблизи неоднородности, так как обычно чем меньше расстояние между ним и неоднород,ностью, тем шире полоса частот при н; взаимной компенсации:Если комплексное сопротивление согласуемой неоднородности неизвестно, устройство настраивают следующим образом.Вводят один из стержней до...

Номер патента: 780059

Опубликовано: 15.11.1980

Авторы: Гуров, Маковецкий

МПК: H01F 29/00

Метки: нагрузкой, регулированием, трансформатор

...токосъемная щетка б пере мещается по голым виткам подвижнойобмотки 4 вверх или вниз до восста.новления напряжения, тем самым осуществляется плавное регулирование впределах одной ступени.С целью неразрывности тока нагруз-ки, в момент переключения подвижнойобмотки 4 На очередную ступень регулирования токосъемная щетка б остается неподвижной и замкнутой одновременно с подвижной обмоткой 4 и непод вижным контактом отпайки трансформатора, расположенным на стойке 3,На фиг . 4, 5 изображен Трансформатор, содержащий токосъемные элементы 7, установленные на неподвиж- . Я ных контактах стойки 3, на которуювыведены отпайки ступеней регулирования регулировочной обмотки. Постуйательно перемещая.ь, подвижная обмотка 4 скользит по токосъемному щ...

Номер патента: 780108

Опубликовано: 15.11.1980

Авторы: Воскобойников, Ованесьянц, Фабрикант

МПК: H02K 24/00

Метки: бесконтактный, вращающийся, трансформатор

...электрического сигнала переменного тока.Обмотка возбуждения, расположенная на статоре, подключена к источнику переменного тока, а квадратурная - замкнута накоротко.Синусная и косинусная обмотки подключены к первичным обмоткам кольцевых трансформаторов, вторичные обмотки которых соединены через усилитель 5 с дополнительными обмотками кольцевых трансформаторов.Намагничивающие .силы (НС) первичных и дополнительных обмоток кольцевых трансформаторов направлены встречно, что обеспечивает с помощью усилителей 5 их автоматическую компенсацию, определяемую разностными магнитными потоками, измеряемыми вто ричными обмотками кольцевых трансформаторов.При равенстве НС первичных и дополнительных обмоток, магнитный поток в кольцевых...

Номер патента: 781989

Опубликовано: 23.11.1980

Авторы: Жбанов, Склизков

МПК: H01F 27/08

Метки: трансформатор

...и технологичности изготовления трансформатора.Поставленная цель достигаетсятем, что рейки трансформатора выполнены состоящими из двух частейи имеют в месте их стыка пазы, в которых размещена фиксирующая планкавдоль всей длины обмотки.На .Фиг.1 изображен трансформатор,разрез по плоскости вертикального гканалами. на Фиг.2 - узел соединениядвух дистанционных реек,Трансформатор содержит обмотхи 1,стержни магнитопровода 2, располов женные друг над другом и дистанционные рейки 3, сЬчлененные одной об"щей Фиксирухщей планкой 4, Каждаядистанционная рейка 3; расположенная между катушками обмотки.1 двух1 соседних фаз, состоит иэ двух час"тей, каждая из которых в месте ихстыка имеет паэ, в котором раэмеще"на Фиксирующая планка 4 вдоль...

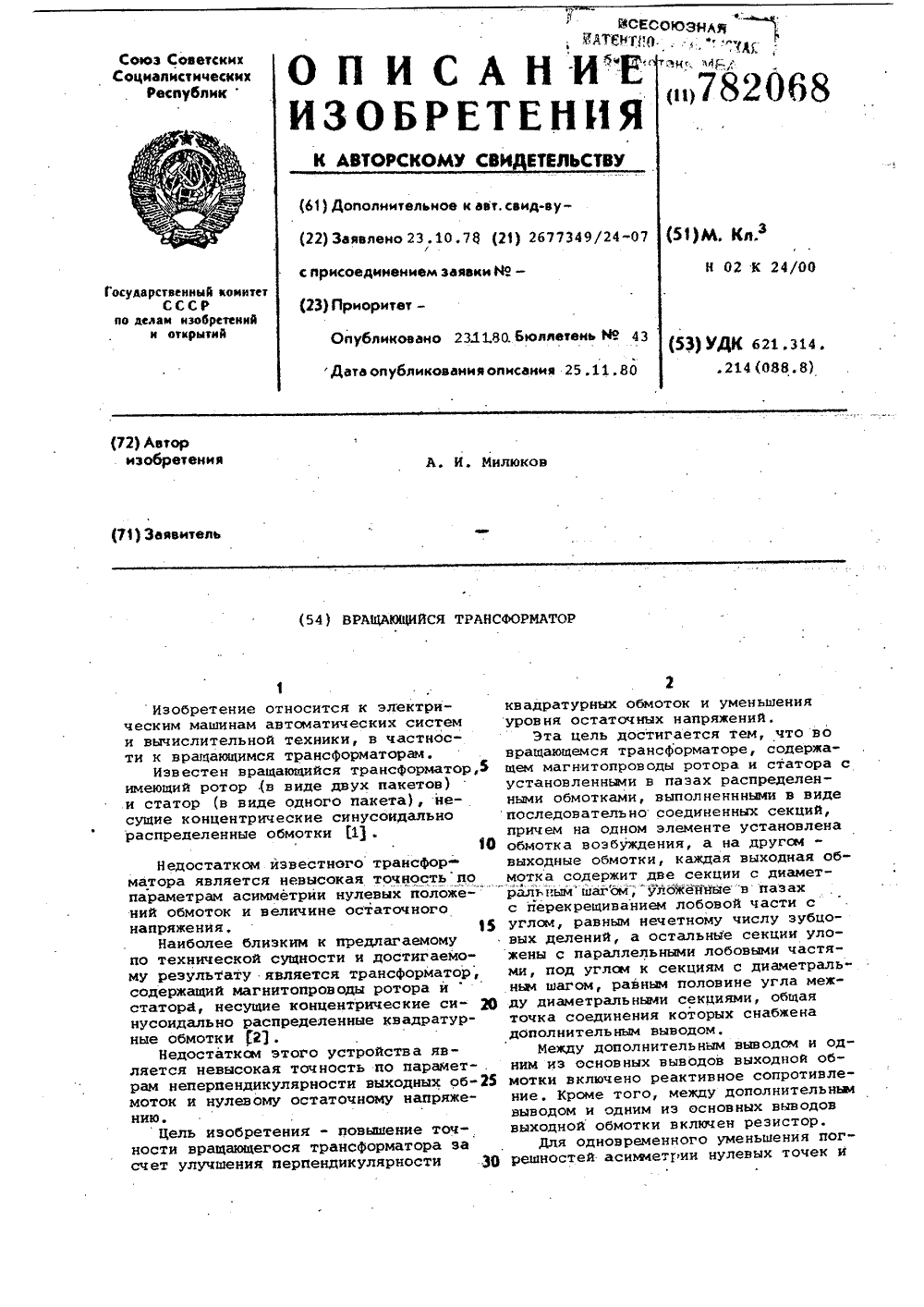

Номер патента: 782068

Опубликовано: 23.11.1980

Автор: Милюков

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...вывод. Созданный дополнительный вывод и введенные неконцент"рическиедиаметральные секции позволяют убрать техйологическую погреш" 30 " н(ать асимметрии нулевых точек подключением между дополнительным выво "дом и одним из основных выводов реак тйвногосопротивления, а также свес"тй"к нулю остаточное напряжение в нулевом положении ротора подключениеммежду дополнительным выводом и однимйэ=бейовнцх выводов активного сопРотивления. Для одновременного устране"" ййя асййаетрии нулевых точек и остаточного напряжения между дополнитель "йЪй"Ытйбдои И одним иэси:нбвных выводов включается смешанное сопротивле ние. Формула изобретения 2. Трансформатор по п. 1, о т л и ч а ю щ и й с я тем, что, с целью уменьшейия погрешйости от...

Номер патента: 783865

Опубликовано: 30.11.1980

Авторы: Пастухов, Солынин

МПК: H01F 38/30

Метки: трансформатор, широкополосный

...обмоткой, и сопротивление, подключенное к выводным кон783865 формула изобретения иод а ам вторичной обмотки, сопротивлениевыполнено в виде резистивной пленкиЮнанесенной на поверхность тороидального магнитопровода с зазором по всейее длине,На фиг. 1 изображена электрическаясхема трансформатора; на фиг. 2конструкция трансформатора, на фиг.3приведено поперечное сечение тороидального сердечника с нанесенным йаего поверхность резистивным слоем.-Широкополосный трансформатор токасодержит тороидальный сердечник (ферритовый, нермаллоевый, керамическийи др.) 1, первичную 2 и вторичную 3обмотки, экран 4 и сопротивление 5,подключенное к выводным концам вторичной обмотки. Сопротивление 5 выполнено в виде резистивной пленки,нанеСенной на...

Номер патента: 786939

Опубликовано: 07.12.1980

Автор: Уильям

МПК: H01F 29/12, H01F 38/06, H01F 38/08 ...

Метки: трансформатор

...участковмагнитопровода, и имеет одинаковые внутренние размеры с внутренними размерами подвижной обмотки.На фиг, 1 изображен трансформаторныйузел, вид спереди; на фиг. 2 - то же, видсбоку; на фиг. 3 - магнитопровод трансформатора, вид в перспективе; на фиг, 4 - корпустрансформатора, вид спереди; на фиг. 5 -одна из предпочтительных форм конфигурациипластин, вид в плане.Трансформатор (фиг, 1 - 3) включает магнитопровод 1, выполненный из стальных плоскихпластин, вырезанных так, что они имеют показанную на фиг. 3 конфигурацию,.при помощиперфорнрования или при помощи другого подходящего способа. Пакет стальных листов удержи.вается вместе при помощи зажимов 2, укрепленных в прорезях, выполненных в кромкахлистов. Основной элемент...

Номер патента: 790150

Опубликовано: 23.12.1980

Автор: Матюшин

МПК: H03K 3/53

Метки: импульсный, резонансный, трансформатор, формирующий

...нагрузки путем умень- Я щения амплитуды предимпульса и обеспечение максимальной передачи накоп-. .ленной энергии в нагрузку.Поставленная цель достигается тем, что в импульсном резонансном форми- , 25 рующем трансформаторе, содержащем в цени первичной обмотки зарядный резистор и подключенный к нему комму:татор, причем второй вывод коммутатора соединен с общей шиной, а в цепи вторичной обмотки нагрузочный конденсатор, подключенный одной обкладкой к общей шине, параллельно .которому включен нагрузочный резистор, и накопительный конденсатор, накопительный кбнденсатор выполнен в виде двух накопительных конденсаторов, первый из которых включен между общей точкой первичной и вторичной , обмоток и общей шиной, второй нако- пительный...

Номер патента: 792296

Опубликовано: 30.12.1980

Авторы: Токарев, Уткин

МПК: H01F 19/00

Метки: импульсный, трансформатор

...шайбовым сопротивлением, вывод,вторичной обмотки выполнен в виде жесткогокоаксиала центральная обкладка которогоявляется продолжением центрального стержнявторичной обмотки, а шайбовое сопротивление расположено/ внутри вывода между внут.ренней и внешней обкладками.На чертеже схематически изображен транс.форматор.Трансформатор состоит из тороидальногоферромагнитного сердечника 1 с намотаннойна него первичной обмоткой 2,Вторичная обмотка трансформатора обра.зована объемным витком 3 с центральнымстержнем 4 и закорачивающей пластиной 5,Выводы 6 первичной обмотки 2 проходят вотверстии 7 закорачивающей пластины 5,Присоединение нагрузки осуществляетсяк коаксиальной линии 8, являющейся конструктивным продолжением вторичной обмотки.Вторичная...

Номер патента: 792297

Опубликовано: 30.12.1980

Авторы: Дворжецкий, Панфилов, Туляков

МПК: H01F 19/00

Метки: симметрирующий, трансформатор

...иа центральном стержне объемного40 витка по обе стороны от перегородки.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Мо 106770,кл, Н 01 Е 27/36, 1955. 3 7922977 от перегородки 6, Кольца 10 из ферромагнитного материала расположены на стержне 7по обе стороны от перегородки 6При использовании трансформатора дляфильтрации помех в цепях переменного тока квходной 1 и выходной 2 обмоткам подключаются конденсаторы 11 и 12 соответственно.Входные контакты 13 устройства закрепленыв изолирующей торцовой крышке 14 (в данном варианте) и соединены с выводами конденсатора 11, а через отверстия в перегородке8 - с обмоткой 1,Выходные контакты 15 устройства закреплены в изолирующей торцовой крышке 16...

Номер патента: 792298

Опубликовано: 30.12.1980

Автор: Хименко

МПК: H01F 19/08

Метки: импульсный, трансформатор

...соециненных между собой и расположенных вцоль граней многоугольногомассивного витка.На фиг. 1 изображена магнито-импульсная установка, общий вид; на фиг. 2 разрез А-А на фиг. 1.Ма гнито-импульсная установка включает в себя емкостной накопитель 1, вцепь которого через сильноточный коммутатор 2 включен импульсный трансформатор, состоящий из первичной обмотки,выполненной в виде массивного многоугольника (витка) 3 с выводами 4,5, кграням которого по наружному периметрупримыкают вторичные витки, выполненныев вице шин 6,7,8,9 и отделенные от граней массивного многоугольника 3 изоляционными проклацками 10,11,12,13.Шины 6 и 7, 7 и 8, 8 и 9, 9 и 6соответственно при помощи контактныхсоединений 14, 15, 16, 17 соединеныс коаксиальными...

Номер патента: 792302

Опубликовано: 30.12.1980

Авторы: Кошель, Мелешко, Френкель, Хенкин

МПК: H01F 27/28

Метки: трансформатор

...с обмотками, одна из которых выполнена однослойной с переходами между смежными витками, выпопнен-:. ными по одной образующей, о т л и ч а ющ и й с я тем, что, с целью снижения потерь, трансформатор снабжен токоведущей шиной ,установленной в зоне переходов параллельно образуюшей и подключенной нижним концом к нижнему концу обмотки.т 3 79230Величина всех этих потерь, приходяшаяся на единицу поверхности стенки бака,пропорциональная удельному поверхностному сопротивлению и квадрату касательной составляющей напряженности электромагнитного поля у стенки бака.Целью изобретения является снижениедобавочных потерь в металлоконструкциииндукционных аппаратов, вызываемыхдеформацией поля рассеяния в зоне выполнения межвитковык переходов в...

Номер патента: 792303

Опубликовано: 30.12.1980

Авторы: Белый, Богданов, Борю, Кияткин, Нагайцев, Паршин, Троицкий, Шкуропат

МПК: H01F 29/14, H01F 38/08

Метки: коммутацией, магнитной, регулировочный, трансформатор, трехфазный

...подмагничивания двух контуровуправляемого ярма включены между собойпоследовательно-встречно (фиг. 3).Регулировочная часть витков 4 вторичной обмотки расположена между управляемыми ярмами 5, 6 и включена последовательно с нерегулируемой частью витков3 втЬричной обмотки,При такой конструкции трансформатора сечение управляемых ярм 5 и 6 равно половине сечения стержня, а сечение каж-дого контура 7, 8, 9 и 1 0 равно четверти сечения стержня.Очевидно, что расстояние между первичной,обмоткой 2 и регулировочной частью витков 4 вторичной обмотки незначительное, так как определяется шириной навитой части контура ярма 5, Следовательно, индуктивное сопротивление короткого замыкания предлагаемого трансфор 7923матора, которое, как известно,...

Номер патента: 792304

Опубликовано: 30.12.1980

Авторы: Крещишин, Севастьянов

МПК: H01F 31/00

Метки: крещишинас, севастьянова, трансформатор

...к внут О ренней поверхности металлической бочки 2. Металлическая бочка 2 установлена на изоляционной подставке 13. Высоковольтная обмотка 7 снабженакабельным вводом 14 высокого напряже-ния, проходящим внутри проходного изолятора 15,и выводом 16 к нейтрали трехфазной сети. Крайняя продольная металлическая полоса 3 снабжена присоединительным контактом 17, а крайний металлический стержень 5 снабжен присоединительным контактом 18, Электрические соединения между тороидальными катушками 8 выполнены высоковольтным кабелем 19. Металлическая бочка 2 заполнена изоляцион- З 5 ным диэлектриком. Предельные металли- .ческие полосы 3 и металлические стержни 5 могут быть соединены последбвателъно для получения одной низковольтной обмотки или...

Номер патента: 792306

Опубликовано: 30.12.1980

Авторы: Короткова, Столбов, Шаповалов

МПК: H01F 29/14, H01F 38/08

Метки: сварки, трансформатор

...ника.На фиг. 1 изображена схема трансформатора с подвижным сердечником; на фиг. 2 - принципиальная схема соединения обмоток и векторные диаграммы фаз ных напряжений трансформатора. Трансформатор состоит из кольцевого магнитопровода 1 с размещенными на нем двумя первичными обмотками 2,3 и двумя вторичными обмотками 4;5. Магнитопровод намотан из непрерывной " холоднокатаной электротехнической стели. Внутри кольцевого магиигопровода расположен средний стержень б. Первичная обмотка 2 фазы А и вторичная обмотка 5 фазы С неподвижно закреплены на кольцевом магнитопроводе и расположены диаметрально противоположно. Вто 6 4ричная обмотка 4 фазы А и первичная обмотка 3 фазы С жестко связаныс корпусом 7 и расположены также диаметрально противополо...

Номер патента: 792307

Опубликовано: 30.12.1980

Авторы: Галян, Добровольский, Кучук-Яценко, Лебедев, Патон, Сахарнов, Сидоренко

МПК: H01F 38/08

Метки: трансформатор

...1 (фиг. 1 и 3) состоитиз секций 2, содержащих в себе частьнезамкнутого магнитопровода 3, секций 4первичной обмотки, изоляции 5 между первичной обмоткой, вторичным витком и магнитопроводом, части вторичного витка 6.35Торец незамкнутого магнитопровода, покоторому соединяются сехции трансформатора при сборке, имеет более развитуюповерхность (большая площадь поперечного сечения магнитопровода), чем необходимо по расчету. Это сделано для снижения магнитной индукции так как в местахстыковки неизбежны зазоры и возможнонесовпадение магнитопровода. Витки секций 4 первичной обмотки располагаютсяна части изолированного магнитопровода,как на катушке, изолируются сверху изоляцией 5. На магнитопроводе с секциямипервичной обмотки надета...

Номер патента: 792308

Опубликовано: 30.12.1980

Авторы: Краснобаев, Пастухов, Рывкин

МПК: H01F 29/08, H01F 38/08

Метки: сварочный, трансформатор

...к торцам подвижных катушек или кчасти катушех, выполненных подвижными,крепятся магнитные шунты, в между первичными и вторичными обмотками неподвижно закреплены дополнительные шунты, высота которых равна высоте подвижных. 40На фиг. 1 изображен трансформатор воднофвзном исполнении; нв фиг. 2 - тоже в трехфазном исполнении, у которогоподвижными являются все катушки первичной или вторичной обмотки; на фиг.3- 45трансформатор в однофазном исполнении А;на фиг. 4 - то же в трехфазном исполнении, у которого подвижными являютсялишь часть катушек первичных или вторичных обмоток.50Трансформатор имеет подвижные первичные 1 или вторичные 2 обмотки, перемещающиеся вдоль стержней магнитопровода. К торцам подвижных катушекобмоток прикреплены магнитные...

Номер патента: 792310

Опубликовано: 30.12.1980

Авторы: Борю, Махлин

МПК: H01F 38/32

Метки: трансформатор

...погрешностей при переходных процессах,Цель достигается тем, что последовательно с одной первичйой обмоткой вклю 5чен дроссель, а последовательно с другой первичной обмоткой включен резистор,причем его активное сопротивление равноактивному сопротивлению дросселя,На чертеже изображена схема предлагаемого трансформатора,Трансформатор содержит магнитопровод 1, на котором смонтированы двевключенные встречно-параллельно первичны обмотки 2 и 3 и вторичная обмотка 4, Два полюса первичных обмоток 2и 3 соединены между собой черездроссель 5 и два полюса этих обмоток -через активное сопротивление 6, котороесоответствует активному сопротивлению 20дросселя 5.Работает трансформатор следующимобразом.При протекании по первичной обмоткетока аварийного...

Номер патента: 792311

Опубликовано: 30.12.1980

Авторы: Буряк, Павлов

МПК: H01F 38/32

Метки: нулевой, последовательности, трансформатор

...пары магнитопроводов соединены тоже встречно-последовательно и подключены к к источнику 16 подмагничивания переменным током, причем источники синхронны с сетью, а фаза источника 16 сдвинута на 90 относительно фазы источоника 15.3 7923Позицией 17 обозначена кривая зависимости выходного сигнала первой пары магнитопроводов от углового сдвигафаз 8 между током подмагничиванияпервой пары магнитопроводов и током нулевой последовательности, позицией 18 кривая зависимости выходного сигналавторой пары магнитопроводов от сдвигафазы тоха нулевой последовательности,позицией 19 - кривая выходного сигнала 16устройства в целом,Выходной сигнал первой пары магнитопроводов имеет максимум при Я =0и 8=180, а минимумы при 6 = 90и 9"-270,15Напротив,...

Номер патента: 792312

Опубликовано: 30.12.1980

Автор: Черников

МПК: H01F 38/30

Метки: каскадный, трансформатор

...каскада, так что вторичная обмотка первого каскада является первичной обмоткой второго каскада.2. Трансформатор по п. 1, о т л и -чающий с я тем, чтоодинизсердечников выполнен с зазором.3. Трансформатор по п. 1, о т л ич а ю щ и й с я тем, что оба сердечника выполнены с зазором. Источники информации,принятые во внимание при экспертизе 1. Авторское свтдетельство СССР603009, кл. Н 01 Р 40/06, 1976. 2, Авторское свидетельство СССР М 307520, кл. Н 01 Р 19/00, 1969,3. Авторское свидетельство СССР 45504254, кл, Н 01 Г 40/05, 1973. 4. Авторское свидетельство СССР3 792вторичной обмотками на каждом из них,причем для увеличения точности и уменьшения числа витков вторичная обмоткапервого каскада и первичная обмотка второго каскада выполнены...

Номер патента: 803025

Опубликовано: 07.02.1981

Авторы: Бревда, Виноградов, Павлов, Пестряева, Шуняков

МПК: H01F 27/28, H01F 38/02

Метки: преобразовательный, трансформатор

...трех стержнях магнитопровода в звезду, состоят каждая из двухходовых катушек 5-8, соединенных параллельно и расположенных вдоль оси стержня магнитопровода 9, а части 3 и 4, соединенные в треугольники, из двухходовых катушек 10-13, причем катушки 10 и 11 соединены между собой последовательно и ЗО образуют пару катушек, аналогично катушки 12 и 13 соединены между собой последовательно и образуют другую пару. Пары последовательно соединенных катушек соответственно 10,11 и 35 12,13 соединены параллельно. Катушки 10-13 расположены вдоль оси стержня магнитопровода аналогично катушкам 5,6,7,8, Катушки 5-8 имеют по 4 витка, а катушки 10-13 по 3,5 витка. 40 Таким образом, части 1 и 2, соединенные в звезду, имеют по 4 витка, а час - ти 3 и 4,...

Номер патента: 803028

Опубликовано: 07.02.1981

Авторы: Запарин, Кириллов, Курышев, Романченко, Терещенко

МПК: H01F 30/00, H02M 7/44

Метки: преобразователяпостоянного, трансформатор, трехфазныйпеременный

...применяемой при изготовлении магнитопроводов, зависит отчастоты выходного напряжения преобразователя.Амплитуда выходного напряжения преобразователя определяется соотношением чисел витков первичных и вторичных обмоток, соединенных по схеме"Звезда",Формирование многоступенчатойсинусоиды выходного напряжения ввыходном устройстве основано на принципе магнитного суммирования вращающихся полей, Закон изменения токов 30во времени и порядок расположенияпроводников с токами в пазах магнитопровода задают пространственноераспределение во времени намагничивающих сил, которые определяют гармонический спектр выходного напряжения,Косинусные обмотки относятся кобмоткам с неравным числом витков,что обеспечивает исключение из кривойвыходного...

Номер патента: 803029

Опубликовано: 07.02.1981

Автор: Шитов

МПК: H01F 31/00

Метки: токосъемный, трансформатор

...обмотки 5 наматывается на своемсердечнике б, представляющем собой кольца с радиальными пазами. Сердечники 6 распологаются в корпусе 7 равномерно по окружности кольцевого серцечника 3, причем последний входит в радиальные пазы сердечников 6, замыкая таким образом магнитную цепь трансформатора.Секции неподвижной обмотки 5 соединяются согласно-параллельно. Сердечники б крепятся винтами 8 к крышке 9. Торцовые поверхности трансформатора закрыты крышками 10.Токосъемный трансформатор может использоваться для съема электрического сигнала с вращающегося объекта или для передачи электрического сиг нала на вращающийся объект.Предлагаемое устройство работает следующим образом. Втулка 2 устанавливается и закрепляется на вращающемся валу 1. 20При...

Номер патента: 805427

Опубликовано: 15.02.1981

Авторы: Савин, Семилеткова

МПК: H01F 27/04

Метки: трансформатор

...данного трансявляется усложнение конструксчет специальных отвОдов, сочасти наружной обмотки. Цель изобретения - упрструкции соединительных оформатора;Поставленная цель достигается тем, 0 что, в трансформаторе с вводом,к внутренней обмотке через отверстие в твердой изоляции, разделяющей наружную обмотку на две части, в твердой изоляции по винтовой линии, огибающей отверстие для ввода внутренней обмотки, выполнен канал, в котором размещены отводы, соединяющие части наружной обмотки. Кроме того, отвод, соединяющий части наружной обмотки, выполнен 30 проводом обмотки, являющимся витком обмотки.На фиг. 1 показаны обмотки трансформатора,общий вид; на фиг. 2 - поперечное сечение обмоток; на фиг. 3 осевое сечение обмоток; на фиг; 4...

Номер патента: 805428

Опубликовано: 15.02.1981

Автор: Савин

МПК: H01F 27/29

Метки: трансформатор, трехфазный

...эту обмотку с другими обмотками, расположены горизонтально.На Фиг. 1 показана схема соединения обмоток вф треугольник; на фиг.2 - пример конструктивного выполнения отводов обмотки, соединенной в треугольник.На стержни магнитопровода 1 установлены фазные обмотки 2, 3 и.4. Ка-. тушки 2 и 4 - левой намотки, катушка 3 - правой. Катушки имеют верхние отводы 5, б и 7 и нижние отводы 8, 9 и 10.Горизонтальные отвода 11, 12 и 13 и вертикальные отводы 14 и 15 соединяют обмотку в треугольник и с вво дами 16, 17 и 18. Отводы 5, 7 и 9- начала катушек, а отводы б, 8 и 10 - концы катушек. Отвод 12 соединяет конец катушки 2 с началом катушки 3, отвод 11 соединяет конец катушки 3 с началом катушки 4, отводы 13 и 14 соединяют конец катушки 4 с началом...

Номер патента: 805430

Опубликовано: 15.02.1981

Авторы: Бурыкин, Ешелькин

МПК: H01F 27/29

Метки: трансформатор

...с вывода.ми 8 (начало) и 9 (конец). Обмотки располо.жены на магнитопроводе 10. На .фиг. 1 показано, что начало 2 первичной обмотки 1 и на.чало 5 первой секции. 4 вторичной обмотки,а также конец 3 первичной обмопси 1 и ко.нец 9 второй секции 7 вторичной обмоткисмещены относительно друг друга. Возможныварианты конструкции трансформатора, гдеотмеченные. концы и начала обмоток располо.жены друг, против друга, т,енамотка первич.. ной обмотки 1 и первой секции 4 может на.Чинаться одновременнотак же как намоткапервичной обмотки 1 и второй секции 7вторичной обмотки может заканчиваться одновременно. Полоса фольги 4 с одной стороныи часть тголосы 1, намотанная одновременнос полосой 4, с другой стороны образуют об.кладки конденсатора 11,...

Номер патента: 805431

Опубликовано: 15.02.1981

Авторы: Загидуллин, Комаров, Лавренов

МПК: H01F 30/12

Метки: трансформатор

...На эти пластины обмотки наносятся печатным методом, электрическим осаждением серебра, меди и т,п. или с помощью методов многослойной печатной технологии. Они также могут быть выполнены обычным изолированным проводом.Для обеспечения механической прочнос О ти неразъемной и нерегулируемой конструкции, а также для сохранения геометрических размеров, взаимного расположения все устройство может быть залито компаундами.5Расстояние между обмотками и ихгеометрические размеры определяются по прилагаемой методике.Когда близко расположенные одинаковые спиральные обмотки расположены соосно, их витки находятся друг против друга, и взаимная емкость имеет максимальное значение при заданной величине. 25 Когда используются обмотки разных размеров...

Номер патента: 807391

Опубликовано: 23.02.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...3. Проводйик 1 разделен на 2 М неразрывных участка,обьединенных в две многолроволные линии 43 807391 и 5. В первой линии расположены параллельно между собой нечетные участки проводника 1: :1 - 1, 1 - 3, 1 - 5,1-(2 И - 3), 1 - (2 й - 1), а во второй линии 5 - четные участки проводника 1: 1 - 2, 1 - 4, 1 - 6 1 - (2 й - 2), 1 - 2 й. В первой линии 4 имеется дополнительный про. водник 6, начало которого соединено с общей шиной 2, а во второй линии 5 имеется допол. нительный проводник 7, начало которого соеди. нено с концом проводника 6. Во вторую ли- О нию 5 введен другой дополнительный проводник 8, конец которого соединен с общей ши. ной 2, а его начало с началом его проводника 7 об. разуют симметричный выход трансформатора 9 и 10,...

Номер патента: 807392

Опубликовано: 23.02.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...а в многопроводную линию 3 - два дополнительных провод.ника 8 и 9. Конец проводника 6 соединен сначалом проводника 8, а конец проводника7 соединен с началом проводника 9. Первуюпару входов 10 и 11, симметричных относительно общей шины 5, образуют: начало про.водника 6 и конец проводника 9 - вход 10,начало проводника 7 и конец проводника 8 -вход 11. Другую пару входов 12 и 13 предла.гаемого дифференциального трансформатора,причем вход 12 симметричен относительно общей шины 5, а вход 13 несимметричен относительнообщей шины 5, образуют: начало проводника 8 и начало проводника 9 - вход 12,начало проводника 1 - вход 13,Проводники 6 и 7 образованы внутреннимипроводниками коаксиальных линий, внешниепроводники которых, объединены по всей...

Номер патента: 807394

Опубликовано: 23.02.1981

Автор: Машенцев

МПК: H01F 38/30

Метки: нулевой, последова-тельности, трансформатор

...замкнутый магнитопровод, первичную цепь, образованную фазами контролируемой сети, и вторичную обмотку, размещен.ную на магнитопроводе, снабжен фазнымимагнитными шунтами с подстроечными ферромагнитными сердечниками, причем фазы контролируемой сети размещены в окнах магнитных шунтов.На фиг. 1 изображено устройство ТТНП стремя подстроечными сердечниками; нафиг. 2 - то же, с одним сердечником переменного сечения.Устройство включает замкнутый магнито.провод 1 с шунтами 2, первичную цепь 3,образованную фазами контролируемой сети,которые при монтаже пропускаются и жесткозакрепляются в окнах шунтов.2. В зазорахмагнитных шунтов 2 расположены ферромагнитные подстроечные сердечники 4 индивидуально для каждой фазы, или один сердечникпеременного...
