Многофазный трансформатор

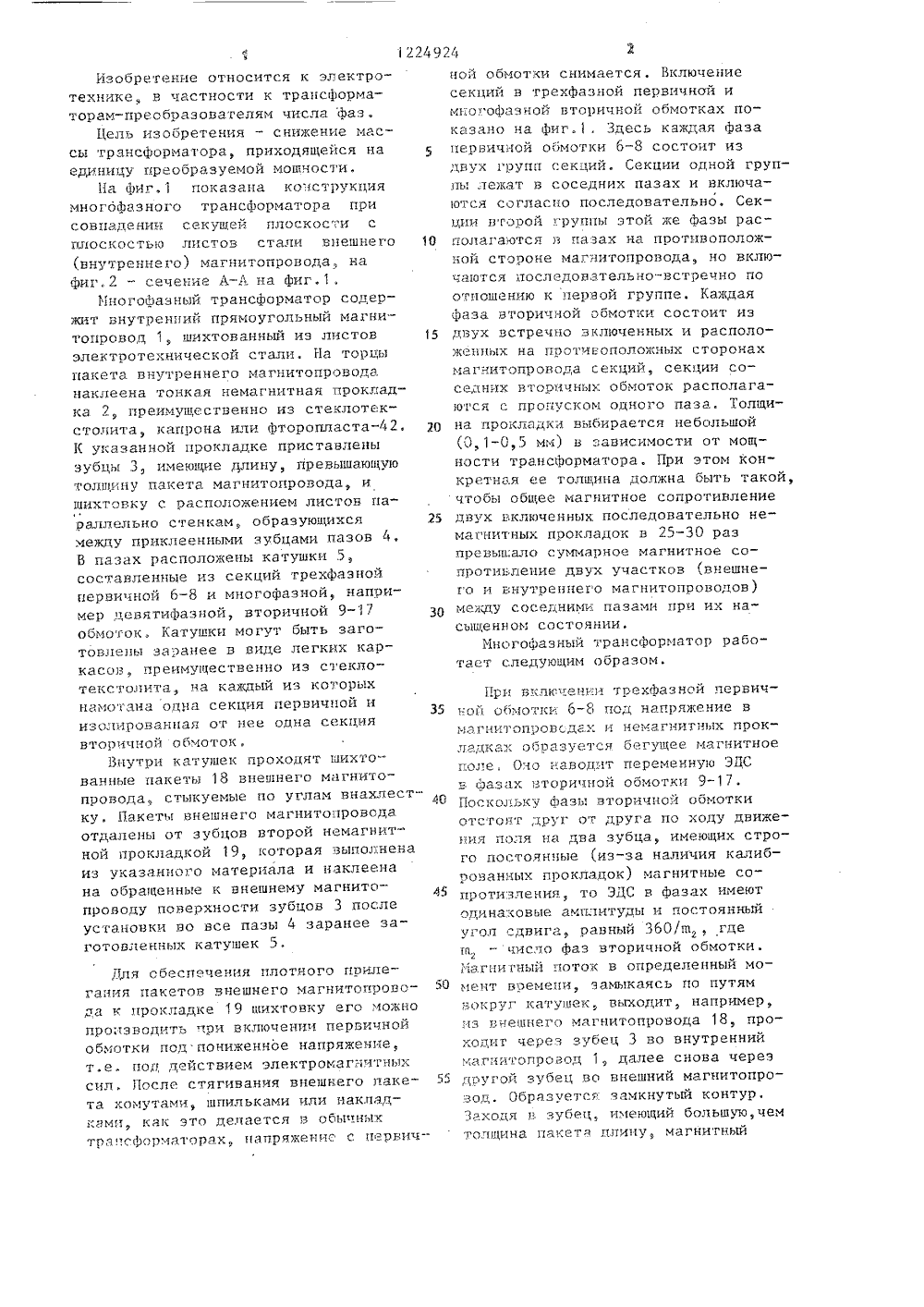

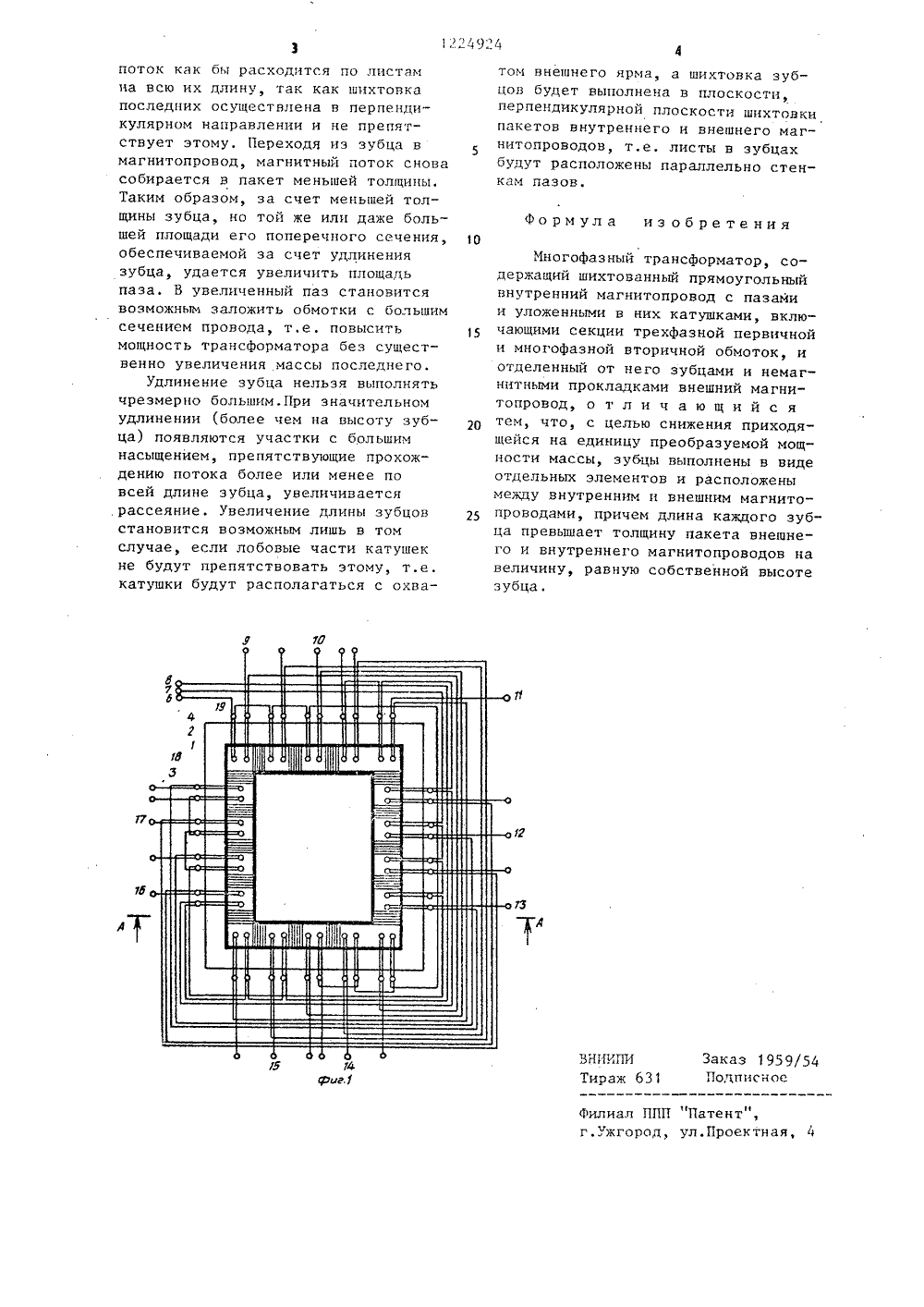

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ПИСАНИЕ ИЗОБРЕТЕН СВИДЕТЕЛЬСТВУ ХУМ ГОСУДАРСТВЕННЫЙ КОМИТЕТ, СССРПОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(46) 15.04.86. Вюл, 9 14 (72) В.С, Данилов, Н.Н. Левин, А.М. Олейников и А.В. Якушков (53) 621.314.254 (088.8) (56) Иванов-Смоленский А,В. Электрические машины. М.; Энергия, 1980, с. 464-465.Авторское свидетельство СССР 9 1125665, кл. Н 02 ш 9/02, 1982, (54) МНОГОФАЗНЫЙ ТРАНСФОРМАТОР (57) Изобретение относится к трансформаторам-преобразователям числа фаз. Устройство содержит внутренний прямоугольный магнитопровод 1, на торцы пакета которого наклеена не- магнитная прокладка 2. К указанной ,прокладке 2 приставлены зубцы 3ЯО, 1224924 А(59 4 Н 02 М 514 имеющие длину, превышающую толщинупакета магнитопровода, В пазах расположены катушки, составленные изсекций трехфазной первичной и многофазной вторичной обмоток. Внутрикатушек проходят шихтованные пакеты 18 внешнего магнитопровода. Пакеты внешнего магнитопровода отделеныот зубцов второй немагнитной прокладкой 19. За счет меньшей толщины зубца, но той же площади его поперечного сечения, обеспечиваемой засчет удлинения зубца, увеличиваетсяплощадь паза. В увеличенный пазстановится возможным заложить обмотки с большим сечением провода, т.е.повысить мощность трансформаторабез существенного увеличения массыпоследнего. 2 ил, 122492Изобретение относится к электротехнике, в частности к трансформаторам-преобразователям числа фаз,Цель изобретения - снижение массы трансформатора, приходящейся наединицу. Преобразуемой мошности.На Фиг,1 показана конструкциямнагафазнага трансформатора присовпадении секущей плоскости сплоскостью листов стали внешнега(внутреннего) магнитапровода, нафиг. 2 - сечениА-А на фиг,1,Многофазный трансформатор содержит внутренний прямоугольный магнитое)ОБО ц 1 9 шихтованный иэ листовэлектротехнической стали. На торцыпакета внутреннего магнитопроводанаклеена тонкая немагнитная прокладка 2, преимущественна из стеклотекстолита, капрана или Фторопласта. 10К указанной прокладке приставленызубцы 3, имеющие длину, превышающуютолшину пакета магнитапровода, ишихтавку с расположением листов параллельно стенкам, образующихся 25между приклеенньеми зубцами пазов Й 1,В пазах расположены катушки 5,саставленнье из секций трехфаэнайпервичной 6-8 и мнагофазнай, например девятифазной, вторичной 9-7 ЗОобмоток., Катушки могут быть заготовлены заранее в виде легких каркасов, преимущественно из стеклотексталита, на каждый из когорыхнамотана оцна секция первичной ииэоИраванная от нее одна секциявторичной обмоток.ВУтри катушек проходят шихтаванные пакеты 18 внешнего магнитапровода стьпсуемые по углам внахлестку. Пакеты внешнего магнитапроводаотдалены ат зубцов второй немагнитнай прокладкой 19, которая выполненаиз указанного материала и наклеенана обращенные к внешнему магнитопроводу поверхности зубцов 3 послеустановки ва все пазы ч заранее заготовленных катушек 5. Для обеспечения плотного прилегания пакетов внешнего магнитопровада к прокладке 19 шихтовку его можно про;1 зводить при включении первичной обмотки пад пониженное напряжение, т. е, под деиствием электрома геи Нь 1 х сил. После стягивания внешнего пакета хомутами, шпильками или накладками, как эта делается в обычных тра 11 сфор;1 аторах напряжение с изрвичной обмотки снимается, Включение секций в трехфазнай первичной и многофазной вторичной обмотках показано на Фиг.1, Здесь каждая Фаза первичной обмотки 6-8 состоит из деух групп секций, Секции ОднОЙ группы лежат в соседних пазах и включа 1 ются согласно последовательно. Секции второй групш этой же фазы располагаются в па:ах на противоположной стороне магнитопровода, но включаются последовательно-встречна по отношению к первой группе. Каждая фаза вторичной обмотки состоит из двух встречно включенных и расположенных на противоположных сторонах магнитапровода секций, секции соседних вторичных обмоток располага 1 ются с пропуском одного паза. Толщина прокладки выбирается небольшой 0,1-0,5 мм) в зависимости от мощности трансформатора. При этом конкретная ее толщина должна быть такой, чтобы общее магнитное сопротивление двух вкл 1 юченных последовательно не- магнитных прокладок в 25-30 раз превьш;ала суммарное магнитное сопротивление двух участков (внешнега и внутреннего магнитопровадав) 1 е 11 сду соседними. пазами при их насыщенном состоянии.Многофазный трансформатор работает следующим образом. При в 1 слкчении трехфазнай первич-.ай обмотки 6-8 под напряжение в НагниОНзаводах и немягнитнь 1 х прок ладках образуется бегущее магнитное пале, Она наводит переменну 1 ю ЭДС в фазах вторичной обмотки 9-11. Поскольку фазы вторичной обмотки отстоят друг ат друга па ходу движения па.я на два зубца, имеющих строго постоянные сиз-за наличия калиб - Рованных прокладок) магнитные сопротивления, то ЭДС в фазах имеют адинасовые амплитуды и постоянный угол .двига, равный 360/ш где т, - число фаз вторичной обмотки. агпитный поток в определенный момент времени, замыкаясь по путям вокруг катушек выходит, например, из внешнега магнитоправода 18, проходит через зубец 3 во внутренний магнитаг 1 равод 1, далее снова через другой зубец во внешний магнитопрозод. Образуется замкнутый контур. Заходя в зубец, имеющий большую,чем толщина пакета пнину,. магнитныйЗаказ 1959(5Подписное ПИПИраж бЗ итент .Проектна Филиал ППП г.ужгород,поток как бы расходится по листамна всю их длину, так как шихтовкапоследних осуществлена в перпендикулярном направлении и не препятствует этому, Переходя из зубца вмагнитопровод, магнитный поток сновасобирается в пакет меньшей толщины.Таким образом, за счет меньшей толщины зубца, но той же или даже большей площади его поперечного сечения,обеспечиваемой за счет удлинениязубца, удается увеличить площадьпаза. В увеличенный паз становитсявозможным заложить обмотки с большим сечением провода, т.е. повысить мощность трансформатора без существенно увеличечия массы последнего.Удлинение зубца нельзя выполнять чрезмерно большим.При значительном удлинении (более чем на высоту зубца) появляются участки с большим насыщением, препятствующие прохождению потока более или менее по всей длине зубца, увеличивается рассеяние. Увеличение длины зубцов становится возможным лишь в том случае, если лобовые части катушек не будут препятствовать этому, т.е. катушки будут располагаться с охватом внешнего ярма, а шихтовка зубцов будет выполнена в плоскости,перпендикулярной плоскости шихтовкипакетов внутреннего и внешнего магнитопроводов, т,е, листы в зубцахбудут расположены параллельно стенкам пазов,Формула изобретения1 О МногоФазный трансформатор, содержащий шихтаванный прямоугольный внутренний магнитопровод с пазами и уложенными в них катушками, включающими секции трехфазной первичной и многофазной вторичной обмоток, и отделенный от него зубцами и немагнитными прокладками внешний магнитопровод, о т л и ч а ю щ и й с я тем, что, с целью снижения приходящейся на единицу преобразуемой мощности массы, зубцы выполнены в виде отдельных элементов и расположены между внутренним и внешним магнитопроводами, причем длина каждого зубца превышает толщину пакета внешнего и внутреннего магнитопроводов на величину, равную собственной высоте зубца.
