Номер патента: 788581

Опубликовано: 20.07.1996

Авторы: Анцыгин, Пакушин, Широков

МПК: B63B 17/04, B63B 7/08

Метки: леерное, надувного, ограждение, плавучего, средства

Леерное ограждение надувного плавучего средства, состоящее из эластичного пояса с гребнем и шпура удержания, отличающееся тем, что с целью упрощения конструкции и повышения эксплуатационных характеристик, эластичный пояс выполнен из двух листов материала, гребень в форме трубки, образованной упомянутыми листами материала, а шпур удержания размещен внутри упомянутой трубки, причем листы эластичного пояса выполнены со сквозными отверстиями.

Номер патента: 886401

Опубликовано: 20.12.1995

Авторы: Анцыгин, Пакушин, Широков

МПК: B63B 7/08, B63C 9/28

Метки: надувное, плавучее, средство

НАДУВНОЕ ПЛАВУЧЕЕ СРЕДСТВО, содержащее корпус и соединенные с бортами корпуса откидывающиеся поплавки, отличающееся тем, что, с целью повышения безопасности выхода человека из воды, поплавки в нем соединены с корпусом гибкой связью, выполненной в виде полотнища, закрепленного по длине борта и поплавка.

Номер патента: 1807216

Опубликовано: 07.04.1993

Авторы: Анцыгин, Бойко, Ищенко, Микрюков, Шибка

МПК: E21F 1/14, E21F 5/00

Метки: взрывоустойчивая, лотос, перемычка, шахтная

...по периметру горной выработки, Поддействием воздушного потока со скоростьюЧ полотнище 1 перемычки разворачиваетсяи все устройство растягивается вдоль выработки (фиг, 1). Для перекрытия проходного 10сечения выработки узел 10 соединения шнуров амортизатора 9 перемещают навстречупотоку Ч на противоположную сторону относительно места крепления исполнительного органа перемычки. При этом края 15зубчатого контура, увлекаемые амортизационными шнурами 9, через разъемное соединительное устройство 8, стропы 7управления и петли 6 начинают заворачи- .ваться внутрь к центру сечения выработки и 20постепенно перекрывают его полностью. Втаком положении амортизационные шнуры9, находясь в растянутом состоянии, за свободные концы, собранные в узел 10,...

Номер патента: 1745976

Опубликовано: 07.07.1992

Авторы: Авилов, Анцыгин, Воробьев, Рогизный

МПК: E21F 15/00

Метки: массиве, полостей, твердеющем, формирования

...эластичной емкости в виде эластичной емкостью; внутренняя камера, выполненная из высокопрочного герметичного материала, обеспечивает контур формируемой полости, а наружная герметизацию ее стенок. Таким образом, внутренняя камера, которая воспринимает нагрузки, возникающие при формировании полости; является груэонесущей, в то время как в ранее известных конструкциях груэонесущей является наружная, негерметичная камера. За счет этого обеспечивается возможность извлекать и повторно использовать грузонесущую камеру, а наружную, не извлекаемую из твердеющего массива, камеру. изготавливать из недорогих, мало- прочных герметичных пленочных материалов, например полиэтилена,Выполнение внутренней камеры из высокопрочного материала...

Номер патента: 1668551

Опубликовано: 07.08.1991

Авторы: Анцыгин, Васильева, Забела, Значков, Ихсанов, Карамышев, Муров, Пакушин

МПК: E02B 15/04

Метки: аварийное, воды, нефти, ограждение, поверхности, предотвращения, растекания

...накладками 13 в виде заделанной под люверсы ткани с открытой кромкой 14 по течению реки. Ограждение установлено на двух якорях 15, прикрепленных к концам силового каната 6.На внутренней поверхности каждой цилиндрической секции у ее торцов закреплено уплотнение 16.Аварийное ограждение работает следующим образом.В зависимости от ширины реки собирают на берегу необходимое количество секций 1, подсоединяют к первой секции воздуходувку 2 с трубопроводом 3. Поплавки 4 соединяют между собой зллипсными кольцами 8, вшитыми в карманы 7, вдевая друг в друга по разным диаметрам и поворачивая впоследствии до совпадения плоскостей фартуков 5, затем соединяют участки силового каната 6 узлами 9. После включениявоздуходувки 2 наполнения поплавков...

Номер патента: 1645958

Опубликовано: 30.04.1991

Авторы: Анцыгин, Дойных, Дьяченко, Зосимова, Тарасенко, Шаталов

МПК: G06F 11/00

Метки: узлов, цифровых

...слово дпя ситуации 2 О а) имеет вид ООО"01"00..00; для ситуации б) - ОО,О"10"ООО. Таким образом схема коррекции ошибок, появляющихся в результате одиночных константных неисправностей, в данном 25 случае исправляет ошибку, являющую ся результатои одиночной неисправности типа "перемычка"В результате коррекции инвертируется тот разряд информационного слова, записанного 3 О в регистр 2, номер которого на единицу меньше номера нуля в результа те сравнения2,4Обратнюй код информационного слова проходит с одиночной ошибкой (на ныходе триггера 21 устанавливается уровень "1", разрешающей коррекцию, в регистр 2 записано информационное спово с одиночной ошибкой), прямой код с циклическим сдвигом - 40 также с одиночной ошибкой, Этот слу" чай...

Номер патента: 1617153

Опубликовано: 30.12.1990

Авторы: Анцыгин, Артеменко, Гендельман, Ильинский, Лебедьков, Марголис, Овчаров, Охотников, Шевченко

МПК: E21F 1/14

Метки: газотеплоизолирующее

...торцами с наружным7 и внутренним 6 слоями оболочки стенки 2.Утарца пластины 11, соединенного с наружным слоем 7, выполнена сквозная перфорация 12 для образования ваздушнага каналапо периметру наружнага слоя 7. Перфорация 12 может быть выполнена в виде продольных щелей или любой другой формы.Во внутреннем слов 6 в нижней части 4выполнены отверстия 13 для сообщениявнутренней полости 10 с теплаизалируащей полостью 5. С атмосферой теплаизалирующая полость 5 сообщена черезотверстия 14 в верхней части 3 с элементом15 регулирования давления, выполненнымв виде пластийы 16 из эластичнага матери"ала, перекрывающей отверстие 14. Последнее расположено над входом ";7,Устройство работает следующим образам.В транспортном положении усрайствасвернуто в...

Номер патента: 1617091

Опубликовано: 30.12.1990

Авторы: Анцыгин, Бондаренко, Денисов, Юров

МПК: E02B 9/04

Метки: водозаборное, сооружение

...глубинные и поверхностные поплавки размещены попарно с обеих сторон полотнища по линии каждой гибкой связи,Рие.ЯСоставитель Г,ЦветковаРедактор А.Маковская Техред М.Моргентал Корректор А,Обруч Заказ 4102 Тираж 531 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 енно-иэдательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 рои Изобретение относится к гидротехническим сооружениям, а именно к водозаборным устройствам.Цель изобретения - упрощение конструкции и монтажа, 5На фиг. 1 показано водозаборное сооружение; на фиг. 2-то же, поперечный разрез.Водозаборное сооружение состоит из гибкого полотнища 1 с поверхностными 2 и глубинными 3 поплавками. Посредством...

Номер патента: 1588671

Опубликовано: 30.08.1990

Авторы: Анцыгин, Клевицкий, Крутоголов, Лея

МПК: B65G 69/20

Метки: лесосплавного, подплав, пучка

...выполненной съемной или водорастворимой.Перед закладкой пневмоподплава в пучок петли 4 последовательно соединяют одна через другую и замыкают последнюю петлю чекой 5. Затем заполняют емкость воздухом с избыточным давлением, выполняя условие где Р и Р - давление воздуха в емкости иее объем в положении минимального объема;Р и Р - давление воздуха в емкости иее объем в положении максимального объема.Величина Р - давление воздуха в емкости в конце сплава - заранее известна, она выбирается из условия обеспечения необходимых внутренних распорных усилий в пучке и для эластичных подплавов на основании опыта эксплуатации Р=0,15 - 0,2 ати. Поскольку величины У,и У также заранее известны, то при заполнении емкости возду 5 10 15 20 25 30 хом...

Номер патента: 1585480

Опубликовано: 15.08.1990

Авторы: Анцыгин, Маралов, Петровнин

МПК: E04H 15/20

Метки: купольное, пневматическое, сооружение

...гибкой связи 15, 10пришивных манжет 16 с люверсами 17.Опорой для тента 3, состоящей из сопряженных оболочек двоякой кривизны,служит центральная пневмостойка 6 с малой гибкостью, соединенная с тентом 3монтажным швом 7. Пневмостойка может .15выполнять роль элемента для преднапряжения тента 3 с помощью изменения в нейизбыточного давления.Крепление тента 3 по периметру арочных элементов 1 осуществляется на монтажных швах. Для этих целей на арочныхэлементах в диаметральной плоскости размещен резино-тканевый гребень. Защита монтажного шва и арочных элементов отатмосферных воздействий обеспечивается 25тканевыми фартуками 19, зафиксированными утяжкой кромочного канатика 20 фиг, 4).Оттяжки 8 выполняются из канатов, тросов, лент. Они...

Номер патента: 1551776

Опубликовано: 23.03.1990

Авторы: Анцыгин, Бондаренко, Денисов, Егоров, Коноплев, Охотников, Федосов, Чертов, Юров

МПК: E02B 9/04

Метки: водозаборное, речное, сооружение

...Поплавок 2 Фиксируется н заданном положении тягами 12. Крайние полотница 5 соединены посредством гибких тяг 13 и блоков 14, поноротно установленных на вертикальных сваях 15, с тяговыми устройствами (не показаны), которые позволяют управлять положением н плане полотнищ 5 относительо водозаборного фронта. Поворот поплавков 6 с полотнищами 5 40 на шарнирах 4 возможен как в одну,о так и в другую сторону на угол 0-180 за счет перемещения тяг 13 через блоки 14 на сваях 15, погруженных в дно водоема вдоль шарниров 4 (в створе 45 полотница 1). Сооружение устанавливается параллельно берегу реки 16 на нходе в отводящий канал 17 с образованием донного водозаборного окна 18,50При глассоной миграции рыб на нерест по реке 16 систему подвижных...

Номер патента: 1537832

Опубликовано: 23.01.1990

Авторы: Андронов, Анцыгин, Воробьев, Дружков, Рахутин, Степин, Хмарский, Яшков

МПК: E21F 1/14

Метки: выработок, горных, перекрытия, перемычка

...стороны, противоположной действию нагрузки, Надувные оболочки соединены с вертикальными стойками с помощью элементов крепления в виде упругоэластичных связей 7,Перемычка монтируется следующим образом.В почве и кровле выработки заполняют углубления под вертикальные стойки 5, которые располагают на расстоянии 0,5 до от стенки выработки для того, чтобы при установке крайних вертикальных надувных оболочек 4 в надутом состоянии они находились по их оси, следующие углубления под вертикальные стойки располагают по направлению к центральной оси выработки на расстоянии Йь от крайних, а остальные равномерно между ними с шагом, равным 1- 1,5 с 1 , затем в эти углубления устанавливают вертикальные стойки 5, жестко закрепляютв них, например, с...

Номер патента: 1535936

Опубликовано: 15.01.1990

Авторы: Анцыгин, Жданков, Марачев, Пакушин

МПК: E02B 15/04

Метки: бонового, заграждения, секций, соединение

...Фиксирующих элементов.Простота указанных операций при ми 5 Онимальной легкости конструкции позволяет быстро и надежно выполнить соединение и рассоединение секций бонового заграждения,Предлагаемое соединение выполняется из гибкого материала, не имеющегоостаточных деформаций при докритических нагрузках, например, из синтетической кордовой ткани, способной свдриваться посредством Т.В.Ч. либо сшиваться на швейных машинках какстроп -л ец ты.Технология изготовления соединения следующаяТорцовая кромка секции боновогозаграждения складывается вдвое на заданную ширину петли, в которую долженвходить Фиксирующий элемент.Выполняются поперечные разрезы,количество которых определяется заданцьм числом петель, оптимальная ширина петель...

Номер патента: 1528844

Опубликовано: 15.12.1989

Авторы: Анцыгин, Бондаренко, Денисов, Лемешев, Охотников, Щепанский

МПК: E02B 7/02

Метки: водоподпорная, плотина

...рулоны, доставляются с завода к месуту монтажа. Свободные концы эластичных полотнищ понура 1, шпунта 2 и 3 размещаются в траншеях под углом к дну реки и параллельно друг к другу. После установки полотнищ 1, 2 и 3 в траншеях их заполняют песком или бетонной смесью с послойным уплотнением.Затем на дно реки между полотнищами шпунта 2 и 3 укладываются основные горизонтальные полотнища 5 и 6 флютбета, внутренние кромки которых соединяются с анкером 13 и гибкими связями 9 несущей оболочки 4 с помощью дополнительных полотнищ 8, 10 и 12. После этого свободные концы полотнищ- 7 соединяются вместе друг с другом в один узел 1. Концы основных вертикальных полотнищ 2 и 4, 3 и 4 сворачиваются в рулон 21, а дополнительные силовые полотнища 14 и 15...

Номер патента: 1481778

Опубликовано: 23.05.1989

Авторы: Анцыгин, Гречишников, Полонская, Шанин

МПК: G06F 13/00

Метки: каналом, магистрали, связи, сопряжения

...регистр 6, это производится через элементы И группы 20.По импульсу с четвертого выхода распределителя 2 импульсов устанавливается в "1" триггер 15Триггер 4 устанавливается в "1" и разрешает прохождение кода с регистра 6 на выходы 8 устройства через коммутатор 5 по переднему фронту сигнала 12 строба выдачи при условии "1" триггера 14.Если за время выдачи на входы 10 не поступило ни одного импульсного сигнала, то триггеры 14 и 15 сбрасываются по заднему фронту сигнала 12 ,строба выдачи, а триггер 4 устанавливается в "О" по переднему фронту следующего сигнала 12 строба выдачи если триггер 14 находится в "0". 1 астота импульсов генератора 1 должна быть выбрана в соответствии с временем переключения используемых в устройстве...

Номер патента: 1465602

Опубликовано: 15.03.1989

Авторы: Авилов, Анцыгин, Рогизный

МПК: E21F 15/02, E21F 5/00

Метки: закладочном, массиве, полости, твердеющем, формирования

...объемных весов материала закладки и наполнителя емкости занимает проектное положение и погружается в закладочный материал 10, находящийся н жидкой фа эе, на величину, определяемую иэ приведенного ниже соотношения, но не менее чем на половину проектной высоты формируемой выработки:1, 5 н30г-Р й - В=В 35 40 где 0 - диаметр емкости, и;Ь - глубина погружения емкости,м;объемный вес наполнителя ему.костиу кг/м робъемный вес закладочногоу Мн3материала, кг/м11 осле схнатывания закладочного массива производят герметизацию.линии 11 стыков заполненной емкости 3 и затвердевшей закладки 12 глинистым материалом, а в случае, если доступ в выработанное пространство невозможен, - дополнительной подачей наполнителя в емкость до создания в ней избыточного...

Номер патента: 1465488

Опубликовано: 15.03.1989

Авторы: Анцыгин, Васильева, Ихсанов, Морозов, Пакушин

МПК: E02B 15/04

Метки: воды, нефтепродуктов, нефти, ограждение, поверхности, предотвращения, растекания

...1 О, Такое соединение Обеспечиваетгерметичность между секциями, Соединение каната 7 между секциями производится скобой 11 со съемным пальцем12. Штуцер конечной секции заглушается пробкой или оснащается редукционным клапаном 13. 15Ограждение работает следующим об разом,В зависимости от ширины реки ог"раждение может устанавливаться подвум схемам: при широкой реке секции ограждения могут устанавливатьсяпоследовательно (фиг. 4), а при .Неширокой " отдельными секциями парал,лельно (фиг. 5). Сборка секций ограж дения между собой производится на, берегу, а затем ограждение устанав,ливается под углом по направлению ктечению реки. Наполнение цилиндрических надувных поплавков воздухом, осуществляется ручным насосом (ме- ЗО,хом) 14. Величина...

Номер патента: 1453020

Опубликовано: 23.01.1989

Авторы: Анцыгин, Воробьев, Звержховский, Ильчук, Степин, Фиш, Яшков

МПК: E21D 5/12

Метки: полок, предохранительный

...для транспортировки, кроме этого для упрочнения конструкции и исключения попадания породы, пыли под чехол, а также для удобства сборки секционной камеры и чехла в одно целое он снабжен в верхней и нижней частях разрезами 20, которые через отверстия зашнуровываются. Стропы 12 от секционной оболочки 1 и чехла 2 подсоединяются к тяговому тросу 21. 5 10 15 20 25 30 35 40 45 50 55 Г 1 редохранительный полок монтируется следующим образом.С помощью лебедки за трос 21 полок поднимают по вертикальной или наклонной выработке на необходимую отметку к месту его установки, Через вентили 15 по трубопроводам подается воздух в защитную секцию 4 и отдельно в несущую секцию 5. Контроль за давлением в секциях осуществляется по манометрам 18 и 19. После...

Номер патента: 1446223

Опубликовано: 23.12.1988

Авторы: Анцыгин, Бондаренко, Денисов, Охотников, Щепанский

МПК: E02B 7/02

Метки: водоподпорная, плотина

...эластичными полотнищами элементов 2 и 3укладываются эластичные полотнища 6 и 7 флютбета, одни кромки которыхкрепятся к полотнищам элементов 2 и3, а другие, снабженные тремя парными дополнительными полотнищами 8,10и 12, соединяются в следующей последовательности, Дополнительные нижниеполотнища 12 соединяются одно с другим и крепятся через катенарный пояс, стальное кольцо и закладные детали к грунтовым анкерам 13, погруженным заранее в дно реки с определенным шагом. После чего свободные концы средних дополнительных полотнищ 1010 сворачиваются вместе один с другим в рулон 11, При необходимостиконцы полотнищ 10 могут быть соеди-нены вместе перед сворачиванием В рулон 11 с помощью клеевого шва для повышения герметичности...

Номер патента: 1442994

Опубликовано: 07.12.1988

Авторы: Анцыгин, Гречишников, Полонская

МПК: G06F 13/00, G06F 9/48

Метки: абонентов, вычислительной, машиной, сопряжения, цифровой

...вычислительных машинах (ЦВМ) при необходимости передать в вычислительную систему запросы прерываний от группы абонентов.Цель изобретения - расширение области применения путем обеспечения возможности приема признаков состояния от абонентов и передачи в ЦВМ однотипных признаков от группы абонентов.На чертеже приведена схема устройства.для сопряжения абонентов с ЦВМ,Устройство содержит и элементов ИЛИ 1, запросные входы 2 ЦВМ, щм еп-разрядный коммутатор 3, дешифратор 4 адреса регистра, адресные выходы 5 ЦВМ, щ. элементов 6 задержки установки регистров, регистр 7 признаков абонента, выходы 8 абонента, щ-разрядный коммутатор 9, дешифратор 10 номера абонента, генератор 11 тактовых импульсов, элемент И 12, .счетчик 13, дешифратор 14 записи...

Номер патента: 1403083

Опубликовано: 15.06.1988

Авторы: Анцыгин, Гречишников, Полонская

МПК: G07F 13/00

Метки: асинхронных, двух, магистралей, сопряжения

...отсутствия сигнала на шине37 занятости второй магистрали ЗО,поступающего через вход-выход 101 блока 12 на вход элемента И 108,устанавливает в "1" триггер 103, выход которого через элемент 106 соединен с шиной занятости второймагистрали 37, Генератор 105 послеустановки триггера 103 в "1" вырабаты-вает одиночный сигнал, который черезвыход 100 поступает на вход 45 блока25 (фиг,2) и устанавливает в "1"триггеры 53 и 54,Триггер 55 установится в "1 н потретьему синхроимпульсу в период записи (вход 42) и при условии, чтотриггер 54 находится в "1" по сигналу с элемента И 59, Триггер 54 затем обнуляется по условию "1" триггера 55 и четвертому синхроимпульсусигналом с выхода элемента ИЛИ 64,Сигнал разрешения считывания формируется на...

Номер патента: 1390155

Опубликовано: 23.04.1988

Авторы: Анцыгин, Клевицкий, Крутоголов, Лея, Шубин

МПК: B65G 69/20

Метки: лесосплавного, пучка, формирования

...2 - разрез А-А на фиг.1; на фиг. 3 - узел 1 на фиг. 2; на фиг. 4 - размещение устройства внутри сформированного лесосплавного пучка.Устройство состоит из герметичной эластичной емкости 1, на которую одевают съемные замкнутые шипованные пояса 2 и закрепляют их от осевого и радиального смещения путем заполнения емкости.1 воздухом с небольшим избыточным давлением, Оба шипованных пояса 2 размещают в торцовых частях емкости 1 на таком расстоянии друг от друга, чтобы расстояние между крайними наружными рядами шипов обоих поясов составляло не менее 0,75 длины бревен, формируемых в пучок. Шипы 3 расположены рядами в шахматном порядке и закреплены на основании пояса 4.Формирование лесосплавного пучка происходит в кармане-накопителе, куда...

Номер патента: 1368375

Опубликовано: 23.01.1988

Авторы: Анцыгин, Бондаренко, Денисов, Охотников, Ряховская, Федосов

МПК: E02B 8/08

Метки: водоприемником, плотина

...- снижение материалоемкости и капитальных затрат.На фиг, 1 изображена плотина, видспереди; на фиг. 2 - вид А на фиг, 1Плотина состоит из железобетонногподпорного сооружения 1 с водозаборными окнами 2 и вертикальной переднегранью 3. По обе стороны окон 2 перпендикулярно грани 3 установлены вертикальные стенки, Каждая стенка выполнена в ниде соединенных между собойбоковыми кромками гибких полотнищ4 с поплавками 5, прикрепленными кверхним кромкам полотнищ 4, и грузовыми подвесками 6, прикрепленными книжним крбмкам полотнищ 4, гибкихсвязей 7, прикрепленных одним концом 25к поплавкам 5, и,установленных на днес внешней стороны стенки якорей 8,к которым прикреплены вторые концысвязей 7. Поплавки 5 соединены междусобой шарнирно, В передней...

Номер патента: 1323504

Опубликовано: 15.07.1987

Авторы: Анцыгин, Клевицкий, Крутоголов, Лея, Охотников

МПК: B65G 69/20

Метки: лесосплавного, пучка, формирования

...воздуха в этой полости. Регулировка клапана осуществляется винтом 18 путем изменения степени сжатия пружины 12.Устройство работает следующим образом.В клапан 5 устанавливают диафрагму 14 и зажимают ее втулкой 15, Затем эластичная емкость 1 через манометрическую трубку 4 заполняется воздухом до номинального давления (Рно.), После набора в кармане- накопителе определенного количества бревен устанавливают емкость 1 и закрепляют ее с помощью ремней 3 с прилежащими бревнами. Затем набор бревен продолжают 5 1 О 15 20 25 30 35 40 45 50 до требуемого объема пучка, после чего пучок утягивается сплоточным агрегатом и на пучок накладываются обвязки,В момент утяги вани я пучка давление воздуха в емкости 1 возврастает до величины 2 - 3 Р- Г 1 ри этом...

Номер патента: 1319248

Опубликовано: 23.06.1987

Авторы: Анцыгин, Опалев

МПК: H03H 7/01

Метки: режекторный, фильтр

...в цепях кварцевого резонатора 2 - резистора 4 и кварцевого резонатора 3 - резистора 5 изменяются с изменением частоты входногосигнала фильтра, так как реактивные сопротивления этих цепей зависят от частоты(фиг. 2).Анализируя зависимости реактивныхсопротивлений кварцевого резонатора 2 икварцевого резонатора 3 от частоты, обнаружим четыре характерных интервала:Интервал от О до частоты ь На этоминтервале сопротивления обоих кварцевыхрезонаторов 2 и 3 имеют одинаковыйемкостной характер, следовательно, падение 2напряженйя на резисторе 4 имеет знак +, а на резисторе 5 -- ; на выходе дифференциального усилителя 6 имеем сумму этих напряжений, так как одно из них перед сложением инвертируется, т. е. на этом интервале фильтр проводит.Интервал...

Номер патента: 1319237

Опубликовано: 23.06.1987

Авторы: Анцыгин, Опалев

МПК: H03B 21/02

Метки: генератор

...автогенератора 5 имеют место частоты соответственно 1 - 4. Первый смеситель преобразует частоты 2 и 1 в в частоту 1 ь второй смеситель 2 преобразует частоты 1 и 15 в частоту Ь: третий смеситель 3 преобразует частоты 4 и 14 в частоту 1 з, четвертый смеситель 4 преобразует частоты з и Ь в частоту 14, которая поступает на вход автогенератора 5 и синхронизирует его. Для обеспечения работоспособности, если первый смеситель 1 работает в режиме сложения, то второй смеситель 2 - в режиме вычитания, третий смеси- тель 3 - в режиме вычитания, а четвертый смеситель 4 - в режиме сложения. Генератор может содержать и большее число смесителей, но оно должно быть четным, а в. каждой паре смесителей один должен работать в режиме сложения частот, а...

Номер патента: 1316909

Опубликовано: 15.06.1987

Авторы: Анцыгин, Горелов, Иванов, Огай, Пакушин, Финкель

МПК: B63C 1/02

Метки: ветрозащитное, дока, закрытие, торца

...при вертикальном положении кассеты; на фиг. 4 - кассета с надувными элементами в сложенном виде, поперечное сечение,Ветрозащитное закрытие состоит из сообщающихся между собой надувных эластичных элементов 1 из прорезиненной капроновой ткани, концы 2 которых соединены в пучки, и кассеты 3, установленной в горизонтальном положении на крйнолине 4 дока, в котором выполнен вырез 5 для транспортного понтона 6. Нижний надувной элемент закреплен в кассете, а верхний надувной элемент - в балке-колоколе 7. В сложенном положении закрытия балка-колокол охватывает кассету. Концы кассеты и балки-колокола закреплены на кринолине с помощью шарнира 8. Тросами 9 балка-колокол связана с доковыми шпилями 10.Ветрозащитное закрытие работает следующим...

Номер патента: 1294939

Опубликовано: 07.03.1987

Авторы: Анцыгин, Мухаметшин, Нуйкин

МПК: E04H 15/20

Метки: крепления, оболочки, основанию, пояс, силовой

...6. 4 ил.1294939 Формула изобретения ЩУ 2. 2 Составитель А. Артамонов Редактор С. Патрушева Техред И. Верее Корректор Т. Колб Заказ 444/32 Гираж 666 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 45 Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная,4Изобретение относится к строительствуи может быть использовано для крепленияоболочек к основаниям.Целью изобретения является повышение надежности узлов крепления и упрощение технологии их изготовления.На фиг, 1 изображена схема силовогопояса; на фиг. 2 - незатянутый узел, видсзади; на фиг. 3 - затянутый узел, вид сзади;на фиг, 4 - то же, вид спереди,Силовой пояс содержит полотнище 1,...

Номер патента: 1285470

Опубликовано: 23.01.1987

Авторы: Анцыгин, Гречишников, Полонская

МПК: G06F 9/22

Метки: микропрограммное

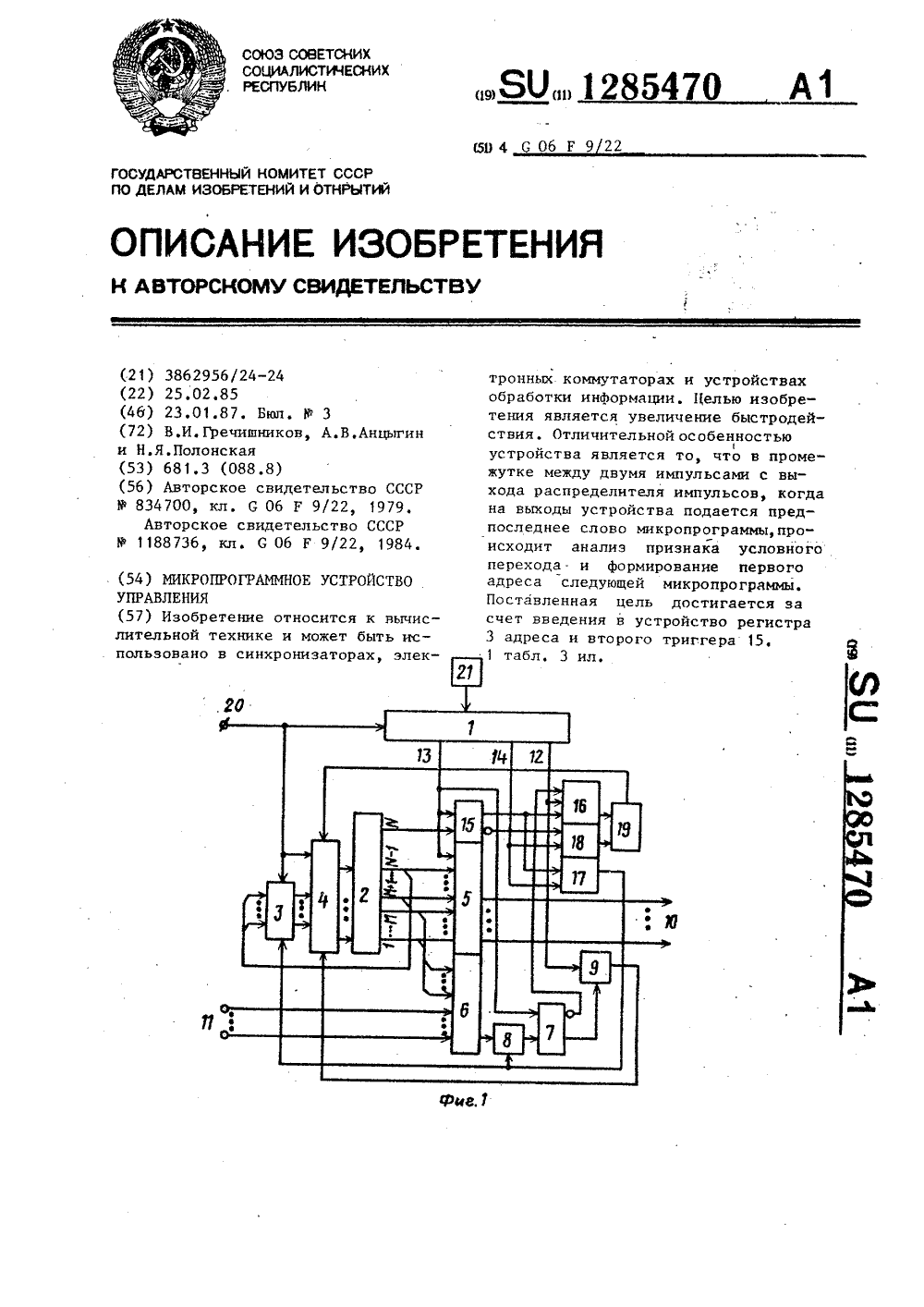

...слова двух типов. Распределение памяти в блоке 2 приведено в таблице, Первый тип слов - это слова управления, которые фиксируются на выходном регистре 7 по импульсам с второго выхода распределителя 1 импульсов, Последний разряд слов теми же импульсами фиксируется на триггере 15, " 1" этого разряда указывает на то, что данное слово предпоследнее в микропрограмме. Последнее слово микропрограммы относится к второму типу слов, оно содержит адрес перехода к следующей микропрограмме и код выбора признака условного перехода к ней, Слова второго типа на выходном регистре 7 не фиксируются и на выходы 10 не поступают, Адрес условного перехода фиксируется на регистре 3 адреса по импульсу с третьего выхода распределителя 1 импульсов, а код выбора...

Номер патента: 1255706

Опубликовано: 07.09.1986

Авторы: Анцыгин, Охотников, Поляков, Рабинович

МПК: E04H 15/20

Метки: панель, пневматическая

...ленты Мебиуса. Концы 8 упругих элементов 7, параллельные плоскости 45 обшивок, заделываются в контурную перегородку 9 панели. В местах пересечения взаимно пересекающихся перегородок разрез петли имеет высоту вдвое больше высоты упругого элемента, что позволяет располагать упругие элементы в узлах пересечения швов один над другим. Наполнение панели воздухом осуществляется через патрубок 10, имеющий обратный клапан.Замыкающий шов упругий элемент 7 выполнен в виде развернутой ленты Мебиуса, так как это обеспечивает лучшее прилега 55 ние петельных каналов один к другому, больший коэффициент трения ленты внутри канала и меньшую жесткость соединения из плоскости соединения, необходимую для обеспечения лучших условий на границе...
