Микропрограммное устройство управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 370607
Авторы: Белогорский, Новикова, Семашко
Текст

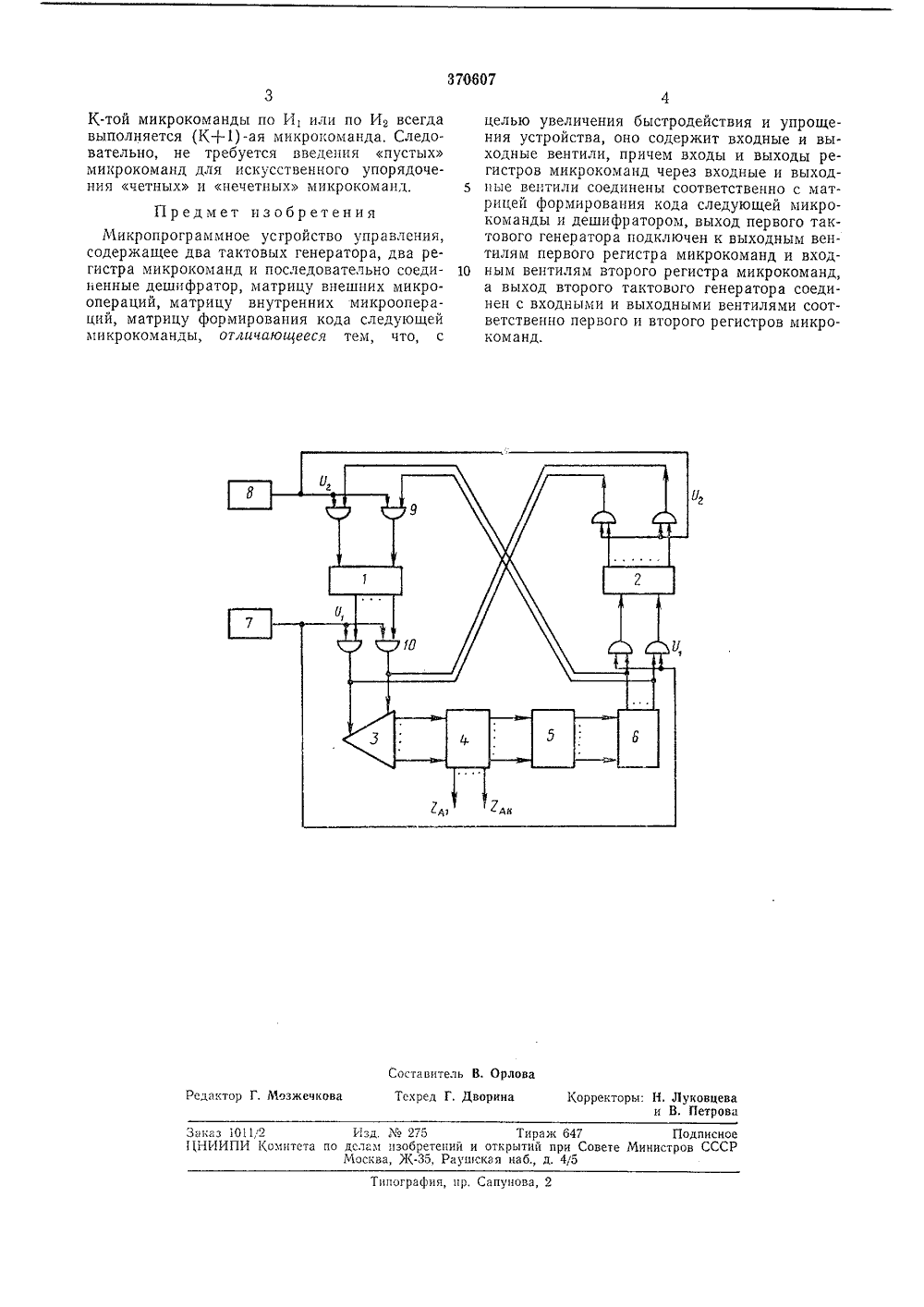

370607 Союа Советских Социалистических Республик)/16 присоединением заявки Ъо Приорите Комитет по делам аобретений и открытийо 15.11.1973, Бюллетень1 УДК 681.326.3 (088.8 публиков овете Министра СССР тисания 24.1 Ъ.19, Дата опубликования вторызобретен елогорский, Л. П. Семашко и Н. ф. Новикова Заявите РО ПРО ГРЛММ г вычислительной Изобретен итехнике.Известныуправления,ратора, два рвательно соевнешних микмикрооперациследующей м носится ные устроиства а тактовых генеоманд и последофратор, матрицу рицу внутренних рмирования кода микропрограмм содержащие дв егистра микоок диненные деши роопераций, ма й и матрицу ф икрокоманды. естных устроист ляются на чет акие микроой нечетной ко к четной устые микзим обра т надобн нд на чеатор 3 и ОВ 1 и Та ве не кома шифр гистр зом, в ости р тные матриц 2 общи предлаг збивать нечет ы 4 - б ти. По аемом устроистснстему микроные, так как деявляются для ресле выполнения Однако в изв вах все микро- команды разде ные и нечетные,При этом требуются только тпрограммы, в которых от каждмикрокоманды есть переход тольи наоборот, Для этого вводят пр оком анды.С целью упрощения и увеличения быстродействия входы и выходы регистров микрокоманд через входные и выходные вентили соединяют с дешифратором и с матрицей формирования кода следующей микрооперации. Причем командные шины выходных вентилей первого регистра и входных вентилей второго регистра микрокоманд подключают к первому тактовому генератору, а командные шины выходных вентилей второго регистра и входных вентилей первого регистра микрокоманд - ко второму тактовому генератору. УСТРОЙСТВО УПРЛВЛЕНИЯ На чертеже изображена функциональнаясхема предлагаемого устройства.Оно содержит первый регистр 1 микрокоманд, второй регистр 2 микрокоманд, деши фратор т кода микрокоманд, а также матрицу 4 внешних микрооперацпй, матрицу б внутренних микроопераций и матрицу б формирования кода следующей микрокоманды,Кроме того, устройство включает тактовый 0 генератор 7 импульсной последовательностиИ тактовый генератор 8 импульсной последовательности Иа, входные вентили 9 и выходные вентили 10.При воздействии на устройство импульса от 5 генератора 7 последовательности И, матрица4 вырабатывает внешнюю микрооперацпю Л соответствующую коду регистра 1. При этом код очередной микрокоманды формируется в регистре 2. Далее при воздействии импульса из последовательности Ие матрица 4 вырабатывает внешнюю мнкрооперацию 2 соответствующую коду регистра 2, а код очередной микрокомапды формируется в регистре 1 и т. д.5Типография, пр. Сапунова,К-той микрокоманды по И, или по И, всегда выполняется (К+1) -ая микрокоманда. Следовательно, не требуется введения пустых микрокоманд для искусственного упорядочения четных и нечетных микрокоманд,Предмет изобретенияМикропрограммное устройство управления, содержащее два тактовых генератора, два регистра микрокоманд и последовательно соединенные дешифратор, матрицу внешних микро- операций, матрицу внутренних микроопераций, матрицу формирования кода следующей микр оком анды, отличающееся тем, что, с целью увеличения быстродействия и упрощения устройства, оно содержит входные и выходные вентили, причем входы и выходы регистров микрокоманд через входные и выходные вентили соединены соответственно с матрицей формирования кода следующей микро- команды и дешифратором, выход первого тактового генератора подключен к выходным вентилям первого регистра микрокоманд и вход ным вентилям второго регистра микрокоманд,а выход второго тактового генератора соединен с входными и выходными вентилями соответственно первого и второго регистров микро- команд.
СмотретьЗаявка
1686496
А. Л. Белогорский, А. П. Семашко, Н. Ф. Новикова
МПК / Метки
МПК: G06F 9/22
Метки: микропрограммное
Опубликовано: 01.01.1973
