Номер патента: 1767632

Опубликовано: 07.10.1992

Авторы: Березинец, Бондаренко, Домашевский, Украинский

МПК: H02K 15/12

Метки: изоляции, коллекторной, нагрева, обмоток, петлевых, сушке, термообработке, электрической, якоря

...контактное замыкающее кольцо соосно якорю и прижимая его к коллектору,используют контактное замыкающее кольцо в виде изолированных друг от друга контактов, расположенных равномерно по его окружности, При этом ширину каждого контакта выбирают из соотношения: где В - ширина контакта в коллекторныхделениях;К - количество контактов замыкающегокольца;5 10 15 20 25 30 35 40 45 50 55 и - количество элементарных проводников в секции якоря;К - количество элементарных проводников в петлевой обмотке якоря.Тем самым обмотка якоря преобразуется в систему электрически не связанных короткозамкнутых контуров, количество которых равно числу контактов замыкающего кольца.Активное сопротивление преобразованной якорной обмотки оказывается в К(п) раз...

Номер патента: 1746111

Опубликовано: 07.07.1992

Авторы: Березинец, Галускин, Гордеев, Ершов, Ольховский, Палей, Сотников, Чернецкий

МПК: F22B 1/18

Метки: котельная, котельной, работы, типа, установки, утилизационного

...линии которых снабжены своимиэапорными органами, причем линия рецир 15 куляции подключена к одной из напорныхлиний дымососов на участке между соответствуащими дымосасом и запорным органам этой напорной линии. Напорные линиирымососав на участках между дымососами20 и запорными органами могут быть соединены перемычкой, подключенной к каждой напорной линии с помощью отдельногозапорного органа, а линии рециркуляцииприсоединены к указанной перемычке.25 Наличие отличительных признаков посравнению с прототипом является доказательствам соответствия заявленного предложения критерию "новизна",оНа чертеже изображена схема котель 30 ной установки и газового тракта котла утилизатора ПГУ,Котельная установка содержит котелутилизатор 1 с...

Номер патента: 1642555

Опубликовано: 15.04.1991

Авторы: Березинец, Бондаренко, Домашевский, Сорин, Украинский

МПК: H02K 15/12

Метки: коллекторной, нагрева, электрической, якоря

...секциях якоря. Связанные сними омические потери служат основнымисточником тепла при сушке изоляции.Магнитный поток лобового рассеивания,замыкаясь по полюсам 5 и сердечникуякоря, индуктирует в местах посЛеднего вихревые токи, Потери, .связанные с вихревыми токами, нагреваютсердечник, что обеспечивает выравнивание температуры по длине секции.Технико-экономическая эффективность предлагаемого устройства заключается в сокращении расхода меди(на 25"307) за счет отсутствия катушки индуктивности. Помимо этого необходимое условие работоспособности устройства, заключающееся в том, что магнитопровод 3, лобовая часть обмотки 4 и Г-образные полюса 5 должны располагаться в пределах активной части якоря, требует выполнять магнитопровод...

Номер патента: 1613716

Опубликовано: 15.12.1990

Авторы: Березинец, Галускин, Палей

МПК: F15D 1/04

Метки: поворотом, трубопровода, участок

...н выходным патрубками 2, 3 и камерой 4, расположенной оппозитно входному патрубку 2. В корпусе 1 перпендикулярно выходному ,патрубку 3 установлена с возможностью перемещения вдоль оси патрубка 3 пластина 5, снабженная обтекателем 6, Обтекатель ,6 выполнен в виде прямой призмы, боковые грани 7 которой выполнены вогнутыми (фиг. 2), а основание 8 - плоским, причем основание 8 размещено на обращенной к выходному патрубку 3 поверхности пласти,ны 5.Устройство работает следующим образом.Единый поток среды, пройдя входной патрубок 2, делится пластиной 5 на две ветви. Одна идет над пластиной 5 н сразу после поворота попадает в выходной патрубок 3, а вторая идет под пластиной 5 и, обогнув ее со стороны камеры 4 (или второго входного...

Номер патента: 1463368

Опубликовано: 07.03.1989

Авторы: Березинец, Быстров, Ермаков, Зоз, Несиоловский, Письменный

МПК: B21C 37/26

Метки: оребрением, спиральным, трубы

...участки 4.ФСпособ изготовления трубы со спиральным оребрением осуществляют следующим образом,50 На ленте. 2 просечпым автоматомвыштамповывают клинообразные или прямоугольные надрезы 3, При необходимости производят пространствепное разъединение путем разворота, развода, отгибки кромок или самих участков 4 ленты 2 между просечками 3 (фиг,5 и б), Затем ленту 2 сгибают па пунктирным линиям (Фиг.б) в желобок (Фиг.2). Оребряют гладкую трубуторцовой, спиральной навивкой ленты 2 (Фиг, 1, 3 и 5) или навивкой Ч-образного желобкового элемента (фиг.2 и 6), например, сваркой токами высокой частоты (фиг.7) следующим образом. Вращая и перемещая гладкую трубу 1 по сборке Б и наматывая ленту 2 (или желобковый элемент) просе- ценным краем с...

Номер патента: 1462077

Опубликовано: 28.02.1989

Авторы: Березинец, Бондарев, Дорожков, Зоз, Шаров, Шелободкин

МПК: B21C 37/22, F28F 1/14

Метки: теплообменника, узел

....пластин 3, вплотную прилегающиходна к другой .плоскими неоребреннымиповерхностями.)В процессе изготовления узла теплообменника в пластинах 3 выполняютпоперечные разрезы 4 и продольныеразрезы 6, отгибают участки 5 междуними с образованием прямоугольныхотверстий 7. При этом длина участков5.на каждой следующей пластине несколько меньше чем на предыдущей.Сборку пакета осуществляют путемзаведения отогнутых участков 5 соответствующих пластин 3 в отверстия 7до плотного примыкания пластин 3 одГна к другой. с одновременным смещениемпоследних. вдоль пакета до образования контакта между отогнутыми участками 5 и кромками отверстий 7. Затем пластины 3 фиксируют в таком положении, например в нескольких точках сваркой, или же сразу закрепляют к...

Номер патента: 1390717

Опубликовано: 23.04.1988

Авторы: Ажогин, Березинец, Маханьков, Рыбалко, Суровиков, Тоцкий

МПК: H02K 15/12

Метки: нагрева, обмотками

...с коллектором, что обеспечивает равномерный надежный электричес 35кий контакт.На дне корпуса 1 установлена подставка 9, имеющая, как и крышка 10корпуса 1, фиксатор 11 для закрепления концов вала якоря 6, что обеспечивает соосность якоря и устройства,а также предотвращает возможные перемещения в процессе термообработки.Параметры цилиндрического индуктора и трехфазной обмотки 3 определяются конструкцией якоря и, например,для якоря двигателя НБК 6 имеютследующие значения,Цилиндрический индуктор: напряжение 127 В; ток 120 А; число витков40; мощность 6,5 кВт.Трехфазная обмотка: тип обмоткиволновая, соединенная по схеме У;напряжение 380 В; число полюсов 6,ток 200 А; мощность 15,3 кВт.Устройство с такими параметрамиобеспечивает практически...

Номер патента: 1319176

Опубликовано: 23.06.1987

Авторы: Бахвалов, Березинец, Маханьков, Рыбалко, Суровиков, Тоцкий

МПК: H02K 15/12

Метки: изоляции, коллекторной, обмоток, сушки, электрической, якоря

...сушки и повышение взрывобезопасности процесса.Способ осуществляют следующим образом.Пластины коллектора якоря, после Пропитки обмотки, закорачивают специальным приспособлением, обеспечивающим равномерный и плотный контакт по всей поверхности коллектора. Ва поверхности якоря устанавливают две термопары, соединенные с блоком управления нагревом, и с их помощью производят контроль температуры изоляции в лобовой и пазовой частях обмотки. После этого якорь помещают 20 вертикально, коллектором вверх, в ка" меру для термообработки, Концы вала закрепляют в фиксаторах, обеспечивая соосность нагреваемого якоря и камеры термообработки и тем самым одина 25 ковые условия индуктирования тока в короткозамкнутых секциях обмотки и нагрева пакета железа...

Номер патента: 1182248

Опубликовано: 30.09.1985

Авторы: Березинец, Денисов, Колокольчиков, Мамистов, Самойленко, Честных

МПК: F26B 11/14, F26B 17/20

Метки: роторная, сушилка

...6 и 7, подключен ных соответственно посредством вход 1 ной 8 и выходной 9 камер к входному 4 и выходному 5 каналам, лопатки 10, укрепленные на полых стойках 11, имеющих патрубки 12 и 13. 25Корпус 1 имеет цилиндрическую рубашку 14,. а камеры 8 и 9 в роторе 2 - соответственно окна 15 - 17, причем внутри рубашки 3 установлены .продольные перегородки 18, образующие последовательно соединенные каналы, а внутри камеры 9 установлена радиальная перегородка 19.Патрубок 12 введен в полость стой. ки 11 на 1/2-2/3 ее высоты для пре 35 , дотвращения в них застойных зон.Сушилка работает следующим образом. В корпус 1 загружается высушиваеемый материал, затем полость корпуса 1 герметизируется и в рубашку 14 подается теплоноситель. Включают систему...

Номер патента: 1143933

Опубликовано: 07.03.1985

Авторы: Березинец, Качалин, Князева, Павлов

МПК: F23L 15/02

Метки: воздухоподогреватель, регенеративный

...путем снижения зашлгкованности насадки.Цель достигается тем, что в реге" неративном воздухоподогревателе, содержащем корпус с размещенными в нем высокотемпературной и низко- температурной камерами с теплообменными насадками, соединенными между собой переходной безнасадочной камерой, последняя дополнительно подключена к источнику высокотемператур" ного газа, а высокотемпературная камера в нижней части снабжена шлаковой леткой.Кроме того, возможно размещение ниэкотемпературной камеры вокруг, высокотемпературной, а переходная 3безнасадочная камера расположенанад ниэкотемпературной и высокотем-пературной камерами,На фиг, 1 представлен вариант выполнения регенеративного воэдухоподогревателя с размещением камер однанад другой, продольный...

Номер патента: 1054556

Опубликовано: 15.11.1983

Авторы: Березинец, Комаров, Круглов, Меньков, Рой, Рузанков, Степанов, Цейтлин

МПК: F01K 13/02

Метки: работы, режимов, энергоблока

...наименований узлов оперативно контролируют например индицируют на электроннолучевых индикаторах (ЭЛИ), находящихся на рабочих местах операторов-технологов (РМОТ). Далее определяют узлы, для которых выполняетсл неравенство ЬЪ ЬЪ1где .ЬЪ - заданное предельное значениеП 35удельного перерасхода топлива для данного узла, котороезадается в зависимости оттипа энергоблока и вида сжи 40гаемого топлива с таким расчетом, чтобы его не превышалразброс значений ЬЬ принормальной работе энергоблока (при отсутствии существен=45ных перерасходов топлива).При выполнении указанного неравенстваперерасход топлива цо этому узлу в.видетаблицы и с указанием наименованийпервопричин потери экономичности индицируют на ЗЛИ, находящихся на РМОТ,На основании...

Номер патента: 994880

Опубликовано: 07.02.1983

Авторы: Андрейчева, Березинец, Восканьянц, Колокольчиков, Суровцев, Токарев

МПК: F26B 3/06

Метки: дисперсных, пастообразных, сушилка, сушки

...зоны А, Б. В. Сушилка содержит цилиндрический корпус 1, расположенный горизонтально с торцовыми крышками 2, через которые проходит ротор 3 с транспортируюшими и перемешивающими элементами 4. На корпусе 1 имеется также загрузочный патрубок 5 и разгрузочный патрубок 6. В средней части корпуса 1 располагается влагоотделительное устройство (для отвода отжатой жидкости), представляющее собой перфорированный участок корпуса 1 с прикрепленной снаружи корпуса 1 рубашкой 7 для сбора и удаления отжатой жидкости. Корпус 1 на участке между влагоотделительным устройством и разгрузочным патрубком 6 снабжен паровой рубашкой 8 со штуцерами 9 и 1 О подачи пара и вывода конденсата, соответственно. Внутри корпуса 1 установлена подпорная шайба 11 для...

Номер патента: 974031

Опубликовано: 15.11.1982

Авторы: Березинец, Рыжаков

МПК: F22B 33/18

Метки: агрегат, выработки, котельный, пара, электроэнергии

...фиг. 1 схематически .показан предлагаемый агрегат, продольный разрез на фиг. 2 - то же,поперечный разрез; на фиг. 3 - узел А на фиг.2; на фиг. 4 - то же, вид сбоку; на фиг. 5 - то же, вид сверху;на фиг.6 участок газораспределительной решетки; на фиг. 7 - разрез Б-Б на фиг. 6; на фиг8 - разрез В-В на фиг. 6.Котельный агрегат содержит газоход 1 топочной камеры 2 с трубчатыми экранами 3, на которых закреплены термоэмиссионные преобразователи 4. Перед термоэмиссионными преобразователями 4 установлена газораспределительная решетка 5, образованная охлаждаемыми трубами 6, обрамленными футеровкой 7,Термоэмиссионные преобразователи 4 состоят из защитной оболочки 8 с нанесенным на ее внутреннюю поверхность эмиссионным слоем...

Номер патента: 916886

Опубликовано: 30.03.1982

Авторы: Березинец, Бирюков, Бородин, Святов, Харькин, Чупров

МПК: F22B 31/04

Метки: агрегат, котельный

...температура промперегрева,.весь расход воздуха поступает по916886 Формула изобретения итель В. КнязевБойкас КорректПодписи енного комитета СССР тений и открытий 5, Раушская наб., д, Ужгород, ул. Проек СоставТехред А Тираж 45ВНИИПИ Государствпо делам изобре113035, Москва, Ж - 3 илиал ППП Патент, г. Редактор Е. Папп Заказ 1847/54р М. Кост 4/5тная 4 байпасной линии 8 воздуховода 7 и к топливоподводящему устройству 6, расположенному под ступенью 9, к которому подают весь расход топлива, необходимый для обеспечения заданной температуры промперегрева,При разогреве паровой турбины для повышения температуры промперегрева включают топливоподводящее устройство 6, расположенное под ступенью 10 и часть воздуха поступает по воздуховоду 7. При...

Номер патента: 851496

Опубликовано: 30.07.1981

Авторы: Березинец, Бондаренко, Бочаров, Каплун, Комарец, Новогренко

МПК: G12B 17/02

Метки: длязащиты, магнитногополя, магнитный, постоянного, преимущественно, экран

...сильного постоянного магнитного поля, создаваемого сверхпроводящими магнитами, используемыми для подвеса, направления и тяги транспортных единиц.Известен магнитный экран из магнитно-мягкого материала (пассивные экраны), защищающий салон экипажей от влияния постоянного магнитного поля сверхпроводящих магнитов 1Недостаток такого экрана заключа" ется в том, что он составляет 30 от общей массы экипажа.Наиболее близким к предлагаемому является магнитный экран, содержащий 20 ферромагнитный лист и источник противодействующего магнитного поля 21.Однако конструкция этого экрана сложна и обладает большой массой.Цель изобретения - упрощение кон струкции и снижение массы .Эта цель достигается тем, что магнитный экран, содержащий...

Номер патента: 842823

Опубликовано: 30.06.1981

Авторы: Барбаш, Березинец, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/30

Метки: выполненияпрограммы

...17 яиспользуются в режиме Стирание.Элементы И 1.,еее.,18 и И19;,19 предназначены дляФормМРованае сигналов ЗаписьБ ,Б, по сигналам, посту.пающим на входы 2 и 1 соответствен" но. Элемент ИЛИ 23 и элементы 21, 22 задержки позволяют Формировать сигнал сброса регистра 1 после выдачи информации на выход 20. Элемент 24 задержки предназначен для выдачи сигналов Опрос У У1через заданное время после прихода сигнала фСтираниемБлок 4 оперативной памяти служит для хранения информации о зависимос- О ти модулей программы. В столбце, соответствующему модулю щ , записываются единицы в ячейках .строк блока, соответствующих модулей щ ,щ,и ,щ,от которых эависйт щ 15 (после которых выполняется щ)Второй 5 и первый 7 элемейты ИЛИ формирукт сигналы Норма....

Номер патента: 779728

Опубликовано: 15.11.1980

Авторы: Березинец, Кемельман, Палей, Розенгауз

МПК: F22B 35/00

Метки: агрегат, котельный

...напорный конец 7 которого подключен к гаэоходу.В байпасном отсеке 4 конвективнойшахты устаНовлен первичный пароперегреватель 8, а основной отсек 3 под. ключен к дымоходу 5 через запорныйбрган 9 и снабжен пакетами промежуточного пароперегревателя 10. Напорныйконец 7 трубопровода рециркуляцииподключен к газоходу между пакетамипромежуточного пароперегревателя 10и снабжен запорным органом 11.На трубопроводе рециркуляции установлен дымосос 12.Котельный агрегат работает следующим образом.При нормальной работе котельногоагрегата запорный орган 9 открыт, игазы из топки 1 направляются в конвективную шахту, в которой двумя параллельными потоками проходят черезосновной 3 и байпасный 4 отсеки. Вотсеках 3 и 4 газы охлаждаются, нагревая...

Номер патента: 703811

Опубликовано: 15.12.1979

Авторы: Барбаш, Березинец, Тимонькин, Ткаченко

МПК: G06F 9/16

Метки: микропрограммное

...в любой последователь- ности и выполняются подряд в количестве, задаваемом микрокомандой иэ первого блока памяти, Один разряд иэ второго блока памяти осуществляет прибавление единицы к содержимому счетчика адреса второго блока памяти и вычитание иэ счетчика микрокомвнд.Введение регистра и дешифратора логических условийа также указанных связей позволяет сократить разрядность мнкрокоманды, повысить такие эксплуата ционные качества микропрограммного устройства управления, как гибкость и приспособленность к модерниэации.Устройство работает следующим образом.В исходном состоянии все элементыпамяти находятся в нулевом состоянии.Код операции поступает на второй входрегистра 6 адреса и задает адрес соответствующей ячейки в блоке памяти...

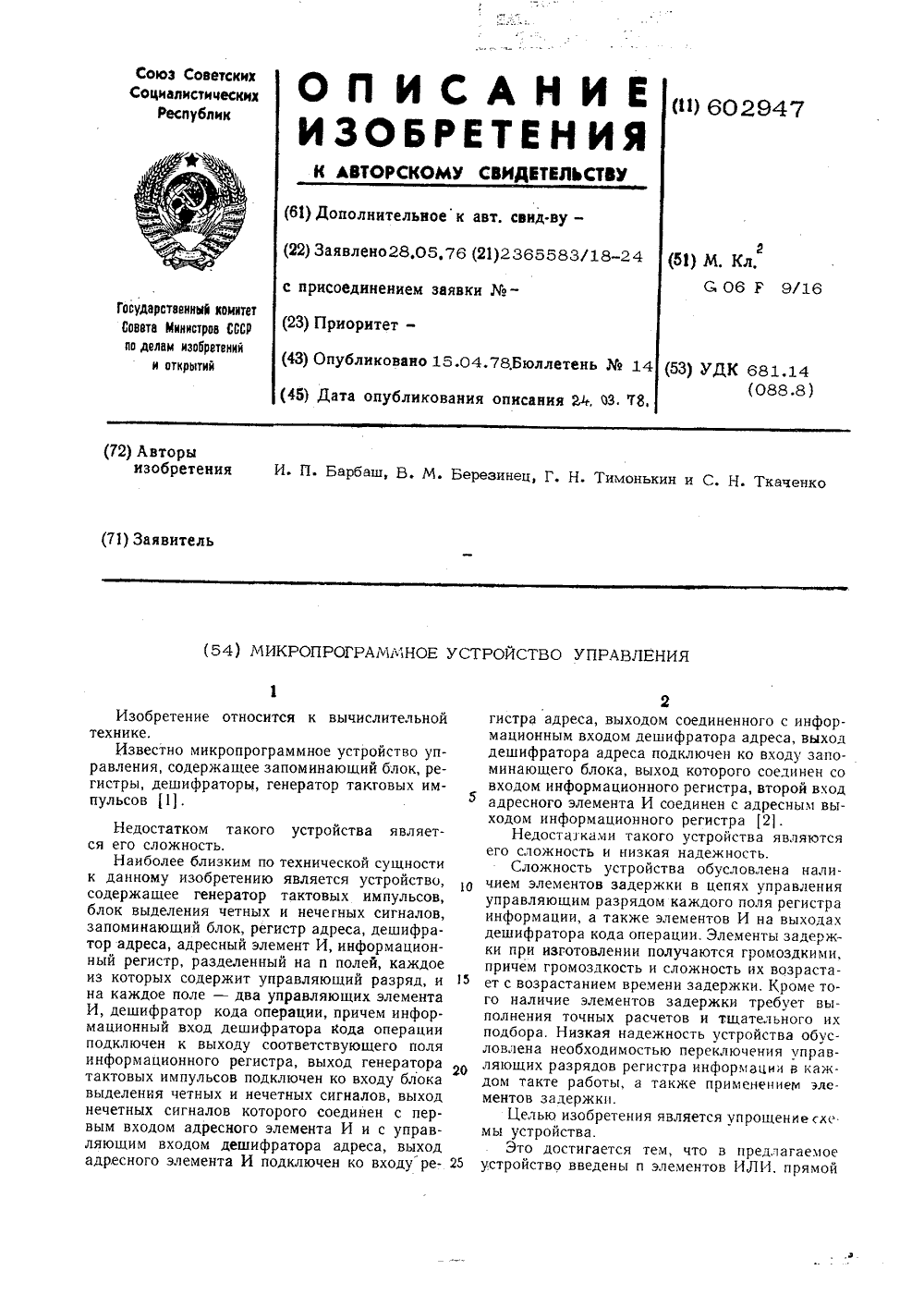

Номер патента: 602947

Опубликовано: 15.04.1978

Авторы: Барбаш, Березинец, Тимонькин, Ткаченко

МПК: G06F 9/16

Метки: микропрограммное

...повысить надежность1формула изобретения 49Микропрограммное устройство управления,еедержа Шее генератор тактовых импульсов, блок выделения четных и нечетных сигналов, запомвиающий блок, регистр адреса, дешифратор адреса, адресный элемент И, информационный регистр, разделенный на и полей, каждое Из которых содержит управляющий разряд, и иа каждое поле - два управляющих элемента И, дешифратор кода операции, причем информационный вход дешифратора кода операции у подключен к выходу соответствующего поля ини обратный выходы управляющего разряда каждого поля информационного регистра соединены с первыми входами соответствующих управляющих элементов И, вторые входы управляющих элементов И. соединены с разноименными выходами блока выделения...
