Микропрограммное устройство управления

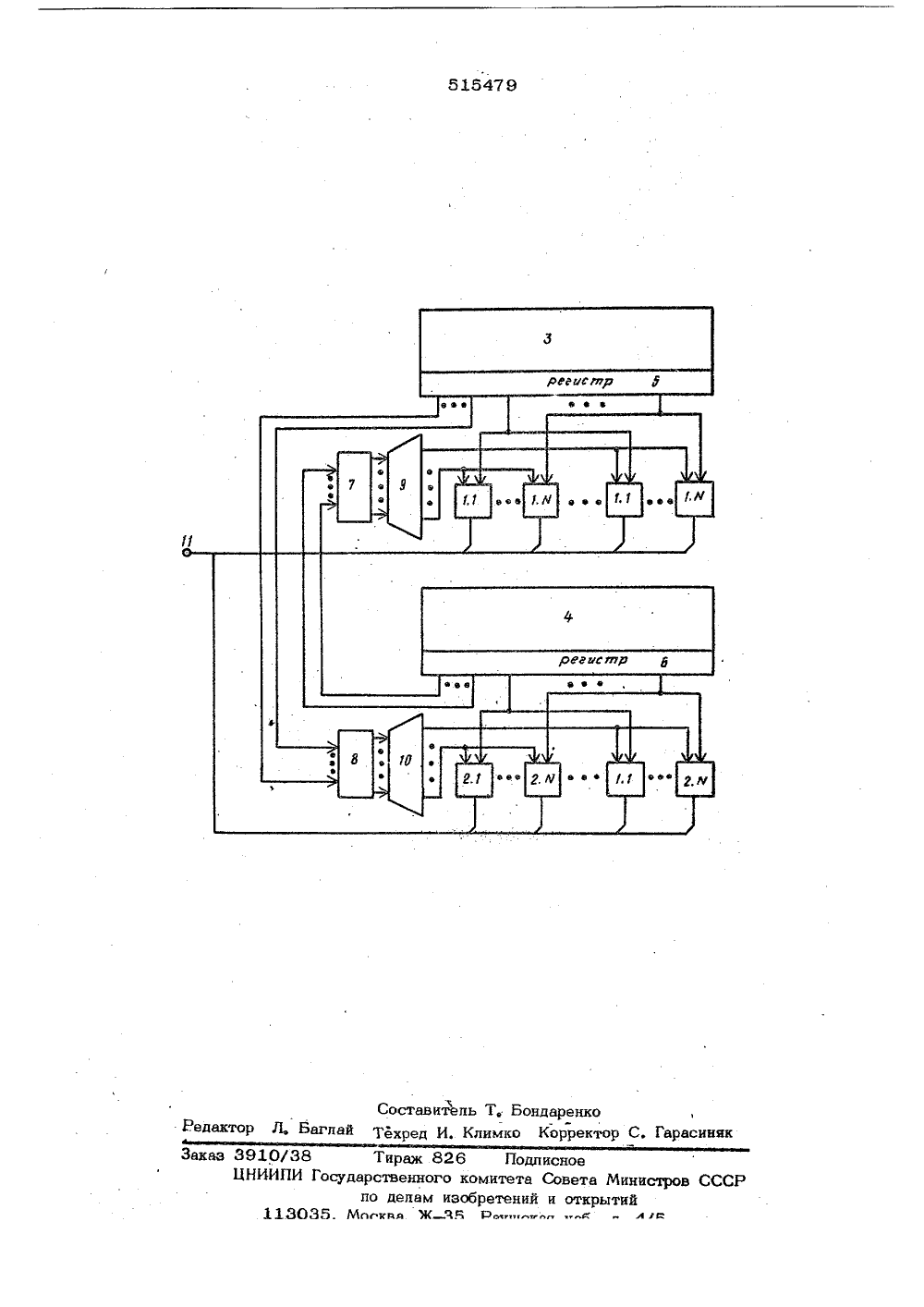

(51).М. Кл. 606 Р 9/16 нием заявки с прнсо Государственный квинтеСовета Мнннстрав СССРоо делам нэобретеннйн открытнй оритет.(2 681.326 (088,8) 43) Опубликовано 16,07,78,Бюллетень26 46) Дата опубликования описания 16.06.78(53) У И. Корниенко,Заровский, А, М.айда и М. П, Газу лдатов 72) Авторы изобретен 71) Заявитель АВЛЕНИЯ УСТРОЙСТВ ИКРОПРОГРАМ относитсяльной тенов цифро авцена структурная устройства. Устройпп 1, 1=Я 2,1-.2 М ов И,Ъва блока 3 и Изобретение к области цифровой вычислите хники и можетбыть испопьзова вых вычислительных машинах,Известно микропрограммное устройство управления, содержащее генератортактовых сигналов, схемы выделения четных и нечетных сигналов, четыре схемыИ, регистр адреса запоминающего устройства, дешифратор, накопитель запоминающего устройства, схему НЕ, схемызадержки, дешифратор поля, регистр информации, разбитый на ряд полей с дополнительными разрядами 11.Недостаток этого устройства заключается в том, что число разрядов микрокоманды все же остается большим.Известно также устройство, содержащее два блока памяти микропрограмм,два регистра микрокоманд, 2 К группуправляющих эпементов И,два дешифратора управления, причем информационныевходы элементов И каждой группы управпяющих элементов И соединены с информационными выходами одноименного регистра микрокоманд, управпяющие входыэцементов И каждой группы управпяющщэлементов И соединены с соответствующими выходами .одноименного дещифрато 5 ра управления, выходы эпементов И каждой,группы управляющих эпементов И соединены с группой. выходов устройства.Недостатком известного устройстваявляется недостаточно высокое .быстро1 О действие,С. цепью повышения быстродействия впредлагаемое устройство введены два регистра управлении, причем выходы каждого регистре управнеиия нодкпючены ко15 входам одноименного дешифратора управления, а входы первого регистра управления соединены с управляющими выходамивторого регистра микрокоманд, управияющие выходы первого регистра микроко 2 в манд соединены со входами второго регистра управления,На чертеже предстсхема предлагаемогоство содержит К гру25 управпяющих элемент4 памяти микропрограмм, два регистра 5 и 6 микрокоманд, два регистра 7 и 8 управпения, два дешифраторв 9 и 10 управлении, группу 11 выходов устройства.Устройство работает спедующим образом. Информация с бпоков памяти микропрограммы выдается поочередно. Гри выдаче информации из первого бпокв памяти микропрограммт.она поступает на информационные входы эпементов И каждой группы 1 1-фйуправпяющих апементов И. На управпяющие входы одной из этих групп уже подан разрешающий сигнал с соответствующего выхода дещифратора управпения 9 в соответствии с информаци 15ей, поступившей в регистр 7 управления дешифратором упрввпения в предыдущем такте, из второго бпока памяти микропрограмм. На выходах элементов, И ука20 ванной группы упрввпяющих элементов И появпяютси соответствующие управляю- щие сигналы. Одновременно в регистре 8 упрввпения дешифратором упрввпения второго блока микропрограмм фиксирует 2 ся информация, формирующая на выходе дешифратора управлении 10 управпяю ший сигнал, подготввпивающий к работе требуемую группуупрввпяющих элементов И 2.Х 2 Квторого:блока В.спе-30 дующем такте выдается йнформация из второго бпокв памяти микропрограмм.Введение двух регистров упрввпения, информация в которые заносится впредыдущем такте, из другого бпока памяти, микропрограмм, соответственно, забпвговременная установка состояния выходов дешифратора управпения и подготовка эле ментов И требуемой группы управляющих апементов И позволяет устранить допоп 40 нительную задержку управпяющих сигналов: нв время переключения дешифраторв, Эта задержка составляет половину общей задержки сигнапов после, их выдачи из бпо" ка памяти микропрограмм, так как время 5 переключения дещифрвтора не меньше времени задержки на элементе ИЕсли обозначить, чтоТ - время задержки упрввпяющих сигнв пов предлагаемого устройства то Т =Ягде С - время задержки управляющихсигналов . на апементах ИТ - время задержки управляющихсигналов прототипа 551 деш Ьгде - время задержки,управпяющих Аеш Г.ИРНА 7 ТйР Уй. йГтйкттт тттттът:ттттттттттт"тттттт б девт 4 Сдещ+с .ф ещййЮ ,Можно сказать, что предпвгаемое устройство дает увеличение быстродействиякак минимум в два раза по сравнению сизвестным. Кроме того, в известном ус,тройстве существует опасность выдачи помехна выходах элементов И тех групп, которые не работают вданном такте. Эго вызвано тем, что к моменту появпения ситнвлов на входах апементов И требуемоесостояние выходов дешифратора упрввпения еще не установлено, Опасность появпения таких помех требует введения стробирования с соответствующей задержкой.В предпагаемом устройстве такая опасность отсутствует. Быстродействие. предпагаемого устройству, повышается за счеттого, что идет предваритепьнаи подготовка по упрввпяющим входам требуемой группы управпяющих. элементов И, кроме того, иокщочаетса .из времени Выработкивыходных. сигнвйов время, дешифраций. -ФормулаизобретенйяМикропрограммное устройство управпения, содержащее два блока йамяти микропрограмм, двв регистра микрокоманд,2 К-групп упрввпяющих элементов И,два дешифратора управлении, причем информационные входы эпементов И каждойгруппы управпяющих эпементов И соединены .с информационными выходами одноименйого регистра микрокомвнд, управпяющие входы апементов И каждой группыуправпяющих элементов И соединены ссоответствующими выходами одноименного дешифратора упрввпения, выходы эпементов И каждой группы управпяющихэлементов И соединены с группой выходов устройства, о .т и и.ч. в ю щ е е-с я тем, что, с цепью повышения быстро-действия, в устройство введены два регис-,тра управпения, причем выходы каждогорегистра упрввпения подкпючены ко входам одноименного, дешифратора управления,а входы первого регистра управления соединены с упрввпяющими выходами второгорегистра микрокоманде, управщпощие выходы первого регистра микрокоманд соединены со входами второго регистра управпения,Источники информации, принятые воСоставитель Т, БондаренкоРедактор Л Баглай Техред И. Климко Корректор С, ГарасинякЗаказ 3910/38 Тираж 826 ПодписноеБНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий1 1 3035. МОРИВШИ Жа Чв эОсйттсгттпгт дтл юе А
