Суспензия для изготовления форм методом литья по выплавляемым моделям

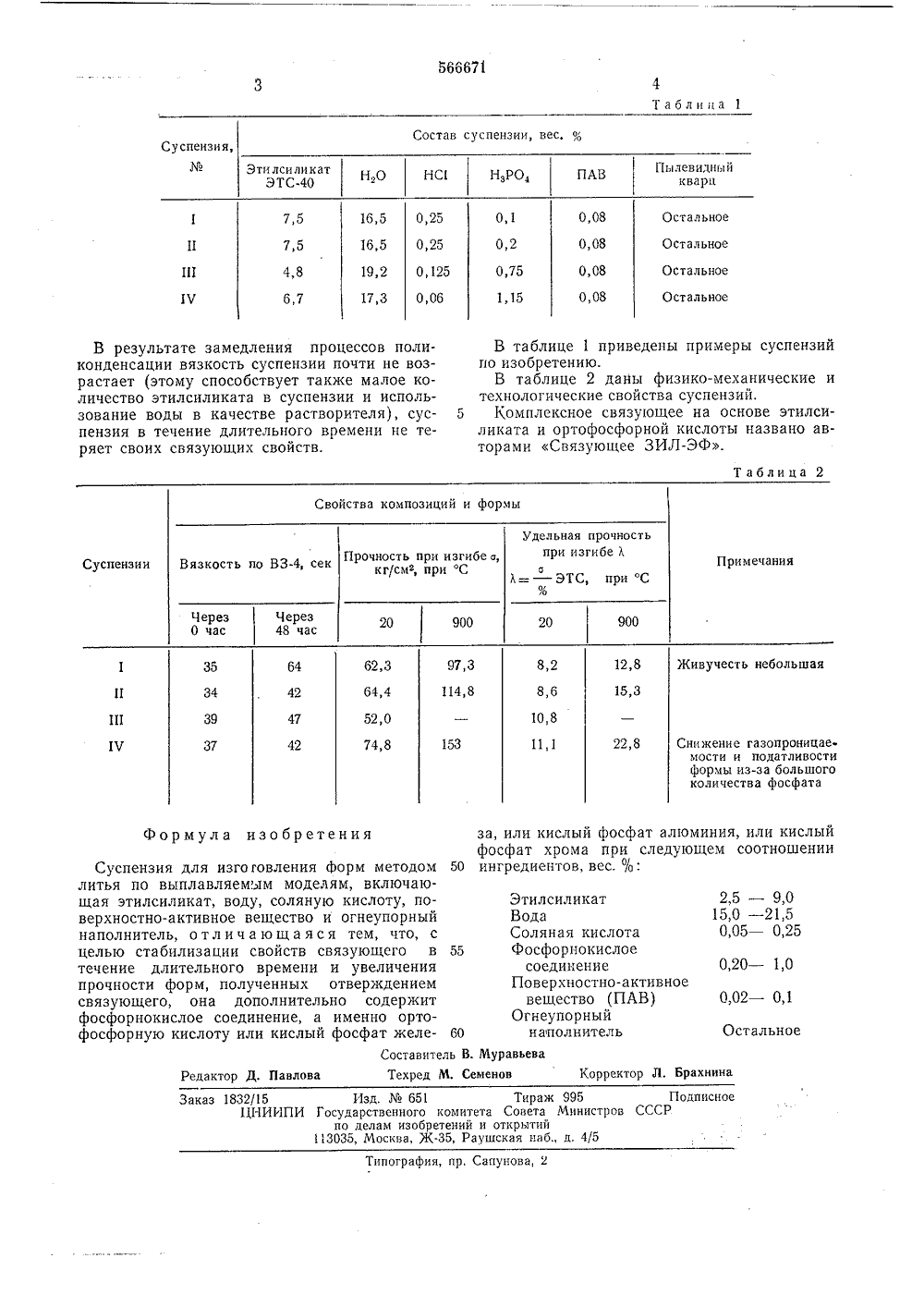

Республик К АВТОРСКОМУ СВИДНБйЬСТВУ полнительное к авт. свнд-ву 22) Заявлено 07.06,74 (21) 2030356/О) М. Кл 2 В 22 С 904 исоединением заявки3) Приорит Гасударственные комитет Совета Министров ССР по делам изобретенийн открытий 53) УДК 621,74.045.621,(71) Заявитель И, Ивано Чулкова сковский трижды ордена Ленина, ордена Октябрьской Револю и ордена Трудового Красного Знамени автомобильный завод имени И, А, Лихачева(54) СУСПЕНЗИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ФОРММЕТОДОМ ЛИТЬЯ ПО ВЫПЛАВЛЯЕМЫМ МОДЕ М Поверхностно-активно вещество (ПАВ) Огнеупорный наполнитель02 - 0,1 стально 2,5 - 9,0 5,0 - 21,5 0,05 - 0,2 ЭтилсиликатВодаСоляная кислотаФосфорнокислоесоединение 0,20 - 1 1Изобретение относится к области литейного производства и применяется, в частности, для изготовления керамических форм по выплавляемым моделям.Известна композиция, состоящая из этил силиката, воды, серной и соляной кислот, огнеупорного наполнителя и поверхностно-активного вещества.1 акая суспензия имеет недостаточную живучесть - 20 - 40 час, и формы, полученные 10 послойным нанесением композиции на модели с последующим отверждением, имеют невысокую удельную прочность 5 - 6 кг/см.Цель изобретения - получение суспензии, длительно сохраняющей технологические свой ства и обеспечивающей повышенные физико- механические свойства форм в холодном и горячем состоянии при экономии этилсиликата,Суспензия дополнительно содержит фосфорнокислое соединение, а именно ортофосфор ную кислоту или кислый фосфат железа, или кислый фосфат алюминия, или кислый фосфат хрома при следующем соотношении ингредиентов, вес. %; Количество кислот и ПАВ приведено в пересчете на активный компонент.Применяемый этилсиликат - этиловые эфиры ортокремниевой кислоты, содержащие 28 - 52% условного кремнезема.В качестве добавок берут ПАВ, преимущественно анионоактивного класса, не вызывающие загустевания композиции, например алкиларилсульфонаты (сулфа иолы, ДС-РАС), соли продуктов конденсации хлорангидридов жирных кислот с метилтаурином (метаупон, игепон), динатриевые соли эфиров сульфоянтарной кислоты (преперат ДНС), сульфаты полиэтиленгликолевых эфиров высших жирных спиртов и другие. Стабилизирующее действие ортофосфорной кислоты позволит расширить номенклатуру применяемых ПАВ. В качестве огнеупорного наполнителя можно применять пылевидный кварц, высокоглиноземистый шамот, плавленый кварц, электрокорунд,В составе ортофосфорная кислота стабилизирует связующее, связывает в недиссоциирующие комплексы ионы щелочных и амфотерных металлов, упрочняет получаемую форму.НС 1 ПАВ 113 РО 4 0,08 Остальное Остальное Остальное Остальное 0,1 0,25 7,5 16,5 0,08 0,2 16,5 0,25 7,5 0,08 0,75 0,125 19,2 4,8 0,08 1,15 17,3 1 Ч 0,06 6,7 В таблице 1 приведены примеры суспензийпо изобретению.В таблице 2 даны физико-механические итехнологические свойства суспензий.5 Комплексное связующее на основе этилсиликата и ортофосфорной кислоты названо авторами Связующее ЗИЛ-ЭФ. В результате замедления процессов поли- конденсации вязкость суспензии почти не возрастает (этому способствует также малое количество этилсиликата в суспензии и использование воды в качестве растворителя), суспензия в течение длительного времени не теряет своих связующих свойств. Т аб ли ца 2 Свойства композиций и формы Удельная прочность при изгибе Х оХ= - ЭТС, при С % Прочность при изгибе ,кг/смЯ, при СПримечания Вязкость по В 3-4, сек Суспензи и Через 48 час Через 0 час 900 900 20 20 12,8 97,3 Живучесть небольшая 8,2 62,3 35 64 114,8 64,4 15,3 8,6 34 42 10,8 52,0 39 47 153 Снижение газопроницаемости и податливости формы из-за большого количества фосфата 22,8 74,8 42 37 1 Ч 2,5 - 9,0 15,0 - 21,5 0,05 - 0,25 0,02 - 0,1 Корректор Л. Брахннна Заказ 1832/15 Изд.651 Тираж 995 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Типография, пр, Сапунова, 2 Формула изобретения за, или кислый фосфат алюминия, или кислыйфосфат хрома при следующем соотношенииСуспензия для изгоговления форм методом 50 ингредиентов, вес. %: литья по выплавляемь 1 м моделям, включающая этилсиликат, воду, соляную кислоту, по- Этилсиликат верхностно-активное вещество и огнеупорный Воданаполнитель, отличающаяся тем, что, с Соляная кислота целью стабилизации свойств связующего в 55 Фосфорнокислое течение длительного времени и увеличения соединение 0,20 - 1,0 прочности форм, полученных отверждением Поверхностно-активное связующего, она дополнительно содержит вещество (ПАВ) фосфорнокислое соединение, а именно орто- Огнеупорный фосфорную кислоту или кислый фосфат желе наполнитель ОстальноеСоставитель В. МуравьеваРедактор Д. Павлова Техред М. Семенов
