B02C — Дробление или измельчение различных материалов; помол зерна

Номер патента: 1172611

Опубликовано: 15.08.1985

Авторы: Попов, Антощенко

МПК: B02C 17/18, B07C 5/06

Метки: шаров, трубных, сортировки, мельниц

...шума и гашения удавов. 35 1Изобретение относится к сортировочной технике, в частности к устройствам для сортировки шаров трубных мельниц.Цель изобретения - увеличение надежности.На фиг.1 схематически изображена предлагаемая"сортировочная машина; на фиг.2 - крепление эластичных перегородок сортировочной решетки.Машина содержит питающий бункер коробчатой формы, предназначенный для загрузки исходного материала. Бункер имеет приводную заслонку 1, установленную с воэможностью вертикального перемещения и последовательного, начиная с верхнего открывания ручьев выпускного желоба. Остальные три стенки бункера и днище образуют неподвижную часть питающего бункера 2. Это сварная конструкция из листовой стали, имеющая расширенный верхний пояс,...

Номер патента: 1173937

Опубликовано: 15.08.1985

Авторы: Ханс, Лендерт, Роберт, Вернер

МПК: B02C 25/00

Метки: мельницей, вальцовой

...имеет то преимущество, что вслучае прекращения подачи сжатоговоздуха обеспечивается надежное закрытие дозирующим шибером 11,Согласно изображенному на фиг, 3примеру выполнения регулирования подачи продуктов с автоматическимсближением и разъединением валковрычаг 17 приводится в действие зондом 15. На рычаг 17 воздействует возвратная пружина 18, которая снимаетего с контактирующего элемента 25пневматического клапана 19 в случаепрекращения подачи продукта в вальцовую мельницу, Пневматический клапан 19 соединен с усилительным клапаном 44. Пневматический клапан 19преобразует механический управляющий сигнал от рычага 17 в пневматический сигнал. Пропорционально пос-,тупающему на зонд 15 продукту создается пневматический управляющийсигнал. При...

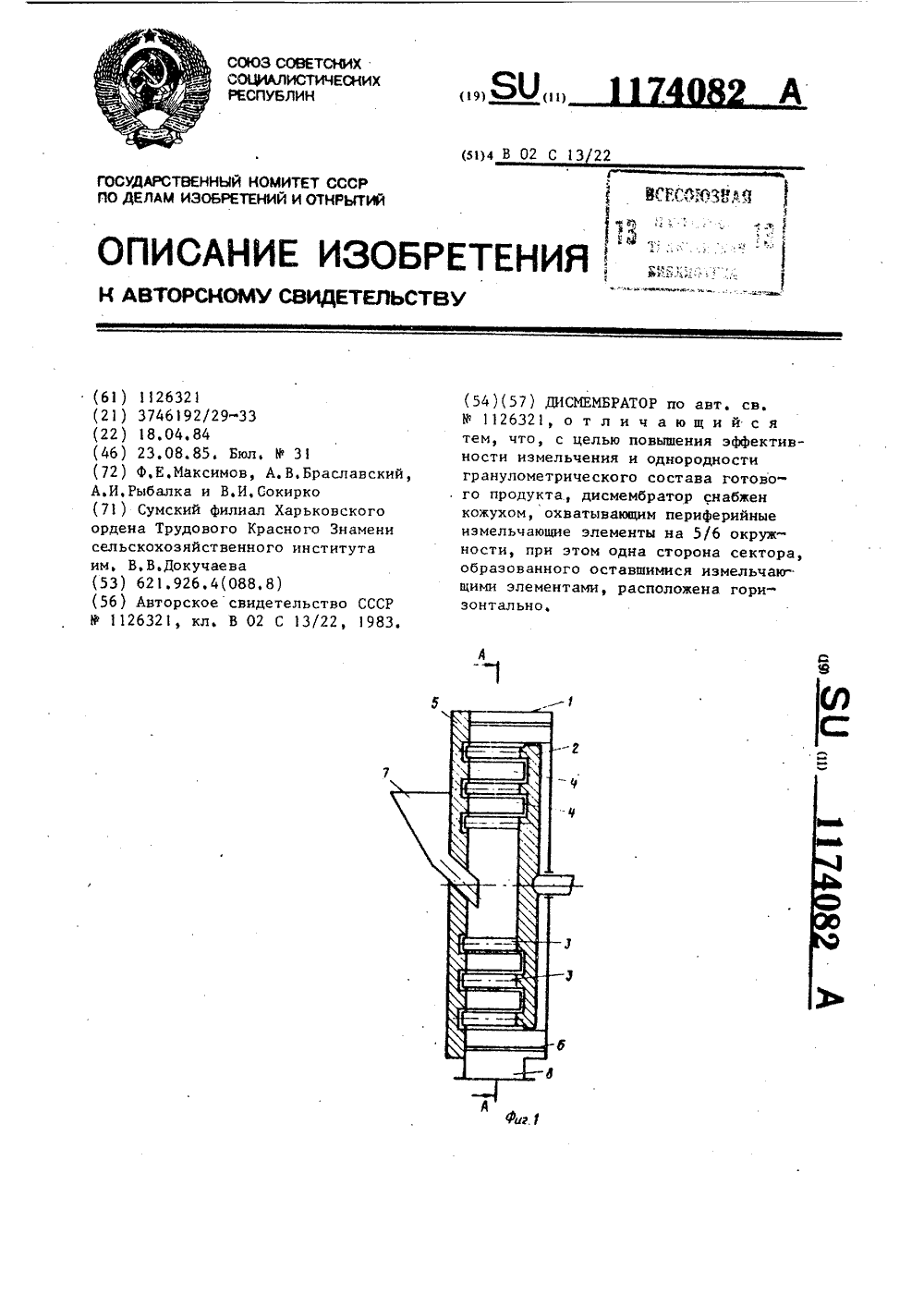

Номер патента: 1174082

Опубликовано: 23.08.1985

Авторы: Браславский, Рыбалка, Сокирко, Максимов

МПК: B02C 13/22

Метки: дисмембратор

...измельчения и однородности гранулометрического состава готового продукта.На фиг.1 изображен дисмембратор, 25общий вид,в разрезе; на фиг,2 - разрез А-А на фиг.1.Дисмембратор включает цилиндри.ческий корпус 1, в котором расположен вертикальный ротор 2 с концентрично установленными рядами пальцев3, между которыми размещены рядыпластин 4 статора 5, установленныхпод углом 140-160 к направлениюовектора окружной скорости ротора 2,кожух 6, загрузочный 7 и выгрузочный 8 патрубки.Принцип работы мельницы следующий,Измельченный материал через патрубок 7 загружается в дисмембратор и под действием центробежных сил отбрасывается на пальцы 3 вращающегосяпротив часовой стрелки ротора 2 иразрушается за счет удара пальцами 3и за счет соударений...

Номер патента: 1174083

Опубликовано: 23.08.1985

Авторы: Калашников, Носырев, Бобров, Серебреников

МПК: B02C 17/04

Метки: мокрого, самоизмельчения, мельница

...шейки 3 с кривошипами 4, установленными на неподвижных опорах 5 и имеющими одинаковые радиусы от шейки вала 6 кривошипа 4 до центра шейки 3 кривошипа 4, причем расстояние между центрами валов 6 кривошипов 4 равно расстоянию между центрами шеек 3 кривошипов 4, так как привод барабана выполнен в виде шарнирного параллелограмма, причем центр тяжести барабана совмещен с центром тяжести шатунаЬарабан 1 имеет герметичное загрузочное устройство, выполненное в виде откидного люка 7, шарнирно прикрепленного к барабану 1 с одной стороны и стяжными болтами - с дру 74083 ггой. Внизу выполнено разгрузочноеустройство в виде патрубка 8 с краном. Внутри барабана 1 на его цилиндрической поверхности закреплены 5 .потокоотклоняющие лопатки 9 под углом в...

Номер патента: 1174085

Опубликовано: 23.08.1985

Автор: Монтвила

МПК: B02C 17/22

Метки: трубной, мельницы, бронефутеровка

...рядами лопастей 4, подвергается более интенсивному измельчению5 мелющими телами. Изобретение относится к конструкциям бронефутеровок трубных мельниц с шаровой мелющей загрузкой иможет быть применено в производствестроительных материалов, горноруднойи других отраслях промышленности,Целью изобретения является повышение эффективности измельчения.На фиг. 1 показана трубная мельннца с бронефутеровкой, продольныйразрез; на фиг. 2 в , сечение А-А нафиг, 1; на фиг. 3 - развертка поверхности бронефутеровки.Бронефутеровка содержит закрепленные на корпусе 1 мельницы кольцевымирядами бронеплиты 2 с наклонными выступами. Между указанными бронеплитами также кольцевыми рядами смонтированы бронеплиты 3 с лопастями 4.Угол установки М лопастей и...

Номер патента: 1174086

Опубликовано: 23.08.1985

Авторы: Терехов, Можегов, Тимофеев

МПК: B02C 19/18

Метки: кавитационный, диспергатор

...в диффуэор измельчения твердых частиц в жидкос, При подводе жидкости в корпус 1 ти и может быть использовано в хими- через боковой патрубок 4 в конфуэоческой промышленности, а также в гид- ре 2 благодаря разности площадей росистемах различных мааин, 5 хвостовика 9 регулировочного устройЦель изобретения - повышение эфг ства 8 и наименьшей площади проходфективности процесса диспергирования ного сечения диффуэора 3 возникает путем автоматического изменения по- осевое усилие на иглу 5,сжимающее ложения дроссельной иглы относитель- упругий элемент 10, эа счет чего но диффузора. О между конусной поверхностью иглы 5 иНа чертеже изображен кавитацион- входом в диффузор 3 появляется щель, ный диспергатор, продольный разрез, через которую...

Номер патента: 1175541

Опубликовано: 30.08.1985

Авторы: Иванов, Митрофанов

МПК: B02C 2/02

Метки: инерционная, дробилка, конусная

...т.е. сборка дробилки является сложной и трудоемкой. Кроме того, размещенный в отверстии траверсы регулирующего кольца сферический вкладыш со сферическим шарниром, имеющий возможность перемешаться вдоль оси отверстия траверсы, в процессе работы дробилки разбивает поверхность отверстия траверсы (в результате его обкатки по поверхности отверстия), что снижает надежность работы верхней опоры дробящего конуса, а следовательно и дробилки в целом.Цель изобретения - снижение трудоемкости сборки.Поставленная цель достигается тем, что в конусной инерционной дробилке, содержащей корпус, регулировочное кольцо с верхней опорой дробящего конуса, состоящей из траверсы с отверстием, вкладыша и сферического шарнира, соединенного с валом...

Номер патента: 1175543

Опубликовано: 30.08.1985

Авторы: Смердов, Балезин, Порсин

МПК: B02C 4/02

Метки: дробилки, валок

...и повышение ремонтопри годности валка дробилки.На фиг. 1 изображен валок дробилки, общий вид; на фиг. 2 - разрез А - А на 10 фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Валок дробилки содержит вал 1, на котором попарно при помоши ступиц 2 установлены диски 3 и 4, 5 и 6 (количество дисков равно 1 т) с продольными ребрами 7 и 8, размещенными в радиально расположенных выемках (отверстиях) упомянутых дисков и расположенными по поверхности валка в шахматном порядке. Между дисками 3 и 4 и 5 и 6 установлены плавающие кольца 9 и 10 соответственно. Ступицы 2 на валу 1 20 зафиксированы при помоши шпонок 11, количество которых выбирают из соотношения и/2, где п - количество дисков.Валок дробилки собирают и ремонтируют следующим образом.На...

Номер патента: 1175544

Опубликовано: 30.08.1985

Авторы: Шевченко, Безкровный, Апанасенко, Шистко

МПК: B02C 7/00

Метки: измельчения

...его части. 20 В загрузочном бункере радиально расположены перегородки 6, зазор между торцами которых и рабочим диском постепенно умень шается от загрузочного сектора по ходу вращения рабочего диска. Болты 7 удерживают бункер на кронштейнах 8, щуп 9.Устройство для измельчения материалов работает следующим образом.В сектор загрузочного бункера 2, показанный на фиг. 2 стрелкой, поступает материал для измельчения. При вращении ра бочего диска 4 материал измельчается между торцами перегородок 6, рабочим диском 4 и торцом загрузочного бункера 2.Загрузочный бункер 2 и перегородки 6 перемещаются относительно рабочего диска 4, чем устанавливают необходимую круп- З 5 ность измельчения.Регулирование зазора между кромками загрузочного бункера 2 и...

Номер патента: 1175546

Опубликовано: 30.08.1985

Автор: Ишков

МПК: B02C 13/04

Метки: молотковая, дробилка

...поверхности, внутри которого расположен роторный рабочий орган, состоящий из вала 2, вы полненного в виде секций, молотков 3, свободно подвешенных на осях 4. Секции вала 2 установлены шлицевыми концами в опорах качения (не показаны) и соединены межлу собой посредством муфты 5. Передача20 врагцения роторному рабочему органу осуществляется от электродвигателя 6 через муфту 7. Для отбора продукта разной степени крупности в корпусе 1 дробилки имеется несколько выгрузочных окон 8. Устройство 9 предназначено для регулирования 25 угла наклона дробилки, а бункер 10 с регулировочной заслонкой 11 - для загрузки исходного материала. Для удобства проведения ремонтных работ в корпусе предусмотрены откидные торцовые крышки 12 и3. Для включения и...

Номер патента: 1175547

Опубликовано: 30.08.1985

Авторы: Владыкин, Варгасов, Бабурин

МПК: B02C 13/13, B02C 13/06

Метки: измельчения

...9 меньше внутреннего диаметра трубы 10 выхода газа дополнительного циклона и внутреннего диаметра воздуховода 11.Устройство для измельчения материалов работает следующим образом,Исходный материал при помощи механизма 7 загрузки подается в затвор 3 с таким расчетом, чтобы столб материала там был постоянной высоты. Из затвора 3 куски исходного материала попадают на лопасти центробежной мельницы 1, разбрасываются с большой скоростью на внутреннюю поверхность корпуса мельницы 1, измельчаются там при соударении с ней и вместе с потоком воздуха, создаваемого лопастями мельницы 1, в виде пылегазовой смеси попадают в дополнительный циклон 8, где материал отделяется от воздуха, оседает, а 5 10 15 20 25 30 35 40 45 2Фзатем попадает в сопло 9....

Номер патента: 1175548

Опубликовано: 30.08.1985

Авторы: Носырев, Бобров, Калашников

МПК: B02C 13/06

Метки: роторная, мельница

...41Изобретение относится к мельницам для приготовления минеральных суспензий и может быть использовано в горной, химической и строительной промышленностях при мокром измельчении горных пород.Цель изобретения - повышение однородности при гота вли ваемо й суспензии за счет более эффективного перемешивания твердой. и: жидкой фаз.. На чертеже изображена роторная мель- нида, фодольный разрез, Роторная мельйица состоит из цилиндрического ступенчатого корпуса 1 с увеличивающимся диаметром ступеней от загрузочного, бункера 2 к сливному лотку 3, В корпусе 1 расположен горизонтальный ступенчатый ротор с лопастями 4 и ударные плиты 5. Между ступенями корпуса установлены полые перегородки 6 с отверстиями. Входные отверстия 7 перегородок 6...

Номер патента: 1175550

Опубликовано: 30.08.1985

Автор: Караманов

МПК: B02C 17/18

Метки: мельницы, барабанной, бутара

...Конический раструб 8 связан с каналом желоба 7 с помощью наклонных листов 9. В желобе 7 установлены решетки 10, размер отверстий которых выбирают в соответствии с крупностью готового продукта данной стадии измельчения. Решетка 10 одной части желоба доходит до места встречи с коническим раструбом, а дальше продолжением решетки является дно второй части желоба, Листы 9 установлены в месте соединения решетки 10 и дна желоба и соединяют надрешеточное пространство желоба 7 с коническим раструбом 8, Желоб 7 состоит из двух частей, каждая из которых обращена открытой частью в сторону вращения бутары. 75550 2 Бутара барабанной мельницы работает следующим образом.Измельченный материаль из разгрузочной цапфы мельницы попадает в загрузочное...

Номер патента: 1175551

Опубликовано: 30.08.1985

Авторы: Губин, Чантурия, Гвоздик, Саворский, Баранник, Ткач

МПК: B02C 17/18

Метки: шаровая, мельница

...минералы с проводниковыми и полупроводниковыми свойствами, например, железные руды и является усовершенствованием изобретения по основному авт. св. Мо 850210.. На чертеже изображена шаровая мельница, общий вид. Шаровая мельница состоит из барабана 1, футерованного резиной 2, с пустотелыми цапфами 3. На внутренней поверхности торцовых крышек барабана мельницы укреплены электроды 4, выполненные в виде клиновидных колец, токоподводящие кольца 5 и щетки 6. Клиновидные электроды 4 соединены с токоподводящими кольцами 5 проводниками 7, изолированными по всей длине изоляционной оболочкой 8. Внутри мельницы установлена перфорированная перегородка 9 с отверстиями 10. Измельчение осуществляется с помощью мелющих тел 1 . Шаровая мельница...

Номер патента: 1175553

Опубликовано: 30.08.1985

Авторы: Иванченко, Хорошилова, Агеев, Сотникова, Стригин

МПК: B02C 2/10, B02C 18/12

Метки: измельчитель

...к устрой -ствам для измельчения твердых материалов, например отходов листового стеклопластика, и может бытьиспользовано в химической и другихотраслях промышленности.Цель изобретения - повышение эффективности измельчения.На чертеже изображен измельчитель., поперечный разрез.Измельчитель содержит загрузочную воронку 1, наружный неподвижный конический статор 2 с установленными на его внутренней поверхности ярусами по образующим ножевымибилами 3 с некоторым зазором относительно ножевых бил 4, расположенныхпо винтовым линиям на наружной поверхности внутреннего коническогоротора 5, смонтированного эксцентрично на центральном валу 6,установленном в подшипниках соосносо статором 2,Измельчитель работает следующимобразом.Поступающий в...

Номер патента: 1175556

Опубликовано: 30.08.1985

Авторы: Александров, Ровинский, Аронзон, Селезнев, Дудин, Щеглов, Кухаренко, Савченко

МПК: B02C 25/00

Метки: мельницей, помола, клинкера

...14 соотношения, на второй вход которого поступает заданное 9 5 значение содержания добавки в цементе, Выход корректора 14 соединен с первым входом задатчика 17 соотношения, на второй вход которого поступает заданное Кз значение коэффициента соотношения. Выход задатчика 17 соединен с вторым входом регулятора 5. Выход датчика 18 температуры соединен с первым входом сумматора 20 корректора 19 температуры, на второй вход которого поступает заданное значение температуры 9, Выход корректора 19 соединен с первым входом сумматора 26, выход которого соединен с третьим входом элемента 4 сравнения. Выход измерителя 22 тока соединен с первым входом сумматора 24 корректора 23, на второй вход которого поступает заданное значение тока Е...

Номер патента: 1177251

Опубликовано: 07.09.1985

Автор: Тумченок

МПК: B02C 19/22, B02C 23/26, B65G 53/04 ...

Метки: сыпучего, пневмотранспортирования, измельчением

...для пневмотранспортирования сыпучего материала с измельчением содержит трубопровод 1 с патрубками загрузки 2 и выгрузки 3 материала, размещенный в трубопроводе 1 трос 4, эксцентрично закрепленный первым концом на поворотном вокруг оси трубопровода 1 от привода 5 фланце 6, смонтированном на трубопроводе 1 со стороны одного из его торцов, и размещенный вторым концом в опоре 7 вращения, смонтированной на 25 трубопроводе 1 со стороны другого его торца. Фланец 6 выполнен с радиальным пазом 8, в котором установлен подпружиненный вдоль радиального паза 8 ползун 9, связанный с первым концом троса, при этом опора 7 вращения представляет собой закрепленный с внешней стороны трубопровода 1 соосно его оси патрубок, в котором с возможностью...

Номер патента: 1178479

Опубликовано: 15.09.1985

Авторы: Денисов, Сыроватка, Фокин

МПК: B02C 7/02

Метки: дробилка, центробежная, многоступенчатая

...вала 8 дробилки с насаженными на него раэгоннымидисками 9-11, диаметры которых увеличиваются последовательно сверху вниз. Основными рабочими органами разгонного диска (фиг. 2) являются рабочие лопатки 12. Рабочие лопатки, поверх ность которых рифленая, позволяют интенсифицировать процесс ударного разрушения измельчаемого зерна за счет концентрации ударных импульсовпо рабочим кромкам рифов,Отбойные деки 13-15 (фиг. 1) выполнены в виде решета-матрицы. Решета-матрицы крепятся против каждогоразгонного диска при помощи упорныхболтов 16-18. На верхнюю .опорнуюплиту 4 устанавливается загрузочныйбункер так, что имеющиеся на егодне загрузочные окна совпадают с. загрузочными окнами 19 плиты 4. Длянаправления зерна на первый разгонный диск...

Номер патента: 1178480

Опубликовано: 15.09.1985

Авторы: Коновалов, Кирпичников, Храпач, Кулаковский, Волкович

МПК: B02C 13/00

Метки: измельчения, кормов

...пластины 10, ус тановленная напротив входного отверстия, обеспечивает движение измельченного продукта по ее поверхности.При этом частицы, прошедшие через перфорации пластины 10, попадают в зарешетное пространство и вместе с воздушным потоком движутся по направлению к воздуховоду 14, постепенно теряя скорость, а часТицы, не прошедшие через перфорации, перемещаются по поверхности плаСтины 10 вниз. При положении поворотной перфорированной пластины 11, соответствующем позиции А, между нижней гранью пластины 10 и шарниром поворота задвижки 13, вплотную при этом подведенной своей верхней частью к шарниру пластины 11, образуется окно, в котором попадают частицы, сошеДшие в процессе движения, с поверхности 10, где подхватываются воздушным...

Номер патента: 1178481

Опубликовано: 15.09.1985

Авторы: Пудиков, Гончаров, Малюк, Климковский, Рябчий

МПК: B02C 17/20

Метки: мелющее, тело

...удалении друг от друга.Целью изобретения является повышение эффективности мелющего действия за счет увеличения измельчающейповерхности тела при приближении егомассы к массе базового шара, повышения компактности упаковки телв общей мелющей загрузке мельницы,равномерности износа и увеличениястепени раскрытия минералов при измельчении руд,указанная цель достигается тем, что в мелющем теле для барабанной мельницы, выполненном шарообразной формы со сферическими выступами на его поверхности шар выполнен с плоскими симметричными поверхностями, образованными отсечением от него по трем осям координат равновеликих сегментов, причем сферические выступы расположены на плоских поверхностях и имеют высоту, не превышающую высоту стсекаемого...

Номер патента: 1178482

Опубликовано: 15.09.1985

Авторы: Шендеров, Насыров, Яшин, Скарин

МПК: B02C 19/00

Метки: помола, мокрого, минерального, сырья

...гидроклассифицируютс получением тонкого, кондиционногопо крупности и влажности продукта,который выводят из цикла измельчеСоставитель Н.БибинаРедактор Н,Горват Техред Ж.Кастелевич Корректор М.Розман Заказ 5585/8 Тираж 584 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 11784Изобретение относится к технологии мокрого измельчения минерального сырья и может быть использовано в металлургической, цементной, химичес" кой и других отраслях промышленности при подготовке сырья к переработке по способу спекания.Цель изобретения - снижение затрат на измельчение.Способ осуществляют следующим об О разом.В мельницу первой стадии...

Номер патента: 1178483

Опубликовано: 15.09.1985

Авторы: Гольдебаев, Лямин, Лукашин

МПК: B02C 19/06

Метки: мельница, противоточная, струйная

...противоточной струйнойи мельницы, на фиг. 2 - продольный ны разрез по приемному бункеру и дни - 5 за щу помольной камеры.Противоточная струйная мельница ни 1 содержит питатели 2, помольные .нь эжекторы 3 с приемными эжекторными ма камерами 4, стояк 5, пылераздели дн тели б с течками для возврата за- пр крупнений 7, помольную камеру 8,че бункер 9 с герметичным затвором 10, пр привод 11, коллектор для подачи ет энергоносителя 12, упругий механизм 25 па 13, открывающиеся створки 14, элек- за. тромагниты 15. ме Гово 0 ыб продуют Мельницаработает следующимобразом.Исходный материал, напримерцементный клинкер, через питатели 2загружается в противоточную струйую мельницу 1, попадает в приемныеекторные камеры.4, где подхватыется...

Номер патента: 1178484

Опубликовано: 15.09.1985

Автор: Корсаков

МПК: B02C 19/06

Метки: струйная, мельница

...по п. 1, о т лч а ю щ а я с я тем, что, с целобеспечения закручивания струиразные стороны, закрутка выступразгонных трубках по ходу движеэнергоносителя с материалом выпнепа в одну сторону.Заказ 5585/8 Тираж 584 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к устройствам для помола, а именно к струйным мельницам.Целью изобретения является повь- шение эффективности измельчения.На чертеже изображена струйная мельница, продольный разрез.Мельница содержит загрузочные устройства 1, сопла для подачи энергоносителя 2, соосно расположенные навстречу друг другу разгонные трубки Э с винтообразными...

Номер патента: 1178485

Опубликовано: 15.09.1985

Авторы: Горобец, Чирков, Тютюнов, Зайцев, Шульженко

МПК: B02C 19/06

Метки: керамических, приготовления, масс

...смешение и разрушение. В помольной камере подцерживается давлениеменьше атмосферного и температура,равная температуре парообразования, 0 способствующие ускорению разрушения частиц. Потерявшие скорость частицы выносятся в сепаратор 14, гдепроисходит их разделение по крупности. Изобретение относится к техникепроизводства строительных материалови может быть использовано при получении керамических масс в производстве облицовочных плиток.Цель изобретения - снижениеэнергоемкости процесса и повышение,качества получаемых изделий,На чертеже дана схема осуществления способа приготоЬления керамическихмасс.Шлак, фосфорного производства вколичестве 1,0 т/ч дозатором 1 подают в дробилку 2, дробят до крупности, характеризуемой нулевым 15остатком на...

Номер патента: 1178486

Опубликовано: 15.09.1985

Авторы: Шамарин, Азаров, Алексеев, Постоев

МПК: B02C 19/18

Метки: измельчения, неметаллических

...работает следуюцим образом.Через загрузочный бункер 3 материал непрерывно или периодически поступает минуя шибер 4, в камеру 1 охлаждения, заполненную жидкостью которая имеет температуру от плюс 3 С (при измельИз-за большой разницы в скоростях движения охлаждающего воздушного потока и охлаждаемого жидкостного потока в камере 10 смешения эжектора 5 происходит тонкое распыливание жидкости и йнтенсивный теплообмен между жидкостной и газовой Фазами. На выходе из эжектора 5 газожидкостный поток имеет приблизительно постоянные по сечению (одинаковые) скорости и температуру, например. около 10 м/с иоминус 5-50 С. Холодные капли жидкости, сохраняя направление движения, полученное в эжекторе 5, из камеры 10 смешения попадают в камеру...

Номер патента: 1178487

Опубликовано: 15.09.1985

Авторы: Бородин, Писаревский, Недобежкин

МПК: B02C 19/18

Метки: диспергатор

...телами 7, причем величина отверстий решеток 6 и величина 25 размольных тел 7 уменьшаются сверху ,вниз. Через центр электрогидравлической камеры 5 диспергирования про-. ходит неподвижный полый стержень 8, соединенный с днищем камеры 4 из мельчения посредством подшипникового узла. В стенки полого стержня 8 вмонтирована система положительных электродов 9, а внутри стержня 8 установлен ынек 10, жестко соединенный с днищем камеры 4 измельчения и являющийся отрицательным электродом. В верхней части шнек 10 крепится к трубопроводу готовой продукции 1 1. Загрузочная горловина 12 прикреплена 4 О к крышке диспергатора 13. Камеры 4 и 5 сообщаются через проходное отверстие 14 в нижней части полого стержня 8. В пазы статора 2 уложены катушки...

Номер патента: 1178488

Опубликовано: 15.09.1985

Авторы: Придубков, Коган, Байцур, Пономаренко

МПК: B02C 25/00

Метки: группой, работающих, дробилок, параллельно

...с блоками 4. Способ осуществляют следующимобразом.Сигналы датчиков 3, измеряющихпроизводительность питателей 1, подаются на входы соответствующих блоков 4 и первые входы блоков 5, навторые входы которых поступают сигналы с соответствующих датчиков б мощности. Блок 4 регулирования производительности сравнивает производительность, измеренную датчиком 3 сзаданием, выданным блоком 14 н вслучае рассогласования через испол нительный механизм 7 изменяет производительность питателя до тех пор,.пока она не станет равна заданию,тем самым поддерживают производительность питателей на заданном уровне,Блок 5 деления вычисляет отношение мощности к производительности.Сигналы с выходов блоков 5, характеризующие удельные затраты мощностипо каждой...

Номер патента: 1178489

Опубликовано: 15.09.1985

Авторы: Морозов, Коленченко, Самородов

МПК: B02C 25/00

Метки: процессом, мельнице, руды, измельчения

...объема мельницы и скорости измельчения, производительность мельницы рассчитывают по расходу питания.Для расчета производительности мельницы по расходу питания предлагается рекуррентное соотношение (фильтр экспоненциального сглаживания), определяющее искомое значение производительности мельницы Ов момент временикак функцию текущего значения расхода питания 01 (С) и значения производительности мельницы О ( -) в момент предыдущего интервала времени (Т - о).Уравнение материального баланса соответствует расчетному только до экстремального значения производительности мельницы, поскольку известно, что увеличение расхода питания после достижения экстремума производительности ведет к уменьшению производительности и увеличению веса материала....

Номер патента: 1180067

Опубликовано: 23.09.1985

Автор: Сыса

МПК: B02C 17/18

Метки: выделения, мельницы, гали, рудной

...работы устройства.На чертеже изображено устройство для выделения рудной гали из мельницы.Устройство для выделения руднойгали включает корпус 1, классифицирующую поверхность 2 вращения, лифтерные камеры с крупноячеистымиразгрузочными решетками 3 и с мелкими решетками 4, делитель 5 руднойгали, гидромонитор 6 с регулятором7 расхода жидкости, Делители 5 имеют в сечении, совмещенном с осьювращения мельницы, форму прямоугольного треугольника, меньший катеткоторого обращен в сторону рабочегопространства, а больший - в сторонудвижения материала,При работе мельницы из лифтерныхкамер 3, имеющих крупные разгрузочные решетки, периодически выгружается рудная галя. Дальнейшее еераспределение происходит в следующих режимах,Полный вывод рудной...

Номер патента: 1181615

Опубликовано: 30.09.1985

Авторы: Саушкин, Быкова, Малай

МПК: B02C 19/20, A23N 15/00

Метки: протирочная
