B02C — Дробление или измельчение различных материалов; помол зерна

Страница 137

Щековая дробилка

Загрузка...

Номер патента: 995858

Опубликовано: 15.02.1983

Авторы: Кузаков, Палагин

МПК: B02C 1/02

Метки: дробилка, щековая

...роли"ки 8, взаимодействующие с сухарями 9щек.Шейки и соответственно ролики расположены относительно оси.вала диаметрально противоположно и толкаютщеки одновременно.Размещенный между щеками 4 распорный гидроцилиндр 10 имеет два концевых штока-толкателя 11, а на щеках4 установлены сферические пяты и подпятники 12. Пружины 13 зафиксированы на соответствующих шейках цилиндра и подпятника. Поскольку подпятники и пружины выполнены "невыпадающими", пружины служат стягивающими упругими связями, на которых можетдержаться гидроцилиндр 10. Возмож. на раздельная установка пружини цилиндра. В вариантах исполнения может применяться группатаких гидроцилиндров, причем онимогут крепиться к поперечине кор- .пуса 1. Пружины 13 могут быть не...

Щековая вибрационная дробилка

Загрузка...

Номер патента: 995859

Опубликовано: 15.02.1983

Авторы: Литвинов, Данилов, Маршуев

МПК: B02C 1/02

Метки: вибрационная, дробилка, щековая

...(фиг. 1) наах 2 установлены опоры - каретв которых посредством упругилжестких, 5 звеньев смонтированы3 99подвижные щеки 6 с вибровозбудителями 7 (привод не показан).Борта 2 служат направляющими,по которым каретки 3 оперативно передвигаются при расширении камеры 8дробления. Каретки выполнены составными иэ двух частей коробчатой конст.рукции. В них установлены поворотныевалы 9 с концевыми шестернями 10 иэксцентричными шейками 11, Каждая ше.стерня и шейка в данном случае выполнены в виде цельной втулки, жестко насаженной на конец вала, который свободно проходит через боковуюстенку корпуса (фиг. 2 и 3). На шейку 11 надет ползун 12, вставленныйв прямоугольный паз 13, вертикальныебоковые грани которого служат ползуну направляющими, вдоль...

Щековая дробилка

Загрузка...

Номер патента: 995860

Опубликовано: 15.02.1983

Авторы: Палагин, Кузаков

МПК: B02C 1/02

Метки: дробилка, щековая

...второй. В то же время вынос оси за пределы соответствующих рабочих зон камер усложняет конструкции и увеличивает их габариты, особенно высоту.Цель изобретения - повышение производительности дробилки.Поставленная цель достигается тем, что в щековой дробилке, содержащейдве наружные подвижные щеки с верхними осями их качаний и две качающиеся между ними внутренние щеки, две камеры дробления, корпус и приводы качаний щек, внутренние щеки снабжены общей нижней .осью с общим приводом их качаний.На чертеже показсхема предлагаемойформула изобретения аказ 770 раж б НИИП одписн ул. Проектная, 4 3 9958 бВ корпусе 1 дробилки между двух наружных подвижных щек 2 с верхнимиосями 3 и приводами 4 шарнирно установлены внутренние подвижные щеки 5,...

Валок зубчатой стружкодробилки

Загрузка...

Номер патента: 995861

Опубликовано: 15.02.1983

Авторы: Гаврилко, Кривенко

МПК: B02C 4/30

Метки: зубчатой, стружкодробилки, валок

...с воэможностью поворота относительно их разъемные кольца, причем внутренние поверхности последних выполнены с выступами3 . 99586На фиг. 1 показан валок, продоль-ный разрез, на фиг. 2 - разрез А-Ана фиг. 1,Валок зубчатой стружкодробилкиустановлен на опорах качения корпуса 1 и имеет вал 2, на котором неподвижно закреплены разъемные звездоч.ки с режущими кромками зубьев 3.Звездочки от проворота относительновала удерживают шпонками 4, а от осевого перемещения - распорными втулками 5 и фиксирующими винтами.6. Между закрепленными на валу звездочкамина их ступицах установлены кольца 7.Для удоЬства монтажа кольца выполнены из двух полуколец, стянутыхболтами 8, и имеют возможность свободно,проворачиваться относительновала и звездочек....

Дисковая мельница

Загрузка...

Номер патента: 995862

Опубликовано: 15.02.1983

Авторы: Корчаков, Сидоров, Шамаева, Щербина, Ведь

МПК: B02C 7/06

Метки: дисковая, мельница

...в противоположныестороны соосно расположенные дискис выступами, устройство для загрузкии выгрузки материала, выступы выполнены Г-обраэными и расположены поспиралям, ориентированным в направлении вращения дисков.Кроме того, мелющие диски могут 1 обыть выполнены с возможностью вертикального перемещения.На фиг. 1 изображена дисковая мель.ница общий вид, на фиг, 2 - разрезА-А на фиг. 1; на фиг, 3 - узел 1на фиг, 1, выполнение выступов Г-образного профиля.Дисковая мельница состоит, из корпуса 1 с опорами 2, нижнего диска 3,вертикальный вал 4 которого установлен в подшипниковой обойме 5, крыш.ки 6 с укрепленной на ней подшипниковой обоймой 7, где находится вертикальный вап 8 с верхним мелющимдиском 9.25Рабочая поверхность каждого...

Молотковая дробилка

Загрузка...

Номер патента: 995863

Опубликовано: 15.02.1983

Авторы: Шевчук, Лапада, Черныш, Балацкий

МПК: B02C 13/02

Метки: молотковая, дробилка

...следующим образом.Сыпучий продукт, например зерно,по каналу 3 поступает в дробильнуюкамеру 1, измельчается молотковым ротором 2 и за один оборот ротора смесьиз мелких частиц (готового продукта)50и крупных недоизмельченных частицпоступает по разгрузочному каналув сепарирующий канал между ситом 5 ижалюзи 6, где и производится егоразделение.Здесь на участке С (фиг. 3) воздух, пройдя через сито, выносит через жалюзи 6 мелкий готовый продукт 3 4в осадочную камеру 10, Оставшаясясмесь продукта поступает на участокБ где формируется все утончающийсяпо форме канала компактный слой, ко"торый более эффективно обрабатывается воздухом на последующих участках.Это объясняется тем, что воздействие воздуха на компактный слой частиц больше, чем на...

Центробежная мельница

Загрузка...

Номер патента: 995864

Опубликовано: 15.02.1983

Авторы: Васильев, Кизирия, Кафтан, Сологашвили, Дроздник, Алексюк, Дюканов, Ефремов

МПК: B02C 13/04

Метки: центробежная, мельница

...закреплены одинпротив другого чашеобразные диски 3с загрузочными отверстиями 3, .к которым примыкают загрузочные воронки 4.Чашеобразные диски 2 укреплены на корпусе 1 при помощи шпилек 5 и упорныхболтов 6. Внутри корпуса 1, на горизонтальном валу 7, между торцами дисков 2, установлен ротор, выполненныйв виде спицевого колеса, состоящегоиз ступицы 8, спиц 9 и обода 1 О. Ротор установлен между дисками 2 так,что образует с ними кольцевые разгрузочные зазоры 11. Спицы 9 снабжены боковыми выступами 12, частично расположенными в полости чашеобраэных дисков. Передние и задние грани спиц 9по их длине, выполнены с выступами 13остроугольной Формы с углом о привершине, равным 60-150 , при этом высота 9 остроугольных выступов уве 4 Оличивается от...

Устройство для измельчения материалов

Загрузка...

Номер патента: 995865

Опубликовано: 15.02.1983

Авторы: Федоров, Кузаков

МПК: B02C 13/09

Метки: измельчения

...лоток,19, пальцы 20для очистки щелей 21 подъемника,поддерживающую .пластину 22 для предотвращения преждевременного падения поднимаемого, элеватором материала. 16Подача материала к устройствуосуществляется конвейером 23, а отвод,дробленого продукта - конвейером 2 ч.Устройство работает следующим об-разом,Дробимый материал направляют припомощи конвейера 23 и лотка в зонумежду роторами 2 Ф 3, где он вступает в упругий контакт с ними и, вы брасываясь с другой стороны, ударя-ется об отбойную плиту 9,. разбивается на отдельные куски, которые по ступают на подъемник. Куски, раз-дробленные до необходимой крупности,проваливаются вниз, а требующие до".драбливания -. при помощи поперечныхполок 12 и лотка 18 - поступают.в приемный бункер ч...

Дробилка для плодово-ягодного сырья

Загрузка...

Номер патента: 995866

Опубликовано: 15.02.1983

Авторы: Архипов, Брикс, Котельник, Зайцев, Корохов, Абрамов, Мушкет

МПК: B02C 15/14

Метки: дробилка, сырья, плодово-ягодного

...14. К корпу.су 1 и решетке 3 крепятся кожухи 15и 16, которые образуют кольцевой канал, по которому выгружается раздробленное сырье,Дробилка работает следующим образом.К вертикальному валу 5 приклады"вается крутящий момент мотор-редуктора 4, в результате чего вращается крестообразное водило 6, котороевращает напорные шнеки 7 и катки 8вокруг вертикального вала .5 и вокругих горизонтальных осей за счет вращения подвижных конических шестерен10 планетарного механизма 12, Сырьеиэ приемного устройства 14 поступает в напорные шнеки 7, увлекаемоеими, перемещается в кожухах 13 ичерез распределительные окна попадает на решетку 3, располагаясь равномерно по площади последней. Кат-ки 8 прижимают сырье (яблоки) к решетке 3, которая разрезает его...

Устройство для измельчения материалов

Загрузка...

Номер патента: 995867

Опубликовано: 15.02.1983

Авторы: Горбачев, Сагинаев, Метте, Жилин, Кремплевский

МПК: B02C 17/14

Метки: измельчения

...териалов, содержащем рабочую ка 2онтального кольцевого лющими телами и днищем с плошными участками, вибпоры, камера снабжена ьями, посредством кото- тела группами сцеплены и с камерой на сплошных в виде горижелоба с месетчатыми иропривод игибкими зверых мелющиемежду собойучастках днНа фиг.тивная схемпроекция, нс частичнымРабочаякольцевого жких опорахобразом в вивибровозбудисо сплошными представлена конструкустройства, фронтальная фиг. 2 - то же, в плане вырывами.амера устройства в виде елоба 1 покоиТся на мягприводится известным нтовые колебания телей 3 и имеет д 5 и сетчатыми 63 99586 ба, на сплошных участках днища, так что мелющие тела локализованы только на этих участках, имея все необходимые степени свободы в пределах требуемых...

Мельница для тонкого измельчения

Загрузка...

Номер патента: 995868

Опубликовано: 15.02.1983

Авторы: Виноградов, Тузов, Зайцев

МПК: B02C 17/16

Метки: измельчения, мельница, тонкого

...во время выгрузки шаров. Мешалка 3 присоединена к приводу 4 фланцевой муфтой 5 и содержит вертикальный вал 6 с отходящими от него лопастями 7, которые отстоят от внутренней поверхности помольной камеры на расстояние не менее трех диаметров мелющих шаров 8. Мешалка снаб. жена скребковым элементом 9 со ступицей 10 и радиальными пластинами 11. Скребковый элемент расположен против разгрузочного окна 12 с решеткой, вмонтированной в плиту 13 разгрузочного устройства 14. Зазор а между пластинами скребка и .решеткой 12 должен составлять 1-2 мм, что меньше половины диаметра; измельчающих шаров. Дно камеры имеет уклон в сторону разгрузочного устройства для лучшего стока материала. Вал 6 может перемещаться в полумуфте 15, где пру жина 16 отжимает"...

Перегородка трубной мельницы

Загрузка...

Номер патента: 995869

Опубликовано: 15.02.1983

Авторы: Янкелевич, Селетских, Дицель, Логачев, Паниченко, Киселев, Богомолов

МПК: B02C 17/18

Метки: трубной, перегородка, мельницы

...трубной мельницы, содержащей сопряженные между собой секторы, каждый из которых име. ет поярусно расположенные отверстия и радиально направленный выступ, каждый сектор. снабжен рассекателями, выполненными в виде клиновидных призм размещенных между ярусами отверстий и перпендикулярно примыкающих к рабочей стороне радиального выступа.На фиг. 1 показана конструктивная схема перегородки; на фиг.2- сектор перегородки.Перегородка 1 состоит из сопряженных между собой секторов 2. Каждый сектор выполнен с поярусно располои Составитель М, Горбовецдактор Т. Митрович Техред Т.фанта Корректор С. Шекм 620 Подписноего комитета СССРй и открытийРаушская наб., д, 4/ аказ 770/8 ВНИИП по 11303Тираж осударственн ам изобретен Москва, ЖФилиал ППП "Пате...

Межкамерная перегородка трубной мельницы

Загрузка...

Номер патента: 995870

Опубликовано: 15.02.1983

Авторы: Жарко, Алексеев, Иванов, Кисель

МПК: B02C 17/18

Метки: перегородка, мельницы, трубной, межкамерная

...часть шаров наклонным учаельницы, и соеди- стком увлекается как.пропеллером а секции, распо- обеспечивая интенсификацию помола.превышающим угол 15 Изменение степени заполнения мерузки к соединяе- лющей загрузки в мельнице с предлагаемой перегородкой (фиг. 2) боль- каждого из верти- ше, чем с известной наклонной в свяможет составлять зи с изменением объема на удвоенояние между ними ную величину заштрихованных треможет быть равно . угольных сечений, что значительно корпуса мельницы. интенсифицирует работу мелющих тел. тавлена межкамер- Предлагаемая конструкция межкаубной мельницы в мерной перегородки отличается просто(проекции; на фиг.2. той монтажа и единой номенклатурой предлагаемой пе- , прилегающих бронеплит, повышенной разрез....

Барабанная мельница

Загрузка...

Номер патента: 995871

Опубликовано: 15.02.1983

Авторы: Гукасян, Шанаурин, Гаспарян, Гудима

МПК: B02C 17/18

Метки: мельница, барабанная

...камеру со стороны эоны измельчения, разрез А-А на Фиг.1; на Фиг.3 - проточная камера, поперецный разрез, разрез Б-Б на фиг, 1.Барабанная мельница состоит из в загрузочной 1 и разгрузочной 2 крышек с полыми цапфами, корпуса 3 зоны измельчения и корпуса 4 зоны классификации, секционной проточной камеры, содержащей торцовые стенки 5 и 6 1 з с загрузочными 7 и 8 и разгрузочными 9 и 10 отверстиями и радиальные перегородки 11. Кроме того, загрузочные отверстия 7, находящиеся в зоне измельчения, снабжены решетками, . 2 вЗагрузочные отверстия 7 и 8 секционной проточной камеры расположены на ее периферии, а разгрузочные отверстия 9 и 10 - в центре мельницы и сдвинуты относительно загрузочных 2 з отверстий настолько, что не перекрывают их в...

Устройство для измельчения

Загрузка...

Номер патента: 995872

Опубликовано: 15.02.1983

Авторы: Бочарова, Камнева, Лернер, Галкина, Мясковский, Трибельгорн

МПК: B02C 18/20

Метки: измельчения

...вращения, что.также способствует разрезанию кожицы,Таким образом, обеспечивается быстрое и хорошее дробление плодов сэластичной кожицей.Диск с серповидными выступами отбрасывает разрезанные плоды томатов . вместе с жидкой фазой, обеспечиваяперемешивание дробленной массы, а наклонное дно способствует созданию эа.вихрений, улучшая ее перемешивание, а также облегчает опорожнение устрой.ства.Устройство для дробления, преимущественно томатов, содержит корпус с наклонным дном, верхние короткие серповидные ножи 2, заточенные с вы" пуклой стороны серпа, нижние длинные серповидные ножи 3, заточенные с вогнутой стороны серпа, диск 4 с серпо видными выступами на наружной плос- в кости, укрепленный вместе с ножами 2 и 3 на оси 5, электропривод 6,...

Способ измельчения материала

Загрузка...

Номер патента: 995874

Опубликовано: 15.02.1983

Автор: Кузаков

МПК: B02C 19/00

Метки: измельчения

...направлениях.На чертеже представлена схема, иллюстрирующая предлагаемый способ,Исходный продукт (материал загружается в установку через загрузочный патрубок 1 первого вращающегося контура .из бункера ( на чертеже не показан). Материал под действи. ем центробежных сил первого контура разгоняется в выходных патрубках 2 и 3 и затем подвергается ударному воздействию на отбойных поверхностях Ь и 5 второго вращающегося контура.за счет использования энергии удара и эффекта самоизмельчения,3Способ измельчения материала путемодновременного воздействия двухцентробежных сил, о т л и ч а ю "щ и й с я тем, что,с целью повышения 10 эффективности измельчения, материал , предварительно подвергают ударномуразрушению, а центробежные силы соз".дают во...

Устройство для вибрационной обработки материалов

Загрузка...

Номер патента: 995875

Опубликовано: 15.02.1983

Авторы: Зазулин, Богатырева, Богатырев

МПК: B02C 19/16

Метки: вибрационной

...и нстенками щели. Этот проход сопрс выгрузочной полостью 3. Камерзакреплена на корпусе- раме Ь, нреверсируемый виропривод 5 круколебаний, местоположение котопоказано условно,Р ама установлена на мягкие опоосредством шарнира 7 опорнаяФиг. 1 - правая ) часть заслонки5875 49 заслонка 8 поднимается вплоть до упора и .пропускает продукт на проход через. щель 2 в полость 3 на выгрузку, Цикл повторяется.Таким образом осуществляется автоматическое функционирование заслонки при минимальных просыпи и пы.лении. 3 99 6 щели 2 закреплена на верхней стенке щеею, тогда как затворнаялевая- в нижнем сомкнутом положении, показанном пунктиром) ее часть примыка- ет к нижней стенке, ил и к днищу ка" меры и выполнена с носком 9, отогнутым от этой стенки или...

Лабораторный истиратель

Загрузка...

Номер патента: 995876

Опубликовано: 15.02.1983

Авторы: Хапачев, Вологиров, Тхагапсоев, Гоов

МПК: B02C 19/16

Метки: истиратель, лабораторный

...и опоры, емкость снабжена нагревателем, а в истирающуюсреду введен расплав-теплоноситель.На чертеже показана конструктивная схема предлагаемого истирателя.Сферическая помольная емкость 1посредством опор 2 :оепится к виброприводу, который в предлэгаемом случае представляет собой стол 3 вибростенда 4. В емкость засыпана истираю" ,щая среда, преимущественно в аиденабора - смеси металлических шаров 5в эту среду, кроме того, введен теплоноситель, например расплавленныйщелочной металл, Возможны и другиетехнологические среды на основе щелочных металлов. Емкость снабженанагревателем 6 для поддержания темпе.ратуры расплава и технологическойсреды в целом.В процессе работы.испарителя подвоздействием вибрации кристаллы овализуются.3 995876 ,...

Роликовая мельница

Загрузка...

Номер патента: 995877

Опубликовано: 15.02.1983

Авторы: Новоселов, Богданов, Катаев

МПК: B02C 19/16

Метки: роликовая, мельница

...полостью 6 и снабженосью 7 с радиальными поводками 8, 995873верхние концы которых закрепленына средней части центральной штанги9, концы которой установлены. внебарабана в опорных ползунах 10,зажатых между пружинами 11, В стойках 12 корпуса имеются направляющие13 ползунов 10.Узел направляющих может также содержать резьбовые шпильки 1 ч, в этомслучае ползуны и цапфы штанги выпол" 16иены с отверстиями для прохода шпилек, Ролик 5 отклонен от нижнегоположения на угол 25-40 в сторону вращения .барабана.В процессе работы мельнйцыматериал .юизмельчается между цилиндрическими рабочими поверхностями вращающегося барабана 3 и ролика 5, который приэтом вращается за счет сил тренияпод действием рабочих усилий. По. скольку ролик...

Установка для приготовления проб сыпучих материалов

Загрузка...

Номер патента: 995878

Опубликовано: 15.02.1983

Авторы: Богданов, Бондаренко, Пологович

МПК: B02C 21/00

Метки: проб, приготовления, сыпучих

...тонкости,а крупные " по наклонной поверхностичаши подвижного диска 7 двигаются вчашу неподвижного диска .8, где теряют скорость и подают в камеру измельчения, образованную чашами, где,разгоняясь чашей подвижного диска 7вновь направляются на измельчение.Тонкость помола и производительностьюрегулируются за счет изменения зазора между дисками амортизаторами 9,связанными с крышкой 3 корпуса 1установки реэьбовым соединением,чтопозволяет более удобно регулироватьэтот зазор без разборки установки,Измельченный материал выбрасываетсяиз разгрузочной щели .10 эа счет центробежных сил равномерно по окружнос-ти. Таким образом, проходя от точки " загрузки до разгрузки из щели 10, час.тицы материала подвергаются многократному ударному и истирающему...

Дробильно-сортировочная установка

Загрузка...

Номер патента: 995879

Опубликовано: 15.02.1983

Авторы: Кузаков, Литвинов, Воротеляк, Федоров

МПК: B02C 21/02

Метки: дробильно-сортировочная

...насадкоя 22, ротор 23 с билами 24. Роторное закладочное устройство 18 крепится с помощью вертикальной приводной оси 25 к раме 26, смонтированной нэ самоходной тележке 27,Поворот съемной гильзы 20, Относительно горизонтальной оси ротора 23, на уголо осуществляется за рычаг поворота 21 с помощью привода 28, например гидроцилиндра,закрепленного одним концом шарниром 29 с корпусом 19, а вторым концом шарниром 30 с рычагом 21 поворота.Поворот роторного закладочного устройства 18 относительно вертикальной оси 25 на угол + Ъ осуществляется за ось 25 рычагом 31, привором 32, например гидроцилиндром, при этом ось 25 сопряжена с корпусом 19 и с одним концом рычага 31 квадратным соединением 33 1,или шлицевым). Привод 32 закреплен одним концом...

Дробильно-сортировочная установка

Загрузка...

Номер патента: 995880

Опубликовано: 15.02.1983

Автор: Федоров

МПК: B02C 21/02

Метки: дробильно-сортировочная

...Дробильно-сортировочная установка,в содержащая щековую дробилку с клиновым регупирочным механизмом, узелзагрузки сырья, транспортеры разгрузки дробилки, возврата промпродуктав дробилку, погрузки продукта, на д копители промпродукта, емкости сборапродукта и классификатор продукта,о т л и ч а ю щ а я с я тем, что,с. целью повышения оперативностиуправления,: транспортер разгрузки з оборудован сбрасывателями потоковпромпродукта соответствующих стадийдробления, установленными на немперед классификатором с возможностьюоперативной перегрузки каждого потоканепосредственно в соответствующийфз накопитель, а транспортер погрузкипродукта выполнен реверсируемым иуста.новлен под емкостями сбора, причемтранспортер возврата сопряжен концомсвоим с...

Устройство для определения догрузки измельчающих тел

Загрузка...

Номер патента: 995881

Опубликовано: 15.02.1983

Авторы: Дмитриев, Марюта

МПК: B02C 25/00

Метки: догрузки, измельчающих, тел

..."В), что приводит к разлиц З ным значениям момента вращения(ИММ) и соответствующим значенияммощности, (Р с РР ) . ПериодицескоеЪизменение соотношения между тангенциальной составляющей силы тяжести и 2 в силами трения приводит к колебаниямположения рудно-шарового тела и егоцентра тяжести около среднего значения, причемамплитуда. этих колебанийпропорциональна углу отклонения, а р частота определяется состоянием всейэлектромеханической системы, включающей барабан мельницы совместно с внутримельничной загрузкой, редуктор иприводной электродвигатель. Колебания положения рудно-шарового тела вызывают колебания вращающего момента,которые в свою очередь определяютпеременную составляющую мощности,потребляемой приводным электродвигателем...

Способ автоматического управления одностадийным циклом мокрого измельчения

Загрузка...

Номер патента: 995882

Опубликовано: 15.02.1983

Автор: Бабец

МПК: B02C 25/00

Метки: мокрого, одностадийным, измельчения, циклом

...ляторы 3 и 14. к росту циркулирующей нагрузки и увеИзмельчительный комплекс односта личению разности крупностей материдийного цикла мокрого измельчения ала на сливах мельницы и классификасостоит из мельницы 26, работающейтора. в замкнутом цикле с классификатором Пропорционально величине этой 27, В качестве классифицирующего ап" разности изменяется задание системе парата может применяться как механи% стабилизации крупности слива классические одно- или двухспиральные клас. Фикатора с целью предотвращения ава". сификаторы, так и гидроциклоны, рийного "завала" мельницы.Согласно способу, управление про- С целью ввода своевременной опецессом мокрого измельчения осущест- режающей коррекции на изменение цирвляют, воздействуя на расходы руды 20...

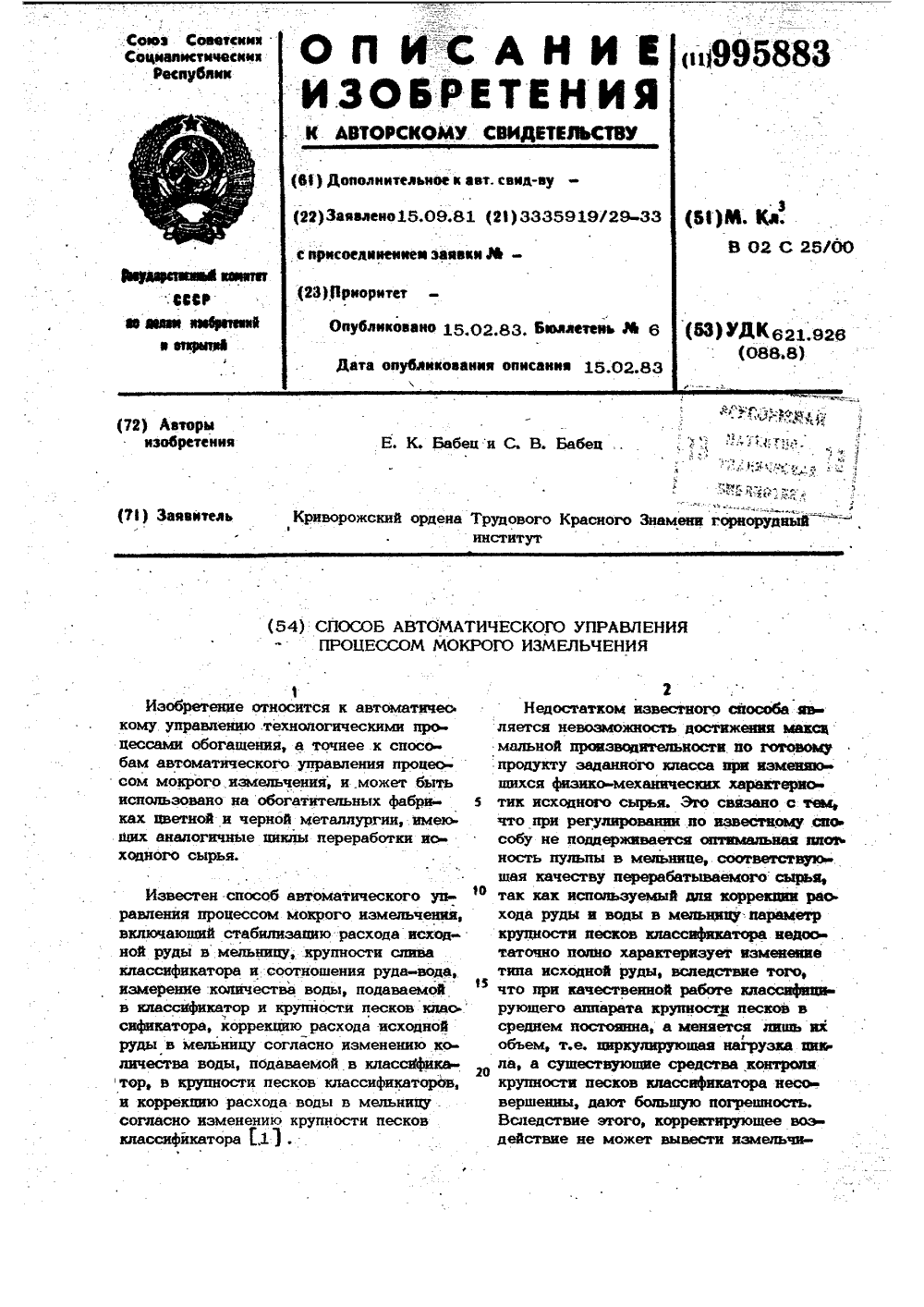

Способ автоматического управления процессом мокрого измельчения

Загрузка...

Номер патента: 995883

Опубликовано: 15.02.1983

Автор: Бабец

МПК: B02C 25/00

Метки: мокрого, процессом, измельчения

...обратно знаку величины отклонения от заданной крупности продукта измельчения в разгрузке мельницы, измерение крупности продукта измельчения в раэгрузке мельницы в сливе классификато ра, регулирование расхода воды в мельницу и коррекцию расхода воды в мельницу и заданного значения крупности про-г дукта измельчения в сливе классификато ра. В способе регулируют крупность слива классификатора с коррекцией по знаку величины отклонения от заданной крупности продукта измельчения в разгрузке мельницы и в сливе клиссификатора2.Недостатком известного способа яв- ляется невозможность достижения мак симально возможной производительности по готовому продукту иза наличия ко лебаний крупности продуктов в ррзгруэ ке мельницы и классификатора,...

Ножевая мельница

Загрузка...

Номер патента: 997800

Опубликовано: 23.02.1983

Авторы: Поляков, Щербаков, Голиков, Баронский

МПК: B02C 7/08

Метки: ножевая, мельница

...с воэможностьюосевого перемещения.,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 460687, кл, В 02 С 7/08, 1972.2. Авторское свидетельство СССРР 108721, кл. В 02 С 7/08, 1955(прототип). На фиг. 1 изображена мельница пооси приводного вала, разрез; нафиг, 2 - разрез А-А на фиг, 1; нафиг. 3 - разрез Б-Б на фиг. 2; нафиг,4 - разрез В-В на фиг. 2.Ножевая мельница содержит смонтированные на станине 1 приводной вал5,2, неподвижный диск 3 с контрножами 4и цилиндрическим выступом 5, черезртверстие которого пропущен приводной вал.,30На цилиндрическом выступе 5 не.подвижного диска 3 на подшипниках 6установлен вращающийся диск 7 с ногжами 8. Со стороны неподвижного диска расположен питатель 9 с форсунками...

Барабанная мельница самоизмельчения

Загрузка...

Номер патента: 997801

Опубликовано: 23.02.1983

Автор: Соколюк

МПК: B02C 17/04

Метки: самоизмельчения, мельница, барабанная

...Корпус 1 выпол нен с продольными, а торцовые крышки 2 и 3 - с радиальными зигами, образующими на поверхности мельницы соответственно выступы 8 и 10 и пазы 9 и 11, 50Корпус 1 эафутерован износостойкими плитами 12, а загрузочная торцовая крышка 2 - плитами 13, повторя)ощими форму защищаемой поверхности, Крепление плит 12 и 13, а также раз грузочной решетки 6 осуществляется с помощью болтов 14.Разгрузочная решетка б выполнена из набора полых секторов 15, имею-, щих в поперечном сечении форму трапеции с большим основанием 16, обращенной к выгрузочной торцовой крышке 3. На каждом из секторов 15 имеется выступ 17, входящий в соответствующий паэ 11 крышки 3, Разгрузочные отверстия 18 расположены на лобовой 19 и внутренней боковой 20...

Выходная решетка барабанной мельницы

Загрузка...

Номер патента: 997802

Опубликовано: 23.02.1983

Автор: Дворовой

МПК: B02C 17/18

Метки: мельницы, выходная, барабанной, решетка

...ее низкая иэносостОйкость, сложность в обслуживании при ремонте.Целью изобретения является повышение износостойкости и улучшение ремонтных работ.укаэанная цель достигается тем. что в выходной решетке барабанной мельницы, составленной иэ секторов со щелями, последние расположены рядами перпендикулярно оси вращения мельницы и по концентрическим окружностям, причем между рядами щелей сектор имеет выступы, высота которых равна 1,2-1,4 толщины сектора, а ширина 0.6-0,8 толщины сектора.На чертеже показан сектор выходной решетки барабанной мельницы.Выходная решетка состоит иэ секторов 1 со щелями 2, между рядами которых сектор имеет выступы 3. Щели 2 расположены рядами перпендикулярно оси вращения мельницы и по концентрическим окружностям....

Разгрузочное устройство барабанной мельницы

Загрузка...

Номер патента: 997803

Опубликовано: 23.02.1983

Авторы: Ермолаев, Левченко, Сокур, Харахаш, Святодух, Беляев

МПК: B02C 17/18

Метки: мельницы, разгрузочное, барабанной

...пото" ков пульпы перед разгрузочным конусом.Поставленная цель достигается тем, что в разгрузочном устройстве барабанной мельницы, содержащем полый усеченный конус и решЕтку, на внешней стороне конуса в верхней его части смонтировано пороговое кольцо.На чертеже схематично изображено разгрузочное устройство барабанной мельницы.Мельница имеет барабан 1, футеровку 2, загрузочную 3 и разгрузочную 4 цапфы, решетку 5 и разгрузочный усеченный конус б с пороговымПодписноекомитета СССРи открытийушская наб д. 4/ филиал ППП "Патент" г. Ужгород ул. Проектная кольцом 7, выполненным в виде мельницы напротив отверстия в разгрузочном конусе установлены блок источника излучения 8 и блок приемника 9, который подключен к...

Мелющее тело

Загрузка...

Номер патента: 997804

Опубликовано: 23.02.1983

Авторы: Коноплин, Махмутов, Файдель, Зарогатский

МПК: B02C 17/20

Метки: мелющее, тело

...в аксонометрии, на фиг.2 - вид с торца массы стержневой загрузки, составленной из стержней предложенной конструкции.Предложенный мелющий стержень имеет на своей наружной поверхности 1 шесть продольных пазов 2 цилиндрической формы, радиус (г) которых на 20-30 больше радиуса (Р) стержня, а ширина (6) равна основанию сектора с углом 20-35 поперечного сечения стержня.Мелющая среда, составленная из стержней данной конструкции (фиг.2), имеет межстержневые пространства 3, которые могут менять свою форму и площадь в зависимости от взаимного положения стержней.Работает предложенный мелющий стержень следующим образом.Загружаемый в мельницу материал попадает между стержнями непосредственно с их торцовой стороны. Поскольку межстрежневые...
