Яцкевич
Подшипниковая опора
Номер патента: 1381279
Опубликовано: 15.03.1988
Автор: Яцкевич
МПК: F16C 19/54, F16C 35/07
Метки: опора, подшипниковая
...а одна из крайних ступеней выполнена сборной, т,е. со40втулкой. Промежуточный. вал выполненс возможностью разъема, а скоростьвращения промежуточного вала равнаполовине скорости вращения центрального вала,Подшипниковая опора работает следующим образом,Приводами с помощью ременной передачи одноналравленно вращают .центральный и промежуточный валы, причемцентральный со скоростью 5000 об/мин, 50а промежуточный 2500 об/мин. Скорость внутренних колец крайних подшипников в 2 раза больше скоростинаружных колец, а значит тела качения катятся со скоростью, меньшей в 552 раза, чем если бы наружное кольцобыло неподвижным, У средних подшипников внутренние кольца вращаются со скоростью 2500 об/мин, а наружныенеподвижны, Значит, тела качениясредних...
Жесткое сцепное устройство сочлененного транспортного средства
Номер патента: 1369925
Опубликовано: 30.01.1988
Авторы: Евсеева, Лысенко, Назаров, Снисарь, Солодун, Хазанов, Яцкевич
МПК: B60D 1/00
Метки: жесткое, сочлененного, средства, сцепное, транспортного
...напортале 32, установленном на втулке 14 сцепного устройства 5,В корпусе 33 ответного элемента 6имеется фланец 34 с соответствующейторцовой поверхностью для взаимодействия с захватами 19 запорного механизма 18,В полости втулки 14 сцепного устройства 5 соосно ему посредствомподшипников 35 установлен промежуточный вал 36 отбора мощности, соединенныйчерез сдвоенный карданный шарнир 37 свалоМ 10 отбора мощности тягача 1.Подшипники 35 закреплены во втулке 14 спе"циальными гайками 38. На выходном конце промежуточного вала 36 отбора мощности установлена с воэможностью пере -движения вдоль шлицев 39 подпружиненная пружиной 40 сцепная полумуфта 41,Второй конец пружины 40 упирается втарельчатую шайбу 42,В полости корпуса 33 ответногоэлемента 6...
Стохастический преобразователь напряжения
Номер патента: 1358093
Опубликовано: 07.12.1987
Автор: Яцкевич
МПК: H03M 1/04
Метки: стохастический
...делителя 6 включается второйрезистор 7, устанавливается коэффициент деления делителя 4:В+В В т(1)В-( - ) (2) 35 1, ппгде - Р( в -) - полученное значениеК ифункции распределения случайногосигнала с учетом ,ее сжатия в К раэ.Для того, чтобы не сужать динамический диапазон измеряемых напряжений, амплитуды случайных сигналовЧдолжны быть достаточно малыми. В 45 идеальном случае максимальная амплитуда случайного сигнала должна бытьравна шагу квантования 411 вольтметра 2, т,е., если на первом этапе навыходе ЦАП 1 выставлено максимальное значение напряжения, равное пределу вольтметра Б=Ур =Бк,ЗП,то делитель 6 должен обеспечить егоуменьшение в К раз, так что1.1 ск м Бмкс 4 Пк(3)55Условие (3) выполняется, если выбрать соотношение резисторов 6 и 7В...
Стреловое грузоподъемное устройство
Номер патента: 1351869
Опубликовано: 15.11.1987
Автор: Яцкевич
МПК: B66C 23/48, B66C 23/72
Метки: грузоподъемное, стреловое
...Груз 16 поступает научасток по наклонной направляющей20, В колонне 2 установлены амортизаторы 21 для рычага 9.Устройство работает следующимобразом,Груз 16 по направляющей 20 поступает на участок. Груэозахватныйорган 6 захватывает груз 16, и опе 351869 2ратор ручкой 14 или приводом 19 выводит из действия ограничитель вертикального перемещения противовеса7, Система груз-противовес уравно)вешена и под действием незначительного усилия со стороны оператора начинает перемещаться вниз (фиг. 1) иливверх (фиг, 2), При перемещении противовеса 7 с его зубьями 12 взаимодействуют поочередно подпружиненныезащелки .10 рычага 9, что ограничивает скорость перемещения противовеса,Для установки груза 16 на тележкупо фиг. 1 требуется развернуть стрелу 3,...
Способ отмеривания уточных нитей на многозвенном пневматическом ткацком станке и устройство для его осуществления
Номер патента: 1348411
Опубликовано: 30.10.1987
Автор: Яцкевич
МПК: D03D 47/34
Метки: многозвенном, нитей, отмеривания, пневматическом, станке, ткацком, уточных
...ни 40 тей определенной длины путемобразования петель уточных нитей одинаковой длины, при этомпосле зажатия нитей со стороны сматывания, освобождения нитей со сторо 45 ны сопл и прокладки в зеве основыцикл отмеривания повторяется,Устройство работает следующимобразом.С бобин 1 уточная нить 2 черезглазки 3, нитенатяжителя 4, средство 7 фиксации нитей, средство отмеривания с кареткой 17 и средство 8 фиксации нитей с помощью сопл 5 прокладывается в зеве основы станка.При пуске станка и вращении планетарного механизма сателлиты 14 приводятся во вращение, при этом начинают последовательно автоматически рабо48411 10 15 20 25 30 35 40 45 50 55 3 3 тать копиры 13, 30, 36, расположенные по окружности ротора 10. В начале хода и освобождения уточкой...
Устройство для подачи рабочего давления на вращающийся орган машины
Номер патента: 1348077
Опубликовано: 30.10.1987
Автор: Яцкевич
МПК: B23B 31/30
Метки: вращающийся, давления, орган, подачи, рабочего
...приводом 7 вращения, В корпусе 6 со стороны рабочего органамашины 8 с приемной трубой 9 выполнены цилиндрический наружный выступ 10, 20центральное отверстие 11 с заглушкой12 и торцовая расточка 13. В промежуточных корпусах 14 и 15, а такжев корпусе 16, взаимодействующем струбой 9, также выполнены наружныецилиндрические выступы 17 - 19, торцовые расточки 20 - 22, торцовые выточки 23 - 25 и центральные отверстия 26 - 28. Каждый из корпусов 14 -16 снабжен приводом 29 - 31 вращения, 30Выступы 10,18.и 17 размещены в выточках 23 - 25 на подшипниках 32,33,34качения. В расточках 13,20 и 21 установлены кольцевые уплотнения 35,36,37 с воротниками, обращенными в сторону питающей муфты, Давление передается через трубку 38 в полость 39и...
Способ калибровки рефлектометра
Номер патента: 1335898
Опубликовано: 07.09.1987
Авторы: Крот, Яцкевич
МПК: G01R 27/06
Метки: калибровки, рефлектометра
...9 ОТаким образом, каждый набор эталонных сигналов, поступающих нэ входы рефл.,ктометрэ, представзяет собой два гармони ческих колебания одинаовой эстоты бор конкретного значения час"сты про;3- водитс 51 предваритс:ь,1;) 3 заданного р,")о- ЧЕГО ДнаПЭЗОНЭ ЧаетОт Р;.:фЛЕТОМЕТР. "ка правило, калибровка Гроизводктсп цэ гсколькх фиксированых:эстотэ; из э) )дкэпазонэ. В данном случае рассматрквается калибровка рефлектометра только на фиксировэцнои частоте, так как калибров- КП На ДЕ)ГИХ 3 СТОТЭХ ГГОИЗВОДЯТСЯ анэЛО- ГЧЦО.13 ЧЕЦИ 5 Па;)Э МЕ" к)ОВ Э ЭЛОЦЦЬЕХ СГца,ов 1 их эНлитуд и фазовых сдвигов), из.,еряк)т и фикскрук)т после выставления каждого набора эталоцкых сигналов образцовым прибором 14, -. качестве которого мо- Огут быть СГолЗовэнь,...
Способ калибровки рефлектометра
Номер патента: 1335897
Опубликовано: 07.09.1987
Авторы: Крот, Яцкевич
МПК: G01R 27/06
Метки: калибровки, рефлектометра
...проходит на его второй вход и поступает на нагрузку 7, отражается от нее и в виде отраженной волны поступает на второй вход двенадцатиполюсника 2. Мошности выходных сигналов измеряются с помощью измерителей 3 - 6 мощности. По значениям амплитуд напряжения подающей и отраженной волн от эталонных нагрузок и постоянной величине амплитуды сигнала на входе рефлектометра, а также по результатам измерений мощностей выходных сигналов двенадцатиполюсника 2 формируются четыре системы калибровочных уравнений вида 1=1 4, где 1 - порядковый номер измерителямощности;А; В; - собственные параметры калибруемого устройства;ак- амплитуда подающей волны;Ь.- амплитуда отраженной волны.Причема1 Ьк= ак 1= 0 Гпср= Оф, срг= 120, срз= 240.Так как четвертая...
Дышло
Номер патента: 1329641
Опубликовано: 15.08.1987
Авторы: Зеленый, Миркитанов, Яцкевич
МПК: A01B 59/04
Метки: дышло
...чсо сцепным устройством трактора 1 рн;регатировании орудия в ниве ном вариансприсоеЛинительнье эл.м нть соинин; яс трехточечным механн мом наи ьрпктора. 3 ил.11 иорс г ииитси к ,ьхкхс Ос(И ИИОЧУ ЧДИИИ Ри ИИН,;1 ИЧИИО Ьрйстидч яляОлии(иия и( пс( ль(кохО 1 и(тпииь 1 х срс 1 ии1);1 ь с с рс ч1 гегь и)огр 1(Ия р;)с и 1 ии( фх и, 1 ИС 1;)Н),ИХ Ч)Ч К:ОС И11 д фи 1 схс м, (ии ки и сг);ж и ЛЫИЛО, ВИЛ 6 К), Ид ф " ГО К ВИд (и(рХ; 1111 (рИ) 1 О Ж(, П 1,ОЖ(1111 И тл 51 СВЯ)И С ГРС ХОс( (ИЦЧ Ч Х,)ИИ ЧОМ ИДИСКИ ГРД КТОРД, ВИ СПР Х Т1 ьтило (Оер 1(иПри(ииое с 1 ройс в)ддкреилеиио( в теречи й идсги гр 1 сь в , К ОТО Р Ц ( Р 3И ( ).1 О Ж ( И Ьт И и. Х 1 Л О М Л Р )К Л Р ЧИ НОС Р( 1(1 ПО)1 И)1 Р И). ОРИЗ(ТДЛ Ь 11, ) Идриироп 3 )тдиоял(иц ид рдче 4 и,и...
Устройство для подачи рабочей среды энергопотребителям, установленным на конвейере
Номер патента: 1328255
Опубликовано: 07.08.1987
Автор: Яцкевич
МПК: B65G 17/30, B65G 49/00
Метки: конвейере, подачи, рабочей, среды, установленным, энергопотребителям
...6 переходного элемента 1 снабжен направляющими 22 и ползунами 23 с роликами 24. Ползун 23 установлен в направляющих 22 с возможностью взаимодействия роликами 24 с коиирами 11 и имеет замкнутую полость 25 и два противоположных отверстия 26. Последние снабжены штуцерами 27 и 28, ири этом штуцер 27 соединен гибким шлангом 4 с энергоиотребителем 5, а штуцер 28 -- гибким шлангом 29 со штуцером 21. Штуцер 28 снабжен зажимом 30 с пружиной 31, которая установлена с возможностью соединения с двухступенчатой ступицей 8 и поджатия ползуна 23 в сторону коиира 6.Устройство работает следующим образом.Привод 2, синхронизированный с приволом 3, обеспечивает работу устройства в режиме, ири котором полный оборот переходного элементасоответствует...
Устройство для намотки длинномерного материала
Номер патента: 1326530
Опубликовано: 30.07.1987
Автор: Яцкевич
МПК: B65H 63/08
Метки: длинномерного, намотки
...Держатель 4 с рулоном намотанного материала снимаетсяи заменяется другим. 1 з,п. ф-лы,3 ил. сборник 18 материала 19 по ширине держателя 4, Между хомутиками 8 и диском 10 имеется фрикционный элемент.Устройство для намотки,цлинномерного материала работает следующим образом.От привода отделочной машины вращение передается на приводной вал б устройства для намотки. При этом вращенке от приводного вала 6 на держатель 4 материала передается посредством ведомого поводка 9 на хомутики 8, которые фрикционно связаны с диском 10, Диск 10 с помощью фрикционных поверхностей получает вращение от хомутиков 8, а вместе с диском 10 через патрон 2 выполненный з виде гнезда 12 с поводковым элементом в виде пластийы 13, вращение передается на держатель 4...
Транспортное средство
Номер патента: 1324871
Опубликовано: 23.07.1987
Авторы: Зеленый, Яцкевич
МПК: B60G 19/10
Метки: средство, транспортное
...работает следующим образом. При равном распределении нагрузок по бортам бортовые рычаги 5 создают равные усилия на концах равноплечего коромысла 6, поэтому момент, стремящийся повернуть коромысло, отсутствует. Оно находится в состоянии равновесия относительно цилиндрического шарнира 11 и не нагружает штоки силовых цилиндров 7 и 8, давление в несообщенных между собой полостях 21 и 22 которых равны. Равенство давлений в полостях силовых цилиндров означает и равенство давлений в сообщенных с ними торцовых полостях 23 и 24 золотника 19 гидрораспределителя, благодаря чему золотник удерживается центрирующими пружинами 20 в среднем положении, обеспечивающем запирание несообщенных полостей 21 и 22 силовых цилиндров и сообщение источника...
Измеритель перемещений
Номер патента: 1317280
Опубликовано: 15.06.1987
Авторы: Важнов, Вус, Пляцко, Сизов, Терновский, Шарапов, Яцкевич
МПК: G01B 21/00
Метки: измеритель, перемещений
...свето- проводы указанного световода, попадает на Фотоприемник 5. Держателем 4 с помощью микрометрического винта осуществляют установку начального зазора 3 , С выхода фотоприемника 5 через фильтр 6 верхних частот переменная составляющая, соответствующая величине динамических перемещений, поступает на регистрирующий прибор 7. Такжес выхода фотоприемника 5 через фильтр8 нижних частот переменная составляющая, соответствующая помехам, и постоянная составляющая, соответствующая среднему уровню светового потока,поступает на стабилизатор 9 световогопотока, В результате стабилизации наинвертирующий вход операционного усилителя 10 через фильтр 8 поступаетпостоянная составляющая, соответствующая среднему уровню стабилизированного светового...
Способ калибровки двенадцатиполюсного рефлектометра
Номер патента: 1290205
Опубликовано: 15.02.1987
Автор: Яцкевич
МПК: G01R 27/32
Метки: двенадцатиполюсного, калибровки, рефлектометра
...и входными сигналами для двенадцатиполюсных рефлектометров 1 определяется в общем случае следующими выражениями:А, Пв, + В Бв2Р = А 2 Бв + В ив 11 А 4 Пв + В 40 вхгде Р - значение мощности выходного.1сигнала, измеренной на -м выходе двенадцатиполюсника 2 соответствующим измерителем мощности 3-6,Б, Бв - значения входных сигналов на первом и втором выходах рефлектометра 1,АВ; - собственные параметры рефлектометра 1 ( 1 = 14)Собственные параметры двенадцати- полюсного рефлектометра 1 А; и В являются комплексными константами, которые полностью характеризуют двенадцатиполюсный рефлектометр 1 как средство измерения. Задача калибровки за-. ключается в нахождении четырех отношений этих комплексных констант А,- ( = 1,2,4), что затем позволяет по...
Устройство для измерения действующего значения тока
Номер патента: 1288614
Опубликовано: 07.02.1987
Автор: Яцкевич
МПК: G01R 19/02
Метки: действующего, значения
...фильтра 13 поступает на вход блока 16 измерения, Измеренная блоком 16 измерения постоянная составляющая 19, равная среднему значению разности 18 потенциалов на входе фильтра 13,является мерой измеряемого тока 17,Так как реально концы электродов 3 и 6 могут быть подключены к точкам 10 и 12 сечения 11 токопровода 1, не лежащим точно в плоскости, нормальной к оси 7 токопровода 1, то между этими точками 10 и 12 при протекании тока 17 появляется переменная составляющаянапряжения, пропорциональная величине тока 17 со знаком, определяемым направлением тока 17. Фильтр 13, на вход которого поступает как пульсирующая однополярная разность 18 потенциалов, так и указанная переменная составляющая, за счет вьщеления им среднего значения 19 устраняет...
Бесконтактный датчик тока
Номер патента: 1264086
Опубликовано: 15.10.1986
Автор: Яцкевич
МПК: G01R 19/00
Метки: бесконтактный, датчик
...сечение токопровода 1 уменьшается с возрастанием величины тока, т.е. оно сжимается к продольной оси 7 и соответственно расширяется от краев к оси 7 обедненная зона токопровода 1. При отсутствии тока в токопроводе 1 (фиг. 2) геометрические размеры его сечения совпадают с размерами его токопроводящего сечения 8. При этом между электродами 2 и 3 существует емкостная связь, величина которой определяется геометрическими размерами и взаимным расположением электродов 2 и 3, а также расстоянием от электродов 2 и 3 до токопроводящего сечения 8.При прохождении тока через токо- провод 1 происходит осевое сжатие тока (фиг. 3) и размеры токопроводящего сечения 9 оказываются меньше геометрических размеров сечения токопровода 1. При этом за счет...
Зевообразующий механизм яцкевича бесчелночного ткацкого станка
Номер патента: 1263731
Опубликовано: 15.10.1986
Автор: Яцкевич
МПК: D03C 13/00, D03C 5/00
Метки: бесчелночного, зевообразующий, механизм, станка, ткацкого, яцкевича
...ряд 4подпружинен пружиной 12 к соответствующему звену 13 цепи транспортера2, 3, Изгибающие пластины 5 верхнего и нижнего транспортеров 2, 3 установлены с возможностью перекрытияи образования каналов 14 для прокладывания уточной нити. Звенья 13 цапей транспортеров 2, 3 выполнены ввиде опорных пластин 15, которыеснабжены пазами 16 для прохода вних осей 11, Открытые пазы 6 изгибающих пластин 5 каждого ряда 4 дополнительно снабжены упором 17 из упругого материала, который установленв отверстиях 18. На осях 11 установлены ролики 19, которые периодически контактируют с копирами 8, 9 засчет пружин 12,Опорные пластины 15 шарнирносмонтированы на звеньях 13 цепей 20,Одновременно для обеспечения вертикального перемещения оси 11 с изгибающими...
Материал для декоративной отделки кожи
Номер патента: 1253828
Опубликовано: 30.08.1986
Авторы: Веселова, Кухаренко, Огороднева, Яцкевич
МПК: B41M 3/12
Метки: декоративной, кожи, материал, отделки
...алкидной краской марки ТУПФ на основе пентаФталевой смолы),Изображение высушивают в течениио40 мин при Т=80 С. Полученный материал используют для нанесения декоративного изображения на детали вер 0,930-0,950 30 35Использование изобретения для декалькомании материала при отделке детской обуви из натуральных кож показало высокие эксплуатационные свойства декоративного изображения позволяет расширить ассортимент нарядной детской обуви. Таблица 1 аски ркиУПФ, ТНПФ ск Компоненты мар ТУМ мент в смеси СТ 1 цветной 3-15 5-40 5-3 ал-3 Раствор пентафталевой смолыСмола Д(высоковязкий) Раствор поливинилового спиртв воде ха обуви из козлины при Т=90 С, Р=1,5 МПа.П р и м е р 2. На подложку, выполненную из смеси полиэтилена низкой и высокой...
Способ измерения частоты импульсных сигналов и устройство для его осуществления
Номер патента: 1250976
Опубликовано: 15.08.1986
Авторы: Лягин, Яцкевич
МПК: G01R 23/00
Метки: импульсных, сигналов, частоты
...входной шине измеряемые импульсные сигналы подаются на вход блокаформирования, на выходе которогопоявляются импульсы стандартной амплитуды и длительности с периодом,равным периоду измеряемых импульсныхсигналов. Эти импульсы поступэют навход селектора 2 и вход блока 17 уп 1.0976равнения. Процесс измерения начинается с нажатия ключа 11, с которого разрешающий сигнал поступает на пусковой вход блока 5 управления, Блок 5 управления формирует одиночный импульс заданной длительности, посту - пающий йа вход селектора 2 и разрешающий пропускание на выход селектора 2 стандартных импульсов с неизвестным периодом. Одиночный импульс 10 заданной длительности формируется из импульсов меток времени, поступающих на вход опорной частоты блока 5...
Подшипниковый узел вертикального вала
Номер патента: 1247593
Опубликовано: 30.07.1986
Автор: Яцкевич
МПК: F16C 33/66
Метки: вала, вертикального, подшипниковый, узел
...сквозное радиальное отверстие 22, сообщающее дополнительную полость 7 узла с полостью 23 дросселя 11, снабженного упругой втулкой 24 и кольцом 25, установлен-, 5 10 15 О 25 30 35 40 45 50 55 ными между корпусом 20 дросселя 11 и шестерней 16.Подшипниковый узел работает от привоца (не показан) после заливки жидким маслом через пробку 26 всей системы. При вращении вала 2, центральный канал 4 со стороны центробежных втулок 8 разрежается, а со стороны всасывающих пазов 12 происходит подача масла. С центробежной силой масло разбрыэгивается из центрального канала 4 через центробежные втулки 8. Для уменьшения центробежной силы во всасывающих пазах 12 они смещены в сторону противоположную вращению вала 2 относительно центрального канала 4 и...
Устройство для выравнивания нагрузок на колеса транспортного средства
Номер патента: 1234252
Опубликовано: 30.05.1986
Авторы: Гуськов, Зарецкий, Зеленый, Яцкевич
МПК: B60G 19/10
Метки: выравнивания, колеса, нагрузок, средства, транспортного
...и равное сжатие пружин 17, что не вызовает поворота коромысла 20, а следовательно, и переключение золотника гидрораспределителя 10. Последний при этом сообшает гидромагистрали 14 и насос 11 со сливом 13. Штоки силовых цилиндров 9 упираются в днища корпусов.В случае неравномерного распределения транспортируемого груза по плошади платформы 2 или въезде на поперечный склон равенство нагружения колес нарушается. В результате этого пружины 17 окажутся сжатыми на различную величину, что вызовет поворот коромысла 20 в горизонтальной плоскости. При повороте коромысла несомая его плечом 21 проушина 22 переместится в сторону более нагруженного колеса, переместив в этом же направлении золотник гидрораспределителя 10 из нейтральной во...
Рулевое управление трактора
Номер патента: 1221002
Опубликовано: 30.03.1986
Авторы: Зеленый, Яцкевич
МПК: B62D 3/12
Метки: рулевое, трактора, управление
...режимам - точностному в условиях междурядий и быстро действующему на загонах, водитель в первом случае устанавливает рукоятку 53 в вертикальное положение (фиг, 5), а во втором - в горизонтальное, выведя предварительно упоры 57 из пазов 58 втулки 56 (фиг. 6), потянув рукоятку на себя.Устанавливая рукоятку в вертикальное положение перед началом управления прямолинейным движением трактора в рядках, водитель обеспечивает беспрепятственное втягивание несущего ее и упоры 57 стержня 52 пружиной 59 через толка- тель 49, двуплечий рычаг 48, тросик 54 и пружину 55 во втулку 56, благодаря выходу упомянутых упоров 57 из взаимодействия с ее торцом и входу их в выполненные в ней под них пазы 58. Ослабляя натяжение тросика, стержень 52 позволяет...
Автокомпенсационный фазометр
Номер патента: 1219983
Опубликовано: 23.03.1986
Автор: Яцкевич
МПК: G01R 25/04
Метки: автокомпенсационный, фазометр
...с выхода блока 8 обеспечивает автоматическое проведение п измерений,Пусковые импульсы с выхода блока8 формирования пусковых импульсовпоступают последовательно на второйвход 1 блока 1 выработки кодов компенсации. При поступлении первогопускового импульса блок 1 выработкикодов компенсации начинает формирование компенсирующего кода на своихвыходах, Сформированный код компенсации, соответствующий измеряемомусдвигу, фиксируется, т.е. производится однократное измерение. При поступлении следующего пускового импульса блок 1 выработки кодов компенсации вновь начинает свою работу,чтобы произвести новое измерение.Процесс однократного измеренияФазового сдвига заключается в том,что на одних выходах блока 1 Формирования кодов компенсации...
Измерительный зонд
Номер патента: 1215061
Опубликовано: 28.02.1986
Автор: Яцкевич
МПК: G01R 29/08
Метки: зонд, измерительный
...и вторым плечамиделителя 3 мощности.Напряжение на выходе измерительного зонда при нулевом значении тока через амперметр 2 переменного тока регистрируется измерительным блоком, чем заканчивается процесс измерения при данном положении измерительного зонда в пространстве. 12150 30 Изобретение относится к техникеизмерений на СВЧ и может использоваться в измерительных комплексахдля измерения и регистрации электромагнитных полей в ближней зоне. 5Цель изобретения - повышение точности измерений в метровом диапазонедлин волн путем уменьшения рассеянияполя.На чертеже изображена структурная электрическая схема измерительного зонда.Измерительный зонд содержит полуволновый симметричный вибратор 1,амперметр 2 переменного тока, делитель 3...
Одноосный энергетический модуль сочлененного транспортного средства
Номер патента: 1194755
Опубликовано: 30.11.1985
Авторы: Зеленый, Лысенко, Павлович, Яцкевич
МПК: B60T 11/20, B62D 53/02
Метки: модуль, одноосный, сочлененного, средства, транспортного, энергетический
...19 колес технологического модуля.В случае использования рулевого управления механизмом раздельного торможения толкатель 15 управляется тормозной педалью 20, а толкатели 16 - толкателями 21, кинематически связанными с эксцентриком 22, который в свою очередь через постоянно замкнутую муфту 23 соединен с рулевым колесом 24. Муфта 23 управляется цилиндром 25. При использовании управления механизмом раздельного торможения посредством двух тормозных педалей 26 и 27 последние блокируются между собой посредством цилиндра 25 и одновременно могут управлять одним из распределителей 14 и тормозным краном 11.50 55 Если модуль стыкуется с прицепной технологической машиной без механизма управления поворотом (например, без шарнирно- сочлененной...
Антенна
Номер патента: 1190437
Опубликовано: 07.11.1985
Авторы: Федосенко, Яцкевич
МПК: H01Q 11/00
Метки: антенна
...изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к антеннойтехнике и может быть использовано вкачестве антенны радиолокатора, излучающего сверхширокополосный сигнал.Целью изобертения является уменьшение искажений при передаче-приемесверхширокополосного сигнала.На чертеже изображена структурнаясхема антенны,Антенна содержит симметричные виб раторыи двухпроводную распределительную линию 2, вход которой соединен с передатчиком-приемником 3,при этом концы симметричных вибраторов лежат на двух прямых, пересекающихся в точке 4.Длина первого симметричного вибратора 1 выбрана равной половинедлины волны, соответствующей нижнейгранице спектра...
Силовой цилиндр
Номер патента: 1190096
Опубликовано: 07.11.1985
Авторы: Зеленый, Яцкевич
МПК: F15B 15/26
...бандажнаявтулка 15, связанная с штоком 6, кронштейном 16 и тягой 17. Втулка 15 установлена на расстоянии от наружного конца 18штока 6, равном расстоянию от того же конца 18 штока 6 до места установки зажимов8 и 9, Поршень 5 образован установленными на шпильке 19 верхней 20 и нижней21 частей посредством втулок 22 и 23.Зажимы 8 и 9 разделены упорным кольцом 24, а тела 7 качения поджаты тарельчатыми пружинами 25, В крышках 3 и 4 выполнены каналы 26 для подсоединения штоковой 27 и бесштоковой 28 полостей, Корпус 1 имеет пальцы 29 для установки наобъекте вмонтированные в крышку 4,Силовой цилиндр работает следующимобразом,5 10 15 20 25 30 35 также усилие, необходимое на преодоление сил трения уплотнителя верхней части 20 поршня 5 о...
Трек для ускоренных испытаний систем стабилизации транспортных средств
Номер патента: 1185158
Опубликовано: 15.10.1985
Авторы: Гуськов, Зарецкий, Зеленый, Яцкевич
МПК: G01M 17/007
Метки: испытаний, систем, средств, стабилизации, транспортных, трек, ускоренных
...связана штанга 4. Свободный конец штанги 4снабжен проушиной 5 для шарнирнойсвязи с кронштейном 6, устанавливаемом на раму испытуемого трактора 7 в передней части. Участкибеговой дорожки 1, не имеющие наклона, снабжены въездами 8. Штанга4 выполнена регулируемой по длине,для чего она состоит из двух частей,охватывающей и ввинчиваемой в нееохватываемой, и содержит контргайку 9. Для создания в случае необходимости (при испытаниях на надежность) динамических нагрузокна узлы системы на трек устанавли-,вают съемные неровности, Места их крепления на фиг. 1 Гзнаеиы иоэицне 1 1 Г),Работа на треке осуществляетсяследующим образом,Используя один из въездов 8,тракторомс испытуемой системойстабилизации заезжают на горизонтальный участок беговой...

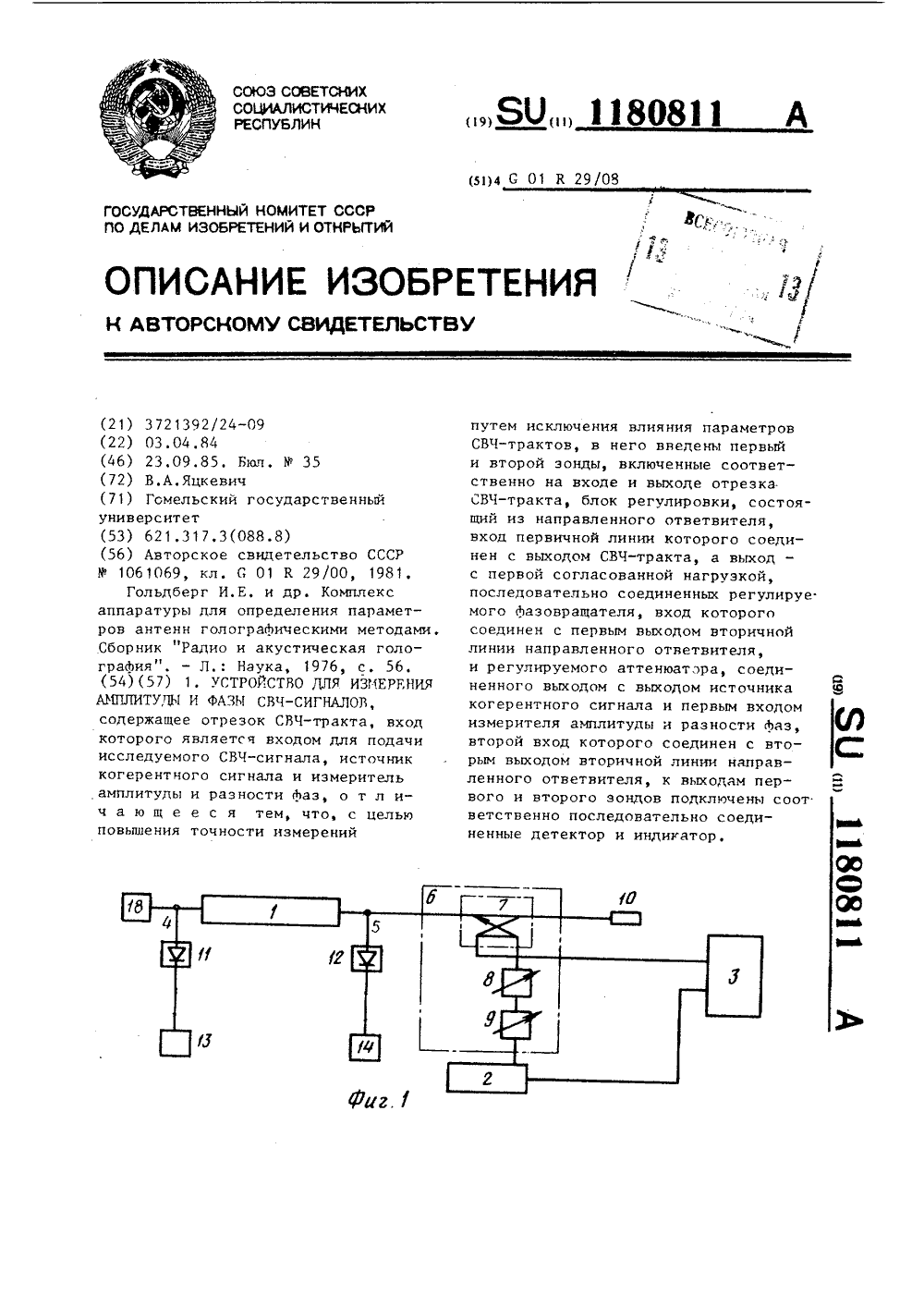

Устройство для измерения амплитуды и фазы свч сигналов
Номер патента: 1180811
Опубликовано: 23.09.1985
Автор: Яцкевич
МПК: G01R 29/08
Метки: амплитуды, свч, сигналов, фазы
...отрезка У СВЧтракта соответственно;напряжение компенЦ =/11/е сир уюце г о с иг н ал а,поступающего с выхо.да блока б регули 40 что мым. Этот сигнал в иде встречной волны напряжения поступает с первоговхода блока б регулировки на выходотрезка 1 СВЧ-тракта и распространяет с я п о нему навс тр ечу и ссл еду емомусигналу, При этом результатирующая комплексная амг,литуда на входе и выходе отрезка 1 СВЧ - тракта равна:О :О / К:(У еБ,1 е К, вь, =",+,= К. О ,Кгде Б и Б - результатируючиеХкомплексные амплитур овки н а выход отрезка 1 СВЧ-тракта; /И,/, 1 - модуль и Ааза этогосиг нала,Процесс измерения осуществляется.я дна этапа.На первом этапе регулировкой амплитуды и Лазы компенсирующего сигнала устанавливается узел стоя - чей волки на...
Устройство для сушки пищевых растительных материалов в слое
Номер патента: 1180658
Опубликовано: 23.09.1985
Авторы: Бабеня, Горностаев, Ничиков, Попов, Савинкин, Яцкевич
МПК: F26B 3/06
Метки: пищевых, растительных, слое, сушки
...32возрастает до 0,8 - 1,0 кг/м с. Врезультате коэффициент теплопередачи калориферов увеличивается на 30 -503 и составляет 7 - 8 ккал/м.ч,С.За счет наличия металлических Ч-образных пластин 4, находящихся в контакте с горячей оребренной поверхностью паровых труб 3, увеличиваетсятакже поверхность теплообмена. Мелкие частицы продукта (крошка) при Обезвоживании просеиваются через 55 сетчатую поверхность движущихся конвейерных лент 2 и падают на Ч-образные пластины 4. В зависимости от вида высушиваемого сырья наибольший размер мелкихчастиц колеблется в пределах 510 мм. Благодаря регулируемому зазору у основания. Ч-образных пластин 4крошка проваливается через них нанижнюю ленту 2.Последовательно проходя черезленты 2, обезвоженная крошка...
